2008 FIAT DUCATO Manual de Empleo y Cuidado (in Spanish)

16
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

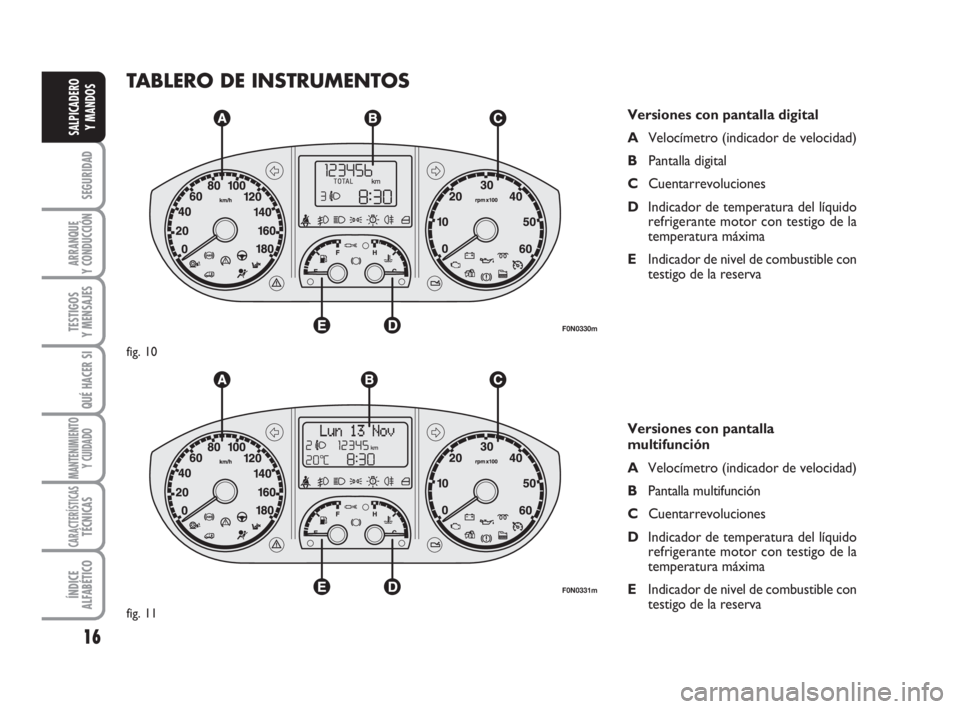

TABLERO DE INSTRUMENTOS
Versiones con pantalla digital
AVelocímetro (indicador de velocidad)
BPantalla digital
CCuentarrevoluciones
DIndicador de temperatura del líquido
refrigerante motor con testigo de la
temperatura máxima
EIndicador de nivel de combustible con
testigo de la reserva
Versiones con pantalla
multifunción
AVelocímetro (indicador de velocidad)
BPantalla multifunción
CCuentarrevoluciones
DIndicador de temperatura del líquido
refrigerante motor con testigo de la
temperatura máxima
EIndicador de nivel de combustible con
testigo de la reserva
F0N0330m
fig. 10
F0N0331m
fig. 11
001-036 Ducato E 6-11-2007 12:14 Pagina 16

17
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
INSTRUMENTOS
DEL VEHÍCULO
El color de fondo de los instrumentos y su
tipo puede variar según las versiones.
VELOCÍMETRO fig. 12
Indica la velocidad del vehículoCUENTARREVOLUCIONES
fig. 13
El cuentarrevoluciones indica las r.p.m. del
motor.
ADVERTENCIA El sistema de control de
la inyección electrónica bloquea progresi-
vamente el flujo de combustible cuando el
motor está “fuera de revoluciones”, con
la consiguiente pérdida de su potencia.
El cuentarrevoluciones, con el motor en
ralentí, puede indicar un aumento gradual
o repentino del régimen según el caso.
Este comportamiento es normal y no de-
be preocupar ya que se presenta por
ejemplo, al activar la climatización o el
electroventilador. En estos casos, una va-
riación lenta de r.p.m. sirve para prote-
ger el estado de carga de la batería.
fig. 12F0N0332mfig. 13F0N0013m
001-036 Ducato E 6-11-2007 12:14 Pagina 17

18
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
INDICADOR DEL NIVEL
DE COMBUSTIBLE fig. 14
La aguja indica la cantidad de combusti-
ble presente en el depósito.
Edepósito vacío.
Fdepósito lleno (remitirse a lo descrito
en el punto “Abastecimiento del coche”).
El testigo Aencendido indica que en el de-
pósito quedan 10/12 litros (según las ver-
siones) de combustible.
No viaje con el depósito de combustible
casi vacío: la falta de alimentación podría
dañar el catalizador.
ADVERTENCIA Si la aguja se coloca en la
indicación Econ el testigo Aparpadean-
do, significa que hay una anomalía en el sis-
tema. En este caso, acuda a un taller de
la Red de Asistencia Fiat para que revisen
el sistema.
ADVERTENCIA Le aconsejamos no acti-
var el calefactor auxiliar (Webasto) en
condiciones de reserva.INDICADOR DE TEMPERATURA
DEL LÍQUIDO REFRIGERANTE
fig. 15
La aguja indica la temperatura del líquido
refrigerante del motor cuando supera
50°C aproximadamente.
Durante el uso normal del vehículo la agu-
ja se mueve en las distintas posiciones del
arco de indicación en relación a las con-
diciones de empleo del vehículo.
CTemperatura baja del líquido refrige-
rante motor.
HTemperatura alta del líquido refrige-
rante motor.El testigo Bencendido (en algunas ver-
siones junto con el mensaje que se visua-
liza en la pantalla multifunción) indica un
aumento excesivo de la temperatura del
líquido refrigerante; en este caso, hay que
apagar el motor y acudir a un taller de la
Red de Asistencia Fiat.
fig. 14F0N0014mfig. 15F0N0015mSi la aguja de la temperatu-
ra del líquido refrigerante del
motor se coloca en la zona
roja, es necesario apagar in-
mediatamente el motor y acudir a un
taller de la Red de Asistencia Fiat.
001-036 Ducato E 6-11-2007 12:14 Pagina 18

19
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
INDICADOR DEL NIVEL DE
ACEITE MOTOR
(donde estén previstos)
El indicador permite visualizar gráfica-
mente el nivel del aceite presente en el
motor.
Versiones con pantalla digital
Girando la llave de contacto a la posición
MARen la pantalla se representa la can-
tidad de aceite presente en el motor me-
diante cinco símbolos.
F0N1017e
trol (consulte el apartado “Verificación de
niveles” en el capítulo “Mantenimiento y
cuidado”).
Después de algunos segundos desaparece
la visualización de los símbolos que indi-
can la cantidad de aceite motor y:
❒si el mantenimiento programado está
cerca de su vencimiento, se visualiza la
distancia que falta junto con el testi-
go õencendido en el tablero de ins-
trumentos. Cuando se ha cumplido el
plazo, en la pantalla se visualizan algu-
nos guiones.
❒luego, si el plazo previsto para susti-
tuir el aceite está cerca de su venci-
miento, se visualiza en la línea superior
de la pantalla, la distancia que falta pra
el próximo cambio de aceite junto con
la palabra “OIL” en la parte inferior de
la pantalla. Cuando se ha cumplido el
plazo, en la pantalla se visualizan cinco
guiones.
Versiones con pantalla
multifunción
Girando la llave de contacto a la posición
MARen la pantalla se visualiza en la pri-
mer línea, el nivel del aceite a través de los
cinco símbolos encendidos o apagados.
F0N1018e
A medida que se van apagando los sím-
bolos evidencian la disminución del acei-
te.
Al encenderse 4 ó 5 símbolos indican que
la cantidad de aceite en el cárter es ade-
cuada. Si el quinto símbolo no se enciende,
no debe considerarse como una anomalía
o una escasa cantidad de aceite en el cárter.
En caso de que el nivel esté por debajo del
valor mínimo previsto, en la pantalla se vi-
sualiza el mensaje específico de nivel mí-
nimo de aceite motor e indica que es ne-
cesario reintegrar el nivel.
ADVERTENCIA Para saber la cantidad co-
rrecta de aceite motor, controle siempre
la indicación presente en la varilla de con-
trol (consulte el apartado “Verificación de
niveles” en el capítulo “Mantenimiento y
cuidado”).
Después de algunos segundos desaparece
la visualización de los símbolos que indi-
can la cantidad de aceite motor y:
❒si el mantenimiento programado está
cerca de su vencimiento, se visualiza la
distancia que falta junto con el símbo-
lo õencendido en la pantalla. Cuando
se ha cumplido el plazo, en la pantalla
se visualiza una advertencia específica.
❒luego, si el plazo previsto para susti-
tuir el aceite está cerca de su venci-
miento, se visualiza en la pantalla la dis-
tancia que falta para el siguiente cam-
bio de aceite. Cuando se ha cumplido
el plazo, se visualiza una advertencia
específica. A medida que se van apagando los sím-
bolos evidencian la disminución del acei-
te.
En caso de que el nivel esté por debajo del
valor mínimo previsto y por lo tanto, es
necesario reintegrar el nivel, en la panta-
lla se visualizan 5 guiones parpadeando.
Al encenderse 4 ó 5 símbolos indican que
la cantidad de aceite en el cárter es ade-
cuada. Si el quinto símbolo no se encien-
de, no debe considerarse como una ano-
malía o una escasa cantidad de aceite en
el cárter.
ADVERTENCIA Para saber la cantidad co-
rrecta de aceite motor, controle siempre
la indicación presente en la varilla de con-
001-036 Ducato E 6-11-2007 12:14 Pagina 19

20
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
PANTALLA DIGITAL
PÁGINA VÍDEO ESTÁNDAR
fig. 16
La página vídeo estándar visualiza las si-
guientes indicaciones:
APosición de la alineación de los faros
(sólo con las luces de cruce encendi-
das).
BHora (se visualiza siempre, incluso con
la llave de contacto fuera del conmu-
tador de arranque y con las puertas
delanteras cerradas).
COdómetro (visualización del recorri-
do en kilómetros o en millas) e infor-
mación Trip computer.
NotaCon la llave de contacto fuera del
conmutador de arranque (cuando se abre
por lo menos una de las puertas delante-
ras) en la pantalla se visualiza durante al-
gunos segundos, la hora, los kilómetros
o millas que se han recorrido.TECLAS DE MANDO fig. 17
▲Para examinar hacia arriba la página ví-
deo y las opciones correspondientes
o para aumentar el valor visualizado.
MODEPresión breve para acceder
al menú y/o pasar a la página ví-
deo siguiente o confirmar la se-
lección deseada.
Pulse prolongadamente la tecla
para volver a la página vídeo es-
tándar.
▼Para examinar la página vídeo y sus
opciones correspondientes hacia aba-
jo o para disminuir el valor visualiza-
do.NotaLas teclas
▲y ▼activan distintas
funciones según las siguientes situaciones:
Menú de set-up
– en el interior del menú es posible exa-
minar la página vídeo hacia arriba o hacia
abajo;
– durante las operaciones de selección es
posible aumentar o disminuir los valores.
fig. 16F0N0016mfig. 17F0N0017m
001-036 Ducato E 6-11-2007 12:14 Pagina 20

21
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
MENÚ DE SET-UP fig. 18
El menú está compuesto por una serie de
funciones dispuestas en “modo circular”
que se pueden seleccionar mediante las te-
clas ▲y ▼para acceder a las distintas
operaciones de selección y configuración
(set-up) que se indican a continuación.
El menú puede activarse pulsando breve-
mente la tecla MODE.
Pulsando poco a poco las teclas ▲y ▼
es posible examinar la lista del menú de
set-up.
A este punto, los modos de gestión se di-
ferencian entre ellos según la opción se-
leccionada.Selección de una opción del menú
– pulsando brevemente la tecla MODEes
posible seleccionar la configuración del
menú que se desea modificar;
– con las teclas ▲y ▼(pulsándolas poco
a poco) es posible seleccionar la nueva
configuración;
– pulsando brevemente la tecla MODEes
posible memorizar la configuración y al
mismo tiempo, volver a la misma opción
seleccionada anteriormente en el menú.
Selección de la “Regulación del reloj”
– pulsando brevemente la tecla MODEes
posible seleccionar el primer dato que se
desea modificar (horas);
– con las teclas ▲y ▼(pulsándolas poco
a poco) es posible seleccionar la nueva re-
gulación;
– pulsando brevemente la tecla MODEes
posible memorizar la regulación y al mis-
mo tiempo, pasar a la siguiente opción del
menú de regulación (minutos);
– una vez regulados con el mismo proce-
dimiento, se vuelve a la misma opción se-
leccionada anteriormente en el menú.Pulsando prolongadamente la tecla MODE
– si se encuentra en el nivel del menú se
sale del menú de set-up;
– si se encuentra en el nivel de regulación
de una opción del menú se vuelve al nivel
del menú;
– se guardan sólo las modificaciones ya me-
morizadas por el usuario (confirmadas con
la tecla MODE).
El entorno del menú de set-up es tempo-
rizado; después de haber salido del menú
debido a que ha vencido esta temporiza-
ción se guardan sólo las modificaciones ya
memorizadas por el usuario (confirmadas
con la tecla MODE).
001-036 Ducato E 6-11-2007 12:14 Pagina 21

22
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
Si se encuentra en la página vídeo estándar para acce-
der a la navegación pulse brevemente la tecla MODE.
Para navegar en el interior del menú pulse las teclas ▲
o ▼.
NotaCon el vehículo en marcha, por razones de se-
guridad es posible acceder sólo al menú reducido (con-
figuración “SPEEd”). Con el vehículo estacionado es po-
sible acceder a todo el menú.
fig. 18
F0N1007e
001-036 Ducato E 6-11-2007 12:14 Pagina 22

23
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
Selección del límite de velocidad
(SPEEd)
Esta función permite seleccionar el límite
de velocidad del vehículo (km/h o mph),
que si se supera, el usuario es avisado
(consulte el capítulo “Testigos y mensa-
jes”).
Para seleccionar el límite de velocidad de-
seado, proceda como sigue:
– pulse brevemente la tecla MODEen la
pantalla se visualiza (SPEEd) y la unidad de
medida anteriormente seleccionada
(km/h) o (mph);
– pulse la tecla ▲o ▼para seleccionar la
activación (On) o la desactivación (OFF)
del límite de velocidad;
– en caso de que la función haya sido ac-
tivada (On), pulsando las teclas ▲o ▼se-
leccione el límite de velocidad deseado y
pulse MODEpara confirmar la selección;NotaEl límite se puede configurar entre
30 y 200 km/h, o entre 20 y 125 mph se-
gún la unidad de medida seleccionada an-
teriormente (consulte el apartado “Selec-
ción de la unidad de medida Unit”) que
se describe a continuación. Cada vez que
se pulsa la tecla ▲/▼el valor aumenta o
disminuye de 5 unidades. Manteniendo
pulsada la tecla ▲/▼aumenta o disminu-
ye rápidamente en modo automático.
Cuando se esté acercando al valor dese-
ado, complete la regulación pulsándolas
poco a poco.
– pulse brevemente la tecla MODEpara
volver a la página vídeo del menú o púlsela
prolongadamente para volver a la página
estándar sin memorizar la nueva regula-
ción.Regulación del reloj (Hour)
Esta función permite regular las horas.
Para ello, proceda como sigue:
– pulsando brevemente la tecla MODE
en la pantalla se visualizan las “horas” par-
padeando;
– pulse la tecla ▲o ▼para efectuar la
regulación;
– pulsando brevemente la tecla MODE
en la pantalla se visualizan los “minutos”
parpadeando;
– pulse la tecla ▲o ▼para efectuar la
regulación;
– pulse brevemente la tecla MODEpara
volver a la página vídeo del menú o púlsela
prolongadamente para volver a la página
estándar sin memorizar la nueva regula-
ción.
001-036 Ducato E 6-11-2007 12:14 Pagina 23
