SEGURIDAD
GRUPO 0 y 0+
Los bebés hasta 13 kg deben transportar-
se en una silla cuna dirigida hacia atrás que,
manteniendo sujeta la cabeza, no esfuerza
el cuello en caso de deceleraciones bruscas.
La cuna está fijada con los cinturones de
seguridad del vehículo fig. 7y a su vez, de-
be sujetar al bebé con los cinturones con
los que está equipada.
No coloque la cuna para los
niños en sentido contrario a
la marcha en el asiento delantero
cuando el vehículo esté equipado con
Airbag en el lado pasajero. La acti-
vación en caso de choque podría pro-
ducir lesiones incluso mortales al be-
bé independientemente de la grave-
dad del choque. Por lo tanto, le acon-
sejamos llevar siempre a los niños
sentados en su propia silla en el asien-
to trasero ya que es el que ofrece la
mayor protección en caso de choque.
ADVERTENCIA
PELIGRO GRAVE En caso de
que sea necesario transpor-
tar a un bebé en el asiento
delantero lado pasajero, con
una cuna dirigida en sentido
contrario a la marcha, los
Airbag lado pasajero (frontal y late-
ral de protección del tórax y de la
pelvis (side bag), donde esté previsto),
deben desactivarse mediante el me-
nú de setup y comprobar, mediante
el testigo Fubicado en el tablero de
instrumentos, que efectivamente se
haya desactivado. Además, el asien-
to del pasajero deberá colocarse
completamente hacia atrás para evi-
tar que la silla toque el salpicadero.
ADVERTENCIA
fig. 7F0N0123m
Las figuras son solamente indicativas para el montaje. Monte la silla
según las instrucciones que obligatoriamente el Fabricante deberá en-
tregar con la misma.
ADVERTENCIA
Existen sillas que abarcan los grupos de peso 0 y 1 con un enganche pos-
terior a los cinturones del vehículo y cinturones propios para sujetar al ni-
ño. A causa de su masa, pueden ser peligrosas si se montan mal abrochadas a los
cinturones del vehículo (por ejemplo, interponiendo un cojín). Respete escrupu-
losamente las instrucciones de montaje que se entregan con la misma.
ADVERTENCIA
fig. 8F0N0124m
GRUPO 1
A partir de los 9 a los 18 kg de peso, los
niños pueden transportarse en una silla di-
rigida hacia adelante con un cojín anterior,
mediante el cual el cinturón de seguridad
del vehículo sujeta tanto al niño como a la
silla fig. 8.
113-132 Ducato E 6-11-2007 14:05 Pagina 120

121
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
fig. 9F0N0125m

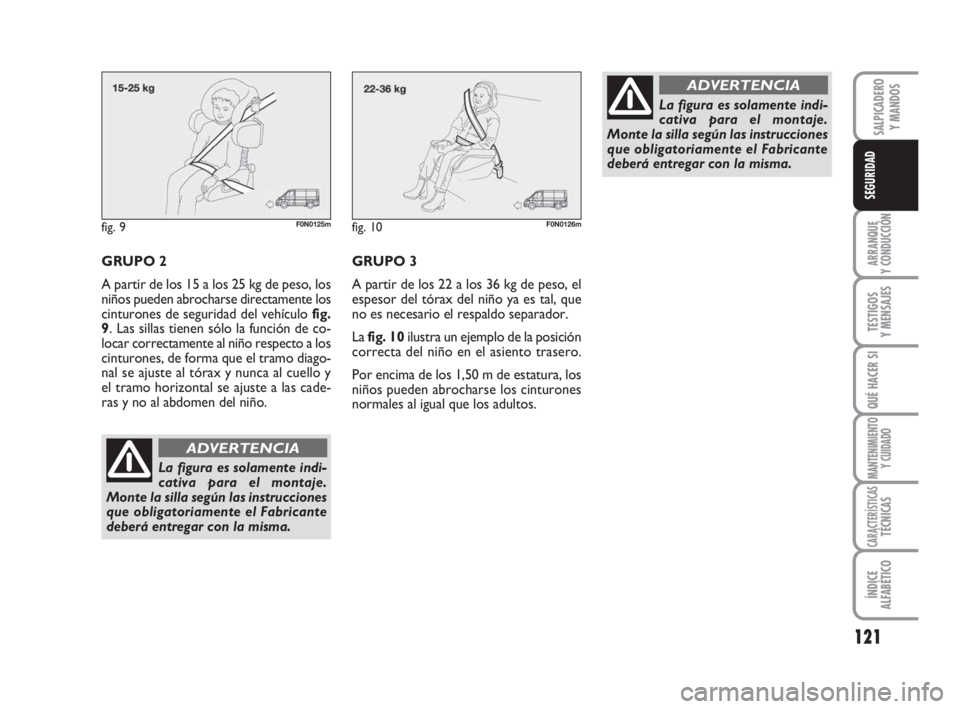

GRUPO 2
A partir de los 15 a los 25 kg de peso, los
niños pueden abrocharse directamente los
cinturones de seguridad del vehículo fig.
9. Las sillas tienen sólo la función de co-
locar correctamente al niño respecto a los
cinturones, de forma que el tramo diago-
nal se ajuste al tórax y nunca al cuello y
el tramo horizontal se ajuste a las cade-
ras y no al abdomen del niño.
La figura es solamente indi-
cativa para el montaje.
Monte la silla según las instrucciones
que obligatoriamente el Fabricante
deberá entregar con la misma.
ADVERTENCIA
GRUPO 3
A partir de los 22 a los 36 kg de peso, el
espesor del tórax del niño ya es tal, que
no es necesario el respaldo separador.
La fig. 10ilustra un ejemplo de la posición
correcta del niño en el asiento trasero.
Por encima de los 1,50 m de estatura, los
niños pueden abrocharse los cinturones
normales al igual que los adultos.
fig. 10F0N0126m
La figura es solamente indi-
cativa para el montaje.
Monte la silla según las instrucciones
que obligatoriamente el Fabricante
deberá entregar con la misma.
ADVERTENCIA
113-132 Ducato E 6-11-2007 14:05 Pagina 121

122
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
IDONEIDAD DE LOS ASIENTOS PASAJEROS PARA EL USO DE LAS SILLAS PARA LOS NIÑOS
El vehículo cumple con la nueva Directiva 2000/3/CEE que establece el montaje de las sillas para los niños en los distintos asientos
del vehículo, según las siguientes tablas:
Grupo Grupo de peso Versión FURGÓN, COMBINADO y PANORAMA
CABINA 1ª Y 2ª FILA DE ASIENTOS POSTERIORES
Asiento individualPasajero Pasajero Pasajero
o de dos plazas posterior posterior central
(1 ó 2 pasajeros) lateral izquierdo lateral derecho
Grupo 0, 0+ hasta 13 kg U U U U
Grupo 1 9-18 kg U U U U
Grupo 2 15-25 kg U U U U
Grupo 3 22-36 kg U U U U
Leyenda:
U = idóneo para los sistemas de sujeción de la categoría “Universal” según el Reglamento Europeo ECE-R44 para los “Grupos” in-
dicados.
113-132 Ducato E 6-11-2007 14:05 Pagina 122

123
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
A continuación, resumimos las
normas de seguridad que se deben
respetar para transportar a los
niños:
1) instale las sillas para los niños en el
asiento trasero, ya que es el que ofrece
la mayor protección en caso de choque;
2) cuando se desactiva el Airbag frontal
en el lado pasajero, controle siempre, me-
diante el testigo amarillo ámbar encendi-
do con luz fija en el tablero de instru-
mentos, que la desactivación ha tenido lu-
gar;
3) respete escrupulosamente las instruc-
ciones que el Fabricante obligatoriamente
deberá entregar con la silla. Guarde es-
tas instrucciones en el vehículo junto con
los documentos y este manual. No utili-
ce sillas usadas que no tengan las instruc-
ciones de uso;4) compruebe siempre tirando de la cin-
ta que el cinturón esté bien abrochado;
5) por cada sistema de sujeción se debe
abrochar a un solo niño. No transporte
nunca a dos niños contemporáneamente;
6) controle siempre que los cinturones
no se apoyen en el cuello del niño;
7) con el vehículo en marcha, no permi-
ta que el niño adopte posturas incorrec-
tas o que se desabroche el cinturón;
8) no lleve nunca a los niños en brazos,
ni siquiera a los recién nacidos. Nadie, por
muy fuerte que sea, podría sujetarlos en
caso de choque;
9) en caso de accidente, sustituya la silla
por otra nueva.
Con el Airbag lado pasajero
activo, no coloque la cuna
de los bebés en sentido contrario a la
marcha en el asiento delantero. La
activación del Airbag en caso de cho-
que podría producir lesiones morta-
les al niño que se está transportan-
do independientemente de la grave-
dad del choque. Por lo tanto, le acon-
sejamos transportar siempre a los ni-
ños sentados en sus propias sillas en
el asiento trasero, ya que ésta es la
posición más protegida en caso de
choque.
ADVERTENCIA
113-132 Ducato E 6-11-2007 14:05 Pagina 123

124
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PREDISPOSICIÓN
PARA EL MONTAJE
DE LA SILLA
“ISOFIX UNIVERSAL”
El vehículo está predispuesto para el mon-
taje de las sillas para niños Isofix Uni-
versal, un nuevo sistema unificado euro-
peo para el transporte de niños.
A título indicativo en la fig. 11se repre-
senta un ejemplo de la silla.
A causa del diferente sistema de enganche,
la silla para niños debe estar fijada me-
diante específicas argollas metálicas infe-
rioresA-fig. 12, ubicadas entre el res-
paldo y el cojín posterior, luego fije la co-
rrea superior (disponible junto a la silla pa-
ra niños) a la argollaB-fig. 13ubicada en
la parte posterior del asiento.
Se puede realizar un montaje mixto, es de-
cir, montar sillas tradicionales y de tipo
“Isofix Universales”.
Le recordamos que, en el caso de sillas
Isofix Universal, pueden emplearse sólo
aquellas homologadas que tienen la tarje-
ta ECE R44/03 “Isofix Universal”.
fig. 11F0N0236m
fig. 12F0N0234m
fig. 13F0N0235m
En la Lineaccessori Fiat se encuentra dis-
ponible la silla para los niños “Isofix Uni-
versal” “Dúo Plus”.
Para mayores detalles sobre la instalación
y/o empleo de la silla, consulte el “Manual
de instrucciones” que se entrega junto con
la silla.
Monte la silla para niños só-
lo antes de emprender la mar-
cha (con el vehículo parado). La silla es-
tá enganchada correctamente a sus so-
portes cuando se oye el “clic” de blo-
queo. De todas formas, proceda al mon-
taje, desmontaje y colocación de la silla
siguiendo las instrucciones que el Fabri-
cante deberá obligatoriamente entregar
con la misma.
ADVERTENCIA
113-132 Ducato E 6-11-2007 14:05 Pagina 124

125
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
IDONEIDAD DE LOS ASIENTOS PASAJEROS PARA LAS SILLAS DE LOS NIÑOS ISOFIX UNIVERSALES
La tabla que se indica a continuación, en conformidad con la legislación europea ECE 16, indica la posibilidad de instalación de las si-
llas para los niños Isofix Universales en los asientos dotados con enganches Isofix.
F
G
E
E
D
C
D
C
B1
A Sentido de marcha
Sentido de marcha
Sentido de marcha
Sentido de marcha
Sentido de marcha
Sentido de marcha
Sentido de marcha
Sentido de marcha
Sentido de marcha
Sentido de marcha Grupo de peso Orientación Tipo dePosiciones Isofix del vehículo
silla medida Isofix lateral trasero 1ª fila
PANORAMA COMBINATO
Cuna portátil
Grupo 0 hasta 10 kg
Grupo 0+ hasta 13 kg
Grupo I de 9
hasta 18 kg
(*) Sin asiento delantero biplaza
IUF: apropiada para los sistemas de sujeción para los niños Isofix orientadas en el sentido de marcha, de tipo universal (dotadas de
tercer enganche superior), homologadas para el uso del grupo de peso.
IUF
IUF
IUF
IUF
IUF
IUF
IUF
IUF(*)
IUF
IUFIUF
IUF
IUF
IUF
IUF
IUF(*)
IUF
IUF(*)
IUF
IUF
113-132 Ducato E 6-11-2007 14:05 Pagina 125

AIRBAG FRONTALES
El vehículo está dotado de Airbag fronta-
les para el conductor y para el pasajero.
Los Airbag frontales conductor / pasajero
protegen a los ocupantes de los asientos
delanteros en los choques frontales de en-
vergadura medio - alta, interponiendo un
cojín entre el ocupante y el volante o el
salpicadero.
Por lo tanto, el hecho que no se activen
los Airbag en otros tipos de choques (la-
teral, trasero, vuelco, etc.) no significa que
el sistema esté averiado.
En caso de choque frontal, una centralita
electrónica, si es necesario, infla el cojín.
Éste se infla instantáneamente, interpo-
niéndose como una protección entre el
cuerpo de los pasajeros anteriores y las
estructuras del vehículo que podrían cau-
sar lesiones; inmediatamente después el
cojín se desinfla.
126
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
Los Airbag frontales conductor y pasaje-
ro no sustituyen sino complementan el
uso de los cinturones de seguridad que le
aconsejamos llevar siempre abrochados,
como lo prescribe la legislación europea y
en la mayor parte de los países no euro-
peos.
El volumen de los Airbag frontales cuan-
do alcanza su inflado máximo es tal, que
ocupa la mayor parte del espacio entre el
volante y el conductor y entre el salpica-
dero y el pasajero.
En caso de choque, una persona que no
lleve abrochado el cinturón de seguridad
avanza y puede entrar en contacto con el
cojín aún en fase de apertura, con una pro-
tección netamente inferior para la que ha
sido estudiado.Los Airbag frontales pueden no activarse
en los siguientes casos:
❒choques frontales contra objetos muy
deformables, que no afectan la super-
ficie frontal del vehículo (por ejemplo,
choque del parachoques contra una
barrera guardacaminos, pilas de gra-
villa, etc.);
❒encuñamiento debajo de otros vehí-
culos o barreras de protección (por
ejemplo, debajo de un camión o ba-
rrera guardacaminos); ya que no po-
drían ofrecer protección alguna adi-
cional respecto a los cinturones de se-
guridad e incluso su activación podría
ser inoportuna. Por lo tanto, el hecho
de que no se activen en estos casos,
no significa que el sistema esté averia-
do.
113-132 Ducato E 6-11-2007 14:05 Pagina 126

127
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
AIRBAG FRONTAL EN EL LADO
PASAJERO (donde esté previsto)
fig. 15
Está compuesto por un cojín que se infla
instantáneamente situado en un aloja-
miento específico en el salpicadero y con
un cojín de mayor volumen respecto al del
lado conductor.
fig. 14F0N0324mfig. 15F0N0072m
AIRBAG FRONTAL EN EL LADO
CONDUCTOR fig. 14
Está compuesto por un cojín que se infla
instantáneamente situado en su aloja-
miento específico en el centro del volan-
te.
No pegue adhesivos u otros
objetos sobre el volante, so-
bre el revestimiento lateral del techo.
Tampoco coloque objetos sobre el
salpicadero del lado pasajero (por
ejemplo, teléfonos móviles) ya que
podrían interferir con la apertura co-
rrecta del Airbag de ese lado y causar
lesiones graves a los ocupantes del ve-
hículo.
ADVERTENCIA
Los Airbag no se activan en caso de cho-
ques de baja envergadura (para los cuales
es suficiente la acción de sujeción ejerci-
da por los cinturones de seguridad). Por
lo tanto, es siempre necesario llevar el cin-
turón abrochado, ya que en caso de cho-
que lateral, garantiza de todas formas, la
correcta posición del ocupante evitando
ser expulsado en caso de choque muy vio-
lento.
113-132 Ducato E 6-11-2007 14:05 Pagina 127
