2008 FIAT DUCATO Manual de Empleo y Cuidado (in Spanish)

96
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
fig. 114F0N0129mfig. 115F0N0130mfig. 116F0N0131m
PUERTA TRASERA DE DOS
HOJAS
Apertura manual desde el exterior
de la primera hoja
Gire la llave hacia la izquierda fig. 109o
pulse la tecla ∞del mando a distancia e
intervenga en la manilla A-fig. 114en el
sentido indicado por la flecha.
Cierre manual desde el exterior de
la primera hoja
Gire la llave hacia la derecha Áo pulse la
tecla del mando a distancia. Cierre pri-
mero la puerta izquierda y luego la dere-
cha. Apertura manual de la segunda
hoja fig. 116
Tire de la manilla Cen el sentido indica-
do por la flecha.
Las puertas traseras de dos hojas están
provistas de un sistema de muelle que blo-
quea la apertura a un ángulo aproximado
de 90 grados.
Cierre eléctrico desde el interior
fig. 117
Cierre las dos hojas (primero, la del lado
izquierdo y luego, la del lado derecho) y
pulse la tecla Dubicada en la moldura de
los mandos de los elevalunas.
fig. 117F0N0132m
037-101 Ducato E 6-11-2007 12:20 Pagina 96

97
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
El sistema de muelle ha sido
estudiado para una mayor
comodidad de uso, un golpe o una rá-
faga de viento podrían desbloquear
los muelles y las hojas podrían ce-
rrarse espontáneamente.
ADVERTENCIA
Es posible aumentar el ángulo de apertu-
ra de las dos hojas para mayor comodidad
de carga y descarga. Para ello, es necesa-
rio pulsar la tecla A-fig. 118; de esta for-
ma, las puertas se abren unos 180 grados.
Con las puertas abiertas a
180 grados, no cuentan con
el sistema de bloqueo. Por lo tanto,
no utilice esta apertura si se ha es-
tacionado el vehículo en una pen-
diente muy pronunciada o en caso de
fuertes ráfagas de viento.
ADVERTENCIA
fig. 118F0N0188m
ELEVALUNAS
ELÉCTRICOS fig. 119
En el apoyabrazos interior de la puerta la-
do conductor están ubicados los inte-
rruptores que dirigen, con la llave de con-
tacto en posición MAR:
Ala apertura y cierre del cristal delan-
tero izquierdo;
Bla apertura y cierre del cristal delan-
tero derecho;
037-101 Ducato E 6-11-2007 12:20 Pagina 97

98
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
Accionamiento “continuo
automático”(donde esté previsto)
Algunas versiones están dotadas de un au-
tomatismo en subida y bajada del eleva-
lunas delantero lado conductor y sólo de
bajada del elevalunas delantero lado pa-
sajero.
El accionamiento continuo automá-
tico del elevalunas se activa presio-
nando uno de los interruptores de man-
do durante más de medio segundo. El cris-
tal se detiene cuando llega al final de su re-
corrido o pulsando nuevamente la tecla.
ADVERTENCIA Con la llave de contac-
to en posición STOPo fuera del con-
mutador de arranque, los elevalunas per-
manecen activados durante unos 3 minu-
tos y se desactivan inmediatamente cuan-
do se abre una de las puertas.
fig. 119F0N0062m
El uso inapropiado de los
elevalunas eléctricos puede
ser peligroso. Antes y durante su ac-
cionamiento, asegúrese siempre de
que los pasajeros no estén expuestos
al riesgo de lesiones provocadas tan-
to directamente por los cristales en
movimiento, como por los efectos
personales que puedan ser arrastra-
dos o golpeados contra los mismos
cristales. Bajando del vehículo, quite
siempre la llave de contacto para evi-
tar que los elevalunas eléctricos, ac-
cionados inadvertidamente, se con-
viertan en un peligro para las perso-
nas que permanecen en su interior.
ADVERTENCIACAPÓ
PARA ABRIR EL CAPÓ
Proceda como sigue:
❒abra la puerta del lado conductor pa-
ra acceder a la manilla de apertura del
capó;
❒tire de la palanca fig. 120en el senti-
do indicado por la flecha;
❒tire de la palanca A-fig. 121como in-
dicado en la figura;
❒levante el capó y, al mismo tiempo,
suelte la varilla de sujeción fig. 122del
propio dispositivo de bloqueo D, lue-
go introduzca el extremo C-fig. 123
de la varilla en el alojamiento Edel
capó.
Puerta del lado pasajero delantero
En el apoyabrazos de la puerta delantera
hay un interruptor específico para el man-
do del cristal correspondiente.
037-101 Ducato E 6-11-2007 12:20 Pagina 98

99
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
fig. 120F0N0063m
fig. 121F0N0323m
fig. 122F0N0065m
ADVERTENCIA Antes de proceder a le-
vantar el capó compruebe que los brazos
de los limpiaparabrisas no estén levanta-
dos del parabrisas.
CIERRE
Proceda como sigue:
❒mantenga levantado el capó con una
mano y con la otra quite la varilla C-
fig. 123 del alojamiento Ey vuelva a
colocarlo en el dispositivo de bloqueo
D-fig. 122;
❒baje el capó hasta unos 20 centímetros
de distancia del compartimiento del
motor, déjelo caer y asegúrese, inten-
tando alzarlo, de que esté bien cerrado
y no sólo enganchado en la posición de
seguridad. En este último caso, no lo
presione, sino que vuelva a levantarlo y
repita la maniobra.
ADVERTENCIA Asegúrese siempre de
que el capó esté bien cerrado, para evi-
tar que se abra con el vehículo en marcha.
fig. 123F0N0066m
Por razones de seguridad el
capó debe estar cerrado co-
rrectamente durante la marcha. Por
lo tanto si se advierte que no está
bien bloqueado, pare inmediatamen-
te el vehículo y cierre correctamente
el capó.
ADVERTENCIA
La colocación errónea de la
varilla podría provocar la
caída violenta del capó.
ADVERTENCIA
Realice estas operaciones
sólo antes de emprender la
marcha (con el vehículo parado).
ADVERTENCIA
037-101 Ducato E 6-11-2007 12:20 Pagina 99

100
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
BACA Y
PORTAESQUÍS
Para instalar las barras de la baca y por-
taesquís, con preinstalación en las versio-
nes H1 y H2, utilice los pernos específicos
previstos en los bordes del techo fig. 124.
Los vehículos con batalla larga están do-
tados de 8 pernos; los vehículos con ba-
talla corta o intermedia están dotados de
6 pernos; los vehículos con batalla súper
larga están dotados de 10 pernos.
Después de recorrer algunos
kilómetros, vuelva a contro-
lar que los tornillos de fijación de los
enganches estén bien apretados.
ADVERTENCIA
Respete escrupulosamente las
disposiciones legislativas vi-
gentes que conciernen a las
dimensiones máximas.
No supere nunca los pesos
máximos permitidos (consul-
te el capítulo “Características
técnicas”). ADVERTENCIA Respete escrupulosa-
mente las instrucciones de montaje con-
tenidas en el kit. El montaje debe ser re-
alizado por personal especializado.fig. 124F0N0138m
Con la baca montada, distri-
buya uniformemente la car-
ga y durante la conducción, tenga en
cuenta el viento lateral.
ADVERTENCIA
037-101 Ducato E 6-11-2007 12:20 Pagina 100

101
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

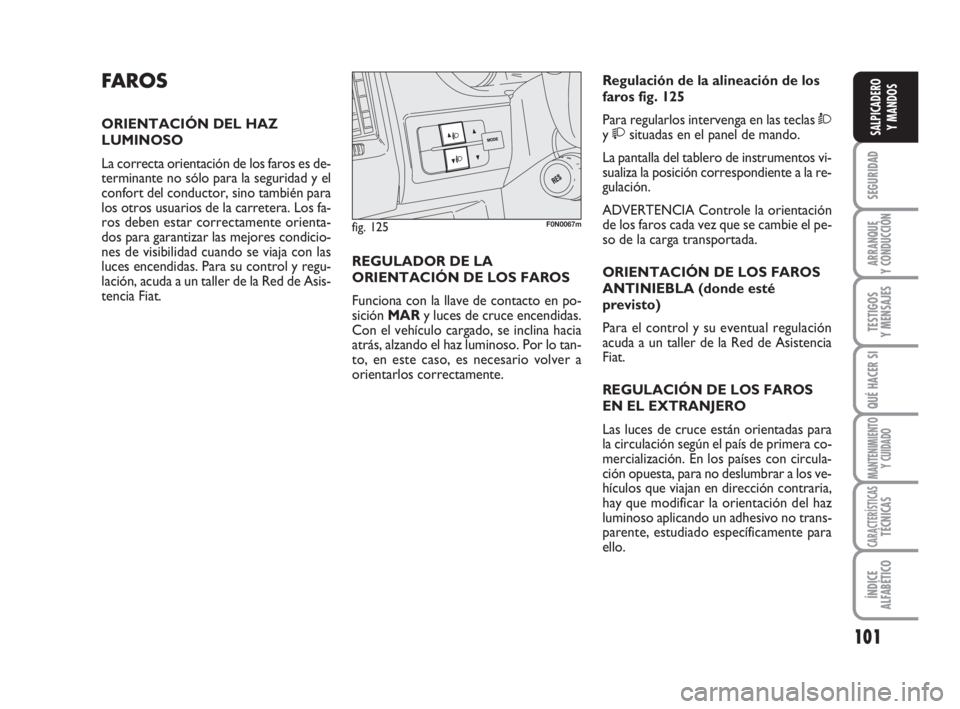

FAROS
ORIENTACIÓN DEL HAZ
LUMINOSO
La correcta orientación de los faros es de-
terminante no sólo para la seguridad y el
confort del conductor, sino también para
los otros usuarios de la carretera. Los fa-
ros deben estar correctamente orienta-
dos para garantizar las mejores condicio-
nes de visibilidad cuando se viaja con las
luces encendidas. Para su control y regu-
lación, acuda a un taller de la Red de Asis-
tencia Fiat.
fig. 125F0N0067m
REGULADOR DE LA
ORIENTACIÓN DE LOS FAROS
Funciona con la llave de contacto en po-
sición MARy luces de cruce encendidas.
Con el vehículo cargado, se inclina hacia
atrás, alzando el haz luminoso. Por lo tan-
to, en este caso, es necesario volver a
orientarlos correctamente.Regulación de la alineación de los
faros fig. 125
Para regularlos intervenga en las teclas Ò
y situadas en el panel de mando.
La pantalla del tablero de instrumentos vi-
sualiza la posición correspondiente a la re-
gulación.
ADVERTENCIA Controle la orientación
de los faros cada vez que se cambie el pe-
so de la carga transportada.
ORIENTACIÓN DE LOS FAROS
ANTINIEBLA (donde esté
previsto)
Para el control y su eventual regulación
acuda a un taller de la Red de Asistencia
Fiat.
REGULACIÓN DE LOS FAROS
EN EL EXTRANJERO
Las luces de cruce están orientadas para
la circulación según el país de primera co-
mercialización. En los países con circula-
ción opuesta, para no deslumbrar a los ve-
hículos que viajan en dirección contraria,
hay que modificar la orientación del haz
luminoso aplicando un adhesivo no trans-
parente, estudiado específicamente para
ello.
037-101 Ducato E 6-11-2007 12:20 Pagina 101

102
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
INTERVENCIÓN DEL SISTEMA
Cuando el ABS está interviniendo advier-
te las pulsaciones del pedal de freno y un
ruido: esto indica que es necesario adaptar
la velocidad al tipo de carretera en la que
se está viajando.
Si el ABS interviene, es señal
que se está alcanzando el lí-
mite de adherencia entre los neumá-
ticos y el firme de la carretera: será
necesario disminuir la velocidad para
adaptar la marcha a la adherencia
disponible.
ADVERTENCIA
SISTEMA ABS
En caso de que nunca se hubiese utilizado
un vehículo con ABS, le aconsejamos
aprender a utilizarlo con algunas pruebas
preliminares sobre terrenos resbaladizos,
lógicamente en condiciones de seguridad y
respetando el código de circulación del pa-
ís en el que se encuentra. Además, le acon-
sejamos leer atentamente las siguientes in-
formaciones.
Es un sistema que forma parte del sistema
de frenos, que evita con cualquier estado
en el que se encuentre la carretera y de la
fuerza con la que se pise el pedal de los fre-
nos, bloquear las ruedas con el fin de evi-
tar que patinen garantizando de esta forma,
el pleno control del vehículo incluso en los
frenazos de emergencia.
A su vez, el sistema EBD (Distribuidor
electrónico de la fuerza de frenado) com-
pleta el sistema de frenos permitiendo dis-
tribuir la fuerza entre las ruedas delante-
ras y traseras.
ADVERTENCIA Para obtener el máximo
rendimiento del sistema de frenos, es ne-
cesario recorrer 500 km aproximada-
mente para su ajuste (con el vehículo nue-
vo o después de haber sustituido las pas-
tillas / discos): durante este período es
oportuno no frenar en modo brusco, con-
tinuo ni prolongadamente.El ABS aprovecha toda la
adherencia disponible, sin
embargo no puede aumentarla; por
lo tanto, se debe prestar atención so-
bre firmes resbaladizos sin correr ries-
gos injustificados.
ADVERTENCIASEÑALIZACIONES DE
ANOMALÍAS
Avería en el ABS
Se indica con el testigo
>encendido en
el tablero de instrumentos junto con el
mensaje que se visualiza en la pantalla mul-
tifunción (donde esté prevista), (consulte
el capítulo “Testigos y mensajes”).
En este caso, el sistema de frenos sigue
funcionando normalmente, aunque no uti-
liza las potencialidades ofrecidas por el sis-
tema ABS. Proceda con prudencia hasta el
taller de la Red de Asistencia Fiat más cer-
cano para que controlen el sistema.
102-112 Ducato E 6-11-2007 12:21 Pagina 102

103
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
BRAKE ASSIST
(asistencia en los frenados de
emergencia integrada en ESP)
(donde esté previsto)
El sistema, que no se puede excluir, re-
conoce los frenazos de emergencia (en
función de la velocidad con la que se pisa
el pedal del freno) y garantiza un aumen-
to de la presión hidráulica de frenado de
soporte al del conductor permitiendo in-
tervenciones más rápidas y potentes del
sistema de frenado.
El Brake Assist está desactivado en los ve-
hículos equipados con sistema ESP, en ca-
so de avería en este sistema, se enciende
el testigo
ájunto con un mensaje que se
visualiza en la pantalla multifunción (don-
de esté prevista).
SISTEMA ESP
(Electronic Stability
Program)
(donde esté previsto)
Es un sistema de control de la estabilidad
del vehículo que ayuda a mantener el con-
trol de la dirección en caso de pérdida de
adherencia de los neumáticos.
Por lo tanto, la acción del sistema ESP es
muy útil cuando cambian las condiciones de
adherencia del firme de la carretera.
Cuando el vehículo esté equipado con los
sistemas ESP, ASR y Hill Holder (donde
estén previstos) también están presentes
los sistemas MSR (regulación del par de
frenado motor en el cambio de marcha de
reducción) y HBA (aumento automático
de la presión durante un frenado de pá-
nico).
INTERVENCIÓN DEL SISTEMA
Se indica con el testigo
áparpadeando en
el tablero de instrumentos para informar
al conductor que el vehículo está en con-
diciones críticas de estabilidad y adheren-
cia.
Cuando el ABS está intervi-
niendo y se advierte las pul-
saciones del pedal de freno, no hay
que disminuir la presión, se debe se-
guir pisando el pedal sin ningún te-
mor; de este modo, el vehículo se de-
tendrá en el menor espacio posible,
tanto como permita el estado del fir-
me de la calzada.
ADVERTENCIA
Avería en el EBD
Se indica con los testigos
>y xencen-
didos en el tablero de instrumentos, jun-
to con el mensaje que se visualiza en la
pantalla multifunción (donde esté previs-
ta), (consulte el capítulo “Testigos y men-
sajes”).
En este caso, ante un frenazo, se puede
producir un bloqueo precoz de las ruedas
traseras, con la consiguiente posibilidad de
derrape. Por lo tanto, conduzca con mu-
cha precaución hasta el taller más cerca-
no de la Red de Asistencia Fiat para que
controlen el sistema.
En caso de que se encienda
sólo el testigo xen el ta-
blero de instrumentos (junto con el
mensaje que se visualiza en la pan-
talla multifunción, donde esté previs-
to) hay que detener inmediatamen-
te el vehículo y acudir al taller más
cercano de la Red de Asistencia Fiat.
De hecho, la eventual pérdida de flui-
do del sistema hidráulico, perjudica
el funcionamiento de los frenos, tan-
to de tipo convencional como con el
sistema antibloqueo de las ruedas.
ADVERTENCIA
102-112 Ducato E 6-11-2007 12:21 Pagina 103
