2007 YAMAHA GRIZZLY 660 Manuale de Empleo (in Spanish)

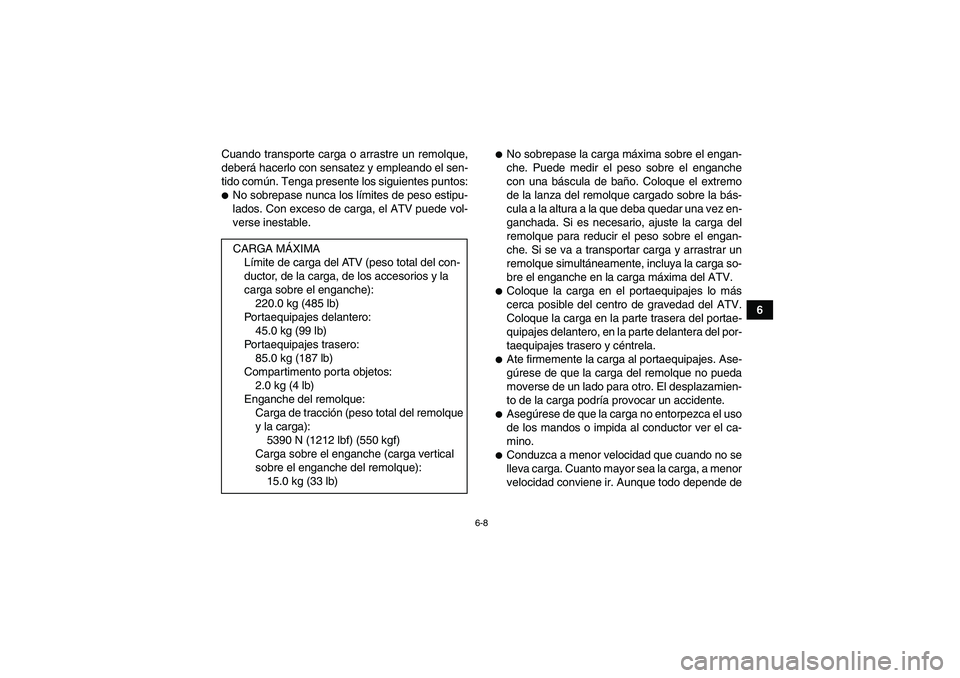

6-8
6 Cuando transporte carga o arrastre un remolque,
deberá hacerlo con sensatez y empleando el sen-
tido común. Tenga presente los siguientes puntos:

No sobrepase nunca los límites de peso estipu-
lados. Con exceso de carga, el ATV puede vol-
verse inestable.

No sobrepase la carga máxima sobre el engan-
che. Puede medir el peso sobre el enganche
con una báscula de baño. Coloque el extremo
de la lanza del remolque cargado sobre la bás-
cula a la altura a la que deba quedar una vez en-
ganchada. Si es necesario, ajuste la carga del
remolque para reducir el peso sobre el engan-
che. Si se va a transportar carga y arrastrar un
remolque simultáneamente, incluya la carga so-
bre el enganche en la carga máxima del ATV.
Coloque la carga en el portaequipajes lo más
cerca posible del centro de gravedad del ATV.
Coloque la carga en la parte trasera del portae-
quipajes delantero, en la parte delantera del por-
taequipajes trasero y céntrela.
Ate firmemente la carga al portaequipajes. Ase-
gúrese de que la carga del remolque no pueda
moverse de un lado para otro. El desplazamien-
to de la carga podría provocar un accidente.
Asegúrese de que la carga no entorpezca el uso
de los mandos o impida al conductor ver el ca-
mino.
Conduzca a menor velocidad que cuando no se
lleva carga. Cuanto mayor sea la carga, a menor
velocidad conviene ir. Aunque todo depende de CARGA MÁXIMA
Límite de carga del ATV (peso total del con-
ductor, de la carga, de los accesorios y la
carga sobre el enganche):
220.0 kg (485 lb)
Portaequipajes delantero:
45.0 kg (99 lb)
Portaequipajes trasero:
85.0 kg (187 lb)
Compartimento porta objetos:
2.0 kg (4 lb)
Enganche del remolque:
Carga de tracción (peso total del remolque
y la carga):
5390 N (1212 lbf) (550 kgf)
Carga sobre el enganche (carga vertical
sobre el enganche del remolque):
15.0 kg (33 lb)
U2C661S0.book Page 8 Thursday, March 16, 2006 1:15 PM

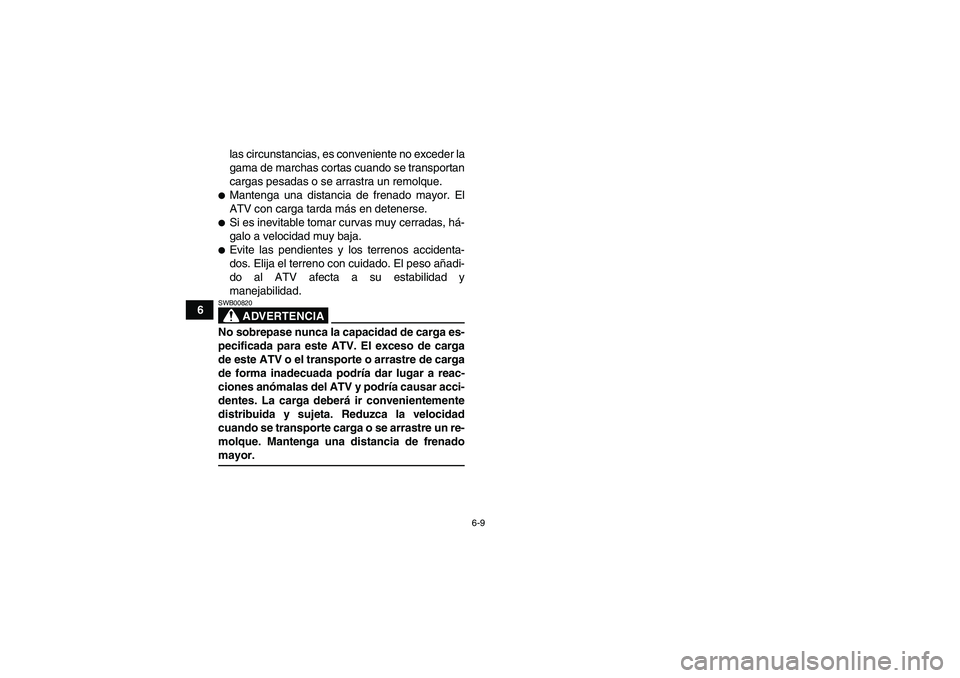

6-9
6las circunstancias, es conveniente no exceder la
gama de marchas cortas cuando se transportan
cargas pesadas o se arrastra un remolque.

Mantenga una distancia de frenado mayor. El
ATV con carga tarda más en detenerse.
Si es inevitable tomar curvas muy cerradas, há-
galo a velocidad muy baja.
Evite las pendientes y los terrenos accidenta-
dos. Elija el terreno con cuidado. El peso añadi-
do al ATV afecta a su estabilidad y
manejabilidad.
ADVERTENCIA
SWB00820No sobrepase nunca la capacidad de carga es-
pecificada para este ATV. El exceso de carga
de este ATV o el transporte o arrastre de carga
de forma inadecuada podría dar lugar a reac-
ciones anómalas del ATV y podría causar acci-
dentes. La carga deberá ir convenientemente
distribuida y sujeta. Reduzca la velocidad
cuando se transporte carga o se arrastre un re-
molque. Mantenga una distancia de frenadomayor.U2C661S0.book Page 9 Thursday, March 16, 2006 1:15 PM

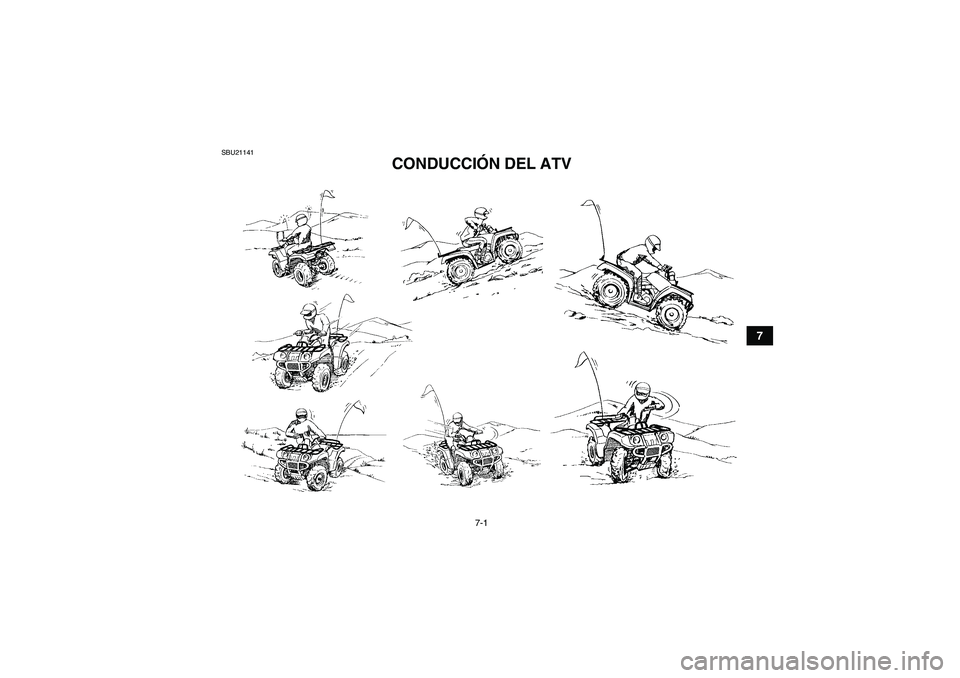

7-1
7
SBU21141
CONDUCCIÓN DEL ATV
U2C661S0.book Page 1 Thursday, March 16, 2006 1:15 PM

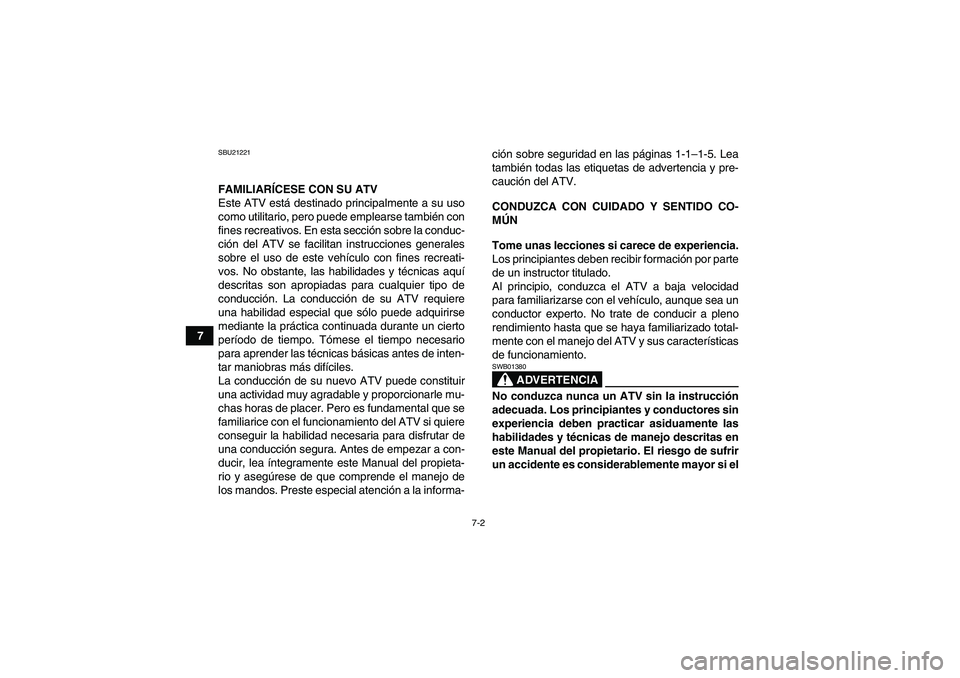

7-2
7
SBU21221FAMILIARÍCESE CON SU ATV
Este ATV está destinado principalmente a su uso
como utilitario, pero puede emplearse también con
fines recreativos. En esta sección sobre la conduc-
ción del ATV se facilitan instrucciones generales
sobre el uso de este vehículo con fines recreati-
vos. No obstante, las habilidades y técnicas aquí
descritas son apropiadas para cualquier tipo de
conducción. La conducción de su ATV requiere
una habilidad especial que sólo puede adquirirse
mediante la práctica continuada durante un cierto
período de tiempo. Tómese el tiempo necesario
para aprender las técnicas básicas antes de inten-
tar maniobras más difíciles.
La conducción de su nuevo ATV puede constituir
una actividad muy agradable y proporcionarle mu-
chas horas de placer. Pero es fundamental que se
familiarice con el funcionamiento del ATV si quiere
conseguir la habilidad necesaria para disfrutar de
una conducción segura. Antes de empezar a con-
ducir, lea íntegramente este Manual del propieta-
rio y asegúrese de que comprende el manejo de
los mandos. Preste especial atención a la informa-ción sobre seguridad en las páginas 1-1–1-5. Lea
también todas las etiquetas de advertencia y pre-
caución del ATV.
CONDUZCA CON CUIDADO Y SENTIDO CO-
MÚN
Tome unas lecciones si carece de experiencia.
Los principiantes deben recibir formación por parte
de un instructor titulado.
Al principio, conduzca el ATV a baja velocidad
para familiarizarse con el vehículo, aunque sea un
conductor experto. No trate de conducir a pleno
rendimiento hasta que se haya familiarizado total-
mente con el manejo del ATV y sus características
de funcionamiento.
ADVERTENCIA
SWB01380No conduzca nunca un ATV sin la instrucción
adecuada. Los principiantes y conductores sin
experiencia deben practicar asiduamente las
habilidades y técnicas de manejo descritas en
este Manual del propietario. El riesgo de sufrir
un accidente es considerablemente mayor si el
U2C661S0.book Page 2 Thursday, March 16, 2006 1:15 PM

7-3
7 conductor desconoce el manejo adecuado del
ATV en las diferentes situaciones y tipos de te-
rreno.
La conducción de su ATV requiere una habili-
dad que sólo puede adquirirse mediante la
práctica continuada durante un cierto período
de tiempo.
Tómese el tiempo necesario para aprender las
técnicas básicas antes de intentar maniobras más
difíciles.
No recomendado para jóvenes menores de 16
años.
ADVERTENCIA
SWB01390Un niño menor de 16 años no debe conducir
nunca un ATV con motor de cilindrada supe-
rior a 90 cc. El uso por parte de menores de
ATV no recomendados para su edad puede
causar lesiones graves e incluso la muerte delmenor.Este ATV está diseñado para transportar úni-
camente al conductor y la carga: está prohibi-
do llevar pasajeros.
ADVERTENCIA
SWB01400No lleve nunca pasajeros. El sillín largo tiene
por objeto permitir al conductor desplazarse a
la posición necesaria durante la marcha. No es
para llevar pasajeros. Transportar un pasajero
en este ATV reduce considerablemente la posi-
bilidad de equilibrar y controlar la máquina.
Eso puede ocasionar un accidente con el con-
siguiente riesgo de lesiones para el conductory el pasajero.
U2C661S0.book Page 3 Thursday, March 16, 2006 1:15 PM

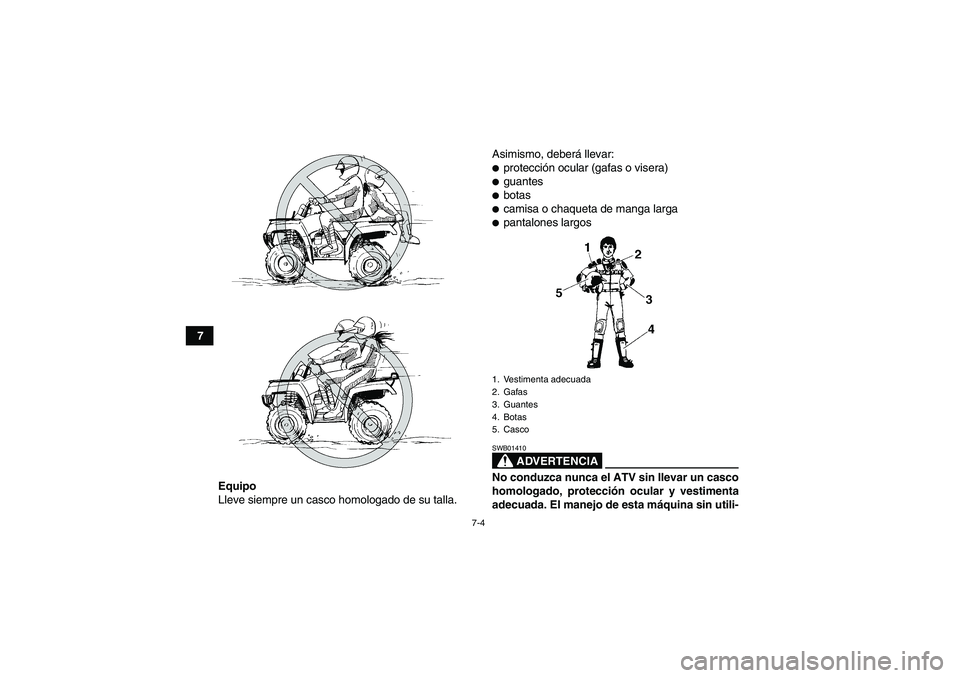

7-4
7
Equipo
Lleve siempre un casco homologado de su talla.Asimismo, deberá llevar:

protección ocular (gafas o visera)
guantes
botas
camisa o chaqueta de manga larga
pantalones largos
ADVERTENCIA
SWB01410No conduzca nunca el ATV sin llevar un casco
homologado, protección ocular y vestimenta
adecuada. El manejo de esta máquina sin utili-1. Vestimenta adecuada
2. Gafas
3. Guantes
4. Botas
5. Casco
U2C661S0.book Page 4 Thursday, March 16, 2006 1:15 PM

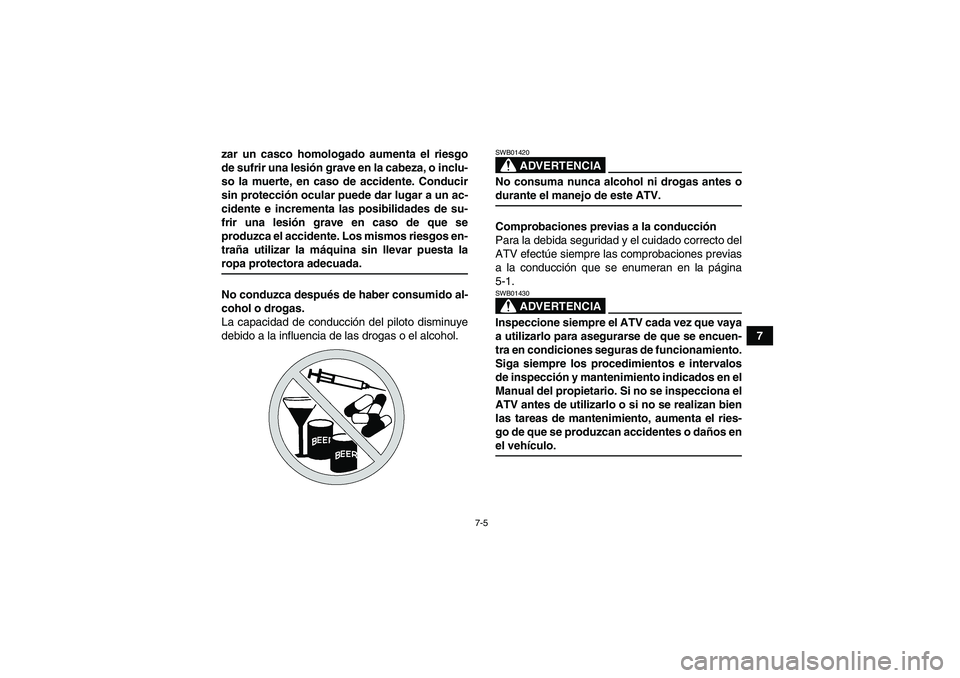

7-5
7 zar un casco homologado aumenta el riesgo
de sufrir una lesión grave en la cabeza, o inclu-
so la muerte, en caso de accidente. Conducir
sin protección ocular puede dar lugar a un ac-
cidente e incrementa las posibilidades de su-
frir una lesión grave en caso de que se
produzca el accidente. Los mismos riesgos en-
traña utilizar la máquina sin llevar puesta la
ropa protectora adecuada.
No conduzca después de haber consumido al-
cohol o drogas.
La capacidad de conducción del piloto disminuye
debido a la influencia de las drogas o el alcohol.
ADVERTENCIA
SWB01420No consuma nunca alcohol ni drogas antes odurante el manejo de este ATV.
Comprobaciones previas a la conducción
Para la debida seguridad y el cuidado correcto del
ATV efectúe siempre las comprobaciones previas
a la conducción que se enumeran en la página
5-1.
ADVERTENCIA
SWB01430Inspeccione siempre el ATV cada vez que vaya
a utilizarlo para asegurarse de que se encuen-
tra en condiciones seguras de funcionamiento.
Siga siempre los procedimientos e intervalos
de inspección y mantenimiento indicados en el
Manual del propietario. Si no se inspecciona el
ATV antes de utilizarlo o si no se realizan bien
las tareas de mantenimiento, aumenta el ries-
go de que se produzcan accidentes o daños enel vehículo.
U2C661S0.book Page 5 Thursday, March 16, 2006 1:15 PM

7-6
7
ADVERTENCIA
SWB01440Utilice siempre los neumáticos del tamaño y
tipo especificados para este vehículo en la pá-
gina 5-6 de este manual. Mantenga siempre los
neumáticos a la presión de inflado correcta
que se indica en la página 5-7. El uso de neu-
máticos inadecuados o la conducción del ATV
con los neumáticos inflados a presiones inco-
rrectas o desiguales pueden dar lugar a pérdi-das de control, con riesgo de accidente.
No conduzca a velocidades excesivas para su
capacidad o las condiciones existentes.
ADVERTENCIA
SWB01450Circule siempre a una velocidad adecuada al
terreno, la visibilidad, las condiciones de ma-
nejo y su experiencia. Si conduce este ATV a
velocidades excesivas para su capacidad o las
condiciones existentes, se incrementarán las
posibilidades de que pierda el control del vehí-culo, lo que puede provocar un accidente.Limitador de velocidad
Para los conductores sin experiencia en el manejo
de este modelo, el alojamiento de la maneta de
aceleración va provisto de un limitador de veloci-
dad. El limitador de velocidad evita que se abra por
completo el acelerador, incluso cuando se presio-
na al máximo la maneta de aceleración. Enroscan-
do el tornillo de ajuste se limita la potencia máxima
disponible del motor y se reduce la velocidad
máxima del ATV. Girando el tornillo de ajuste ha-
cia dentro se reduce la velocidad punta y, girándo-
lo hacia fuera, se aumenta. (Véase la página
4-13).
1. Tornillo de ajuste
U2C661S0.book Page 6 Thursday, March 16, 2006 1:15 PM
