10*Cojinetes de ruedaCompruebe si hay daños o elementos que no es-
tén apretados y sustitúyalos si es necesario.√ √√√
11*Pivotes del brazo
superior e inferiorLubrique con grasa a base de jabón de litio.√√√
12*Correa trapezoidalCompruebe si hay desgaste, grietas u otros daños
y sustitúyala si es necesario.√ √√√
13*Junta universal del
cardánLubrique con grasa a base de jabón de litio.√√√
14*Fijaciones del basti-
dorCompruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados.√√√√√
15*Conjuntos amorti-
guadoresCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe si hay fugas de aceite y sustituya las
piezas si es necesario.√√√
16*Bujes del estabiliza-
dorCompruebe si hay grietas u otros daños y sustitú-
yalos si es necesario.√√√
17*Pivotes del muñónLubrique con grasa a base de jabón de litio.√√√
18*DirecciónCompruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
Compruebe la convergencia y realice ajustes si es
necesario.√√√√√
19*Montura del motorCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.√√√
20*Guardapolvos de
ejesCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.√√√√√ NºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300U2C661S0.book Page 5 Thursday, March 16, 2006 1:15 PM

8-6
8

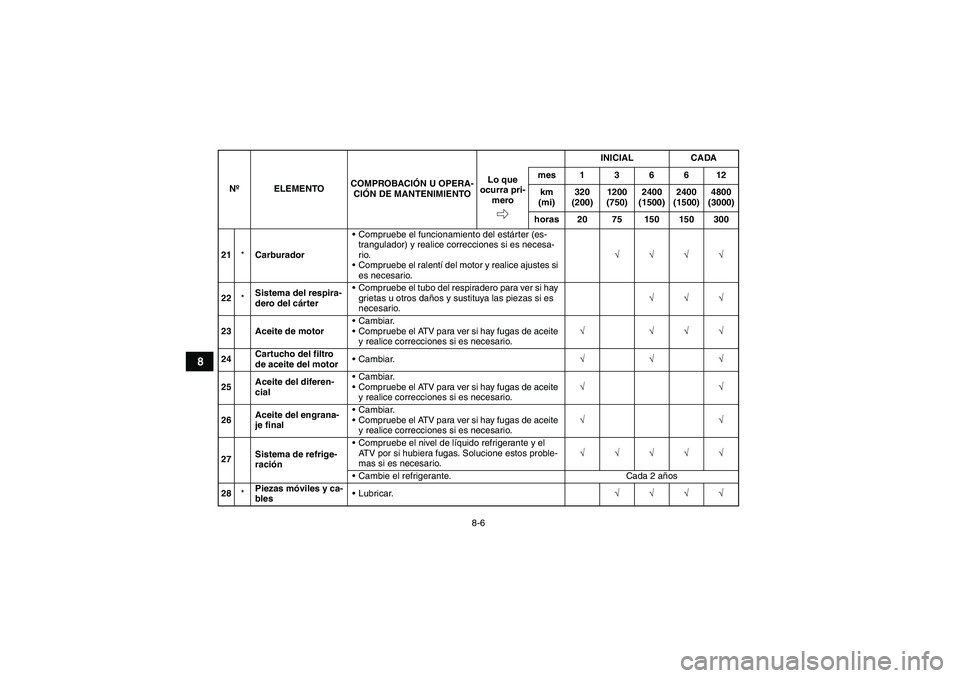

21*CarburadorCompruebe el funcionamiento del estárter (es-
trangulador) y realice correcciones si es necesa-
rio.
Compruebe el ralentí del motor y realice ajustes si
es necesario.√√√√
22*Sistema del respira-
dero del cárterCompruebe el tubo del respiradero para ver si hay
grietas u otros daños y sustituya las piezas si es
necesario.√√√
23 Aceite de motorCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√ √√√
24Cartucho del filtro
de aceite del motorCambiar.√√√
25Aceite del diferen-
cialCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√√
26Aceite del engrana-
je finalCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√√
27Sistema de refrige-
raciónCompruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario.√√√√√
Cambie el refrigerante. Cada 2 años
28*Piezas móviles y ca-
blesLubricar.√√√√ NºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300U2C661S0.book Page 6 Thursday, March 16, 2006 1:15 PM

8-7
8
29*Cable del sistema
de seguridad de la
palanca de selec-
ción de marchasCompruebe el funcionamiento y realice ajustes o
sustituya las piezas si es necesario.√√√
30*Cable y alojamiento
de la maneta de
aceleraciónCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el juego libre del cable del acelerador
y realice ajustes si es necesario.
Engrase el cable y el alojamiento de la maneta de
aceleración.√√√√√
31*Sistema de escapeCompruebe si hay fugas y sustituya las juntas si
es necesario.
Compruebe si hay elementos que no estén apre-
tados y apriete todas las bridas con tornillo y las
juntas si es necesario.√√√
32 ParachispasLimpiar.√√√
33*Interruptores de fre-
no delantero y tra-
seroCompruebe el funcionamiento y realice correccio-
nes si es necesario.√√√√√
34*Luces e interrupto-
resCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Ajuste las luces del faro.√√√√√ NºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300U2C661S0.book Page 7 Thursday, March 16, 2006 1:15 PM

8-8
8
SBU23070NOTA:
El filtro de aire requiere un servicio más frecuente cuando conduzca en lugares especialmente húmedos
o polvorientos.
Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el
líquido de freno.Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U2C661S0.book Page 8 Thursday, March 16, 2006 1:15 PM

8-9
8

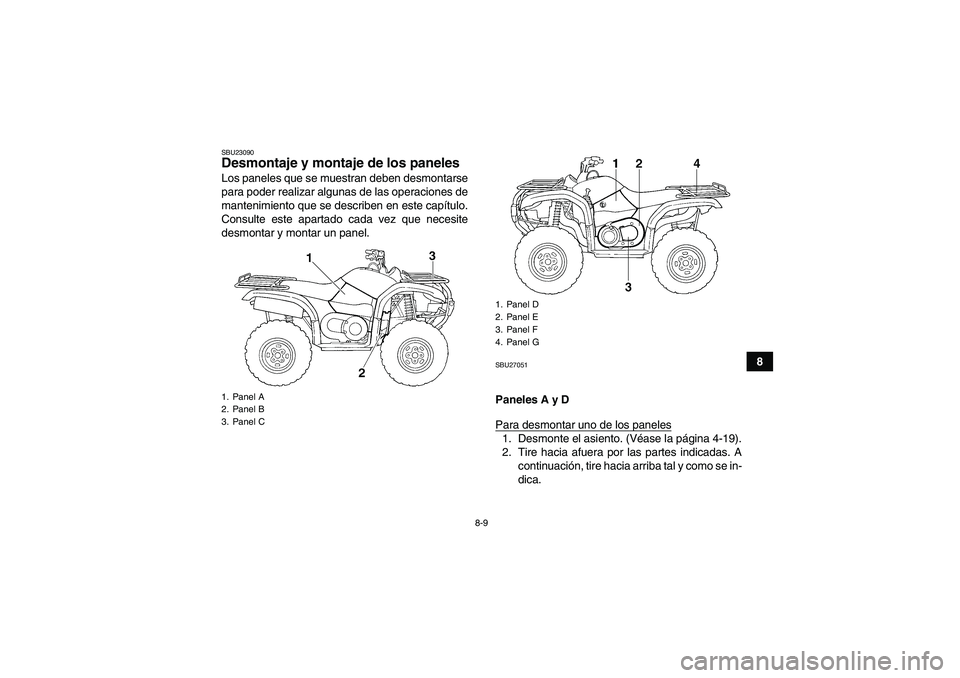

SBU23090Desmontaje y montaje de los paneles Los paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.
SBU27051Paneles A y D
Para desmontar uno de los paneles1. Desmonte el asiento. (Véase la página 4-19).
2. Tire hacia afuera por las partes indicadas. A
continuación, tire hacia arriba tal y como se in-
dica.
1. Panel A
2. Panel B
3. Panel C
1. Panel D
2. Panel E
3. Panel F
4. Panel G
U2C661S0.book Page 9 Thursday, March 16, 2006 1:15 PM

8-10

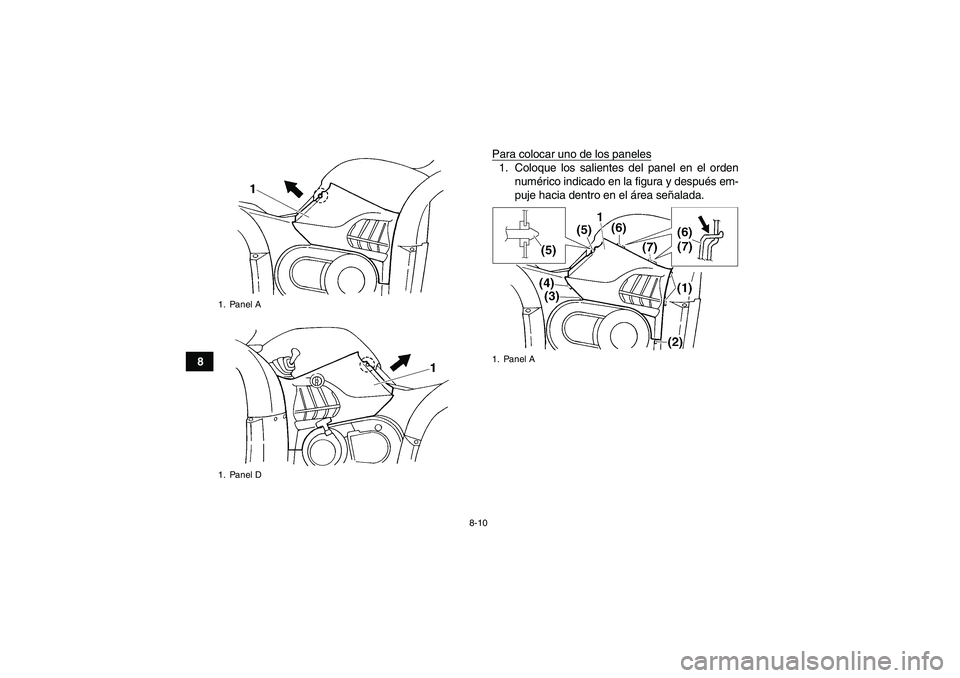

8Para colocar uno de los paneles
1. Coloque los salientes del panel en el orden
numérico indicado en la figura y después em-
puje hacia dentro en el área señalada.
1. Panel A
1. Panel D
1. Panel A
U2C661S0.book Page 10 Thursday, March 16, 2006 1:15 PM

8-11

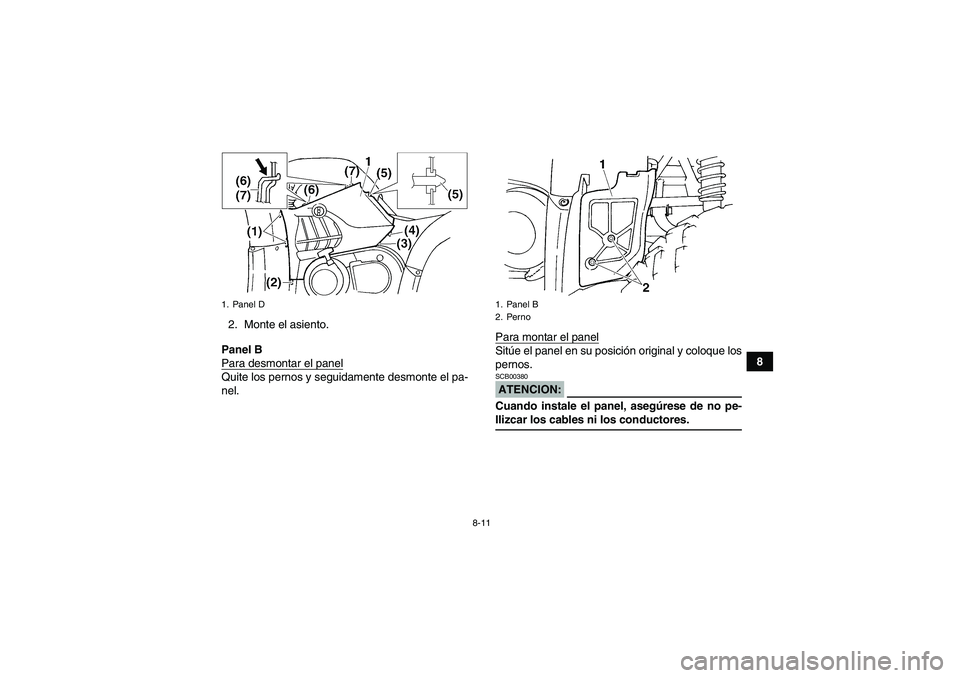

8 2. Monte el asiento.
Panel B
Para desmontar el panel
Quite los pernos y seguidamente desmonte el pa-
nel.Para montar el panel
Sitúe el panel en su posición original y coloque los
pernos.ATENCION:SCB00380Cuando instale el panel, asegúrese de no pe-llizcar los cables ni los conductores.
1. Panel D
1. Panel B
2. Perno
U2C661S0.book Page 11 Thursday, March 16, 2006 1:15 PM

8-12

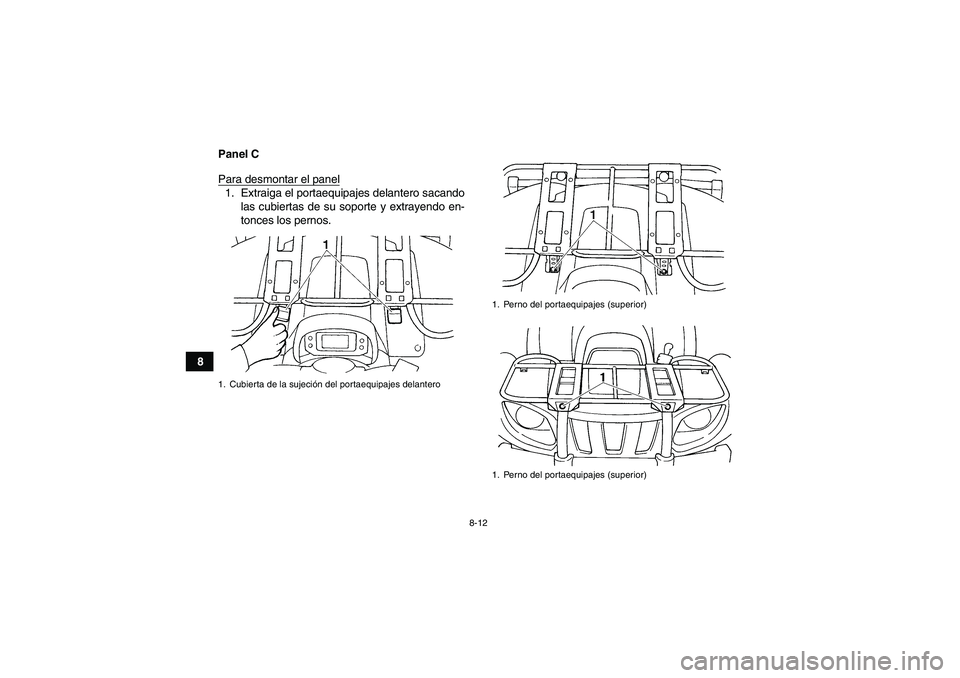

8Panel C
Para desmontar el panel
1. Extraiga el portaequipajes delantero sacando
las cubiertas de su soporte y extrayendo en-
tonces los pernos.1. Cubierta de la sujeción del portaequipajes delantero
1. Perno del portaequipajes (superior)
1. Perno del portaequipajes (superior)
