4-17
4

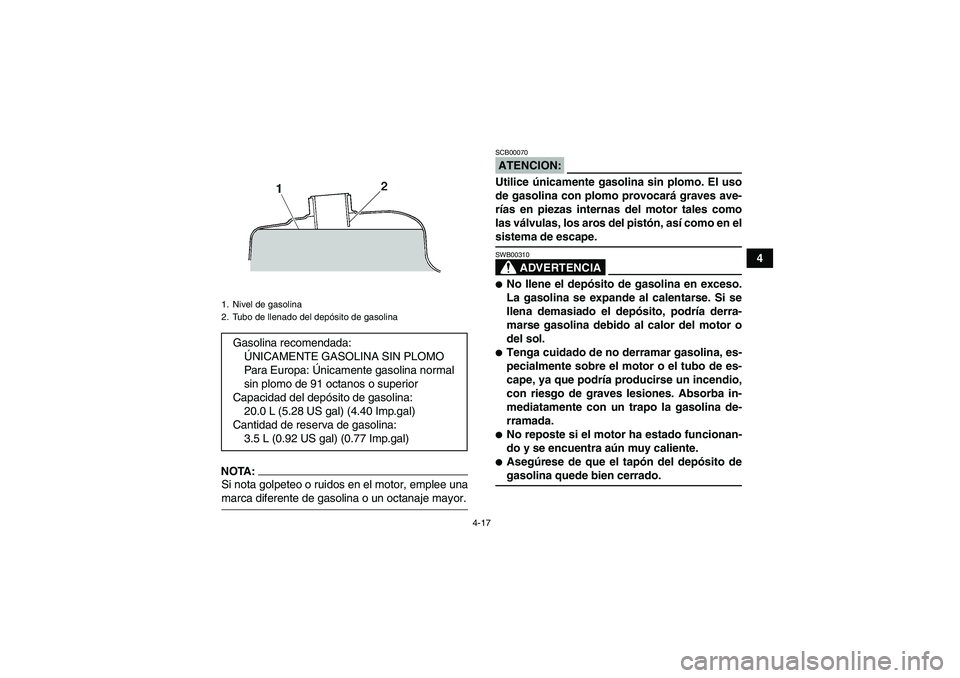

NOTA:Si nota golpeteo o ruidos en el motor, emplee unamarca diferente de gasolina o un octanaje mayor.
ATENCION:SCB00070Utilice únicamente gasolina sin plomo. El uso
de gasolina con plomo provocará graves ave-
rías en piezas internas del motor tales como
las válvulas, los aros del pistón, así como en elsistema de escape.
ADVERTENCIA
SWB00310
No llene el depósito de gasolina en exceso.
La gasolina se expande al calentarse. Si se
llena demasiado el depósito, podría derra-
marse gasolina debido al calor del motor o
del sol.
Tenga cuidado de no derramar gasolina, es-
pecialmente sobre el motor o el tubo de es-
cape, ya que podría producirse un incendio,
con riesgo de graves lesiones. Absorba in-
mediatamente con un trapo la gasolina de-
rramada.
No reposte si el motor ha estado funcionan-
do y se encuentra aún muy caliente.
Asegúrese de que el tapón del depósito degasolina quede bien cerrado.
1. Nivel de gasolina
2. Tubo de llenado del depósito de gasolinaGasolina recomendada:
ÚNICAMENTE GASOLINA SIN PLOMO
Para Europa: Únicamente gasolina normal
sin plomo de 91 octanos o superior
Capacidad del depósito de gasolina:
20.0 L (5.28 US gal) (4.40 Imp.gal)
Cantidad de reserva de gasolina:
3.5 L (0.92 US gal) (0.77 Imp.gal)
U2C661S0.book Page 17 Thursday, March 16, 2006 1:15 PM

4-18
4

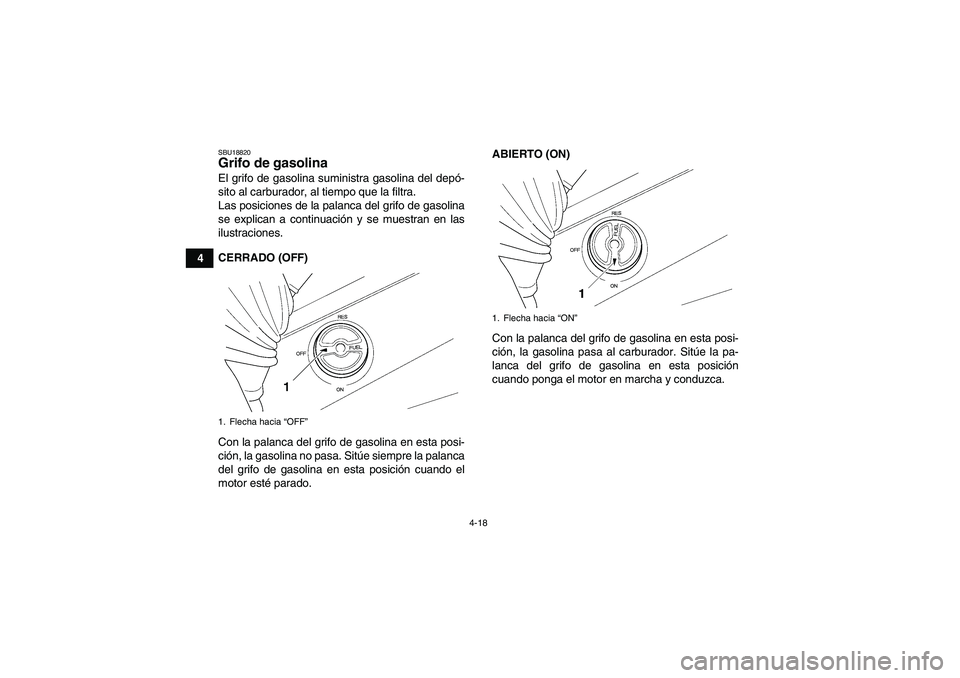

SBU18820Grifo de gasolina El grifo de gasolina suministra gasolina del depó-
sito al carburador, al tiempo que la filtra.
Las posiciones de la palanca del grifo de gasolina
se explican a continuación y se muestran en las
ilustraciones.
CERRADO (OFF)
Con la palanca del grifo de gasolina en esta posi-
ción, la gasolina no pasa. Sitúe siempre la palanca
del grifo de gasolina en esta posición cuando el
motor esté parado.ABIERTO (ON)
Con la palanca del grifo de gasolina en esta posi-
ción, la gasolina pasa al carburador. Sitúe la pa-
lanca del grifo de gasolina en esta posición
cuando ponga el motor en marcha y conduzca.1. Flecha hacia “OFF”
1. Flecha hacia “ON”
U2C661S0.book Page 18 Thursday, March 16, 2006 1:15 PM

4-19

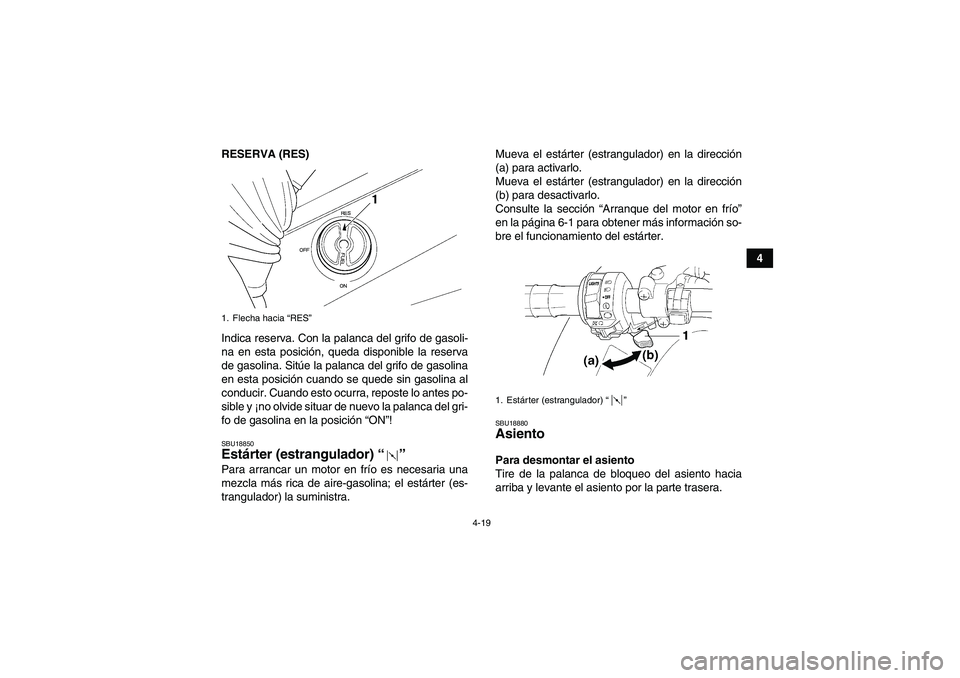

4 RESERVA (RES)
Indica reserva. Con la palanca del grifo de gasoli-
na en esta posición, queda disponible la reserva
de gasolina. Sitúe la palanca del grifo de gasolina
en esta posición cuando se quede sin gasolina al
conducir. Cuando esto ocurra, reposte lo antes po-
sible y ¡no olvide situar de nuevo la palanca del gri-
fo de gasolina en la posición “ON”!
SBU18850Estárter (estrangulador) “” Para arrancar un motor en frío es necesaria una
mezcla más rica de aire-gasolina; el estárter (es-
trangulador) la suministra.Mueva el estárter (estrangulador) en la dirección
(a) para activarlo.
Mueva el estárter (estrangulador) en la dirección
(b) para desactivarlo.
Consulte la sección “Arranque del motor en frío”
en la página 6-1 para obtener más información so-
bre el funcionamiento del estárter.
SBU18880Asiento Para desmontar el asiento
Tire de la palanca de bloqueo del asiento hacia
arriba y levante el asiento por la parte trasera.
1. Flecha hacia “RES”
1. Estárter (estrangulador) “”
U2C661S0.book Page 19 Thursday, March 16, 2006 1:15 PM

4-20
4
Para montar el asiento
Inserte los salientes de la parte delantera del
asiento en los soportes del mismo y empuje el
asiento hacia abajo por la parte trasera.
NOTA:Asegúrese de que el asiento esté bien fijo.
SBU27090Compartimento porta objetos El compartimento porta objetos está situado deba-
jo del asiento. (Véase la página 4-19).
Cuando guarde el manual del propietario u otros
documentos en el compartimento porta objetos,
no olvide colocarlos en una bolsa de plástico para
que no se mojen. Cuando lave el ATV, evite que
entre agua en el compartimento porta objetos.
1. Asiento
2. Palanca de bloqueo del asiento
1. Saliente
2. Soporte del asiento
U2C661S0.book Page 20 Thursday, March 16, 2006 1:15 PM

4-21
4

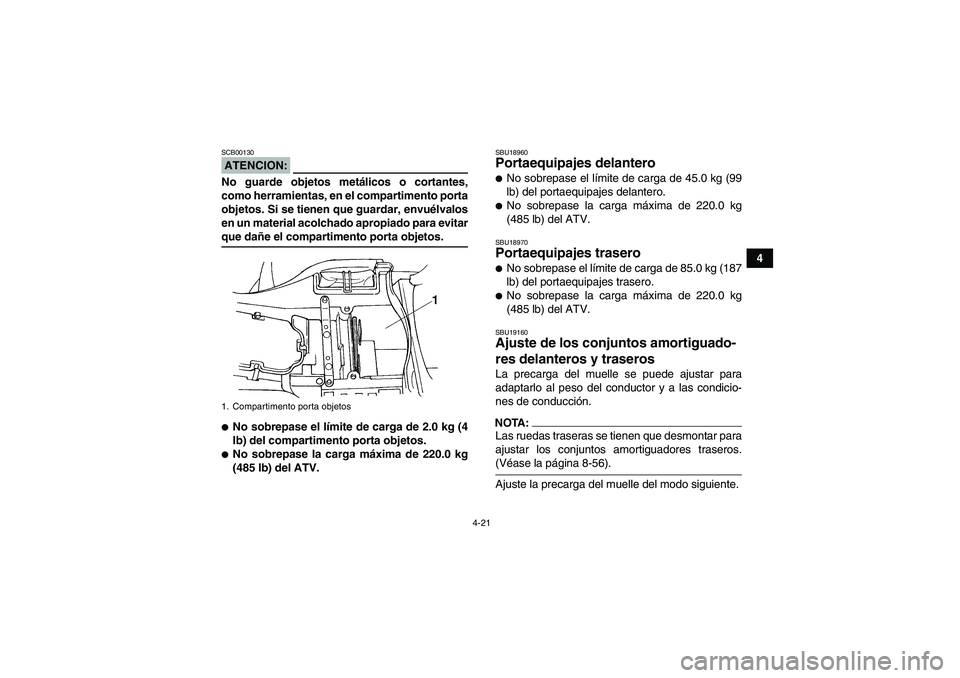

ATENCION:SCB00130No guarde objetos metálicos o cortantes,
como herramientas, en el compartimento porta
objetos. Si se tienen que guardar, envuélvalos
en un material acolchado apropiado para evitarque dañe el compartimento porta objetos.
No sobrepase el límite de carga de 2.0 kg (4
lb) del compartimento porta objetos.
No sobrepase la carga máxima de 220.0 kg
(485 lb) del ATV.
SBU18960Portaequipajes delantero
No sobrepase el límite de carga de 45.0 kg (99
lb) del portaequipajes delantero.
No sobrepase la carga máxima de 220.0 kg
(485 lb) del ATV.SBU18970Portaequipajes trasero
No sobrepase el límite de carga de 85.0 kg (187
lb) del portaequipajes trasero.
No sobrepase la carga máxima de 220.0 kg
(485 lb) del ATV.SBU19160Ajuste de los conjuntos amortiguado-
res delanteros y traseros La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.NOTA:Las ruedas traseras se tienen que desmontar para
ajustar los conjuntos amortiguadores traseros.(Véase la página 8-56).
Ajuste la precarga del muelle del modo siguiente.
1. Compartimento porta objetosU2C661S0.book Page 21 Thursday, March 16, 2006 1:15 PM

4-22

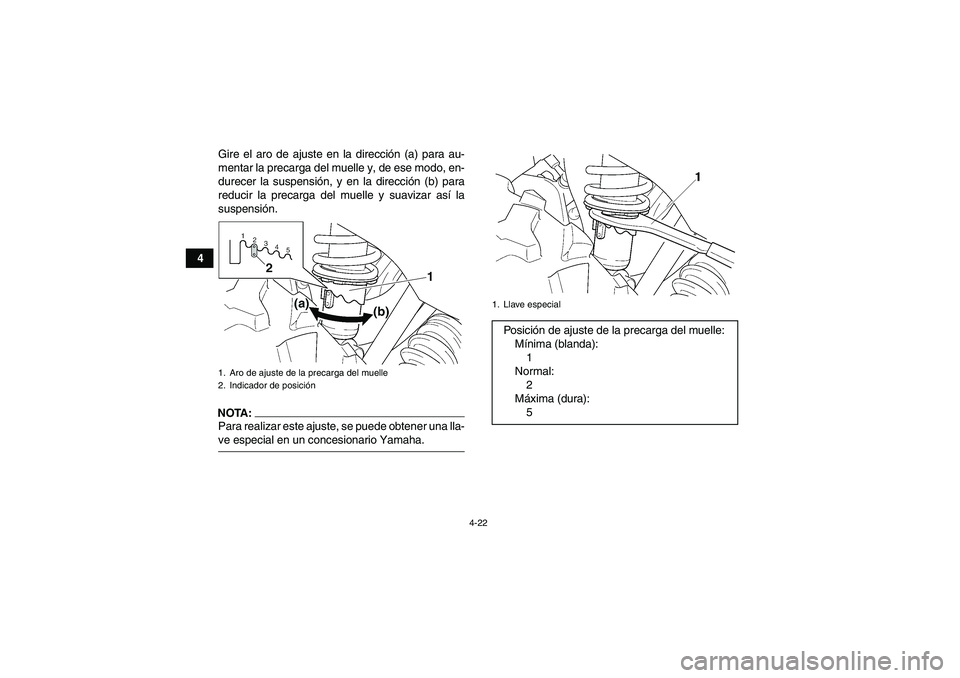

4Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.
NOTA:Para realizar este ajuste, se puede obtener una lla-ve especial en un concesionario Yamaha.1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
1. Llave especialPosición de ajuste de la precarga del muelle:
Mínima (blanda):
1
Normal:
2
Máxima (dura):
5
U2C661S0.book Page 22 Thursday, March 16, 2006 1:15 PM

4-23
4

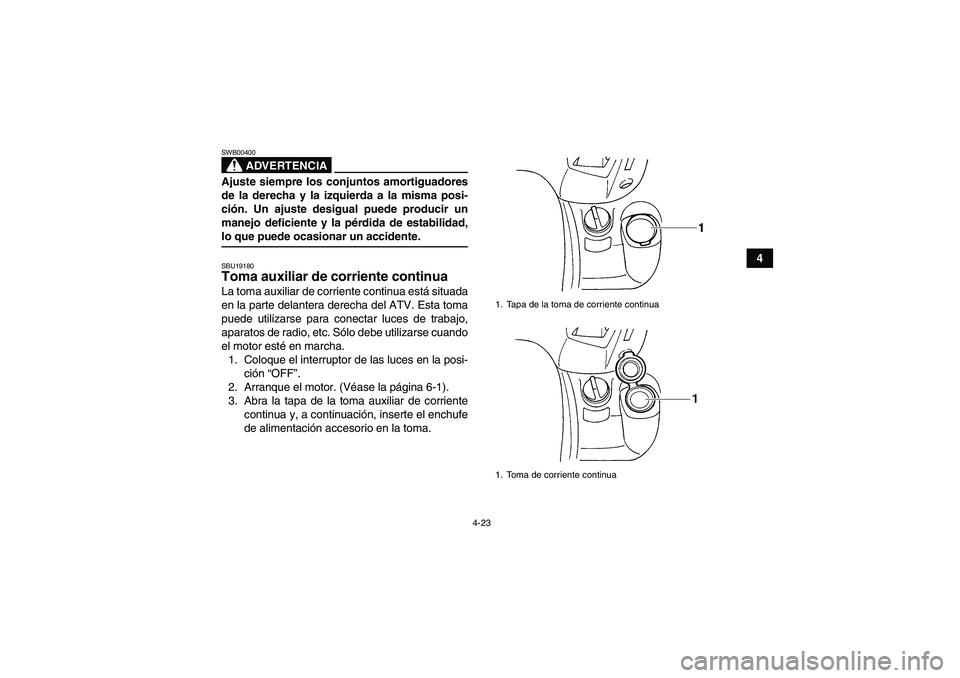

ADVERTENCIA
SWB00400Ajuste siempre los conjuntos amortiguadores
de la derecha y la izquierda a la misma posi-
ción. Un ajuste desigual puede producir un
manejo deficiente y la pérdida de estabilidad,lo que puede ocasionar un accidente.SBU19180Toma auxiliar de corriente continua La toma auxiliar de corriente continua está situada
en la parte delantera derecha del ATV. Esta toma
puede utilizarse para conectar luces de trabajo,
aparatos de radio, etc. Sólo debe utilizarse cuando
el motor esté en marcha.
1. Coloque el interruptor de las luces en la posi-
ción “OFF”.
2. Arranque el motor. (Véase la página 6-1).
3. Abra la tapa de la toma auxiliar de corriente
continua y, a continuación, inserte el enchufe
de alimentación accesorio en la toma.
1. Tapa de la toma de corriente continua
1. Toma de corriente continua
U2C661S0.book Page 23 Thursday, March 16, 2006 1:15 PM

4-24
44. Cuando no utilice la toma auxiliar de corriente
continua, cúbrala con la tapa.
ATENCION:SCB00120
No utilice accesorios que necesiten más ca-
pacidad de la máxima indicada anteriormen-
te. Esto puede producir una sobrecarga en el
circuito y hacer que los fusibles se fundan.
Si se utilizan los accesorios con el motor
apagado o con los faros encendidos, la bate-
ría se descargará y el arranque del motor
puede resultar difícil.
No utilice un encendedor de automóvil u
otros accesorios con un enchufe que se ca-liente ya que la toma puede verse dañada. Capacidad nominal máxima de la toma auxiliar
de corriente continua:
CC 12 V, 120 W (10 A)
