2007 YAMAHA GRIZZLY 660 Manuale de Empleo (in Spanish)

7-15
7 Este procedimiento deberá practicarse muchas
veces, a velocidad reducida, en una zona amplia
sin pavimentar. Si se utiliza una técnica incorrecta,
el ATV podría continuar marchando en línea recta.
Si el ATV no gira, pare y practique de nuevo el pro-
cedimiento. Si la superficie del terreno estuviera
suelta o resbaladiza, puede dar resultado cargar
más el peso del cuerpo sobre las ruedas delante-
ras desplazándose hacia delante en el sillín.
Una vez aprendida esta técnica, deberá ser capaz
de ejecutarla a velocidades más altas o en curvas
más cerradas.
Los procedimientos de conducción incorrectos, ta-
les como las aceleraciones y reducciones bruscas,
las frenadas excesivas, los movimientos inade-
cuados del cuerpo o una velocidad excesiva para
lo cerrado de una curva, pueden hacer volcar el
ATV. Si el ATV comienza a volcar hacia el exterior
mientras se toma una curva, inclínese aún más
hacia el interior. También puede ser necesario re-
ducir la velocidad gradualmente y girar la dirección
hacia el exterior de la curva para evitar el vuelco.
Recuerde: evite el uso de velocidades altas hasta
que esté totalmente familiarizado con el manejo de
su ATV.SUBIDA DE PENDIENTES
Utilice las técnicas adecuadas para evitar volcar el
vehículo en pendientes. Asegúrese de que puede
maniobrar correctamente con su ATV sobre terre-
no llano antes de intentar subir cualquier pendien-
te y, a continuación, practique primero en
pendientes suaves. No intente subidas más difíci-
les hasta que haya perfeccionado su técnica. En
cualquier caso, evite las pendientes con superfi-
cies sueltas, resbaladizas o con obstáculos que
puedan hacerle perder el control.
ADVERTENCIA
SWB01580No conduzca el ATV en pendientes demasiado
pronunciadas para la máquina o para su peri-
cia. El vehículo puede volcar con mayor facili-
dad en pendientes muy pronunciadas que en
superficies llanas o con pendientes suaves.
Practique en pendientes más suaves antes deintentarlo en otras más empinadas.
Al subir una pendiente es importante desplazar el
peso a la parte delantera del ATV. Esto puede
conseguirse inclinándose hacia delante y, en las
pendientes muy pronunciadas, poniéndose de pie
sobre las estriberas e inclinándose por encima del
manillar.
U2C661S0.book Page 15 Thursday, March 16, 2006 1:15 PM

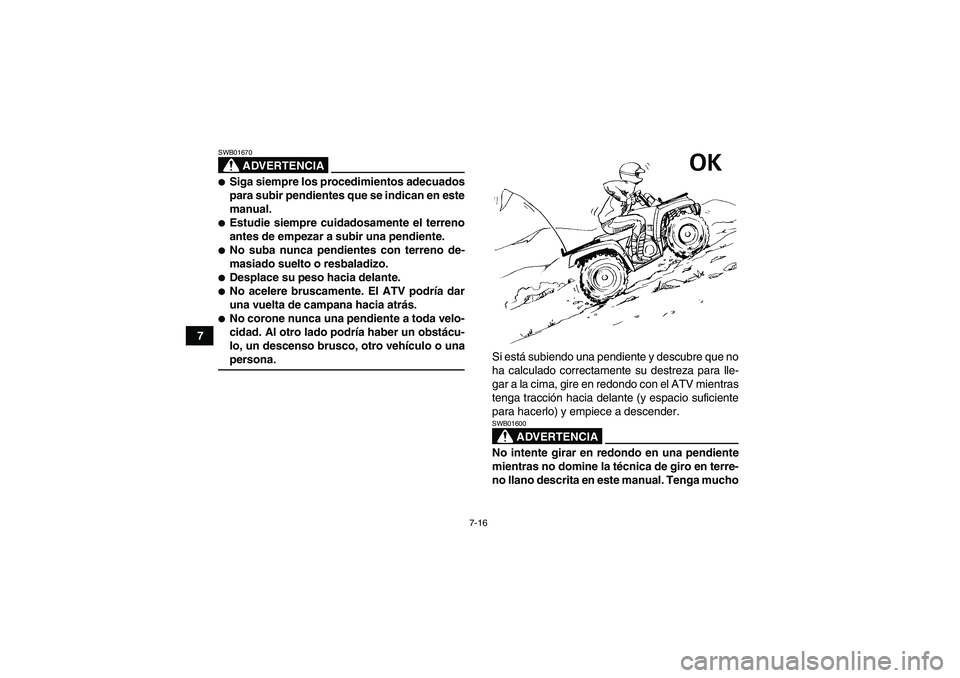

7-16
7
ADVERTENCIA
SWB01670
Siga siempre los procedimientos adecuados
para subir pendientes que se indican en este
manual.
Estudie siempre cuidadosamente el terreno
antes de empezar a subir una pendiente.
No suba nunca pendientes con terreno de-
masiado suelto o resbaladizo.
Desplace su peso hacia delante.
No acelere bruscamente. El ATV podría dar
una vuelta de campana hacia atrás.
No corone nunca una pendiente a toda velo-
cidad. Al otro lado podría haber un obstácu-
lo, un descenso brusco, otro vehículo o unapersona.Si está subiendo una pendiente y descubre que no
ha calculado correctamente su destreza para lle-
gar a la cima, gire en redondo con el ATV mientras
tenga tracción hacia delante (y espacio suficiente
para hacerlo) y empiece a descender.
ADVERTENCIA
SWB01600No intente girar en redondo en una pendiente
mientras no domine la técnica de giro en terre-
no llano descrita en este manual. Tenga mucho
U2C661S0.book Page 16 Thursday, March 16, 2006 1:15 PM

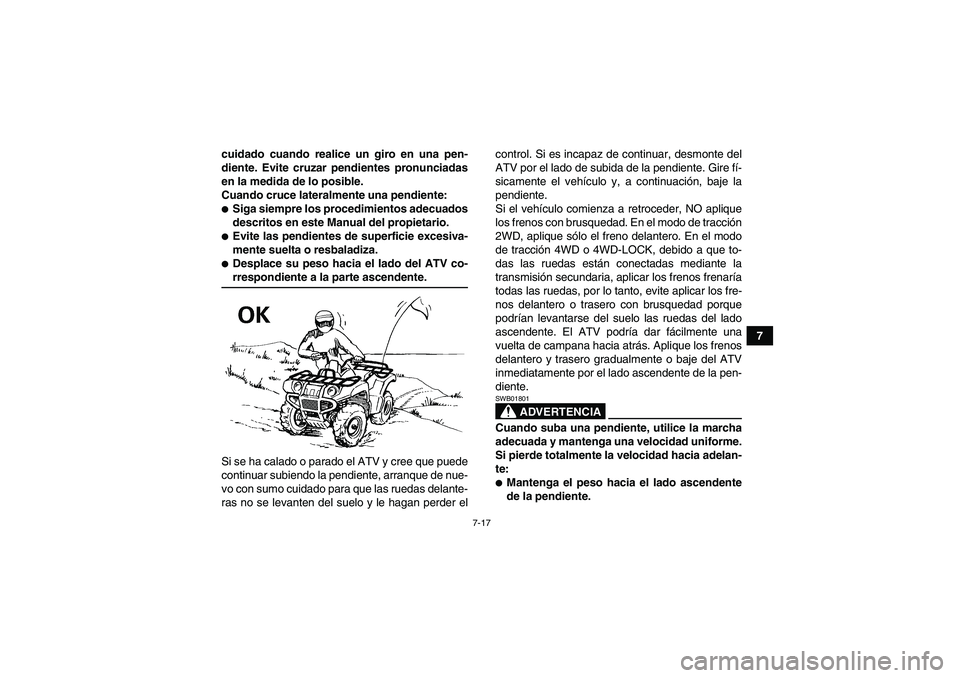

7-17
7 cuidado cuando realice un giro en una pen-
diente. Evite cruzar pendientes pronunciadas
en la medida de lo posible.
Cuando cruce lateralmente una pendiente:

Siga siempre los procedimientos adecuados
descritos en este Manual del propietario.
Evite las pendientes de superficie excesiva-
mente suelta o resbaladiza.
Desplace su peso hacia el lado del ATV co-rrespondiente a la parte ascendente.
Si se ha calado o parado el ATV y cree que puede
continuar subiendo la pendiente, arranque de nue-
vo con sumo cuidado para que las ruedas delante-
ras no se levanten del suelo y le hagan perder elcontrol. Si es incapaz de continuar, desmonte del
ATV por el lado de subida de la pendiente. Gire fí-
sicamente el vehículo y, a continuación, baje la
pendiente.
Si el vehículo comienza a retroceder, NO aplique
los frenos con brusquedad. En el modo de tracción
2WD, aplique sólo el freno delantero. En el modo
de tracción 4WD o 4WD-LOCK, debido a que to-
das las ruedas están conectadas mediante la
transmisión secundaria, aplicar los frenos frenaría
todas las ruedas, por lo tanto, evite aplicar los fre-
nos delantero o trasero con brusquedad porque
podrían levantarse del suelo las ruedas del lado
ascendente. El ATV podría dar fácilmente una
vuelta de campana hacia atrás. Aplique los frenos
delantero y trasero gradualmente o baje del ATV
inmediatamente por el lado ascendente de la pen-
diente.
ADVERTENCIA
SWB01801Cuando suba una pendiente, utilice la marcha
adecuada y mantenga una velocidad uniforme.
Si pierde totalmente la velocidad hacia adelan-
te:
Mantenga el peso hacia el lado ascendente
de la pendiente.
U2C661S0.book Page 17 Thursday, March 16, 2006 1:15 PM

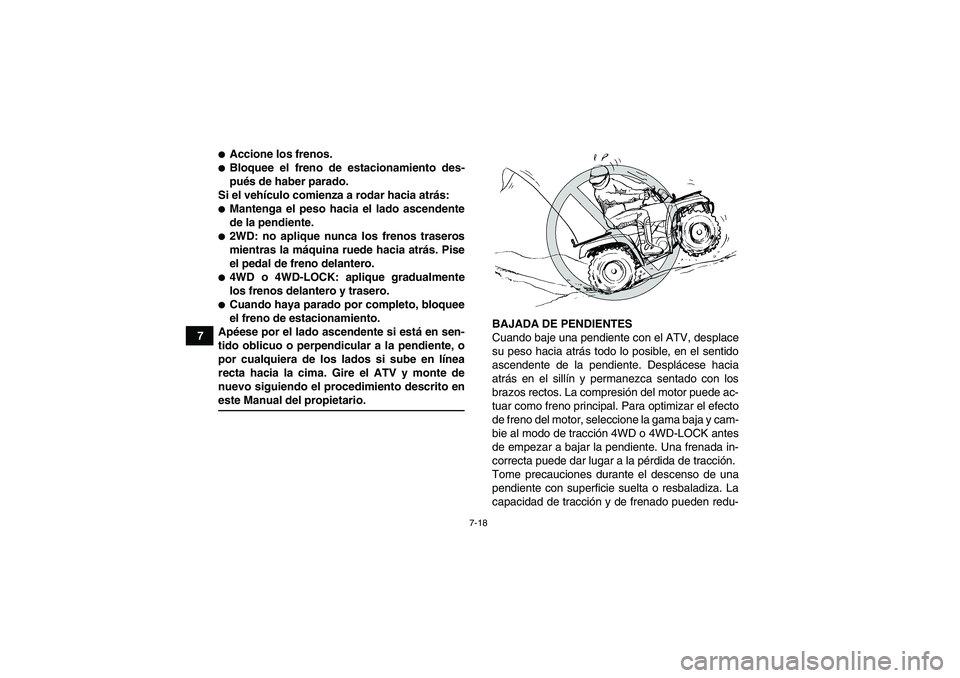

7-18
7

Accione los frenos.
Bloquee el freno de estacionamiento des-
pués de haber parado.
Si el vehículo comienza a rodar hacia atrás:
Mantenga el peso hacia el lado ascendente
de la pendiente.
2WD: no aplique nunca los frenos traseros
mientras la máquina ruede hacia atrás. Pise
el pedal de freno delantero.
4WD o 4WD-LOCK: aplique gradualmente
los frenos delantero y trasero.
Cuando haya parado por completo, bloquee
el freno de estacionamiento.
Apéese por el lado ascendente si está en sen-
tido oblicuo o perpendicular a la pendiente, o
por cualquiera de los lados si sube en línea
recta hacia la cima. Gire el ATV y monte de
nuevo siguiendo el procedimiento descrito eneste Manual del propietario.BAJADA DE PENDIENTES
Cuando baje una pendiente con el ATV, desplace
su peso hacia atrás todo lo posible, en el sentido
ascendente de la pendiente. Desplácese hacia
atrás en el sillín y permanezca sentado con los
brazos rectos. La compresión del motor puede ac-
tuar como freno principal. Para optimizar el efecto
de freno del motor, seleccione la gama baja y cam-
bie al modo de tracción 4WD o 4WD-LOCK antes
de empezar a bajar la pendiente. Una frenada in-
correcta puede dar lugar a la pérdida de tracción.
Tome precauciones durante el descenso de una
pendiente con superficie suelta o resbaladiza. La
capacidad de tracción y de frenado pueden redu-U2C661S0.book Page 18 Thursday, March 16, 2006 1:15 PM

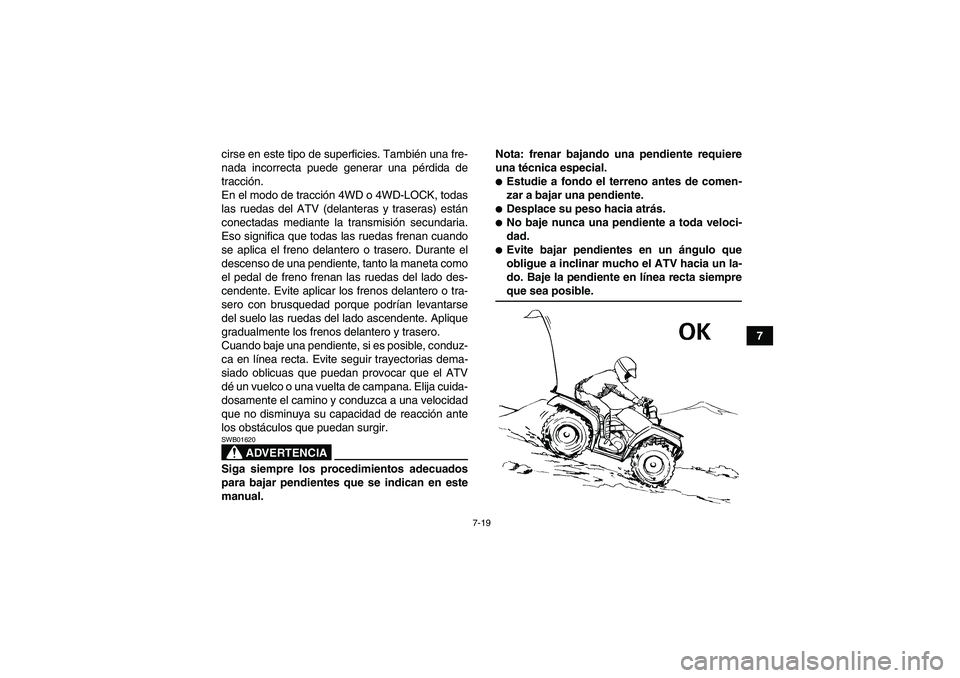

7-19
7 cirse en este tipo de superficies. También una fre-
nada incorrecta puede generar una pérdida de
tracción.
En el modo de tracción 4WD o 4WD-LOCK, todas
las ruedas del ATV (delanteras y traseras) están
conectadas mediante la transmisión secundaria.
Eso significa que todas las ruedas frenan cuando
se aplica el freno delantero o trasero. Durante el
descenso de una pendiente, tanto la maneta como
el pedal de freno frenan las ruedas del lado des-
cendente. Evite aplicar los frenos delantero o tra-
sero con brusquedad porque podrían levantarse
del suelo las ruedas del lado ascendente. Aplique
gradualmente los frenos delantero y trasero.
Cuando baje una pendiente, si es posible, conduz-
ca en línea recta. Evite seguir trayectorias dema-
siado oblicuas que puedan provocar que el ATV
dé un vuelco o una vuelta de campana. Elija cuida-
dosamente el camino y conduzca a una velocidad
que no disminuya su capacidad de reacción ante
los obstáculos que puedan surgir.
ADVERTENCIA
SWB01620Siga siempre los procedimientos adecuados
para bajar pendientes que se indican en este
manual.Nota: frenar bajando una pendiente requiere
una técnica especial.

Estudie a fondo el terreno antes de comen-
zar a bajar una pendiente.
Desplace su peso hacia atrás.
No baje nunca una pendiente a toda veloci-
dad.
Evite bajar pendientes en un ángulo que
obligue a inclinar mucho el ATV hacia un la-
do. Baje la pendiente en línea recta siempreque sea posible.
U2C661S0.book Page 19 Thursday, March 16, 2006 1:15 PM

7-20
7CRUCE DE PENDIENTES
Para cruzar transversalmente una superficie en
pendiente con su ATV, es necesario que distribuya
su peso de manera que pueda mantener el equili-
brio adecuado. Antes de intentar cruzar una pen-
diente, asegúrese de que ha aprendido las
habilidades básicas sobre terreno llano. Evite las
pendientes con superficies resbaladizas y los te-
rrenos accidentados que puedan hacerle perder el
equilibrio.
Mientras cruza la pendiente, mantenga el cuerpo
inclinado en el sentido ascendente de dicha pen-
diente. Puede que sea necesario corregir la direc-
ción al pasar por superficies sueltas, orientando
las ruedas delanteras ligeramente hacia arriba.
Cuando conduzca en pendientes, no efectúe giros
cerrados en sentido ascendente ni descendente.
Si el ATV comienza a volcar, gire gradualmente la
dirección en sentido descendente si no hay ningún
obstáculo en su camino. Al recuperar el equilibrio,
gire de nuevo la dirección en el sentido en que de-
sea circular.
ADVERTENCIA
SWB01631No intente girar en redondo en una pendiente
mientras no domine la técnica de giro en terre-
no llano descrita en este manual. Tenga mucho
cuidado cuando realice un giro en una pen-
diente. Evite cruzar pendientes pronunciadas
en la medida de lo posible.
Cuando cruce lateralmente una pendiente:
Siga siempre los procedimientos adecuados
descritos en este Manual del propietario.
Evite las pendientes de superficie excesiva-
mente suelta o resbaladiza.
Desplace su peso hacia el lado del ATV co-rrespondiente a la parte ascendente.
U2C661S0.book Page 20 Thursday, March 16, 2006 1:15 PM

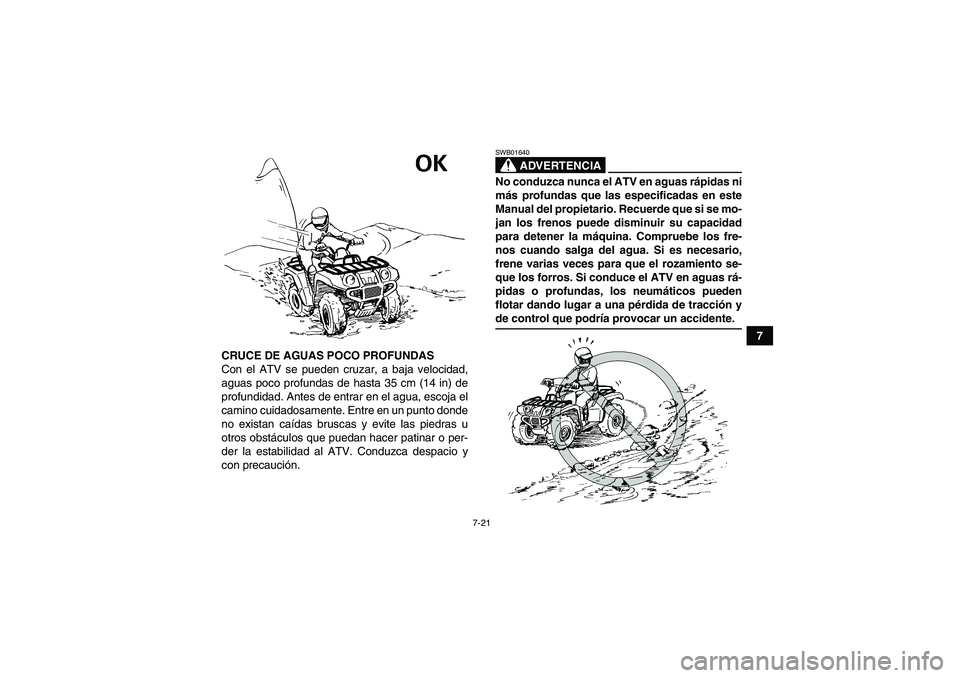

7-21
7
CRUCE DE AGUAS POCO PROFUNDAS
Con el ATV se pueden cruzar, a baja velocidad,
aguas poco profundas de hasta 35 cm (14 in) de
profundidad. Antes de entrar en el agua, escoja el
camino cuidadosamente. Entre en un punto donde
no existan caídas bruscas y evite las piedras u
otros obstáculos que puedan hacer patinar o per-
der la estabilidad al ATV. Conduzca despacio y
con precaución.
ADVERTENCIA
SWB01640No conduzca nunca el ATV en aguas rápidas ni
más profundas que las especificadas en este
Manual del propietario. Recuerde que si se mo-
jan los frenos puede disminuir su capacidad
para detener la máquina. Compruebe los fre-
nos cuando salga del agua. Si es necesario,
frene varias veces para que el rozamiento se-
que los forros. Si conduce el ATV en aguas rá-
pidas o profundas, los neumáticos pueden
flotar dando lugar a una pérdida de tracción yde control que podría provocar un accidente.
U2C661S0.book Page 21 Thursday, March 16, 2006 1:15 PM

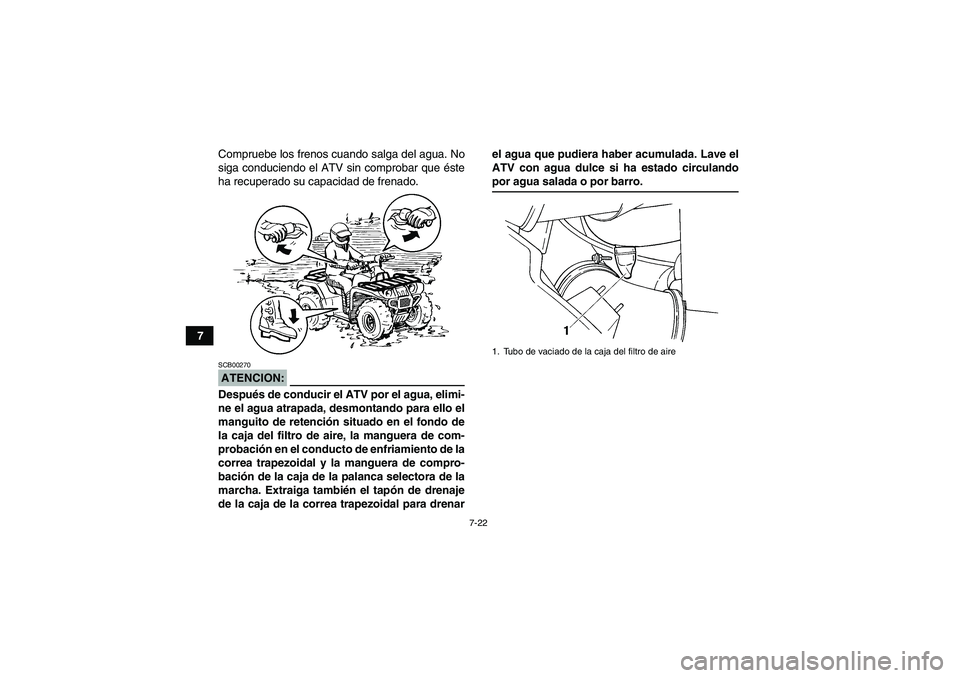

7-22
7Compruebe los frenos cuando salga del agua. No
siga conduciendo el ATV sin comprobar que éste
ha recuperado su capacidad de frenado.
ATENCION:SCB00270Después de conducir el ATV por el agua, elimi-
ne el agua atrapada, desmontando para ello el
manguito de retención situado en el fondo de
la caja del filtro de aire, la manguera de com-
probación en el conducto de enfriamiento de la
correa trapezoidal y la manguera de compro-
bación de la caja de la palanca selectora de la
marcha. Extraiga también el tapón de drenaje
de la caja de la correa trapezoidal para drenarel agua que pudiera haber acumulada. Lave el
ATV con agua dulce si ha estado circulando
por agua salada o por barro.1. Tubo de vaciado de la caja del filtro de aire
U2C661S0.book Page 22 Thursday, March 16, 2006 1:15 PM
