2007 YAMAHA GRIZZLY 660 Manuale de Empleo (in Spanish)

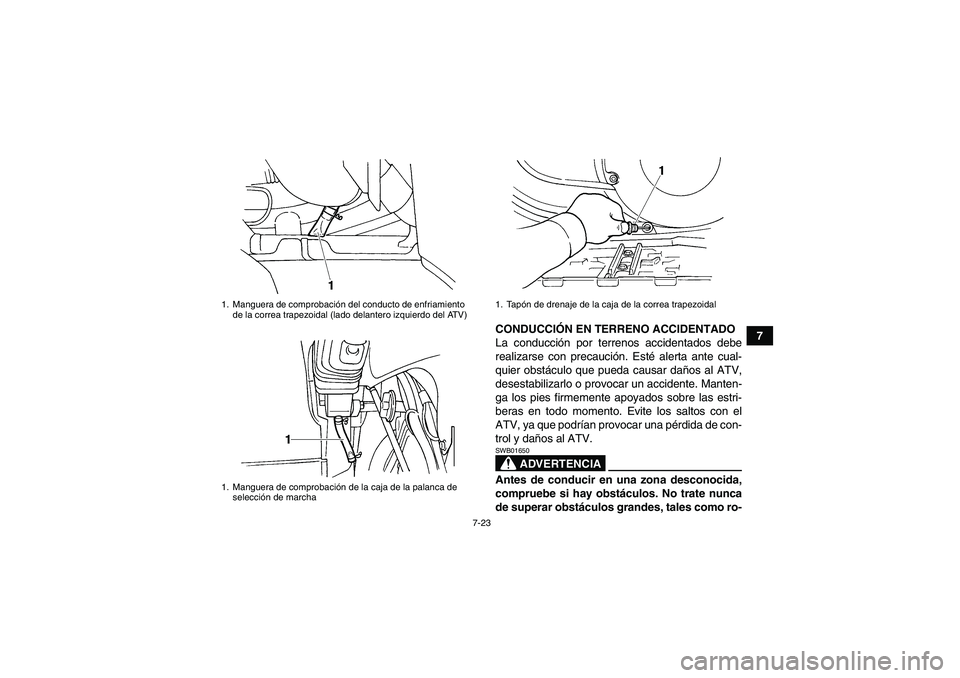

7-23
7 CONDUCCIÓN EN TERRENO ACCIDENTADO
La conducción por terrenos accidentados debe
realizarse con precaución. Esté alerta ante cual-
quier obstáculo que pueda causar daños al ATV,
desestabilizarlo o provocar un accidente. Manten-
ga los pies firmemente apoyados sobre las estri-
beras en todo momento. Evite los saltos con el
ATV, ya que podrían provocar una pérdida de con-
trol y daños al ATV.
ADVERTENCIA
SWB01650Antes de conducir en una zona desconocida,
compruebe si hay obstáculos. No trate nunca
de superar obstáculos grandes, tales como ro-
1. Manguera de comprobación del conducto de enfriamiento
de la correa trapezoidal (lado delantero izquierdo del ATV)
1. Manguera de comprobación de la caja de la palanca de
selección de marcha
1. Tapón de drenaje de la caja de la correa trapezoidal
U2C661S0.book Page 23 Thursday, March 16, 2006 1:15 PM

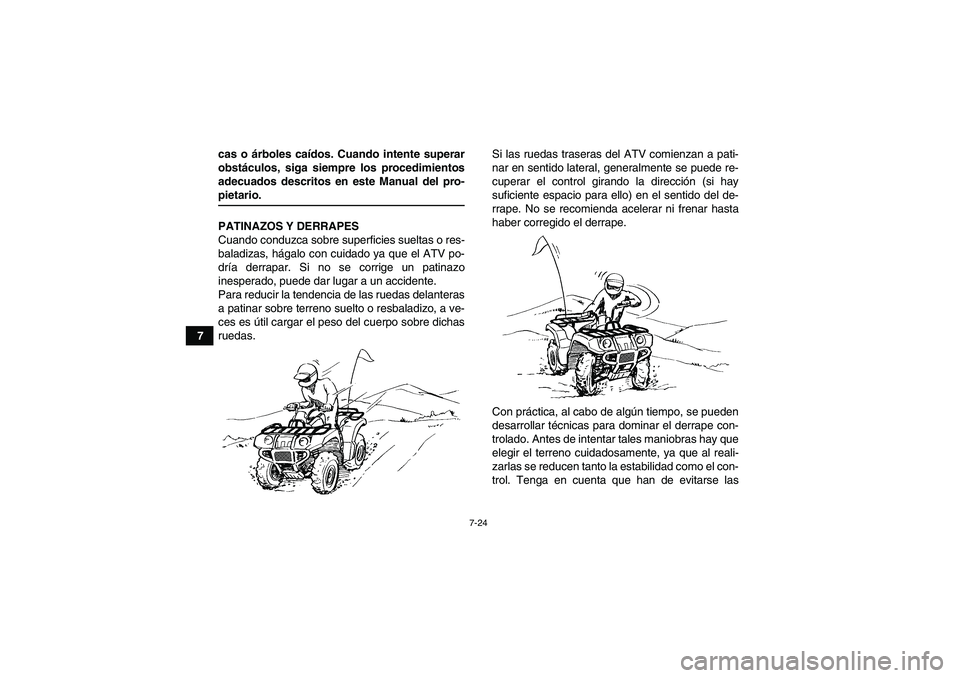

7-24
7cas o árboles caídos. Cuando intente superar
obstáculos, siga siempre los procedimientos
adecuados descritos en este Manual del pro-
pietario.
PATINAZOS Y DERRAPES
Cuando conduzca sobre superficies sueltas o res-
baladizas, hágalo con cuidado ya que el ATV po-
dría derrapar. Si no se corrige un patinazo
inesperado, puede dar lugar a un accidente.
Para reducir la tendencia de las ruedas delanteras
a patinar sobre terreno suelto o resbaladizo, a ve-
ces es útil cargar el peso del cuerpo sobre dichas
ruedas.Si las ruedas traseras del ATV comienzan a pati-
nar en sentido lateral, generalmente se puede re-
cuperar el control girando la dirección (si hay
suficiente espacio para ello) en el sentido del de-
rrape. No se recomienda acelerar ni frenar hasta
haber corregido el derrape.
Con práctica, al cabo de algún tiempo, se pueden
desarrollar técnicas para dominar el derrape con-
trolado. Antes de intentar tales maniobras hay que
elegir el terreno cuidadosamente, ya que al reali-
zarlas se reducen tanto la estabilidad como el con-
trol. Tenga en cuenta que han de evitarse lasU2C661S0.book Page 24 Thursday, March 16, 2006 1:15 PM

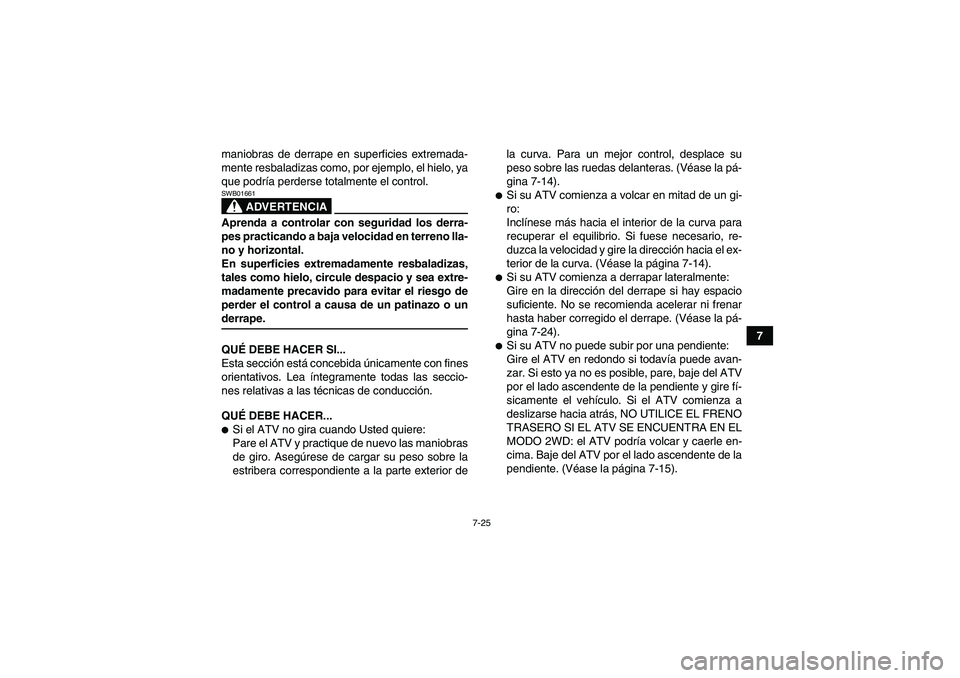

7-25
7 maniobras de derrape en superficies extremada-
mente resbaladizas como, por ejemplo, el hielo, ya
que podría perderse totalmente el control.
ADVERTENCIA
SWB01661Aprenda a controlar con seguridad los derra-
pes practicando a baja velocidad en terreno lla-
no y horizontal.
En superficies extremadamente resbaladizas,
tales como hielo, circule despacio y sea extre-
madamente precavido para evitar el riesgo de
perder el control a causa de un patinazo o underrape.
QUÉ DEBE HACER SI...
Esta sección está concebida únicamente con fines
orientativos. Lea íntegramente todas las seccio-
nes relativas a las técnicas de conducción.
QUÉ DEBE HACER...
Si el ATV no gira cuando Usted quiere:
Pare el ATV y practique de nuevo las maniobras
de giro. Asegúrese de cargar su peso sobre la
estribera correspondiente a la parte exterior dela curva. Para un mejor control, desplace su
peso sobre las ruedas delanteras. (Véase la pá-
gina 7-14).

Si su ATV comienza a volcar en mitad de un gi-
ro:
Inclínese más hacia el interior de la curva para
recuperar el equilibrio. Si fuese necesario, re-
duzca la velocidad y gire la dirección hacia el ex-
terior de la curva. (Véase la página 7-14).
Si su ATV comienza a derrapar lateralmente:
Gire en la dirección del derrape si hay espacio
suficiente. No se recomienda acelerar ni frenar
hasta haber corregido el derrape. (Véase la pá-
gina 7-24).
Si su ATV no puede subir por una pendiente:
Gire el ATV en redondo si todavía puede avan-
zar. Si esto ya no es posible, pare, baje del ATV
por el lado ascendente de la pendiente y gire fí-
sicamente el vehículo. Si el ATV comienza a
deslizarse hacia atrás, NO UTILICE EL FRENO
TRASERO SI EL ATV SE ENCUENTRA EN EL
MODO 2WD: el ATV podría volcar y caerle en-
cima. Baje del ATV por el lado ascendente de la
pendiente. (Véase la página 7-15).
U2C661S0.book Page 25 Thursday, March 16, 2006 1:15 PM

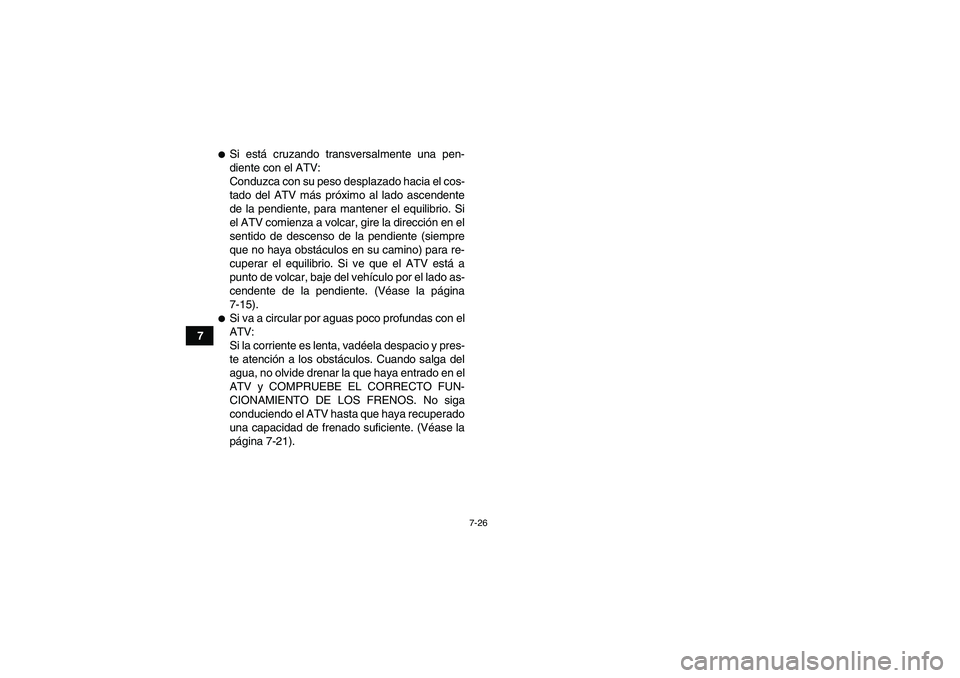

7-26
7

Si está cruzando transversalmente una pen-
diente con el ATV:
Conduzca con su peso desplazado hacia el cos-
tado del ATV más próximo al lado ascendente
de la pendiente, para mantener el equilibrio. Si
el ATV comienza a volcar, gire la dirección en el
sentido de descenso de la pendiente (siempre
que no haya obstáculos en su camino) para re-
cuperar el equilibrio. Si ve que el ATV está a
punto de volcar, baje del vehículo por el lado as-
cendente de la pendiente. (Véase la página
7-15).
Si va a circular por aguas poco profundas con el
ATV:
Si la corriente es lenta, vadéela despacio y pres-
te atención a los obstáculos. Cuando salga del
agua, no olvide drenar la que haya entrado en el
ATV y COMPRUEBE EL CORRECTO FUN-
CIONAMIENTO DE LOS FRENOS. No siga
conduciendo el ATV hasta que haya recuperado
una capacidad de frenado suficiente. (Véase la
página 7-21).
U2C661S0.book Page 26 Thursday, March 16, 2006 1:15 PM

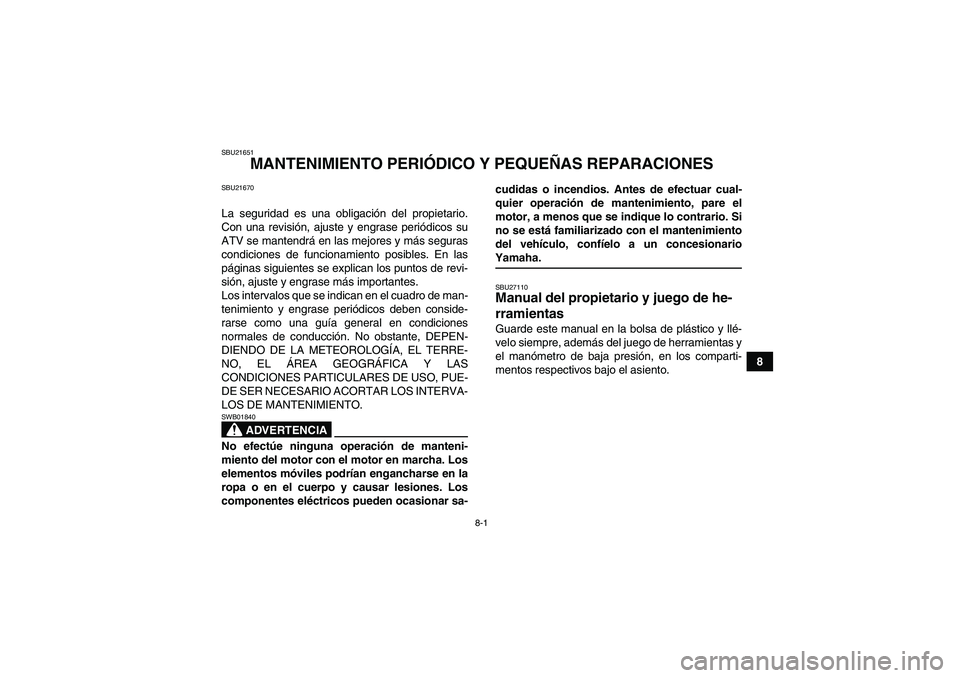

8-1
8
SBU21651
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
SBU21670La seguridad es una obligación del propietario.
Con una revisión, ajuste y engrase periódicos su
ATV se mantendrá en las mejores y más seguras
condiciones de funcionamiento posibles. En las
páginas siguientes se explican los puntos de revi-
sión, ajuste y engrase más importantes.
Los intervalos que se indican en el cuadro de man-
tenimiento y engrase periódicos deben conside-
rarse como una guía general en condiciones
normales de conducción. No obstante, DEPEN-
DIENDO DE LA METEOROLOGÍA, EL TERRE-
NO, EL ÁREA GEOGRÁFICA Y LAS
CONDICIONES PARTICULARES DE USO, PUE-
DE SER NECESARIO ACORTAR LOS INTERVA-
LOS DE MANTENIMIENTO.
ADVERTENCIA
SWB01840No efectúe ninguna operación de manteni-
miento del motor con el motor en marcha. Los
elementos móviles podrían engancharse en la
ropa o en el cuerpo y causar lesiones. Los
componentes eléctricos pueden ocasionar sa-cudidas o incendios. Antes de efectuar cual-
quier operación de mantenimiento, pare el
motor, a menos que se indique lo contrario. Si
no se está familiarizado con el mantenimiento
del vehículo, confíelo a un concesionario
Yamaha.SBU27110Manual del propietario y juego de he-
rramientas Guarde este manual en la bolsa de plástico y llé-
velo siempre, además del juego de herramientas y
el manómetro de baja presión, en los comparti-
mentos respectivos bajo el asiento.
U2C661S0.book Page 1 Thursday, March 16, 2006 1:15 PM

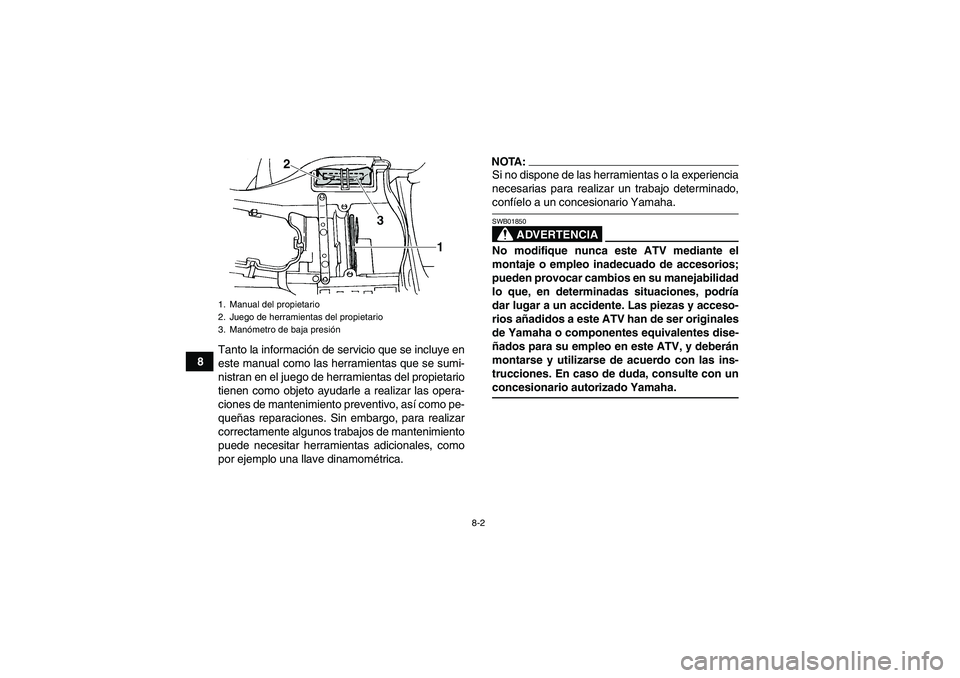

8-2
8Tanto la información de servicio que se incluye en
este manual como las herramientas que se sumi-
nistran en el juego de herramientas del propietario
tienen como objeto ayudarle a realizar las opera-
ciones de mantenimiento preventivo, así como pe-
queñas reparaciones. Sin embargo, para realizar
correctamente algunos trabajos de mantenimiento
puede necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.
NOTA:Si no dispone de las herramientas o la experiencia
necesarias para realizar un trabajo determinado,confíelo a un concesionario Yamaha.
ADVERTENCIA
SWB01850No modifique nunca este ATV mediante el
montaje o empleo inadecuado de accesorios;
pueden provocar cambios en su manejabilidad
lo que, en determinadas situaciones, podría
dar lugar a un accidente. Las piezas y acceso-
rios añadidos a este ATV han de ser originales
de Yamaha o componentes equivalentes dise-
ñados para su empleo en este ATV, y deberán
montarse y utilizarse de acuerdo con las ins-
trucciones. En caso de duda, consulte con unconcesionario autorizado Yamaha.
1. Manual del propietario
2. Juego de herramientas del propietario
3. Manómetro de baja presiónU2C661S0.book Page 2 Thursday, March 16, 2006 1:15 PM

8-3
8
SBU22401Cuadro de mantenimiento y engrase periódicos NOTA:
Para los ATV que no estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento mensual.
Para los ATV que estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento de km (mi) o de horas. No obstante, recuerde que si no utiliza el ATV durante un período
prolongado de tiempo, deberá seguir los intervalos del mantenimiento mensual.
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-ren herramientas y datos especiales, así como cualificación técnica.NºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300
1*Línea de gasolinaCompruebe si hay grietas o daños en los tubos de
la gasolina y sustitúyalos si es necesario.√√√
2BujíaCompruebe el funcionamiento, límpiela, ajústela o
sustitúyala si es necesario.√√√√√
3*VálvulasCompruebe la holgura de las válvulas y ajústelas
si es necesario.√ √√√
4 Filtro de aireLímpielos y sustitúyalos si es necesario.Cada 20 o 40 horas (con más frecuencia
en condiciones en las que haya polvo o
humedad)
U2C661S0.book Page 3 Thursday, March 16, 2006 1:15 PM

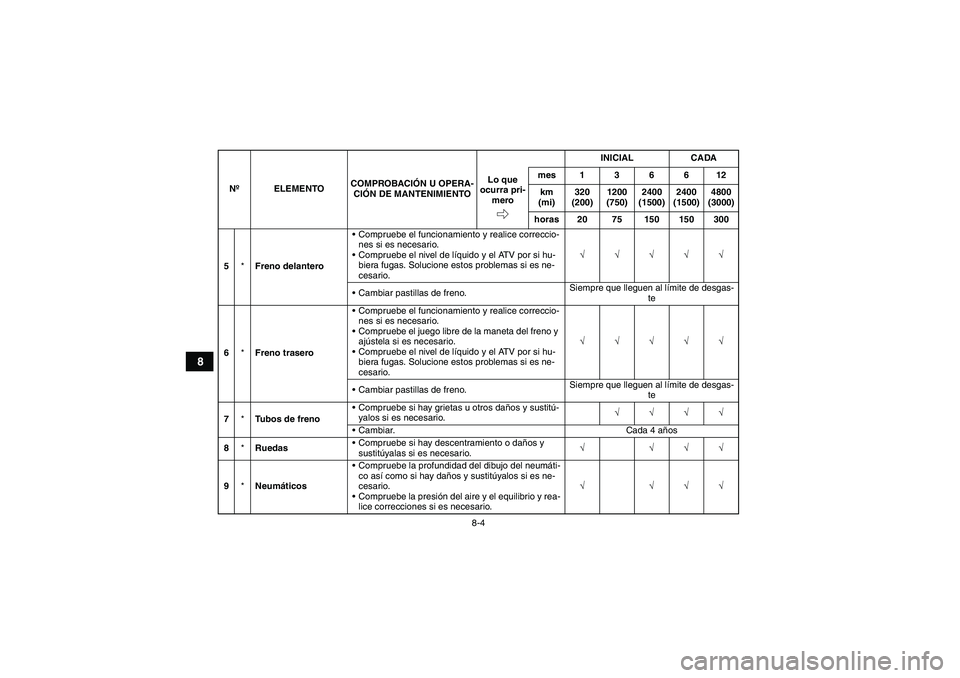

8-4
8
5*Freno delanteroCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el nivel de líquido y el ATV por si hu-
biera fugas. Solucione estos problemas si es ne-
cesario.√√√√√
Cambiar pastillas de freno.Siempre que lleguen al límite de desgas-
te
6*Freno traseroCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el juego libre de la maneta del freno y
ajústela si es necesario.
Compruebe el nivel de líquido y el ATV por si hu-
biera fugas. Solucione estos problemas si es ne-
cesario.√√√√√
Cambiar pastillas de freno.Siempre que lleguen al límite de desgas-
te
7*Tubos de frenoCompruebe si hay grietas u otros daños y sustitú-
yalos si es necesario.√√√√
Cambiar. Cada 4 años
8*RuedasCompruebe si hay descentramiento o daños y
sustitúyalas si es necesario.√ √√√
9*NeumáticosCompruebe la profundidad del dibujo del neumáti-
co así como si hay daños y sustitúyalos si es ne-
cesario.
Compruebe la presión del aire y el equilibrio y rea-
lice correcciones si es necesario.√ √√√ NºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300U2C661S0.book Page 4 Thursday, March 16, 2006 1:15 PM
