2007 YAMAHA GRIZZLY 660 Manuale de Empleo (in Spanish)

8-45
8 Comprobación de la posición del pedal de fre-
no
La parte superior del pedal de freno debe situarse
72.0 mm (2.83 in) por encima de la parte superior
de la estribera. Si la posición del pedal de freno es
incorrecta, solicite a un concesionario Yamaha
que la ajuste.
ADVERTENCIA
SWB02070Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capacidad
de frenada, con el consiguiente riesgo de acci-
dente.
Después del mantenimiento:

Compruebe que los frenos funcionen con
suavidad y que el juego sea correcto.
Verifique que los frenos no arrastren.
Verifique que los frenos no presenten un tac-
to esponjoso. Se debe purgar todo el aire del
sistema de frenos.
La sustitución de componentes de los frenos
requiere conocimientos profesionales. Estas
operaciones debe realizarlas un concesionarioYamaha.SBU24230Guardapolvos de ejes Debe comprobar posibles daños en los guardapol-
vos de ejes según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y
engrase. Compruebe la existencia de desgarros o
daños en los guardapolvos de ejes. Si se detecta
algún daño, solicite que un concesionario Yamaha
los reponga.
1. Distancia entre el pedal de freno y el reposapiésU2C661S0.book Page 45 Thursday, March 16, 2006 1:15 PM

8-46
8
SBU24751Interruptores de la luz de freno Se debe comprobar y ajustar, si fuera necesario, el
funcionamiento de los interruptores de la luz de
freno según los intervalos que se especifican en el
cuadro de mantenimiento periódico y engrase.
El interruptor de la luz de freno correspondiente al
pedal se puede ajustar del modo siguiente, pero
los otros interruptores de la luz de freno los debe
ajustar un concesionario Yamaha.
1. Desmonte el panel B. (Véase la página 8-9).NOTA:El interruptor está correctamente ajustado cuando
la luz de freno se enciende justo antes de que ten-ga efecto la frenada.
2. Gire la tuerca de ajuste mientras sostiene el
interruptor de la luz de freno en su sitio. Para
que la luz de freno se encienda antes, gire la
tuerca de ajuste en la dirección (a). Para que
la luz de freno se encienda más tarde, gire la
tuerca de ajuste en la dirección (b).
1. Guardapolvo del eje delantero (en cada lado)
1. Guardapolvo del eje trasero (en cada lado)U2C661S0.book Page 46 Thursday, March 16, 2006 1:15 PM

8-47
8 3. Monte el panel.
SBU24900Comprobación y engrase de los cables Cada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
ADVERTENCIA
SWB02130Inspeccione los cables con frecuencia y reem-
plácelos si están dañados. Cuando la cubierta
exterior de los cables de control está dañada,
puede producirse corrosión. Los cables tam-
bién pueden pelarse o dañarse, lo que restrin-
giría el uso de los controles y podría ser causade un accidente o de heridas.SBU24911Comprobación y engrase de las mane-
tas de freno delantero y trasero Cada vez que vaya a conducir, debe verificar an-
tes el funcionamiento de las manetas de freno de-
lantero y trasero y engrasar los pivotes de las
manetas si fuera necesario.
1. Interruptor de la luz de freno
2. Tuerca de ajuste del interruptor de la luz de frenoLubricante recomendado:
Aceite de motor
Lubricante recomendado:
Grasa a base de jabón de litio (grasa multiu-
sos)
U2C661S0.book Page 47 Thursday, March 16, 2006 1:15 PM

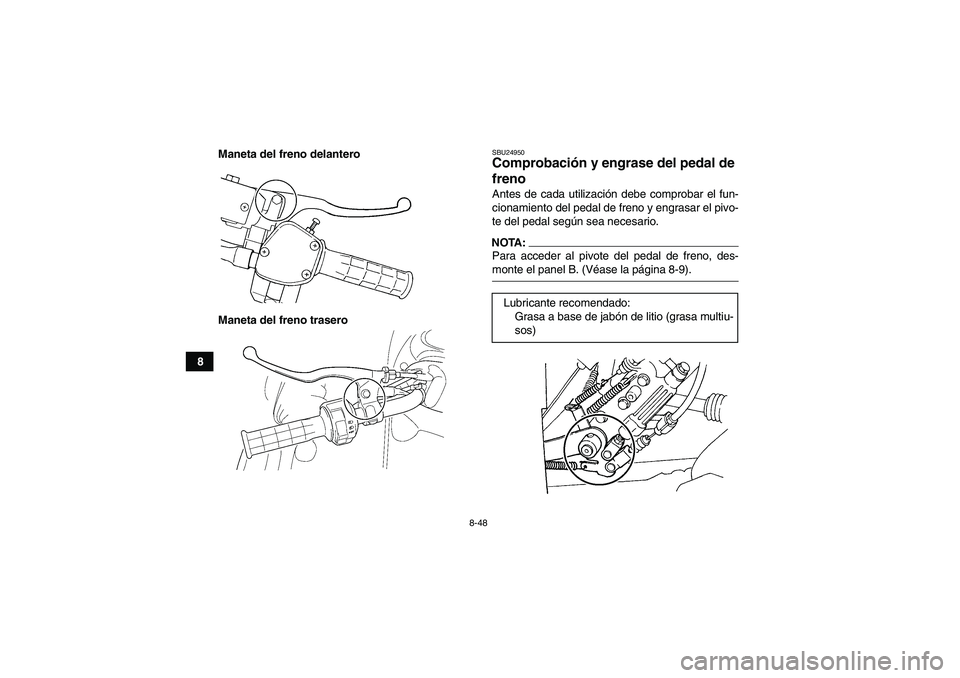

8-48
8Maneta del freno delantero
Maneta del freno trasero
SBU24950Comprobación y engrase del pedal de
freno Antes de cada utilización debe comprobar el fun-
cionamiento del pedal de freno y engrasar el pivo-
te del pedal según sea necesario.NOTA:Para acceder al pivote del pedal de freno, des-monte el panel B. (Véase la página 8-9).Lubricante recomendado:
Grasa a base de jabón de litio (grasa multiu-
sos)
U2C661S0.book Page 48 Thursday, March 16, 2006 1:15 PM

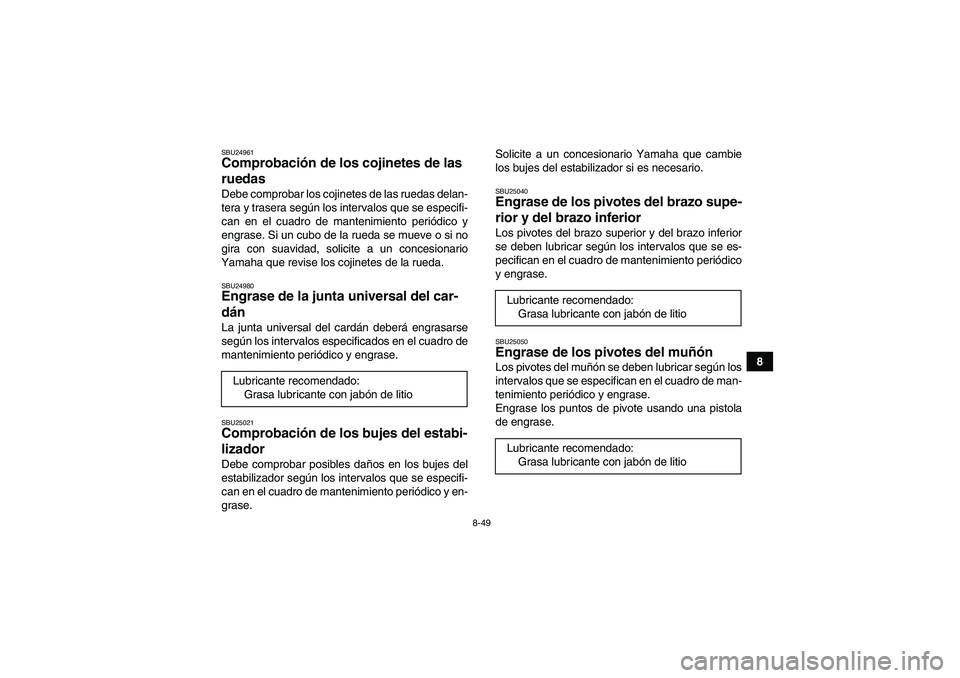

8-49
8
SBU24961Comprobación de los cojinetes de las
ruedas Debe comprobar los cojinetes de las ruedas delan-
tera y trasera según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y
engrase. Si un cubo de la rueda se mueve o si no
gira con suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rueda.SBU24980Engrase de la junta universal del car-
dán La junta universal del cardán deberá engrasarse
según los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.SBU25021Comprobación de los bujes del estabi-
lizador Debe comprobar posibles daños en los bujes del
estabilizador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y en-
grase.Solicite a un concesionario Yamaha que cambie
los bujes del estabilizador si es necesario.
SBU25040Engrase de los pivotes del brazo supe-
rior y del brazo inferior Los pivotes del brazo superior y del brazo inferior
se deben lubricar según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.SBU25050Engrase de los pivotes del muñón Los pivotes del muñón se deben lubricar según los
intervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
Engrase los puntos de pivote usando una pistola
de engrase. Lubricante recomendado:
Grasa lubricante con jabón de litioLubricante recomendado:
Grasa lubricante con jabón de litio
Lubricante recomendado:
Grasa lubricante con jabón de litio
U2C661S0.book Page 49 Thursday, March 16, 2006 1:15 PM

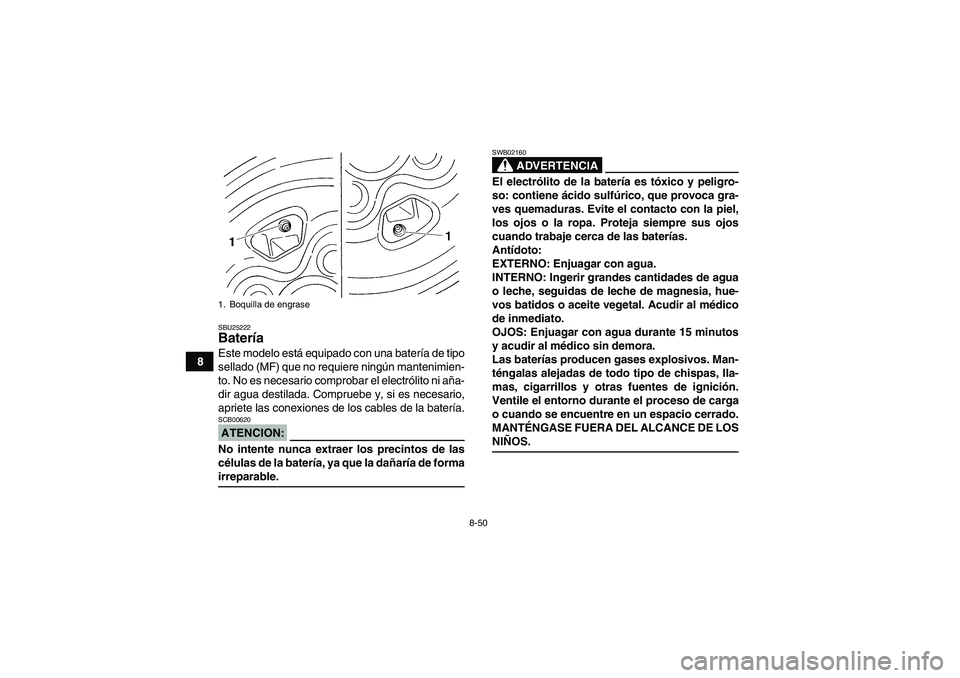

8-50
8
SBU25222Batería Este modelo está equipado con una batería de tipo
sellado (MF) que no requiere ningún mantenimien-
to. No es necesario comprobar el electrólito ni aña-
dir agua destilada. Compruebe y, si es necesario,
apriete las conexiones de los cables de la batería.ATENCION:SCB00620No intente nunca extraer los precintos de las
células de la batería, ya que la dañaría de formairreparable.
ADVERTENCIA
SWB02160El electrólito de la batería es tóxico y peligro-
so: contiene ácido sulfúrico, que provoca gra-
ves quemaduras. Evite el contacto con la piel,
los ojos o la ropa. Proteja siempre sus ojos
cuando trabaje cerca de las baterías.
Antídoto:
EXTERNO: Enjuagar con agua.
INTERNO: Ingerir grandes cantidades de agua
o leche, seguidas de leche de magnesia, hue-
vos batidos o aceite vegetal. Acudir al médico
de inmediato.
OJOS: Enjuagar con agua durante 15 minutos
y acudir al médico sin demora.
Las baterías producen gases explosivos. Man-
téngalas alejadas de todo tipo de chispas, lla-
mas, cigarrillos y otras fuentes de ignición.
Ventile el entorno durante el proceso de carga
o cuando se encuentre en un espacio cerrado.
MANTÉNGASE FUERA DEL ALCANCE DE LOSNIÑOS.
1. Boquilla de engraseU2C661S0.book Page 50 Thursday, March 16, 2006 1:15 PM

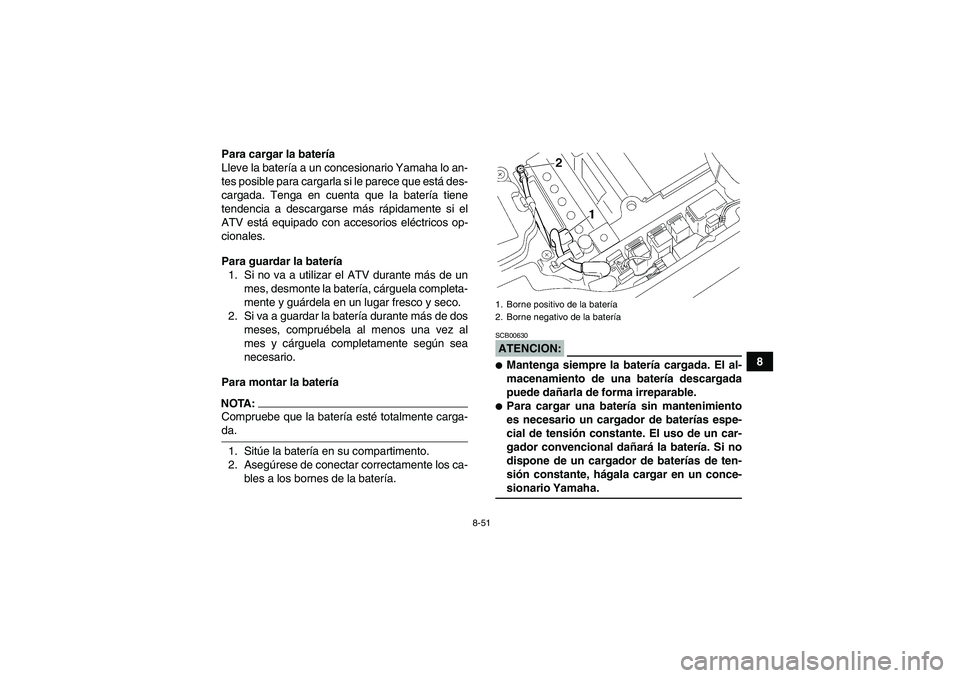

8-51
8 Para cargar la batería
Lleve la batería a un concesionario Yamaha lo an-
tes posible para cargarla si le parece que está des-
cargada. Tenga en cuenta que la batería tiene
tendencia a descargarse más rápidamente si el
ATV está equipado con accesorios eléctricos op-
cionales.
Para guardar la batería
1. Si no va a utilizar el ATV durante más de un
mes, desmonte la batería, cárguela completa-
mente y guárdela en un lugar fresco y seco.
2. Si va a guardar la batería durante más de dos
meses, compruébela al menos una vez al
mes y cárguela completamente según sea
necesario.
Para montar la batería
NOTA:Compruebe que la batería esté totalmente carga-da.
1. Sitúe la batería en su compartimento.
2. Asegúrese de conectar correctamente los ca-
bles a los bornes de la batería.
ATENCION:SCB00630
Mantenga siempre la batería cargada. El al-
macenamiento de una batería descargada
puede dañarla de forma irreparable.
Para cargar una batería sin mantenimiento
es necesario un cargador de baterías espe-
cial de tensión constante. El uso de un car-
gador convencional dañará la batería. Si no
dispone de un cargador de baterías de ten-
sión constante, hágala cargar en un conce-sionario Yamaha.1. Borne positivo de la batería
2. Borne negativo de la batería
U2C661S0.book Page 51 Thursday, March 16, 2006 1:15 PM

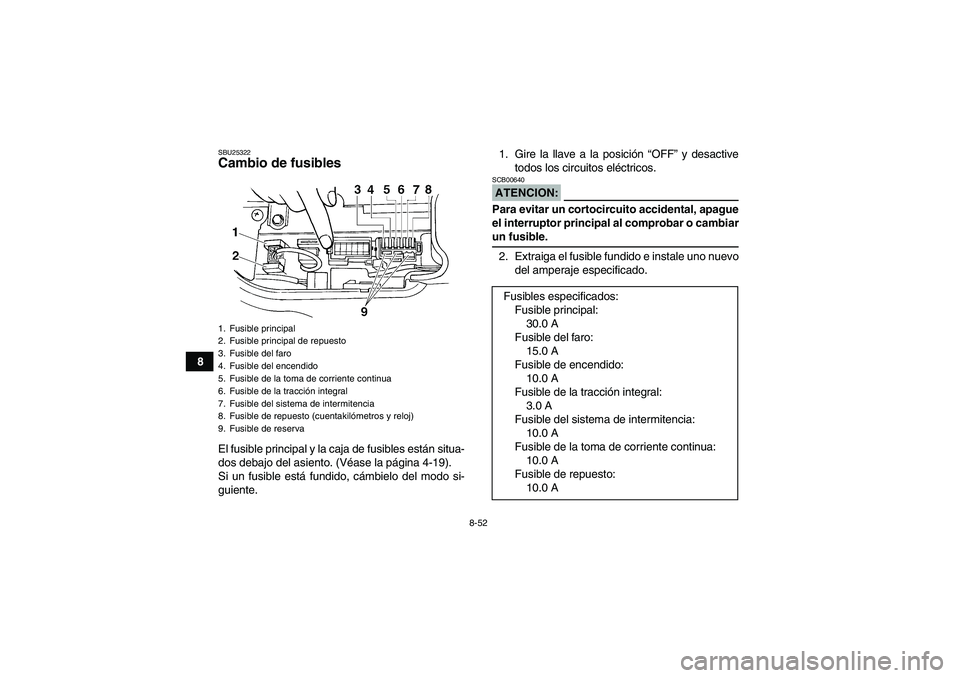

8-52
8
SBU25322Cambio de fusibles El fusible principal y la caja de fusibles están situa-
dos debajo del asiento. (Véase la página 4-19).
Si un fusible está fundido, cámbielo del modo si-
guiente.1. Gire la llave a la posición “OFF” y desactive
todos los circuitos eléctricos.
ATENCION:SCB00640Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiarun fusible.
2. Extraiga el fusible fundido e instale uno nuevo
del amperaje especificado.
1. Fusible principal
2. Fusible principal de repuesto
3. Fusible del faro
4. Fusible del encendido
5. Fusible de la toma de corriente continua
6. Fusible de la tracción integral
7. Fusible del sistema de intermitencia
8. Fusible de repuesto (cuentakilómetros y reloj)
9. Fusible de reserva
Fusibles especificados:
Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible de encendido:
10.0 A
Fusible de la tracción integral:
3.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de la toma de corriente continua:
10.0 A
Fusible de repuesto:
10.0 A
U2C661S0.book Page 52 Thursday, March 16, 2006 1:15 PM
