2007 YAMAHA GRIZZLY 660 Manuale de Empleo (in Spanish)

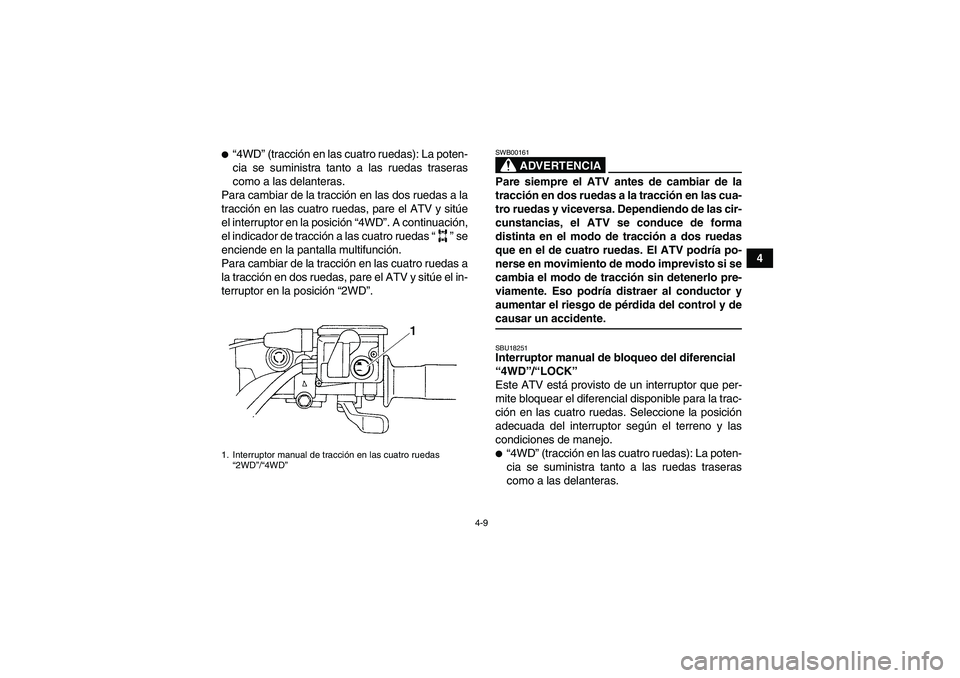

4-9
4

“4WD” (tracción en las cuatro ruedas): La poten-
cia se suministra tanto a las ruedas traseras
como a las delanteras.
Para cambiar de la tracción en las dos ruedas a la
tracción en las cuatro ruedas, pare el ATV y sitúe
el interruptor en la posición “4WD”. A continuación,
el indicador de tracción a las cuatro ruedas “” se
enciende en la pantalla multifunción.
Para cambiar de la tracción en las cuatro ruedas a
la tracción en dos ruedas, pare el ATV y sitúe el in-
terruptor en la posición “2WD”.
ADVERTENCIA
SWB00161Pare siempre el ATV antes de cambiar de la
tracción en dos ruedas a la tracción en las cua-
tro ruedas y viceversa. Dependiendo de las cir-
cunstancias, el ATV se conduce de forma
distinta en el modo de tracción a dos ruedas
que en el de cuatro ruedas. El ATV podría po-
nerse en movimiento de modo imprevisto si se
cambia el modo de tracción sin detenerlo pre-
viamente. Eso podría distraer al conductor y
aumentar el riesgo de pérdida del control y decausar un accidente.SBU18251Interruptor manual de bloqueo del diferencial
“4WD”/“LOCK”
Este ATV está provisto de un interruptor que per-
mite bloquear el diferencial disponible para la trac-
ción en las cuatro ruedas. Seleccione la posición
adecuada del interruptor según el terreno y las
condiciones de manejo.
“4WD” (tracción en las cuatro ruedas): La poten-
cia se suministra tanto a las ruedas traseras
como a las delanteras.
1. Interruptor manual de tracción en las cuatro ruedas
“2WD”/“4WD”U2C661S0.book Page 9 Thursday, March 16, 2006 1:15 PM

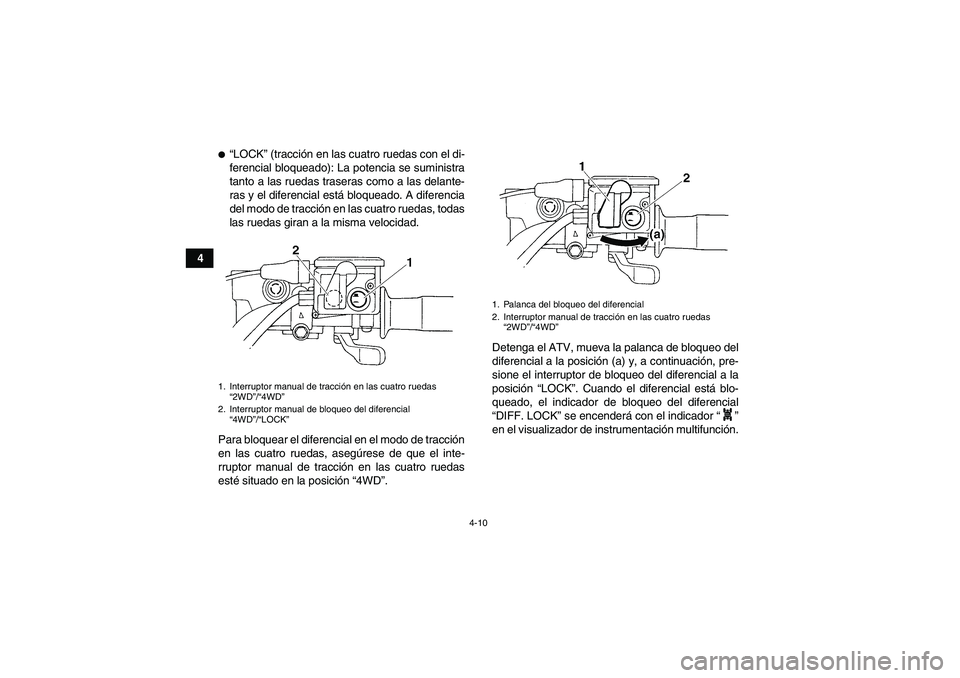

4-10
4

“LOCK” (tracción en las cuatro ruedas con el di-
ferencial bloqueado): La potencia se suministra
tanto a las ruedas traseras como a las delante-
ras y el diferencial está bloqueado. A diferencia
del modo de tracción en las cuatro ruedas, todas
las ruedas giran a la misma velocidad.
Para bloquear el diferencial en el modo de tracción
en las cuatro ruedas, asegúrese de que el inte-
rruptor manual de tracción en las cuatro ruedas
esté situado en la posición “4WD”.Detenga el ATV, mueva la palanca de bloqueo del
diferencial a la posición (a) y, a continuación, pre-
sione el interruptor de bloqueo del diferencial a la
posición “LOCK”. Cuando el diferencial está blo-
queado, el indicador de bloqueo del diferencial
“DIFF. LOCK” se encenderá con el indicador “”
en el visualizador de instrumentación multifunción.1. Interruptor manual de tracción en las cuatro ruedas
“2WD”/“4WD”
2. Interruptor manual de bloqueo del diferencial
“4WD”/“LOCK”
1. Palanca del bloqueo del diferencial
2. Interruptor manual de tracción en las cuatro ruedas
“2WD”/“4WD”
DIFF.
LOCK
U2C661S0.book Page 10 Thursday, March 16, 2006 1:15 PM

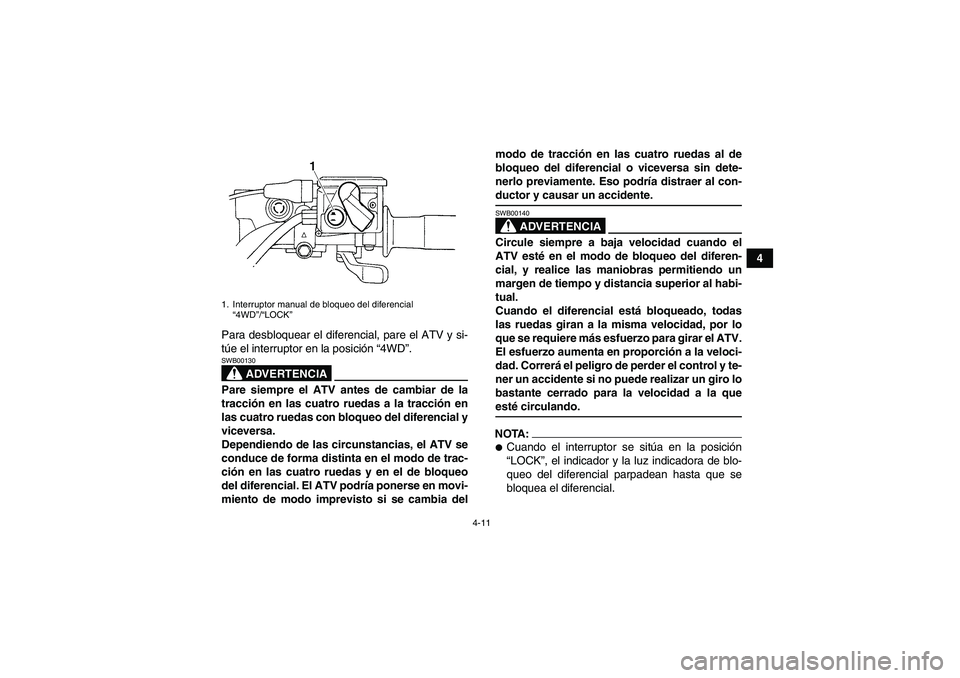

4-11
4
Para desbloquear el diferencial, pare el ATV y si-
túe el interruptor en la posición “4WD”.
ADVERTENCIA
SWB00130Pare siempre el ATV antes de cambiar de la
tracción en las cuatro ruedas a la tracción en
las cuatro ruedas con bloqueo del diferencial y
viceversa.
Dependiendo de las circunstancias, el ATV se
conduce de forma distinta en el modo de trac-
ción en las cuatro ruedas y en el de bloqueo
del diferencial. El ATV podría ponerse en movi-
miento de modo imprevisto si se cambia delmodo de tracción en las cuatro ruedas al de
bloqueo del diferencial o viceversa sin dete-
nerlo previamente. Eso podría distraer al con-
ductor y causar un accidente.
ADVERTENCIA
SWB00140Circule siempre a baja velocidad cuando el
ATV esté en el modo de bloqueo del diferen-
cial, y realice las maniobras permitiendo un
margen de tiempo y distancia superior al habi-
tual.
Cuando el diferencial está bloqueado, todas
las ruedas giran a la misma velocidad, por lo
que se requiere más esfuerzo para girar el ATV.
El esfuerzo aumenta en proporción a la veloci-
dad. Correrá el peligro de perder el control y te-
ner un accidente si no puede realizar un giro lo
bastante cerrado para la velocidad a la queesté circulando.NOTA:
Cuando el interruptor se sitúa en la posición
“LOCK”, el indicador y la luz indicadora de blo-
queo del diferencial parpadean hasta que se
bloquea el diferencial.
1. Interruptor manual de bloqueo del diferencial
“4WD”/“LOCK”U2C661S0.book Page 11 Thursday, March 16, 2006 1:15 PM

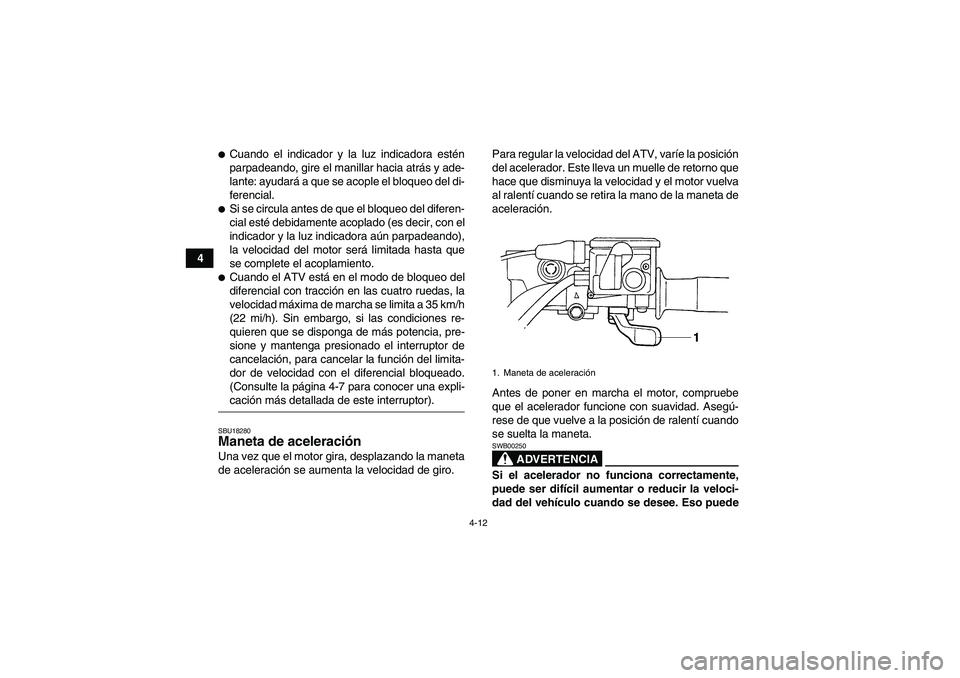

4-12
4

Cuando el indicador y la luz indicadora estén
parpadeando, gire el manillar hacia atrás y ade-
lante: ayudará a que se acople el bloqueo del di-
ferencial.
Si se circula antes de que el bloqueo del diferen-
cial esté debidamente acoplado (es decir, con el
indicador y la luz indicadora aún parpadeando),
la velocidad del motor será limitada hasta que
se complete el acoplamiento.
Cuando el ATV está en el modo de bloqueo del
diferencial con tracción en las cuatro ruedas, la
velocidad máxima de marcha se limita a 35 km/h
(22 mi/h). Sin embargo, si las condiciones re-
quieren que se disponga de más potencia, pre-
sione y mantenga presionado el interruptor de
cancelación, para cancelar la función del limita-
dor de velocidad con el diferencial bloqueado.
(Consulte la página 4-7 para conocer una expli-cación más detallada de este interruptor).SBU18280Maneta de aceleración Una vez que el motor gira, desplazando la maneta
de aceleración se aumenta la velocidad de giro.Para regular la velocidad del ATV, varíe la posición
del acelerador. Este lleva un muelle de retorno que
hace que disminuya la velocidad y el motor vuelva
al ralentí cuando se retira la mano de la maneta de
aceleración.
Antes de poner en marcha el motor, compruebe
que el acelerador funcione con suavidad. Asegú-
rese de que vuelve a la posición de ralentí cuando
se suelta la maneta.
ADVERTENCIA
SWB00250Si el acelerador no funciona correctamente,
puede ser difícil aumentar o reducir la veloci-
dad del vehículo cuando se desee. Eso puede1. Maneta de aceleración
U2C661S0.book Page 12 Thursday, March 16, 2006 1:15 PM

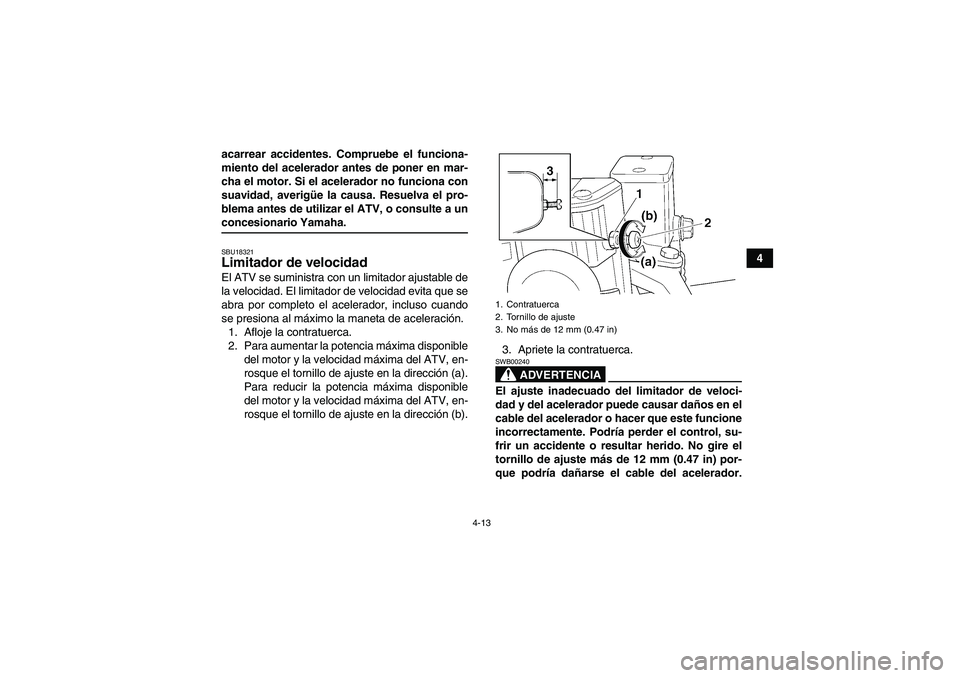

4-13
4 acarrear accidentes. Compruebe el funciona-
miento del acelerador antes de poner en mar-
cha el motor. Si el acelerador no funciona con
suavidad, averigüe la causa. Resuelva el pro-
blema antes de utilizar el ATV, o consulte a un
concesionario Yamaha.SBU18321Limitador de velocidad El ATV se suministra con un limitador ajustable de
la velocidad. El limitador de velocidad evita que se
abra por completo el acelerador, incluso cuando
se presiona al máximo la maneta de aceleración.
1. Afloje la contratuerca.
2. Para aumentar la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (a).
Para reducir la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (b).3. Apriete la contratuerca.
ADVERTENCIA
SWB00240El ajuste inadecuado del limitador de veloci-
dad y del acelerador puede causar daños en el
cable del acelerador o hacer que este funcione
incorrectamente. Podría perder el control, su-
frir un accidente o resultar herido. No gire el
tornillo de ajuste más de 12 mm (0.47 in) por-
que podría dañarse el cable del acelerador.1. Contratuerca
2. Tornillo de ajuste
3. No más de 12 mm (0.47 in)
U2C661S0.book Page 13 Thursday, March 16, 2006 1:15 PM

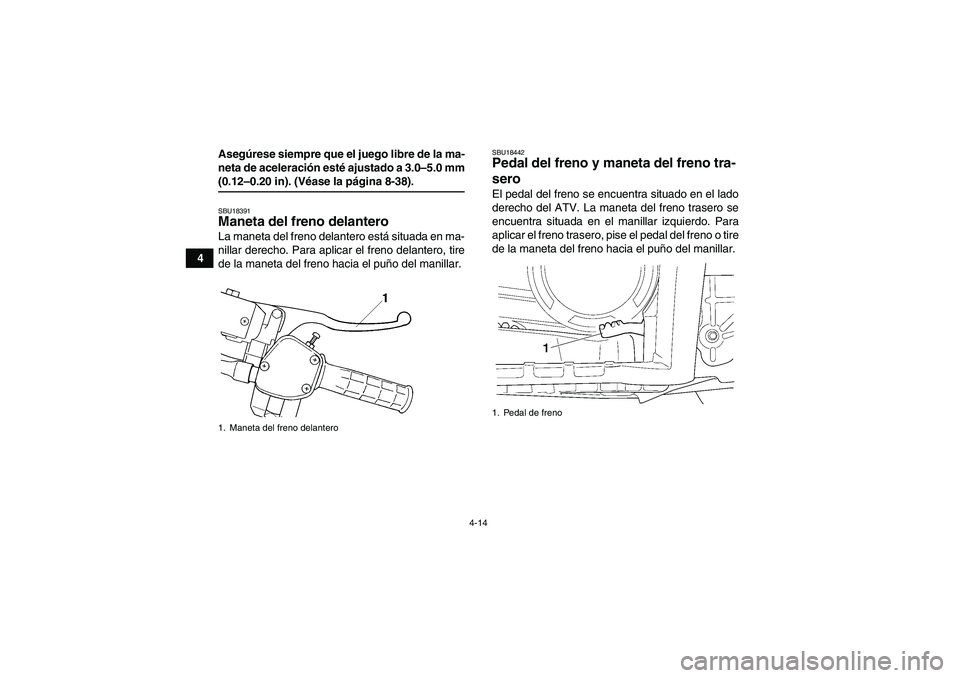

4-14
4Asegúrese siempre que el juego libre de la ma-
neta de aceleración esté ajustado a 3.0–5.0 mm
(0.12–0.20 in). (Véase la página 8-38).SBU18391Maneta del freno delantero La maneta del freno delantero está situada en ma-
nillar derecho. Para aplicar el freno delantero, tire
de la maneta del freno hacia el puño del manillar.
SBU18442Pedal del freno y maneta del freno tra-
sero El pedal del freno se encuentra situado en el lado
derecho del ATV. La maneta del freno trasero se
encuentra situada en el manillar izquierdo. Para
aplicar el freno trasero, pise el pedal del freno o tire
de la maneta del freno hacia el puño del manillar.
1. Maneta del freno delantero
1. Pedal de freno
U2C661S0.book Page 14 Thursday, March 16, 2006 1:15 PM

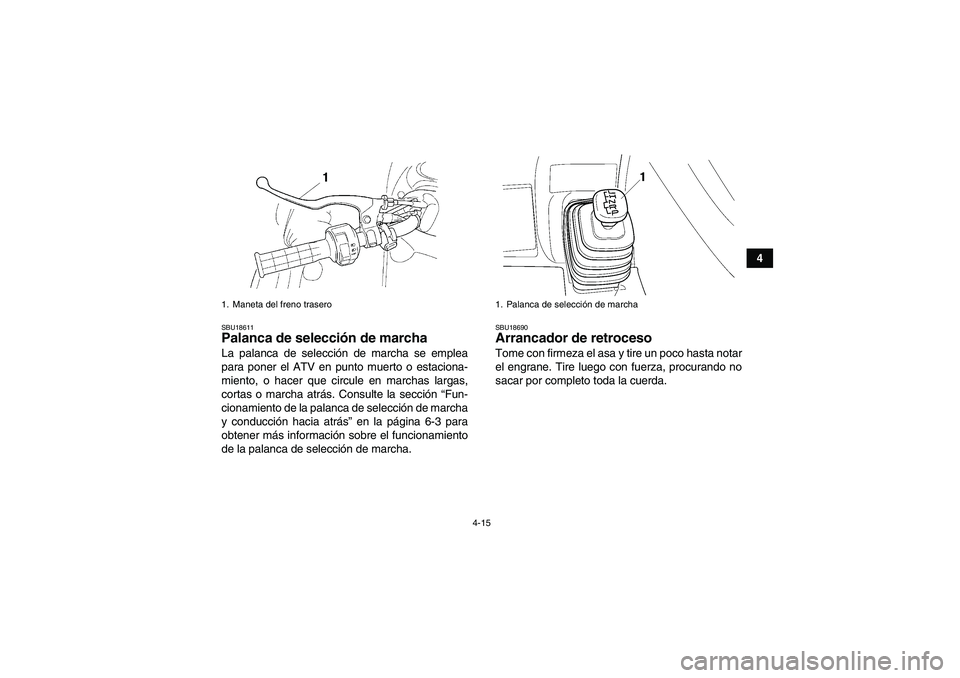

4-15
4
SBU18611Palanca de selección de marcha La palanca de selección de marcha se emplea
para poner el ATV en punto muerto o estaciona-
miento, o hacer que circule en marchas largas,
cortas o marcha atrás. Consulte la sección “Fun-
cionamiento de la palanca de selección de marcha
y conducción hacia atrás” en la página 6-3 para
obtener más información sobre el funcionamiento
de la palanca de selección de marcha.
SBU18690Arrancador de retroceso Tome con firmeza el asa y tire un poco hasta notar
el engrane. Tire luego con fuerza, procurando no
sacar por completo toda la cuerda.
1. Maneta del freno trasero
1. Palanca de selección de marcha
U2C661S0.book Page 15 Thursday, March 16, 2006 1:15 PM

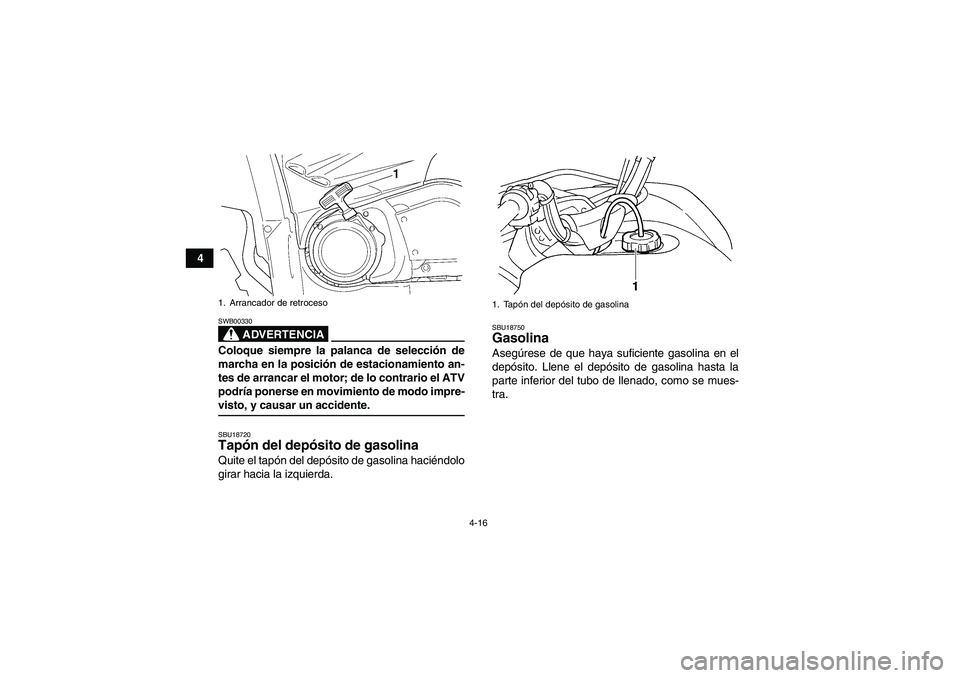

4-16
4
ADVERTENCIA
SWB00330Coloque siempre la palanca de selección de
marcha en la posición de estacionamiento an-
tes de arrancar el motor; de lo contrario el ATV
podría ponerse en movimiento de modo impre-visto, y causar un accidente.SBU18720Tapón del depósito de gasolina Quite el tapón del depósito de gasolina haciéndolo
girar hacia la izquierda.
SBU18750Gasolina Asegúrese de que haya suficiente gasolina en el
depósito. Llene el depósito de gasolina hasta la
parte inferior del tubo de llenado, como se mues-
tra.
1. Arrancador de retroceso
1. Tapón del depósito de gasolina
