2007 YAMAHA GRIZZLY 660 Manuale de Empleo (in Spanish)

Medición de la presión de los
neumáticos ............................................... 5-7
Límite de desgaste de los neumáticos ....... 5-8
Fijaciones del bastidor ............................... 5-9
Instrumentos, luces e interruptores ............ 5-9
FUNCIONAMIENTO....................................... 6-1
Arranque del motor en frío ......................... 6-1
Arranque del motor en caliente .................. 6-3
Funcionamiento de la palanca de
selección de marcha y conducción hacia
atrás ......................................................... 6-3
Rodaje del motor ........................................ 6-5
Estacionamiento ......................................... 6-6
Estacionamiento en una pendiente ............ 6-6
Accesorios y carga ..................................... 6-7
CONDUCCIÓN DEL ATV .............................. 7-1
FAMILIARÍCESE CON SU ATV .................. 7-2
CONDUZCA CON CUIDADO Y
SENTIDO COMÚN.................................... 7-2
VIGILE POR DÓNDE CONDUCE............... 7-9
CÓMO GIRAR CON SU ATV.................... 7-14
SUBIDA DE PENDIENTES ....................... 7-15
BAJADA DE PENDIENTES ...................... 7-18
CRUCE DE PENDIENTES ....................... 7-20CRUCE DE AGUAS POCO
PROFUNDAS ..........................................7-21
CONDUCCIÓN EN TERRENO
ACCIDENTADO.......................................7-23
PATINAZOS Y DERRAPES ......................7-24
QUÉ DEBE HACER SI... ...........................7-25
QUÉ DEBE HACER...................................7-25
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES ......................8-1
Manual del propietario y juego de
herramientas .............................................8-1
Cuadro de mantenimiento y engrase
periódicos .................................................8-3
Desmontaje y montaje de los paneles ........8-9
Comprobación de la bujía .........................8-16
Aceite del motor y cartucho del filtro de
aceite ......................................................8-18
Cambio del aceite del engranaje final .......8-22
Aceite del diferencial .................................8-24
Líquido refrigerante ...................................8-26
Limpieza del filtro de aire ..........................8-31
Limpieza del parachispas .........................8-34
Manguera de comprobación del
conducto de enfriamiento de la correa
trapezoidal ..............................................8-36
U2C661S0.book Page 2 Thursday, March 16, 2006 1:15 PM

Tapón de drenaje de la caja de la correa
trapezoidal .............................................. 8-36
Ajuste del carburador ............................... 8-37
Ajuste del ralentí del motor ...................... 8-37
Ajuste del juego libre del cable del
acelerador .............................................. 8-38
Holgura de la válvula ................................ 8-39
Ajuste del cable del sistema de seguridad
de la palanca de selección de marcha ... 8-39
Comprobación de las pastillas de freno
delantero y trasero ................................. 8-39
Comprobación del líquido de freno .......... 8-40
Cambio del líquido de freno ..................... 8-42
Comprobación del juego de la maneta
del freno delantero ................................. 8-42
Ajuste del juego de la maneta de freno
trasero y comprobación de la posición
del pedal de freno .................................. 8-43
Guardapolvos de ejes .............................. 8-45
Interruptores de la luz de freno ................ 8-46
Comprobación y engrase de los cables ... 8-47
Comprobación y engrase de las
manetas de freno delantero y trasero .... 8-47
Comprobación y engrase del pedal de
freno ....................................................... 8-48
Comprobación de los cojinetes de las
ruedas .................................................... 8-49Engrase de la junta universal del
cardán .....................................................8-49
Comprobación de los bujes del
estabilizador ............................................8-49
Engrase de los pivotes del brazo
superior y del brazo inferior ....................8-49
Engrase de los pivotes del muñón ............8-49
Batería ......................................................8-50
Cambio de fusibles ...................................8-52
Cambio de una bombilla del faro ..............8-53
Ajuste de la luz del faro ............................8-55
Cambio de la bombilla de la luz de
freno/piloto trasero ..................................8-55
Desmontaje de una rueda ........................8-56
Montaje de una rueda ...............................8-56
Identificación de averías ...........................8-58
Cuadros de identificación de averías ........8-59
LIMPIEZA Y ALMACENAMIENTO .................9-1
Limpieza .....................................................9-1
Almacenamiento .........................................9-2
ESPECIFICACIONES ..................................10-1
INFORMACIÓN PARA EL
CONSUMIDOR .............................................11-1
Números de identificación ........................11-1
U2C661S0.book Page 3 Thursday, March 16, 2006 1:15 PM

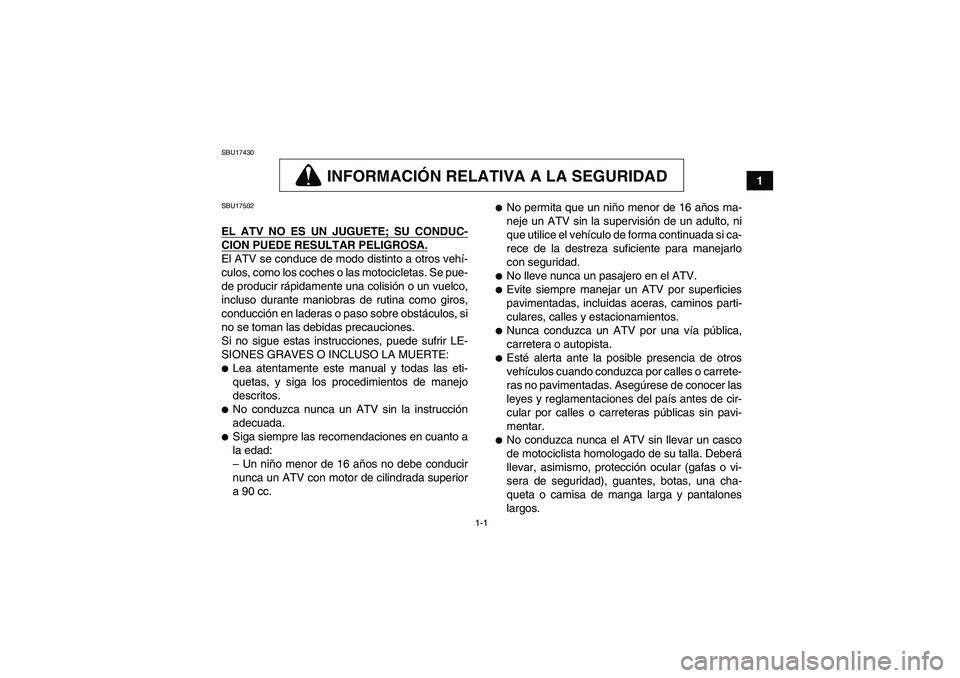

1-1
1
SBU17430
INFORMACIÓN RELATIVA A LA SEGURIDAD
SBU17502EL ATV NO ES UN JUGUETE; SU CONDUC-CION PUEDE RESULTAR PELIGROSA.El ATV se conduce de modo distinto a otros vehí-
culos, como los coches o las motocicletas. Se pue-
de producir rápidamente una colisión o un vuelco,
incluso durante maniobras de rutina como giros,
conducción en laderas o paso sobre obstáculos, si
no se toman las debidas precauciones.
Si no sigue estas instrucciones, puede sufrir LE-
SIONES GRAVES O INCLUSO LA MUERTE:
Lea atentamente este manual y todas las eti-
quetas, y siga los procedimientos de manejo
descritos.
No conduzca nunca un ATV sin la instrucción
adecuada.
Siga siempre las recomendaciones en cuanto a
la edad:
– Un niño menor de 16 años no debe conducir
nunca un ATV con motor de cilindrada superior
a 90 cc.

No permita que un niño menor de 16 años ma-
neje un ATV sin la supervisión de un adulto, ni
que utilice el vehículo de forma continuada si ca-
rece de la destreza suficiente para manejarlo
con seguridad.
No lleve nunca un pasajero en el ATV.
Evite siempre manejar un ATV por superficies
pavimentadas, incluidas aceras, caminos parti-
culares, calles y estacionamientos.
Nunca conduzca un ATV por una vía pública,
carretera o autopista.
Esté alerta ante la posible presencia de otros
vehículos cuando conduzca por calles o carrete-
ras no pavimentadas. Asegúrese de conocer las
leyes y reglamentaciones del país antes de cir-
cular por calles o carreteras públicas sin pavi-
mentar.
No conduzca nunca el ATV sin llevar un casco
de motociclista homologado de su talla. Deberá
llevar, asimismo, protección ocular (gafas o vi-
sera de seguridad), guantes, botas, una cha-
queta o camisa de manga larga y pantalones
largos.
U2C661S0.book Page 1 Thursday, March 16, 2006 1:15 PM

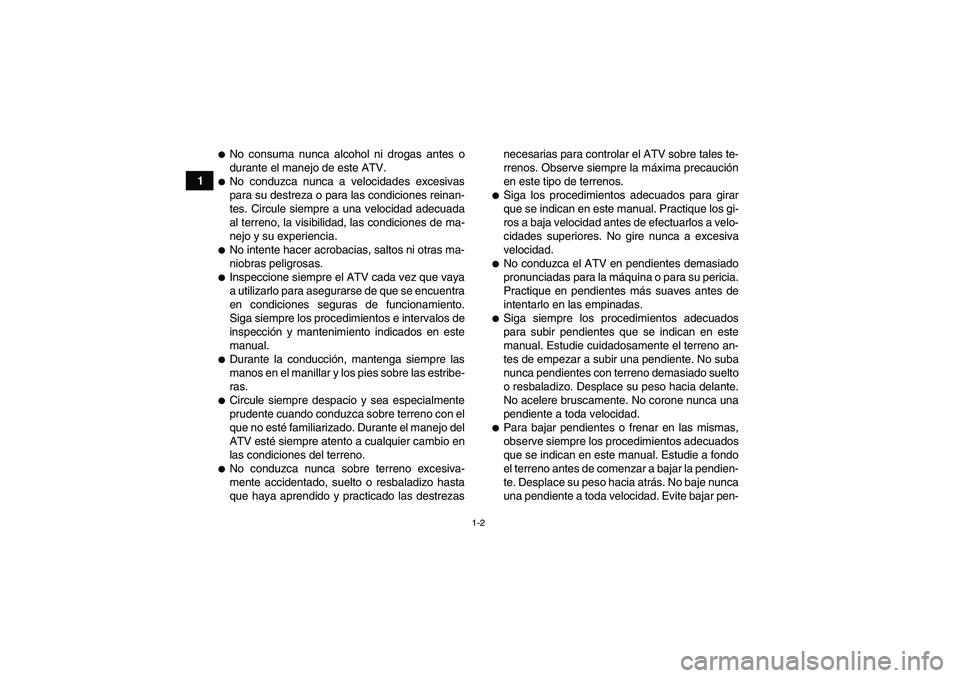

1-2
1

No consuma nunca alcohol ni drogas antes o
durante el manejo de este ATV.
No conduzca nunca a velocidades excesivas
para su destreza o para las condiciones reinan-
tes. Circule siempre a una velocidad adecuada
al terreno, la visibilidad, las condiciones de ma-
nejo y su experiencia.
No intente hacer acrobacias, saltos ni otras ma-
niobras peligrosas.
Inspeccione siempre el ATV cada vez que vaya
a utilizarlo para asegurarse de que se encuentra
en condiciones seguras de funcionamiento.
Siga siempre los procedimientos e intervalos de
inspección y mantenimiento indicados en este
manual.
Durante la conducción, mantenga siempre las
manos en el manillar y los pies sobre las estribe-
ras.
Circule siempre despacio y sea especialmente
prudente cuando conduzca sobre terreno con el
que no esté familiarizado. Durante el manejo del
ATV esté siempre atento a cualquier cambio en
las condiciones del terreno.
No conduzca nunca sobre terreno excesiva-
mente accidentado, suelto o resbaladizo hasta
que haya aprendido y practicado las destrezasnecesarias para controlar el ATV sobre tales te-
rrenos. Observe siempre la máxima precaución
en este tipo de terrenos.

Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los gi-
ros a baja velocidad antes de efectuarlos a velo-
cidades superiores. No gire nunca a excesiva
velocidad.
No conduzca el ATV en pendientes demasiado
pronunciadas para la máquina o para su pericia.
Practique en pendientes más suaves antes de
intentarlo en las empinadas.
Siga siempre los procedimientos adecuados
para subir pendientes que se indican en este
manual. Estudie cuidadosamente el terreno an-
tes de empezar a subir una pendiente. No suba
nunca pendientes con terreno demasiado suelto
o resbaladizo. Desplace su peso hacia delante.
No acelere bruscamente. No corone nunca una
pendiente a toda velocidad.
Para bajar pendientes o frenar en las mismas,
observe siempre los procedimientos adecuados
que se indican en este manual. Estudie a fondo
el terreno antes de comenzar a bajar la pendien-
te. Desplace su peso hacia atrás. No baje nunca
una pendiente a toda velocidad. Evite bajar pen-
U2C661S0.book Page 2 Thursday, March 16, 2006 1:15 PM

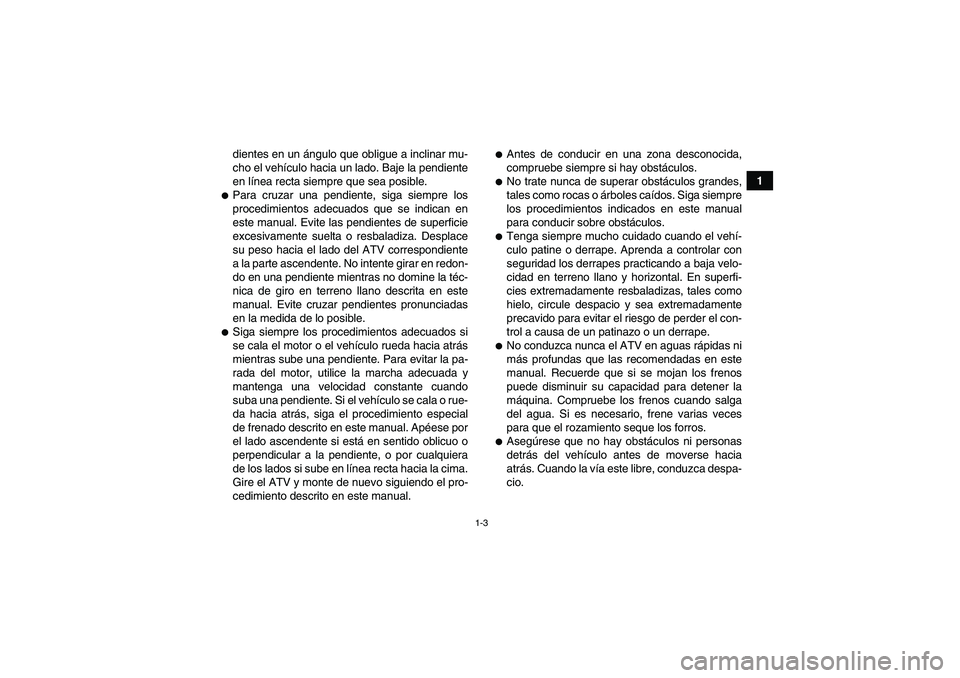

1-3
1 dientes en un ángulo que obligue a inclinar mu-
cho el vehículo hacia un lado. Baje la pendiente
en línea recta siempre que sea posible.

Para cruzar una pendiente, siga siempre los
procedimientos adecuados que se indican en
este manual. Evite las pendientes de superficie
excesivamente suelta o resbaladiza. Desplace
su peso hacia el lado del ATV correspondiente
a la parte ascendente. No intente girar en redon-
do en una pendiente mientras no domine la téc-
nica de giro en terreno llano descrita en este
manual. Evite cruzar pendientes pronunciadas
en la medida de lo posible.
Siga siempre los procedimientos adecuados si
se cala el motor o el vehículo rueda hacia atrás
mientras sube una pendiente. Para evitar la pa-
rada del motor, utilice la marcha adecuada y
mantenga una velocidad constante cuando
suba una pendiente. Si el vehículo se cala o rue-
da hacia atrás, siga el procedimiento especial
de frenado descrito en este manual. Apéese por
el lado ascendente si está en sentido oblicuo o
perpendicular a la pendiente, o por cualquiera
de los lados si sube en línea recta hacia la cima.
Gire el ATV y monte de nuevo siguiendo el pro-
cedimiento descrito en este manual.

Antes de conducir en una zona desconocida,
compruebe siempre si hay obstáculos.
No trate nunca de superar obstáculos grandes,
tales como rocas o árboles caídos. Siga siempre
los procedimientos indicados en este manual
para conducir sobre obstáculos.
Tenga siempre mucho cuidado cuando el vehí-
culo patine o derrape. Aprenda a controlar con
seguridad los derrapes practicando a baja velo-
cidad en terreno llano y horizontal. En superfi-
cies extremadamente resbaladizas, tales como
hielo, circule despacio y sea extremadamente
precavido para evitar el riesgo de perder el con-
trol a causa de un patinazo o un derrape.
No conduzca nunca el ATV en aguas rápidas ni
más profundas que las recomendadas en este
manual. Recuerde que si se mojan los frenos
puede disminuir su capacidad para detener la
máquina. Compruebe los frenos cuando salga
del agua. Si es necesario, frene varias veces
para que el rozamiento seque los forros.
Asegúrese que no hay obstáculos ni personas
detrás del vehículo antes de moverse hacia
atrás. Cuando la vía este libre, conduzca despa-
cio.
U2C661S0.book Page 3 Thursday, March 16, 2006 1:15 PM

1-4
1

Utilice siempre neumáticos del tamaño y tipo es-
pecificados en este manual.
Mantenga siempre los neumáticos a la presión
correcta indicada en el manual.
No modifique nunca un ATV mediante el uso ni
el montaje de accesorios inadecuados.
No sobrepase nunca la capacidad de carga es-
pecificada para el ATV. La carga deberá ir con-
venientemente distribuida y sujeta. Reduzca la
velocidad y siga las instrucciones del manual
cuando tenga que transportar cargas o efectuar
un remolque. Mantenga una distancia de frena-
do mayor.
ADVERTENCIA
SWB00061
Pare siempre el motor cuando esté respos-
tando.
No reposte si el motor ha estado funcionan-
do y se encuentra aún muy caliente.
Durante el repostaje no derrame gasolina so-
bre el motor, el tubo de escape o el silencia-
dor. No reposte nunca cuando esté fumando
o en las proximidades de chispas, llamas
desnudas u otras fuentes de ignición talescomo luces de control de calentadores de
agua o secadores de ropa. La gasolina po-
dría incendiarse y provocarle quemaduras.

Cuando transporte el ATV en otro vehículo,
asegúrese de que se mantenga vertical y de
que el grifo de combustible se encuentre en
posición “OFF” (Cerrado). De lo contrario,
podrían producirse fugas en el carburador o
en el depósito de combustible.
La gasolina es venenosa. En caso de inges-
tión de gasolina, inhalación abundante de
sus vapores o salpicaduras del combustible
en los ojos, busque ayuda médica inmedia-
tamente. Si se le derramara gasolina sobre la
piel, lávesela con agua y jabón. Si el derramese produjera sobre la ropa, cámbiese.
U2C661S0.book Page 4 Thursday, March 16, 2006 1:15 PM

1-5
1
ADVERTENCIA
SWB00070Conduzca siempre el ATV en una zona debida-
mente ventilada. No arranque ni tenga en mar-
cha el motor en un local cerrado. Los humos
del escape son tóxicos y pueden provocar la
pérdida del conocimiento y la muerte de formamuy rápida.U2C661S0.book Page 5 Thursday, March 16, 2006 1:15 PM

2-1
2
SBU17660LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y ESPECIFI-
CACIÓN U2C661S0.book Page 1 Thursday, March 16, 2006 1:15 PM
