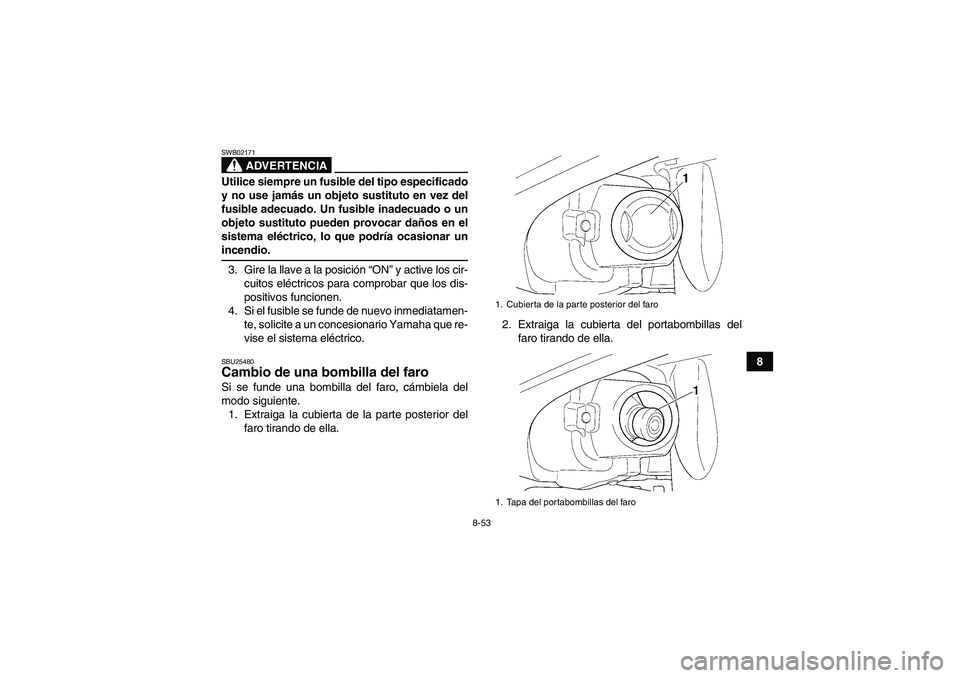

8-53
8
ADVERTENCIA
SWB02171Utilice siempre un fusible del tipo especificado
y no use jamás un objeto sustituto en vez del
fusible adecuado. Un fusible inadecuado o un
objeto sustituto pueden provocar daños en el
sistema eléctrico, lo que podría ocasionar unincendio.
3. Gire la llave a la posición “ON” y active los cir-
cuitos eléctricos para comprobar que los dis-
positivos funcionen.
4. Si el fusible se funde de nuevo inmediatamen-
te, solicite a un concesionario Yamaha que re-
vise el sistema eléctrico.SBU25480Cambio de una bombilla del faro Si se funde una bombilla del faro, cámbiela del
modo siguiente.
1. Extraiga la cubierta de la parte posterior del
faro tirando de ella.2. Extraiga la cubierta del portabombillas del
faro tirando de ella.
1. Cubierta de la parte posterior del faro
1. Tapa del portabombillas del faro
U2C661S0.book Page 53 Thursday, March 16, 2006 1:15 PM

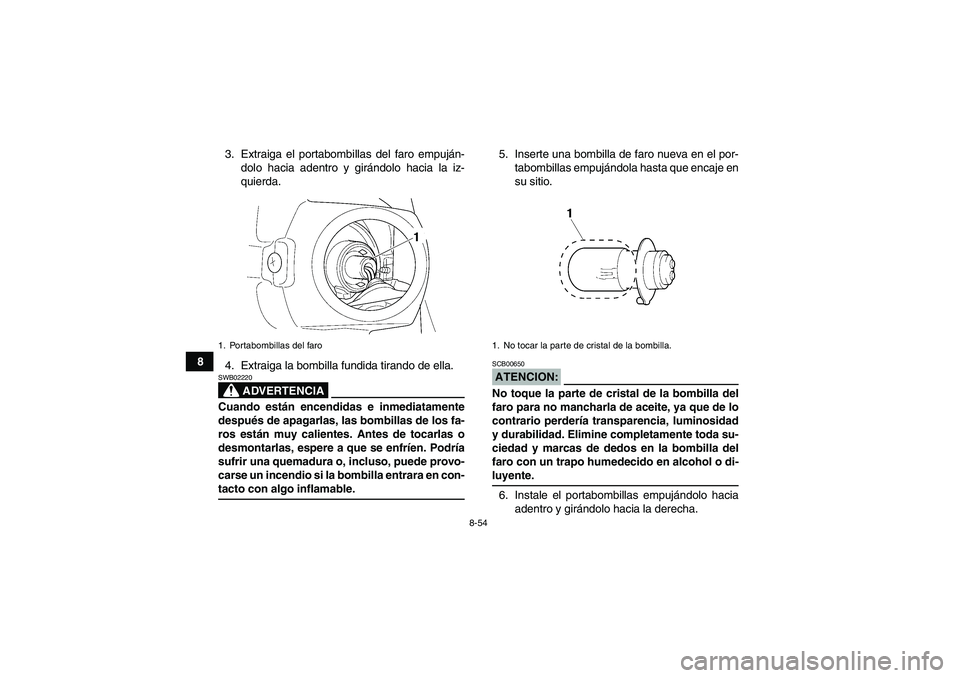

8-54
83. Extraiga el portabombillas del faro empuján-
dolo hacia adentro y girándolo hacia la iz-
quierda.
4. Extraiga la bombilla fundida tirando de ella.
ADVERTENCIA
SWB02220Cuando están encendidas e inmediatamente
después de apagarlas, las bombillas de los fa-
ros están muy calientes. Antes de tocarlas o
desmontarlas, espere a que se enfríen. Podría
sufrir una quemadura o, incluso, puede provo-
carse un incendio si la bombilla entrara en con-tacto con algo inflamable.5. Inserte una bombilla de faro nueva en el por-
tabombillas empujándola hasta que encaje en
su sitio.
ATENCION:SCB00650No toque la parte de cristal de la bombilla del
faro para no mancharla de aceite, ya que de lo
contrario perdería transparencia, luminosidad
y durabilidad. Elimine completamente toda su-
ciedad y marcas de dedos en la bombilla del
faro con un trapo humedecido en alcohol o di-luyente.
6. Instale el portabombillas empujándolo hacia
adentro y girándolo hacia la derecha.
1. Portabombillas del faro
1. No tocar la parte de cristal de la bombilla.
U2C661S0.book Page 54 Thursday, March 16, 2006 1:15 PM

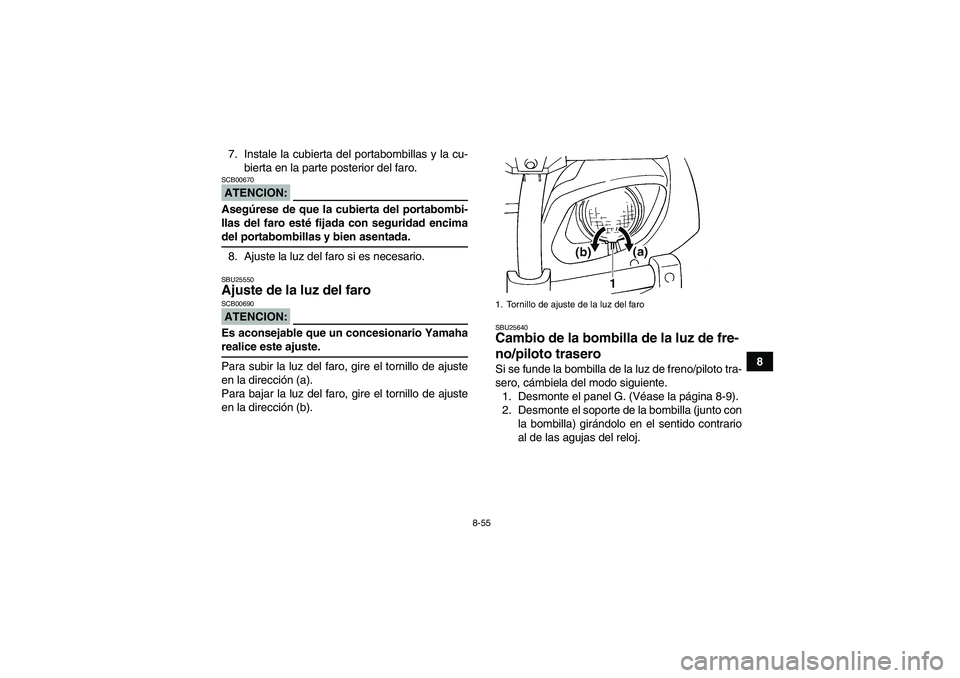

8-55
8 7. Instale la cubierta del portabombillas y la cu-
bierta en la parte posterior del faro.
ATENCION:SCB00670Asegúrese de que la cubierta del portabombi-
llas del faro esté fijada con seguridad encimadel portabombillas y bien asentada.
8. Ajuste la luz del faro si es necesario.SBU25550Ajuste de la luz del faro ATENCION:SCB00690Es aconsejable que un concesionario Yamaharealice este ajuste.
Para subir la luz del faro, gire el tornillo de ajuste
en la dirección (a).
Para bajar la luz del faro, gire el tornillo de ajuste
en la dirección (b).
SBU25640Cambio de la bombilla de la luz de fre-
no/piloto trasero Si se funde la bombilla de la luz de freno/piloto tra-
sero, cámbiela del modo siguiente.
1. Desmonte el panel G. (Véase la página 8-9).
2. Desmonte el soporte de la bombilla (junto con
la bombilla) girándolo en el sentido contrario
al de las agujas del reloj.1. Tornillo de ajuste de la luz del faro
U2C661S0.book Page 55 Thursday, March 16, 2006 1:15 PM

8-56
83. Extraiga la bombilla fundida empujándola ha-
cia adentro y girándola en el sentido contrario
al de las agujas del reloj.
4. Introduzca una nueva bombilla en el soporte,
empújela hacia adentro y luego gírela en el
sentido de las agujas del reloj hasta que se
detenga.
5. Monte el soporte de la bombilla (junto con la
bombilla) girándolo en el sentido de las agujas
del reloj.
6. Monte el panel.
SBU25650Desmontaje de una rueda 1. Afloje las tuercas de la rueda.
2. Eleve el ATV y coloque un soporte adecuado
bajo el bastidor.
3. Quite las tuercas de la rueda.
4. Desmonte la rueda.SBU25700Montaje de una rueda 1. Instale la rueda y las tuercas.
1. Portabombilla de la luz de freno/piloto trasero
1. Tuerca de rueda
U2C661S0.book Page 56 Thursday, March 16, 2006 1:15 PM

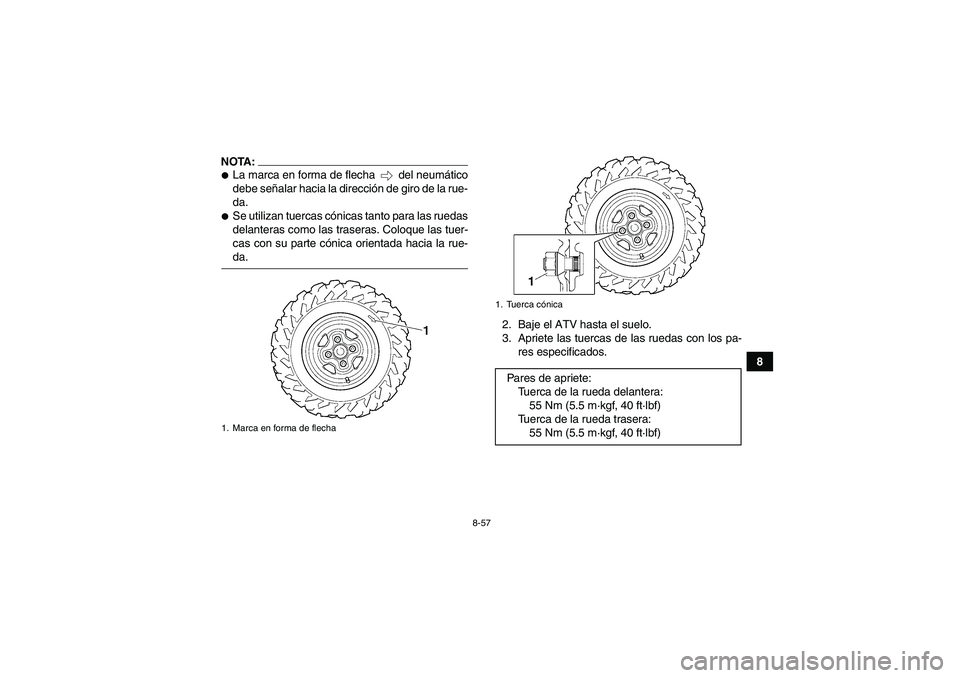

8-57
8
NOTA:
La marca en forma de flecha del neumático
debe señalar hacia la dirección de giro de la rue-
da.
Se utilizan tuercas cónicas tanto para las ruedas
delanteras como las traseras. Coloque las tuer-
cas con su parte cónica orientada hacia la rue-da.
2. Baje el ATV hasta el suelo.
3. Apriete las tuercas de las ruedas con los pa-
res especificados.1. Marca en forma de flecha
1. Tuerca cónicaPares de apriete:
Tuerca de la rueda delantera:
55 Nm (5.5 m·kgf, 40 ft·lbf)
Tuerca de la rueda trasera:
55 Nm (5.5 m·kgf, 40 ft·lbf)
U2C661S0.book Page 57 Thursday, March 16, 2006 1:15 PM

8-58
8
SBU25740Identificación de averías Aunque los ATV Yamaha son objeto de una com-
pleta revisión antes de salir de fábrica, pueden sur-
gir problemas durante su utilización. Cualquier
problema en los sistemas de combustible, com-
presión o encendido, por ejemplo, puede dificultar
el arranque y provocar una disminución de la po-
tencia.
Los siguientes cuadros de identificación de ave-
rías constituyen un procedimiento rápido y fácil
para que usted mismo compruebe esos sistemas
vitales. No obstante, si es necesario realizar cual-
quier reparación del ATV, llévelo a un concesiona-
rio Yamaha cuyos técnicos cualificados disponen
de las herramientas, experiencia y conocimientos
necesarios para repararlo correctamente.
Utilice únicamente repuestos originales Yamaha.
Las imitaciones pueden parecerse a los repuestos
originales Yamaha pero a menudo son de inferior
calidad, menos duraderos y pueden ocasionar
costosas facturas de reparación.
ADVERTENCIA
SWB02280No fume mientras comprueba el sistema de
combustible. La gasolina puede arder o explo-
tar, causando graves daños personales o ma-teriales. Asegúrese de que no hay llamas ni
chispas al descubierto en la zona, incluidas
lámparas piloto de calentadores de agua u hor-
nos.
U2C661S0.book Page 58 Thursday, March 16, 2006 1:15 PM

8-59
8
SBU25781Cuadros de identificación de averías Problemas de arranque o reducción de las prestaciones del motorCompruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido.
Haga revisar el ATV en un
concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
Haga revisar el ATV en un concesionario Yamaha.
El motor no arranca. Haga revisar el
ATV en un concesionario
Yamaha.El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira
rápidamente.
El motor gira
lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cargue ésta según sea necesario.
SecosHúmedos
Ponga el acelerador a medio gas y
accione el arranque eléctrico.
U2C661S0.book Page 59 Thursday, March 16, 2006 1:15 PM

8-60

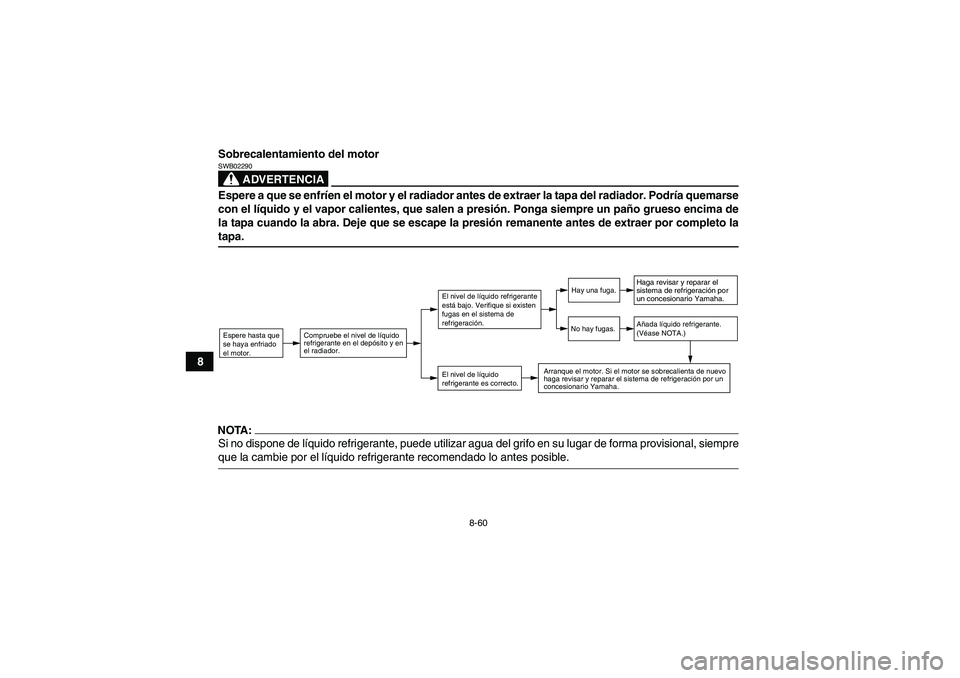

8Sobrecalentamiento del motor
ADVERTENCIA
SWB02290Espere a que se enfríen el motor y el radiador antes de extraer la tapa del radiador. Podría quemarse
con el líquido y el vapor calientes, que salen a presión. Ponga siempre un paño grueso encima de
la tapa cuando la abra. Deje que se escape la presión remanente antes de extraer por completo latapa.NOTA:Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempreque la cambie por el líquido refrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por
un concesionario Yamaha.Añada líquido refrigerante.
(Véase NOTA.)
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
