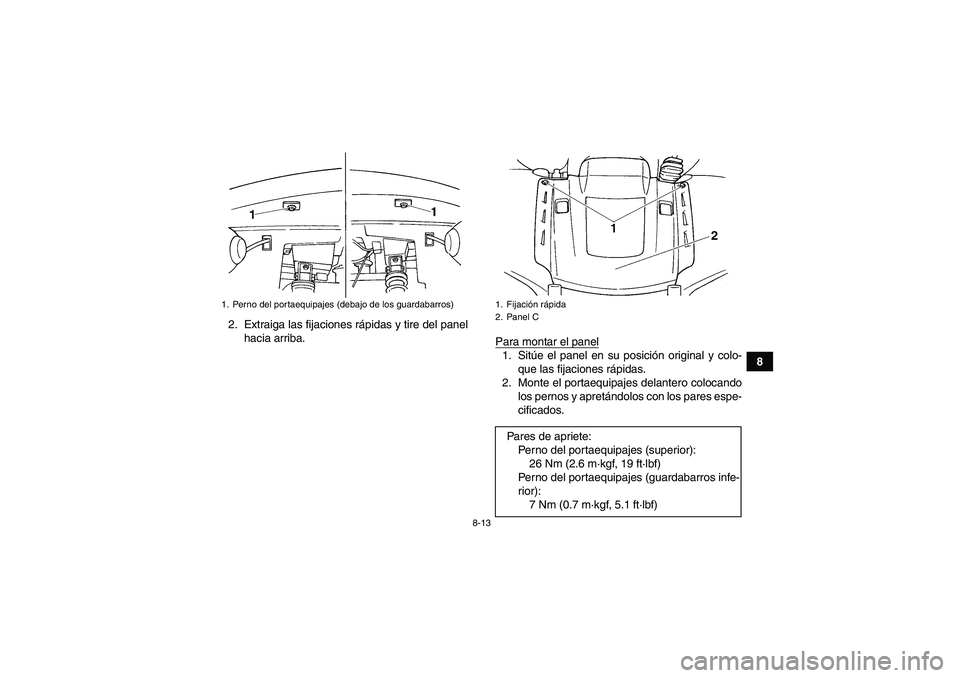

8 2. Extraiga las fijaciones rápidas y tire del panel
hacia arriba.
Para montar el panel
1. Sitúe el panel en su posición original y colo-
que las fijaciones rápidas.
2. Monte el portaequipajes delantero colocando
los pernos y apretándolos con los pares espe-
cificados.
1. Perno del portaequipajes (debajo de los guardabarros)
1. Fijación rápida
2. Panel CPares de apriete:
Perno del portaequipajes (superior):
26 Nm (2.6 m·kgf, 19 ft·lbf)
Perno del portaequipajes (guardabarros infe-
rior):
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
U2C661S0.book Page 13 Thursday, March 16, 2006 1:15 PM

8-14
83. Instale las cubiertas del soporte.
Panel E

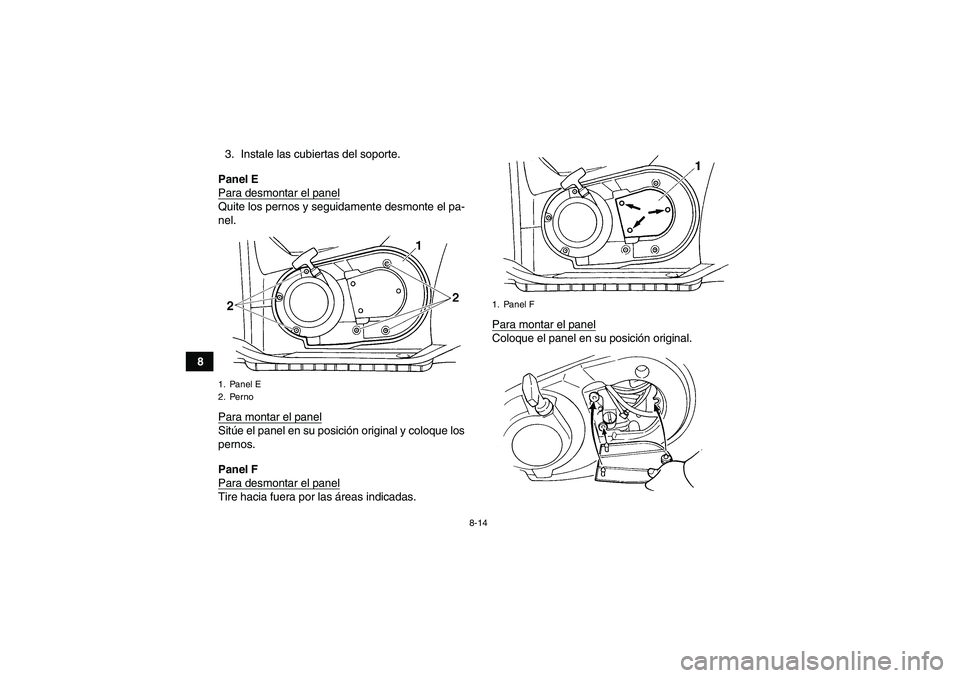

Para desmontar el panel
Quite los pernos y seguidamente desmonte el pa-
nel.
Para montar el panelSitúe el panel en su posición original y coloque los
pernos.
Panel F
Para desmontar el panelTire hacia fuera por las áreas indicadas.Para montar el panel
Coloque el panel en su posición original.
1. Panel E
2. Perno
1. Panel F
U2C661S0.book Page 14 Thursday, March 16, 2006 1:15 PM

8-15
8 Panel G
Para desmontar el panel
1. Desmonte el asiento. (Véase la página 4-19).
2. Desmonte el portaequipajes trasero quitando
los pernos.
3. Extraiga la ménsula inferior del asiento y el
panel tirando hacia fuera.1. Perno del portaequipajes (superior)
1. Perno del portaequipajes (debajo de los guardabarros)
U2C661S0.book Page 15 Thursday, March 16, 2006 1:15 PM

8-16

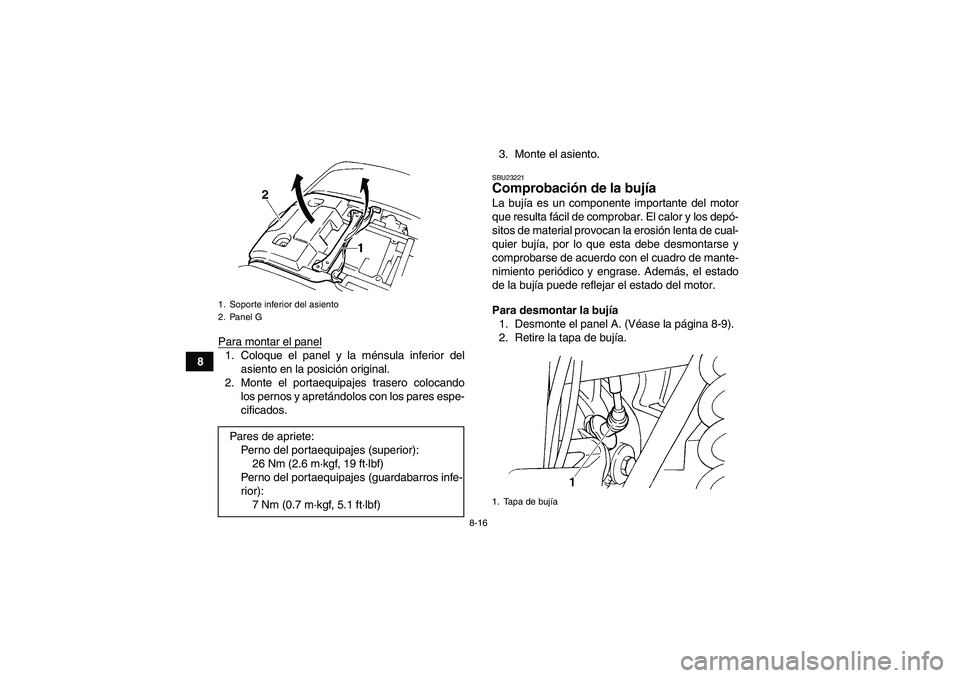

8Para montar el panel
1. Coloque el panel y la ménsula inferior del
asiento en la posición original.
2. Monte el portaequipajes trasero colocando
los pernos y apretándolos con los pares espe-
cificados.3. Monte el asiento.
SBU23221Comprobación de la bujía La bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los depó-
sitos de material provocan la erosión lenta de cual-
quier bujía, por lo que esta debe desmontarse y
comprobarse de acuerdo con el cuadro de mante-
nimiento periódico y engrase. Además, el estado
de la bujía puede reflejar el estado del motor.
Para desmontar la bujía
1. Desmonte el panel A. (Véase la página 8-9).
2. Retire la tapa de bujía.
1. Soporte inferior del asiento
2. Panel GPares de apriete:
Perno del portaequipajes (superior):
26 Nm (2.6 m·kgf, 19 ft·lbf)
Perno del portaequipajes (guardabarros infe-
rior):
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
1. Tapa de bujía
U2C661S0.book Page 16 Thursday, March 16, 2006 1:15 PM

8-17
8 3. Desmonte la bujía como se muestra con la lla-
ve de bujías incluida en el juego de herra-
mientas del propietario.
Para revisar la bujía
1. Compruebe que el aislamiento de porcelana
que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y claro
(éste es el color ideal cuando se utiliza el ATV
normalmente).
NOTA:Si la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente. No
trate de diagnosticar usted mismo estas averías.
En lugar de ello, es aconsejable que revisen elATV en un concesionario Yamaha.
2. Compruebe la erosión del electrodo y la acu-
mulación excesiva de carbono u otros depósi-
tos en la bujía; cámbiela según sea necesario.
Para montar la bujía
1. Mida la distancia entre electrodos de la bujía
con una galga y ajústela al valor especificado
según sea necesario.
1. Llave de bujías
Bujía especificada:
NGK/DPR8EA-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)
U2C661S0.book Page 17 Thursday, March 16, 2006 1:15 PM

8-18

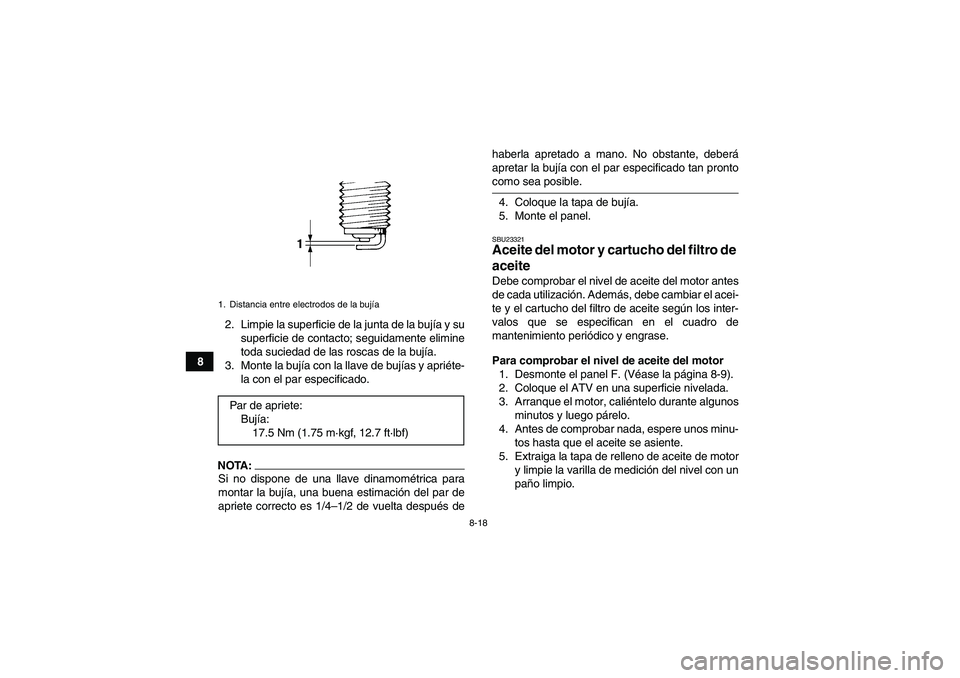

82. Limpie la superficie de la junta de la bujía y su
superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
3. Monte la bujía con la llave de bujías y apriéte-
la con el par especificado.
NOTA:Si no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 de vuelta después dehaberla apretado a mano. No obstante, deberá
apretar la bujía con el par especificado tan pronto
como sea posible.
4. Coloque la tapa de bujía.
5. Monte el panel.SBU23321Aceite del motor y cartucho del filtro de
aceite Debe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el acei-
te y el cartucho del filtro de aceite según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Desmonte el panel F. (Véase la página 8-9).
2. Coloque el ATV en una superficie nivelada.
3. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
4. Antes de comprobar nada, espere unos minu-
tos hasta que el aceite se asiente.
5. Extraiga la tapa de relleno de aceite de motor
y limpie la varilla de medición del nivel con un
paño limpio.
1. Distancia entre electrodos de la bujíaPar de apriete:
Bujía:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U2C661S0.book Page 18 Thursday, March 16, 2006 1:15 PM

8-19

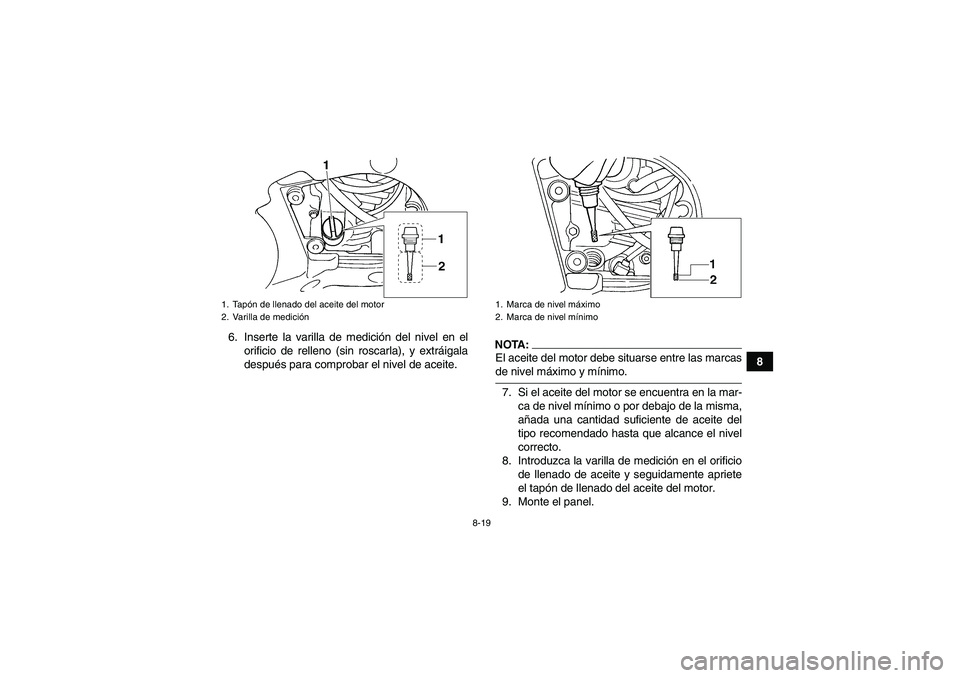

8 6. Inserte la varilla de medición del nivel en el
orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.
NOTA:El aceite del motor debe situarse entre las marcasde nivel máximo y mínimo.
7. Si el aceite del motor se encuentra en la mar-
ca de nivel mínimo o por debajo de la misma,
añada una cantidad suficiente de aceite del
tipo recomendado hasta que alcance el nivel
correcto.
8. Introduzca la varilla de medición en el orificio
de llenado de aceite y seguidamente apriete
el tapón de llenado del aceite del motor.
9. Monte el panel.
1. Tapón de llenado del aceite del motor
2. Varilla de medición
1. Marca de nivel máximo
2. Marca de nivel mínimo
U2C661S0.book Page 19 Thursday, March 16, 2006 1:15 PM

8-20
8Para cambiar el aceite del motor (con o sin sus-
titución del cartucho del filtro de aceite)
1. Desmonte el panel F. (Véase la página 8-9).
2. Coloque el ATV en una superficie nivelada.
3. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
4. Coloque una bandeja debajo del motor para
recoger el aceite usado.
5. Retire el tapón de llenado del aceite de motor
y el perno de drenaje para vaciar el aceite del
cárter.
NOTA:Omita los pasos 6–10 si no va a cambiar el cartu-cho del filtro de aceite.
6. Desmonte los paneles D y E. (Véase la pági-
na 8-9).
7. Desmonte el cartucho del filtro de aceite con
una llave para filtros de aceite.NOTA:Puede adquirir una llave para filtros de aceite ensu concesionario Yamaha más próximo.
1. Perno de drenaje del aceite del motor
1. Cartucho del filtro de aceite
2. Llave del filtro de aceite
