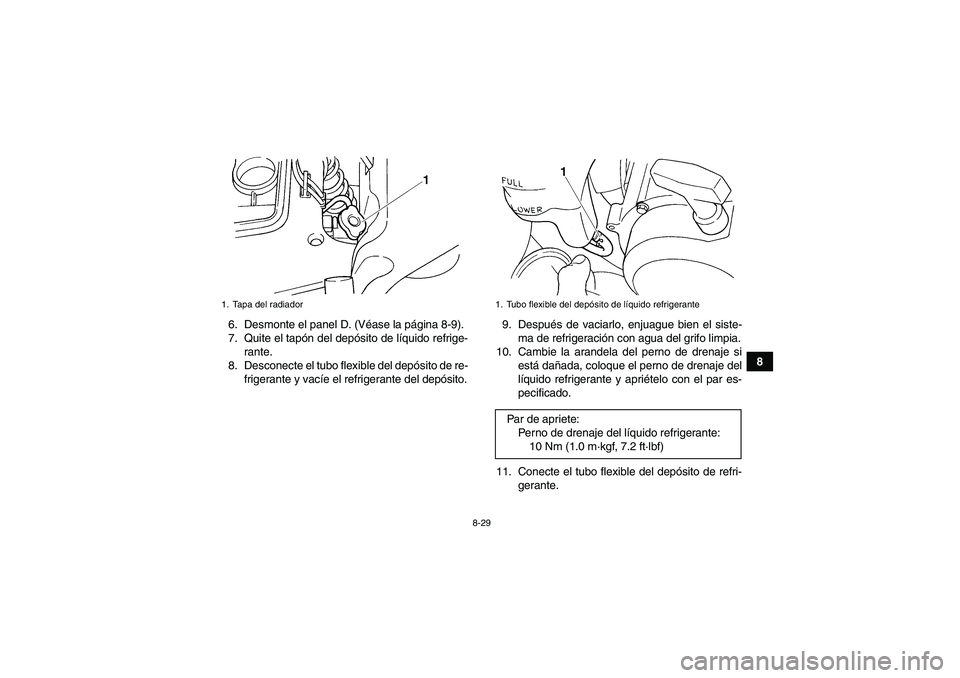

8 6. Desmonte el panel D. (Véase la página 8-9).
7. Quite el tapón del depósito de líquido refrige-
rante.
8. Desconecte el tubo flexible del depósito de re-
frigerante y vacíe el refrigerante del depósito.9. Después de vaciarlo, enjuague bien el siste-
ma de refrigeración con agua del grifo limpia.
10. Cambie la arandela del perno de drenaje si
está dañada, coloque el perno de drenaje del
líquido refrigerante y apriételo con el par es-
pecificado.
11. Conecte el tubo flexible del depósito de refri-
gerante.
1. Tapa del radiador
1. Tubo flexible del depósito de líquido refrigerantePar de apriete:
Perno de drenaje del líquido refrigerante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U2C661S0.book Page 29 Thursday, March 16, 2006 1:15 PM

8-30

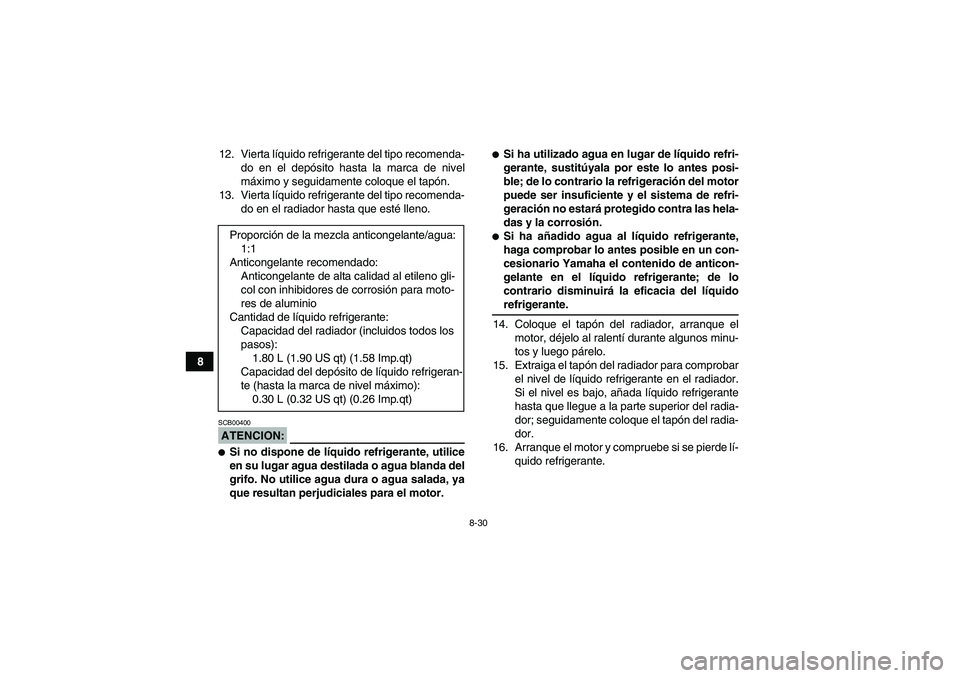

812. Vierta líquido refrigerante del tipo recomenda-
do en el depósito hasta la marca de nivel
máximo y seguidamente coloque el tapón.
13. Vierta líquido refrigerante del tipo recomenda-
do en el radiador hasta que esté lleno.
ATENCION:SCB00400
Si no dispone de líquido refrigerante, utilice
en su lugar agua destilada o agua blanda del
grifo. No utilice agua dura o agua salada, ya
que resultan perjudiciales para el motor.

Si ha utilizado agua en lugar de líquido refri-
gerante, sustitúyala por este lo antes posi-
ble; de lo contrario la refrigeración del motor
puede ser insuficiente y el sistema de refri-
geración no estará protegido contra las hela-
das y la corrosión.
Si ha añadido agua al líquido refrigerante,
haga comprobar lo antes posible en un con-
cesionario Yamaha el contenido de anticon-
gelante en el líquido refrigerante; de lo
contrario disminuirá la eficacia del líquidorefrigerante.
14. Coloque el tapón del radiador, arranque el
motor, déjelo al ralentí durante algunos minu-
tos y luego párelo.
15. Extraiga el tapón del radiador para comprobar
el nivel de líquido refrigerante en el radiador.
Si el nivel es bajo, añada líquido refrigerante
hasta que llegue a la parte superior del radia-
dor; seguidamente coloque el tapón del radia-
dor.
16. Arranque el motor y compruebe si se pierde lí-
quido refrigerante. Proporción de la mezcla anticongelante/agua:
1:1
Anticongelante recomendado:
Anticongelante de alta calidad al etileno gli-
col con inhibidores de corrosión para moto-
res de aluminio
Cantidad de líquido refrigerante:
Capacidad del radiador (incluidos todos los
pasos):
1.80 L (1.90 US qt) (1.58 Imp.qt)
Capacidad del depósito de líquido refrigeran-
te (hasta la marca de nivel máximo):
0.30 L (0.32 US qt) (0.26 Imp.qt)
U2C661S0.book Page 30 Thursday, March 16, 2006 1:15 PM

8-31
8

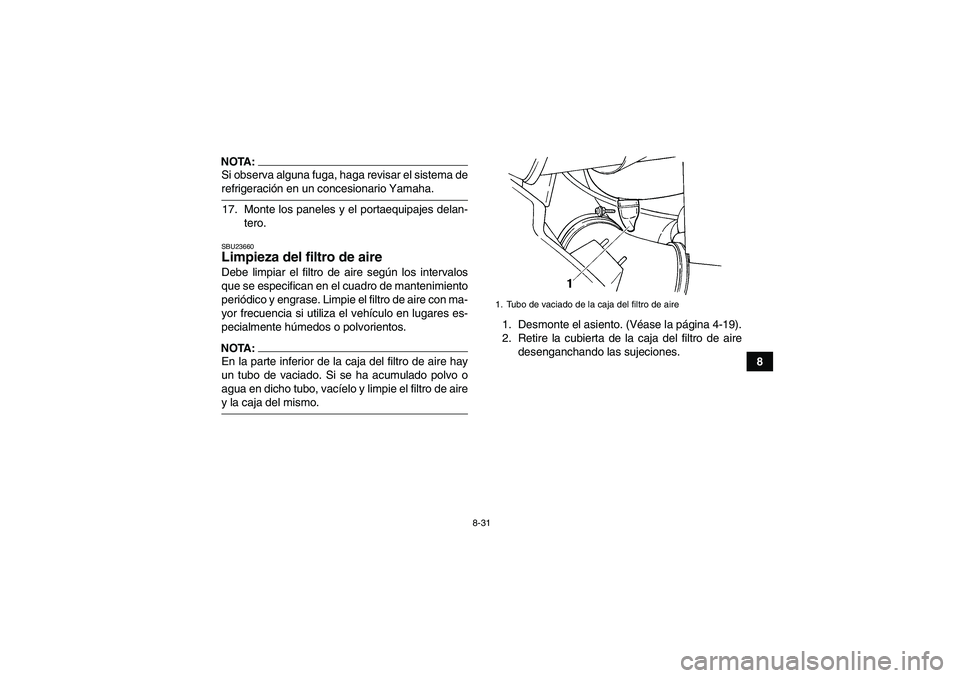

NOTA:Si observa alguna fuga, haga revisar el sistema derefrigeración en un concesionario Yamaha.
17. Monte los paneles y el portaequipajes delan-
tero.SBU23660Limpieza del filtro de aire Debe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire con ma-
yor frecuencia si utiliza el vehículo en lugares es-
pecialmente húmedos o polvorientos.NOTA:En la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de airey la caja del mismo.1. Desmonte el asiento. (Véase la página 4-19).
2. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.
1. Tubo de vaciado de la caja del filtro de aire
U2C661S0.book Page 31 Thursday, March 16, 2006 1:15 PM

8-32
83. Extraiga el filtro de aire de su caja.4. Extraiga el material esponjoso de la rejilla del
filtro del aire.
1. Soporte de la caja del filtro de aire
2. Cubierta de la caja del filtro de aire
1. Filtro de aire
1. Desbloquear.
U2C661S0.book Page 32 Thursday, March 16, 2006 1:15 PM

8-33

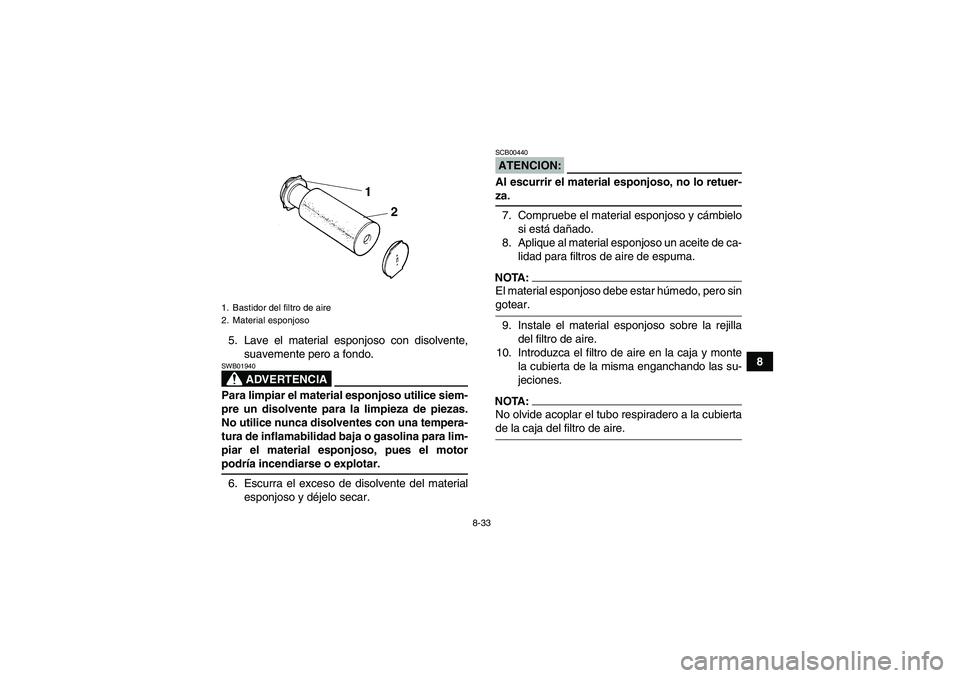

8 5. Lave el material esponjoso con disolvente,
suavemente pero a fondo.
ADVERTENCIA
SWB01940Para limpiar el material esponjoso utilice siem-
pre un disolvente para la limpieza de piezas.
No utilice nunca disolventes con una tempera-
tura de inflamabilidad baja o gasolina para lim-
piar el material esponjoso, pues el motorpodría incendiarse o explotar.
6. Escurra el exceso de disolvente del material
esponjoso y déjelo secar.
ATENCION:SCB00440Al escurrir el material esponjoso, no lo retuer-za.
7. Compruebe el material esponjoso y cámbielo
si está dañado.
8. Aplique al material esponjoso un aceite de ca-
lidad para filtros de aire de espuma.NOTA:El material esponjoso debe estar húmedo, pero singotear.
9. Instale el material esponjoso sobre la rejilla
del filtro de aire.
10. Introduzca el filtro de aire en la caja y monte
la cubierta de la misma enganchando las su-
jeciones.NOTA :
No olvide acoplar el tubo respiradero a la cubiertade la caja del filtro de aire.
1. Bastidor del filtro de aire
2. Material esponjosoU2C661S0.book Page 33 Thursday, March 16, 2006 1:15 PM

8-34

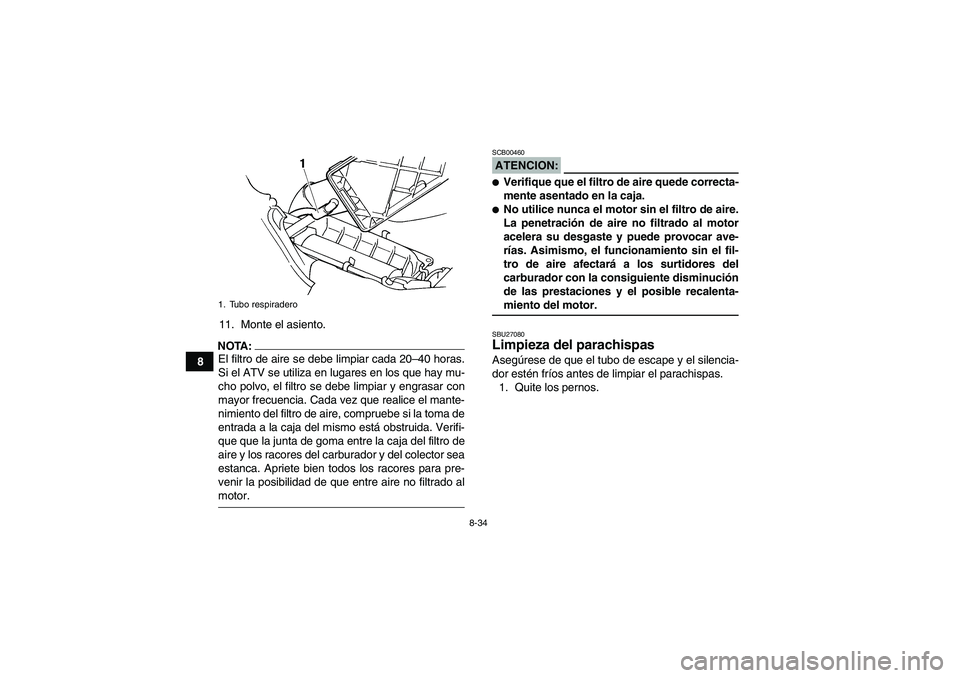

811. Monte el asiento.
NOTA:El filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-
nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida. Verifi-
que que la junta de goma entre la caja del filtro de
aire y los racores del carburador y del colector sea
estanca. Apriete bien todos los racores para pre-
venir la posibilidad de que entre aire no filtrado almotor.
ATENCION:SCB00460
Verifique que el filtro de aire quede correcta-
mente asentado en la caja.
No utilice nunca el motor sin el filtro de aire.
La penetración de aire no filtrado al motor
acelera su desgaste y puede provocar ave-
rías. Asimismo, el funcionamiento sin el fil-
tro de aire afectará a los surtidores del
carburador con la consiguiente disminución
de las prestaciones y el posible recalenta-miento del motor.SBU27080Limpieza del parachispas Asegúrese de que el tubo de escape y el silencia-
dor estén fríos antes de limpiar el parachispas.
1. Quite los pernos.
1. Tubo respiraderoU2C661S0.book Page 34 Thursday, March 16, 2006 1:15 PM

8-35

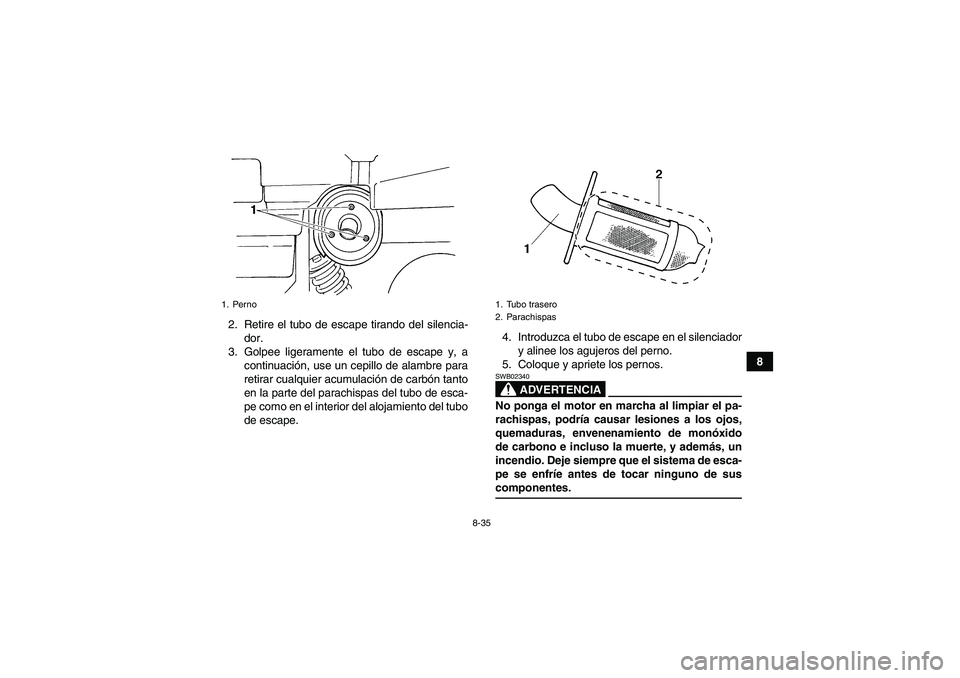

8 2. Retire el tubo de escape tirando del silencia-
dor.
3. Golpee ligeramente el tubo de escape y, a
continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del tubo
de escape.4. Introduzca el tubo de escape en el silenciador
y alinee los agujeros del perno.
5. Coloque y apriete los pernos.
ADVERTENCIA
SWB02340No ponga el motor en marcha al limpiar el pa-
rachispas, podría causar lesiones a los ojos,
quemaduras, envenenamiento de monóxido
de carbono e incluso la muerte, y además, un
incendio. Deje siempre que el sistema de esca-
pe se enfríe antes de tocar ninguno de suscomponentes.
1. Perno
1. Tubo trasero
2. Parachispas
U2C661S0.book Page 35 Thursday, March 16, 2006 1:15 PM

8-36
8

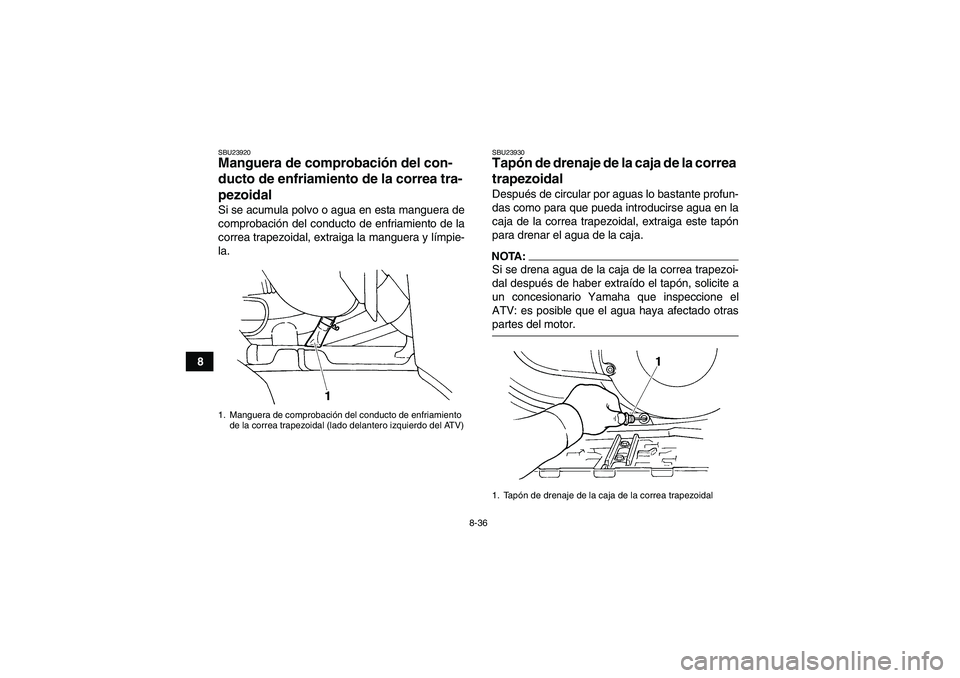

SBU23920Manguera de comprobación del con-
ducto de enfriamiento de la correa tra-
pezoidal Si se acumula polvo o agua en esta manguera de
comprobación del conducto de enfriamiento de la
correa trapezoidal, extraiga la manguera y límpie-
la.
SBU23930Tapón de drenaje de la caja de la correa
trapezoidal Después de circular por aguas lo bastante profun-
das como para que pueda introducirse agua en la
caja de la correa trapezoidal, extraiga este tapón
para drenar el agua de la caja.NOTA:Si se drena agua de la caja de la correa trapezoi-
dal después de haber extraído el tapón, solicite a
un concesionario Yamaha que inspeccione el
ATV: es posible que el agua haya afectado otraspartes del motor.
1. Manguera de comprobación del conducto de enfriamiento
de la correa trapezoidal (lado delantero izquierdo del ATV)
1. Tapón de drenaje de la caja de la correa trapezoidal
