2007 Hyundai Santa Fe Betriebsanleitung (in German)

2FAHREN MIT DEM HYUNDAI

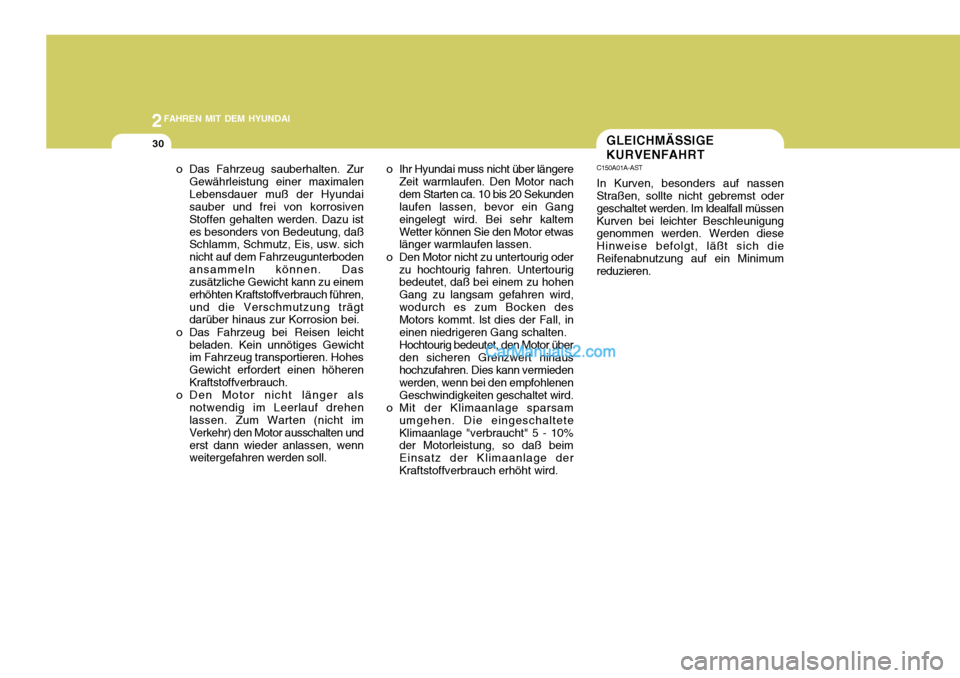

30
o Das Fahrzeug sauberhalten. ZurGewährleistung einer maximalen Lebensdauer muß der Hyundai sauber und frei von korrosiven Stoffen gehalten werden. Dazu istes besonders von Bedeutung, daß Schlamm, Schmutz, Eis, usw. sich nicht auf dem Fahrzeugunterbodenansammeln können. Das zusätzliche Gewicht kann zu einem erhöhten Kraftstoffverbrauch führen,und die Verschmutzung trägt darüber hinaus zur Korrosion bei.
o Das Fahrzeug bei Reisen leicht beladen. Kein unnötiges Gewichtim Fahrzeug transportieren. Hohes Gewicht erfordert einen höherenKraftstoffverbrauch.
o Den Motor nicht länger als notwendig im Leerlauf drehen lassen. Zum Warten (nicht im Verkehr) den Motor ausschalten underst dann wieder anlassen, wenn weitergefahren werden soll. o Ihr Hyundai muss nicht über längere
Zeit warmlaufen. Den Motor nach dem Starten ca. 10 bis 20 Sekunden laufen lassen, bevor ein Gang eingelegt wird. Bei sehr kaltemWetter können Sie den Motor etwas länger warmlaufen lassen.
o Den Motor nicht zu untertourig oder zu hochtourig fahren. Untertourigbedeutet, daß bei einem zu hohen Gang zu langsam gefahren wird,wodurch es zum Bocken desMotors kommt. lst dies der Fall, ineinen niedrigeren Gang schalten.Hochtourig bedeutet, den Motor überden sicheren Grenzwert hinaushochzufahren. Dies kann vermieden werden, wenn bei den empfohlenen Geschwindigkeiten geschaltet wird.
o Mit der Klimaanlage sparsam umgehen. Die eingeschalteteKlimaanlage "verbraucht" 5 - 10% der Motorleistung, so daß beim Einsatz der Klimaanlage derKraftstoffverbrauch erhöht wird.GLEICHMÄSSIGE KURVENFAHRT
C150A01A-AST In Kurven, besonders auf nassen
Straßen, sollte nicht gebremst oder geschaltet werden. Im ldealfall müssenKurven bei leichter Beschleunigung genommen werden. Werden diese Hinweise befolgt, läßt sich dieReifenabnutzung auf ein Minimum reduzieren.

2
FAHREN MIT DEM HYUNDAI

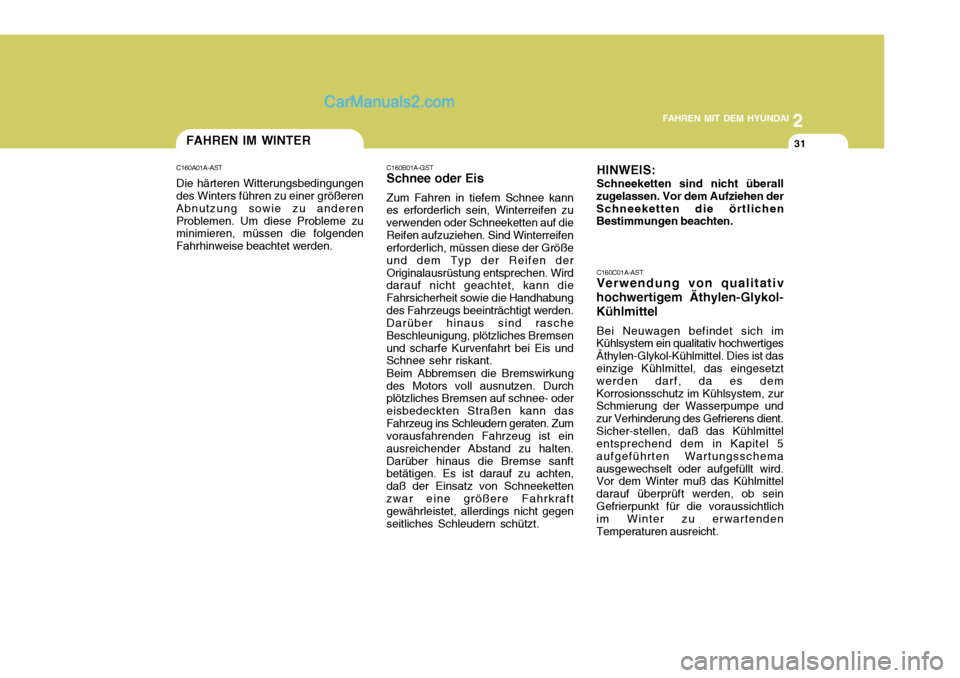

31FAHREN IM WINTER
C160A01A-AST Die härteren Witterungsbedingungen
des Winters führen zu einer größeren Abnutzung sowie zu anderenProblemen. Um diese Probleme zu minimieren, müssen die folgenden Fahrhinweise beachtet werden. C160B01A-GST Schnee oder Eis Zum Fahren in tiefem Schnee kann
es erforderlich sein, Winterreifen zu verwenden oder Schneeketten auf dieReifen aufzuziehen. Sind Winterreifen erforderlich, müssen diese der Größe und dem Typ der Reifen derOriginalausrüstung entsprechen. Wird darauf nicht geachtet, kann die Fahrsicherheit sowie die Handhabungdes Fahrzeugs beeinträchtigt werden. Darüber hinaus sind rasche Beschleunigung, plötzliches Bremsenund scharfe Kurvenfahrt bei Eis und Schnee sehr riskant.
Beim Abbremsen die Bremswirkung
des Motors voll ausnutzen. Durchplötzliches Bremsen auf schnee- oder eisbedeckten Straßen kann dasFahrzeug ins Schleudern geraten. Zum vorausfahrenden Fahrzeug ist ein ausreichender Abstand zu halten.Darüber hinaus die Bremse sanft betätigen. Es ist darauf zu achten, daß der Einsatz von Schneekettenzwar eine größere Fahrkraft gewährleistet, allerdings nicht gegen seitliches Schleudern schützt. C160C01A-AST Verwendung von qualitativ
hochwertigem Äthylen-Glykol- Kühlmittel
Bei Neuwagen befindet sich im
Kühlsystem ein qualitativ hochwertiges Äthylen-Glykol-Kühlmittel. Dies ist das einzige Kühlmittel, das eingesetzt werden darf, da es demKorrosionsschutz im Kühlsystem, zur Schmierung der Wasserpumpe und zur Verhinderung des Gefrierens dient.Sicher-stellen, daß das Kühlmittel entsprechend dem in Kapitel 5 aufgeführten Wartungsschemaausgewechselt oder aufgefüllt wird. Vor dem Winter muß das Kühlmittel darauf überprüft werden, ob seinGefrierpunkt für die voraussichtlich im Winter zu erwartenden Temperaturen ausreicht. HINWEIS: Schneeketten sind nicht überall
zugelassen. Vor dem Aufziehen der Schneeketten die örtlichen Bestimmungen beachten.

2FAHREN MIT DEM HYUNDAI

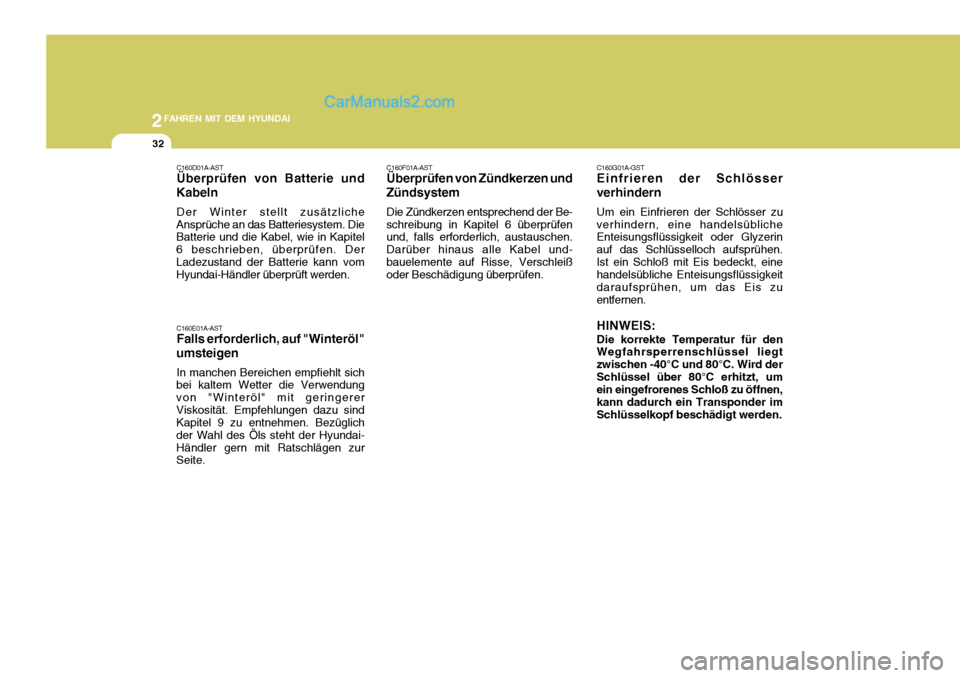

32
C160D01A-AST Überprüfen von Batterie und
Kabeln
Der Winter stellt zusätzliche
Ansprüche an das Batteriesystem. DieBatterie und die Kabel, wie in Kapitel 6 beschrieben, überprüfen. DerLadezustand der Batterie kann vom Hyundai-Händler überprüft werden.
C160E01A-AST Falls erforderlich, auf "Winteröl"
umsteigen
In manchen Bereichen empfiehlt sich
bei kaltem Wetter die Verwendung von "Winteröl" mit geringererViskosität. Empfehlungen dazu sind Kapitel 9 zu entnehmen. Bezüglich der Wahl des Öls steht der Hyundai-Händler gern mit Ratschlägen zur Seite. C160F01A-ASTÜberprüfen von Zündkerzen und
Zündsystem
Die Zündkerzen entsprechend der Be-
schreibung in Kapitel 6 überprüfenund, falls erforderlich, austauschen. Darüber hinaus alle Kabel und-bauelemente auf Risse, Verschleiß oder Beschädigung überprüfen. C160G01A-GSTEinfrieren der Schlösser
verhindern
Um ein Einfrieren der Schlösser zu
verhindern, eine handelsüblicheEnteisungsflüssigkeit oder Glyzerin auf das Schlüsselloch aufsprühen.Ist ein Schloß mit Eis bedeckt, eine handelsübliche Enteisungsflüssigkeit daraufsprühen, um das Eis zuentfernen.
HINWEIS: Die korrekte Temperatur für den
Wegfahrsperrenschlüssel liegt zwischen -40°C und 80°C. Wird derSchlüssel über 80°C erhitzt, um ein eingefrorenes Schloß zu öffnen, kann dadurch ein Transponder imSchlüsselkopf beschädigt werden.

2
FAHREN MIT DEM HYUNDAI

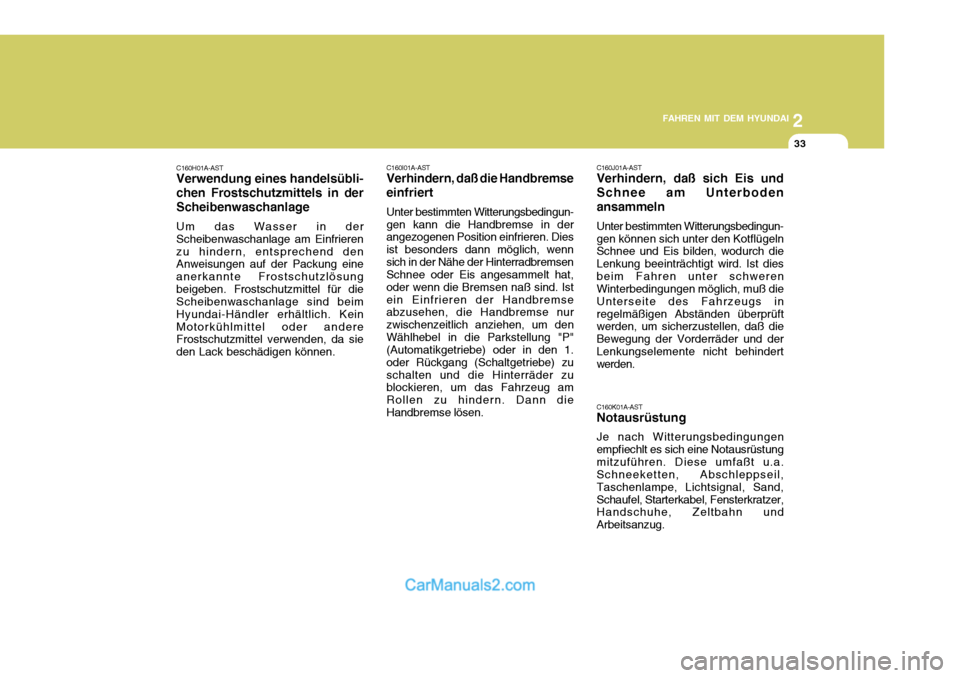

33
C160I01A-AST Verhindern, daß die Handbremse
einfriert
Unter bestimmten Witterungsbedingun-
gen kann die Handbremse in derangezogenen Position einfrieren. Dies ist besonders dann möglich, wennsich in der Nähe der Hinterradbremsen Schnee oder Eis angesammelt hat, oder wenn die Bremsen naß sind. Istein Einfrieren der Handbremse abzusehen, die Handbremse nur zwischenzeitlich anziehen, um denWählhebel in die Parkstellung "P" (Automatikgetriebe) oder in den 1. oder Rückgang (Schaltgetriebe) zuschalten und die Hinterräder zu blockieren, um das Fahrzeug am Rollen zu hindern. Dann dieHandbremse lösen. C160J01A-AST Verhindern, daß sich Eis und Schnee am Unterbodenansammeln Unter bestimmten Witterungsbedingun- gen können sich unter den Kotflügeln Schnee und Eis bilden, wodurch die Lenkung beeinträchtigt wird. Ist diesbeim Fahren unter schweren Winterbedingungen möglich, muß die Unterseite des Fahrzeugs inregelmäßigen Abständen überprüft werden, um sicherzustellen, daß die Bewegung der Vorderräder und derLenkungselemente nicht behindert werden. C160K01A-AST Notausrüstung Je nach Witterungsbedingungen empfiechlt es sich eine Notausrüstungmitzuführen. Diese umfaßt u.a. Schneeketten, Abschleppseil, Taschenlampe, Lichtsignal, Sand,Schaufel, Starterkabel, Fensterkratzer, Handschuhe, Zeltbahn und Arbeitsanzug.
C160H01A-AST Verwendung eines handelsübli- chen Frostschutzmittels in derScheibenwaschanlage Um das Wasser in der Scheibenwaschanlage am Einfrierenzu hindern, entsprechend den Anweisungen auf der Packung eine anerkannte Frostschutzlösungbeigeben. Frostschutzmittel für die Scheibenwaschanlage sind beim Hyundai-Händler erhältlich. KeinMotorkühlmittel oder andere Frostschutzmittel verwenden, da sie den Lack beschädigen können.

2FAHREN MIT DEM HYUNDAI

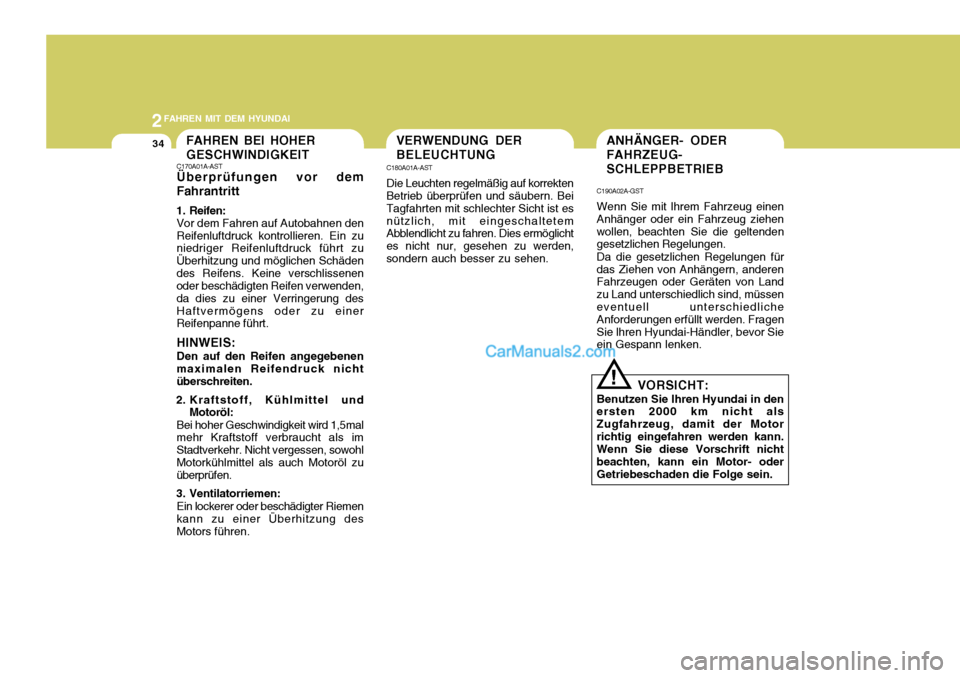

34FAHREN BEI HOHER GESCHWINDIGKEIT
C170A01A-AST Überprüfungen vor dem Fahrantritt
1. Reifen: Vor dem Fahren auf Autobahnen den Reifenluftdruck kontrollieren. Ein zu niedriger Reifenluftdruck führt zu Überhitzung und möglichen Schädendes Reifens. Keine verschlissenen oder beschädigten Reifen verwenden, da dies zu einer Verringerung desHaftvermögens oder zu einer Reifenpanne führt. HINWEIS: Den auf den Reifen angegebenen maximalen Reifendruck nichtüberschreiten.
2. Kraftstoff, Kühlmittel und Motoröl:
Bei hoher Geschwindigkeit wird 1,5mal mehr Kraftstoff verbraucht als im Stadtverkehr. Nicht vergessen, sowohlMotorkühlmittel als auch Motoröl zu überprüfen.
3. Ventilatorriemen: Ein lockerer oder beschädigter Riemen kann zu einer Überhitzung desMotors führen.VERWENDUNG DER BELEUCHTUNG
C180A01A-AST Die Leuchten regelmäßig auf korrekten
Betrieb überprüfen und säubern. Bei Tagfahrten mit schlechter Sicht ist esnützlich, mit eingeschaltetem Abblendlicht zu fahren. Dies ermöglicht es nicht nur, gesehen zu werden,sondern auch besser zu sehen. C190A02A-GST Wenn Sie mit lhrem Fahrzeug einen Anhänger oder ein Fahrzeug ziehenwollen, beachten Sie die geltenden gesetzlichen Regelungen. Da die gesetzlichen Regelungen für das Ziehen von Anhängern, anderen Fahrzeugen oder Geräten von Land zu Land unterschiedlich sind, müsseneventuell unterschiedliche Anforderungen erfüllt werden. Fragen Sie lhren Hyundai-Händler, bevor Sie ein Gespann lenken.
VORSICHT:
Benutzen Sie lhren Hyundai in denersten 2000 km nicht als Zugfahrzeug, damit der Motorrichtig eingefahren werden kann. Wenn Sie diese Vorschrift nicht beachten, kann ein Motor- oderGetriebeschaden die Folge sein.
!
ANHÄNGER- ODER FAHRZEUG- SCHLEPPBETRIEB

2
FAHREN MIT DEM HYUNDAI

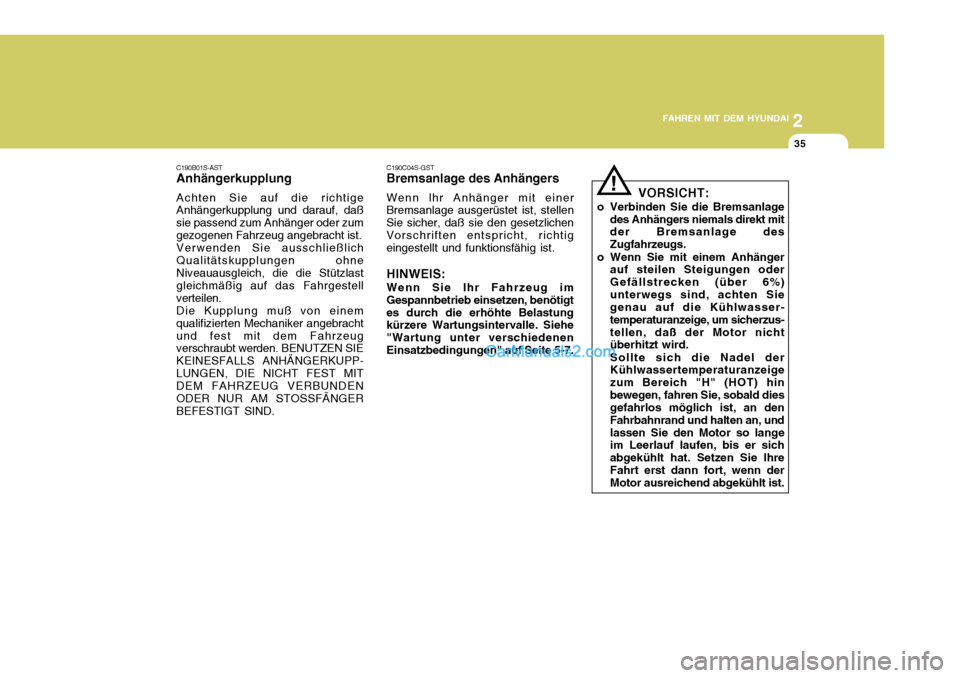

35
C190C04S-GST Bremsanlage des Anhängers Wenn lhr Anhänger mit einer
Bremsanlage ausgerüstet ist, stellen Sie sicher, daß sie den gesetzlichenVorschriften entspricht, richtig eingestellt und funktionsfähig ist.
HINWEIS: Wenn Sie lhr Fahrzeug im
Gespannbetrieb einsetzen, benötigt es durch die erhöhte Belastung kürzere Wartungsintervalle. Siehe "Wartung unter verschiedenenEinsatzbedingungen" auf Seite 5-7. VORSICHT:
o Verbinden Sie die Bremsanlage des Anhängers niemals direkt mit der Bremsanlage des Zugfahrzeugs.
o Wenn Sie mit einem Anhänger auf steilen Steigungen oderGefällstrecken (über 6%)unterwegs sind, achten Sie genau auf die Kühlwasser- temperaturanzeige, um sicherzus-tellen, daß der Motor nicht überhitzt wird. Sollte sich die Nadel der Kühlwassertemperaturanzeige zum Bereich "H" (HOT) hinbewegen, fahren Sie, sobald dies gefahrlos möglich ist, an den Fahrbahnrand und halten an, undlassen Sie den Motor so lange im Leerlauf laufen, bis er sich abgekühlt hat. Setzen Sie lhreFahrt erst dann fort, wenn der Motor ausreichend abgekühlt ist.
!
C190B01S-AST Anhängerkupplung Achten Sie auf die richtige Anhängerkupplung und darauf, daß sie passend zum Anhänger oder zumgezogenen Fahrzeug angebracht ist.Verwenden Sie ausschließlichQualitätskupplungen ohneNiveauausgleich, die die Stützlast gleichmäßig auf das Fahrgestell verteilen.Die Kupplung muß von einemqualifizierten Mechaniker angebrachtund fest mit dem Fahrzeug verschraubt werden. BENUTZEN SIE KEINESFALLS ANHÄNGERKUPP-LUNGEN, DIE NICHT FEST MIT DEM FAHRZEUG VERBUNDEN ODER NUR AM STOSSFÄNGERBEFESTIGT SIND.

2FAHREN MIT DEM HYUNDAI

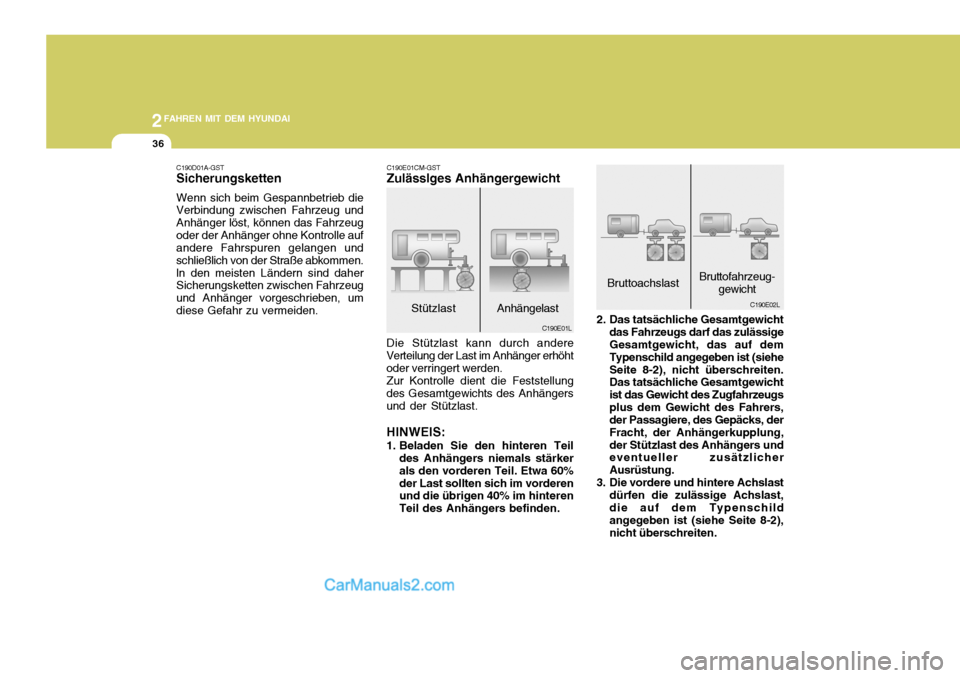

36
C190D01A-GST Sicherungsketten Wenn sich beim Gespannbetrieb die Verbindung zwischen Fahrzeug und Anhänger löst, können das Fahrzeugoder der Anhänger ohne Kontrolle auf andere Fahrspuren gelangen und schließlich von der Straße abkommen.ln den meisten Ländern sind daher Sicherungsketten zwischen Fahrzeug und Anhänger vorgeschrieben, umdiese Gefahr zu vermeiden.
C190E01L
Stützlast
Anhängelast
C190E01CM-GST Zulässlges Anhängergewicht
Die Stützlast kann durch andere
Verteilung der Last im Anhänger erhöht oder verringert werden. Zur Kontrolle dient die Feststellung
des Gesamtgewichts des Anhängersund der Stützlast.
HINWEIS:
1. Beladen Sie den hinteren Teil des Anhängers niemals stärkerals den vorderen Teil. Etwa 60%der Last sollten sich im vorderen und die übrigen 40% im hinteren Teil des Anhängers befinden. 2. Das tatsächliche Gesamtgewicht
das Fahrzeugs darf das zulässige Gesamtgewicht, das auf dem Typenschild angegeben ist (sieheSeite 8-2), nicht überschreiten. Das tatsächliche Gesamtgewicht ist das Gewicht des Zugfahrzeugsplus dem Gewicht des Fahrers, der Passagiere, des Gepäcks, der Fracht, der Anhängerkupplung,der Stützlast des Anhängers und eventueller zusätzlicher Ausrüstung.
3. Die vordere und hintere Achslast
dürfen die zulässige Achslast,die auf dem Typenschild angegeben ist (siehe Seite 8-2), nicht überschreiten. C190E02L
Bruttoachslast
Bruttofahrzeug-
gewicht

2
FAHREN MIT DEM HYUNDAI

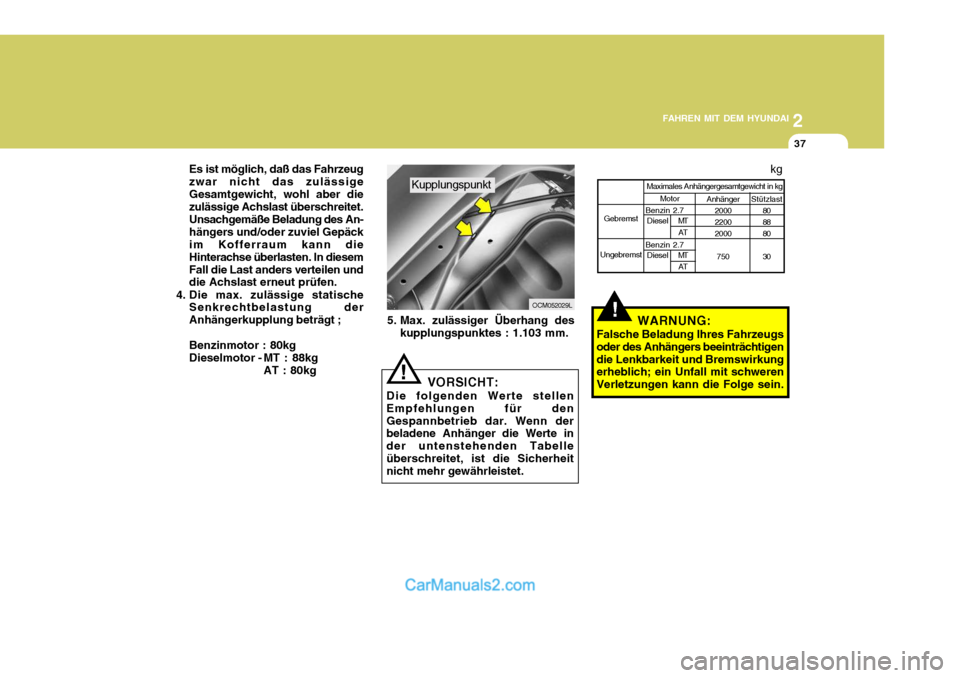

37
WARNUNG:
Falsche Beladung lhres Fahrzeugs oder des Anhängers beeinträchtigen die Lenkbarkeit und Bremswirkung erheblich; ein Unfall mit schweren Verletzungen kann die Folge sein.!5. Max. zulässiger Überhang des kupplungspunktes : 1.103 mm.
Kupplungspunkt
Es ist möglich, daß das Fahrzeug zwar nicht das zulässigeGesamtgewicht, wohl aber die zulässige Achslast überschreitet. Unsachgemäße Beladung des An- hängers und/oder zuviel Gepäck im Kofferraum kann die Hinterachse überlasten. In diesemFall die Last anders verteilen und die Achslast erneut prüfen.
4. Die max. zulässige statische Senkrechtbelastung der Anhängerkupplung beträgt ; Benzinmotor : 80kg
Dieselmotor - MT : 88kg
AT : 80kg
OCM052029L Motor
Anhänger
2000 22002000
750 kg
Maximales Anhängergesamtgewicht in kg
Gebremst
Ungebremst Stützlast
80 88 80 30
Diesel
Benzin 2.7 Benzin 2.7Diesel MT
AT
MT AT
VORSICHT:
Die folgenden Werte stellen
Empfehlungen für den Gespannbetrieb dar. Wenn der beladene Anhänger die Werte in der untenstehenden Tabelleüberschreitet, ist die Sicherheit nicht mehr gewährleistet.
!
