2007 Hyundai Santa Fe Betriebsanleitung (in German)

1111
1
EIGENSCHAFTEN DES HYUNDAI
119
1111
1
EIGENSCHAFTEN DES HYUNDAI
119
1
EIGENSCHAFTEN DES HYUNDAI
119

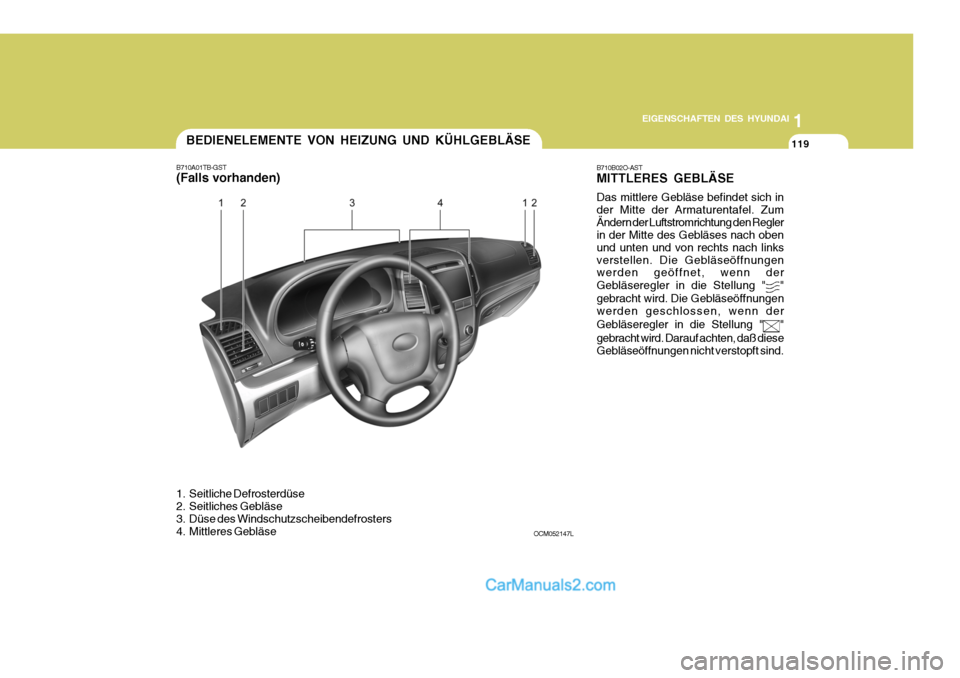

OCM052147LBEDIENELEMENTE VON HEIZUNG UND KÜHLGEBLÄSE
B710A01TB-GST (Falls vorhanden)
1. Seitliche Defrosterdüse
2. Seitliches Gebläse
3. Düse des Windschutzscheibendefrosters
4. Mittleres Gebläse B710B02O-AST MITTLERES GEBLÄSE Das mittlere Gebläse befindet sich in der Mitte der Armaturentafel. ZumÄndern der Luftstromrichtung den Regler in der Mitte des Gebläses nach oben und unten und von rechts nach linksverstellen. Die Gebläseöffnungen werden geöffnet, wenn der Gebläseregler in die Stellung "
"
gebracht wird. Die Gebläseöffnungen werden geschlossen, wenn der Gebläseregler in die Stellung "
"
gebracht wird. Darauf achten, daß diese Gebläseöffnungen nicht verstopft sind.

1EIGENSCHAFTEN DES HYUNDAI
120
OCM051048L
OCM052153

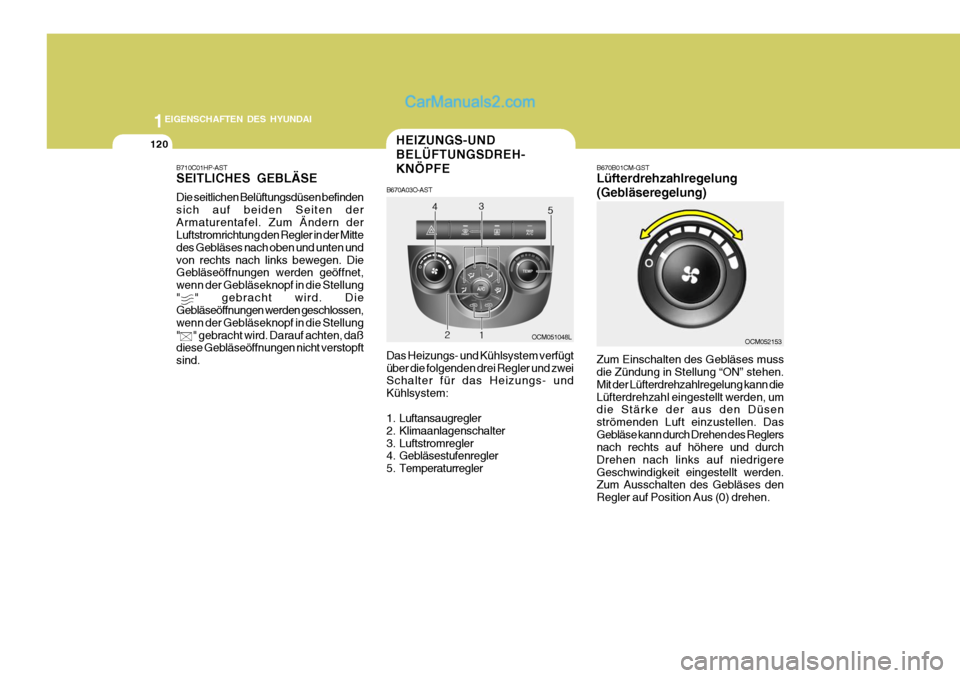

B670B01CM-GST Lüfterdrehzahlregelung (Gebläseregelung) Zum Einschalten des Gebläses muss die Zündung in Stellung “ON” stehen. Mit der Lüfterdrehzahlregelung kann dieLüfterdrehzahl eingestellt werden, um die Stärke der aus den Düsen strömenden Luft einzustellen. DasGebläse kann durch Drehen des Reglers nach rechts auf höhere und durch Drehen nach links auf niedrigereGeschwindigkeit eingestellt werden. Zum Ausschalten des Gebläses den Regler auf Position Aus (0) drehen.
B710C01HP-AST SEITLICHES GEBLÄSE Die seitlichen Belüftungsdüsen befinden sich auf beiden Seiten der
Armaturentafel. Zum Ändern der Luftstromrichtung den Regler in der Mitte des Gebläses nach oben und unten undvon rechts nach links bewegen. Die Gebläseöffnungen werden geöffnet, wenn der Gebläseknopf in die Stellung"
" gebracht wird. Die
Gebläseöffnungen werden geschlossen, wenn der Gebläseknopf in die Stellung"
" gebracht wird. Darauf achten, daß
diese Gebläseöffnungen nicht verstopft sind.
HEIZUNGS-UND BELÜFTUNGSDREH-KNÖPFE
B670A03O-AST Das Heizungs- und Kühlsystem verfügt über die folgenden drei Regler und zwei Schalter für das Heizungs- und Kühlsystem:
1. Luftansaugregler
2. Klimaanlagenschalter
3. Luftstromregler
4. Gebläsestufenregler
5. Temperaturregler

1111
1
EIGENSCHAFTEN DES HYUNDAI
121
1111
1
EIGENSCHAFTEN DES HYUNDAI
121
1
EIGENSCHAFTEN DES HYUNDAI
121
OCM052156

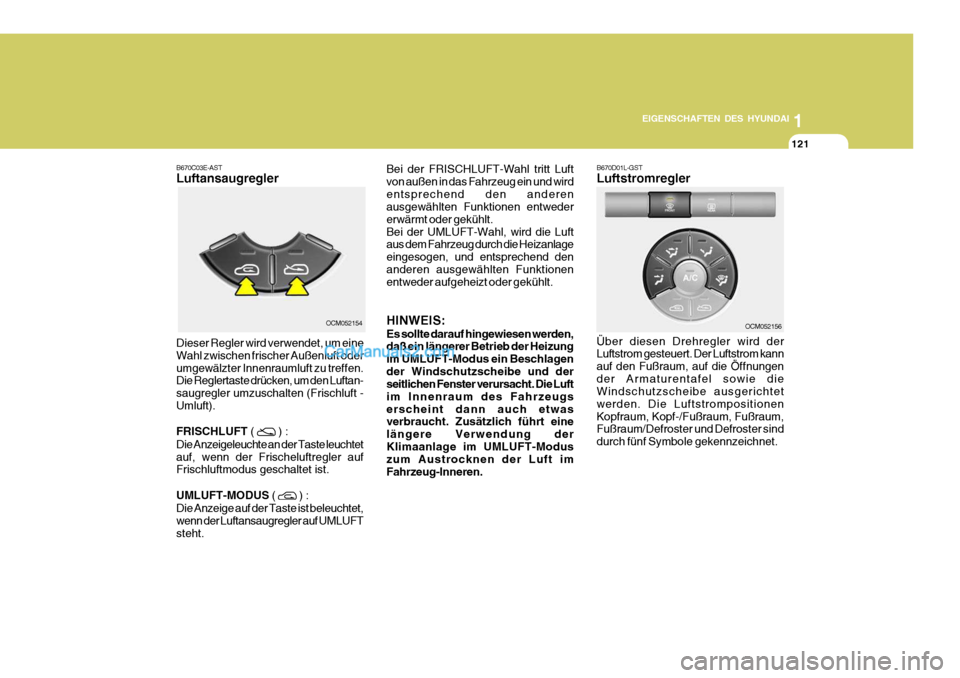

B670C03E-AST Luftansaugregler Dieser Regler wird verwendet, um eine Wahl zwischen frischer Außenluft oderumgewälzter Innenraumluft zu treffen. Die Reglertaste drücken, um den Luftan- saugregler umzuschalten (Frischluft -Umluft). FRISCHLUFT
(
) :
Die Anzeigeleuchte an der Taste leuchtet auf, wenn der Frischeluftregler auf Frischluftmodus geschaltet ist. UMLUFT-MODUS (
) :
Die Anzeige auf der Taste ist beleuchtet, wenn der Luftansaugregler auf UMLUFT steht. OCM052154
Bei der FRISCHLUFT-Wahl tritt Luftvon außen in das Fahrzeug ein und wirdentsprechend den anderen ausgewählten Funktionen entweder erwärmt oder gekühlt.Bei der UMLUFT-Wahl, wird die Luft aus dem Fahrzeug durch die Heizanlage eingesogen, und entsprechend denanderen ausgewählten Funktionen entweder aufgeheizt oder gekühlt. HINWEIS: Es sollte darauf hingewiesen werden, daß ein längerer Betrieb der Heizung im UMLUFT-Modus ein Beschlagender Windschutzscheibe und der seitlichen Fenster verursacht. Die Luft im Innenraum des Fahrzeugserscheint dann auch etwas verbraucht. Zusätzlich führt eine längere Verwendung derKlimaanlage im UMLUFT-Modus zum Austrocknen der Luft im Fahrzeug-Inneren. B670D01L-GST Luftstromregler Über diesen Drehregler wird der Luftstrom gesteuert. Der Luftstrom kann auf den Fußraum, auf die Öffnungender Armaturentafel sowie die Windschutzscheibe ausgerichtet werden. Die LuftstrompositionenKopfraum, Kopf-/Fußraum, Fußraum, Fußraum/Defroster und Defroster sind durch fünf Symbole gekennzeichnet.

1EIGENSCHAFTEN DES HYUNDAI
122
OCM052105
OCM052113

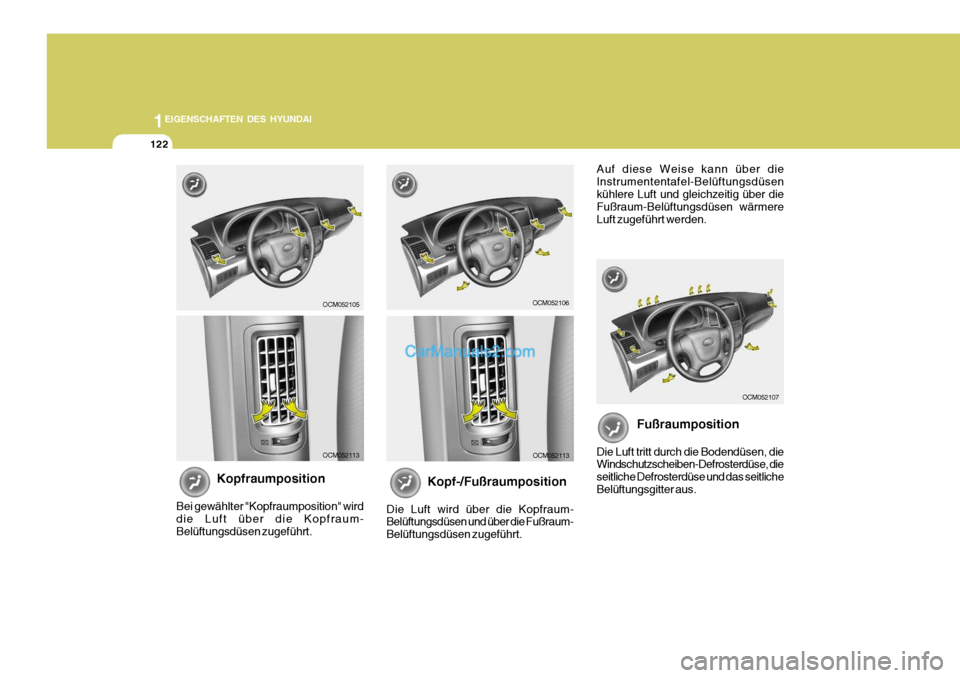

Kopfraumposition
Bei gewählter "Kopfraumposition" wird die Luft über die Kopfraum- Belüftungsdüsen zugeführt.
OCM052106
OCM052107
OCM052113
Kopf-/Fußraumposition
Die Luft wird über die Kopfraum- Belüftungsdüsen und über die Fußraum- Belüftungsdüsen zugeführt.
Auf diese Weise kann über die Instrumententafel-Belüftungsdüsenkühlere Luft und gleichzeitig über die Fußraum-Belüftungsdüsen wärmere Luft zugeführt werden.
Fußraumposition
Die Luft tritt durch die Bodendüsen, die Windschutzscheiben-Defrosterdüse, die seitliche Defrosterdüse und das seitlicheBelüftungsgitter aus.

1111
1
EIGENSCHAFTEN DES HYUNDAI
123
1111
1
EIGENSCHAFTEN DES HYUNDAI
123
1
EIGENSCHAFTEN DES HYUNDAI
123
OCM052155
Kalt
Warm
OCM052111OCM052108

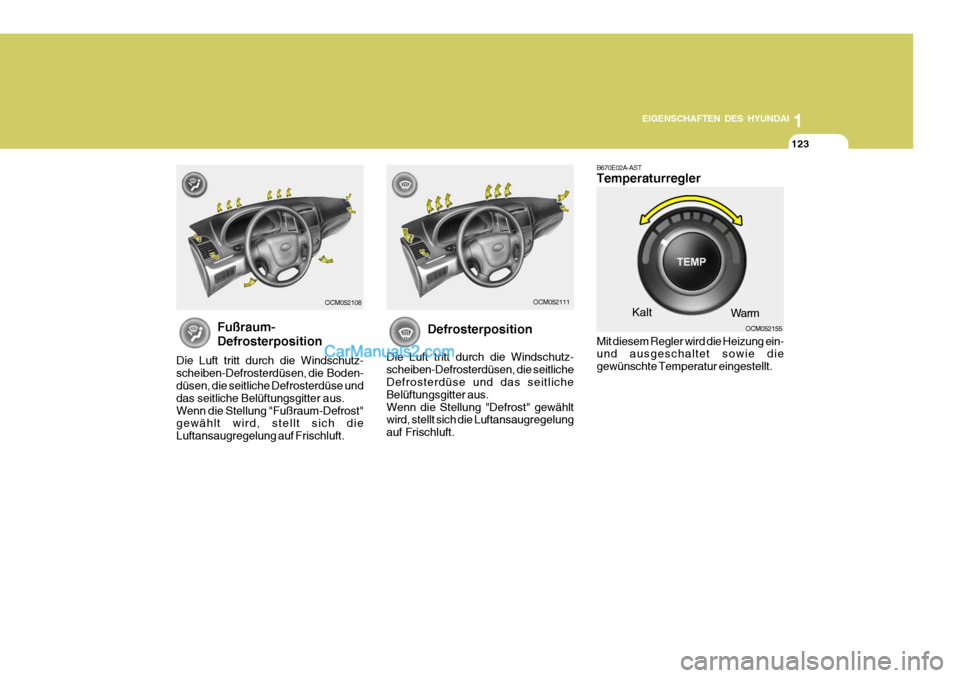

Fußraum- Defrosterposition
Die Luft tritt durch die Windschutz- scheiben-Defrosterdüsen, die Boden- düsen, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus.Wenn die Stellung "Fußraum-Defrost" gewählt wird, stellt sich die Luftansaugregelung auf Frischluft.
Defrosterposition
Die Luft tritt durch die Windschutz- scheiben-Defrosterdüsen, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus.Wenn die Stellung "Defrost" gewählt wird, stellt sich die Luftansaugregelung auf Frischluft.
B670E02A-AST Temperaturregler Mit diesem Regler wird die Heizung ein- und ausgeschaltet sowie die gewünschte Temperatur eingestellt.

1EIGENSCHAFTEN DES HYUNDAI
124
OCM052152

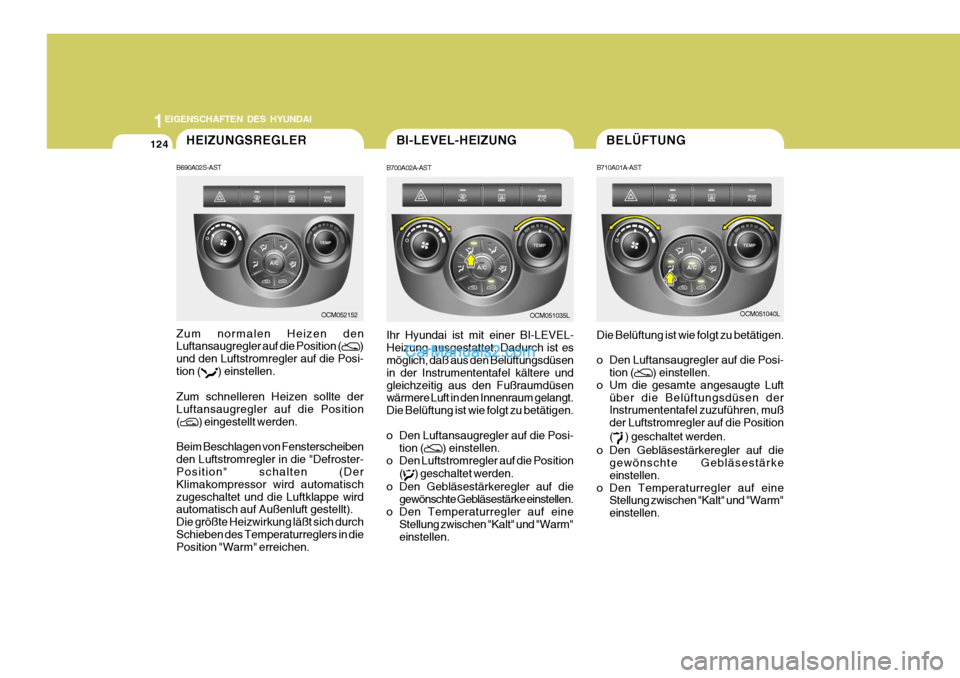

HEIZUNGSREGLER
B690A02S-AST Zum normalen Heizen den Luftansaugregler auf die Position (
)
und den Luftstromregler auf die Posi- tion (
) einstellen.
Zum schnelleren Heizen sollte der Luftansaugregler auf die Position(
) eingestellt werden.
Beim Beschlagen von Fensterscheiben den Luftstromregler in die "Defroster- Position" schalten (Der Klimakompressor wird automatischzugeschaltet und die Luftklappe wird automatisch auf Außenluft gestellt). Die größte Heizwirkung läßt sich durchSchieben des Temperaturreglers in die Position "Warm" erreichen.
Die Belüftung ist wie folgt zu betätigen.
o Den Luftansaugregler auf die Posi- tion (
) einstellen.
o Um die gesamte angesaugte Luft über die Belüftungsdüsen der Instrumententafel zuzuführen, muß der Luftstromregler auf die Position (
) geschaltet werden.
o Den Gebläsestärkeregler auf die gewönschte Gebläsestärke einstellen.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und "Warm"einstellen.
BELÜFTUNG
BI-LEVEL-HEIZUNG
B700A02A-AST Ihr Hyundai ist mit einer BI-LEVEL- Heizung ausgestattet. Dadurch ist es möglich, daß aus den Belüftungsdüsen in der Instrumententafel kältere undgleichzeitig aus den Fußraumdüsen wärmere Luft in den Innenraum gelangt. Die Belüftung ist wie folgt zu betätigen.
o Den Luftansaugregler auf die Posi- tion (
) einstellen.
o Den Luftstromregler auf die Position
(
) geschaltet werden.
o Den Gebläsestärkeregler auf die gewönschte Gebläsestärke einstellen.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und "Warm" einstellen.
OCM051035LOCM051040L
B710A01A-AST

1111
1
EIGENSCHAFTEN DES HYUNDAI
125
1111
1
EIGENSCHAFTEN DES HYUNDAI
125
1
EIGENSCHAFTEN DES HYUNDAI
125
OCM051038L
OCM051037L

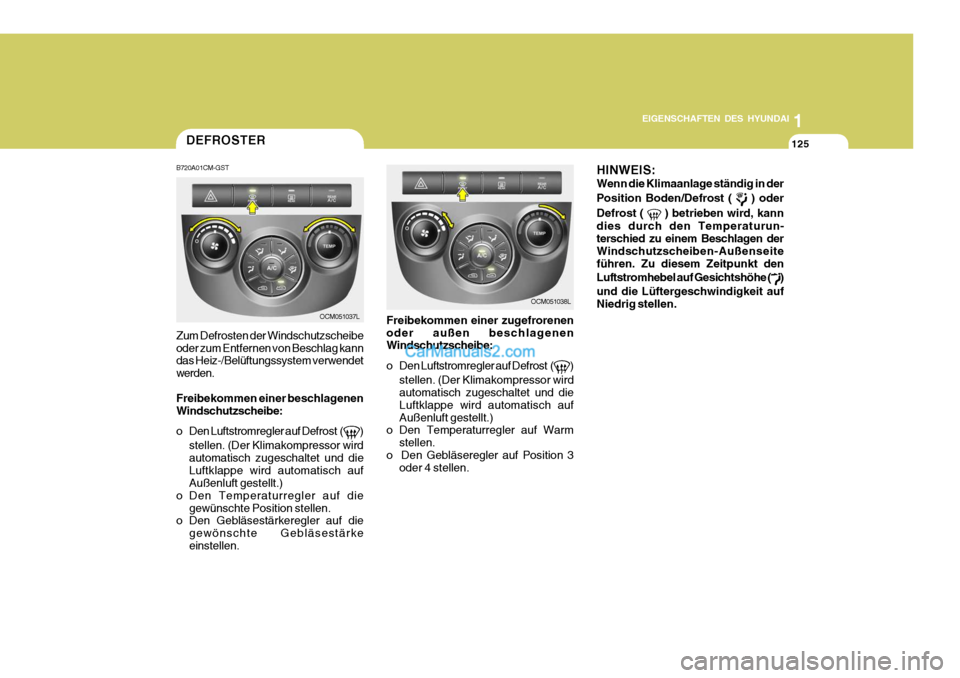

DEFROSTER
B720A01CM-GST Zum Defrosten der Windschutzscheibe oder zum Entfernen von Beschlag kann das Heiz-/Belüftungssystem verwendet werden. Freibekommen einer beschlagenen Windschutzscheibe:
o Den Luftstromregler auf Defrost (
)
stellen. (Der Klimakompressor wird automatisch zugeschaltet und dieLuftklappe wird automatisch auf Außenluft gestellt.)
o Den Temperaturregler auf die
gewünschte Position stellen.
o Den Gebläsestärkeregler auf die
gewönschte Gebläsestärke einstellen. Freibekommen einer zugefrorenenoder außen beschlagenen Windschutzscheibe:
o Den Luftstromregler auf Defrost (
)
stellen. (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch aufAußenluft gestellt.)
o Den Temperaturregler auf Warm
stellen.
o Den Gebläseregler auf Position 3 oder 4 stellen. HINWEIS: Wenn die Klimaanlage ständig in der Position Boden/Defrost (
) oder
Defrost (
) betrieben wird, kann
dies durch den Temperaturun- terschied zu einem Beschlagen derWindschutzschei ben-Außenseite
führen. Zu diesem Zeitpunkt den Luftstromhebel auf Gesichtshöhe (
)
und die Lüftergeschwindigkeit auf Niedrig stellen.

1EIGENSCHAFTEN DES HYUNDAI
126

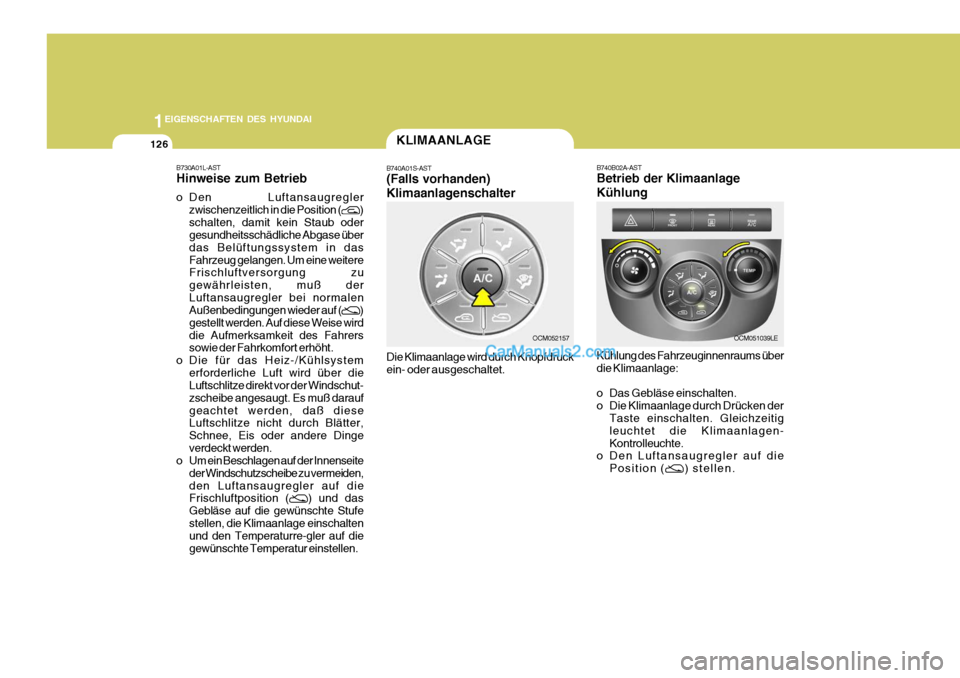

B730A01L-AST Hinweise zum Betrieb
o Den Luftansaugreglerzwischenzeitlich in die Position (
)
schalten, damit kein Staub oder gesundheitsschädliche Abgase über das Belüftungssystem in dasFahrzeug gelangen. Um eine weitere Frischluftversorgung zu gewährleisten, muß derLuftansaugregler bei normalen Außenbedingungen wieder auf (
)
gestellt werden. Auf diese Weise wird die Aufmerksamkeit des Fahrers sowie der Fahrkomfort erhöht.
o Die für das Heiz-/Kühlsystem erforderliche Luft wird über dieLuftschlitze direkt vor der Windschut- zscheibe angesaugt. Es muß daraufgeachtet werden, daß diese Luftschlitze nicht durch Blätter, Schnee, Eis oder andere Dingeverdeckt werden.
o Um ein Beschlagen auf der Innenseite
der Windschutzscheibe zu vermeiden,den Luftansaugregler auf die Frischluftposition (
) und das
Gebläse auf die gewünschte Stufe stellen, die Klimaanlage einschalten und den Temperaturre-gler auf die gewünschte Temperatur einstellen. B740B02A-AST Betrieb der Klimaanlage Kühlung Kühlung des Fahrzeuginnenraums über die Klimaanlage:
o Das Gebläse einschalten.
o Die Klimaanlage durch Drücken der
Taste einschalten. Gleichzeitigleuchtet die Klimaanlagen-Kontrolleuchte.
o Den Luftansaugregler auf die
Position (
) stellen.
KLIMAANLAGE
B740A01S-AST (Falls vorhanden) Klimaanlagenschalter Die Klimaanlage wird durch Knopfdruck ein- oder ausgeschaltet.
OCM051039LEOCM052157
