2007 FIAT DUCATO Instructieboek (in Dutch)

216
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
MOTOR
ALGEMENE INFORMATIE
Typecode
Cyclus
Aantal en opstelling cilinders
Boring en slag mm
Cilinderinhoud cm3
Compressieverhouding
Max. vermogen (EU) kW
pk
bijbehorend toerental min-1
Max. koppel (EU) Nm
bijbehorend toerental min-1
Brandstof
120 Multijet
Sofim F1AE0481D
Diesel
4 in lijn
88 x 94
2287
19 ± 0,5
88
120
3600
320
2000
Diesel voor
motorvoertuigen
(specificatie EN590)
130 Multijet
Sofim F1AE0481N
Diesel
4 in lijn
88 x 94
2287
19 ± 0,5
95,5
130
3600
320
2000
Diesel voor
motorvoertuigen
(specificatie EN590)
160 Multijet
Sofim F1CE0481D
Diesel
4 in lijn
95,8 x 104
2999
19
115,5
157
3500
400
1600
Diesel voor
motorvoertuigen
(specificatie EN590)
100 Multijet
4HV
Diesel
4 in lijn
86 x 94,6
2198
17,5
74
100
2900
250
1500
Diesel voor motorvoer-
tuigen
(specificatie EN590)

217
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS

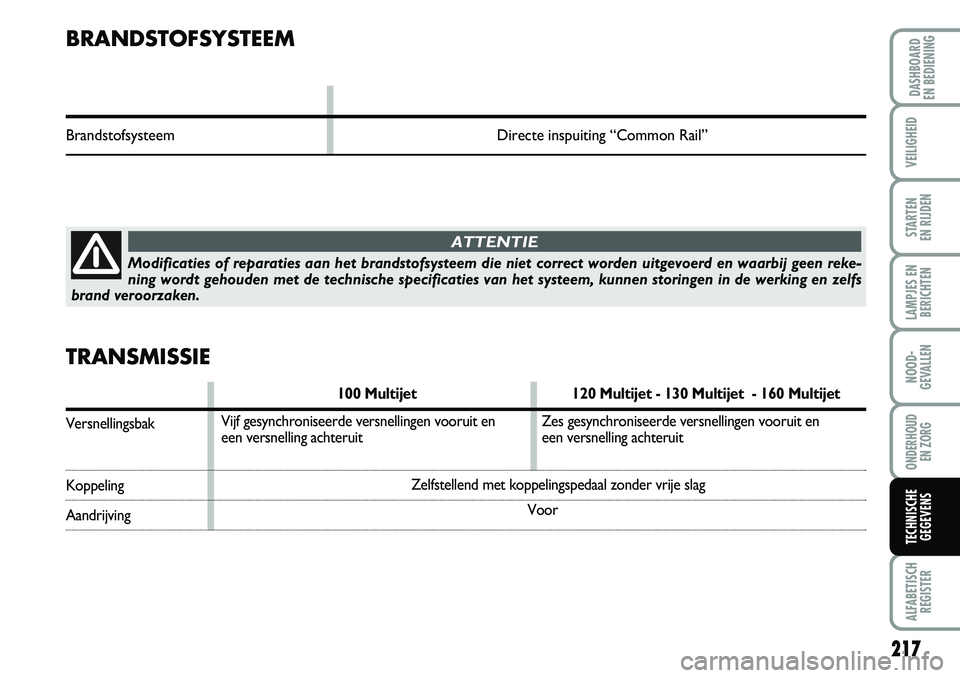

BRANDSTOFSYSTEEM
Brandstofsysteem Directe inspuiting “Common Rail”
Modificaties of reparaties aan het brandstofsysteem die niet correct worden uitgevoerd en waarbij geen reke-
ning wordt gehouden met de technische specificaties van het systeem, kunnen storingen in de werking en zelfs
brand veroorzaken.
ATTENTIE
TRANSMISSIE
100 Multijet 120 Multijet - 130 Multijet - 160 Multijet
Versnellingsbak
Koppeling
AandrijvingZelfstellend met koppelingspedaal zonder vrije slag
Voor Vijf gesynchroniseerde versnellingen vooruit en
een versnelling achteruitZes gesynchroniseerde versnellingen vooruit en
een versnelling achteruit

218
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
WIELOPHANGING
Voor
Achter
REMMEN
Voetrem:
– voor
– achter
Handrem
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven waardoor de gewenste remvertra-
ging iets later wordt bereikt.
onafhankelijke wielophanging, type McPherson
Starre buisvormige achteras; bladveren in lengterichting bediend met handremhefboom, werkend op de achterwielenschijfremmen geventileerde schijfremmen
hydraulisch bekrachtigde tandheugel
STUURINRICHTING
Korte wielbasis Medium wielbasis Medium-lange Lange wielbasiswielbasis
Type
Draaicirkel
(tussen stoepranden) m 11,06 12,46 13,54 14,28

219
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
VERKLARING VAN DE
CODERING OP DE BANDEN
fig. 4
Voorbeeld: 215/70 R 15 109S
215=Nominale breedte (S, afstand in
mm tussen de flanken).
70 = Hoogte/breedte-verhouding (H/S)
(percentage).
R=Radiaalband.
15=Diameter van de velg (in inch) (Ø).
109=Beladingsindex (draagvermogen).
S=Snelheidsindex.
WIELEN
VELGEN EN BANDEN
Geperst stalen of lichtmetalen velgen. Tu-
beless radiaalbanden. Op de typegoed-
keuring zijn bovendien alle goedgekeur-
de banden aangegeven.
BELANGRIJK Als de gegevens in het in-
structieboekje afwijken van die van de
typegoedkeuring, dient u zich altijd aan de
gegevens van de typegoedkeuring te hou-
den.
Voor de rijveiligheid is het noodzakelijk
dat alle wielen zijn voorzien van banden
van hetzelfde merk en hetzelfde type.
BELANGRIJK In tubeless banden mogen
geen binnenbanden gebruikt worden.
fig. 4F0N0113m
RESERVEWIEL
Geperst stalen velg.
Tubelessband, dezelfde als de standaard
gemonteerde band.
WIELUITLIJNING
Toespoor
voor totaal: – 1 ± 1 mm
De waarden zijn van toepassing op een on-
belaste auto in rijklare staat.

VERKLARING VAN DE
CODERING OP DE VELGEN fig. 4
Voorbeeld: 6J x 15 ET43
6=breedte van de velg in inch 1.
J=velgbedprofiel (deel aan de zij-
kanten waarop de band steunt) 2.
15=montagediameter in inch (komt
overeen met die van de band die
gemonteerd moet worden) 3= Ø.
ET43 = diepte van de velgbolling (afstand
tussen het montagevlak van de
velg op de naaf en het velghart). Beladingsindex (draagvermogen)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Snelheidsindex
Q=tot 160 km/h.
R=tot 170 km/h.
S=tot 180 km/h.
T=tot 190 km/h.
U=tot 200 km/h.
H=tot 210 km/h.
V=tot 240 km/h.
Maximale snelheid bij
winterbanden
QM + S= max. 160 km/h.
TM + S= max. 190 km/h.
HM + S= max. 210 km/h.
220
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS

221
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
215/70 R15C 109/107S
225/70 R15C 112/110S
215/70 R15CP 109/107Q
215/75 R16C 116/114R
225/75 R16C 118/116R
225/75 R16CP 116/114Q 6J x 15” - H2
6J x 15” - H2
6J x 16” - H2
6J x 16” - H2
Uitvoering Velgen Standaard banden
Ducato
(behalve recreatievoertuigen)
Ducato
(recreatievoertuigen)
Ducato Maxi
(behalve recreatievoertuigen)
Ducato Maxi
(recreatievoertuigen)

3000 PTT(*) Light met standaard banden,
behalve PANORAMA
3300 PTT(*) Light / 3500 PTT(*) Light
met standaard banden
PANORAMA met standaard banden
3000 PTT(*) Light met grotere banden,
behalve PANORAMA
3300 PTT(*) Light / 3500 PTT(*) Light met grotere ban-
den
PANORAMA met grotere banden
Light-serie met “Camping”-banden
Heavy-serie met standaard banden
Heavy-serie met grotere banden
Heavy-serie met “Camping”-banden4,0 ± 0,05 4,0 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,0 ± 0,05 4,0 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
5,0 ± 0,05 5,5 ± 0,05
4,5 ± 0,05 5,0 ± 0,05
4,5 ± 0,05 5,0 ± 0,05
5,5 ± 0,05 5,5 ± 0,05
222
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
BANDENSPANNING IN KOUDE TOESTAND (bar)
Standaard banden Gebruik Voor Achter
215/70 R15
215/70 R15
225/70 R15
225/70 R15
215/70 R15 CP
215/75 R16
225/75 R16
225/75 R16 CP
(*) PTT: Totaal geladen gewicht
Bij warme banden moet de bandenspanning 0,3 bar hoger zijn dan de voorgeschreven waarde. Controleer de spanning opnieuw bij koude ban-
den.
Bij winterbanden moet de in de tabel aangegeven waarde van de standaard gemonteerde banden met 0,2 bar verhoogd worden.

223
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
AFMETINGEN
BESTEL-UITVOERING
De afmetingen zijn aangegeven in mm en hebben betrekking op een auto die is uitgerust met standaard banden.
De hoogte heeft betrekking op een onbelaste auto.
F0N0341mfig. 5
