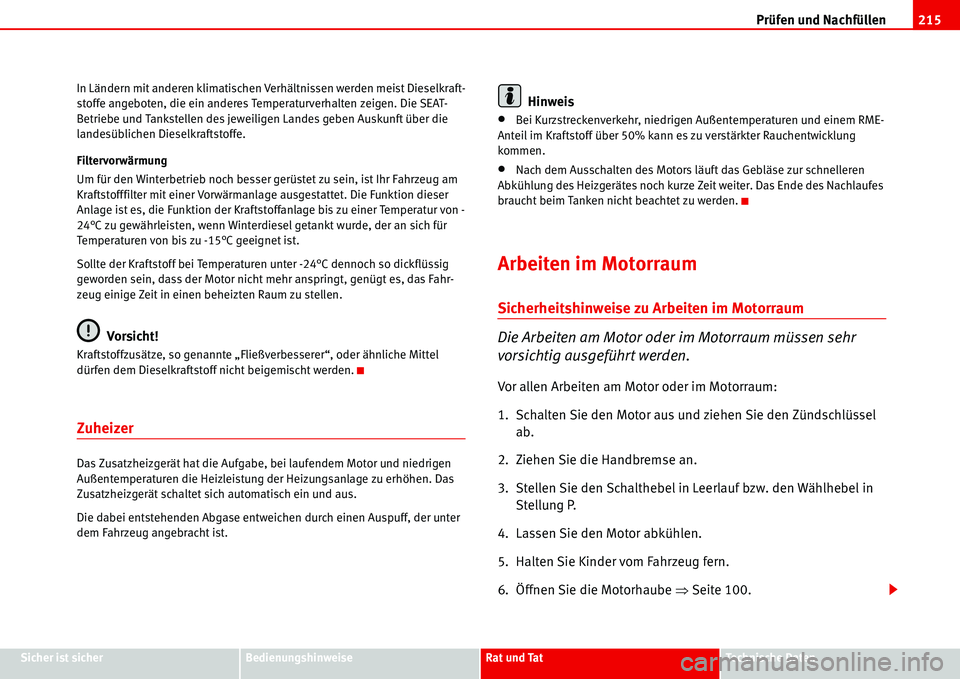

Prüfen und Nachfüllen215
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten In Ländern mit anderen klimatischen Verhältnissen werden meist Dieselkraft-
stoffe angeboten, die ein anderes Temperaturverhalten zeigen. Die SEAT-
Betriebe und Tankstellen des jeweiligen Landes geben Auskunft über die
landesüblichen Dieselkraftstoffe.
Filtervorwärmung
Um für den Winterbetrieb noch besser gerüstet zu sein, ist Ihr Fahrzeug am
Kraftstofffilter mit einer Vorwärmanlage ausgestattet. Die Funktion dieser
Anlage ist es, die Funktion der Kraftstoffanlage bis zu einer Temperatur von -
24°C zu gewährleisten, wenn Winterdiesel getankt wurde, der an sich für
Temperaturen von bis zu -15°C geeignet ist.
Sollte der Kraftstoff bei Temperaturen unter -24°C dennoch so dickflüssig
geworden sein, dass der Motor nicht mehr anspringt, genügt es, das Fahr-
zeug einige Zeit in einen beheizten Raum zu stellen.
Vorsicht!
Kraftstoffzusätze, so genannte „Fließverbesserer“, oder ähnliche Mittel
dürfen dem Dieselkraftstoff nicht beigemischt werden.
Zuheizer
Das Zusatzheizgerät hat die Aufgabe, bei laufendem Motor und niedrigen
Außentemperaturen die Heizleistung der Heizungsanlage zu erhöhen. Das
Zusatzheizgerät schaltet sich automatisch ein und aus.
Die dabei entstehenden Abgase entweichen durch einen Auspuff, der unter
dem Fahrzeug angebracht ist.
Hinweis
•Bei Kurzstreckenverkehr, niedrigen Außentemperaturen und einem RME-
Anteil im Kraftstoff über 50% kann es zu verstärkter Rauchentwicklung
kommen.
•Nach dem Ausschalten des Motors läuft das Gebläse zur schnelleren
Abkühlung des Heizgerätes noch kurze Zeit weiter. Das Ende des Nachlaufes
braucht beim Tanken nicht beachtet zu werden.
Arbeiten im Motorraum
Sicherheitshinweise zu Arbeiten im Motorraum
Die Arbeiten am Motor oder im Motorraum müssen sehr
vorsichtig ausgeführt werden.
Vor allen Arbeiten am Motor oder im Motorraum:
1. Schalten Sie den Motor aus und ziehen Sie den Zündschlüssel
ab.
2. Ziehen Sie die Handbremse an.
3. Stellen Sie den Schalthebel in Leerlauf bzw. den Wählhebel in
Stellung P.
4. Lassen Sie den Motor abkühlen.
5. Halten Sie Kinder vom Fahrzeug fern.
6. Öffnen Sie die Motorhaube ŸSeite 100.

Prüfen und Nachfüllen 216
Führen Sie Arbeiten im Motorraum nur dann selber durch, wenn Sie mit den
notwendigen Handlungen vertraut sind und geeignete Werkzeuge haben!
Andernfalls lassen Sie alle Arbeiten bei einem Fachbetrieb durchführen.
Alle Betriebsflüssigkeiten und Betriebsmittel, wie z. B. Kühlmittel, Motoröle,
aber auch Zündkerzen und Batterien werden ständig weiterentwickelt. SEAT
informiert die Fachbetriebe immer aktuell über Veränderungen. Wir
empfehlen Ihnen deshalb, Betriebsflüssigkeiten und Betriebsmittel vom
Fachbetrieb wechseln zu lassen. Beachten Sie auch die Hinweise
ŸSeite 208. Der Motorraum des Fahrzeuges ist ein gefährlicher Bereich!
Ÿ.
ACHTUNG!
Bei allen Arbeiten am Motor oder im Motorraum, z. B. Prüfen und Nach-
füllen von Betriebsflüssigkeiten, können Verletzungen, Verbrühungen,
Unfall- und Brandgefahren entstehen!
•Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf oder Kühlmittel austritt. Sonst besteht Verbrühungsgefahr! Warten
Sie, bis kein Dampf oder Kühlmittel mehr austritt und lassen Sie den Motor
vor Öffnen der Motorraumklappe abkühlen.
•Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.
•Ziehen Sie die Handbremse an und schalten Sie den Schalthebel in den
Leerlauf oder den Wählhebel in Stellung P.
•Halten Sie Kinder vom Fahrzeug fern.
•Berühren Sie keine heißen Motorteile. Verbrennungsgefahr!
•Verschütten Sie keine Flüssigkeiten auf den heißen Motor oder auf die
Abgasanlage. Brandgefahr!
•Vermeiden Sie Kurzschlüsse in der elektrischen Anlage, besonders an
den Starthilfepunkten ŸSeite 258. Explosionsgefahr der Batterie!
•Fassen Sie niemals in den Kühlerventilator. Er ist temperaturgesteuert
und kann sich selbstständig einschalten – auch bei ausgeschalteter
Zündung oder abgezogenem Zündschlüssel!
•Öffnen Sie niemals den Verschlussdeckel des Kühlmittelbehälters,
solange der Motor warm ist. Durch die heiße Kühlflüssigkeit steht das
Kühlsystem unter Druck.
•Zum Schutz von Gesicht, Händen und Armen vor heißem Dampf oder
heißer Kühlflüssigkeit sollten Sie den Verschlussdeckel beim Öffnen mit
einem großen und dicken Lappen abdecken.
•Lassen Sie keine Gegenstände wie z. B. Putzlappen oder Werkzeug im
Motorraum zurück.
•Wenn unter dem Fahrzeug gearbeitet werden soll, muss das Fahrzeug
zusätzlich mit geeigneten Unterstellböcken sicher abgestützt werden. Der
Wagenheber ist für einen sicheren Stand nicht ausreichend - Verletzungs-
gefahr!
•Falls beim Startvorgang oder bei laufendem Motor Arbeiten durchge-
führt werden müssen, geht eine lebensbedrohende Gefahr von sich
drehenden Teilen (z. B. Keilrippenriemen, Generator, Kühlerventilator) und
von der Hochspannungszündanlage aus. Beachten Sie zusätzlich
folgendes:
−Berühren Sie niemals die elektrischen Leitungen der Zündanlage.
−Vermeiden Sie unbedingt, dass Sie z. B. mit Schmuck, losen Klei-
dungsstücken oder langen Haaren in drehende Teile des Motors
geraten. Dies kann lebensgefährlich sein. Nehmen Sie deshalb den
Schmuck vorher ab, schnüren Sie Ihre Haare hoch und tragen Sie Klei-
dung, die eng am Körper anliegt.
−Geben Sie niemals bei eingelegter Fahrstufe oder eingelegtem Gang
unachtsam Gas. Das Fahrzeug kann sich auch bei angezogener Hand-
bremse in Bewegung setzen. Dies kann lebensgefährlich sein.
•Wenn Arbeiten an dem Kraftstoffsystem oder an der elektrischen
Anlage notwendig sind, beachten Sie zusätzlich zu den oben genannten
Warnhinweisen:
−Trennen Sie immer die Fahrzeugbatterie vom Bordnetz. Dabei muss
das Fahrzeug entriegelt sein, da sonst die Alarmanlage ausgelöst wird.
ACHTUNG! Fortsetzung

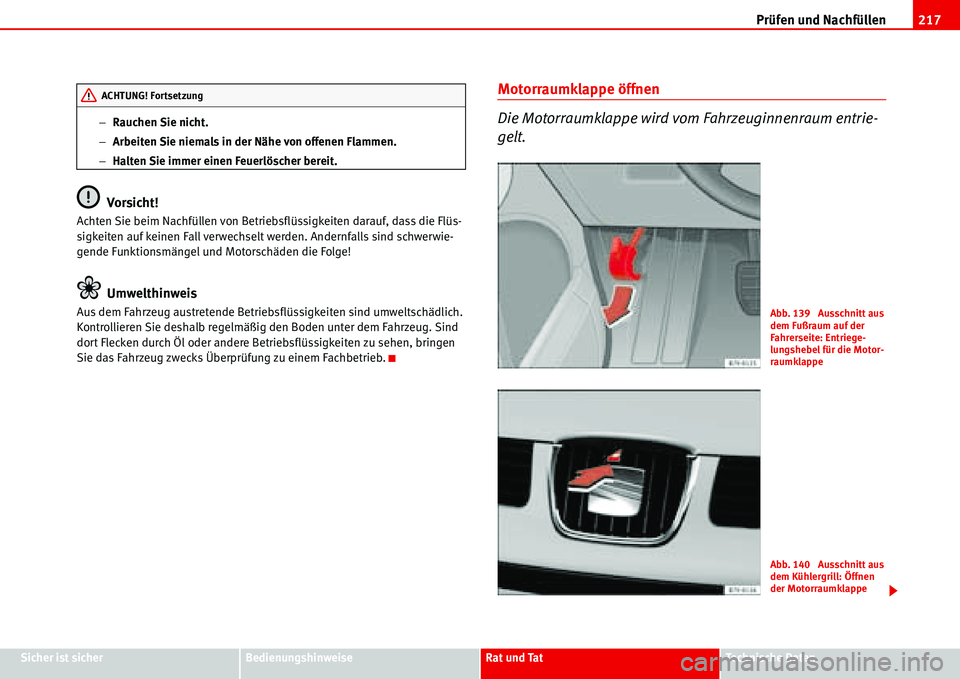

Prüfen und Nachfüllen217
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten −Rauchen Sie nicht.
−Arbeiten Sie niemals in der Nähe von offenen Flammen.
−Halten Sie immer einen Feuerlöscher bereit.
Vorsicht!
Achten Sie beim Nachfüllen von Betriebsflüssigkeiten darauf, dass die Flüs-
sigkeiten auf keinen Fall verwechselt werden. Andernfalls sind schwerwie-
gende Funktionsmängel und Motorschäden die Folge!
Umwelthinweis
Aus dem Fahrzeug austretende Betriebsflüssigkeiten sind umweltschädlich.
Kontrollieren Sie deshalb regelmäßig den Boden unter dem Fahrzeug. Sind
dort Flecken durch Öl oder andere Betriebsflüssigkeiten zu sehen, bringen
Sie das Fahrzeug zwecks Überprüfung zu einem Fachbetrieb.
Motorraumklappe öffnen
Die Motorraumklappe wird vom Fahrzeuginnenraum entrie-
gelt.ACHTUNG! Fortsetzung
Abb. 139 Ausschnitt aus
dem Fußraum auf der
Fahrerseite: Entriege-
lungshebel für die Motor-
raumklappe
Abb. 140 Ausschnitt aus
dem Kühlergrill: Öffnen
der Motorraumklappe

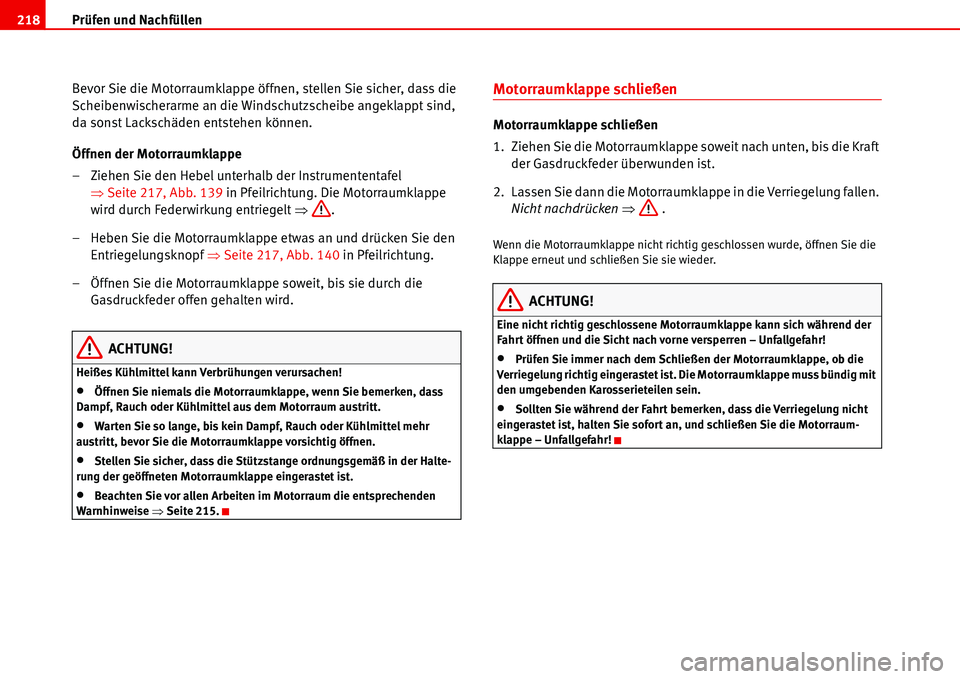

Prüfen und Nachfüllen 218
Bevor Sie die Motorraumklappe öffnen, stellen Sie sicher, dass die
Scheibenwischerarme an die Windschutzscheibe angeklappt sind,
da sonst Lackschäden entstehen können.
Öffnen der Motorraumklappe
– Ziehen Sie den Hebel unterhalb der Instrumententafel
ŸSeite 217, Abb. 139 in Pfeilrichtung. Die Motorraumklappe
wird durch Federwirkung entriegelt Ÿ.
– Heben Sie die Motorraumklappe etwas an und drücken Sie den
Entriegelungsknopf ŸSeite 217, Abb. 140 in Pfeilrichtung.
– Öffnen Sie die Motorraumklappe soweit, bis sie durch die
Gasdruckfeder offen gehalten wird.
ACHTUNG!
Heißes Kühlmittel kann Verbrühungen verursachen!
•Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf, Rauch oder Kühlmittel aus dem Motorraum austritt.
•Warten Sie so lange, bis kein Dampf, Rauch oder Kühlmittel mehr
austritt, bevor Sie die Motorraumklappe vorsichtig öffnen.
•Stellen Sie sicher, dass die Stützstange ordnungsgemäß in der Halte-
rung der geöffneten Motorraumklappe eingerastet ist.
•Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ŸSeite 215.
Motorraumklappe schließen
Motorraumklappe schließen
1. Ziehen Sie die Motorraumklappe soweit nach unten, bis die Kraft
der Gasdruckfeder überwunden ist.
2. Lassen Sie dann die Motorraumklappe in die Verriegelung fallen.
Nicht nachdrücken Ÿ .
Wenn die Motorraumklappe nicht richtig geschlossen wurde, öffnen Sie die
Klappe erneut und schließen Sie sie wieder.
ACHTUNG!
Eine nicht richtig geschlossene Motorraumklappe kann sich während der
Fahrt öffnen und die Sicht nach vorne versperren – Unfallgefahr!
•Prüfen Sie immer nach dem Schließen der Motorraumklappe, ob die
Verriegelung richtig eingerastet ist. Die Motorraumklappe muss bündig mit
den umgebenden Karosserieteilen sein.
•Sollten Sie während der Fahrt bemerken, dass die Verriegelung nicht
eingerastet ist, halten Sie sofort an, und schließen Sie die Motorraum-
klappe – Unfallgefahr!

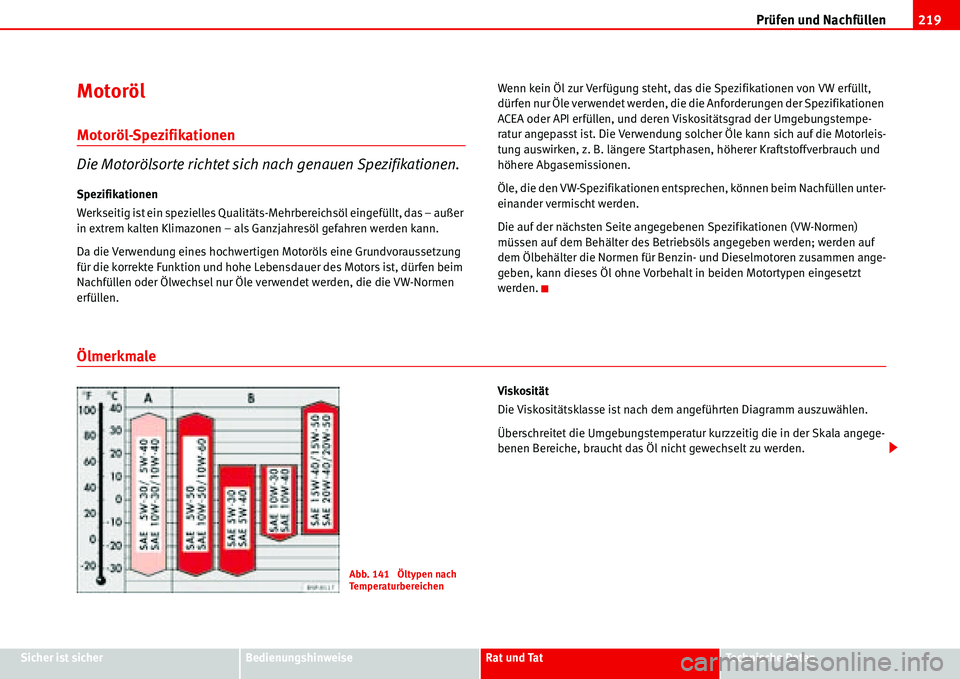

Prüfen und Nachfüllen219
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Motoröl
Motoröl-Spezifikationen
Die Motorölsorte richtet sich nach genauen Spezifikationen.
Spezifikationen
Werkseitig ist ein spezielles Qualitäts-Mehrbereichsöl eingefüllt, das – außer
in extrem kalten Klimazonen – als Ganzjahresöl gefahren werden kann.
Da die Verwendung eines hochwertigen Motoröls eine Grundvoraussetzung
für die korrekte Funktion und hohe Lebensdauer des Motors ist, dürfen beim
Nachfüllen oder Ölwechsel nur Öle verwendet werden, die die VW-Normen
erfüllen.Wenn kein Öl zur Verfügung steht, das die Spezifikationen von VW erfüllt,
dürfen nur Öle verwendet werden, die die Anforderungen der Spezifikationen
ACEA oder API erfüllen, und deren Viskositätsgrad der Umgebungstempe-
ratur angepasst ist. Die Verwendung solcher Öle kann sich auf die Motorleis-
tung auswirken, z. B. längere Startphasen, höherer Kraftstoffverbrauch und
höhere Abgasemissionen.
Öle, die den VW-Spezifikationen entsprechen, können beim Nachfüllen unter-
einander vermischt werden.
Die auf der nächsten Seite angegebenen Spezifikationen (VW-Normen)
müssen auf dem Behälter des Betriebsöls angegeben werden; werden auf
dem Ölbehälter die Normen für Benzin- und Dieselmotoren zusammen ange-
geben, kann dieses Öl ohne Vorbehalt in beiden Motortypen eingesetzt
werden.
Ölmerkmale
Viskosität
Die Viskositätsklasse ist nach dem angeführten Diagramm auszuwählen.
Überschreitet die Umgebungstemperatur kurzzeitig die in der Skala angege-
benen Bereiche, braucht das Öl nicht gewechselt zu werden.
Abb. 141 Öltypen nach
Temperaturbereichen

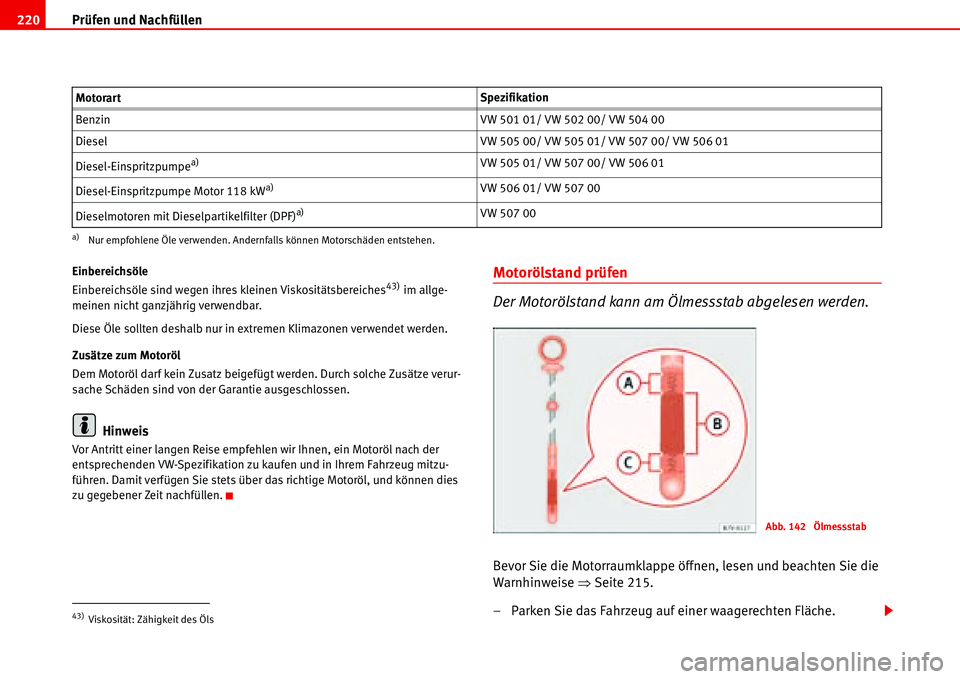

Prüfen und Nachfüllen 220
Einbereichsöle
Einbereichsöle sind wegen ihres kleinen Viskositätsbereiches43) im allge-
meinen nicht ganzjährig verwendbar.
Diese Öle sollten deshalb nur in extremen Klimazonen verwendet werden.
Zusätze zum Motoröl
Dem Motoröl darf kein Zusatz beigefügt werden. Durch solche Zusätze verur-
sache Schäden sind von der Garantie ausgeschlossen.
Hinweis
Vor Antritt einer langen Reise empfehlen wir Ihnen, ein Motoröl nach der
entsprechenden VW-Spezifikation zu kaufen und in Ihrem Fahrzeug mitzu-
führen. Damit verfügen Sie stets über das richtige Motoröl, und können dies
zu gegebener Zeit nachfüllen.
Motorölstand prüfen
Der Motorölstand kann am Ölmessstab abgelesen werden.
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
Warnhinweise ŸSeite 215.
– Parken Sie das Fahrzeug auf einer waagerechten Fläche.
MotorartSpezifikation
BenzinVW 501 01/ VW 502 00/ VW 504 00
DieselVW 505 00/ VW 505 01/ VW 507 00/ VW 506 01
Diesel-Einspritzpumpe
a)
a)Nur empfohlene Öle verwenden. Andernfalls können Motorschäden entstehen.
VW 505 01/ VW 507 00/ VW 506 01
Diesel-Einspritzpumpe Motor 118 kW
a)VW 506 01/ VW 507 00
Dieselmotoren mit Dieselpartikelfilter (DPF)
a)VW 507 00
43)Viskosität: Zähigkeit des Öls
Abb. 142 Ölmessstab

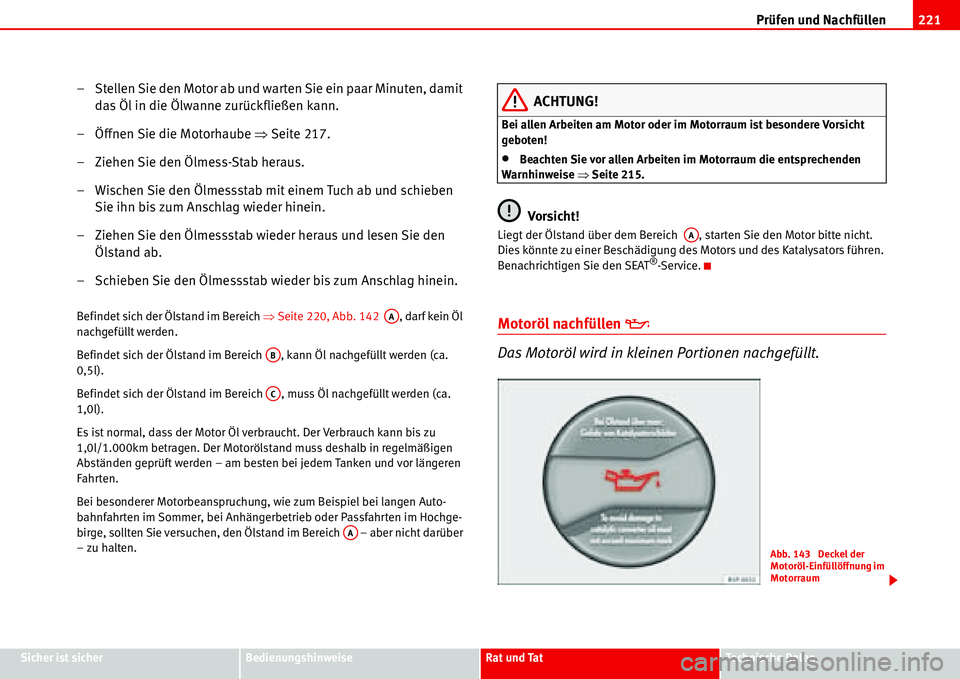

Prüfen und Nachfüllen221
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
– Stellen Sie den Motor ab und warten Sie ein paar Minuten, damit
das Öl in die Ölwanne zurückfließen kann.
– Öffnen Sie die Motorhaube ŸSeite 217.
– Ziehen Sie den Ölmess-Stab heraus.
– Wischen Sie den Ölmessstab mit einem Tuch ab und schieben
Sie ihn bis zum Anschlag wieder hinein.
– Ziehen Sie den Ölmessstab wieder heraus und lesen Sie den
Ölstand ab.
– Schieben Sie den Ölmessstab wieder bis zum Anschlag hinein.
Befindet sich der Ölstand im Bereich ŸSeite 220, Abb. 142 , darf kein Öl
nachgefüllt werden.
Befindet sich der Ölstand im Bereich , kann Öl nachgefüllt werden (ca.
0,5l).
Befindet sich der Ölstand im Bereich , muss Öl nachgefüllt werden (ca.
1,0l).
Es ist normal, dass der Motor Öl verbraucht. Der Verbrauch kann bis zu
1,0l/1.000km betragen. Der Motorölstand muss deshalb in regelmäßigen
Abständen geprüft werden – am besten bei jedem Tanken und vor längeren
Fahrten.
Bei besonderer Motorbeanspruchung, wie zum Beispiel bei langen Auto-
bahnfahrten im Sommer, bei Anhängerbetrieb oder Passfahrten im Hochge-
birge, sollten Sie versuchen, den Ölstand im Bereich – aber nicht darüber
– zu halten.
ACHTUNG!
Bei allen Arbeiten am Motor oder im Motorraum ist besondere Vorsicht
geboten!
•Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ŸSeite 215.
Vorsicht!
Liegt der Ölstand über dem Bereich , starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators führen.
Benachrichtigen Sie den SEAT
®-Service.
Motoröl nachfüllen E
Das Motoröl wird in kleinen Portionen nachgefüllt.AA
AB
AC
AA
AA
Abb. 143 Deckel der
Motor

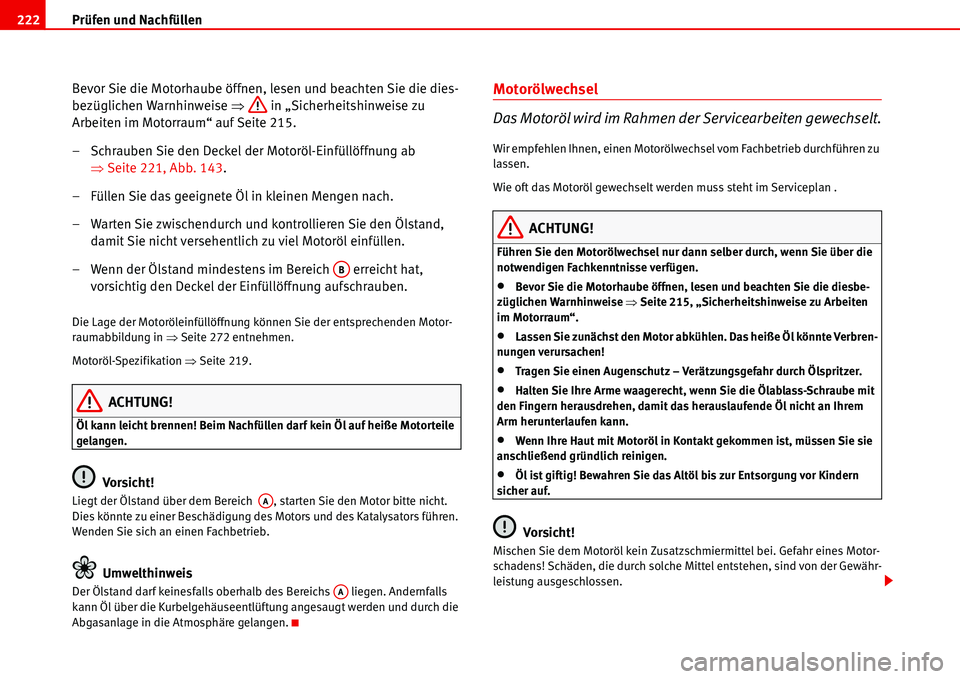

Prüfen und Nachfüllen 222
Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die dies-
bezüglichen Warnhinweise Ÿ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 215.
– Schrauben Sie den Deckel der Motoröl-Einfüllöffnung ab
ŸSeite 221, Abb. 143.
– Füllen Sie das geeignete Öl in kleinen Mengen nach.
– Warten Sie zwischendurch und kontrollieren Sie den Ölstand,
damit Sie nicht versehentlich zu viel Motoröl einfüllen.
– Wenn der Ölstand mindestens im Bereich erreicht hat,
vorsichtig den Deckel der Einfüllöffnung aufschrauben.
Die Lage der Motoröleinfüllöffnung können Sie der entsprechenden Motor-
raumabbildung in ŸSeite 272 entnehmen.
Motoröl-Spezifikation ŸSeite 219.
ACHTUNG!
Öl kann leicht brennen! Beim Nachfüllen darf kein Öl auf heiße Motorteile
gelangen.
Vorsicht!
Liegt der Ölstand über dem Bereich , starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators führen.
Wenden Sie sich an einen Fachbetrieb.
Umwelthinweis
Der Ölstand darf keinesfalls oberhalb des Bereichs liegen. Andernfalls
kann Öl über die Kurbelgehäuseentlüftung angesaugt werden und durch die
Abgasanlage in die Atmosphäre gelangen.
Motorölwechsel
Das Motoröl wird im Rahmen der Servicearbeiten gewechselt.
Wir empfehlen Ihnen, einen Motorölwechsel vom Fachbetrieb durchführen zu
lassen.
Wie oft das Motoröl gewechselt werden muss steht im Serviceplan .
ACHTUNG!
Führen Sie den Motorölwechsel nur dann selber durch, wenn Sie über die
notwendigen Fachkenntnisse verfügen.
•Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die diesbe-
züglichen Warnhinweise ŸSeite 215, „Sicherheitshinweise zu Arbeiten
im Motorraum“.
•Lassen Sie zunächst den Motor abkühlen. Das heiße Öl könnte Verbren-
nungen verursachen!
•Tragen Sie einen Augenschutz – Verätzungsgefahr durch Ölspritzer.
•Halten Sie Ihre Arme waagerecht, wenn Sie die Ölablass-Schraube mit
den Fingern herausdrehen, damit das herauslaufende Öl nicht an Ihrem
Arm herunterlaufen kann.
•Wenn Ihre Haut mit Motoröl in Kontakt gekommen ist, müssen Sie sie
anschließend gründlich reinigen.
•Öl ist giftig! Bewahren Sie das Altöl bis zur Entsorgung vor Kindern
sicher auf.
Vorsicht!
Mischen Sie dem Motoröl kein Zusatzschmiermittel bei. Gefahr eines Motor-
schadens! Schäden, die durch solche Mittel entstehen, sind von der Gewähr-
leistung ausgeschlossen.
AB
AA
AA
