2006 Seat Alhambra Betriebsanleitung (in German)

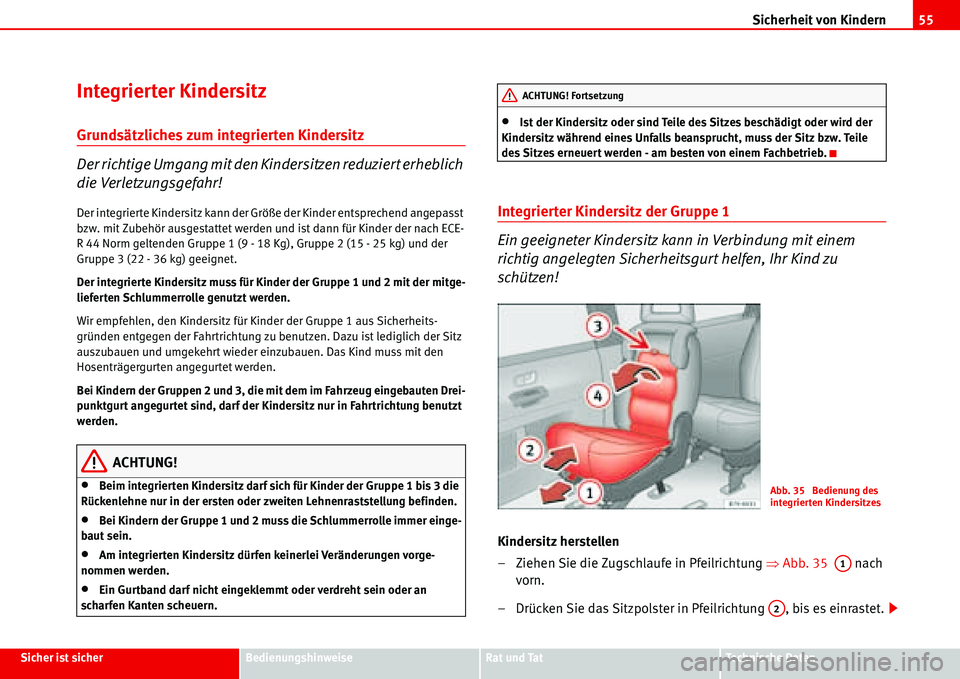

Sicherheit von Kindern55
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Integrierter Kindersitz
Grundsätzliches zum integrierten Kindersitz
Der richtige Umgang mit den Kindersitzen reduziert erheblich
die Verletzungsgefahr!
Der integrierte Kindersitz kann der Größe der Kinder entsprechend angepasst
bzw. mit Zubehör ausgestattet werden und ist dann für Kinder der nach ECE-
R 44 Norm geltenden Gruppe 1 (9 - 18 Kg), Gruppe 2 (15 - 25 kg) und der
Gruppe 3 (22 - 36 kg) geeignet.
Der integrierte Kindersitz muss für Kinder der Gruppe 1 und 2 mit der mitge-
lieferten Schlummerrolle genutzt werden.
Wir empfehlen, den Kindersitz für Kinder der Gruppe 1 aus Sicherheits-
gründen entgegen der Fahrtrichtung zu benutzen. Dazu ist lediglich der Sitz
auszubauen und umgekehrt wieder einzubauen. Das Kind muss mit den
Hosenträgergurten angegurtet werden.
Bei Kindern der Gruppen 2 und 3, die mit dem im Fahrzeug eingebauten Drei-
punktgurt angegurtet sind, darf der Kindersitz nur in Fahrtrichtung benutzt
werden.
ACHTUNG!
•Beim integrierten Kindersitz darf sich für Kinder der Gruppe 1 bis 3 die
Rückenlehne nur in der ersten oder zweiten Lehnenraststellung befinden.
•Bei Kindern der Gruppe 1 und 2 muss die Schlummerrolle immer einge-
baut sein.
•Am integrierten Kindersitz dürfen keinerlei Veränderungen vorge-
nommen werden.
•Ein Gurtband darf nicht eingeklemmt oder verdreht sein oder an
scharfen Kanten scheuern.
•Ist der Kindersitz oder sind Teile des Sitzes beschädigt oder wird der
Kindersitz während eines Unfalls beansprucht, muss der Sitz bzw. Teile
des Sitzes erneuert werden - am besten von einem Fachbetrieb.
Integrierter Kindersitz der Gruppe 1
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, Ihr Kind zu
schützen!
Kindersitz herstellen
– Ziehen Sie die Zugschlaufe in Pfeilrichtung ŸAbb. 35 nach
vorn.
– Drücken Sie das Sitzpolster in Pfeilrichtung , bis es einrastet.
ACHTUNG! Fortsetzung
Abb. 35 Bedienung des
integrierten Kindersitzes
A1
A2

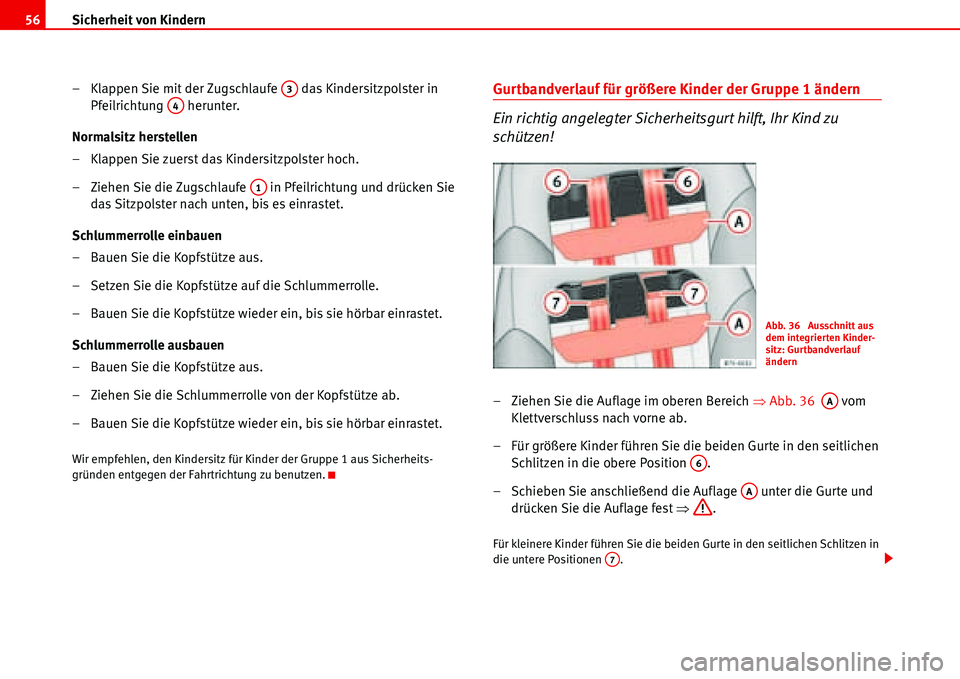

Sicherheit von Kindern 56
– Klappen Sie mit der Zugschlaufe das Kindersitzpolster in
Pfeilrichtung herunter.
Normalsitz herstellen
– Klappen Sie zuerst das Kindersitzpolster hoch.
– Ziehen Sie die Zugschlaufe in Pfeilrichtung und drücken Sie
das Sitzpolster nach unten, bis es einrastet.
Schlummerrolle einbauen
– Bauen Sie die Kopfstütze aus.
– Setzen Sie die Kopfstütze auf die Schlummerrolle.
– Bauen Sie die Kopfstütze wieder ein, bis sie hörbar einrastet.
Schlummerrolle ausbauen
– Bauen Sie die Kopfstütze aus.
– Ziehen Sie die Schlummerrolle von der Kopfstütze ab.
– Bauen Sie die Kopfstütze wieder ein, bis sie hörbar einrastet.
Wir empfehlen, den Kindersitz für Kinder der Gruppe 1 aus Sicherheits-
gründen entgegen der Fahrtrichtung zu benutzen.
Gurtbandverlauf für größere Kinder der Gruppe 1 ändern
Ein richtig angelegter Sicherheitsgurt hilft, Ihr Kind zu
schützen!
– Ziehen Sie die Auflage im oberen Bereich ŸAbb. 36 vom
Klettverschluss nach vorne ab.
– Für größere Kinder führen Sie die beiden Gurte in den seitlichen
Schlitzen in die obere Position .
– Schieben Sie anschließend die Auflage unter die Gurte und
drücken Sie die Auflage fest Ÿ.
Für kleinere Kinder führen Sie die beiden Gurte in den seitlichen Schlitzen in
die untere Positionen .
A3
A4
A1
Abb. 36 Ausschnitt aus
dem integrierten Kinder-
sitz: Gurtbandverlauf

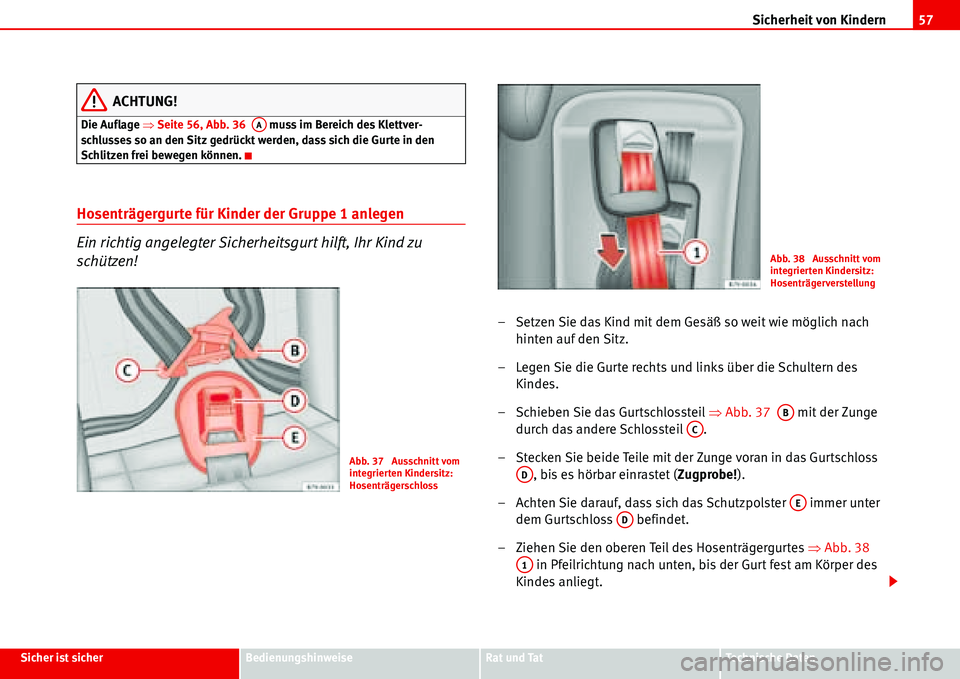

Sicherheit von Kindern57
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
ACHTUNG!
Die Auflage ŸSeite 56, Abb. 36 muss im Bereich des Klettver-
schlusses so an den Sitz gedrückt werden, dass sich die Gurte in den
Schlitzen frei bewegen können.
Hosenträgergurte für Kinder der Gruppe 1 anlegen
Ein richtig angelegter Sicherheitsgurt hilft, Ihr Kind zu
schützen!
– Setzen Sie das Kind mit dem Gesäß so weit wie möglich nach
hinten auf den Sitz.
– Legen Sie die Gurte rechts und links über die Schultern des
Kindes.
– Schieben Sie das Gurtschlossteil ŸAbb. 37 mit der Zunge
durch das andere Schlossteil .
– Stecken Sie beide Teile mit der Zunge voran in das Gurtschloss
, bis es hörbar einrastet (Zugprobe!).
– Achten Sie darauf, dass sich das Schutzpolster immer unter
dem Gurtschloss befindet.
– Ziehen Sie den oberen Teil des Hosenträgergurtes ŸAbb. 38
in Pfeilrichtung nach unten, bis der Gurt fest am Körper des
Kindes anliegt.
AA
Abb. 37 Ausschnitt vom
integrierten Kindersitz:
Hosenträgerschloss
Abb. 38 Ausschnitt vom
integrierten Kindersitz:
Hosenträgerverstellung
AB
AC
AD
AE
AD
A1

Sicherheit von Kindern 58
ACHTUNG!
Der Hosenträgergurt muss immer fest am Körper des Kindes anliegen (auch
bei dicker oder Winterbekleidung), damit der Kindersitz dem Kind den
größtmöglichen Schutz bieten kann.
Hosenträgergurte für Kinder der Gruppe 1 lösen
Ein richtig angelegter Sicherheitsgurt hilft, Ihr Kind zu
schützen!
– Drücken und halten Sie die Entriegelungstaste ŸAbb. 39 in
Pfeilrichtung.
– Ziehen Sie bei gedrückter Entriegelungstaste den unteren Teil
des Hosenträgergurtes in Pfeilrichtung nach unten.
Integrierter Kindersitz der Gruppe 2
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, Ihr Kind zu
schützen!
Kindersitz herstellen
– Ziehen Sie die Zugschlaufe in Pfeilrichtung ŸAbb. 40 nach
vorn.
– Drücken Sie das Sitzpolster in Pfeilrichtung , bis es einrastet.
– Nehmen Sie die Kopfstütze aus der Rückenlehne des integrierten
Kindersitzes heraus und bauen Sie die Kopfstütze zusammen mit
der Schlummerrolle wieder ein.
Dreipunktgurt anlegen
– Führen Sie den Schultergurt-Teil des Dreipunktgurtes unter die
Schlummerrolle.
Abb. 39 Ausschnitt vom
integrierten Kindersitz:
Hosenträgerverstellung
A2
A3
Abb. 40 Integrierter
Kindersitz: Sitzpolster
aufstellen
A1
A2
AA

Sicherheit von Kindern59
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
– Ziehen Sie den Dreipunktgurt an der Schlosszunge langsam und
gleichmäßig über Brust und Becken.
– Stecken Sie die Schlosszunge in das zum Sitz gehörende
Schlossteil, bis es hörbar einrastet (Zugprobe!).
– Passen Sie den Dreipunktgurt körpergerecht an Ÿ.
Normalsitz herstellen
– Ziehen Sie die Zugschlaufe in Pfeilrichtung nach vorne und
drücken Sie das Sitzpolster nach unten, bis es einrastet.
Schlummerrolle ausbauen
– Bauen Sie die Kopfstütze aus.
– Ziehen Sie die Schlummerrolle von der Kopfstütze ab.
– Bauen Sie die Kopfstütze wieder ein, bis sie hörbar einrastet.
Den körpergerechten Verlauf des Schultergurtes können Sie mit Hilfe
folgender Maßnahmen anpassen:
•Gurthöheneinstellung
•Verschieben des Sitzes in der Längsrichtung
•Einstellung der Lehnenneigung
ACHTUNG!
•Bei Kindern der Gruppe 2 darf der Sitz aus Sicherheitsgründen nur in
Fahrtrichtung und in einer der äußeren Positionen (nicht in der Mitte)
benutzt werden.
•Bei nicht richtig angelegtem Gurt erhöht sich das Verletzungsrisiko.
•Der Schultergurt muss ungefähr über die Schultermitte – keinesfalls
über den Hals – verlaufen und fest am Oberkörper anliegen.
•Der Beckengurt-Teil muss über das Becken - nicht über den Bauch -
verlaufen und immer fest anliegen, Gurtband nachziehen.
Integrierter Kindersitz der Gruppe 3
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, Ihr Kind zu
schützen!
Kindersitz herstellen
– Ziehen Sie die Zugschlaufe in Pfeilrichtung ŸAbb. 41 nach
vorn.
– Drücken Sie das Sitzpolster in Pfeilrichtung , bis es einrastet.
A1
ACHTUNG! Fortsetzung
Abb. 41 Bedienung des
integrierten Kindersitzes
A1
A2

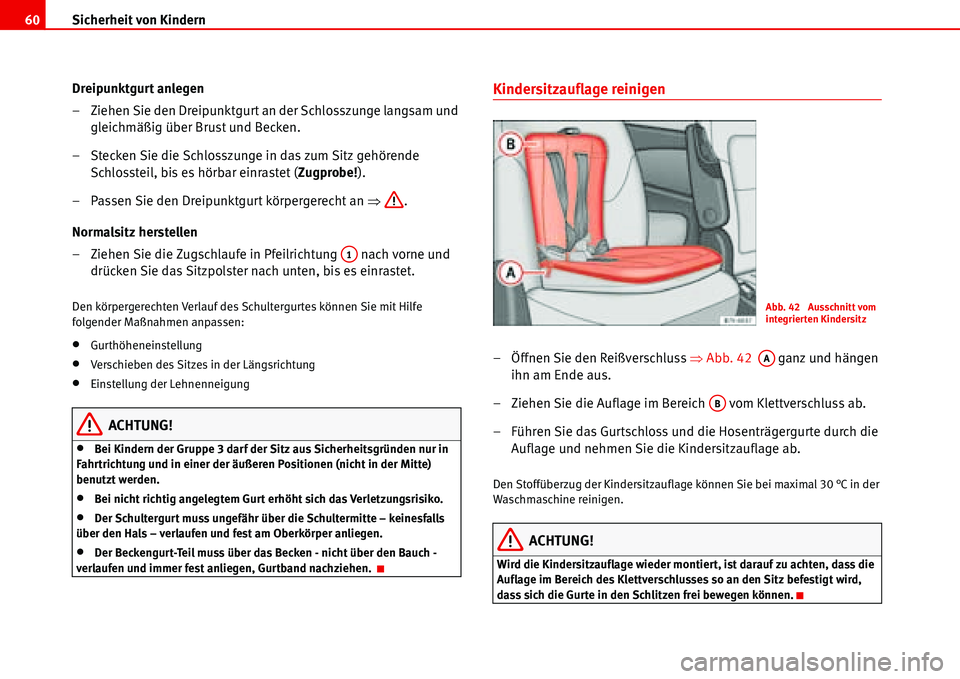

Sicherheit von Kindern 60
Dreipunktgurt anlegen
– Ziehen Sie den Dreipunktgurt an der Schlosszunge langsam und
gleichmäßig über Brust und Becken.
– Stecken Sie die Schlosszunge in das zum Sitz gehörende
Schlossteil, bis es hörbar einrastet (Zugprobe!).
– Passen Sie den Dreipunktgurt körpergerecht an Ÿ.
Normalsitz herstellen
– Ziehen Sie die Zugschlaufe in Pfeilrichtung nach vorne und
drücken Sie das Sitzpolster nach unten, bis es einrastet.
Den körpergerechten Verlauf des Schultergurtes können Sie mit Hilfe
folgender Maßnahmen anpassen:
•Gurthöheneinstellung
•Verschieben des Sitzes in der Längsrichtung
•Einstellung der Lehnenneigung
ACHTUNG!
•Bei Kindern der Gruppe 3 darf der Sitz aus Sicherheitsgründen nur in
Fahrtrichtung und in einer der äußeren Positionen (nicht in der Mitte)
benutzt werden.
•Bei nicht richtig angelegtem Gurt erhöht sich das Verletzungsrisiko.
•Der Schultergurt muss ungefähr über die Schultermitte – keinesfalls
über den Hals – verlaufen und fest am Oberkörper anliegen.
•Der Beckengurt-Teil muss über das Becken - nicht über den Bauch -
verlaufen und immer fest anliegen, Gurtband nachziehen.
Kindersitzauflage reinigen
– Öffnen Sie den Reißverschluss ŸAbb. 42 ganz und hängen
ihn am Ende aus.
– Ziehen Sie die Auflage im Bereich vom Klettverschluss ab.
– Führen Sie das Gurtschloss und die Hosenträgergurte durch die
Auflage und nehmen Sie die Kindersitzauflage ab.
Den Stoffüberzug der Kindersitzauflage können Sie bei maximal 30 °C in der
Waschmaschine reinigen.
ACHTUNG!
Wird die Kindersitzauflage wieder montiert, ist darauf zu achten, dass die
Auflage im Bereich des Klettverschlusses so an den Sitz befestigt wird,
dass sich die Gurte in den Schlitzen frei bewegen können.
A1
Abb. 42 Ausschnitt vom
integrierten Kindersitz
AA
AB

61
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

62

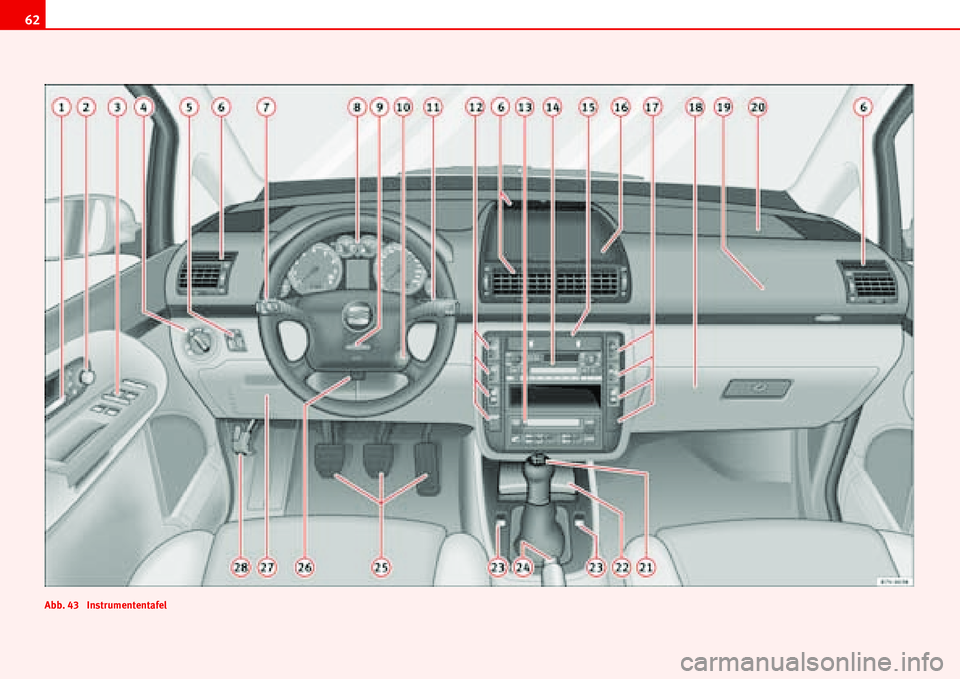

Abb. 43 Instrumententafel
