2006 Seat Alhambra Betriebsanleitung (in German)

Sitzen und Verstauen127
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

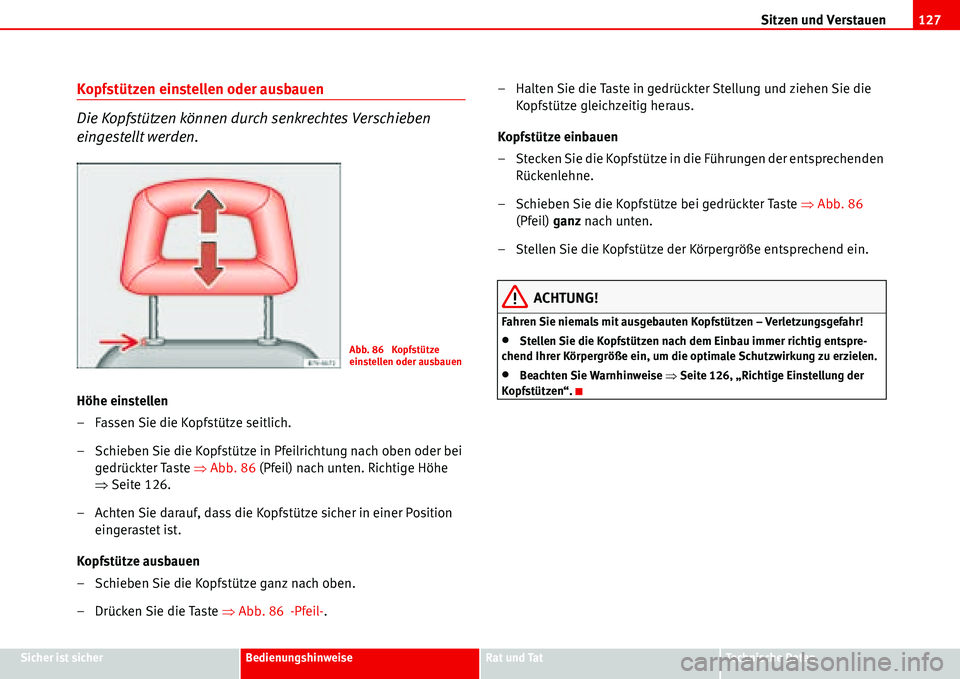

Kopfstützen einstellen oder ausbauen
Die Kopfstützen können durch senkrechtes Verschieben
eingestellt werden.
Höhe einstellen
– Fassen Sie die Kopfstütze seitlich.
– Schieben Sie die Kopfstütze in Pfeilrichtung nach oben oder bei
gedrückter Taste ŸAbb. 86 (Pfeil) nach unten. Richtige Höhe
ŸSeite 126.
– Achten Sie darauf, dass die Kopfstütze sicher in einer Position
eingerastet ist.
Kopfstütze ausbauen
– Schieben Sie die Kopfstütze ganz nach oben.
– Drücken Sie die Taste ŸAbb. 86 -Pfeil-.– Halten Sie die Taste in gedrückter Stellung und ziehen Sie die
Kopfstütze gleichzeitig heraus.
Kopfstütze einbauen
– Stecken Sie die Kopfstütze in die Führungen der entsprechenden
Rückenlehne.
– Schieben Sie die Kopfstütze bei gedrückter Taste ŸAbb. 86
(Pfeil) ganz nach unten.
– Stellen Sie die Kopfstütze der Körpergröße entsprechend ein.
ACHTUNG!
Fahren Sie niemals mit ausgebauten Kopfstützen – Verletzungsgefahr!
•Stellen Sie die Kopfstützen nach dem Einbau immer richtig entspre-
chend Ihrer Körpergröße ein, um die optimale Schutzwirkung zu erzielen.
•Beachten Sie Warnhinweise ŸSeite 126, „Richtige Einstellung der
Kopfstützen“.
Abb. 86 Kopfstütze
einstellen oder ausbauen

Sitzen und Verstauen 128

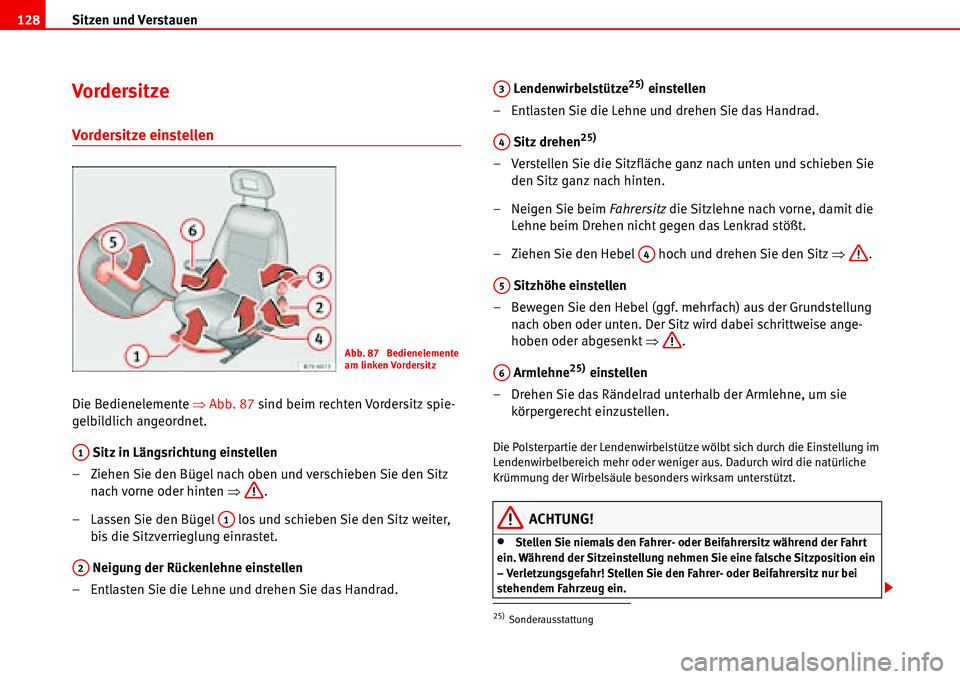

Vordersitze
Vordersitze einstellen
Die Bedienelemente ŸAbb. 87 sind beim rechten Vordersitz spie-
gelbildlich angeordnet.
Sitz in Längsrichtung einstellen
– Ziehen Sie den Bügel nach oben und verschieben Sie den Sitz
nach vorne oder hinten Ÿ.
– Lassen Sie den Bügel los und schieben Sie den Sitz weiter,
bis die Sitzverrieglung einrastet.
Neigung der Rückenlehne einstellen
– Entlasten Sie die Lehne und drehen Sie das Handrad. Lendenwirbelstütze
25) einstellen
– Entlasten Sie die Lehne und drehen Sie das Handrad.
Sitz drehen
25)
– Verstellen Sie die Sitzfläche ganz nach unten und schieben Sie
den Sitz ganz nach hinten.
–Neigen Sie beim Fahrersitz die Sitzlehne nach vorne, damit die
Lehne beim Drehen nicht gegen das Lenkrad stößt.
– Ziehen Sie den Hebel hoch und drehen Sie den Sitz Ÿ.
Sitzhöhe einstellen
– Bewegen Sie den Hebel (ggf. mehrfach) aus der Grundstellung
nach oben oder unten. Der Sitz wird dabei schrittweise ange-
hoben oder abgesenkt Ÿ.
Armlehne
25) einstellen
– Drehen Sie das Rändelrad unterhalb der Armlehne, um sie
körpergerecht einzustellen.
Die Polsterpartie der Lendenwirbelstütze wölbt sich durch die Einstellung im
Lendenwirbelbereich mehr oder weniger aus. Dadurch wird die natürliche
Krümmung der Wirbelsäule besonders wirksam unterstützt.
ACHTUNG!
•Stellen Sie niemals den Fahrer- oder Beifahrersitz während der Fahrt
ein. Während der Sitzeinstellung nehmen Sie eine falsche Sitzposition ein
– Verletzungsgefahr! Stellen Sie den Fahrer- oder Beifahrersitz nur bei
stehendem Fahrzeug ein.
Abb. 87 Bedienelemente
am linken Vordersitz
A1
A1
A2
25)Sonderausstattung
A3
A4
A4
A5
A6

Sitzen und Verstauen129
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

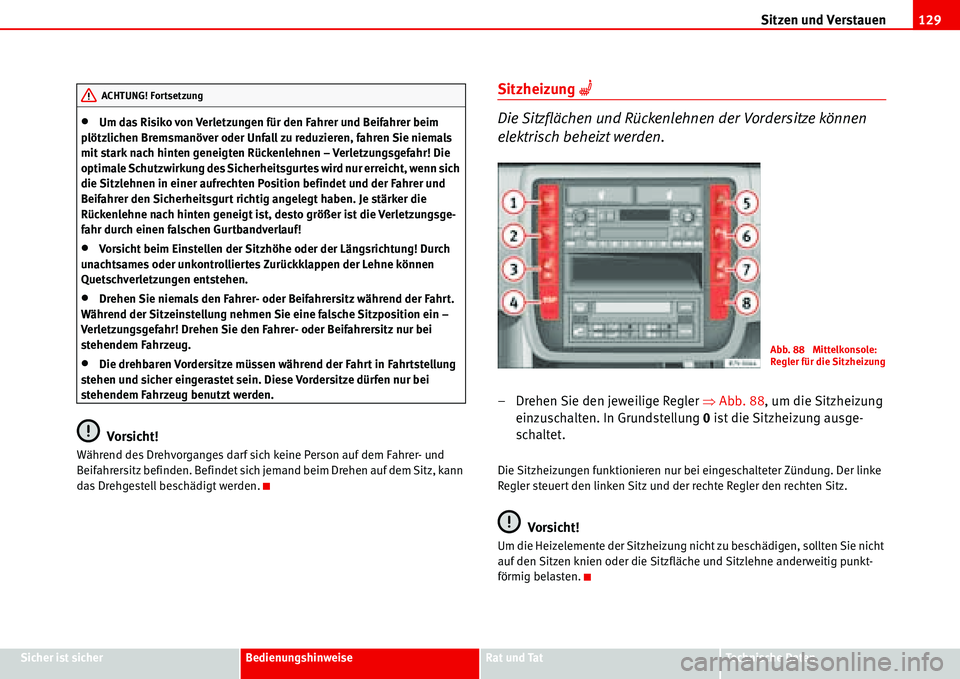

•Um das Risiko von Verletzungen für den Fahrer und Beifahrer beim
plötzlichen Bremsmanöver oder Unfall zu reduzieren, fahren Sie niemals
mit stark nach hinten geneigten Rückenlehnen – Verletzungsgefahr! Die
optimale Schutzwirkung des Sicherheitsgurtes wird nur erreicht, wenn sich
die Sitzlehnen in einer aufrechten Position befindet und der Fahrer und
Beifahrer den Sicherheitsgurt richtig angelegt haben. Je stärker die
Rückenlehne nach hinten geneigt ist, desto größer ist die Verletzungsge-
fahr durch einen falschen Gurtbandverlauf!
•Vorsicht beim Einstellen der Sitzhöhe oder der Längsrichtung! Durch
unachtsames oder unkontrolliertes Zurückklappen der Lehne können
Quetschverletzungen entstehen.
•Drehen Sie niemals den Fahrer- oder Beifahrersitz während der Fahrt.
Während der Sitzeinstellung nehmen Sie eine falsche Sitzposition ein –
Verletzungsgefahr! Drehen Sie den Fahrer- oder Beifahrersitz nur bei
stehendem Fahrzeug.
•Die drehbaren Vordersitze müssen während der Fahrt in Fahrtstellung
stehen und sicher eingerastet sein. Diese Vordersitze dürfen nur bei
stehendem Fahrzeug benutzt werden.
Vorsicht!
Während des Drehvorganges darf sich keine Person auf dem Fahrer- und
Beifahrersitz befinden. Befindet sich jemand beim Drehen auf dem Sitz, kann
das Drehgestell beschädigt werden.
Sitzheizung A
Die Sitzflächen und Rückenlehnen der Vordersitze können
elektrisch beheizt werden.
– Drehen Sie den jeweilige Regler ŸAbb. 88, um die Sitzheizung
einzuschalten. In Grundstellung 0 ist die Sitzheizung ausge-
schaltet.
Die Sitzheizungen funktionieren nur bei eingeschalteter Zündung. Der linke
Regler steuert den linken Sitz und der rechte Regler den rechten Sitz.
Vorsicht!
Um die Heizelemente der Sitzheizung nicht zu beschädigen, sollten Sie nicht
auf den Sitzen knien oder die Sitzfläche und Sitzlehne anderweitig punkt-
förmig belasten.
ACHTUNG! Fortsetzung
Abb. 88 Mittelkonsole:
Regler für die Sitzheizung

Sitzen und Verstauen 130

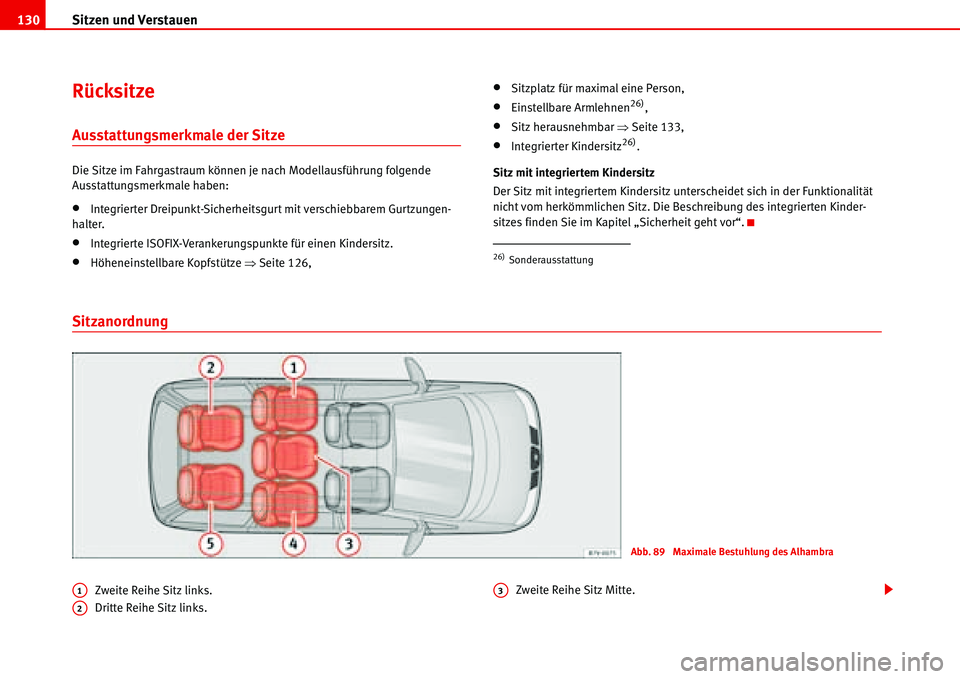

Rücksitze
Ausstattungsmerkmale der Sitze
Die Sitze im Fahrgastraum können je nach Modellausführung folgende
Ausstattungsmerkmale haben:
•Integrierter Dreipunkt-Sicherheitsgurt mit verschiebbarem Gurtzungen-
halter.
•Integrierte ISOFIX-Verankerungspunkte für einen Kindersitz.
•Höheneinstellbare Kopfstütze ŸSeite 126,
•Sitzplatz für maximal eine Person,
•Einstellbare Armlehnen26),
•Sitz herausnehmbar ŸSeite 133,
•Integrierter Kindersitz26).
Sitz mit integriertem Kindersitz
Der Sitz mit integriertem Kindersitz unterscheidet sich in der Funktionalität
nicht vom herkömmlichen Sitz. Die Beschreibung des integrierten Kinder-
sitzes finden Sie im Kapitel „Sicherheit geht vor“.
Sitzanordnung
Zweite Reihe Sitz links.
Dritte Reihe Sitz links.Zweite Reihe Sitz Mitte.
26)Sonderausstattung
Abb. 89 Maximale Bestuhlung des Alhambra
A1
A2
A3

Sitzen und Verstauen131
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten Zweite Reihe Sitz rechts
27).
Dritte Reihe Sitz rechts27).
Einbauhinweise für die Sitze
•Die Sitze und sind baugleich und untereinander austauschbar.
•Die Sitze und sind baugleich und untereinander austauschbar.
•Der Sitz kann in die Positionen eingebaut werden.
•Der Sitz kann in die Positionen , , und eingebaut
werden.
Sitz verschieben
– Achten Sie darauf, dass sich das Fahrzeug nicht in einer starken
Hanglage befindet.– Ziehen Sie den Entriegelungsbügel ŸAbb. 90 in Pfeilrichtung
nach oben und halten ihn in dieser Stellung fest.
– Verschieben Sie den Sitz.
– Lassen Sie den Entriegelungsbügel los.
– Prüfen Sie, ob der Einzelsitz sicher eingerastet ist.
ACHTUNG!
•Vorsicht beim Einstellen des Sitzes in Längsrichtung! Durch unacht-
sames oder unkontrolliertes Zurückklappen der Lehne können Quetschver-
letzungen entstehen.
•Stellen Sie den Sitz nur bei stehendem Fahrzeug ein. Ihr Sitz könnte
sich sonst während der Fahrt unerwartet verstellen und das kann zu einer
gefährlichen Verkehrssituation und damit zu Verletzungen führen.
•Lesen und beachten Sie die Sicherheitshinweise zum Umgang mit den
Sitzen ŸSeite 135.
27)Sonderausstattung
A4
A5
A1A2
A4A5
A2A1
A3A1A2A4A5
Abb. 90 Verschieben des
Sitzes in der L

Sitzen und Verstauen 132

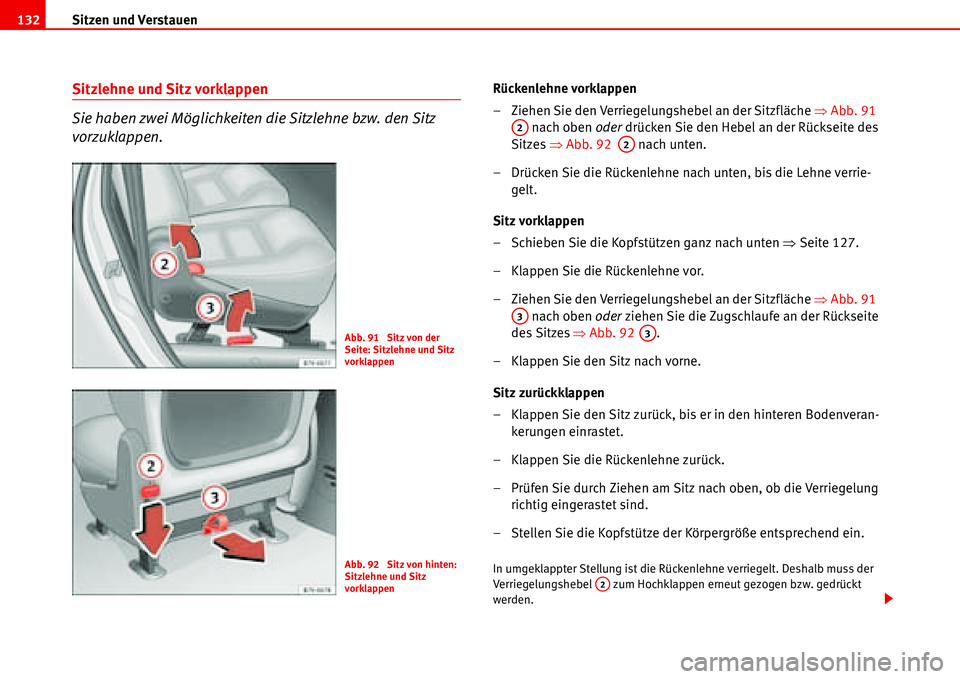

Sitzlehne und Sitz vorklappen
Sie haben zwei Möglichkeiten die Sitzlehne bzw. den Sitz
vorzuklappen.Rückenlehne vorklappen
– Ziehen Sie den Verriegelungshebel an der Sitzfläche ŸAbb. 91
nach oben oder drücken Sie den Hebel an der Rückseite des
Sitzes ŸAbb. 92 nach unten.
– Drücken Sie die Rückenlehne nach unten, bis die Lehne verrie-
gelt.
Sitz vorklappen
– Schieben Sie die Kopfstützen ganz nach unten ŸSeite 127.
– Klappen Sie die Rückenlehne vor.
– Ziehen Sie den Verriegelungshebel an der Sitzfläche ŸAbb. 91
nach oben oder ziehen Sie die Zugschlaufe an der Rückseite
des SitzesŸAbb. 92 .
– Klappen Sie den Sitz nach vorne.
Sitz zurückklappen
– Klappen Sie den Sitz zurück, bis er in den hinteren Bodenveran-
kerungen einrastet.
– Klappen Sie die Rückenlehne zurück.
– Prüfen Sie durch Ziehen am Sitz nach oben, ob die Verriegelung
richtig eingerastet sind.
– Stellen Sie die Kopfstütze der Körpergröße entsprechend ein.
In umgeklappter Stellung ist die Rückenlehne verriegelt. Deshalb muss der
Verriegelungshebel zum Hochklappen erneut gezogen bzw. gedrückt
werden.
Abb. 91 Sitz von der
Seite: Sitzlehne und Sitz
vorklappen
Abb. 92 Sitz von hinten:
Sitzlehne und Sitz
vorklappen
A2
A2
A3
A3
A2

Sitzen und Verstauen133
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
ACHTUNG!
Wenn Sie die Hebel zur Neigungseinstellung betätigen, ohne das die
Rückenlehne festgehalten wird, klappt die Rückenlehne durch Federkraft
nach vorne – Verletzungsgefahr!
•Halten Sie immer die Rückenlehne fest, wenn Sie die Neigung
einstellen.
•Lesen und beachten Sie die Sicherheitshinweise zum Umgang mit den
Sitzen ŸSeite 135.
Sitze aus- und einbauen
Der Aus- und Einbau der Sitze ist einfacher, wenn diese Tätig-
keiten von zwei Personen durchgeführt werden.
Einzelsitz ausbauen
– Schieben Sie die Kopfstützen ganz nach unten ŸSeite 127.
– Klappen Sie die Rückenlehne vor ŸSeite 132.
– Klappen Sie den Sitz vor ŸSeite 132.
– Schieben Sie beim Ausbau eines Einzelsitzes in der dritten Sitz-
reihe
28) den Sitz ganz nach hinten und den Sitz in der zweiten
Sitzreihe ganz nach vorne.
– Drücken Sie die beiden Bügel ŸAbb. 93 unter dem Sitz in Pfeil-
richtung zusammen und nehmen Sie den Sitz nach oben heraus.
Sitz einbauen
– Drücken Sie die beiden Bügel unter dem Sitz in Pfeilrichtung
zusammen und die Bügel festhalten.
Abb. 93 Bügel zum Aus-
und Einbauen des Einzel-
sitzes
28)Sonderausstattung
Abb. 94 Sitz einbauen:
Bügel und Haltebolzen

Sitzen und Verstauen 134

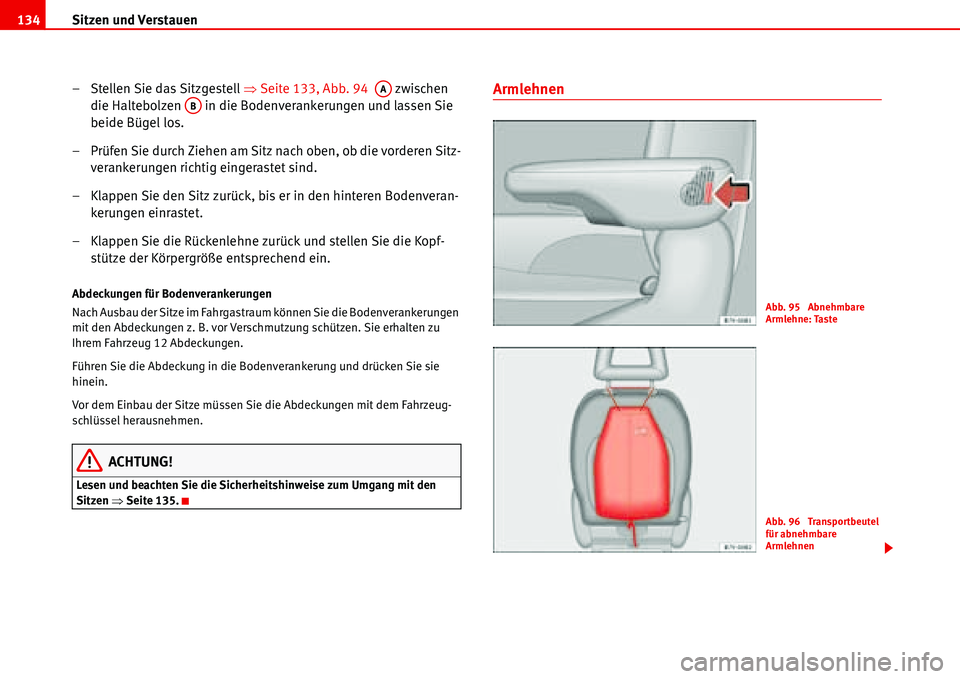

– Stellen Sie das Sitzgestell ŸSeite 133, Abb. 94 zwischen
die Haltebolzen in die Bodenverankerungen und lassen Sie
beide Bügel los.
– Prüfen Sie durch Ziehen am Sitz nach oben, ob die vorderen Sitz-
verankerungen richtig eingerastet sind.
– Klappen Sie den Sitz zurück, bis er in den hinteren Bodenveran-
kerungen einrastet.
– Klappen Sie die Rückenlehne zurück und stellen Sie die Kopf-
stütze der Körpergröße entsprechend ein.
Abdeckungen für Bodenverankerungen
Nach Ausbau der Sitze im Fahrgastraum können Sie die Bodenverankerungen
mit den Abdeckungen z. B. vor Verschmutzung schützen. Sie erhalten zu
Ihrem Fahrzeug 12 Abdeckungen.
Führen Sie die Abdeckung in die Bodenverankerung und drücken Sie sie
hinein.
Vor dem Einbau der Sitze müssen Sie die Abdeckungen mit dem Fahrzeug-
schlüssel herausnehmen.
ACHTUNG!
Lesen und beachten Sie die Sicherheitshinweise zum Umgang mit den
Sitzen ŸSeite 135.
ArmlehnenAA
AB
Abb. 95 Abnehmbare
Armlehne: Taste
Abb. 96 Transportbeutel
