2006 Seat Alhambra Betriebsanleitung (in German)

Cockpit63
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

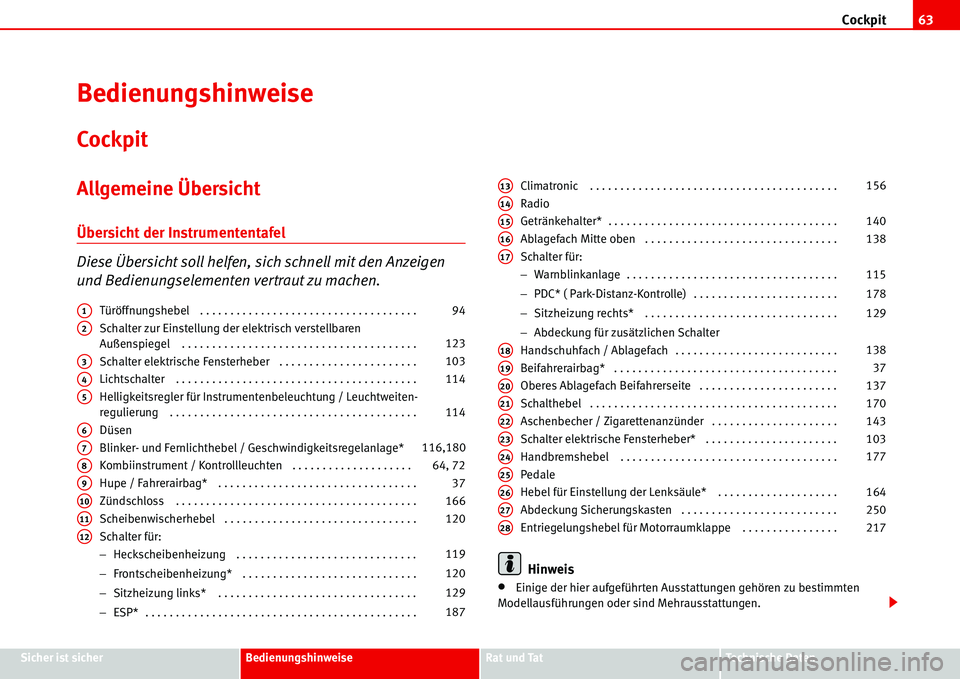

Bedienungshinweise
Cockpit
Allgemeine Übersicht
Übersicht der Instrumententafel
Diese Übersicht soll helfen, sich schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen.
Türöffnungshebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter zur Einstellung der elektrisch verstellbaren
Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter elektrische Fensterheber . . . . . . . . . . . . . . . . . . . . . . .
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Helligkeitsregler für Instrumentenbeleuchtung / Leuchtweiten-
regulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Düsen
Blinker- und Fernlichthebel / Geschwindigkeitsregelanlage*
Kombiinstrument / Kontrollleuchten . . . . . . . . . . . . . . . . . . . .
Hupe / Fahrerairbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Scheibenwischerhebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für:
−Heckscheibenheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
−Frontscheibenheizung* . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
−Sitzheizung links* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
−ESP* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio
Getränkehalter* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ablagefach Mitte oben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für:
−Warnblinkanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
−PDC* ( Park-Distanz-Kontrolle) . . . . . . . . . . . . . . . . . . . . . . . .
−Sitzheizung rechts* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
−Abdeckung für zusätzlichen Schalter
Handschuhfach / Ablagefach . . . . . . . . . . . . . . . . . . . . . . . . . . .
Beifahrerairbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Oberes Ablagefach Beifahrerseite . . . . . . . . . . . . . . . . . . . . . . .
Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aschenbecher / Zigarettenanzünder . . . . . . . . . . . . . . . . . . . . .
Schalter elektrische Fensterheber* . . . . . . . . . . . . . . . . . . . . . .
Handbremshebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pedale
Hebel für Einstellung der Lenksäule* . . . . . . . . . . . . . . . . . . . .
Abdeckung Sicherungskasten . . . . . . . . . . . . . . . . . . . . . . . . . .
Entriegelungshebel für Motorraumklappe . . . . . . . . . . . . . . . .
Hinweis
•Einige der hier aufgeführten Ausstattungen gehören zu bestimmten
Modellausführungen oder sind Mehrausstattungen.
A194
A2123
A3103
A4114
A5114
A6
A7 116,180
A864, 72
A937
A10166
A11120
A12
119
120
129
187
A13156
A14
A15140
A16138
A17
115
178
129
A18138
A1937
A20137
A21170
A22143
A23103
A24177
A25
A26164
A27250
A28217

Cockpit 64
•Bei Rechtslenkern unterscheidet sich die Anordnung der Elemente etwas.
Die den einzelnen Schaltern zugewiesenen Symbole sind jedoch mit denen
der Modellausführungen als Linkslenker identisch.

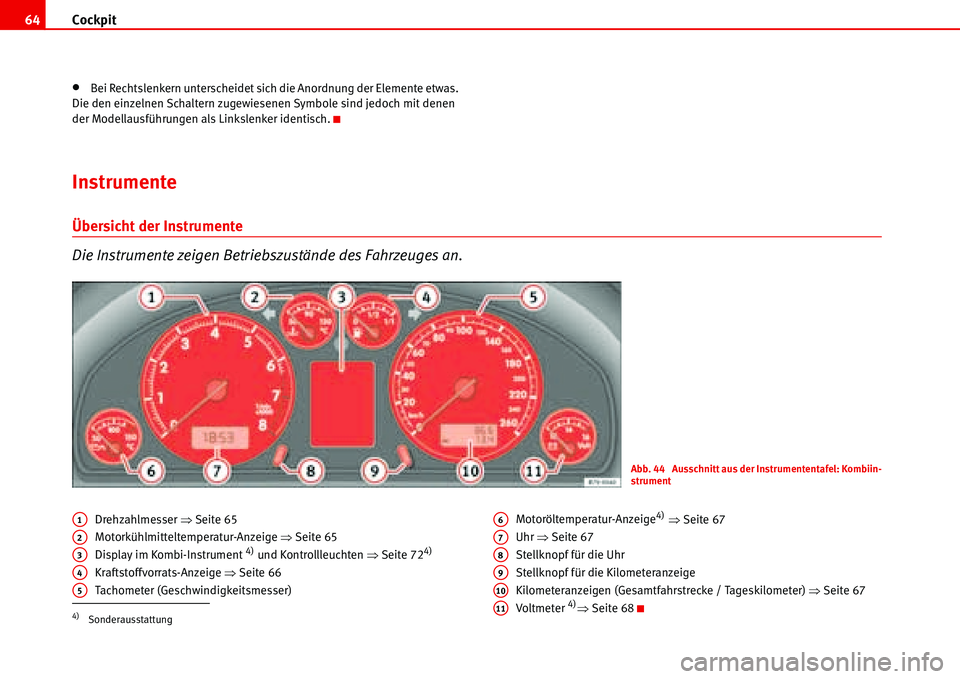

Instrumente
Übersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.
Drehzahlmesser ŸSeite 65
Motorkühlmitteltemperatur-Anzeige ŸSeite 65
Display im Kombi-Instrument
4) und Kontrollleuchten ŸSeite 724)
Kraftstoffvorrats-Anzeige ŸSeite 66
Tachometer (Geschwindigkeitsmesser)Motoröltemperatur-Anzeige
4) ŸSeite 67
Uhr ŸSeite 67
Stellknopf für die Uhr
Stellknopf für die Kilometeranzeige
Kilometeranzeigen (Gesamtfahrstrecke / Tageskilometer) ŸSeite 67
Voltmeter
4)ŸSeite 68
Abb. 44 Ausschnitt aus der Instrumententafel: Kombiin-
strument
4)Sonderausstattung
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11

Cockpit65
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

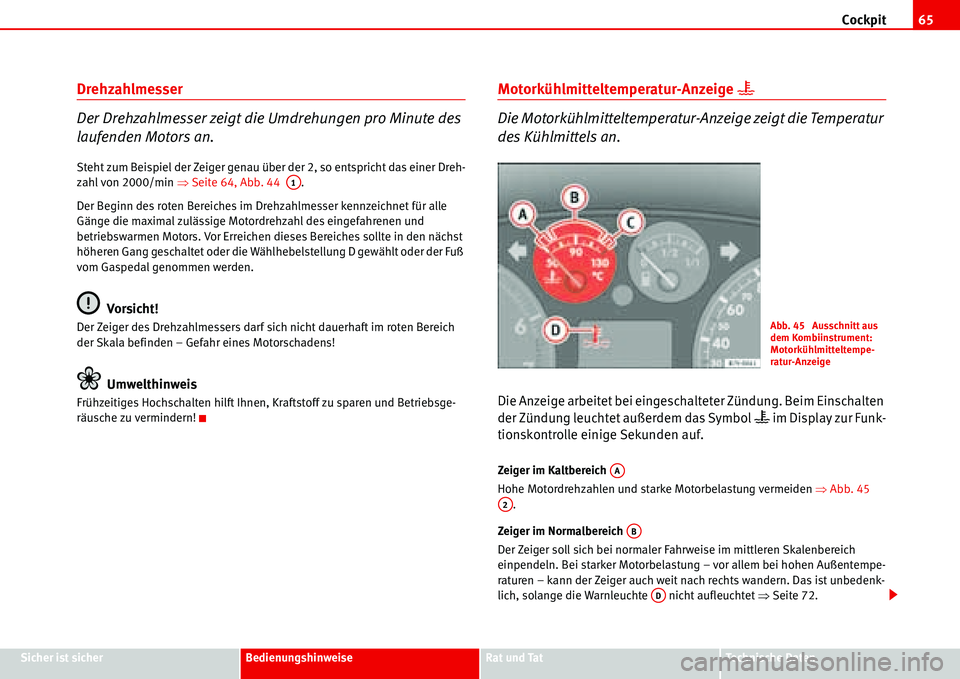

Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.
Steht zum Beispiel der Zeiger genau über der 2, so entspricht das einer Dreh-
zahl von 2000/min ŸSeite 64, Abb. 44 .
Der Beginn des roten Bereiches im Drehzahlmesser kennzeichnet für alle
Gänge die maximal zulässige Motordrehzahl des eingefahrenen und
betriebswarmen Motors. Vor Erreichen dieses Bereiches sollte in den nächst
höheren Gang geschaltet oder die Wählhebelstellung D gewählt oder der Fuß
vom Gaspedal genommen werden.
Vorsicht!
Der Zeiger des Drehzahlmessers darf sich nicht dauerhaft im roten Bereich
der Skala befinden – Gefahr eines Motorschadens!
Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, Kraftstoff zu sparen und Betriebsge-
räusche zu vermindern!
Motorkühlmitteltemperatur-Anzeige v
Die Motorkühlmitteltemperatur-Anzeige zeigt die Temperatur
des Kühlmittels an.
Die Anzeige arbeitet bei eingeschalteter Zündung. Beim Einschalten
der Zündung leuchtet außerdem das Symbol
v im Display zur Funk-
tionskontrolle einige Sekunden auf.
Zeiger im Kaltbereich
Hohe Motordrehzahlen und starke Motorbelastung vermeiden ŸAbb. 45
.
Zeiger im Normalbereich
Der Zeiger soll sich bei normaler Fahrweise im mittleren Skalenbereich
einpendeln. Bei starker Motorbelastung – vor allem bei hohen Außentempe-
raturen – kann der Zeiger auch weit nach rechts wandern. Das ist unbedenk-
lich, solange die Warnleuchte nicht aufleuchtet ŸSeite 72.
A1
Abb. 45 Ausschnitt aus
dem Kombiinstrument:
Motorkühlmitteltempe-
ratur-Anzeige
AA
A2
AB
AD

Cockpit 66
Zeiger im Warnbereich
Ist der Zeiger im Warnbereich, leuchtet die Warnleuchte v auf. Im Display
im Kombi-Instrument kann zusätzlich der Warntext
5) STOPP! KÜHLMITTEL
PRÜFEN BETRIEBSANLEITUNG! erscheinen. Das Fahrzeug anhalten und den
Motor abstellen.Lassen Sie den Motor abkühlen und prüfen Sie den Kühlmit-
telstand Ÿ.
Wenn der Kühlmittelstand in Ordnung ist, fahren Sie bitte nicht weiter.
Nehmen Sie die Hilfe eines Fachmanns in Anspruch.
ACHTUNG!
Beachten Sie vor allen Arbeiten am Motor oder im Motorraum die entspre-
chenden Sicherheitshinweise im Kapitel „Arbeiten im Motorraum“.
Vorsicht!
Anbauteile vor dem Kühllufteinlass verschlechtern die Kühlwirkung des Kühl-
mittels. Bei hohen Außentemperaturen und starker Motorbelastung besteht
dann die Gefahr einer Motorüberhitzung!
Kraftstoffvorrats-Anzeige z
Der Kraftstoffbehälter fasst etwa 70 Liter.
Wenn der Zeiger die rote Reservemarkierung erreicht ŸAbb. 46 -Pfeil-,
leuchtet im Display die Kontrollleuchte z auf. Im Display vom Kombiinstru-
ment kann der Text
6) BITTE TANKEN! erscheinen. Gleichzeitig ertönt ein
Warnton als Erinnerung, tanken zu fahren. Jetzt sind noch etwa 8 Liter Kraft-
stoff vorhanden.
5)Modell abhängig
AC
AD
6)Modell abhängig
Abb. 46 Ausschnitt aus
Kombiinstrument: Kraft-
stoffvorrats-Anzeige

Cockpit67
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

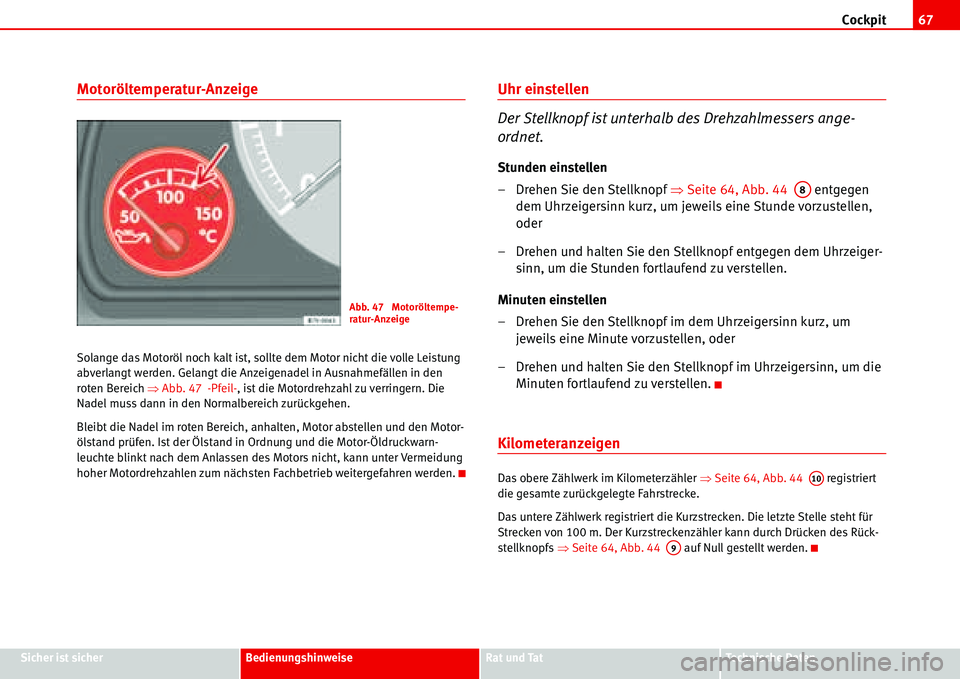

Motoröltemperatur-Anzeige
Solange das Motoröl noch kalt ist, sollte dem Motor nicht die volle Leistung
abverlangt werden. Gelangt die Anzeigenadel in Ausnahmefällen in den
roten Bereich ŸAbb. 47 -Pfeil-, ist die Motordrehzahl zu verringern. Die
Nadel muss dann in den Normalbereich zurückgehen.
Bleibt die Nadel im roten Bereich, anhalten, Motor abstellen und den Motor-
ölstand prüfen. Ist der Ölstand in Ordnung und die Motor-Öldruckwarn-
leuchte blinkt nach dem Anlassen des Motors nicht, kann unter Vermeidung
hoher Motordrehzahlen zum nächsten Fachbetrieb weitergefahren werden.
Uhr einstellen
Der Stellknopf ist unterhalb des Drehzahlmessers ange-
ordnet.
Stunden einstellen
– Drehen Sie den Stellknopf ŸSeite 64, Abb. 44 entgegen
dem Uhrzeigersinn kurz, um jeweils eine Stunde vorzustellen,
oder
– Drehen und halten Sie den Stellknopf entgegen dem Uhrzeiger-
sinn, um die Stunden fortlaufend zu verstellen.
Minuten einstellen
– Drehen Sie den Stellknopf im dem Uhrzeigersinn kurz, um
jeweils eine Minute vorzustellen, oder
– Drehen und halten Sie den Stellknopf im Uhrzeigersinn, um die
Minuten fortlaufend zu verstellen.
Kilometeranzeigen
Das obere Zählwerk im Kilometerzähler ŸSeite 64, Abb. 44 registriert
die gesamte zurückgelegte Fahrstrecke.
Das untere Zählwerk registriert die Kurzstrecken. Die letzte Stelle steht für
Strecken von 100 m. Der Kurzstreckenzähler kann durch Drücken des Rück-
stellknopfs ŸSeite 64, Abb. 44 auf Null gestellt werden.
Abb. 47 Motoröltempe-
ratur-Anzeige
A8
A10
A9

Cockpit 68

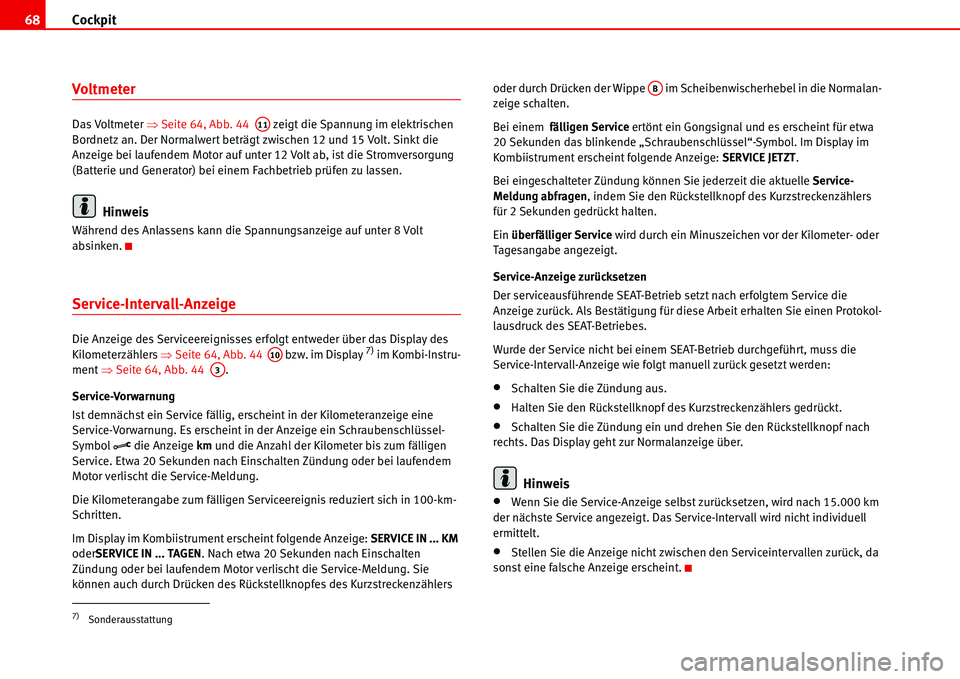

Voltmeter
Das Voltmeter ŸSeite 64, Abb. 44 zeigt die Spannung im elektrischen
Bordnetz an. Der Normalwert beträgt zwischen 12 und 15 Volt. Sinkt die
Anzeige bei laufendem Motor auf unter 12 Volt ab, ist die Stromversorgung
(Batterie und Generator) bei einem Fachbetrieb prüfen zu lassen.
Hinweis
Während des Anlassens kann die Spannungsanzeige auf unter 8 Volt
absinken.
Service-Intervall-Anzeige
Die Anzeige des Serviceereignisses erfolgt entweder über das Display des
Kilometerzählers ŸSeite 64, Abb. 44 bzw. im Display 7) im Kombi-Instru-
ment ŸSeite 64, Abb. 44 .
Service-Vorwarnung
Ist demnächst ein Service fällig, erscheint in der Kilometeranzeige eine
Service-Vorwarnung. Es erscheint in der Anzeige ein Schraubenschlüssel-
Symbol
 die Anzeige km und die Anzahl der Kilometer bis zum fälligen
Service. Etwa 20 Sekunden nach Einschalten Zündung oder bei laufendem
Motor verlischt die Service-Meldung.
Die Kilometerangabe zum fälligen Serviceereignis reduziert sich in 100-km-
Schritten.
Im Display im Kombiistrument erscheint folgende Anzeige: SERVICE IN ... KM
oderSERVICE IN ... TAGEN. Nach etwa 20 Sekunden nach Einschalten
Zündung oder bei laufendem Motor verlischt die Service-Meldung. Sie
können auch durch Drücken des Rückstellknopfes des Kurzstreckenzählers oder durch Drücken der Wippe im Scheibenwischerhebel in die Normalan-
zeige schalten.
Bei einem fälligen Service ertönt ein Gongsignal und es erscheint für etwa
20 Sekunden das blinkende „Schraubenschlüssel“-Symbol. Im Display im
Kombiistrument erscheint folgende Anzeige: SERVICE JETZT.
Bei eingeschalteter Zündung können Sie jederzeit die aktuelle Service-
Meldung abfragen, indem Sie den Rückstellknopf des Kurzstreckenzählers
für 2 Sekunden gedrückt halten.
Ein überfälliger Service wird durch ein Minuszeichen vor der Kilometer- oder
Tagesangabe angezeigt.
Service-Anzeige zurücksetzen
Der serviceausführende SEAT-Betrieb setzt nach erfolgtem Service die
Anzeige zurück. Als Bestätigung für diese Arbeit erhalten Sie einen Protokol-
lausdruck des SEAT-Betriebes.
Wurde der Service nicht bei einem SEAT-Betrieb durchgeführt, muss die
Service-Intervall-Anzeige wie folgt manuell zurück gesetzt werden:
•Schalten Sie die Zündung aus.
•Halten Sie den Rückstellknopf des Kurzstreckenzählers gedrückt.
•Schalten Sie die Zündung ein und drehen Sie den Rückstellknopf nach
rechts. Das Display geht zur Normalanzeige über.
Hinweis
•Wenn Sie die Service-Anzeige selbst zurücksetzen, wird nach 15.000 km
der nächste Service angezeigt. Das Service-Intervall wird nicht individuell
ermittelt.
•Stellen Sie die Anzeige nicht zwischen den Serviceintervallen zurück, da
sonst eine falsche Anzeige erscheint.
7)Sonderausstattung
A11
A10A3
AB

Cockpit69
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

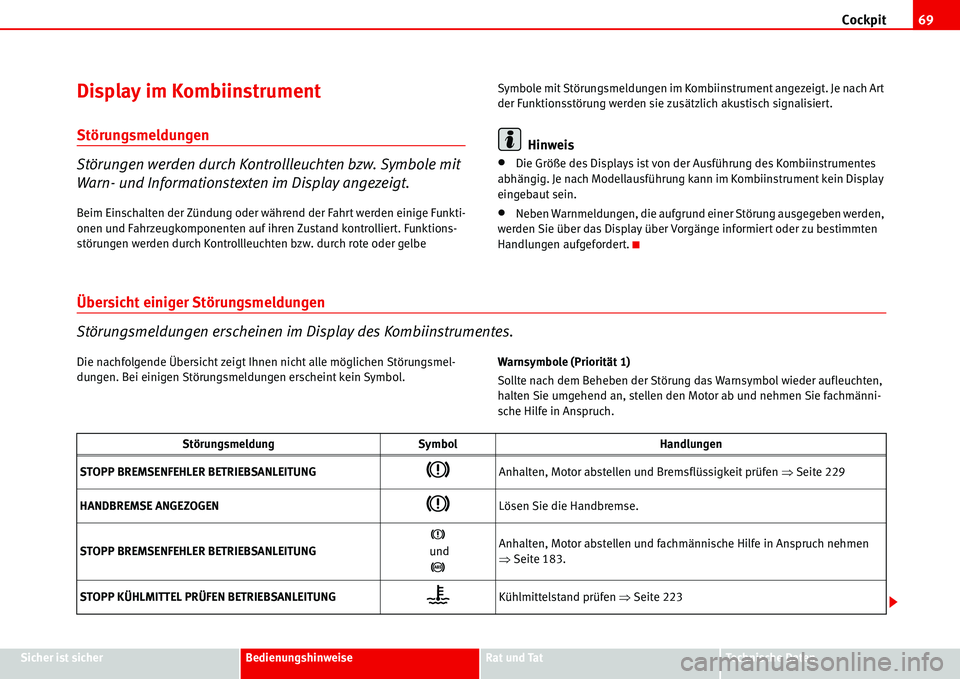

Display im Kombiinstrument
Störungsmeldungen
Störungen werden durch Kontrollleuchten bzw. Symbole mit
Warn- und Informationstexten im Display angezeigt.
Beim Einschalten der Zündung oder während der Fahrt werden einige Funkti-
onen und Fahrzeugkomponenten auf ihren Zustand kontrolliert. Funktions-
störungen werden durch Kontrollleuchten bzw. durch rote oder gelbe Symbole mit Störungsmeldungen im Kombiinstrument angezeigt. Je nach Art
der Funktionsstörung werden sie zusätzlich akustisch signalisiert.
Hinweis
•Die Größe des Displays ist von der Ausführung des Kombiinstrumentes
abhängig. Je nach Modellausführung kann im Kombiinstrument kein Display
eingebaut sein.
•Neben Warnmeldungen, die aufgrund einer Störung ausgegeben werden,
werden Sie über das Display über Vorgänge informiert oder zu bestimmten
Handlungen aufgefordert.
Übersicht einiger Störungsmeldungen
Störungsmeldungen erscheinen im Display des Kombiinstrumentes.
Die nachfolgende Übersicht zeigt Ihnen nicht alle möglichen Störungsmel-
dungen. Bei einigen Störungsmeldungen erscheint kein Symbol.Warnsymbole (Priorität 1)
Sollte nach dem Beheben der Störung das Warnsymbol wieder aufleuchten,
halten Sie umgehend an, stellen den Motor ab und nehmen Sie fachmänni-
sche Hilfe in Anspruch.
Störungsmeldung Symbol Handlungen
STOPP BREMSENFEHLER BETRIEBSANLEITUNG
HAnhalten, Motor abstellen und Bremsflüssigkeit prüfen ŸSeite 229
HANDBREMSE ANGEZOGEN
HLösen Sie die Handbremse.
STOPP BREMSENFEHLER BETRIEBSANLEITUNG
H und
J
Anhalten, Motor abstellen und fachmännische Hilfe in Anspruch nehmen
ŸSeite 183.
STOPP KÜHLMITTEL PRÜFEN BETRIEBSANLEITUNG
vKühlmittelstand prüfen ŸSeite 223

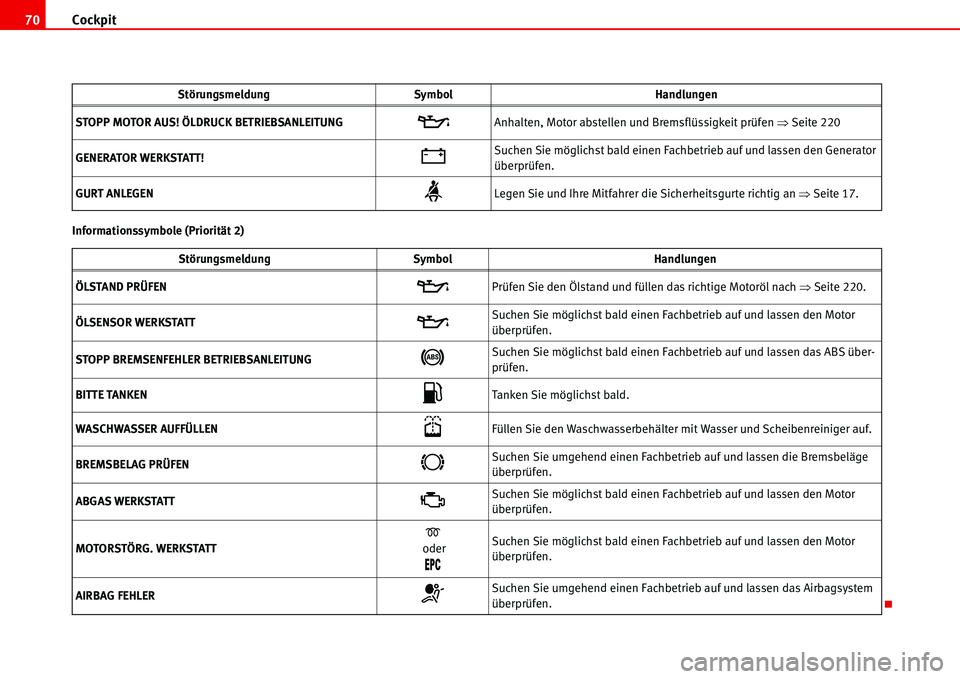

Cockpit 70
Informationssymbole (Priorität 2)STOPP MOTOR AUS! ÖLDRUCK BETRIEBSANLEITUNG
EAnhalten, Motor abstellen und Bremsflüssigkeit prüfen ŸSeite 220
GENERATOR WERKSTATT!
FSuchen Sie möglichst bald einen Fachbetrieb auf und lassen den Generator
überprüfen.
GURT ANLEGEN
hLegen Sie und Ihre Mitfahrer die Sicherheitsgurte richtig an ŸSeite 17.
Störungsmeldung Symbol Handlungen
ÖLSTAND PRÜFEN
EPrüfen Sie den Ölstand und füllen das richtige Motoröl nach ŸSeite 220.
ÖLSENSOR WERKSTATT
ESuchen Sie möglichst bald einen Fachbetrieb auf und lassen den Motor
überprüfen.
STOPP BREMSENFEHLER BETRIEBSANLEITUNG
JSuchen Sie möglichst bald einen Fachbetrieb auf und lassen das ABS über-
prüfen.
BITTE TANKEN
zTanken Sie möglichst bald.
WASCHWASSER AUFFÜLLEN
SFüllen Sie den Waschwasserbehälter mit Wasser und Scheibenreiniger auf.
BREMSBELAG PRÜFEN
ISuchen Sie umgehend einen Fachbetrieb auf und lassen die Bremsbeläge
überprüfen.
ABGAS WERKSTATT
BSuchen Sie möglichst bald einen Fachbetrieb auf und lassen den Motor
überprüfen.
MOTORSTÖRG. WERKSTATT
D
oder
%0#
Suchen Sie möglichst bald einen Fachbetrieb auf und lassen den Motor
überprüfen.
AIRBAG FEHLER
TSuchen Sie umgehend einen Fachbetrieb auf und lassen das Airbagsystem
überprüfen. Störungsmeldung Symbol Handlungen
