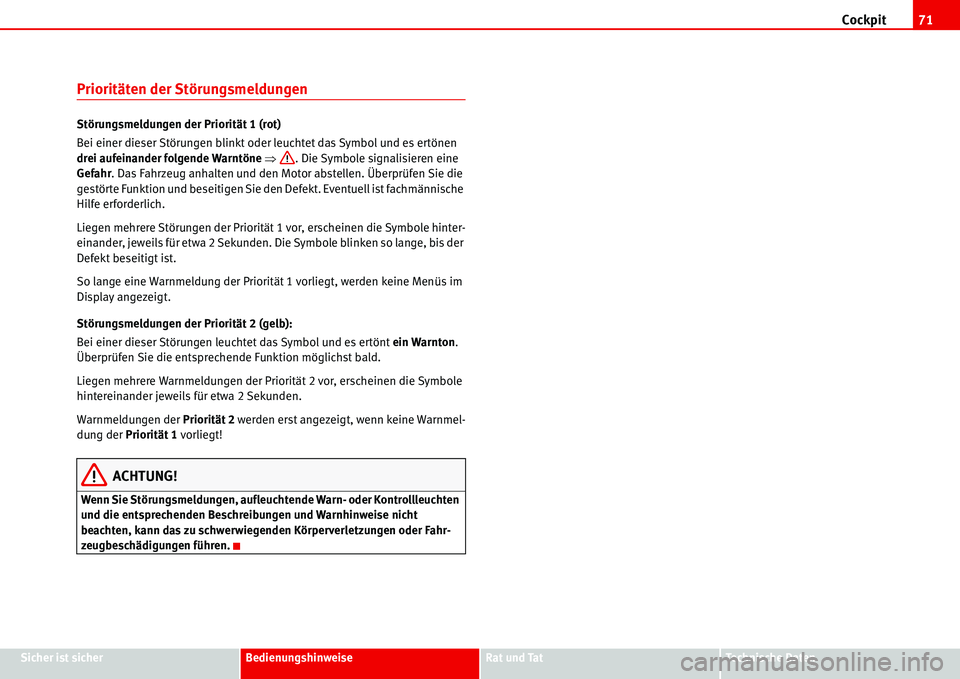

Cockpit71
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Prioritäten der Störungsmeldungen
Störungsmeldungen der Priorität 1 (rot)
Bei einer dieser Störungen blinkt oder leuchtet das Symbol und es ertönen
drei aufeinander folgende Warntöne Ÿ. Die Symbole signalisieren eine
Gefahr. Das Fahrzeug anhalten und den Motor abstellen. Überprüfen Sie die
gestörte Funktion und beseitigen Sie den Defekt. Eventuell ist fachmännische
Hilfe erforderlich.
Liegen mehrere Störungen der Priorität 1 vor, erscheinen die Symbole hinter-
einander, jeweils für etwa 2 Sekunden. Die Symbole blinken so lange, bis der
Defekt beseitigt ist.
So lange eine Warnmeldung der Priorität 1 vorliegt, werden keine Menüs im
Display angezeigt.
Störungsmeldungen der Priorität 2 (gelb):
Bei einer dieser Störungen leuchtet das Symbol und es ertönt ein Warnton.
Überprüfen Sie die entsprechende Funktion möglichst bald.
Liegen mehrere Warnmeldungen der Priorität 2 vor, erscheinen die Symbole
hintereinander jeweils für etwa 2 Sekunden.
Warnmeldungen der Priorität 2 werden erst angezeigt, wenn keine Warnmel-
dung der Priorität 1 vorliegt!
ACHTUNG!
Wenn Sie Störungsmeldungen, aufleuchtende Warn- oder Kontrollleuchten
und die entsprechenden Beschreibungen und Warnhinweise nicht
beachten, kann das zu schwerwiegenden Körperverletzungen oder Fahr-
zeugbeschädigungen führen.

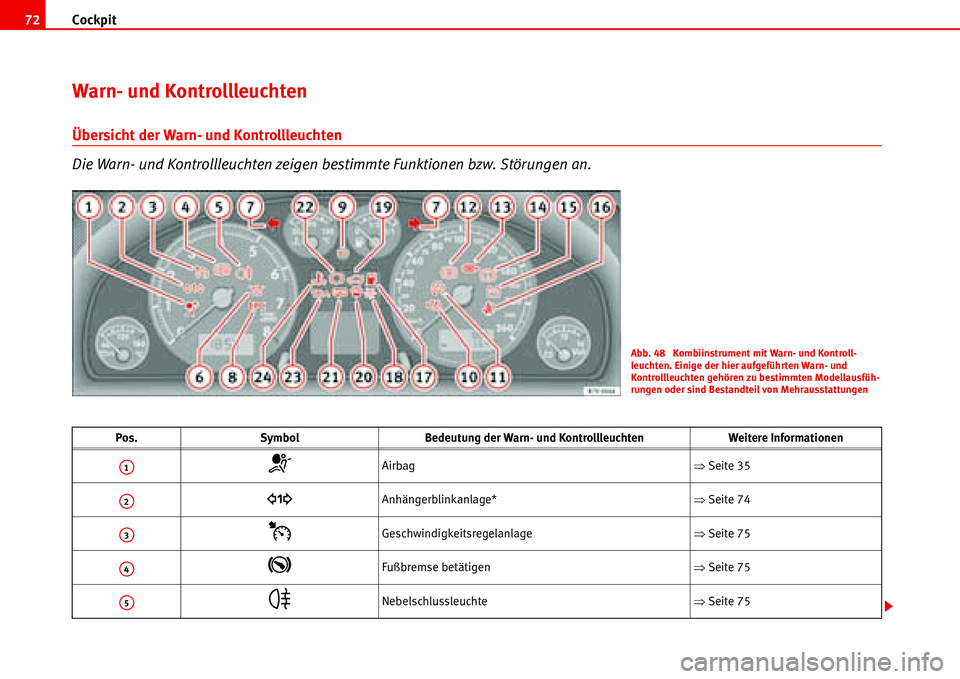

Cockpit 72
Warn- und Kontrollleuchten
Übersicht der Warn- und Kontrollleuchten
Die Warn- und Kontrollleuchten zeigen bestimmte Funktionen bzw. Störungen an.
Pos. Symbol Bedeutung der Warn- und Kontrollleuchten Weitere Informationen
TAirbagŸSeite 35
Anhängerblinkanlage*ŸSeite 74
%GeschwindigkeitsregelanlageŸSeite 75
KFußbremse betätigenŸSeite 75

NebelschlussleuchteŸSeite 75
Abb. 48 Kombiinstrument mit Warn- und Kontroll-
leuchten. Einige der hier aufgeführten Warn- und
Kontrollleuchten gehören zu bestimmten Modellausfüh-
rungen oder sind Bestandteil von Mehrausstattungen
A1
A2
A3
A4
A5

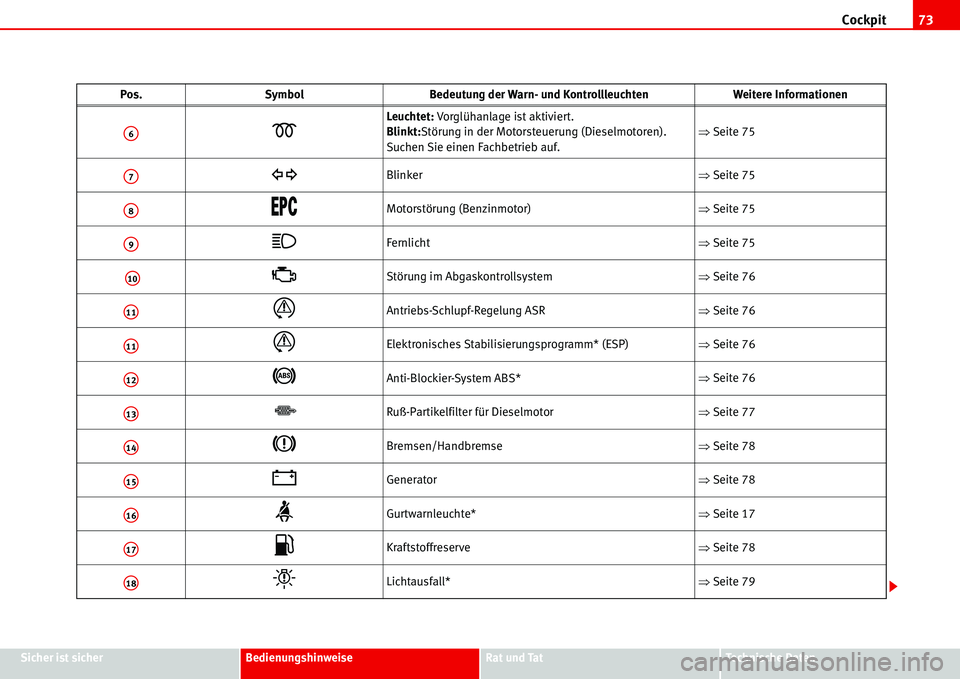

Cockpit73
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
D
Leuchtet: Vorglühanlage ist aktiviert.
Blinkt:Störung in der Motorsteuerung (Dieselmotoren).
Suchen Sie einen Fachbetrieb auf.ŸSeite 75
BlinkerŸSeite 75
%0#Motorstörung (Benzinmotor)ŸSeite 75
FernlichtŸSeite 75

BStörung im AbgaskontrollsystemŸSeite 76
Antriebs-Schlupf-Regelung ASRŸSeite 76
Elektronisches Stabilisierungsprogramm* (ESP)ŸSeite 76
J Anti-Blockier-System ABS*ŸSeite 76

¬Ruß-Partikelfilter für DieselmotorŸSeite 77
HBremsen/HandbremseŸSeite 78
FGeneratorŸSeite 78
hGurtwarnleuchte*ŸSeite 17
zKraftstoffreserveŸSeite 78
Lichtausfall*ŸSeite 79 Pos. Symbol Bedeutung der Warn- und Kontrollleuchten Weitere Informationen
A6
A7
A8
A9
A10
A11
A11
A12
A13
A14
A15
A16
A17
A18

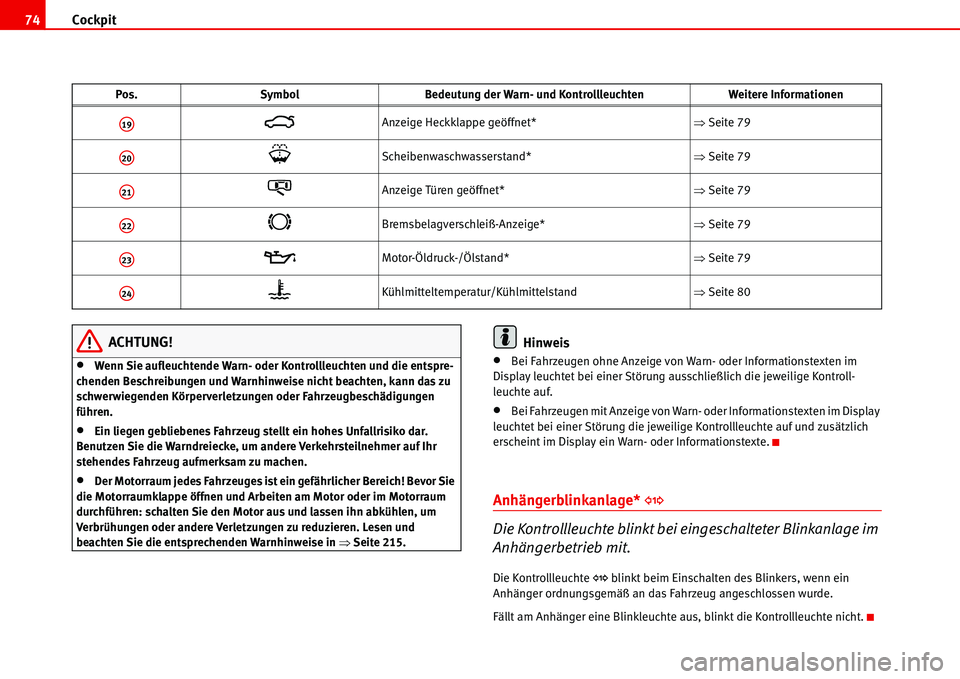

Cockpit 74
ACHTUNG!
•Wenn Sie aufleuchtende Warn- oder Kontrollleuchten und die entspre-
chenden Beschreibungen und Warnhinweise nicht beachten, kann das zu
schwerwiegenden Körperverletzungen oder Fahrzeugbeschädigungen
führen.
•Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar.
Benutzen Sie die Warndreiecke, um andere Verkehrsteilnehmer auf Ihr
stehendes Fahrzeug aufmerksam zu machen.
•Der Motorraum jedes Fahrzeuges ist ein gefährlicher Bereich! Bevor Sie
die Motorraumklappe öffnen und Arbeiten am Motor oder im Motorraum
durchführen: schalten Sie den Motor aus und lassen ihn abkühlen, um
Verbrühungen oder andere Verletzungen zu reduzieren. Lesen und
beachten Sie die entsprechenden Warnhinweise in ŸSeite 215.
Hinweis
•Bei Fahrzeugen ohne Anzeige von Warn- oder Informationstexten im
Display leuchtet bei einer Störung ausschließlich die jeweilige Kontroll-
leuchte auf.
•Bei Fahrzeugen mit Anzeige von Warn- oder Informationstexten im Display
leuchtet bei einer Störung die jeweilige Kontrollleuchte auf und zusätzlich
erscheint im Display ein Warn- oder Informationstexte.
Anhängerblinkanlage*
Die Kontrollleuchte blinkt bei eingeschalteter Blinkanlage im
Anhängerbetrieb mit.
Die Kontrollleuchte  blinkt beim Einschalten des Blinkers, wenn ein
Anhänger ordnungsgemäß an das Fahrzeug angeschlossen wurde.
Fällt am Anhänger eine Blinkleuchte aus, blinkt die Kontrollleuchte nicht.
4Anzeige Heckklappe geöffnet*ŸSeite 79
YScheibenwaschwasserstand*ŸSeite 79
oAnzeige Türen geöffnet*ŸSeite 79
IBremsbelagverschleiß-Anzeige*ŸSeite 79
EMotor-Öldruck-/Ölstand*ŸSeite 79
Kühlmitteltemperatur/KühlmittelstandŸSeite 80 Pos. Symbol Bedeutung der Warn- und Kontrollleuchten Weitere Informationen
A19
A20
A21
A22
A23
A24

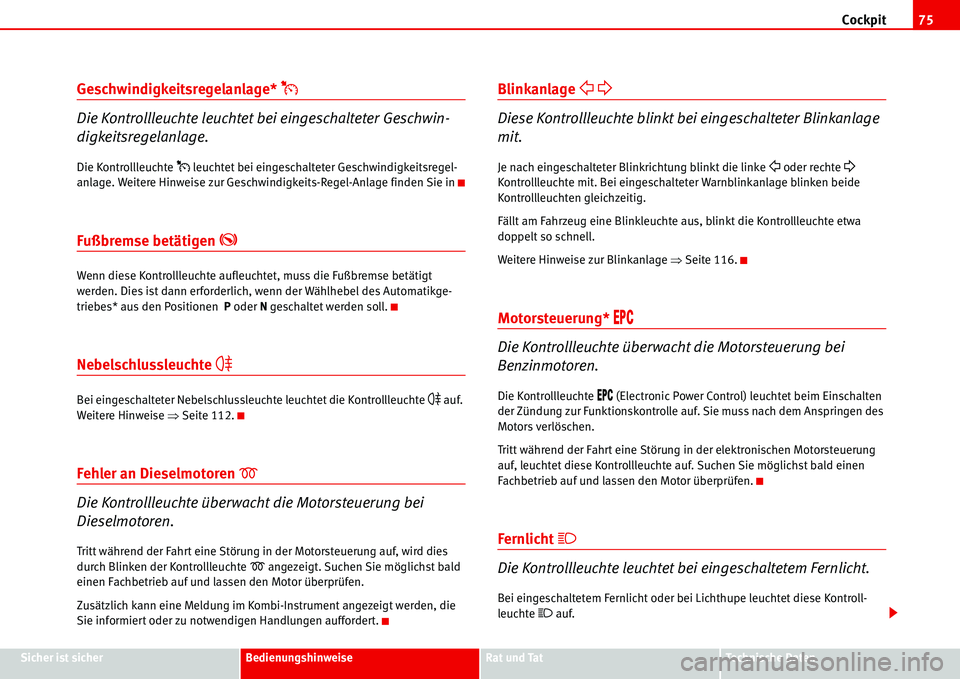

Cockpit75
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Geschwindigkeitsregelanlage* %
Die Kontrollleuchte leuchtet bei eingeschalteter Geschwin-
digkeitsregelanlage.
Die Kontrollleuchte % leuchtet bei eingeschalteter Geschwindigkeitsregel-
anlage. Weitere Hinweise zur Geschwindigkeits-Regel-Anlage finden Sie in
Fußbremse betätigen K
Wenn diese Kontrollleuchte aufleuchtet, muss die Fußbremse betätigt
werden. Dies ist dann erforderlich, wenn der Wählhebel des Automatikge-
triebes* aus den Positionen P oder N geschaltet werden soll.
Nebelschlussleuchte

Bei eingeschalteter Nebelschlussleuchte leuchtet die Kontrollleuchte
auf.
Weitere Hinweise ŸSeite 112.
Fehler an Dieselmotoren D
Die Kontrollleuchte überwacht die Motorsteuerung bei
Dieselmotoren.
Tritt während der Fahrt eine Störung in der Motorsteuerung auf, wird dies
durch Blinken der Kontrollleuchte D angezeigt. Suchen Sie möglichst bald
einen Fachbetrieb auf und lassen den Motor überprüfen.
Zusätzlich kann eine Meldung im Kombi-Instrument angezeigt werden, die
Sie informiert oder zu notwendigen Handlungen auffordert.
Blinkanlage 
Diese Kontrollleuchte blinkt bei eingeschalteter Blinkanlage
mit.
Je nach eingeschalteter Blinkrichtung blinkt die linke  oder rechte

Kontrollleuchte mit. Bei eingeschalteter Warnblinkanlage blinken beide
Kontrollleuchten gleichzeitig.
Fällt am Fahrzeug eine Blinkleuchte aus, blinkt die Kontrollleuchte etwa
doppelt so schnell.
Weitere Hinweise zur Blinkanlage ŸSeite 116.
Motorsteuerung* %0#
Die Kontrollleuchte überwacht die Motorsteuerung bei
Benzinmotoren.
Die Kontrollleuchte %0# (Electronic Power Control) leuchtet beim Einschalten
der Zündung zur Funktionskontrolle auf. Sie muss nach dem Anspringen des
Motors verlöschen.
Tritt während der Fahrt eine Störung in der elektronischen Motorsteuerung
auf, leuchtet diese Kontrollleuchte auf. Suchen Sie möglichst bald einen
Fachbetrieb auf und lassen den Motor überprüfen.
Fernlicht
Die Kontrollleuchte leuchtet bei eingeschaltetem Fernlicht.
Bei eingeschaltetem Fernlicht oder bei Lichthupe leuchtet diese Kontroll-
leuchte  auf.

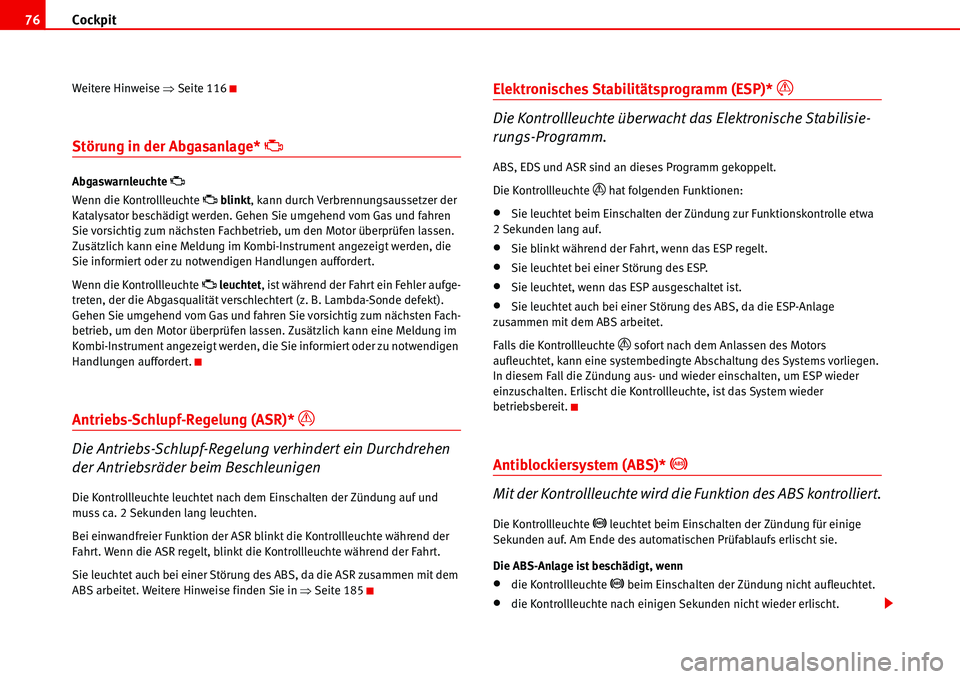

Cockpit 76
Weitere Hinweise ŸSeite 116
Störung in der Abgasanlage* B
Abgaswarnleuchte B
Wenn die Kontrollleuchte B blinkt, kann durch Verbrennungsaussetzer der
Katalysator beschädigt werden. Gehen Sie umgehend vom Gas und fahren
Sie vorsichtig zum nächsten Fachbetrieb, um den Motor überprüfen lassen.
Zusätzlich kann eine Meldung im Kombi-Instrument angezeigt werden, die
Sie informiert oder zu notwendigen Handlungen auffordert.
Wenn die Kontrollleuchte
B leuchtet, ist während der Fahrt ein Fehler aufge-
treten, der die Abgasqualität verschlechtert (z. B. Lambda-Sonde defekt).
Gehen Sie umgehend vom Gas und fahren Sie vorsichtig zum nächsten Fach-
betrieb, um den Motor überprüfen lassen. Zusätzlich kann eine Meldung im
Kombi-Instrument angezeigt werden, die Sie informiert oder zu notwendigen
Handlungen auffordert.
Antriebs-Schlupf-Regelung (ASR)*
Die Antriebs-Schlupf-Regelung verhindert ein Durchdrehen
der Antriebsräder beim Beschleunigen
Die Kontrollleuchte leuchtet nach dem Einschalten der Zündung auf und
muss ca. 2 Sekunden lang leuchten.
Bei einwandfreier Funktion der ASR blinkt die Kontrollleuchte während der
Fahrt. Wenn die ASR regelt, blinkt die Kontrollleuchte während der Fahrt.
Sie leuchtet auch bei einer Störung des ABS, da die ASR zusammen mit dem
ABS arbeitet. Weitere Hinweise finden Sie in ŸSeite 185
Elektronisches Stabilitätsprogramm (ESP)*
Die Kontrollleuchte überwacht das Elektronische Stabilisie-
rungs-Programm.
ABS, EDS und ASR sind an dieses Programm gekoppelt.
Die Kontrollleuchte
 hat folgenden Funktionen:
•Sie leuchtet beim Einschalten der Zündung zur Funktionskontrolle etwa
2 Sekunden lang auf.
•Sie blinkt während der Fahrt, wenn das ESP regelt.
•Sie leuchtet bei einer Störung des ESP.
•Sie leuchtet, wenn das ESP ausgeschaltet ist.
•Sie leuchtet auch bei einer Störung des ABS, da die ESP-Anlage
zusammen mit dem ABS arbeitet.
Falls die Kontrollleuchte
 sofort nach dem Anlassen des Motors
aufleuchtet, kann eine systembedingte Abschaltung des Systems vorliegen.
In diesem Fall die Zündung aus- und wieder einschalten, um ESP wieder
einzuschalten. Erlischt die Kontrollleuchte, ist das System wieder
betriebsbereit.
Antiblockiersystem (ABS)* J
Mit der Kontrollleuchte wird die Funktion des ABS kontrolliert.
Die Kontrollleuchte J leuchtet beim Einschalten der Zündung für einige
Sekunden auf. Am Ende des automatischen Prüfablaufs erlischt sie.
Die ABS-Anlage ist beschädigt, wenn
•die Kontrollleuchte J beim Einschalten der Zündung nicht aufleuchtet.
•die Kontrollleuchte nach einigen Sekunden nicht wieder erlischt.

Cockpit77
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
•die Kontrollleuchte während der Fahrt aufleuchtet.
Das Fahrzeug kann noch mit der normalen Bremsanlage - also ohne ABS -
gebremst werden. Bitte möglichst bald einen Fachbetrieb aufsuchen. Weitere
Hinweise zum ABS finden Sie in ŸSeite 184.
Bei einer Störung im ABS leuchtet auch die ESP*-Kontrollleuchte auf.
Störung in der gesamten Bremsanlage
Leuchtet die ABS-Kontrollleuchte
J zusammen mit der Bremsanlagen-Warn-
leuchte H auf, ist nicht nur mit einem Fehler im ABS, sondern auch in der
Bremsanlage zu rechnen Ÿ.
ACHTUNG!
•Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
Warnhinweise in ŸSeite 215, „Arbeiten im Motorraum“.
•Falls die Bremsanlagen-Kontrollleuchte H zusammen mit der ABS-
Kontrollleuchte J aufleuchtet, halten Sie sofort an und prüfen Sie den
Bremsflüssigkeitsstand im Vorratsbehälter ŸSeite 229, „Bremsflüssig-
keit“. Ist der Flüssigkeitsstand unter die „MIN“-Markierung abgesunken,
fahren Sie nicht weiter – Unfallgefahr! Suchen Sie eine Werkstatt auf.
•Ist der Bremsflüssigkeitsstand in Ordnung, kann die Störung in der
Bremsanlage von einer Fehlfunktion des ABS verursacht worden sein.
Dadurch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Fahren Sie vorsichtig bis zum nächsten Fachbetrieb und
lassen Sie die Störung beseitigen.
Störung der Elektronischen Differenzial-Sperre (EDS)*
Bei Fahrzeugen mit Elektronischem Stabilitätsprogramm
(ESP)* funktioniert die EDS zusammen mit dem ABS
Ein Ausfall der EDS wird durch Aufleuchten der ABS-Kontrollleuchte J ange-
zeigt. Bitte möglichst bald einen Fachbetrieb aufsuchen. Weitere Hinweise
zur EDS finden Sie in ŸSeite 186
Kontrollleuchte für Dieselpartikelfilter* ¬
Wenn die Kontrollleuchte ¬ im Kombi-Instrument aufleuchtet, hat sich der
Dieselpartikelfilter durch ständigen Kurzstreckenverkehr mit Ruß zugesetzt.
Um den Dieselpartikelfilter zu reinigen, sollte für 15 Minuten eine gleichmä-
ßige Geschwindigkeit von mindestens 60 km/h gefahren werden. Beachten
Sie dabei immer geltende Geschwindigkeitsbegrenzungen. Am effektivsten
reinigt sich der Dieselpartikelfilter, wenn im 4. oder 5. Gang bei einer Motor-
drehzahl um ca. 2000 U/min gefahren wird Ÿ. Durch die so erzielte
Temperaturerhöhung kann der Ruß im Filter verbrennen.
Erlischt die Kontrollleuchte
¬ auch dann nicht, suchen Sie einen Fachbetrieb
auf, um die Störung beseitigen zu lassen.
Solange die Kontrollleuchte
¬ leuchtet (Dieselpartikelfilter verstopft), muss
mit einem erhöhten Kraftstoffverbrauch und unter Umständen auch mit einer
Leistungsminderung des Motors gerechnet werden.
Zusätzlich kann eine Meldung im Kombi-Instrument angezeigt werden, die
Sie informiert oder zu notwendigen Handlungen auffordert.

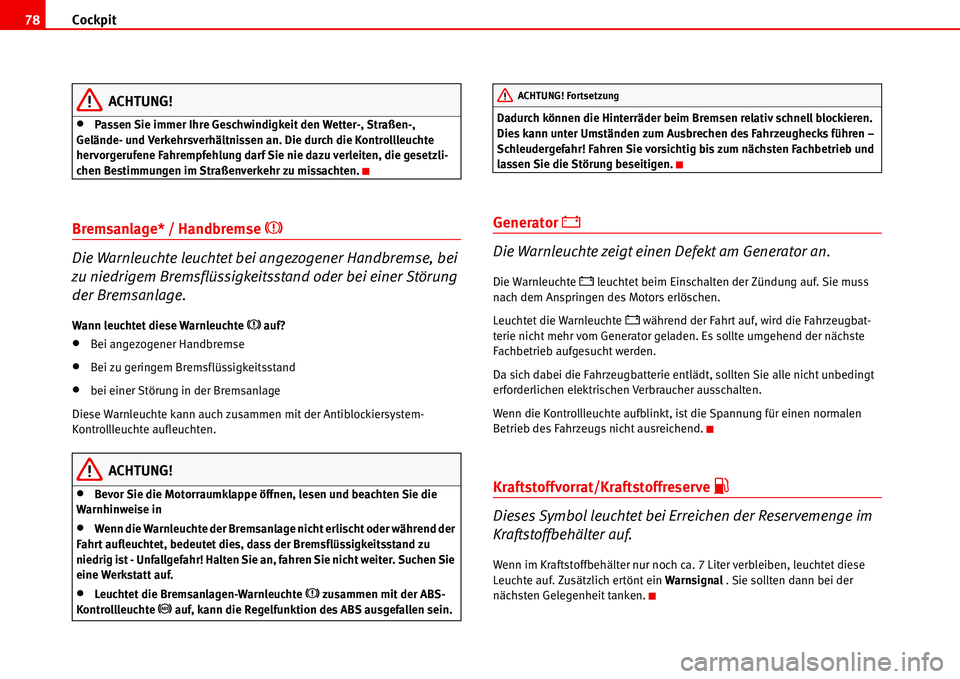

Cockpit 78
ACHTUNG!
•Passen Sie immer Ihre Geschwindigkeit den Wetter-, Straßen-,
Gelände- und Verkehrsverhältnissen an. Die durch die Kontrollleuchte
hervorgerufene Fahrempfehlung darf Sie nie dazu verleiten, die gesetzli-
chen Bestimmungen im Straßenverkehr zu missachten.
Bremsanlage* / Handbremse H
Die Warnleuchte leuchtet bei angezogener Handbremse, bei
zu niedrigem Bremsflüssigkeitsstand oder bei einer Störung
der Bremsanlage.
Wann leuchtet diese Warnleuchte H auf?
•Bei angezogener Handbremse
•Bei zu geringem Bremsflüssigkeitsstand
•bei einer Störung in der Bremsanlage
Diese Warnleuchte kann auch zusammen mit der Antiblockiersystem-
Kontrollleuchte aufleuchten.
ACHTUNG!
•Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
Warnhinweise in
•Wenn die Warnleuchte der Bremsanlage nicht erlischt oder während der
Fahrt aufleuchtet, bedeutet dies, dass der Bremsflüssigkeitsstand zu
niedrig ist - Unfallgefahr! Halten Sie an, fahren Sie nicht weiter. Suchen Sie
eine Werkstatt auf.
•Leuchtet die Bremsanlagen-Warnleuchte H zusammen mit der ABS-
Kontrollleuchte J auf, kann die Regelfunktion des ABS ausgefallen sein. Dadurch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Fahren Sie vorsichtig bis zum nächsten Fachbetrieb und
lassen Sie die Störung beseitigen.
Generator F
Die Warnleuchte zeigt einen Defekt am Generator an.
Die Warnleuchte F leuchtet beim Einschalten der Zündung auf. Sie muss
nach dem Anspringen des Motors erlöschen.
Leuchtet die Warnleuchte
F während der Fahrt auf, wird die Fahrzeugbat-
terie nicht mehr vom Generator geladen. Es sollte umgehend der nächste
Fachbetrieb aufgesucht werden.
Da sich dabei die Fahrzeugbatterie entlädt, sollten Sie alle nicht unbedingt
erforderlichen elektrischen Verbraucher ausschalten.
Wenn die Kontrollleuchte aufblinkt, ist die Spannung für einen normalen
Betrieb des Fahrzeugs nicht ausreichend.
Kraftstoffvorrat/Kraftstoffreserve z
Dieses Symbol leuchtet bei Erreichen der Reservemenge im
Kraftstoffbehälter auf.
Wenn im Kraftstoffbehälter nur noch ca. 7 Liter verbleiben, leuchtet diese
Leuchte auf. Zusätzlich ertönt ein Warnsignal . Sie sollten dann bei der
nächsten Gelegenheit tanken.
ACHTUNG! Fortsetzung
