6EENVOUDIG ONDERHOUD
6OLIEPEIL CONTROLEREN
G030B02FC-GXT OLIEPEIL CONTROLEREN (Dieselmotor)Aanbevolen olie
G030A01FC-GXT (Benzinemotor) Aanbevolen olie De motorolie is van essentieel belang
o Toestand en werking van de
veiligheidsgordels
o Bediening van de zonnekleppen Als bij deze controles onregel- matigheden of onjuistheden worden aangetroffen, moet zonodig de hulpvan een Hyundai dealer worden ingeroepen.

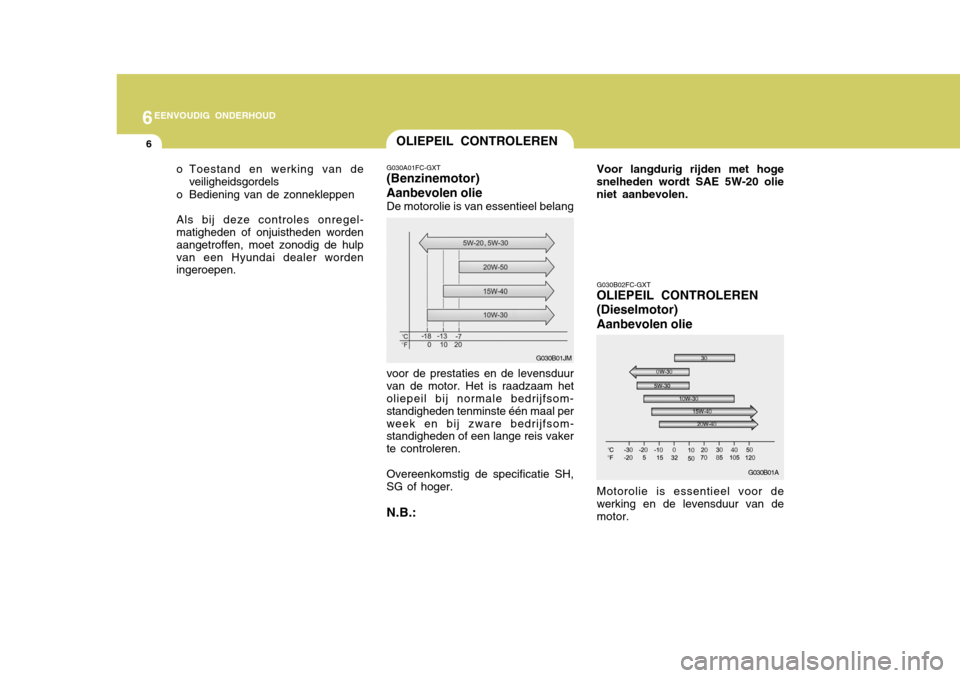

voor de prestaties en de levensduur van de motor. Het is raadzaam het oliepeil bij normale bedrijfsom- standigheden tenminste één maal perweek en bij zware bedrijfsom- standigheden of een lange reis vaker te controleren. Overeenkomstig de specificatie SH, SG of hoger. N.B.:Motorolie is essentieel voor de werking en de levensduur van de motor.
Voor langdurig rijden met hoge
snelheden wordt SAE 5W-20 olieniet aanbevolen.
G030B01A
G030B01JM

6
EENVOUDIG ONDERHOUD
7
G030C03A
G030C02A
G030C01FC-GXT Oliepeil controleren Benzinemotor
Voor het controleren van het
motoroliepeil moet de motor op bedrijfstemperatuur zijn en moet de wagen op een vlakke ondergrond staan. Zet de motor af.
Wacht circa vijf minuten (ben-
zinemotoren)/ circa twee minuten (dieselmotoren), verwijder dan de peilstaaf, maak hem schoon, brenghem weer volledig aan en verwijder hem weer.
Noteer het hoogste peil van de olie
op de peilstaaf.
Dit moet liggen tussen het bovenste
("F") en het onderste ("L") merkteken.
Dieselmotor
Wij adviseren u elke 500 km of voor een lange rit het oliepeil te controleren,en vaker bij rijden onder zware omstandigheden. De kwaliteit van de motorolie moet aan de volgende classificatie voldoen: API klasse: CF-4 of HOGER ACEA klasse: B4 of HOGER N.B.: SAE 0W-30 olie is bestemd voor een koud klimaat en mag alleen worden gebruikt als onder dieomstandigheden wordt gereden. (Niet geschikt voor langdurig rijden met hoge belastingen ensnelheden.)

6EENVOUDIG ONDERHOUD
8
Vul olie bij tot aan het F. merkteken
wanneer het oliepeil dichtbij of op het L. merkteken staat. Ga voor het bijvullen als volgt te werk:
1. Verwijder de olievuldop door deze
linksom te draaien.
2. Vul olie bij en controleer het oliepeil opnieuw. Vul niet teveel olie bij.
3. Breng de olievuldop weer aan en zet hem rechtsom vast.
De afstand tussen de "F" en "L"
markeringen komt overeen met ongeveer 1 liter (benzinemotor)/1,2 liter (dieselmotor) motorolie. ZG030E1-AXOLIEVERBRUIK VAN DE MO-
TOR
Taak van de motorolie De motorolie dient in hoofdzaak voor
het smeren en koelen van het inwendige van de motor.
Olieverbruik van de motor Het is normaal dat de motor een
geringe hoeveelheid olie verbruikt onder normale rij-omstandigheden. Hetolieverbruik in een normale motor heeft de volgende oorzaken:
o De motorolie wordt gebruikt voor
het smeren van zuigers, zuigerveren en cilinders.Wanneer de zuiger zich naarbeneden beweegt, blijft een dunneoliefilm op de cilinderwand achter. Door de grote onderdruk die tijdens de werking van de motor ontstaat,wordt een kleine hoeveelheid olie in de verbrandingsruimte gezogen. Deze olie wordt samen met de olie op de cilinderwand door de hoge temperatuur gedurende hetverbrandingsproces verbrand.

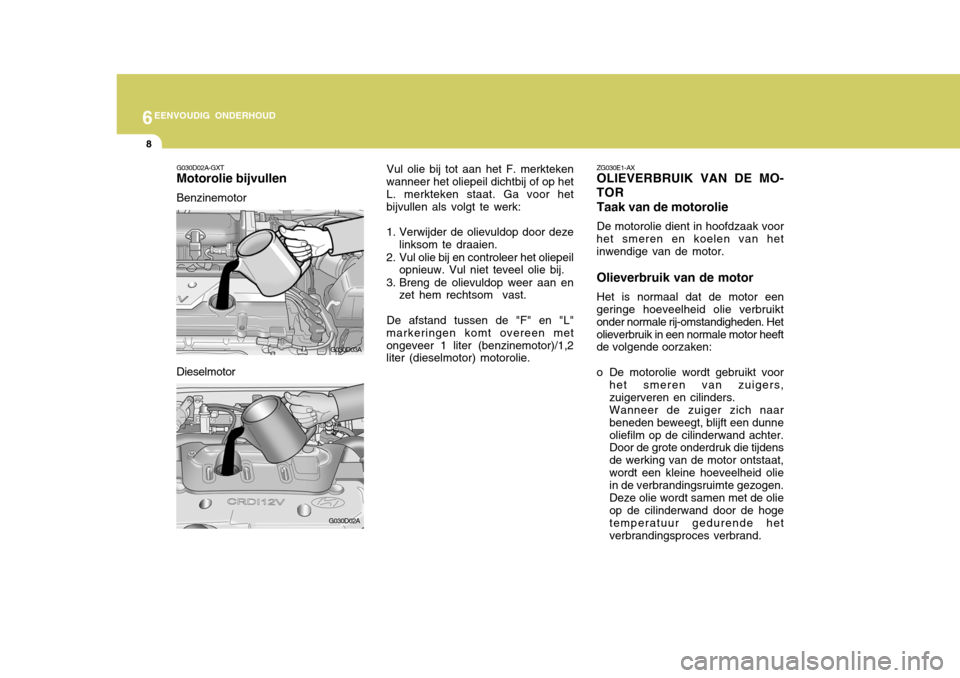

G030D02A-GXT Motorolie bijvullen Benzinemotor Dieselmotor
G030D03A
G030D02A

6
EENVOUDIG ONDERHOUD
9MOTOROLIE VERVERSEN EN OLIEFILTER VERVANGEN
1,6 DOHC
o Het olieverbruik van de motor wordt
sterk beïnvloed door de dikte en de kwaliteit van de olie, het motortoerental en de rij-omstan- digheden enz. Onder zware rij-omstandigheden, zoals hoge snelheden en vaak accelereren en afremmen, wordtmeer olie verbruikt dan onder normale rij-omstandigheden. G040A04A-GXT(BENZINEMOTOR)
1,3/1,5 SOHC

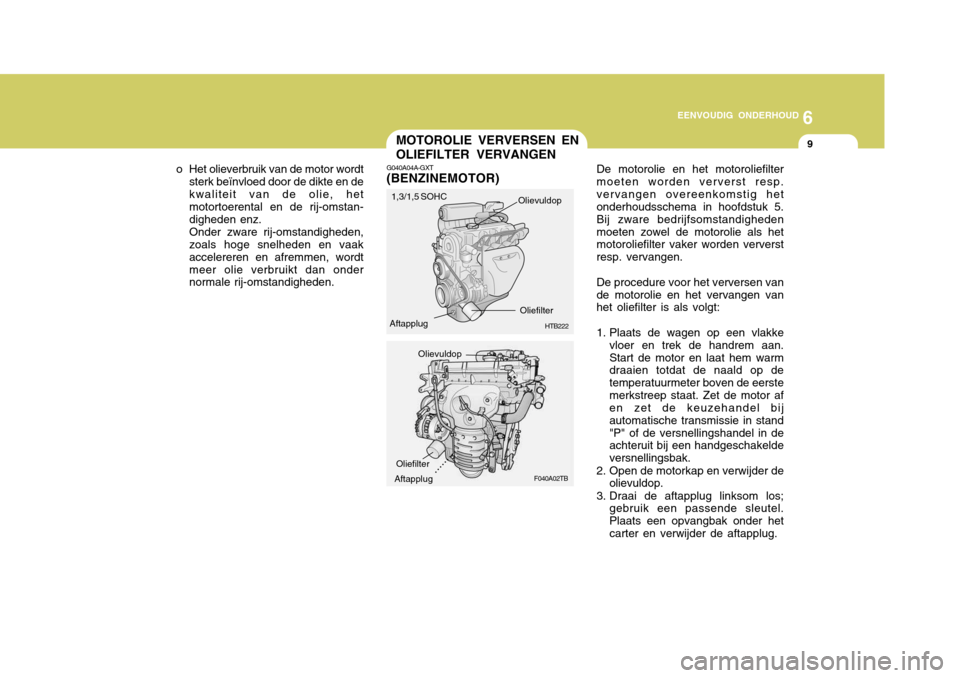

HTB222
Olievuldop
Aftapplug Oliefilter
F040A02TB
Olievuldop
Aftapplug Oliefilter
.........
De motorolie en het motoroliefilter moeten worden ververst resp.vervangen overeenkomstig het onderhoudsschema in hoofdstuk 5. Bij zware bedrijfsomstandighedenmoeten zowel de motorolie als het motoroliefilter vaker worden ververst resp. vervangen. De procedure voor het verversen van de motorolie en het vervangen van het oliefilter is als volgt:
1. Plaats de wagen op een vlakke
vloer en trek de handrem aan. Start de motor en laat hem warm draaien totdat de naald op de temperatuurmeter boven de eerstemerkstreep staat. Zet de motor af en zet de keuzehandel bij automatische transmissie in stand"P" of de versnellingshandel in de achteruit bij een handgeschakelde versnellingsbak.
2. Open de motorkap en verwijder de olievuldop.
3. Draai de aftapplug linksom los; gebruik een passende sleutel.Plaats een opvangbak onder hetcarter en verwijder de aftapplug.

6EENVOUDIG ONDERHOUD
10
!WAARSCHUWING:
Afgewerkte olie kan huidirritatie of-
kanker veroorzaken wanneer het langdurig in contact komt met de huid. Hoewel dit onwaarschijnlijk is als u op de voorgeschreven wijzemet olie omgaat, is het aan te bevelen uw handen zo snel mogelijk met zeep en warm waterte wassen als u met afgewerkte olie in aanraking bent geweest.WAARSCHUWING:
Let erop: de olie is warm!
4. Breng, nadat de olie is weg- gestroomd, de aftapplug met een nieuwe afdichtring aan en zet hem rechtsom vast. Aantrekkoppel aftapplug: 3,5 ~ 4,5 kgf .
m
5. Verwijder het luchtfilter door hem met een geschikte oliefiltersleutel linksom te draaien.Bij het verwijderen van het filterlekt een kleine hoeveelheid olieweg.Breng derhalve een opvangbakonder het filter aan.
6. Breng het nieuwe oliefilter overeenkomstig de instructie opde verpakking van het filter aan. Zet het filter niet te vast. Aantrekkoppel : 1,2 ~ 1,6 kgf .
m Let erop dat het pasvlak op de motor schoon is en dat de oudeafdichtring volledig is verwijderd. Smeer de nieuwe afdichtring voor het aanbrengen dun in met olie.
7. Vul de motor met de aanbevolen olie.
8. Start de motor. Controleer de omgeving van de aftapplug en hetoliefilter op lekkage.
9. Zet de motor af en controleer het oliepeil opnieuw.
N.B.: Ontdoe u altijd op een milieuv-
riendelijke wijze van afgewerkte olie. Het is aan te bevelen de olie in een gesloten container te bewaren en naar een servicestationte brengen. Laat de olie niet in de grond weglopen een voeg het ook niet bij het huishoudelijk afval.!

6
EENVOUDIG ONDERHOUD
11
G040B03FC-GXT MOTOROLIE VERVERSEN EN
OLIEFILTER VERVANGEN
(DIESELMOTOR)
De motorolie en het motoroliefilter moeten worden ververst resp.vervangen overeenkomstig het onderhoudsschema in hoofdstuk 5. Bij zware bedrijfsomstandighedenmoeten zowel de motorolie als het motoroliefilter vaker worden ververst resp. vervangen. De procedure voor het verversen van de motorolie en het vervangen van het oliefilter is als volgt: 1. Plaats de wagen op een vlakke
vloer en trek de handrem aan. Start de motor en laat hem warm draaien totdat de naald op de temperatuurmeter boven de eerstemerkstreep staat. Zet de motor af en zet de keuzehandel bij automatische transmissie in stand"P" of de versnellingshandel in de achteruit bij een handgeschakelde versnellingsbak.
2. Open de motorkap en verwijder de olievuldop.
3. Draai de aftapplug linksom los; gebruik een passende sleutel.Plaats een opvangbak onder hetcarter en verwijder de aftapplug.
WAARSCHUWING:
Let erop: de olie is warm!
4. Breng, nadat de olie is weg- gestroomd, de aftapplug met eennieuwe afdichtring aan en zet hemrechtsom vast. Aantrekkoppel oile-aftapplug :
3,5 ~ 4,5 kgm
!

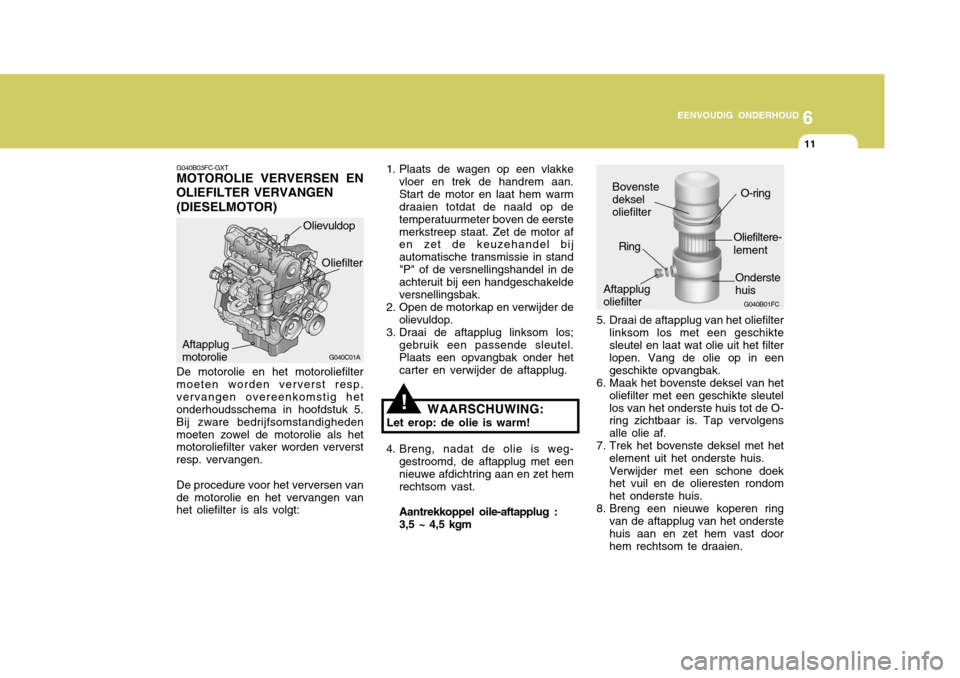

Aftapplug motorolie Oliefilter
G040C01A
Olievuldop
5. Draai de aftapplug van het oliefilter linksom los met een geschikte sleutel en laat wat olie uit het filter lopen. Vang de olie op in eengeschikte opvangbak.
6. Maak het bovenste deksel van het oliefilter met een geschikte sleutellos van het onderste huis tot de O- ring zichtbaar is. Tap vervolgens alle olie af.
7. Trek het bovenste deksel met het
element uit het onderste huis. Verwijder met een schone doek het vuil en de olieresten rondom het onderste huis.
8. Breng een nieuwe koperen ring
van de aftapplug van het onderstehuis aan en zet hem vast door hem rechtsom te draaien.
G040B01FC
Bovenste deksel oliefilter O-ring
Ring
Aftapplugoliefilter Onderste huis
Oliefiltere-lement

6EENVOUDIG ONDERHOUD
12KOELVLOEISTOF CONTROLEREN EN VERVERSEN
SG050A1-FX
WAARSCHUWING:
Verwijder de radiateurdop niet als de motor heet is. De koelvloeistof staat onder druk en kan uit deradiateur spuiten wanneer de dop wordt verwijderd. Dit kan ernstige brandwonden tot gevolg hebben.
!
Aantrekkoppel: 0,8 ~ 1,0 kg
9. Breng een nieuw filterelement en een nieuwe O-ring aan op het bovenste deksel, breng vervolgens het bovenste deksel aan op het onderste huis en zet het vast doorhet rechtsom te draaien. Niet te vast zetten. Aantrekkoppel: 2,3 ~ 2,5 kg
10.Vul de motor met de aanbevolen motorolie. Raadpleeg de specificatie in hoofdstuk 9 voor de voorges- chreven hoeveelheid.
11.Start de motor en controleer of
geen lekkage optreedt bij deaftapplug of het oliefilter.
12.Zet de motor af en controleer het
oliepeil.
N.B.: Aanbevolen wordt de motorolie en het filter te laten vervangen door uw Hyundai dealer. N.B.: Ontdoe u altijd op een milieuv-
riendelijke wijze van afgewerkte olie. Het is aan te bevelen de olie in een gesloten container te bewaren en naar een servicestationte brengen. Laat de olie niet in de grond weglopen een voeg het ook niet bij het huishoudelijk afval.
WAARSCHUWING:
Afgewerkte olie kan huidirritatie of-
kanker veroorzaken wanneer hetlangdurig in contact komt met de huid. Hoewel dit onwaarschijnlijk is als u op de voorgeschrevenwijze met olie omgaat, is het aan te bevelen uw handen zo snel mogelijk met zeep en warm waterte wassen als u met afgewerkte olie in aanraking bent geweest.
!

6
EENVOUDIG ONDERHOUD
13

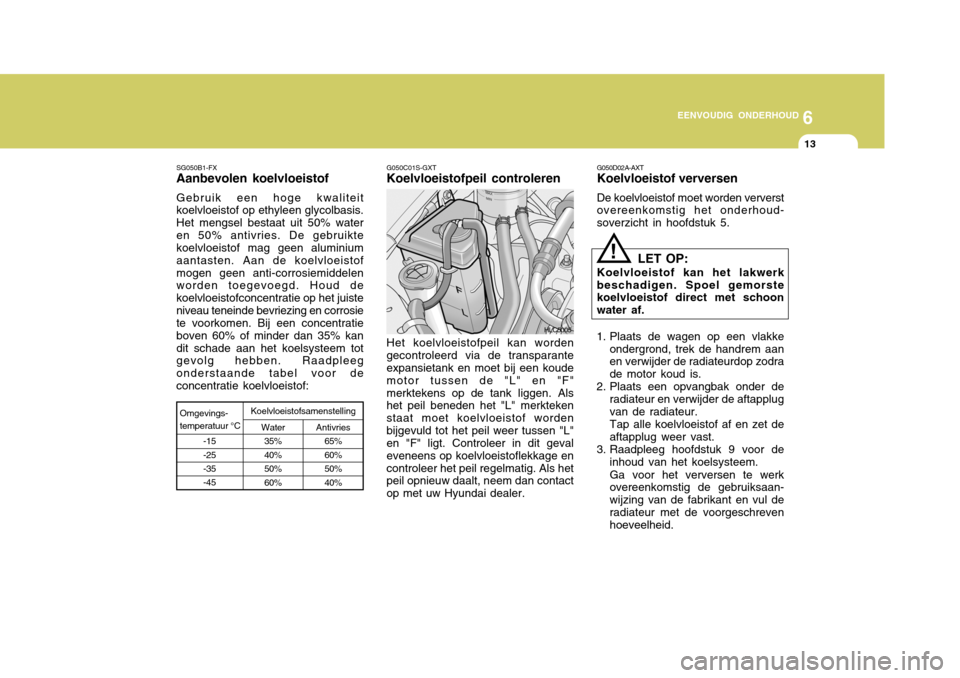

G050C01S-GXT Koelvloeistofpeil controleren
SG050B1-FXAanbevolen koelvloeistof Gebruik een hoge kwaliteit koelvloeistof op ethyleen glycolbasis. Het mengsel bestaat uit 50% wateren 50% antivries. De gebruikte koelvloeistof mag geen aluminium aantasten. Aan de koelvloeistofmogen geen anti-corrosiemiddelen worden toegevoegd. Houd de koelvloeistofconcentratie op het juisteniveau teneinde bevriezing en corrosie te voorkomen. Bij een concentratie boven 60% of minder dan 35% kandit schade aan het koelsysteem tot gevolg hebben. Raadpleeg onderstaande tabel voor deconcentratie koelvloeistof:
-15 -25 -35 -45
Koelvloeistofsamenstelling
Omgevings- temperatuur °C Water
35% 40%50%60% Antivries
65%60%50%40% Het koelvloeistofpeil kan worden gecontroleerd via de transparante expansietank en moet bij een koude motor tussen de "L" en "F"merktekens op de tank liggen. Als het peil beneden het "L" merkteken staat moet koelvloeistof wordenbijgevuld tot het peil weer tussen "L" en "F" ligt. Controleer in dit geval eveneens op koelvloeistoflekkage encontroleer het peil regelmatig. Als het peil opnieuw daalt, neem dan contact op met uw Hyundai dealer.
HLC5005G050D02A-AXT Koelvloeistof verversen De koelvloeistof moet worden ververst overeenkomstig het onderhoud- soverzicht in hoofdstuk 5.
LET OP:
Koelvloeistof kan het lakwerkbeschadigen. Spoel gemorste koelvloeistof direct met schoon water af.
1. Plaats de wagen op een vlakke ondergrond, trek de handrem aan en verwijder de radiateurdop zodra de motor koud is.
2. Plaats een opvangbak onder de
radiateur en verwijder de aftapplugvan de radiateur.Tap alle koelvloeistof af en zet deaftapplug weer vast.
3. Raadpleeg hoofdstuk 9 voor de inhoud van het koelsysteem. Ga voor het verversen te werk overeenkomstig de gebruiksaan- wijzing van de fabrikant en vul deradiateur met de voorgeschreven hoeveelheid.
!
