1. Schakelaar koplampafstelling
2. Schakelaar ruitenwisser/-sproeier achterruit(Indien gemonteerd)
3. Multischakelaar verlichting
4. Instrumentenpaneel
5. Claxon en bestuurdersairbag
6. Schakelaar ruitnewissers/-sproeiers
7. Digitale klok
8. Schakelaar achterruitverwarming (Indien gemonteerd)
9. Schakelaar waarschuwingsknipperlichten
10.Schakelaar mistlampen voor
(Indien gemonteerd) 11.Schakelaar mistachterlicht
12.Bedieningsorganen verwarming/airconditioning
(Indien gemonteerd)
13.Airbag voor passagierszijde
14.Dashboardkastje
15.Hefboom motorkapontgrendeling
16.Multibox
17.Aansteker
18.Bekerhouder voor
19.Asbak
20.Keuzehandel/versnellingshandel (Indien gemonteerd)
21.Handremhefboom
22.Bekerhouder achter/Stoelverwarming (Indien gemonteerd)
LET OP:
Een flacon luchtverfrisser mag in de auto niet dichtbij het instrumentenpaneel of op hetdashboard worden geplaatst. Door eventuele lekkage van de luchtverfrisser op deze delen (instrumentenpaneel, dashboard of aanjager) kunnen ze worden beschadigd. Als de vloeistofvan de luchtverfrisser op deze delen komt moeten ze direct met water worden gereinigd.
!

1BIJZONDERHEDEN VAN UW HYUNDAI
84BEDIENINGSEENHEID MET DRAAISCHAKELAARS EN DRUKTOETSEN
B670A01A
1
23
4 HLC2085
HLC2087
5
ZB440C1-AX LUCHTTOEVOERBEDIENING Hiermee kan de toevoer van verse
lucht of de recirculatie van lucht in de wagen worden gekozen.
Verse luchtRecirculatie
In de stand van verse lucht wordt
buitenlucht toegevoerd en afhankelijk van de gekozen instelling verwarmd of gekoeld.
In de stand voor recirculatie wordt de
lucht in het interieur gerecirculeerden afhankelijk van de andere gekozeninstelling verwarmd of gekoeld.
B670A02A-GXT (Indien gemonteerd)
1. Regeling aanjager
2. Regeling luchtverdeling
3. Regeling temperatuur
4. Schakelaar airconditioning
5. Regeling luchttoevoer SB720A1-FX AANJAGERSCHAKELAAR Deze wordt gebruikt om de aanjager
aan en uit te schakelen en om de aanjagersnelheid te bepalen. Op deze wijze kan de snelheid en de
hoeveelheid lucht die het systeem levert, geregeld worden door de aanjagerschakelaar tussen "1" en "4"te zetten.

1BIJZONDERHEDEN VAN UW HYUNDAI
86
Beenruimte
Lucht wordt toegevoerd via de uitstroomopeningen voor de beenruimte, de roosters voor de voorruitontwaseming en de roostersaan de zijkant.
Beenruimte/ontwasemen voorruit
Lucht wordt toegevoerd via de roost-
ers voor het ontwasemen van de voorruit, de uitstroomopeningen voorde beenruimte en de roosters aan de zijkant.
Als "Beenruimte/ontwasemen" wordt
gekozen, dan wordt de airconditioningautomatisch ingeschakeld. Voor het uitschakelen van de airconditioningmoet de A/C-toets worden ingedrukt. Ontwasemen voorruit
Lucht wordt toegevoerd via de roost-
ers voor het ontwasemen van de voorruit en de roosters aan de zijkant.
Als "Ontwasemen" wordt gekozen,
dan wordt de airconditioningautomatisch ingeschakeld. Voor het uitschakelen van de airconditioningmoet de A/C-toets worden ingedrukt.
B670D03A B670D04AB670D05A

1
BIJZONDERHEDEN VAN UW HYUNDAI

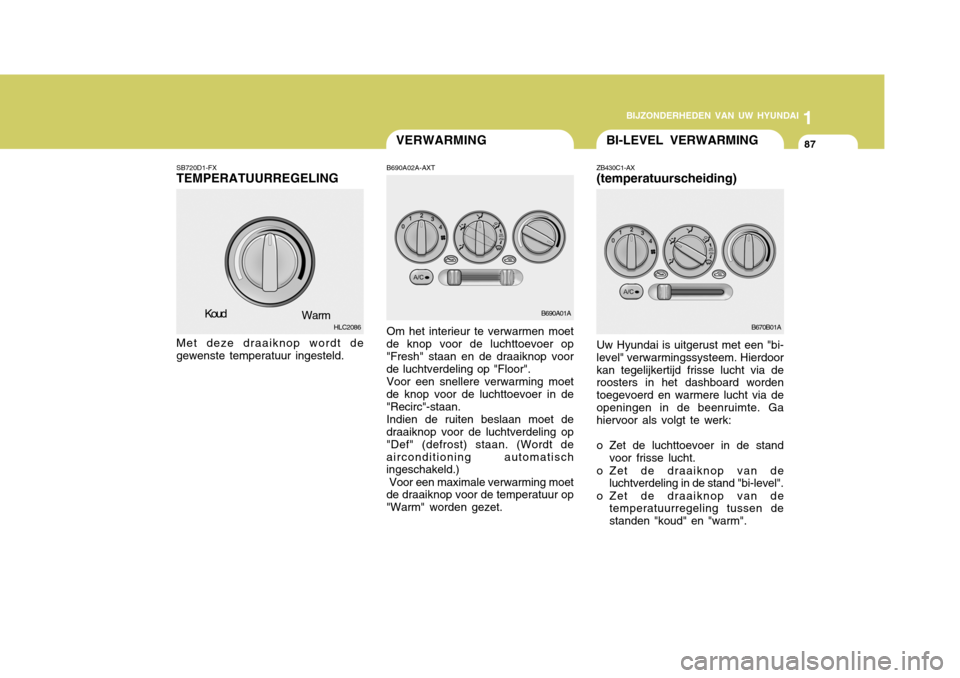

87BI-LEVEL VERWARMING
B670B01A
VERWARMING
B690A01AKoud
Warm
HLC2086
SB720D1-FX TEMPERATUURREGELING Met deze draaiknop wordt de gewenste temperatuur ingesteld. B690A02A-AXT Om het interieur te verwarmen moet
de knop voor de luchttoevoer op "Fresh" staan en de draaiknop voor de luchtverdeling op "Floor".
Voor een snellere verwarming moet
de knop voor de luchttoevoer in de "Recirc"-staan.
Indien de ruiten beslaan moet de
draaiknop voor de luchtverdeling op"Def" (defrost) staan. (Wordt deairconditioning automatisch ingeschakeld.)
Voor een maximale verwarming moet
de draaiknop voor de temperatuur op "Warm" worden gezet. ZB430C1-AX (temperatuurscheiding) Uw Hyundai is uitgerust met een "bi- level" verwarmingssysteem. Hierdoorkan tegelijkertijd frisse lucht via de roosters in het dashboard worden toegevoerd en warmere lucht via deopeningen in de beenruimte. Ga hiervoor als volgt te werk:
o Zet de luchttoevoer in de stand
voor frisse lucht.
o Zet de draaiknop van de luchtverdeling in de stand "bi-level".
o Zet de draaiknop van de temperatuurregeling tussen de standen "koud" en "warm".

1BIJZONDERHEDEN VAN UW HYUNDAI

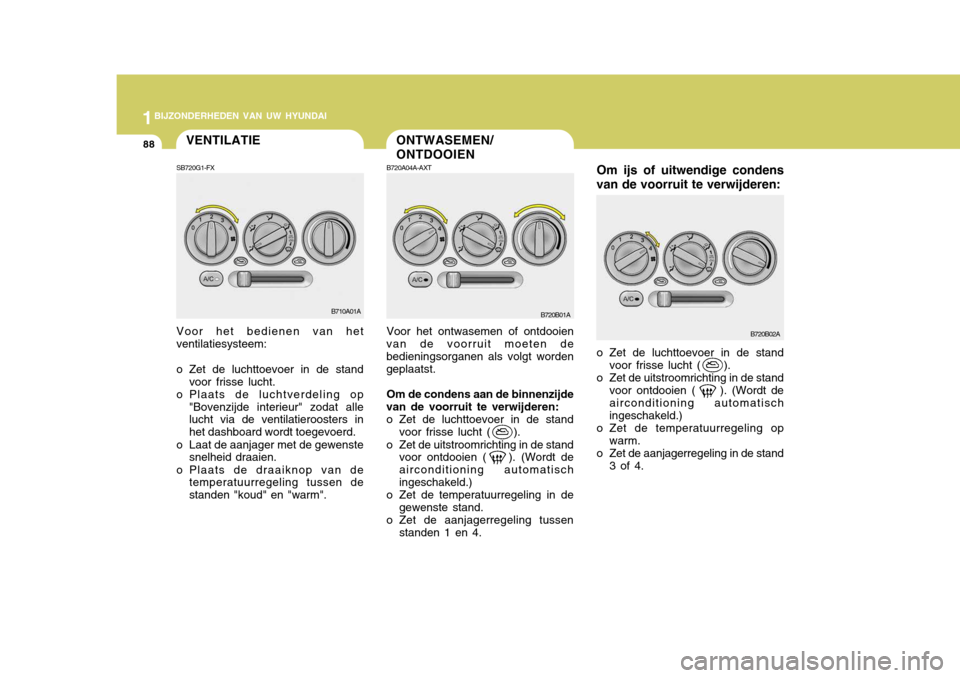

88ONTWASEMEN/ ONTDOOIENVENTILATIE
B710A01A
B720B01A
Voor het ontwasemen of ontdooien
van de voorruit moeten de bedieningsorganen als volgt worden geplaatst.
Om de condens aan de binnenzijde
van de voorruit te verwijderen:
o Zet de luchttoevoer in de stand voor frisse lucht ( ).
o Zet de uitstroomrichting in de stand voor ontdooien ( ). (Wordt deairconditioning automatischingeschakeld.)
o Zet de temperatuurregeling in de
gewenste stand.
o Zet de aanjagerregeling tussen
standen 1 en 4.
SB720G1-FX Voor het bedienen van het ventilatiesysteem:
o Zet de luchttoevoer in de stand
voor frisse lucht.
o Plaats de luchtverdeling op
"Bovenzijde interieur" zodat alle lucht via de ventilatieroosters in het dashboard wordt toegevoerd.
o Laat de aanjager met de gewenste snelheid draaien.
o Plaats de draaiknop van de temperatuurregeling tussen destanden "koud" en "warm".
B720A04A-AXT Om ijs of uitwendige condens
van de voorruit te verwijderen:
o Zet de luchttoevoer in de stand voor frisse lucht ( ).
o Zet de uitstroomrichting in de stand voor ontdooien ( ). (Wordt de airconditioning automatischingeschakeld.)
o Zet de temperatuurregeling op warm.
o Zet de aanjagerregeling in de stand
3 of 4.
B720B02A

1
BIJZONDERHEDEN VAN UW HYUNDAI

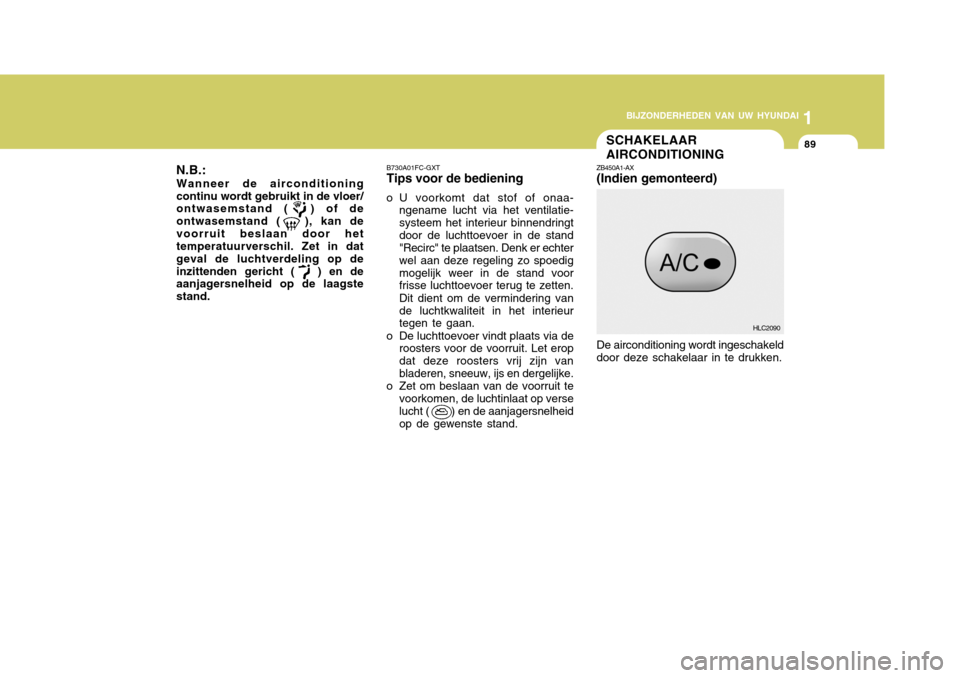

89SCHAKELAAR AIRCONDITIONING
HLC2090
N.B.:
Wanneer de airconditioning continu wordt gebruikt in de vloer/ ontwasemstand ( ) of de ontwasemstand ( ), kan devoorruit beslaan door het temperatuurverschil. Zet in dat geval de luchtverdeling op deinzittenden gericht ( ) en de aanjagersnelheid op de laagste stand.
B730A01FC-GXT Tips voor de bediening
o U voorkomt dat stof of onaa- ngename lucht via het ventilatie- systeem het interieur binnendringtdoor de luchttoevoer in de stand "Recirc" te plaatsen. Denk er echter wel aan deze regeling zo spoedigmogelijk weer in de stand voor frisse luchttoevoer terug te zetten. Dit dient om de vermindering van de luchtkwaliteit in het interieur tegen te gaan.
o De luchttoevoer vindt plaats via de roosters voor de voorruit. Let erop dat deze roosters vrij zijn vanbladeren, sneeuw, ijs en dergelijke.
o Zet om beslaan van de voorruit te
voorkomen, de luchtinlaat op verse
lucht ( ) en de aanjagersnelheid op de gewenste stand. ZB450A1-AX(Indien gemonteerd)
De airconditioning wordt ingeschakeld door deze schakelaar in te drukken.

1BIJZONDERHEDEN VAN UW HYUNDAI
90
B740C01A

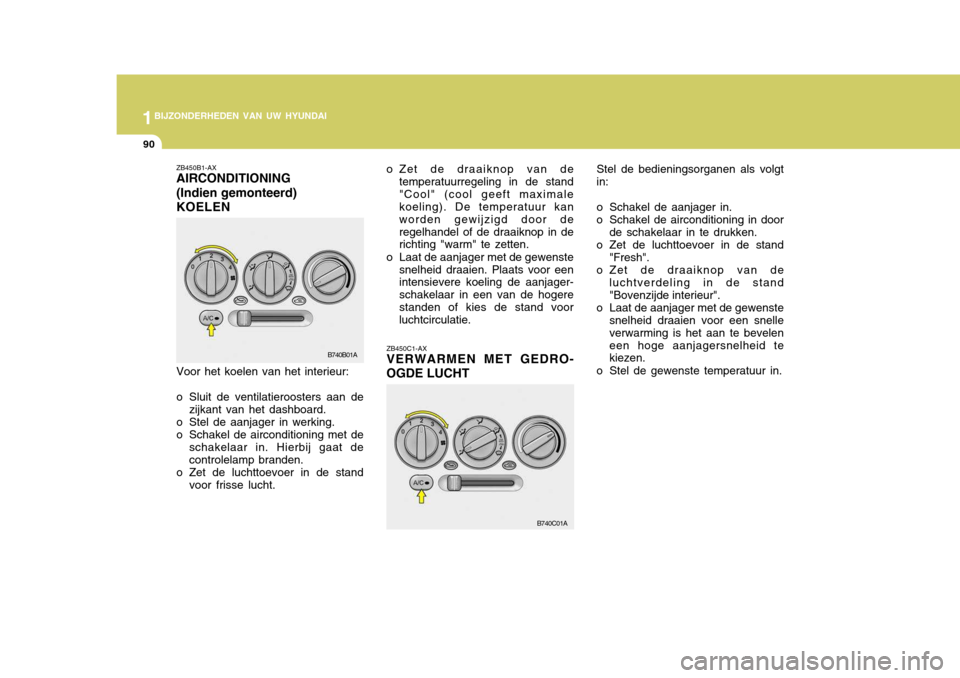

B740B01A ZB450C1-AX VERWARMEN MET GEDRO-
OGDE LUCHT
o Zet de draaiknop van de
temperatuurregeling in de stand "Cool" (cool geeft maximale koeling). De temperatuur kan worden gewijzigd door deregelhandel of de draaiknop in de richting "warm" te zetten.
o Laat de aanjager met de gewenste snelheid draaien. Plaats voor eenintensievere koeling de aanjager- schakelaar in een van de hogerestanden of kies de stand voor luchtcirculatie. Stel de bedieningsorganen als volgt in:
o Schakel de aanjager in.
o Schakel de airconditioning in door de schakelaar in te drukken.
o Zet de luchttoevoer in de stand "Fresh".
o Zet de draaiknop van de luchtverdeling in de stand "Bovenzijde interieur".
o Laat de aanjager met de gewenste snelheid draaien voor een snelle verwarming is het aan te beveleneen hoge aanjagersnelheid te kiezen.
o Stel de gewenste temperatuur in.
ZB450B1-AXAIRCONDITIONING (Indien gemonteerd)KOELEN Voor het koelen van het interieur:
o Sluit de ventilatieroosters aan de
zijkant van het dashboard.
o Stel de aanjager in werking.
o Schakel de airconditioning met de schakelaar in. Hierbij gaat de controlelamp branden.
o Zet de luchttoevoer in de stand
voor frisse lucht.

1
BIJZONDERHEDEN VAN UW HYUNDAI
91INTERIEURLUCHTFILTER
SB730D1-FX Tips voor het gebruik
o Als het interieur van de wagen is verwarmd, zet dan enkele minuten de ruiten open zodat de warmelucht naar buiten wordt afgevoerd.
o Indien de airconditioning is
ingeschakeld; houd alle ruitengesloten zodat geen warme lucht kan binnendringen.
o Bij lage snelheden, bijvoorbeeld in druk verkeer, een lagere versnelling inschakelen. Hierdoor neemt hetmotortoerental toe waardoor ook het toerental van de compressor van de airconditioning stijgt.
o Wanneer u lange tijd bergopwaarts rijdt schakel dan de airconditioninguit om te voorkomen dat de motoroververhit raakt.
o In de periode dat de airconditioning weinig wordt gebruikt (winter- seizoen) is het aan te bevelen de airconditioning van tijd tot tijd enkeleminuten in werking te stellen.Hierdoor wordt het systeemgesmeerd en blijft het in een goedeconditie. BB760A04A-GXT (Voor verdamper-/ aanjagereenheid)(Indien gemonteerd) Het luchtfilter bevindt zich vóór de verdamper achter het dashboard- kastje. Het dient om vervuilde luchtbuiten de auto te houden en om de lucht te filteren. Voor het vervangen van het filter zie pagina's 6-24.
LET OP:
o Vervang het filter elke 20.000 km of eenmaal per jaar.Als de auto onder zware omstan-digheden, zoals stoffige ofslechte wegen, wordt gebruikt, moet het luchtfilter vaker worden gecontroleerd en vervangen.
o Als de luchtstroom plotseling sterk afneemt, moet het dooreen Hyundai dealer wordengecontroleerd.
!
B760A01Y
Interieur
Verdamperblok
Luchtfilter
Aanjager
Interieurlucht
Buitenlucht
