8-74
FBU01079
Réglage de la hauteur de la pédale de frein
Le sommet de la pédale de frein doit se trouver de 4 mm
au-dessous du sommet du repose-pied. Si ce n’est pas le
cas, faire contrôler par un concessionnaire Yamaha.
AVERTISSEMENT
_ Il est dangereux de rouler avec des freins mal réglés
ou entretenus, car ceux-ci risquent de lâcher, ce qui
peut être la cause d’un accident. Après l’entretien:

S’assurer que les freins fonctionnent en douceur
et que la position de la pédale est correcte.


S’assurer que les freins ne frottent pas.


S’assurer que les freins ne sont pas spongieux.
Veiller à purger tout l’air du circuit de freinage.
Le remplacement des composants de frein doit être
effectué par un mécanicien de formation. Confier ce
travail à un concessionnaire Yamaha.
_
SBU01079
Ajuste de la altura del pedal del freno
La cara superior del pedal del freno deberá quedar
4 mm por debajo de la cara superior de la plataforma
del pedal. Si no es así, solicite a un concesionario
Yamaha que lo ajuste.
ADVERTENCIA
_ Utilizar la máquina con los frenos incorrecta-
mente ajustados o mantenidos, podría provocar
una pérdida de capacidad de frenado, con el
consiguiente riesgo de accidente. Después del
mantenimiento:

Asegúrese de que los frenos funcionan con
suavidad y de que la posición del pedal del
freno sea correcta.


Compruebe que los frenos no rocen.


Compruebe que el mando no tenga tacto
esponjoso. El aire deberá eliminarse por
completo del sistema mediante un sangra-
do.
La sustitución de los componentes de los frenos
requiere conocimientos profesionales. Estas
operaciones debe realizarlas un concesionario
Yamaha.
_
U5LP63.book Page 74 Monday, March 10, 2003 2:06 PM

8-75 1. Locknut 2. Adjusting bolt
A. Cable length
1. Contre-écrou 2. Boulon de réglage
A. Longueur de câble
1. Contratuerca 2. Perno de ajuste
A. Longitud del cable
1. Locknut 2. Adjusting bolt
1. Contre-écrou 2. Boulon de réglage
1. Contratuerca 2. Perno de ajuste
EBU01192
Parking brake adjustment
Parking brake adjustment may be required if the
parking brake does not hold properly. The cable
length
A should be adjusted to 64–68 mm.
1. Fully loosen the locknut and the adjusting bolt
at the clutch lever.
2. Loosen the locknut and the adjusting bolt at
the rear brake caliper.
3. Turn the adjusting bolt at the clutch lever in
direction
a to increase the cable length or in
direction
b to decrease the cable length.NOTE:_ If the cable cannot be adjusted to specification,
consult a Yamaha dealer. _4. Tighten the locknut at the clutch lever.
U5LP63.book Page 75 Monday, March 10, 2003 2:06 PM

8-76
FBU01192
Réglage du frein de stationnement
Si le frein de stationnement lâche quelque peu, il est peut-
être nécessaire de le régler. Régler le câble à la
longueurA
de 64 à 68 mm.
1. Desserrer tout à fait le contre-écrou et le boulon de
réglage du côté du levier d’embrayage.
2. Desserrer le contre-écrou et le boulon de réglage si-
tués du côté de l’étrier de frein arrière.
3. Tourner le boulon de réglage au levier d’embraya-
ge dans le sens a
afin d’augmenter la longueur du
câble ou dans le sens b
afin de la réduire.N.B.:_ Si l’on ne parvient pas à obtenir le réglage spécifié, de-
mander conseil à un concessionnaire Yamaha. _4. Serrer le contre-écrou au levier d’embrayage.
SBU01192
Ajuste del freno de estacionamiento
Puede ser necesario ajustar el freno de estaciona-
miento si no funciona correctamente. La longitud del
cable
A deberá ajustarse a 64–68 mm.
1. Afloje completamente la contratuerca y el per-
no de ajuste en la palanca del embrague.
2. Afloje la contratuerca y el perno de ajuste en la
pinza del freno trasero.
3. Gire el perno de ajuste de la palanca del em-
brague en la dirección
a para incrementar la
longitud del cable, o en la dirección
b para re-
ducir la longitud del cable.NOTA:_ Si no puede ajustar el cable según las especificacio-
nes, consulte a un concesionario Yamaha. _4. Apriete la contratuerca en la palanca del em-
brague.
U5LP63.book Page 76 Monday, March 10, 2003 2:06 PM

8-77
5. Screw in the adjusting bolt at the rear brake
caliper by hand until it feels tight, then screw it
out 1/8 turn. Tighten the locknut to the speci-
fied torque.CAUTION:_ When tightening the locknut, hold the adjust-
ing bolt with a wrench so that the adjusting
bolt does not turn together with the locknut. _
WARNING
_ Operating with improperly adjusted brakes
could cause the brakes to malfunction, result-
ing in reduced braking performance. This
could increase the chance of a collision or ac-
cident. After adjusting the parking brake, block
the rear of the machine off the ground and spin
the rear wheels. Check to make sure there is
no brake drag. If brake drag is noticed, perform
the adjustment again. _
Tightening torque:
Locknut:
16 Nm (1.6 m·kgf)
U5LP63.book Page 77 Monday, March 10, 2003 2:06 PM

8-78
5. Bien serrer le boulon de réglage côté étrier de frein
à la main, puis le desserrer de 1/8 de tour. Serrer le
contre-écrou au couple spécifié.ATTENTION:_ Lors du serrage du contre-écrou, maintenir le boulon
de réglage à l’aide d’une clé, de sorte que celui-ci ne
tourne pas avec le contre-écrou. _
AVERTISSEMENT
_ Des freins mal réglés risquent d’entraîner leur mau-
vais fonctionnement et donc une perte de performan-
ce de freinage. Les risques de collision ou d’accident
seraient accrus. Après le réglage du frein de station-
nement, surélever l’arrière du véhicule et faire tour-
ner les roues arrière. S’assurer que les freins ne frot-
tent pas. Si les freins frottent, effectuer à nouveau le
réglage. _
Couple de serrage:
Contre-écrou:
16 Nm (1,6 m·kgf)
5. Enrosque a mano el perno de ajuste de la pinza
del freno trasero hasta que quede apretado, y
luego aflójelo 1/8 de vuelta. Apriete la contra-
tuerca a la torsión especificada.AT E N C I O N :_ Cuando apriete la contratuerca, retenga el perno
de ajuste con una llave para que no gire el perno
de ajuste al mismo tiempo que la contratuerca. _
ADVERTENCIA
_ El uso del vehículo con los frenos incorrecta-
mente mantenidos o ajustados, puede dar lugar
a mal funcionamiento de los frenos, con la con-
secuente pérdida de capacidad de frenado. Eso
podría ser causa de accidentes. Después de
ajustar el freno de estacionamiento, levante la
parte trasera de la máquina del suelo, inmovilíce-
la y haga girar las ruedas traseras. Compruebe
que los frenos no rocen. Si lo hacen, ajústelos de
nuevo. _
Par de apriete:
Contratuerca:
16 Nm (1,6 m·kgf)
U5LP63.book Page 78 Monday, March 10, 2003 2:06 PM

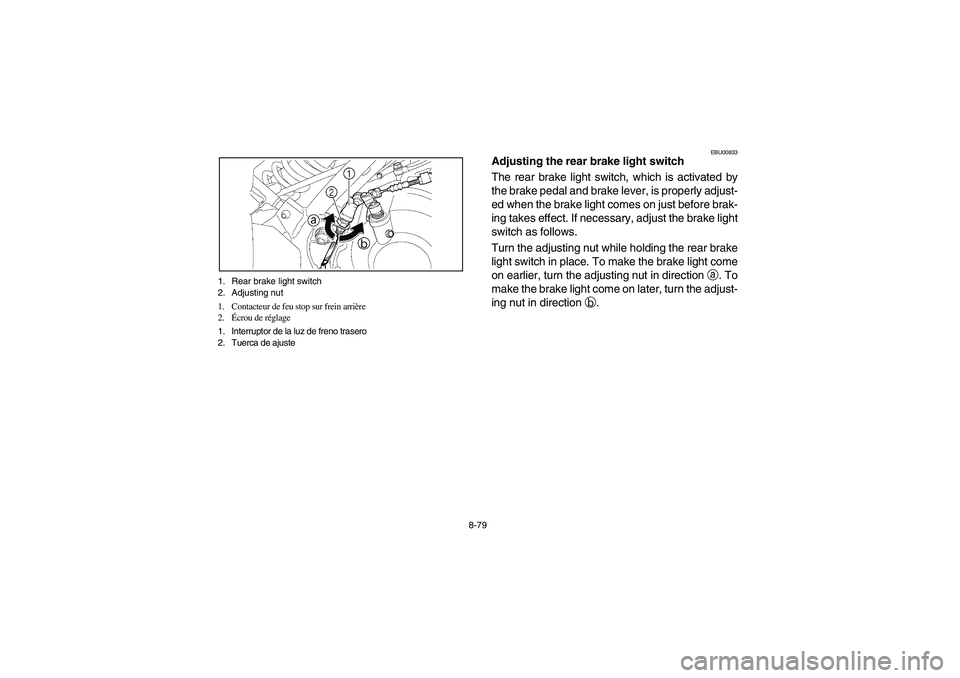

8-79 1. Rear brake light switch
2. Adjusting nut
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste
EBU00833
Adjusting the rear brake light switch
The rear brake light switch, which is activated by
the brake pedal and brake lever, is properly adjust-
ed when the brake light comes on just before brak-
ing takes effect. If necessary, adjust the brake light
switch as follows.
Turn the adjusting nut while holding the rear brake
light switch in place. To make the brake light come
on earlier, turn the adjusting nut in direction
a. To
make the brake light come on later, turn the adjust-
ing nut in direction
b.
U5LP63.book Page 79 Monday, March 10, 2003 2:06 PM

8-80
FBU00833
Réglage du contacteur de feu stop sur frein arrière
Le contacteur de feu stop sur frein arrière est actionné par
la pédale et le levier de frein. Lorsque son réglage est cor-
rect, le feu stop s’allume juste avant que le freinage ne
fasse effet. Si nécessaire, régler le contacteur de feu stop
comme suit.
Tourner l’écrou de réglage tout en maintenant le contac-
teur de feu stop en place. Tourner l’écrou de réglage dans
le sens a
si le feu stop s’allume trop tard. Tourner
l’écrou de réglage dans le sens b
si le feu stop s’allume
trop tôt.
SBU00833
Ajuste del interruptor de la luz de freno trasero
El interruptor de la luz de freno trasero, que se activa
con el pedal de freno, está correctamente ajustado
cuando la luz de freno se enciende justo antes de
que tenga efecto la frenada. Si es necesario, ajuste
el interruptor de la luz de freno del modo siguiente.
Gire la tuerca de ajuste mientras sujeta en su sitio el
interruptor de la luz de freno trasero. Para que la luz
de freno se encienda antes, gire la tuerca de ajuste
en la dirección
a Para que la luz de freno se encien-
da más tarde, gire la tuerca de ajuste en la
dirección
b.
U5LP63.book Page 80 Monday, March 10, 2003 2:06 PM

8-81 1. Locknut 2. Adjusting bolt
c. Clutch lever free play
1. Contre-écrou 2. Boulon de réglage
c. Jeu du levier d’embrayage
1. Contratuerca 2. Perno de ajuste
c. Juego libre de la palanca del embrague
1. Locknut 2. Adjusting nut
1. Contre-écrou 2.Écrou de réglage
1. Contratuerca 2. Tuerca de ajuste
EBU00741
Clutch lever free play adjustment
The clutch lever free play should be adjusted to
5–10 mm.
1. Loosen the locknut at the clutch lever.
2. Turn the adjusting bolt at the clutch lever in
direction
a to increase the free play or in di-
rection
b to decrease the free play.
3. Tighten the locknut at the clutch lever.NOTE:If the specified free play cannot be obtained, pro-
ceed with the following steps.4. Loosen the locknut at the clutch lever.
5. Turn the adjusting bolt at the clutch lever in
direction
a to loosen the cable.
6. Loosen the locknut at the crankcase side.
7. Turn the adjusting nut at the crankcase in di-
rection
a to increase the free play or in direc-
tion
b to decrease the free play.
8. Tighten the locknut at the crankcase and the
clutch lever.
