2004 Hyundai Sonata Betriebsanleitung (in German)

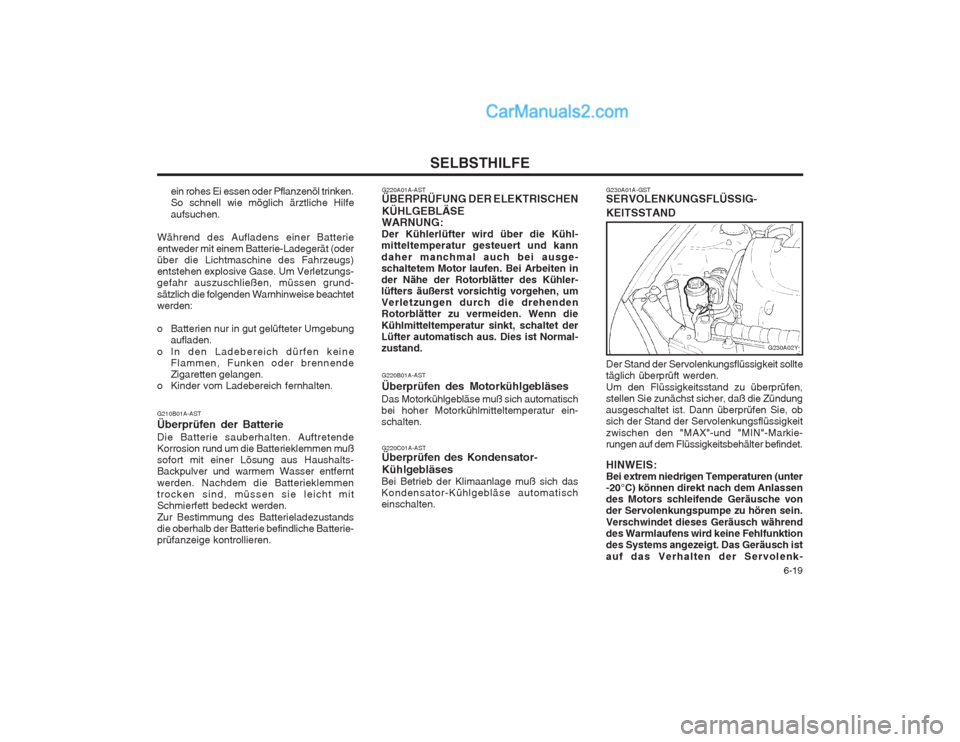

6-19
SELBSTHILFE
G220A01A-AST ÜBERPRÜFUNG DER ELEKTRISCHEN KÜHLGEBLÄSE WARNUNG:
Der Kühlerlüfter wird über die Kühl-mitteltemperatur gesteuert und kann daher manchmal auch bei ausge- schaltetem Motor laufen. Bei Arbeiten inder Nähe der Rotorblätter des Kühler-lüfters äußerst vorsichtig vorgehen, umVerletzungen durch die drehendenRotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltet der Lüfter automatisch aus. Dies ist Normal-zustand.
G220C01A-AST Überprüfen des Kondensator- Kühlgebläses
Bei Betrieb der Klimaanlage muß sich das Kondensator-Kühlgebläse automatischeinschalten. G220B01A-AST Überprüfen des Motorkühlgebläses
Das Motorkühlgebläse muß sich automatisch bei hoher Motorkühlmitteltemperatur ein-schalten. G230A01A-GST SERVOLENKUNGSFLÜSSIG- KEITSSTAND Der Stand der Servolenkungsflüssigkeit sollte täglich überprüft werden. Um den Flüssigkeitsstand zu überprüfen, stellen Sie zunächst sicher, daß die Zündungausgeschaltet ist. Dann überprüfen Sie, obsich der Stand der Servolenkungsflüssigkeit zwischen den "MAX"-und "MIN"-Markie- rungen auf dem Flüssigkeitsbehälter befindet. HINWEIS: Bei extrem niedrigen Temperaturen (unter-20°C) können direkt nach dem Anlassendes Motors schleifende Geräusche vonder Servolenkungspumpe zu hören sein. Verschwindet dieses Geräusch während des Warmlaufens wird keine Fehlfunktiondes Systems angezeigt. Das Geräusch ist auf das Verhalten der Servolenk-
ein rohes Ei essen oder Pflanzenöl trinken. So schnell wie möglich ärztliche Hilfe aufsuchen.
Während des Aufladens einer Batterie entweder mit einem Batterie-Ladegerät (oderüber die Lichtmaschine des Fahrzeugs)entstehen explosive Gase. Um Verletzungs-gefahr auszuschließen, müssen grund- sätzlich die folgenden Warnhinweise beachtet werden:
o Batterien nur in gut gelüfteter Umgebung aufladen.
o In den Ladebereich dürfen keine Flammen, Funken oder brennende Zigaretten gelangen.
o Kinder vom Ladebereich fernhalten. G210B01A-AST Überprüfen der Batterie Die Batterie sauberhalten. Auftretende Korrosion rund um die Batterieklemmen mußsofort mit einer Lösung aus Haushalts-Backpulver und warmem Wasser entfernt werden. Nachdem die Batterieklemmen trocken sind, müssen sie leicht mitSchmierfett bedeckt werden. Zur Bestimmung des Batterieladezustands die oberhalb der Batterie befindliche Batterie-prüfanzeige kontrollieren.
G230A02Y

SELBSTHILFE

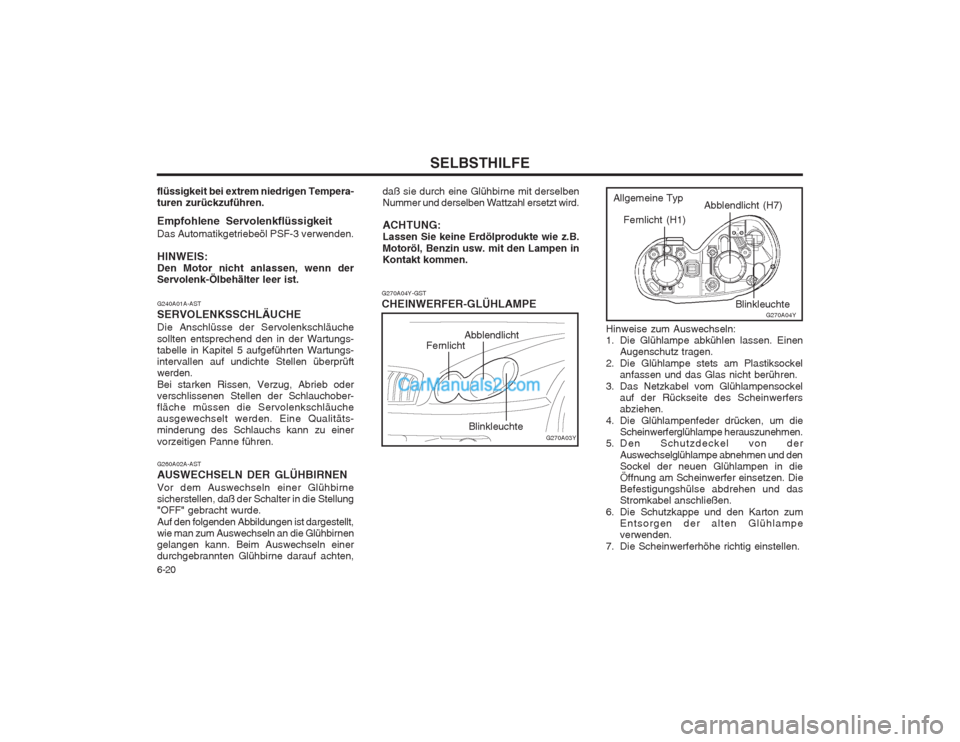

6-20 daß sie durch eine Glühbirne mit derselben Nummer und derselben Wattzahl ersetzt wird. ACHTUNG: Lassen Sie keine Erdölprodukte wie z.B. Motoröl, Benzin usw. mit den Lampen in Kontakt kommen.
G270A04Y-GST CHEINWERFER-GLÜHLAMPE Hinweise zum Auswechseln:
1. Die Glühlampe abkühlen lassen. EinenAugenschutz tragen.
2. Die Glühlampe stets am Plastiksockel anfassen und das Glas nicht berühren.
3. Das Netzkabel vom Glühlampensockel auf der Rückseite des Scheinwerfersabziehen.
4. Die Glühlampenfeder drücken, um die Scheinwerferglühlampe herauszunehmen.
5. Den Schutzdeckel von der
Auswechselglühlampe abnehmen und denSockel der neuen Glühlampen in dieÖffnung am Scheinwerfer einsetzen. DieBefestigungshülse abdrehen und dasStromkabel anschließen.
6. Die Schutzkappe und den Karton zum Entsorgen der alten Glühlampeverwenden.
7. Die Scheinwerferhöhe richtig einstellen.
G270A03YBlinkleuchte
G270A04Y
Fernlicht (H1)
Abblendlicht (H7)
Blinkleuchte
Abblendlicht
Fernlicht Allgemeine Typ
flüssigkeit bei extrem niedrigen Tempera- turen zurückzuführen.
Empfohlene Servolenkflüssigkeit Das Automatikgetriebeöl PSF-3 verwenden. HINWEIS: Den Motor nicht anlassen, wenn derServolenk-Ölbehälter leer ist. G240A01A-AST SERVOLENKSSCHLÄUCHE Die Anschlüsse der Servolenkschläuche sollten entsprechend den in der Wartungs- tabelle in Kapitel 5 aufgeführten Wartungs-intervallen auf undichte Stellen überprüftwerden. Bei starken Rissen, Verzug, Abrieb oder verschlissenen Stellen der Schlauchober-fläche müssen die Servolenkschläucheausgewechselt werden. Eine Qualitäts-minderung des Schlauchs kann zu einer vorzeitigen Panne führen. G260A02A-AST AUSWECHSELN DER GLÜHBIRNEN Vor dem Auswechseln einer Glühbirne sicherstellen, daß der Schalter in die Stellung"OFF" gebracht wurde. Auf den folgenden Abbildungen ist dargestellt, wie man zum Auswechseln an die Glühbirnengelangen kann. Beim Auswechseln einerdurchgebrannten Glühbirne darauf achten,

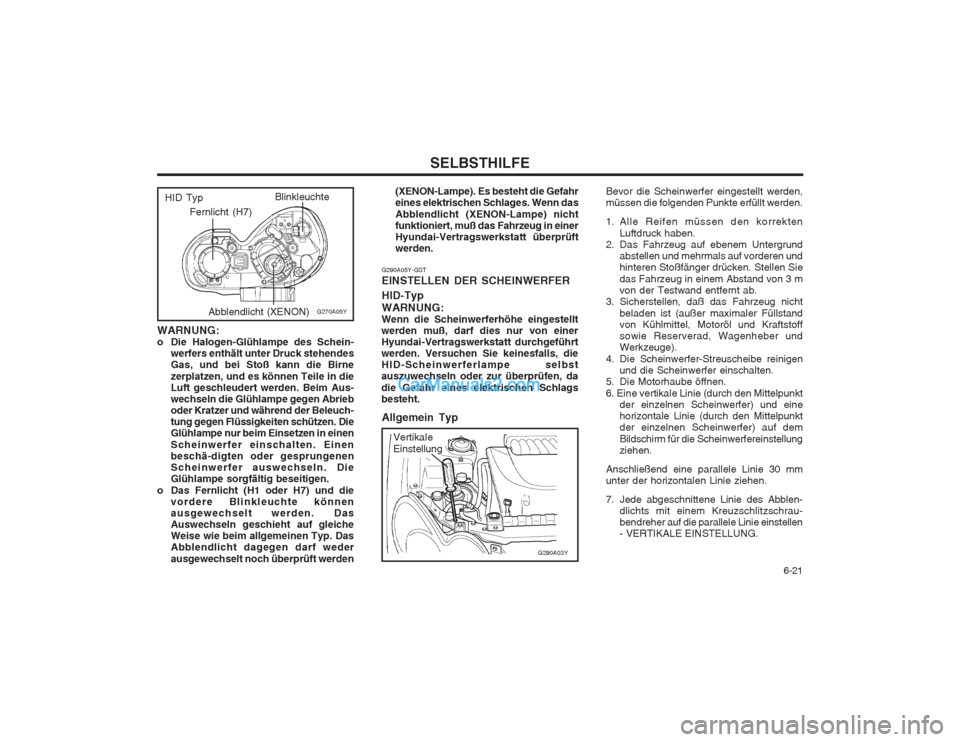

6-21
SELBSTHILFE
WARNUNG:
o Die Halogen-Glühlampe des Schein- werfers enthält unter Druck stehendesGas, und bei Stoß kann die Birne zerplatzen, und es können Teile in die Luft geschleudert werden. Beim Aus-wechseln die Glühlampe gegen Abrieboder Kratzer und während der Beleuch-tung gegen Flüssigkeiten schützen. DieGlühlampe nur beim Einsetzen in einen Scheinwerfer einschalten. Einen beschä-digten oder gesprungenenScheinwerfer auswechseln. DieGlühlampe sorgfältig beseitigen.
o Das Fernlicht (H1 oder H7) und die vordere Blinkleuchte könnenausgewechselt werden. DasAuswechseln geschieht auf gleicheWeise wie beim allgemeinen Typ. DasAbblendlicht dagegen darf weder ausgewechselt noch überprüft werden
G270A05Y
Fernlicht (H7) Blinkleuchte
Abblendlicht (XENON)
HID Typ
G290A05Y-GST EINSTELLEN DER SCHEINWERFER HID-Typ WARNUNG:
Wenn die Scheinwerferhöhe eingestellt werden muß, darf dies nur von einerHyundai-Vertragswerkstatt durchgeführtwerden. Versuchen Sie keinesfalls, dieHID-Scheinwerferlampe selbstauszuwechseln oder zur überprüfen, da die Gefahr eines elektrischen Schlags besteht.
Allgemein Typ
G290A03Y
Vertikale Einstellung Bevor die Scheinwerfer eingestellt werden, müssen die folgenden Punkte erfüllt werden.
1. Alle Reifen müssen den korrekten
Luftdruck haben.
2. Das Fahrzeug auf ebenem Untergrund abstellen und mehrmals auf vorderen und hinteren Stoßfänger drücken. Stellen Sie das Fahrzeug in einem Abstand von 3 m von der Testwand entfernt ab.
3. Sicherstellen, daß das Fahrzeug nicht
beladen ist (außer maximaler Füllstandvon Kühlmittel, Motoröl und Kraftstoffsowie Reserverad, Wagenheber undWerkzeuge).
4. Die Scheinwerfer-Streuscheibe reinigen und die Scheinwerfer einschalten.
5. Die Motorhaube öffnen. 6. Eine vertikale Linie (durch den Mittelpunkt der einzelnen Scheinwerfer) und eine horizontale Linie (durch den Mittelpunktder einzelnen Scheinwerfer) auf dem Bildschirm für die Scheinwerfereinstellung ziehen.
Anschließend eine parallele Linie 30 mmunter der horizontalen Linie ziehen.
7. Jede abgeschnittene Linie des Abblen- dlichts mit einem Kreuzschlitzschrau-
bendreher auf die parallele Linie einstellen- VERTIKALE EINSTELLUNG.
(XENON-Lampe). Es besteht die Gefahreines elektrischen Schlages. Wenn das Abblendlicht (XENON-Lampe) nicht funktioniert, muß das Fahrzeug in einerHyundai-Vertragswerkstatt überprüftwerden.

SELBSTHILFE

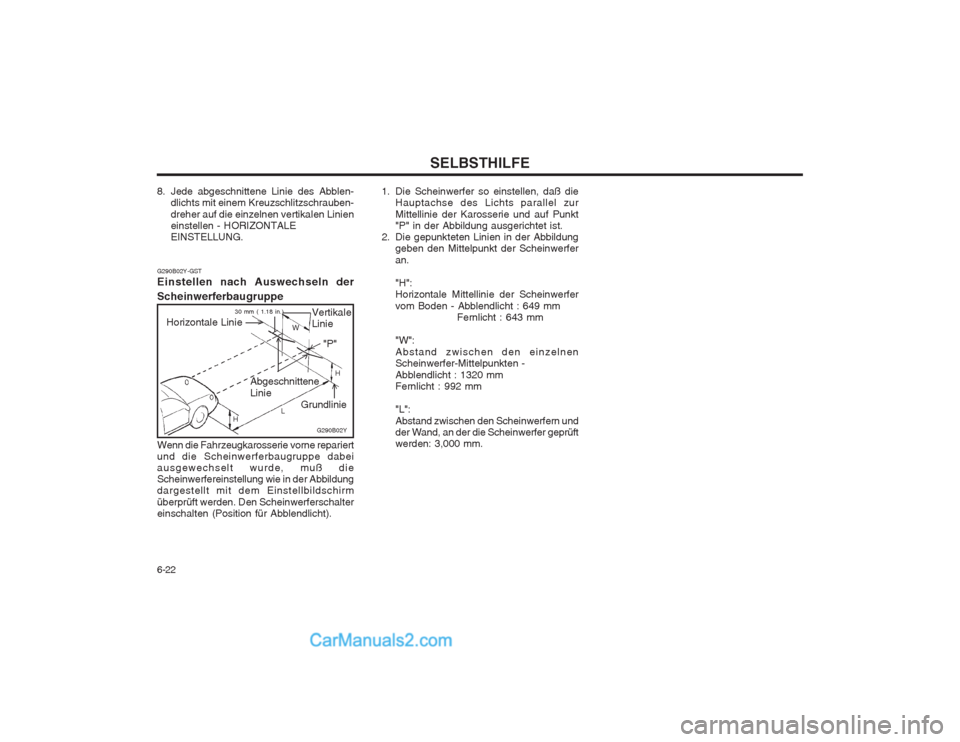

6-22
G290B02Y-GST Einstellen nach Auswechseln der Scheinwerferbaugruppe Wenn die Fahrzeugkarosserie vorne repariert und die Scheinwerferbaugruppe dabeiausgewechselt wurde, muß dieScheinwerfereinstellung wie in der Abbildungdargestellt mit dem Einstellbildschirm überprüft werden. Den Scheinwerferschalter einschalten (Position für Abblendlicht). Abgeschnittene Linie
Grundlinie 1. Die Scheinwerfer so einstellen, daß die
Hauptachse des Lichts parallel zurMittellinie der Karosserie und auf Punkt "P" in der Abbildung ausgerichtet ist.
2. Die gepunkteten Linien in der Abbildung geben den Mittelpunkt der Scheinwerfer an.
"H": Horizontale Mittellinie der Scheinwerfer vom Boden - Abblendlicht : 649 mm Fernlicht : 643 mm
"W":Abstand zwischen den einzelnen Scheinwerfer-Mittelpunkten - Abblendlicht : 1320 mm Fernlicht : 992 mm "L": Abstand zwischen den Scheinwerfern und der Wand, an der die Scheinwerfer geprüftwerden: 3,000 mm.
G290B02Y
L W
H
H "P"
30 mm ( 1.18 in.)
Horizontale Linie Vertikale Linie
8. Jede abgeschnittene Linie des Abblen-
dlichts mit einem Kreuzschlitzschrauben- dreher auf die einzelnen vertikalen Linien
einstellen - HORIZONTALE
EINSTELLUNG.

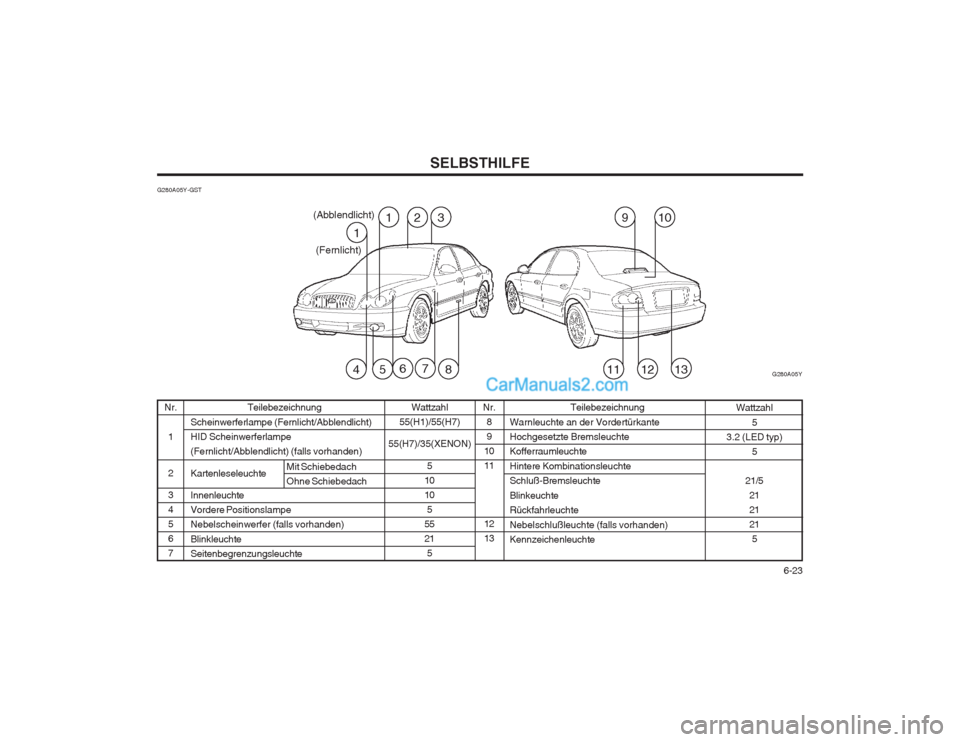

6-23
SELBSTHILFE
Wattzahl
5
3.2 (LED typ) 5
21/5 21 21215
Teilebezeichnung
Warnleuchte an der VordertürkanteHochgesetzte BremsleuchteKofferraumleuchte Hintere Kombinationsleuchte Schluß-Bremsleuchte Blinkeuchte Rückfahrleuchte Nebelschlußleuchte (falls vorhanden) Kennzeichenleuchte
Teilebezeichnung
Scheinwerferlampe (Fernlicht/Abblendlicht)HID Scheinwerferlampe(Fernlicht/Abblendlicht) (falls vorhanden) Kartenleseleuchte Innenleuchte Vordere PositionslampeNebelscheinwerfer (falls vorhanden) Blinkleuchte Seitenbegrenzungsleuchte
Nr.
1 2 3 4567 Nr.
89
1011 12 13
Wattzahl
55(H1)/55(H7)
55(H7)/35(XENON)
5
1010 5
5521 5
Mit Schiebedach Ohne Schiebedach
G280A05Y
1
391021
(Fernlicht)
(Abblendlicht)
58412116
G280A05Y-GST713

SELBSTHILFE
6-24
HINWEIS: Möglicherweise gilt nicht die gesamte Beschreibung des Sicherungskastens auch für Ihr Fahrzeug. Die Informationen sind zum Zeitpunkt der Drucklegung auf dem aktuellen Stand. Wenn Sieden Sicherungskasten Ihres Fahrzeugs überprüfen möchten, prüfenSie zunächst den Sicherungskasten-Aufkleber. BESCHREIBUNG
COND FAN
PWR WIND ABS 2
IGN SW-1
ABS 1
IGN SW-2
RAD FAN MTR FUEL PUMP
HD LP LO ABS
INJECTOR
A/C COMPR
ATM RLY ECU RLYIG COIL
O2 SNSR
ECU
HORN
HEAD LP HI
HEAD LP WASH
DRL
FR FOG
HEAD LP LO RH DIODE-1
SPARESPARESPARE SPARE
DIODE-2
BLOWER
PWR FUSE-2 PWR AMP
SUNROOF TAIL LP
PWR FUSE-1 ECU
RR HTD

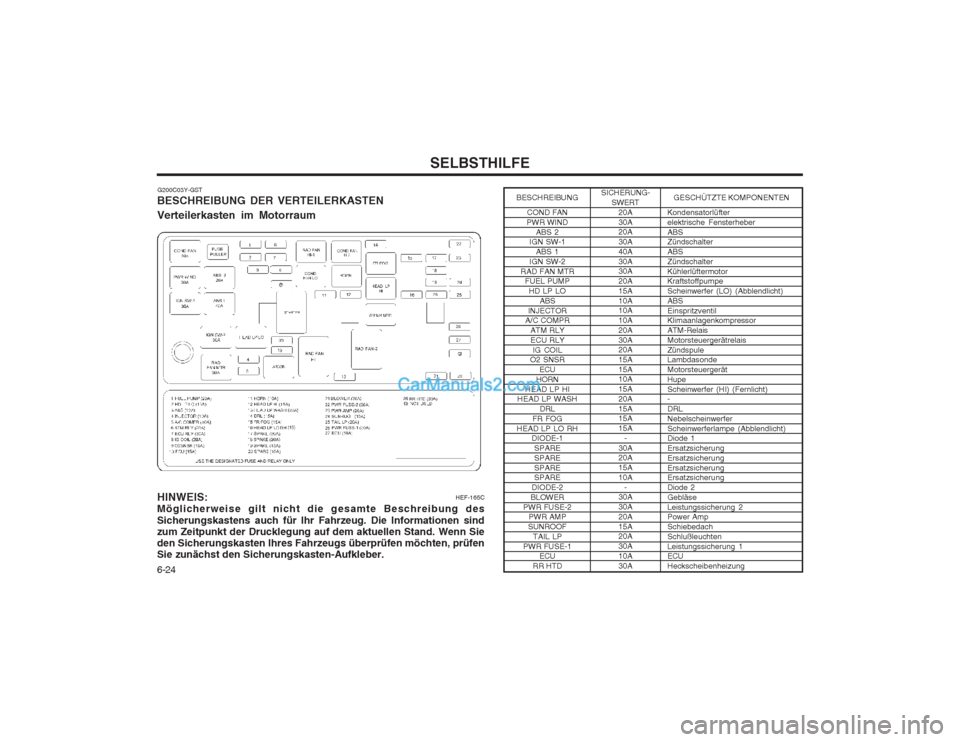

G200C03Y-GST
BESCHREIBUNG DER VERTEILERKASTEN Verteilerkasten im Motorraum
HEF-165CSICHERUNG-SWERT20A 30A 20A 30A40A30A 30A 20A15A10A 10A 10A20A30A 20A 15A15A 10A 15A20A15A 15A 15A-
30A 20A 15A10A
-
30A30A20A15A 20A 30A10A30A GESCHÜTZTE KOMPONENTEN
Kondensatorlüfterelektrische FensterheberABS Zündschalter ABSZündschalterKühlerlüftermotor Kraftstoffpumpe Scheinwerfer (LO) (Abblendlicht)ABSEinspritzventil Klimaanlagenkompressor ATM-RelaisMotorsteuergerätrelaisZündspule Lambdasonde MotorsteuergerätHupeScheinwerfer (HI) (Fernlicht) - DRLNebelscheinwerferScheinwerferlampe (Abblendlicht) Diode 1 ErsatzsicherungErsatzsicherungErsatzsicherung Ersatzsicherung Diode 2GebläseLeistungssicherung 2 Power Amp SchiebedachSchlußleuchtenLeistungssicherung 1 ECU Heckscheibenheizung

6-25
SELBSTHILFE
BESCHREIBUNG RR HTD INDHAZARDRR FOG A/CON
ETACS
DR LOCK P/SEAT
T/LID OPEN
STOP LP H/LP
A/BAG IND T/SIG
A/CON SW
ACC SOCKET S/HTR
A/BAG
B/UP
CLUSTER STARTSP1 SP2
P/SEAT (RH) SP4
D/CLOCK
TAIL(LH) AUDIO
WIPER
ROOM LP
TAIL(RH)
C/LIGHTER EPS

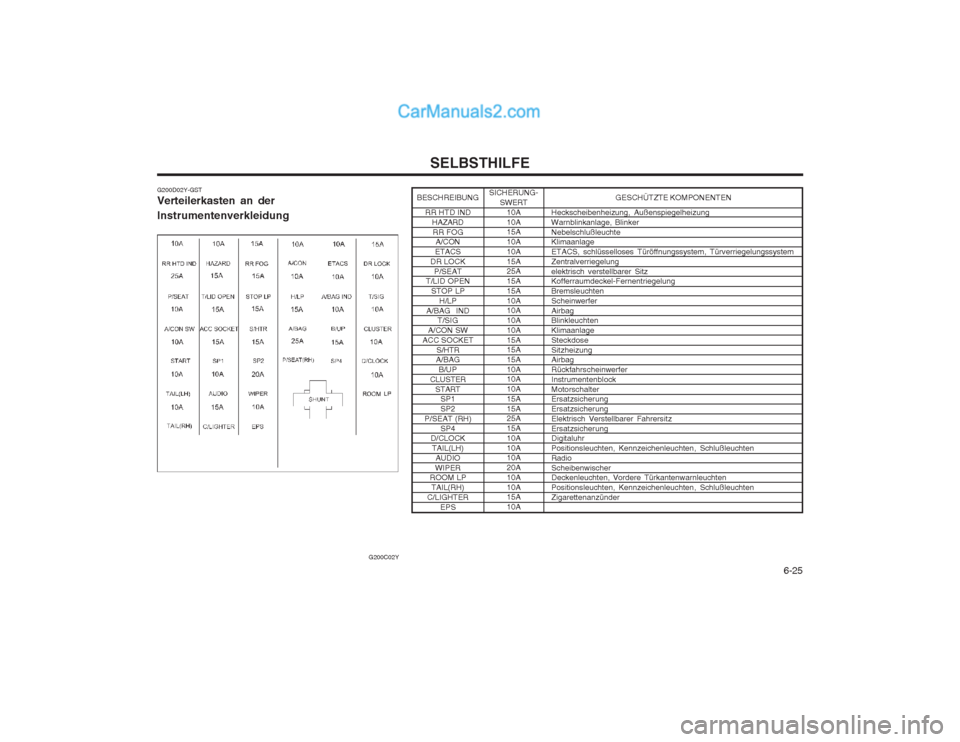

G200D02Y-GST Verteilerkasten an der Instrumentenverkleidung
G200C02Y SICHERUNG-
SWERT10A 10A 15A 10A10A15A 25A 15A15A10A 10A 10A10A15A 15A 15A10A 10A 10A15A15A 25A 15A10A10A 10A 20A10A10A 15A 10A GESCHÜTZTE KOMPONENTEN
Heckscheibenheizung, AußenspiegelheizungWarnblinkanlage, BlinkerNebelschlußleuchte Klimaanlage ETACS, schlüsselloses Türöffnungssystem, TürverriegelungssystemZentralverriegelungelektrisch verstellbarer Sitz Kofferraumdeckel-Fernentriegelung BremsleuchtenScheinwerferAirbag Blinkleuchten KlimaanlageSteckdoseSitzheizung Airbag RückfahrscheinwerferInstrumentenblockMotorschalter Ersatzsicherung ErsatzsicherungElektrisch Verstellbarer FahrersitzErsatzsicherung Digitaluhr Positionsleuchten, Kennzeichenleuchten, SchlußleuchtenRadioScheibenwischer Deckenleuchten, Vordere Türkantenwarnleuchten Positionsleuchten, Kennzeichenleuchten, SchlußleuchtenZigarettenanzünder

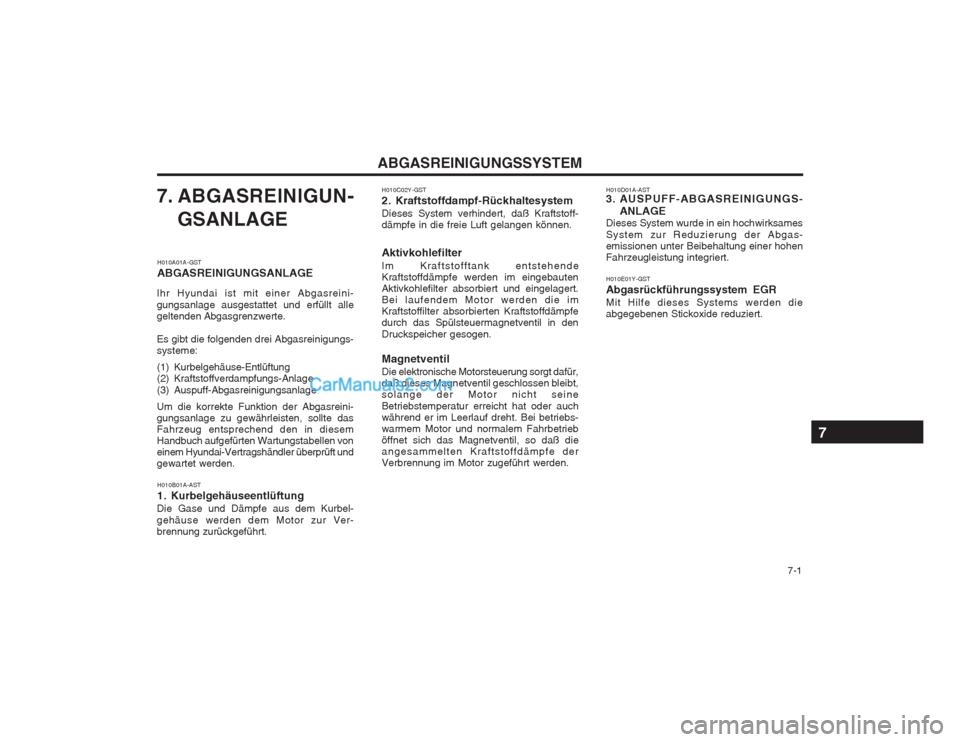

7-1
ABGASREINIGUNGSSYSTEM
H010C02Y-GST
2. Kraftstoffdampf-Rückhaltesystem Dieses System verhindert, daß Kraftstoff- dämpfe in die freie Luft gelangen können. Aktivkohlefilter Im Kraftstofftank entstehende Kraftstoffdämpfe werden im eingebautenAktivkohlefilter absorbiert und eingelagert.Bei laufendem Motor werden die imKraftstoffilter absorbierten Kraftstoffdämpfedurch das Spülsteuermagnetventil in den Druckspeicher gesogen. Magnetventil Die elektronische Motorsteuerung sorgt dafür, daß dieses Magnetventil geschlossen bleibt,solange der Motor nicht seine Betriebstemperatur erreicht hat oder auch während er im Leerlauf dreht. Bei betriebs-warmem Motor und normalem Fahrbetrieböffnet sich das Magnetventil, so daß dieangesammelten Kraftstoffdämpfe derVerbrennung im Motor zugeführt werden.
7. ABGASREINIGUN-
GSANLAGE
H010A01A-GST ABGASREINIGUNGSANLAGE
Ihr Hyundai ist mit einer Abgasreini- gungsanlage ausgestattet und erfüllt alle geltenden Abgasgrenzwerte. Es gibt die folgenden drei Abgasreinigungs- systeme:
(1) Kurbelgehäuse-Entlüftung
(2) Kraftstoffverdampfungs-Anlage
(3) Auspuff-Abgasreinigungsanlage Um die korrekte Funktion der Abgasreini- gungsanlage zu gewährleisten, sollte dasFahrzeug entsprechend den in diesemHandbuch aufgefürten Wartungstabellen voneinem Hyundai-Vertragshändler überprüft undgewartet werden.
H010B01A-AST
1. Kurbelgehäuseentlüftung
Die Gase und Dämpfe aus dem Kurbel- gehäuse werden dem Motor zur Ver- brennung zurückgeführt.
7
H010D01A-AST
3. AUSPUFF-ABGASREINIGUNGS- ANLAGE
Dieses System wurde in ein hochwirksames System zur Reduzierung der Abgas- emissionen unter Beibehaltung einer hohenFahrzeugleistung integriert. H010E01Y-GST Abgasrückführungssystem EGR Mit Hilfe dieses Systems werden die abgegebenen Stickoxide reduziert.
