2004 Hyundai Sonata Betriebsanleitung (in German)

WARTUNG DES FAHRZEUGS
5-2 F030A01A-GST

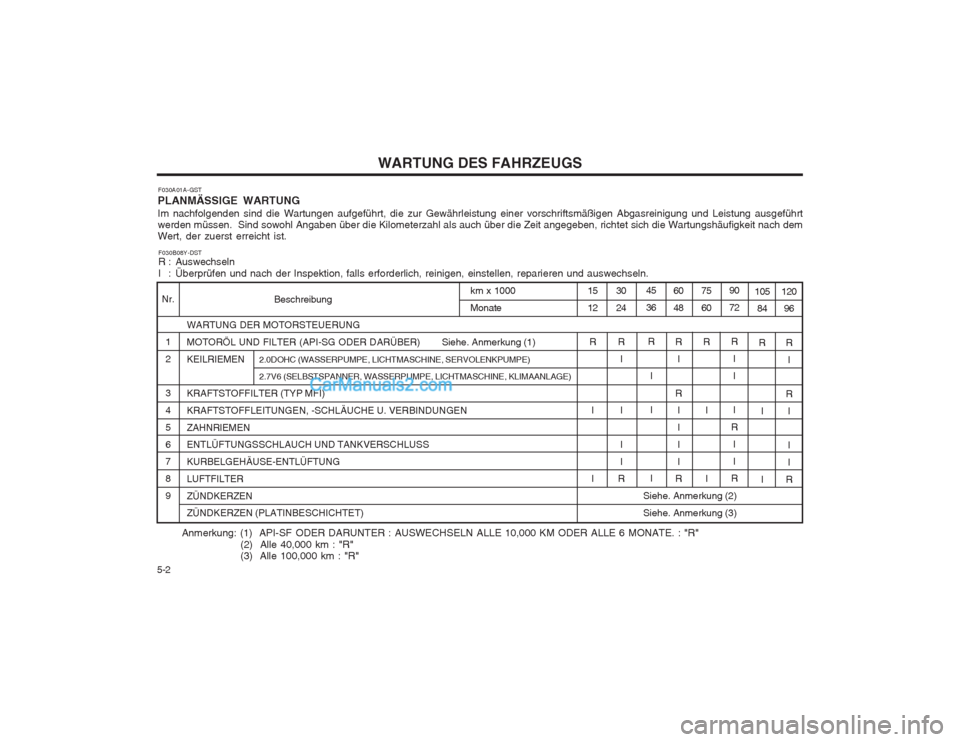

PLANMÄSSIGE WARTUNG Im nachfolgenden sind die Wartungen aufgeführt, die zur Gewährleistung einer vorschriftsmäßigen Abgasreinigung und Leistung aus geführt
werden müssen. Sind sowohl Angaben über die Kilometerzahl als auch über die Zeit angegeben, richtet sich die Wartungshäufigkeit nach dem Wert, der zuerst erreicht ist.
F030B08Y-DST
R : Auswechseln
I : Überprüfen und nach der Inspektion, falls erforderlich, reinigen, einstellen, reparieren und auswechseln.
Nr.
1 2 3 456 7 89 120
96
R I
R I I I
Rkm x 1000 MonateBeschreibung
WARTUNG DER MOTORSTEUERUNG
MOTORÖL UND FILTER (API-SG ODER DARÜBER) Siehe. Anmerkung (1)KEILRIEMEN 2.0DOHC (WASSERPUMPE, LICHTMASCHINE, SERVOLENKPUMPE) 2.7V6 (SELBSTSPANNER, WASSERPUMPE, LICHTMASCHINE, KLIMAANLAGE)
KRAFTSTOFFILTER (TYP MFI) KRAFTSTOFFLEITUNGEN, -SCHLÄUCHE U. VERBINDUNGENZAHNRIEMEN ENTLÜFTUNGSSCHLAUCH UND TANKVERSCHLUSS KURBELGEHÄUSE-ENTLÜFTUNGLUFTFILTERZÜNDKERZEN ZÜNDKERZEN (PLATINBESCHICHTET)105 84
R
I I90 72R II I
R I I
R75 60
R
I I60 48R I
R IIII
R30 24
R I I I I
R15 12
R
I I45 36R
I I I
Anmerkung: (1) API-SF ODER DARUNTER : AUSWECHSELN ALLE 10,000 KM ODER ALLE 6 MONATE. : "R" (2) Alle 40,000 km : "R"
(3) Alle 100,000 km : "R"
Siehe. Anmerkung (2) Siehe. Anmerkung (3)

5-3
WARTUNG DES FAHRZEUGS
10584
I I I I I I I II I
90 72
I I
R
I I I II I II II
75 60
I I I I I I I II I
60 48
I I I I I II I I II I I

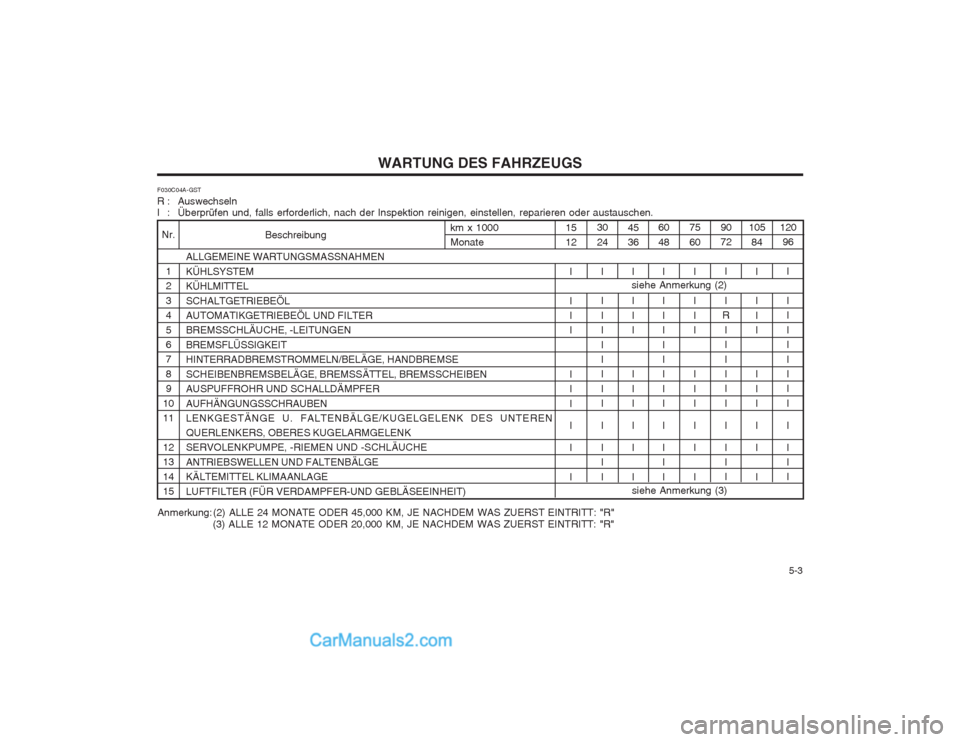

Nr.
1 2 3 4 5 67 8 9
1011 12 13 14 15 Beschreibung
ALLGEMEINE WARTUNGSMASSNAHMEN KÜHLSYSTEM KÜHLMITTEL SCHALTGETRIEBEÖL AUTOMATIKGETRIEBEÖL UND FILTERBREMSSCHLÄUCHE, -LEITUNGEN BREMSFLÜSSIGKEIT HINTERRADBREMSTROMMELN/BELÄGE, HANDBREMSE SCHEIBENBREMSBELÄGE, BREMSSÄTTEL, BREMSSCHEIBEN AUSPUFFROHR UND SCHALLDÄMPFER AUFHÄNGUNGSSCHRAUBEN LENKGESTÄNGE U. FALTENBÄLGE/KUGELGELENK DES UNTERENQUERLENKERS, OBERES KUGELARMGELENKSERVOLENKPUMPE, -RIEMEN UND -SCHLÄUCHE ANTRIEBSWELLEN UND FALTENBÄLGE KÄLTEMITTEL KLIMAANLAGE LUFTFILTER (FÜR VERDAMPFER-UND GEBLÄSEEINHEIT)
R : Auswechseln
I : Überprüfen und, falls erforderlich, nach der Inspektion reinigen, einstellen, reparieren oder austauschen.
F030C04A-GST
siehe Anmerkung (2)
km x 1000 Monate
Anmerkung: (2) ALLE 24 MONATE ODER 45,000 KM, JE NACHDEM WAS ZUERST EINTRITT: "R"
(3) ALLE 12 MONATE ODER 20,000 KM, JE NACHDEM WAS ZUERST EINTRITT: "R" siehe Anmerkung (3)
15 12
I I II I I I I I I 30 24
I I I I I II I I II I I 45 36
I I I I I I I II I 120
96
II I I I I II I II II

WARTUNG DES FAHRZEUGS
5-4 FAHRBEAN-
SPRUCHUNG
A, B, C, F, H C, E B, H D, E, F, GC, D, G, H C, D, G, H C, D, E, F C, D, E, F A, C, D, E, F, G, H, I, JA, C, E, F, G, H, I C, E
F040A04A-GST

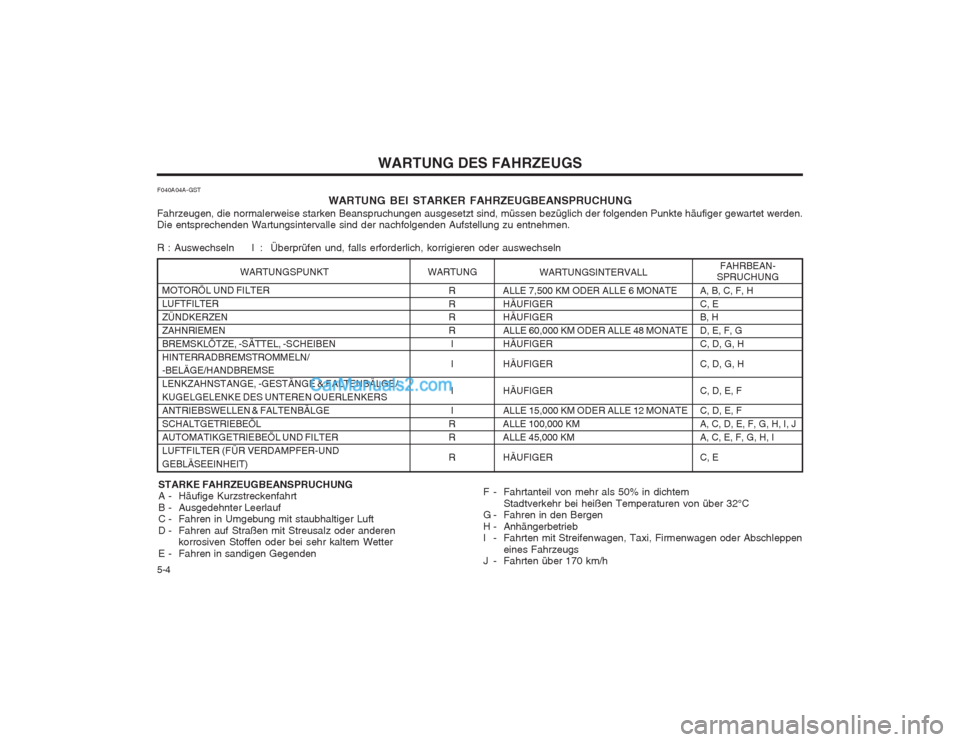

WARTUNG BEI STARKER FAHRZEUGBEANSPRUCHUNG
Fahrzeugen, die normalerweise starken Beanspruchungen ausgesetzt sind, müssen bezüglich der folgenden Punkte häufiger gewartet werden.
Die entsprechenden Wartungsintervalle sind der nachfolgenden Aufstellung zu entnehmen.
R : Auswechseln I : Überprüfen und, falls erforderlich, korrigieren oder auswechseln
STARKE FAHRZEUGBEANSPRUCHUNG
A - Häufige Kurzstreckenfahrt
B - Ausgedehnter Leerlauf
C - Fahren in Umgebung mit staubhaltiger Luft
D - Fahren auf Straßen mit Streusalz oder anderen korrosiven Stoffen oder bei sehr kaltem Wetter
E - Fahren in sandigen Gegenden F - Fahrtanteil von mehr als 50% in dichtem
Stadtverkehr bei heißen Temperaturen von über 32°C
G - Fahren in den Bergen
H - Anhängerbetrieb
I - Fahrten mit Streifenwagen, Taxi, Firmenwagen oder Abschleppen
eines Fahrzeugs
J - Fahrten über 170 km/h
MOTORÖL UND FILTER LUFTFILTERZÜNDKERZENZAHNRIEMENBREMSKLÖTZE, -SÄTTEL, -SCHEIBENHINTERRADBREMSTROMMELN/ -BELÄGE/HANDBREMSE LENKZAHNSTANGE, -GESTÄNGE & FALTENBÄLGE/KUGELGELENKE DES UNTEREN QUERLENKERSANTRIEBSWELLEN & FALTENBÄLGESCHALTGETRIEBEÖLAUTOMATIKGETRIEBEÖL UND FILTERLUFTFILTER (FÜR VERDAMPFER-UNDGEBLÄSEEINHEIT)
R R R R
I I I I
R R R
WARTUNGSPUNKT WARTUNG
WARTUNGSINTERVALLALLE 7,500 KM ODER ALLE 6 MONATE
HÄUFIGER HÄUFIGER ALLE 60,000 KM ODER ALLE 48 MONATEHÄUFIGER HÄUFIGER HÄUFIGER ALLE 15,000 KM ODER ALLE 12 MONATE
ALLE 100,000 KM ALLE 45,000 KM
HÄUFIGER

5-5
WARTUNG DES FAHRZEUGS

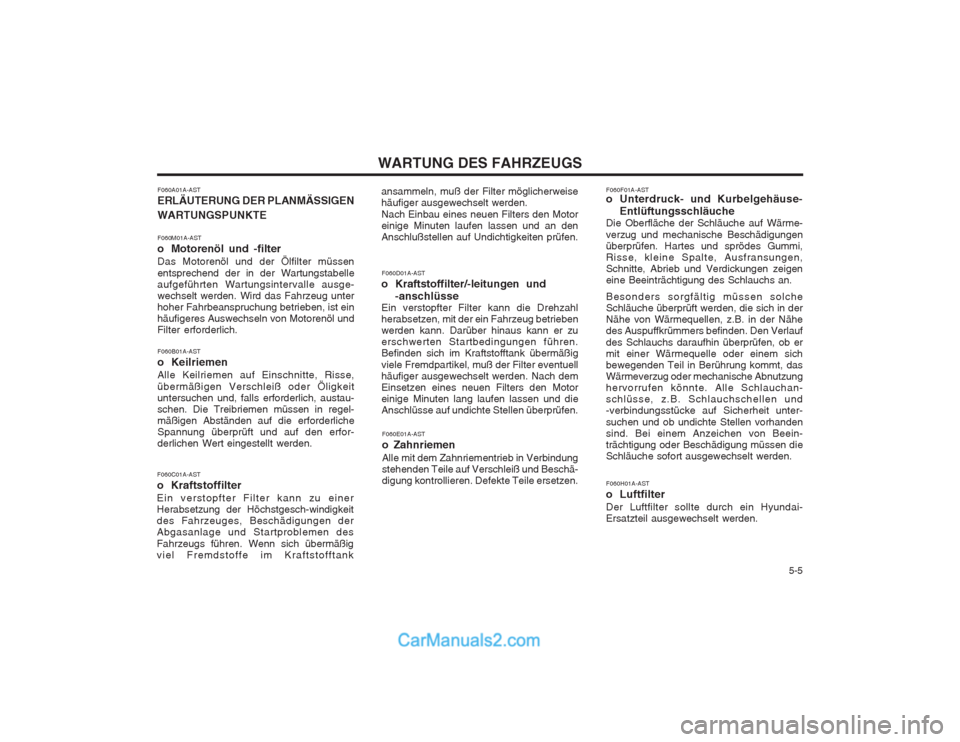

F060A01A-AST ERLÄUTERUNG DER PLANMÄSSIGEN WARTUNGSPUNKTE F060M01A-AST
o Motorenöl und -filter Das Motorenöl und der Ölfilter müssen entsprechend der in der Wartungstabelle aufgeführten Wartungsintervalle ausge-wechselt werden. Wird das Fahrzeug unterhoher Fahrbeanspruchung betrieben, ist einhäufigeres Auswechseln von Motorenöl undFilter erforderlich. F060B01A-AST
o Keilriemen Alle Keilriemen auf Einschnitte, Risse, übermäßigen Verschleiß oder Öligkeit untersuchen und, falls erforderlich, austau-schen. Die Treibriemen müssen in regel-mäßigen Abständen auf die erforderlicheSpannung überprüft und auf den erfor-derlichen Wert eingestellt werden. F060D01A-AST
o Kraftstoffilter/-leitungen und -anschlüsse
Ein verstopfter Filter kann die Drehzahlherabsetzen, mit der ein Fahrzeug betriebenwerden kann. Darüber hinaus kann er zuerschwerten Startbedingungen führen.Befinden sich im Kraftstofftank übermäßig viele Fremdpartikel, muß der Filter eventuell häufiger ausgewechselt werden. Nach demEinsetzen eines neuen Filters den Motoreinige Minuten lang laufen lassen und dieAnschlüsse auf undichte Stellen überprüfen.
F060H01A-AST
o Luftfilter Der Luftfilter sollte durch ein Hyundai- Ersatzteil ausgewechselt werden.
F060F01A-AST
o Unterdruck- und Kurbelgehäuse-
Entlüftungsschläuche
Die Oberfläche der Schläuche auf Wärme- verzug und mechanische Beschädigungen überprüfen. Hartes und sprödes Gummi,Risse, kleine Spalte, Ausfransungen,Schnitte, Abrieb und Verdickungen zeigeneine Beeinträchtigung des Schlauchs an. Besonders sorgfältig müssen solche Schläuche überprüft werden, die sich in derNähe von Wärmequellen, z.B. in der Nähedes Auspuffkrümmers befinden. Den Verlauf des Schlauchs daraufhin überprüfen, ob er mit einer Wärmequelle oder einem sichbewegenden Teil in Berührung kommt, dasWärmeverzug oder mechanische Abnutzunghervorrufen könnte. Alle Schlauchan-schlüsse, z.B. Schlauchschellen und-verbindungsstücke auf Sicherheit unter- suchen und ob undichte Stellen vorhanden sind. Bei einem Anzeichen von Beein-trächtigung oder Beschädigung müssen dieSchläuche sofort ausgewechselt werden.
F060C01A-AST
o Kraftstoffilter
Ein verstopfter Filter kann zu einer Herabsetzung der Höchstgesch-windigkeitdes Fahrzeuges, Beschädigungen derAbgasanlage und Startproblemen des Fahrzeugs führen. Wenn sich übermäßig viel Fremdstoffe im Kraftstofftank F060E01A-AST o Zahnriemen Alle mit dem Zahnriementrieb in Verbindung stehenden Teile auf Verschleiß und Beschä-digung kontrollieren. Defekte Teile ersetzen.
ansammeln, muß der Filter möglicherweisehäufiger ausgewechselt werden. Nach Einbau eines neuen Filters den Motor einige Minuten laufen lassen und an denAnschlußstellen auf Undichtigkeiten prüfen.

WARTUNG DES FAHRZEUGS

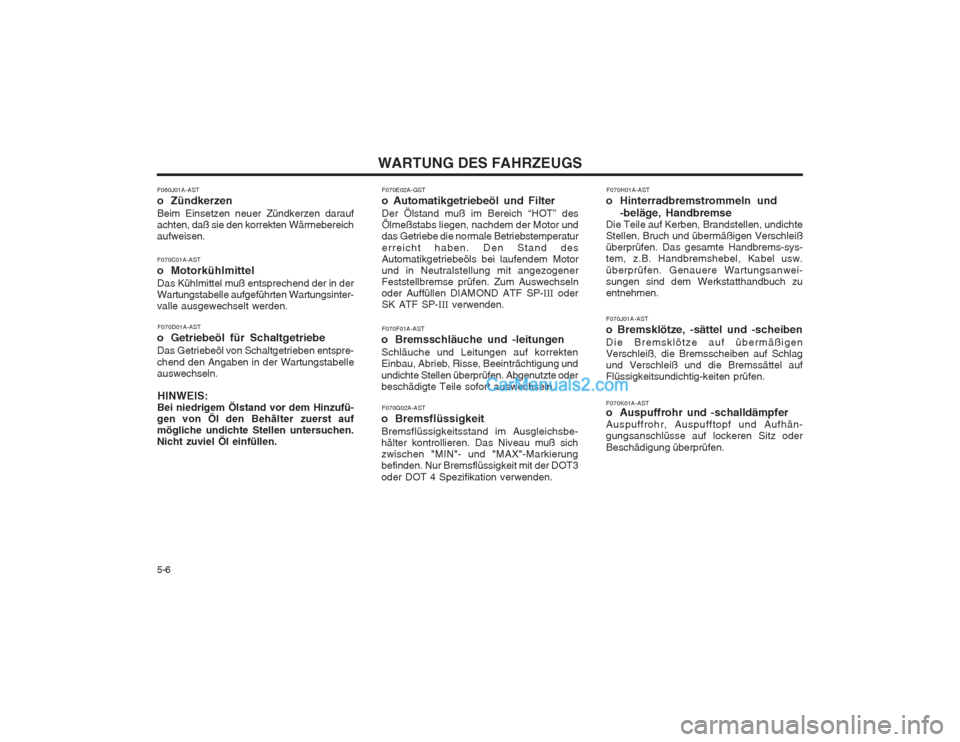

5-6 F070H01A-AST
o Hinterradbremstrommeln und -beläge, Handbremse
Die Teile auf Kerben, Brandstellen, undichte Stellen, Bruch und übermäßigen Verschleißüberprüfen. Das gesamte Handbrems-sys-
tem, z.B. Handbremshebel, Kabel usw. überprüfen. Genauere Wartungsanwei- sungen sind dem Werkstatthandbuch zuentnehmen.
F070E02A-GST o Automatikgetriebeöl und Filter Der Ölstand muß im Bereich “HOT” des Ölmeßstabs liegen, nachdem der Motor unddas Getriebe die normale Betriebstemperatur erreicht haben. Den Stand des Automatikgetriebeöls bei laufendem Motorund in Neutralstellung mit angezogenerFeststellbremse prüfen. Zum Auswechselnoder Auffüllen DIAMOND ATF SP-
III oder
SK ATF SP- III verwenden.
F070F01A-AST
o Bremsschläuche und -leitungen Schläuche und Leitungen auf korrekten
Einbau, Abrieb, Risse, Beeinträchtigung und undichte Stellen überprüfen. Abgenutzte oder beschädigte Teile sofort auswechseln.
F070G02A-AST
o Bremsflüssigkeit Bremsflüssigkeitsstand im Ausgleichsbe- hälter kontrollieren. Das Niveau muß sichzwischen "MIN"- und "MAX"-Markierungbefinden. Nur Bremsflüssigkeit mit der DOT3 oder DOT 4 Spezifikation verwenden. F070K01A-AST
o Auspuffrohr und -schalldämpfer Auspuffrohr, Auspufftopf und Aufhän- gungsanschlüsse auf lockeren Sitz oder Beschädigung überprüfen.
F070D01A-AST
o Getriebeöl für Schaltgetriebe Das Getriebeöl von Schaltgetrieben entspre- chend den Angaben in der Wartungstabelle auswechseln.
HINWEIS:
Bei niedrigem Ölstand vor dem Hinzufü-
gen von Öl den Behälter zuerst aufmögliche undichte Stellen untersuchen.Nicht zuviel Öl einfüllen.
F060J01A-AST
o Zündkerzen Beim Einsetzen neuer Zündkerzen darauf achten, daß sie den korrekten Wärmebereichaufweisen. F070C01A-AST
o Motorkühlmittel Das Kühlmittel muß entsprechend der in der Wartungstabelle aufgeführten Wartungsinter-valle ausgewechselt werden.
F070J01A-AST o Bremsklötze, -sättel und -scheiben Die Bremsklötze auf übermäßigen Verschleiß, die Bremsscheiben auf Schlagund Verschleiß und die Bremssättel aufFlüssigkeitsundichtig-keiten prüfen.

5-7
WARTUNG DES FAHRZEUGS

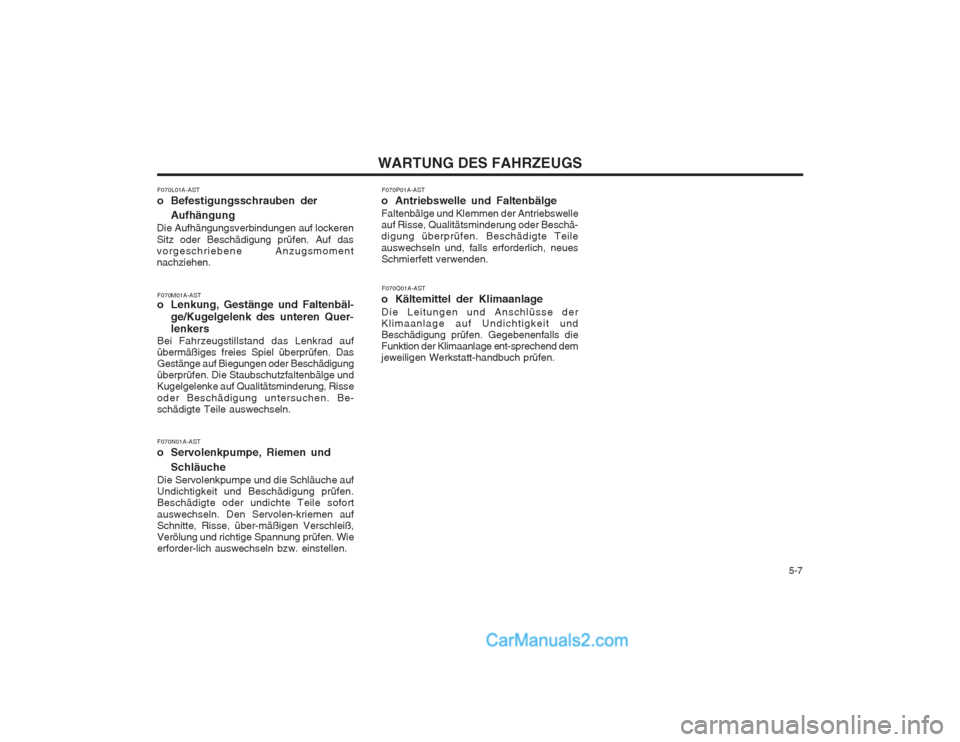

F070Q01A-AST
o Kältemittel der Klimaanlage Die Leitungen und Anschlüsse der Klimaanlage auf Undichtigkeit undBeschädigung prüfen. Gegebenenfalls dieFunktion der Klimaanlage ent-sprechend demjeweiligen Werkstatt-handbuch prüfen.
F070N01A-AST
o Servolenkpumpe, Riemen und Schläuche
Die Servolenkpumpe und die Schläuche auf Undichtigkeit und Beschädigung prüfen.Beschädigte oder undichte Teile sofort auswechseln. Den Servolen-kriemen auf Schnitte, Risse, über-mäßigen Verschleiß,Verölung und richtige Spannung prüfen. Wieerforder-lich auswechseln bzw. einstellen.
F070M01A-AST
o Lenkung, Gestänge und Faltenbäl-
ge/Kugelgelenk des unteren Quer- lenkers
Bei Fahrzeugstillstand das Lenkrad auf übermäßiges freies Spiel überprüfen. DasGestänge auf Biegungen oder Beschädigungüberprüfen. Die Staubschutzfaltenbälge undKugelgelenke auf Qualitätsminderung, Risse oder Beschädigung untersuchen. Be- schädigte Teile auswechseln. F070P01A-AST
o Antriebswelle und Faltenbälge Faltenbälge und Klemmen der Antriebswelle auf Risse, Qualitätsminderung oder Beschä-digung überprüfen. Beschädigte Teile auswechseln und, falls erforderlich, neues Schmierfett verwenden.
F070L01A-AST
o Befestigungsschrauben der
Aufhängung
Die Aufhängungsverbindungen auf lockeren Sitz oder Beschädigung prüfen. Auf das vorgeschriebene Anzugsmomentnachziehen.

6-1
SELBSTHILFE

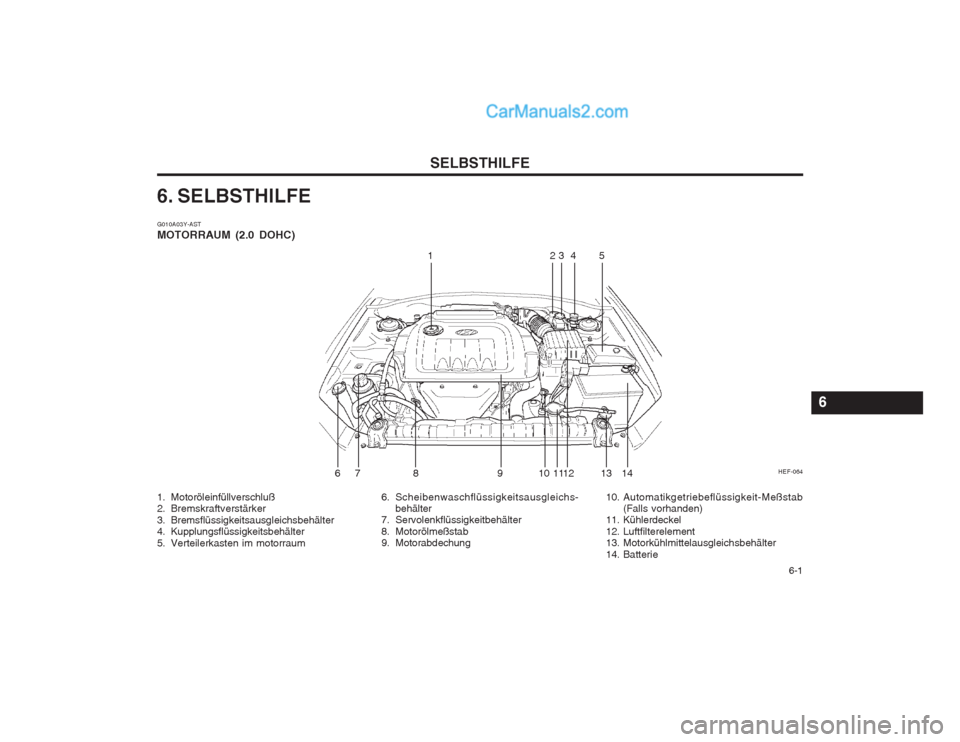

6. SELBSTHILFE G010A03Y-AST MOTORRAUM (2.0 DOHC)
6
6. Scheibenwaschflüssigkeitsausgleichs- behälter
7. Servolenkflüssigkeitbehälter
8. Motorölmeßstab
9. Motorabdechung
1. Motoröleinfüllverschluß
2. Bremskraftverstärker
3. Bremsflüssigkeitsausgleichsbehälter
4. Kupplungsflüssigkeitsbehälter
5. Verteilerkasten im motorraum 10. Automatikgetriebeflüssigkeit-Meßstab
(Falls vorhanden)
11. Kühlerdeckel
12. Luftfilterelement
13. Motorkühlmittelausgleichsbehälter
14. Batterie
12
4
35
67 10 8 HEF-064
12 13 14
911

SELBSTHILFE
6-2

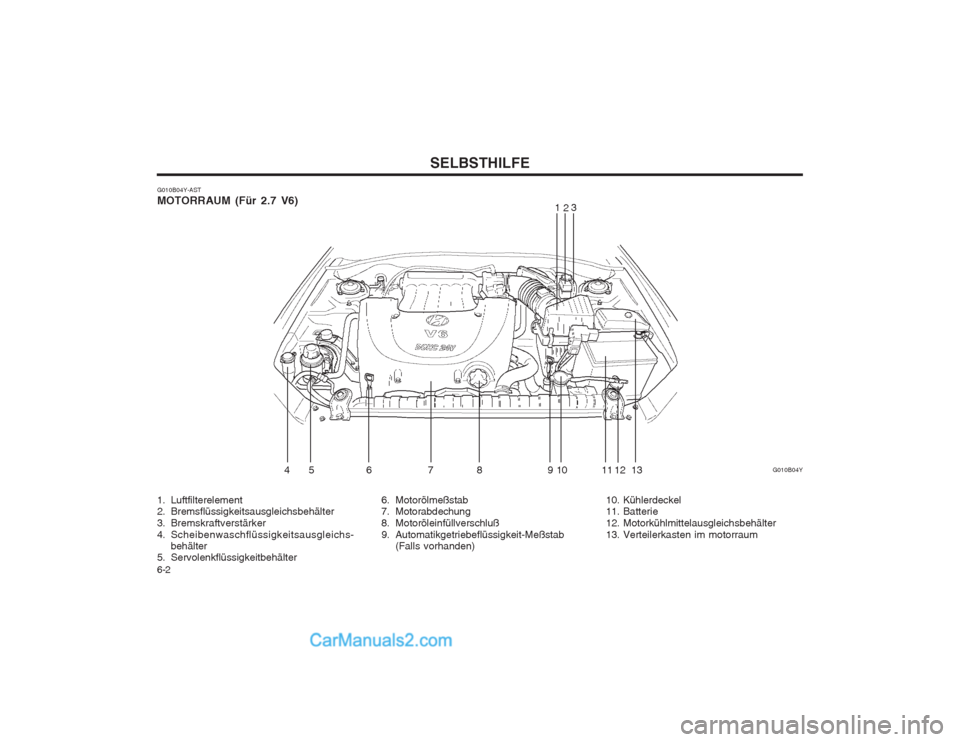

G010B04Y-AST MOTORRAUM (Für 2.7 V6)
G010B04Y
1
23
45 6 7 8 910
11 12 13
6. Motorölmeßstab
7. Motorabdechung
8. Motoröleinfüllverschluß
9. Automatikgetriebeflüssigkeit-Meßstab (Falls vorhanden)
1. Luftfilterelement
2. Bremsflüssigkeitsausgleichsbehälter
3. Bremskraftverstärker
4. Scheibenwaschflüssigkeitsausgleichs-
behälter
5. Servolenkflüssigkeitbehälter 10. Kühlerdeckel
11. Batterie
12. Motorkühlmittelausgleichsbehälter
13. Verteilerkasten im motorraum
