2004 Hyundai Santa Fe Betriebsanleitung (in German)

1- 38 ELGENSCHAFTEN DES HYUNDAI
B240A01O

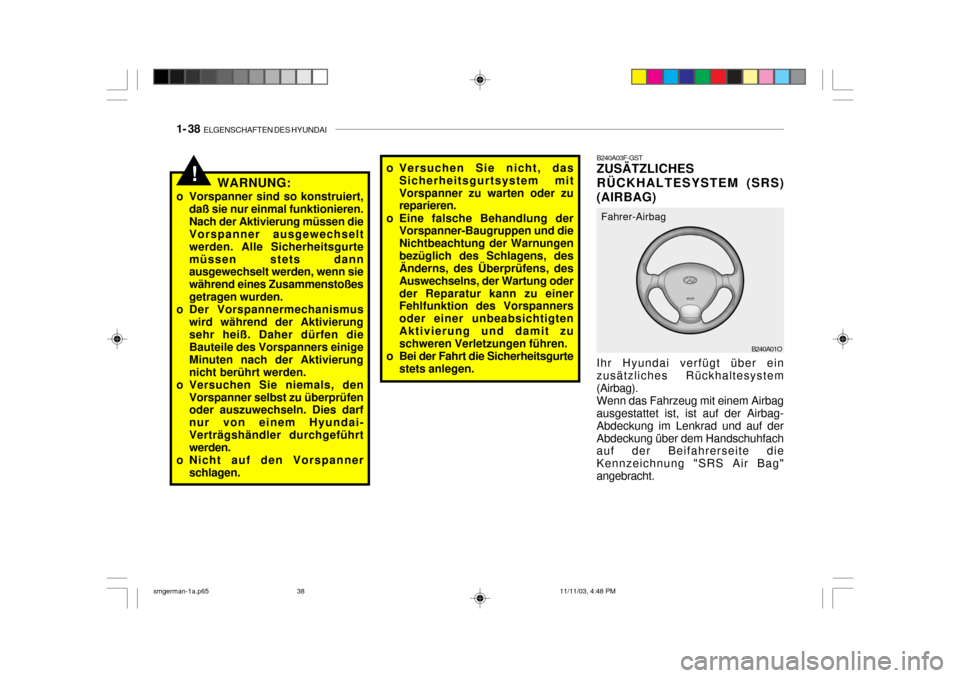

B240A03F-GST ZUSÄTZLICHES RÜCKHALTESYSTEM (SRS)
(AIRBAG) Ihr Hyundai verfügt über ein zusätzliches Rückhaltesystem (Airbag). Wenn das Fahrzeug mit einem Airbag ausgestattet ist, ist auf der Airbag- Abdeckung im Lenkrad und auf derAbdeckung über dem Handschuhfach auf der Beifahrerseite die Kennzeichnung "SRS Air Bag"angebracht. Fahrer-Airbag
!WARNUNG:
o Vorspanner sind so konstruiert, daß sie nur einmal funktionieren. Nach der Aktivierung müssen die Vorspanner ausgewechselt werden. Alle Sicherheitsgurtemüssen stets dann ausgewechselt werden, wenn sie während eines Zusammenstoßesgetragen wurden.
o Der Vorspannermechanismus
wird während der Aktivierungsehr heiß. Daher dürfen die Bauteile des Vorspanners einige Minuten nach der Aktivierungnicht berührt werden.
o Versuchen Sie niemals, den Vorspanner selbst zu überprüfen oder auszuwechseln. Dies darf nur von einem Hyundai-Verträgshändler durchgeführt werden.
o Nicht auf den Vorspanner schlagen.
o Versuchen Sie nicht, das
Sicherheitsgurtsystem mit Vorspanner zu warten oder zu reparieren.
o Eine falsche Behandlung der Vorspanner-Baugruppen und die Nichtbeachtung der Warnungenbezüglich des Schlagens, des Änderns, des Überprüfens, des Auswechselns, der Wartung oderder Reparatur kann zu einer Fehlfunktion des Vorspanners oder einer unbeabsichtigtenAktivierung und damit zu schweren Verletzungen führen.
o Bei der Fahrt die Sicherheitsgurte stets anlegen.
smgerman-1a.p65 11/11/03, 4:48 PM
38

ELGENSCHAFTEN DES HYUNDAI 1- 39

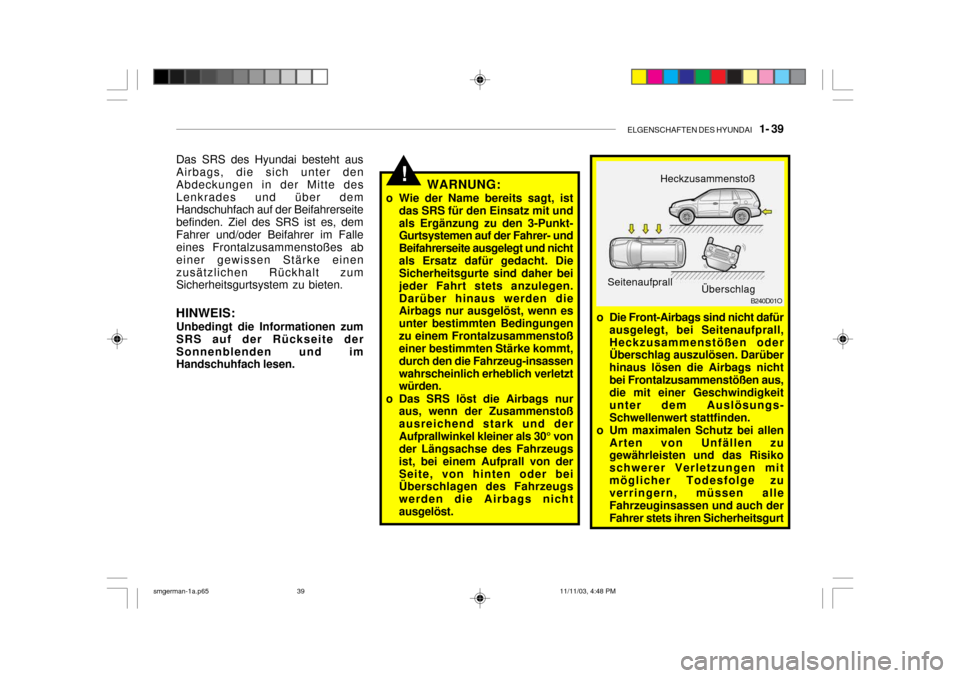

!WARNUNG:
o Wie der Name bereits sagt, ist das SRS für den Einsatz mit und als Ergänzung zu den 3-Punkt- Gurtsystemen auf der Fahrer- und Beifahrerseite ausgelegt und nichtals Ersatz dafür gedacht. Die Sicherheitsgurte sind daher bei jeder Fahrt stets anzulegen.Darüber hinaus werden die Airbags nur ausgelöst, wenn es unter bestimmten Bedingungenzu einem Frontalzusammenstoß einer bestimmten Stärke kommt, durch den die Fahrzeug-insassenwahrscheinlich erheblich verletzt würden.
o Das SRS löst die Airbags nur aus, wenn der Zusammenstoß ausreichend stark und derAufprallwinkel kleiner als 30° von der Längsachse des Fahrzeugs ist, bei einem Aufprall von derSeite, von hinten oder bei Überschlagen des Fahrzeugs werden die Airbags nichtausgelöst.
Das SRS des Hyundai besteht aus Airbags, die sich unter den Abdeckungen in der Mitte desLenkrades und über dem Handschuhfach auf der Beifahrerseite befinden. Ziel des SRS ist es, demFahrer und/oder Beifahrer im Falle eines Frontalzusammenstoßes ab einer gewissen Stärke einenzusätzlichen Rückhalt zum Sicherheitsgurtsystem zu bieten.
HINWEIS: Unbedingt die Informationen zum SRS auf der Rückseite derSonnenblenden und im Handschuhfach lesen.
B240D01O
o Die Front-Airbags sind nicht dafür ausgelegt, bei Seitenaufprall, Heckzusammenstößen oder Überschlag auszulösen. Darüber hinaus lösen die Airbags nichtbei Frontalzusammenstößen aus, die mit einer Geschwindigkeit unter dem Auslösungs-Schwellenwert stattfinden.
o Um maximalen Schutz bei allen Arten von Unfällen zu gewährleisten und das Risiko schwerer Verletzungen mitmöglicher Todesfolge zu verringern, müssen alle Fahrzeuginsassen und auch derFahrer stets ihren Sicherheitsgurt
Seitenaufprall
Heckzusammenstoß
Überschlag
smgerman-1a.p65 11/11/03, 4:48 PM
39

1- 40 ELGENSCHAFTEN DES HYUNDAI
B240B02L
Die SRS Servicewarnanzeige (SRI)
auf der Instrumententafel blinkt etwa sechs Sekunden lang auf und gehtaus, nachdem der Zündschlüssel auf "ON" gedreht oder nachdem der Mo- tor angelassen wurde.

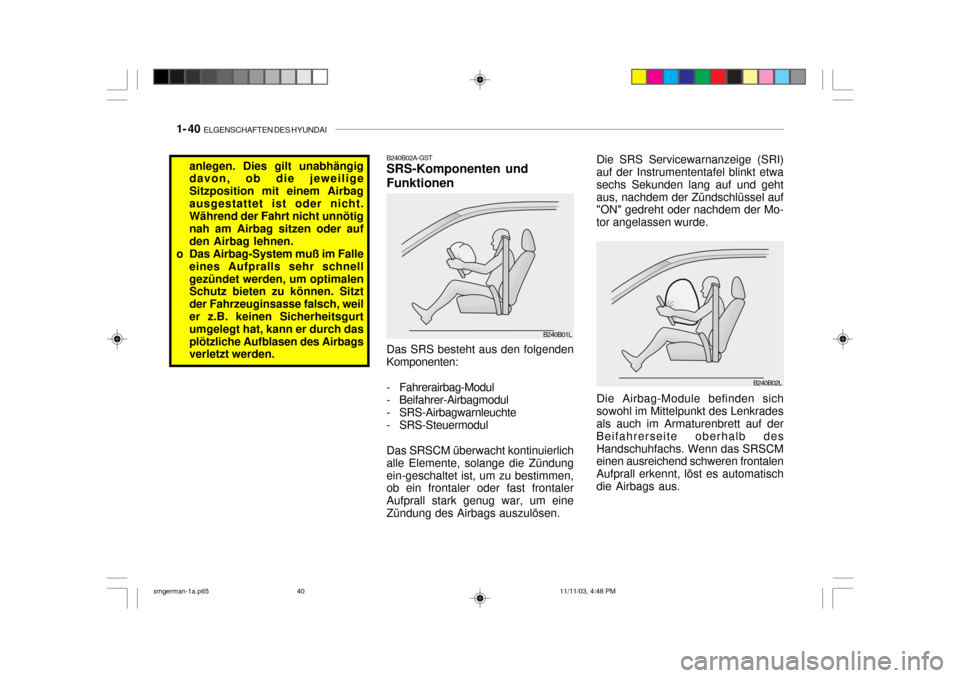

Die Airbag-Module befinden sich
sowohl im Mittelpunkt des Lenkrades als auch im Armaturenbrett auf der Beifahrerseite oberhalb desHandschuhfachs. Wenn das SRSCM einen ausreichend schweren frontalen Aufprall erkennt, löst es automatischdie Airbags aus.
anlegen. Dies gilt unabhängig davon, ob die jeweilige Sitzposition mit einem Airbagausgestattet ist oder nicht. Während der Fahrt nicht unnötig nah am Airbag sitzen oder aufden Airbag lehnen.
o Das Airbag-System muß im Falle eines Aufpralls sehr schnellgezündet werden, um optimalen Schutz bieten zu können. Sitzt der Fahrzeuginsasse falsch, weiler z.B. keinen Sicherheitsgurt umgelegt hat, kann er durch das plötzliche Aufblasen des Airbags verletzt werden. B240B02A-GSTSRS-Komponenten und Funktionen Das SRS besteht aus den folgenden Komponenten:
- Fahrerairbag-Modul
- Beifahrer-Airbagmodul
- SRS-Airbagwarnleuchte
- SRS-Steuermodul Das SRSCM überwacht kontinuierlichalle Elemente, solange die Zündungein-geschaltet ist, um zu bestimmen, ob ein frontaler oder fast frontaler Aufprall stark genug war, um eineZündung des Airbags auszulösen.
B240B01L
smgerman-1a.p65 11/11/03, 4:48 PM
40

ELGENSCHAFTEN DES HYUNDAI 1- 41

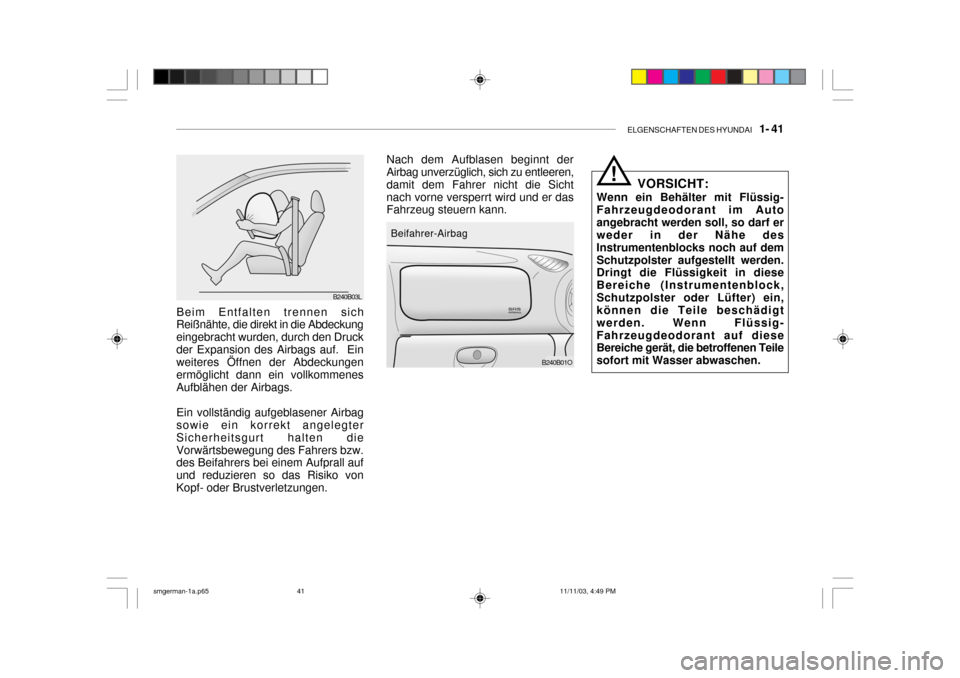

Nach dem Aufblasen beginnt der Airbag unverzüglich, sich zu entleeren, damit dem Fahrer nicht die Sichtnach vorne versperrt wird und er das Fahrzeug steuern kann.
B240B01O
Beifahrer-Airbag
B240B03L
Beim Entfalten trennen sich
Reißnähte, die direkt in die Abdeckung eingebracht wurden, durch den Druckder Expansion des Airbags auf. Ein weiteres Öffnen der Abdeckungen ermöglicht dann ein vollkommenesAufblähen der Airbags.
Ein vollständig aufgeblasener Airbag
sowie ein korrekt angelegterSicherheitsgurt halten dieVorwärtsbewegung des Fahrers bzw. des Beifahrers bei einem Aufprall auf und reduzieren so das Risiko vonKopf- oder Brustverletzungen. VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Autoangebracht werden soll, so darf er weder in der Nähe des Instrumentenblocks noch auf demSchutzpolster aufgestellt werden. Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock,Schutzpolster oder Lüfter) ein, können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereiche gerät, die betroffenen Teile sofort mit Wasser abwaschen.
!
smgerman-1a.p65 11/11/03, 4:49 PM
41

1- 42 ELGENSCHAFTEN DES HYUNDAI

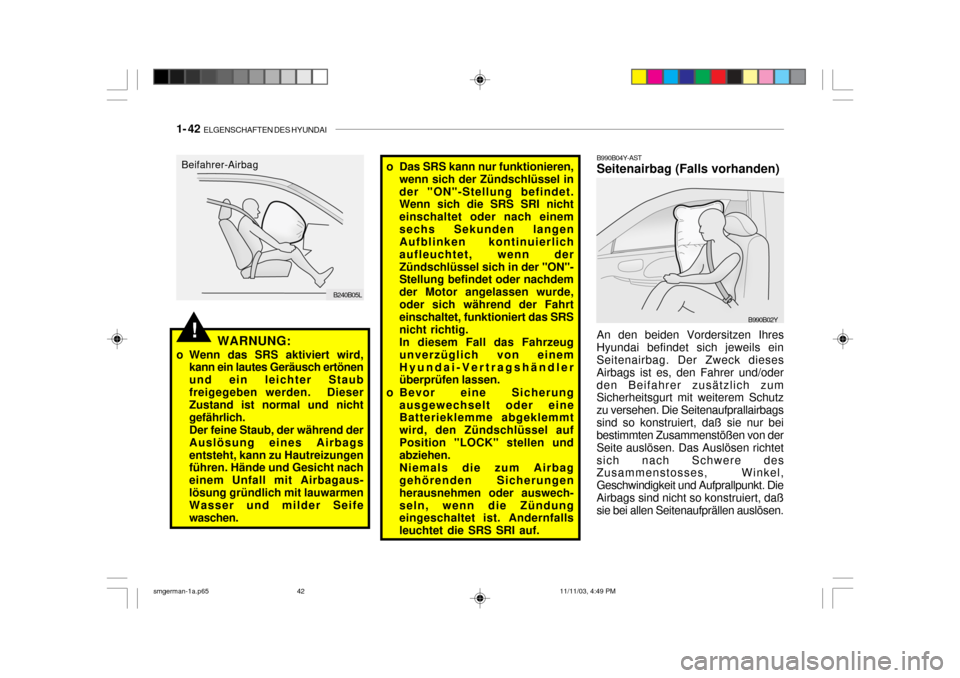

An den beiden Vordersitzen Ihres
Hyundai befindet sich jeweils ein Seitenairbag. Der Zweck dieses Airbags ist es, den Fahrer und/oderden Beifahrer zusätzlich zum Sicherheitsgurt mit weiterem Schutz zu versehen. Die Seitenaufprallairbagssind so konstruiert, daß sie nur bei bestimmten Zusammenstößen von der Seite auslösen. Das Auslösen richtetsich nach Schwere des Zusammenstosses, Winkel, Geschwindigkeit und Aufprallpunkt. DieAirbags sind nicht so konstruiert, daß sie bei allen Seitenaufprällen auslösen. B990B04Y-ASTSeitenairbag (Falls vorhanden)
B990B02Y
!
B240B05L
WARNUNG:
o Wenn das SRS aktiviert wird, kann ein lautes Geräusch ertönen und ein leichter Staubfreigegeben werden. Dieser Zustand ist normal und nicht gefährlich.Der feine Staub, der während derAuslösung eines Airbagsentsteht, kann zu Hautreizungen führen. Hände und Gesicht nach einem Unfall mit Airbagaus-lösung gründlich mit lauwarmen Wasser und milder Seife waschen.
Beifahrer-Airbag
o Das SRS kann nur funktionieren,
wenn sich der Zündschlüssel in der "ON"-Stellung befindet. Wenn sich die SRS SRI nicht einschaltet oder nach einemsechs Sekunden langen Aufblinken kontinuierlich aufleuchtet, wenn derZündschlüssel sich in der "ON"- Stellung befindet oder nachdem der Motor angelassen wurde,oder sich während der Fahrt einschaltet, funktioniert das SRS nicht richtig.In diesem Fall das Fahrzeugunverzüglich von einemHyundai-Vertragshändler überprüfen lassen.
o Bevor eine Sicherung ausgewechselt oder eineBatterieklemme abgeklemmt wird, den Zündschlüssel aufPosition "LOCK" stellen und abziehen. Niemals die zum Airbag gehörenden Sicherungen herausnehmen oder auswech-seln, wenn die Zündung eingeschaltet ist. Andernfalls leuchtet die SRS SRI auf.
smgerman-1a.p65 11/11/03, 4:49 PM
42

ELGENSCHAFTEN DES HYUNDAI 1- 43
verhindern, müssen beide Insassen auf den Vordersitzen inaufrechter Position mit korrekt angelegtem Sicherheitsgurt sitzen. Die Hände des Fahrersmüssen auf dem Lenkrad in der 9-Uhr/3-Uhr-Stellung liegen. Die Arme und Hände des Beifahrerssollten im Schoß liegen.
o Keine zusätzlichen Sitzbezüge verwenden.
o Die Verwendung von Sitzbezügen kann die Wirkung des Systemsbeeinträchtigen.
o Keine Zubehörteile an der Seite oder in der Nähe des Seitenairbags anbrin-gen.
o Keine zu große Kraft auf die Seite des Sitzes einwirken lassen.
o Keine Gegenstände (Schirm, Tasche usw.) zwischen Vordertürund Vordersitz legen. Solche Gegenstände können wieProjektile weggeschleudert werden und Verletzungen verursachen, wenn derzusätzliche Seitenairbag ausgelöst wird.
!
HTB072
Seitenairbag sensor
WARNUNG:
o Der Seiten-Airbag ist nur als Ergänzung des Dreipunkt- Sicherheitsgurtsystems gedacht und soll dieses nicht ersetzen.Daher müssen bei jeder Fahrt unbedingt die Sicherheitsgurte angelegt werden. Die Airbagszünden nur bei bestimmten Seitenaufprallbedingungen, die so schwer sind, daß eineernsthafte Verletzungsgefahr für die Insassen besteht.
o Damit das Seitenairbagsystem einwandfrei funktionieren kann und um Verletzungen durch dasAuslösen des Seitenairbags zu
B240C01HP-GST Pflege des SRS Das SRS ist so gut wie wartungsfrei und enthält keine Komponenten, dievom Besitzer gefahrenlos selbst gewartet werden können. Das gesamte SRS System muß von einemzugelassenen Hyundai-Händler zehn Jahre nach dem Herstellungsdatum nachgesehen werden. Jegliche Arbeiten am Airbag-System, wie zum Beispiel Entfernen, Installieren, Reparieren oder jegliche anderen Arbeiten am Lenkrad müssenvon einem qualifizierten Hyundai- Mechaniker vorgenommen werden. Eine unsachgemäße Handhabung des Airbag-Systems kann schwerwiegende Verletzungen zur Folge haben.
o Um ein unbeabsichtigtes
Auslösen des Seitenairbags zuverhindern, der zu Verletzungenführen kann, darf der Seitenairbagsensor keinen Stößen ausgesetzt werden, wenndie Zündung eingeschaltet ist.
smgerman-1a.p65 11/11/03, 4:49 PM
43

1- 44 ELGENSCHAFTEN DES HYUNDAI

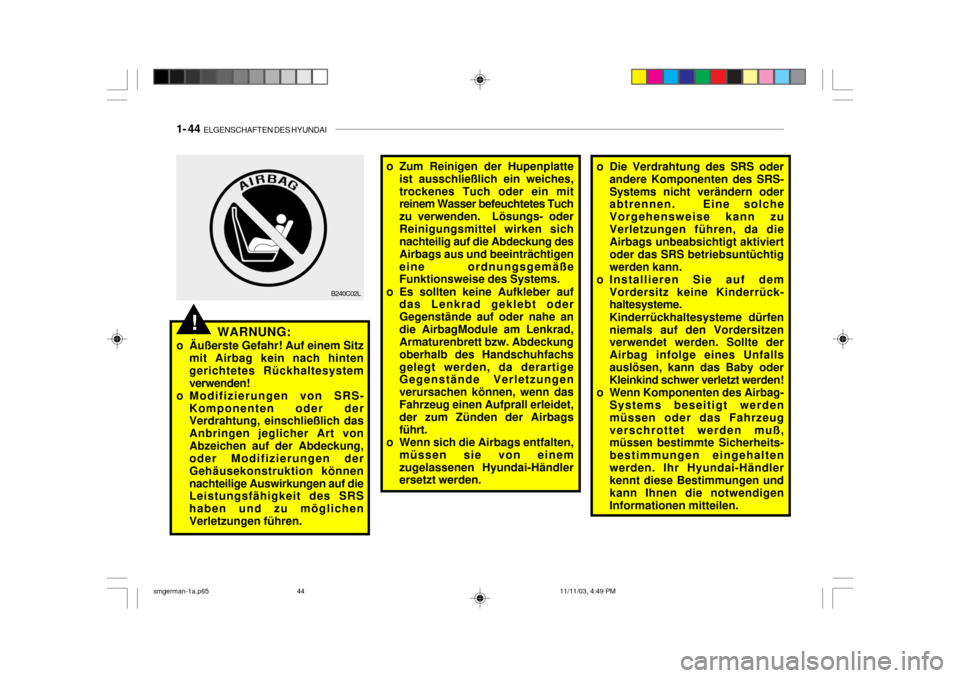

o Die Verdrahtung des SRS oder
andere Komponenten des SRS- Systems nicht verändern oder abtrennen. Eine solche Vorgehensweise kann zuVerletzungen führen, da die Airbags unbeabsichtigt aktiviert oder das SRS betriebsuntüchtigwerden kann.
o Installieren Sie auf dem Vordersitz keine Kinderrück- haltesysteme. Kinderrückhaltesysteme dürfen niemals auf den Vordersitzen verwendet werden. Sollte der Airbag infolge eines Unfallsauslösen, kann das Baby oder Kleinkind schwer verletzt werden!
o Wenn Komponenten des Airbag- Systems beseitigt werden müssen oder das Fahrzeugverschrottet werden muß, müssen bestimmte Sicherheits- bestimmungen eingehaltenwerden. Ihr Hyundai-Händler kennt diese Bestimmungen und kann Ihnen die notwendigenInformationen mitteilen.
!
B240C02L
WARNUNG:
o Äußerste Gefahr! Auf einem Sitz mit Airbag kein nach hinten gerichtetes Rückhaltesystemverwenden!
o Modifizierungen von SRS-
Komponenten oder der Verdrahtung, einschließlich das Anbringen jeglicher Art vonAbzeichen auf der Abdeckung, oder Modifizierungen der Gehäusekonstruktion könnennachteilige Auswirkungen auf die Leistungsfähigkeit des SRS haben und zu möglichenVerletzungen führen.
o Zum Reinigen der Hupenplatteist ausschließlich ein weiches, trockenes Tuch oder ein mit reinem Wasser befeuchtetes Tuch zu verwenden. Lösungs- oderReinigungsmittel wirken sich nachteilig auf die Abdeckung des Airbags aus und beeinträchtigeneine ordnungsgemäße Funktionsweise des Systems.
o Es sollten keine Aufkleber auf das Lenkrad geklebt oder Gegenstände auf oder nahe andie AirbagModule am Lenkrad, Armaturenbrett bzw. Abdeckung oberhalb des Handschuhfachsgelegt werden, da derartige Gegenstände Verletzungen verursachen können, wenn dasFahrzeug einen Aufprall erleidet, der zum Zünden der Airbags führt.
o Wenn sich die Airbags entfalten, müssen sie von einemzugelassenen Hyundai-Händler ersetzt werden.
smgerman-1a.p65 11/11/03, 4:49 PM
44

ELGENSCHAFTEN DES HYUNDAI 1- 45

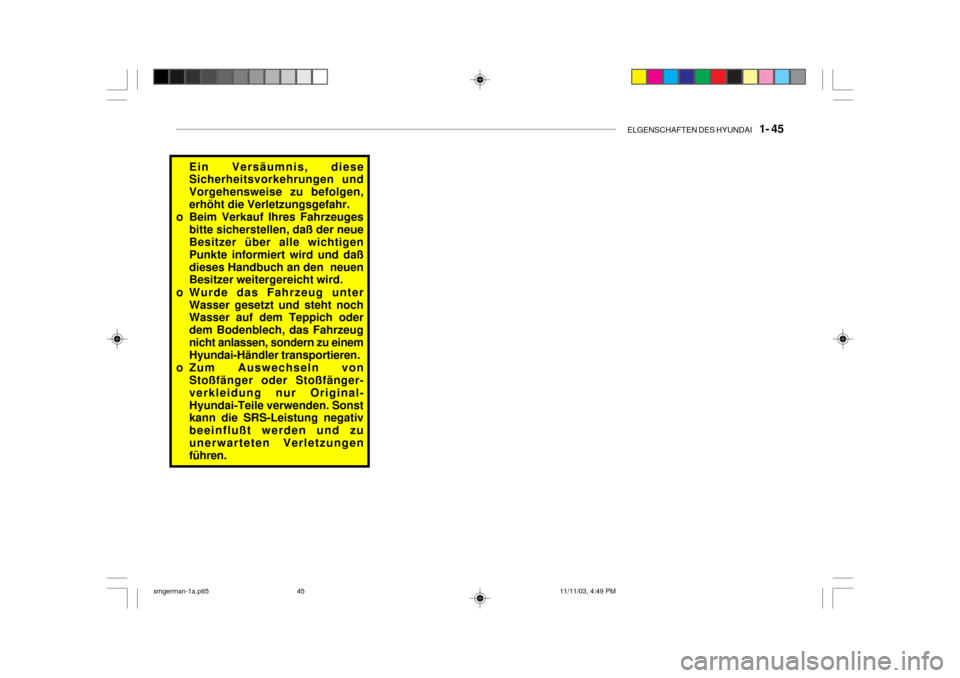

Ein Versäumnis, diese Sicherheitsvorkehrungen und Vorgehensweise zu befolgen,erhöht die Verletzungsgefahr.
o Beim Verkauf Ihres Fahrzeuges bitte sicherstellen, daß der neue Besitzer über alle wichtigen Punkte informiert wird und daßdieses Handbuch an den neuen Besitzer weitergereicht wird.
o Wurde das Fahrzeug unter Wasser gesetzt und steht nochWasser auf dem Teppich oder dem Bodenblech, das Fahrzeug nicht anlassen, sondern zu einem Hyundai-Händler transportieren.
o Zum Auswechseln von Stoßfänger oder Stoßfänger-verkleidung nur Original-Hyundai-Teile verwenden. Sonst kann die SRS-Leistung negativ beeinflußt werden und zuunerwarteten Verletzungen führen.
