2- 8 FAHREN MIT DEM HYUNDAI
HINWEIS:
o Zum Schalten in den Rückwärtsgang den Hebel zunächst min. 3 Sekunden imLeerlauf lassen, nachdem das Fahrzeug zuvor völlig zum Stillstand gekommen ist. Dannden Hebel in die Rückwärtsgangposition schalten.
o Bei kalter Witterung ist die Schaltung manchmal schwergängig, wenn dasGetriebeöl noch nicht ausreichend erwärmt ist. Dies ist normal und beschädigt dasGetriebe nicht.
o Wenn Sie zum Stillstand kommen und der erste Gang oder derRückwärtsgang nur schwer eingelegt werden können, schalten Sie in den Leerlauf undlassen das Kupplungspedal los. Treten Sie dann das Kupplungspedal durch undschalten in den ersten oder Rückwärtsgang.
o Verwenden Sie den Schalthebel nicht als Handablage während der Fahrt, da dadurch dieGetriebeschaltgabeln vorzeitig abgenutzt werden können. VORSICHT:
Beim Herunterschalten vom 5. in den 4. Gang darauf achten, daß Sienicht verse-hentlich den Schalthebel so weit zur Seite drücken, daß der 2. Gang eingelegt wird. Ein derartigdrastisches Herunterschalten kann dazu führen, daß die Motordrehzahl so stark ansteigt, daß die Anzeigedes Drehzahlmessers (falls vorhanden) in den roten Bereich gerät. Ein solches Überdrehen desMotors kann Motorschäden verursachen.
C070A02A-ASTSCHALTHEBEL (SCHALTGETRIEBE) Dieses Fahrzeug verfügt über ein kon- ventionelles Schaltschema. Dieses ist auf dem Schalthebelknauf dargestellt.Das Schaltgetriebe ist in allen Vorwärtsgängen vollständig synchronisiert, so daß ein leichtesHoch- bzw. Herunterschalten gewährleistet ist.
C070A01O
!
smgerman-2.p65
11/11/03, 4:42 PM
8

FAHREN MIT DEM HYUNDAI 2- 9
C070D02O-AST Fahrhinweise
o An Abhängen niemals den Gang
heraus-nehmen und das Fahrzeug im Leerlauf fahren. Dies ist extrem gefährlich. Grundsätzlich einenGang eingelegt lassen.
o Die Bremsen nicht übermäßig bean-
spruchen. Dies kann zu Überhitzung und Fehlfunktion der Bremsen führen. Stattdessen anlangen Abhängen abbremsen und in einen niedrigeren Gang schalten. Dadurch wird das Bremsen des Fahrzeugs durch die Bremswirkung das Motors unterstützt.
o Vor dem Schalten in einen niedrigeren Gang abbremsen. Auf diese Weise läßt sich einÜberdrehen des Motors, das zu Beschädigungen führen kann, vermeiden.
o Bei Seitenwind langsamer fahren. Auf diese Weise wird eine bessereKontrolle über das Fahrzeuggewährleistet.
C070B01A-AST Verwenden der Kupplung Vor dem Schalten muß die Kupplung voll durchgetreten und danach langsam freigegeben werden. Das Kupplungspedal darf erst dann wiederbenutzt werden, wenn es vollständig in die ursprüngliche Position zurückgekehrt ist. Beim Fahren nichtden Fuß auf dem Kupplungspedal lassen. Dies führt zu unnötiger Abnutzung. Die Kupplung nichtteilweise treten, um das Fahrzeug an einer Steigung zu halten. Dies führt zu unnötigem Verschleiß. Zum Haltendes Fahrzeugs an einer Steigung die Handbremse verwenden. Das Kupplungspedal nicht schnell undwiederholt niedertreten.
C070E02A-GST EMPFOHLENE SCHALTPUNKTE
Schaltenvon - in
1-2 2-3 3-4 4-5
Empfohlene
Geschwindigkeit km/h (mph)
20 (15) 40 (25) 55 (35) 75 (45)
Die oben dargestellten Schaltpunkte werden für größte Kraftstoffersparnis und optimale Leistung empfohlen.
smgerman-2.p65 11/11/03, 4:42 PM
9

2- 10 FAHREN MIT DEM HYUNDAI
!
C090A01O

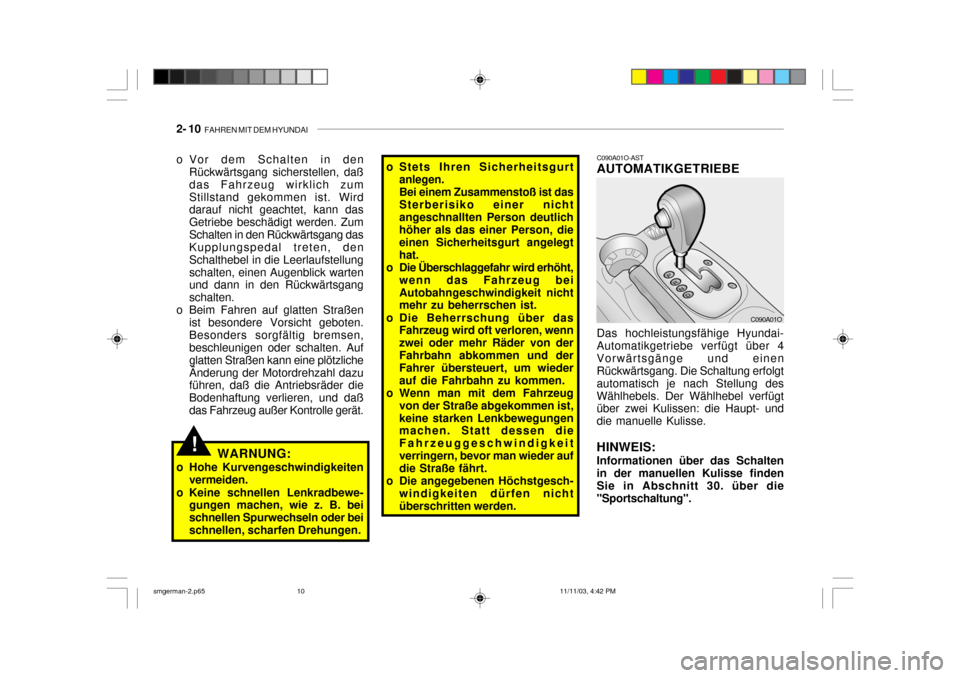

Das hochleistungsfähige Hyundai- Automatikgetriebe verfügt über 4Vorwärtsgänge und einen Rückwärtsgang. Die Schaltung erfolgt automatisch je nach Stellung desWählhebels. Der Wählhebel verfügt über zwei Kulissen: die Haupt- und die manuelle Kulisse. HINWEIS: Informationen über das Schalten in der manuellen Kulisse finden Sie in Abschnitt 30. über die "Sportschaltung".
C090A01O-AST AUTOMATIKGETRIEBE
o Stets Ihren Sicherheitsgurt
anlegen. Bei einem Zusammenstoß ist dasSterberisiko einer nichtangeschnallten Person deutlich höher als das einer Person, die einen Sicherheitsgurt angelegthat.
o Die Überschlaggefahr wird erhöht, wenn das Fahrzeug beiAutobahngeschwindigkeit nicht mehr zu beherrschen ist.
o Die Beherrschung über das Fahrzeug wird oft verloren, wenn zwei oder mehr Räder von derFahrbahn abkommen und der Fahrer übersteuert, um wieder auf die Fahrbahn zu kommen.
o Wenn man mit dem Fahrzeug von der Straße abgekommen ist,keine starken Lenkbewegungen machen. Statt dessen die Fahrzeuggeschwindigkeitverringern, bevor man wieder auf die Straße fährt.
o Die angegebenen Höchstgesch- windigkeiten dürfen nichtüberschritten werden.
o Vor dem Schalten in den
Rückwärtsgang sicherstellen, daß das Fahrzeug wirklich zumStillstand gekommen ist. Wird darauf nicht geachtet, kann das Getriebe beschädigt werden. ZumSchalten in den Rückwärtsgang das Kupplungspedal treten, den Schalthebel in die Leerlaufstellungschalten, einen Augenblick warten und dann in den Rückwärtsgang schalten.
o Beim Fahren auf glatten Straßen ist besondere Vorsicht geboten.Besonders sorgfältig bremsen, beschleunigen oder schalten. Auf glatten Straßen kann eine plötzlicheÄnderung der Motordrehzahl dazu führen, daß die Antriebsräder die Bodenhaftung verlieren, und daßdas Fahrzeug außer Kontrolle gerät.
WARNUNG:
o Hohe Kurvengeschwindigkeiten vermeiden.
o Keine schnellen Lenkradbewe- gungen machen, wie z. B. beischnellen Spurwechseln oder beischnellen, scharfen Drehungen.
smgerman-2.p65 11/11/03, 4:42 PM
10

FAHREN MIT DEM HYUNDAI 2- 11
In der Hauptkulisse verfügt der Wählhebel über 4 Positionen; vor Verstellen des Wählhebels muß immerder Knopf auf dem Hebel gedrückt werden (um versehentliches Schalten zu vermeiden). HINWEIS:
Beim Schalten muß der Knopf am Wählhebel gedrückt und das Bremspedal getreten sein. Beim Schalten den Knopf drücken. Nur dann läßt sich der Wählhebel frei bewegen.
Die ersten Schaltungen bei einem neuen Fahrzeug bzw. nach Aus- und Wiedereinbau der Batterie kannetwas "haken". Dies ist normal und gibt sich nach wenigen Schaltvorgängen über dasGetriebesteuermodul (T.C.M) von ganz alleine.
C090A02L
VORSICHT:
Während des Fahrens den
Wählhebel nie in eine der Positionen "R" oder "P" schalten. C090B01A-AST Die Funktionen der einzelnen Fahrstufen
o P (Parkstellung): Sie wird zum Parken oder beim Anlassen des Motors gewählt; den Wählhebel in die Position "P" schalten.Beim Parken des Fahrzeugs grundsätzlich die Handbremse anziehen und den Wählhebel in diePosition "P" schieben.
VORSICHT:
Den Wählhebel erst in Position "P"(Parken) schieben, nachdem dasFahrzeug vollständig zum Stillstand gekommen ist. Wird diese Vorsichtsmaßnahme nicht beachtet,kann es zu schweren Getriebeschäden kommen.
!
Die Anzeigen auf dem Armaturenbrett
zeigen die Stellung des Wählhebels nach Einschalten der Zündung (ON). In der Stellung "D" wird der derzeitbenzeit benutzte Gang grün angezeigt.!
smgerman-2.p65 11/11/03, 4:42 PM
11

2- 12 FAHREN MIT DEM HYUNDAI
NACH OBEN (+) : Durch Stellen des
Hebels um eine Position nach vorne schaltet das Getriebe einen Gangherauf.
NACH UNTEN (-) : Durch Ziehen des
Hebels durch eine Position nach unten schaltet das Getriebe einen Gang herunter.
GANG ÜBERSPRINGEN : Wird der
Wählhebel zweimal schnellhintereinander nach vorne oderhinten bewegt, können Sie hierdurch einen Gang über - springen, d.h. vom ersten in den dritten Gangbzw. vom dritten in den ersten Gang schalten.
C090F01O-GSTSportschaltung
Die Sportschaltung wählt man, indem
der Wählhebel von der "D" Stellung in der Hauptkulisse in die manuelle Kulisse geschaltet wird; dies kann bei stehendem oder fahrendem Fahrzeugerfolgen. Um zurück auf "D" zu schalten, bringen Sie den Wählhebel zurück in die Hauptkulisse.
Bei der Sportschaltung können Sie
den Gangwechsel durch Stellen desWählhebels nach vorn und hintenmanuell - und dadurch schneller- durchführen. Im Gegensatz zu einem manuellen Schaltgetriebe ermöglichtdie Sportschaltung den Gangwechsel bei getretenem Gaspedal. C090F01O
C090C01A-AST
o R (Rückwärtsstufe): Diese Stellung wird zum Rückwärtsfahren verwendet. Vor der Wahl des Fahrbereichs "R" muß das Fahrzeug vollständig zum Stillstandgekommen sein. C090D01A-AST
o N (Neutralstellung): Sie wird zum Anlassen oder Abstellen des Motors bei angezogener Handbremse gewählt. Befindet sich der Wählhebel in dieser Position, istdie Verbindung zwischen Antriebswelle und Motor unterbrochen. C090E01O-GST
o D (Fahren): Sie wird zum normalen Fahren gewählt. Das Getriebe schaltet automatisch durch eine 4-Gang-Folge.
smgerman-2.p65
11/11/03, 4:42 PM
12

FAHREN MIT DEM HYUNDAI 2- 13
VORSICHT:
o Bei der Sportschaltung erfolgt das Heraufschalten nicht automatisch, d.h. der Fahrer mußje nach den Straßenbedingungen selber weiterschalten und dabel darauf achten, daß dieMotordrehzahl unterhalb des roten Bereichs bleibt.
o Wird der Wählhebel zweimal hintereinader schnell nach hintenbewegt (-), kann hierdurch ein Gang übersprungen werden, d.h.Sie schalten vom dritten in den ersten, vom vierten in den zweiten. Da jedoch plötzlichesAbbremsen und/oder schnelles Beschleunigen zu einem Traktionsverlust führen kann,sollten Sie nur sehr vorsichtig und unter Berücksichtigung der Fahrgeschwindigkeit herunter-schalten.! HINWEIS:
o Bei der Sportschaltung können nur die vier Vorwärtsgänge gewählt werden. ZumRückwärtsfahren oder Einparken des Fahrzeugs muß der Wählhebel auf "R" bzw. "P"gestellt werden.
o Bei der Sportschaltung schaltet das Getriebe bei Abbremsen des Fahrzeugs automatisch herunter. Bei Stopp des Fahrzeugs istautomatisch der 1. Gang gewählt.
o Um die Fahrzeugleistung und-
sicherheit nicht zubeeinträchtigen, lassen sich in manchen Fällen einige Schaltvorgänge über denWählhebel nicht ausführen.
o Beim Anfahren auf glattem Boden muß der Wählhebel nach oben (+) gestellt werden. Hierdurch schaltet das Getriebe in den 2.Gang, was die Fahreigenschaften auf rutschigem Untergrund verbessert. Um in den 1. Gangzurückzuschalten, wird der Wählhebel nach unten (-) gestellt. C090H01L-GSTHINWEIS:
o Aus Gründen der Sicherheit sollte
das Bremspedal bei Schalten von "N" oder "P" in einen Vorwärts- oder Rückwärtsgang getreten sein.
o Um den Wählhebel von der Parkposition "P" in eine andereStellung zu bringen, muß derZündschlüssel eingeschaltet (ON) und das Bremspedal voll getreten sein.
o Das Schalten zwischen
Positionen "R", "N", "D" und "P"ist immer möglich. Um eine Beschädigung des Getriebes auszuschließen, muß dasFahrzeug jedoch vollständig zum Stillstand gekommen sein.
smgerman-2.p65 11/11/03, 4:42 PM
13

2- 14 FAHREN MIT DEM HYUNDAI
C090I01L-GST
VORSICHT:
o Nur dann in die Rückwärtsstufe "R" oder in die Parkstellung "P" schalten, nur wenn das Fahrzeug vollständig stillsteht.
o Den Motor im Rückwärtsgang oder in einem der Vorwärtsgängenicht mit betätigten Bremsenbeschleunigen!
o Beim Umschalten von "P" oder "N" in die Stellungen "R" oder "D" muß immer die Fußbremse getreten sein.
o Statt der Handbremse nicht die Parkstellung "P" verwenden.Auch beim nur kurzzeitigenVerlassen des Fahrzeugs grundsätzlich die Handbremse anziehen, das Getriebe in dieParkstellung "P" schalten und die Zündung ausschalten. Das Fahrzeug bei laufendem Motornie unbeobachtet lassen.
o Regelmäßig den Getriebeölstand für das automatische Getriebe überprüfen und, falls erforderlich, Öl nachfüllen.
! C090N02O-AST Nützliche Fahrhinweise
o Bei getretenem Gaspedal niemals den Wählhebel von der Position"P" oder "N" in eine andere Stellung schalten.
o Beim Fahren den Wählhebel niemals in die Stellung "P" bringen.
o Vor dem Schalten in die Stellung "R" sicherstellen, daß sich dasFahrzeug im Stillstand befindet.
o Abfahrten niemals im Leerlauf
vornehmen. Dies ist extremgefährlich. Bei Gefälle grundsätzlich mit eingelegtem Gang fahren.
o Die Bremsen nicht übermäßig bean- spruchen. Andernfalls kann es zuÜberhitzung und Fehlfunktion kommen. Stattdessen beimBefahren eines langen Gefälles abbremsen und in einen niedrigeren Gang schalten. Hierbei trägt dieMotorbremswirkung zum Zurückhalten des Fahrzeugs bei.
o Vor dem Schalten in einen niedrigeren Gang abbremsen. Andernfalls kann nicht in einenniedrigeren Gang geschaltet werden. o Grundsätzlich die Handbremse
verwenden. Zum Parken reicht es nicht aus, das Automatikgetriebein die Position "P" zu schalten.
o Beim Fahren auf glatten Straßen besondere Vorsicht walten lassen. Besonders beim Bremsen, Beschleunigen oder Schalten istvorsichtig vorzugehen. Ein abrupter Motordrehzahlwechsel kann auf glatten Straßen dazu führen, daßdie Antriebsräder den Bodenkontakt verlieren, und das Fahrzeug außer Kontrolle gerät.
WARNUNG:
o Hohe Kurvengeschwindigkeiten vermeiden.
o Keine schnellen Lenkradbewe-
gungen machen, wie z. B. bei schnellen Spurwechseln oder bei schnellen, scharfen Drehungen.
o Stets Ihren Sicherheitsgurt anlegen. Bei einem Zusammenstoß ist das Sterberisiko einer nicht angeschnallten Person deutlichhöher als das einer Person, die einen Sicherheitsgurt angelegt hat.
!
smgerman-2.p65 11/11/03, 4:42 PM
14

FAHREN MIT DEM HYUNDAI 2- 15
!
C120A02A-AST ANTIBLOCKIERSYSTEM (ABS) Das Antiblockiersystem verhindert das
Blockieren der Räder bei einer plötzlichen Vollbremsung. Ein Com- puter mißt die Raddrehzahl und steuertden Bremsdruck an allen vier Rädern. Dadurch wird die Lenkfähigkeit und die Fahrstabilität auch während derVollbremsung sichergestellt.
HINWEIS: Beim Bremsen ist ein leichtes
Pulsieren des Bremspedals möglich. Während der Fahrt könnenebenfalls Geräusche aus dem Motorraum hörbar werden. Diese werden durch den Selbstprüfung-svorgang des ABS verursacht und bedeuten, daß das System einwandfrei funktioniert. immer ausreichender Sicherheit-sabstand zu vorwegfahrenden Fahrzeugen oder anderen Gegenständen gehalten werden. Beischlechten Straßenbedingungen sollte die Fahrgeschwindigkeit immer reduziert werden. DerBremsweg kann bei Fahrzeugen mit Antiblockiersystem in den folgenden Fällen länger sein alsbei Fahrzeugen ohne Antiblockiersystem.
o Auf rauhen, kies- oder
schneebedeckten Straßen.
o Fahren mit Schneeketten.
o Auf unebenen Straßen und Straßen mit Schlaglöchern.
Unter den oben genannten Bedingungen sollte immer mitreduzierter Geschwindigkeit gefahren werden. Die Sicherheit eines Fahrzeugs mit ABS solltenicht durch riskantes Fahrverhalten erprobt werden. Dadurch können Sie sich selbst und andere Personengefährden.
WARNUNG:
Ihr ABS kann keine Unfälle
verhindern, die auf falsche oder gefährliche Fahrweisen zurückzu- führen sind. Das ABS verbessertzwar das Bremsverhalten des Au- tos in Notfällen, dennoch sollte
o Die Überschlaggefahr wird erhöht,
wenn das Fahrzeug beiAutobahngeschwin digkeit nicht mehr zu beherrschen ist.
o Die Beherrschung über das Fahrzeug wird oft verloren, wennzwei oder mehr Räder von der Fahrbahn abkommen und der Fahrer übersteuert, um wiederauf die Fahrbahn zu kommen.
o Wenn man mit dem Fahrzeug von der Straße abgekommen ist,keine starken Lenkbewegungen machen. Statt dessen die Fahrzeuggeschwindigkeit verringern, bevor man wieder auf die Straße fährt.
o Die angegebenen Höchstgesch- windigkeiten dürfen nichtüberschritten werden.
smgerman-2.p65 11/11/03, 4:42 PM
