2004 Alfa Romeo 156 Libretto Uso Manutenzione (in Italian)

ALFA 156 SPORTWAGON

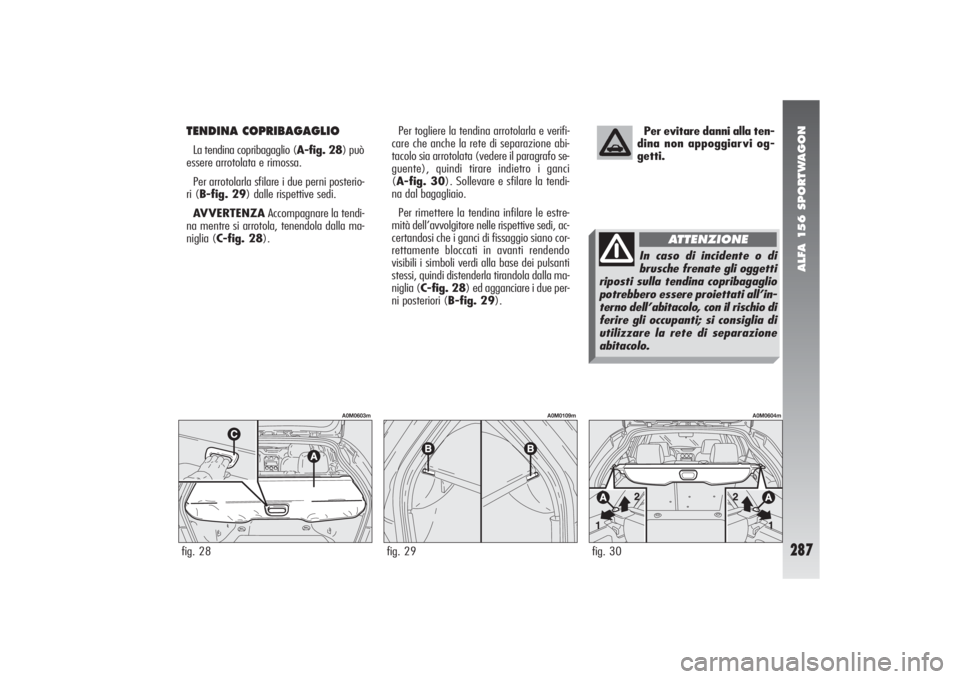

287
TENDINA COPRIBAGAGLIO La tendina copribagaglio (A-fig. 28) può
essere arrotolata e rimossa.
Per arrotolarla sfilare i due perni posterio-
ri (B-fig. 29) dalle rispettive sedi.
AVVERTENZAAccompagnare la tendi-
na mentre si arrotola, tenendola dalla ma-
niglia (C-fig. 28). Per evitare danni alla ten-
dina non appoggiarvi og-
getti.
fig. 29
A0M0109m
fig. 30
A0M0604m
fig. 28
A0M0603m
Per togliere la tendina arrotolarla e verifi-
care che anche la rete di separazione abi-
tacolo sia arrotolata (vedere il paragrafo se-
guente), quindi tirare indietro i ganci
(A-fig. 30). Sollevare e sfilare la tendi-
na dal bagagliaio.
Per rimettere la tendina infilare le estre-
mità dell’avvolgitore nelle rispettive sedi, ac-
certandosi che i ganci di fissaggio siano cor-
rettamente bloccati in avanti rendendo
visibili i simboli verdi alla base dei pulsanti
stessi, quindi distenderla tirandola dalla ma-
niglia (C-fig. 28) ed agganciare i due per-
ni posteriori (B-fig. 29).
In caso di incidente o di
brusche frenate gli oggetti
riposti sulla tendina copribagaglio
potrebbero essere proiettati all’in-
terno dell’abitacolo, con il rischio di
ferire gli occupanti; si consiglia di
utilizzare la rete di separazione
abitacolo.
ATTENZIONE

ALFA 156 SPORTWAGON

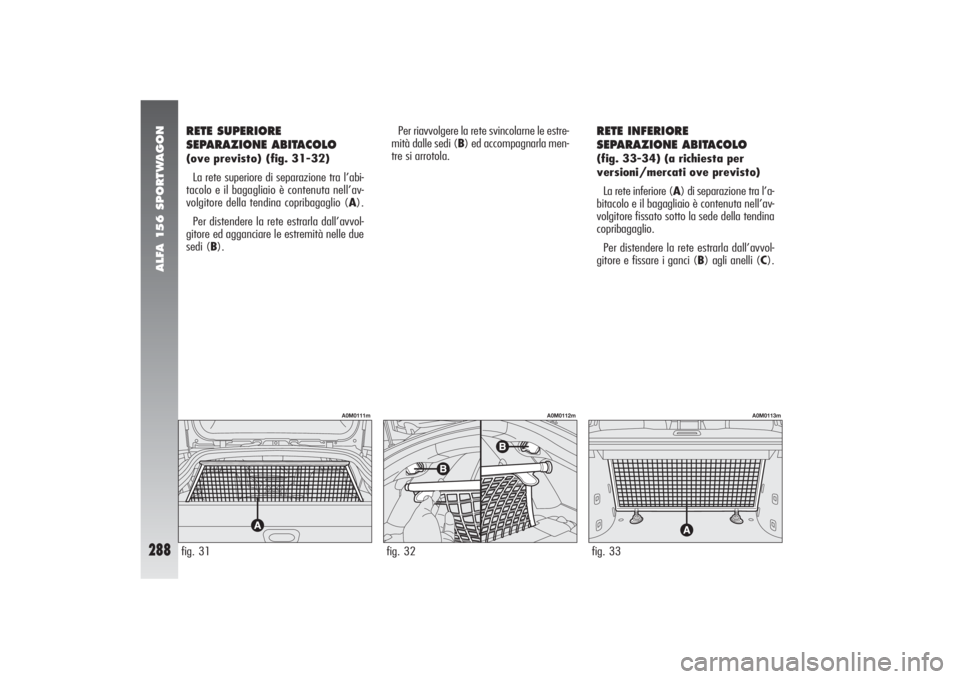

288
RETE SUPERIORE
SEPARAZIONE ABITACOLO(ove previsto) (fig. 31-32)
La rete superiore di separazione tra l’abi-
tacolo e il bagagliaio è contenuta nell’av-
volgitore della tendina copribagaglio (A).
Per distendere la rete estrarla dall’avvol-
gitore ed agganciare le estremità nelle due
sedi (B).fig. 31
A0M0111m
Per riavvolgere la rete svincolarne le estre-
mità dalle sedi (B) ed accompagnarla men-
tre si arrotola.
RETE INFERIORE
SEPARAZIONE ABITACOLO(fig. 33-34) (a richiesta per
versioni/mercati ove previsto)
La rete inferiore (A) di separazione tra l’a-
bitacolo e il bagagliaio è contenuta nell’av-
volgitore fissato sotto la sede della tendina
copribagaglio.
Per distendere la rete estrarla dall’avvol-
gitore e fissare i ganci (B) agli anelli (C).
fig. 32
A0M0112m
fig. 33
A0M0113m

ALFA 156 SPORTWAGON

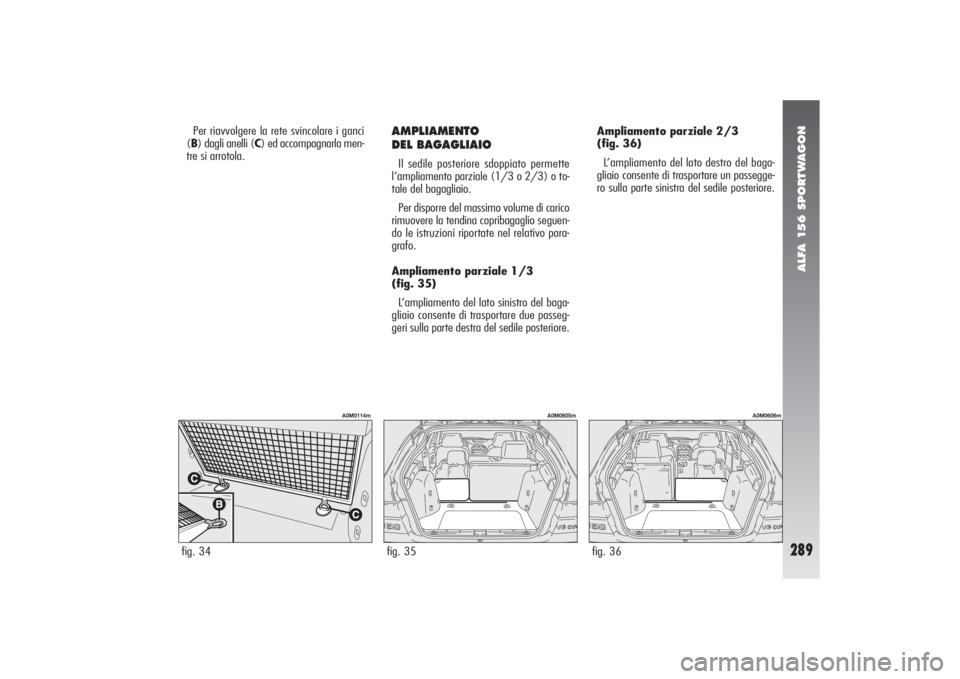

289
AMPLIAMENTO
DEL BAGAGLIAIOIl sedile posteriore sdoppiato permette
l’ampliamento parziale (1/3 o 2/3) o to-
tale del bagagliaio.
Per disporre del massimo volume di carico
rimuovere la tendina copribagaglio seguen-
do le istruzioni riportate nel relativo para-
grafo.
Ampliamento parziale 1/3
(fig. 35)
L’ampliamento del lato sinistro del baga-
gliaio consente di trasportare due passeg-
geri sulla parte destra del sedile posteriore.Ampliamento parziale 2/3
(fig. 36)
L’ampliamento del lato destro del baga-
gliaio consente di trasportare un passegge-
ro sulla parte sinistra del sedile posteriore. Per riavvolgere la rete svincolare i ganci
(B) dagli anelli (C) ed accompagnarla men-
tre si arrotola.
fig. 34
A0M0114m
fig. 35
A0M0605m
fig. 36
A0M0606m

ALFA 156 SPORTWAGON

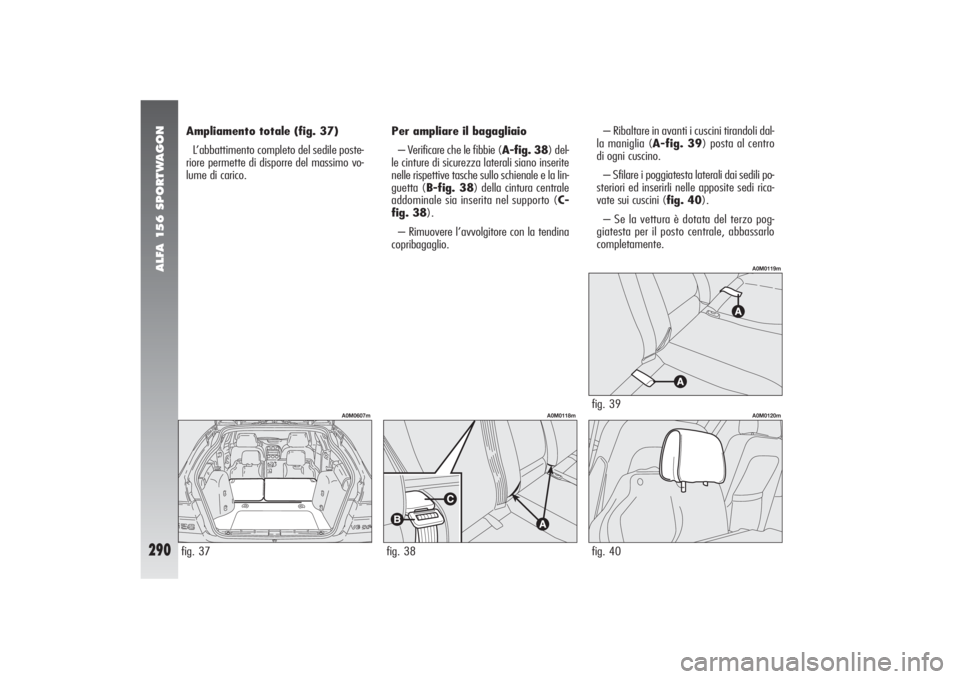

290
Ampliamento totale (fig. 37)
L’abbattimento completo del sedile poste-
riore permette di disporre del massimo vo-
lume di carico.– Ribaltare in avanti i cuscini tirandoli dal-
la maniglia (A-fig. 39) posta al centro
di ogni cuscino.
– Sfilare i poggiatesta laterali dai sedili po-
steriori ed inserirli nelle apposite sedi rica-
vate sui cuscini (fig. 40).
– Se la vettura è dotata del terzo pog-
giatesta per il posto centrale, abbassarlo
completamente.
fig. 40
A0M0120m
Per ampliare il bagagliaio
– Verificare che le fibbie (A-fig. 38) del-
le cinture di sicurezza laterali siano inserite
nelle rispettive tasche sullo schienale e la lin-
guetta (B-fig. 38) della cintura centrale
addominale sia inserita nel supporto (C-
fig. 38).
– Rimuovere l’avvolgitore con la tendina
copribagaglio.
fig. 37
A0M0607m
fig. 38
A0M0118m
fig. 39
A0M0119m

ALFA 156 SPORTWAGON

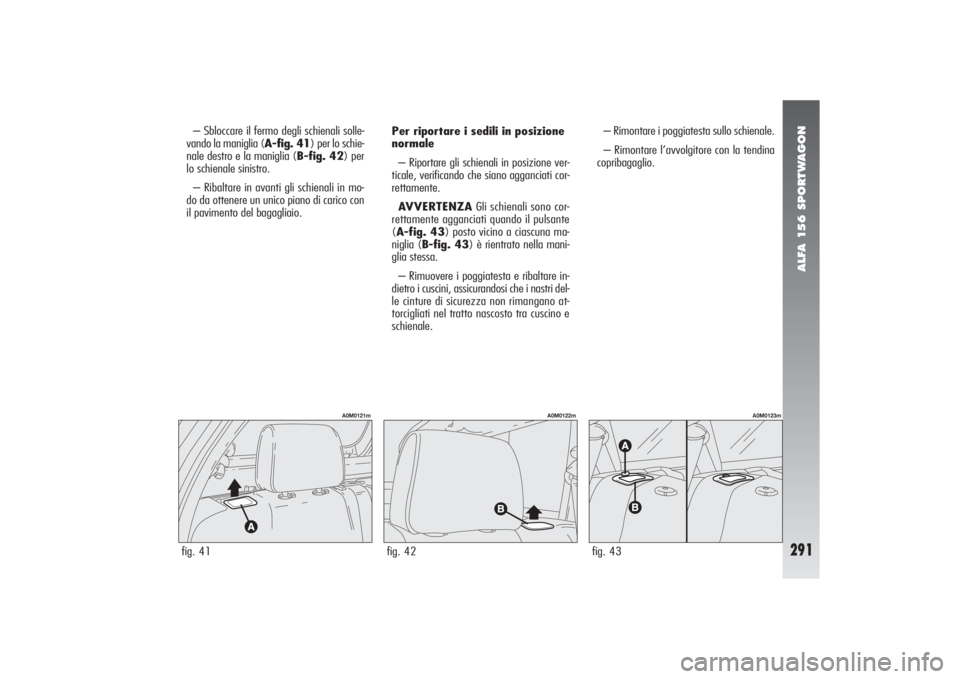

291
– Sbloccare il fermo degli schienali solle-
vando la maniglia (A-fig. 41) per lo schie-
nale destro e la maniglia (B-fig. 42) per
lo schienale sinistro.
– Ribaltare in avanti gli schienali in mo-
do da ottenere un unico piano di carico con
il pavimento del bagagliaio.Per riportare i sedili in posizione
normale
– Riportare gli schienali in posizione ver-
ticale, verificando che siano agganciati cor-
rettamente.
AVVERTENZAGli schienali sono cor-
rettamente agganciati quando il pulsante
(A-fig. 43) posto vicino a ciascuna ma-
niglia (B-fig. 43) è rientrato nella mani-
glia stessa.
– Rimuovere i poggiatesta e ribaltare in-
dietro i cuscini, assicurandosi che i nastri del-
le cinture di sicurezza non rimangano at-
torcigliati nel tratto nascosto tra cuscino e
schienale.
fig. 42
A0M0122m
fig. 41
A0M0121m
fig. 43
A0M0123m
– Rimontare i poggiatesta sullo schienale.
– Rimontare l’avvolgitore con la tendina
copribagaglio.

ALFA 156 SPORTWAGON

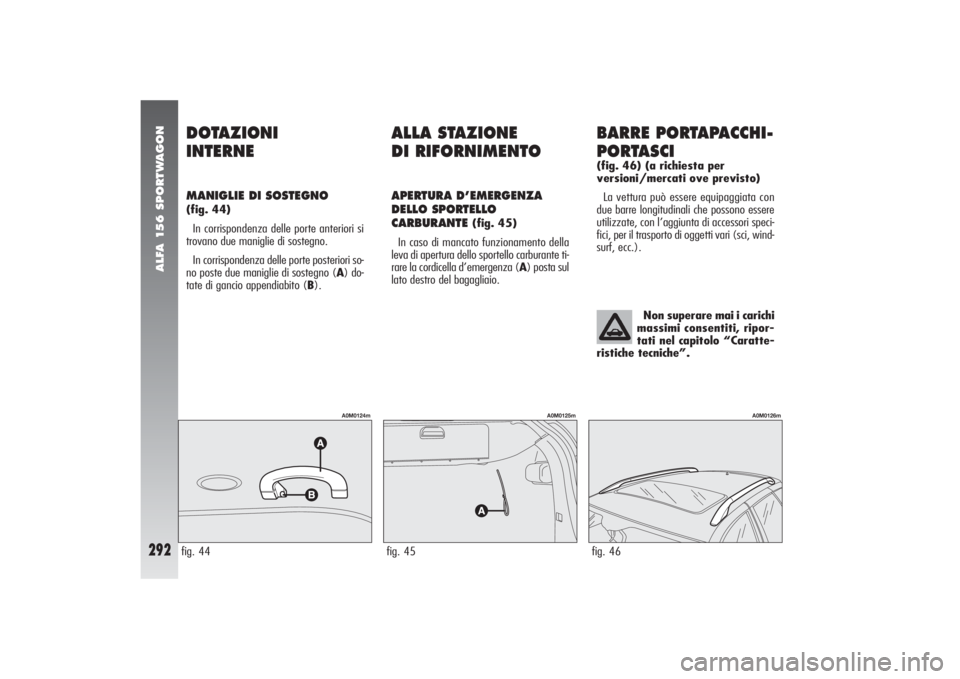

292
ALLA STAZIONE
DI RIFORNIMENTOAPERTURA D’EMERGENZA
DELLO SPORTELLO
CARBURANTE
(fig. 45)
In caso di mancato funzionamento della
leva di apertura dello sportello carburante ti-
rare la cordicella d’emergenza (A) posta sul
lato destro del bagagliaio.
DOTAZIONI
INTERNEMANIGLIE DI SOSTEGNO(fig. 44)
In corrispondenza delle porte anteriori si
trovano due maniglie di sostegno.
In corrispondenza delle porte posteriori so-
no poste due maniglie di sostegno (A) do-
tate di gancio appendiabito (B).
BARRE PORTAPACCHI-
PORTASCI(fig. 46) (a richiesta per
versioni/mercati ove previsto)
La vettura può essere equipaggiata con
due barre longitudinali che possono essere
utilizzate, con l’aggiunta di accessori speci-
fici, per il trasporto di oggetti vari (sci, wind-
surf, ecc.).
fig. 45
A0M0125m
Non superare mai i carichi
massimi consentiti, ripor-
tati nel capitolo “Caratte-
ristiche tecniche”.
fig. 46
A0M0126m
fig. 44
A0M0124m

ALFA 156 SPORTWAGON

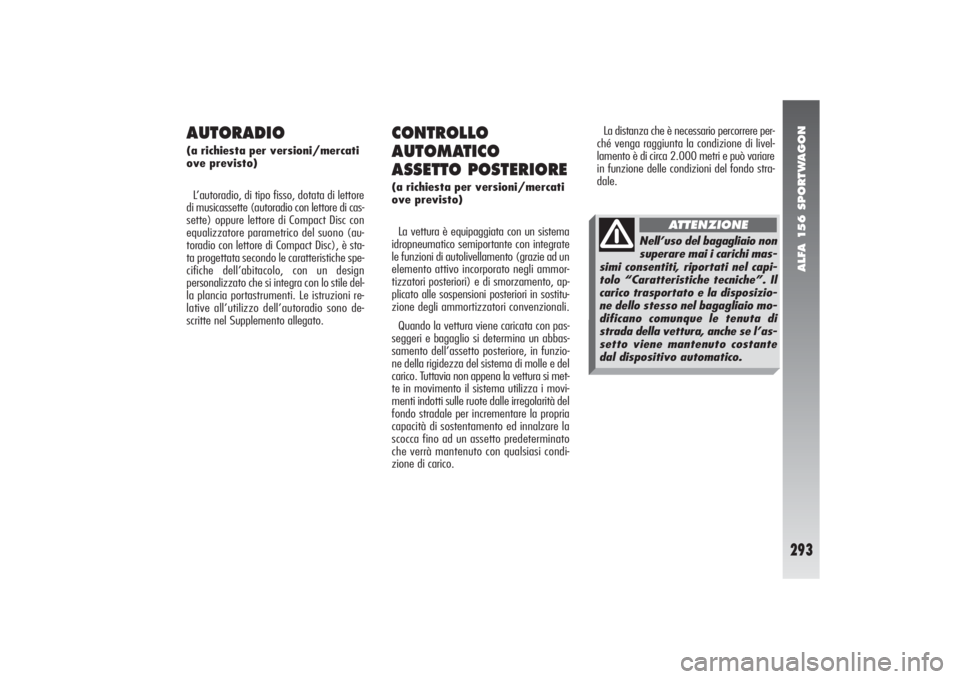

293
CONTROLLO
AUTOMATICO
ASSETTO POSTERIORE(a richiesta per versioni/mercati
ove previsto)
La vettura è equipaggiata con un sistema
idropneumatico semiportante con integrate
le funzioni di autolivellamento (grazie ad un
elemento attivo incorporato negli ammor-
tizzatori posteriori) e di smorzamento, ap-
plicato alle sospensioni posteriori in sostitu-
zione degli ammortizzatori convenzionali.
Quando la vettura viene caricata con pas-
seggeri e bagaglio si determina un abbas-
samento dell’assetto posteriore, in funzio-
ne della rigidezza del sistema di molle e del
carico. Tuttavia non appena la vettura si met-
te in movimento il sistema utilizza i movi-
menti indotti sulle ruote dalle irregolarità del
fondo stradale per incrementare la propria
capacità di sostentamento ed innalzare la
scocca fino ad un assetto predeterminato
che verrà mantenuto con qualsiasi condi-
zione di carico.
AUTORADIO(a richiesta per versioni/mercati
ove previsto)
L’autoradio, di tipo fisso, dotata di lettore
di musicassette (autoradio con lettore di cas-
sette) oppure lettore di Compact Disc con
equalizzatore parametrico del suono (au-
toradio con lettore di Compact Disc), è sta-
ta progettata secondo le caratteristiche spe-
cifiche dell’abitacolo, con un design
personalizzato che si integra con lo stile del-
la plancia portastrumenti. Le istruzioni re-
lative all’utilizzo dell’autoradio sono de-
scritte nel Supplemento allegato.La distanza che è necessario percorrere per-
ché venga raggiunta la condizione di livel-
lamento è di circa 2.000 metri e può variare
in funzione delle condizioni del fondo stra-
dale.
Nell’uso del bagagliaio non
superare mai i carichi mas-
simi consentiti, riportati nel capi-
tolo “Caratteristiche tecniche”. Il
carico trasportato e la disposizio-
ne dello stesso nel bagagliaio mo-
dificano comunque le tenuta di
strada della vettura, anche se l’as-
setto viene mantenuto costante
dal dispositivo automatico.
ATTENZIONE

ALFA 156 SPORTWAGON

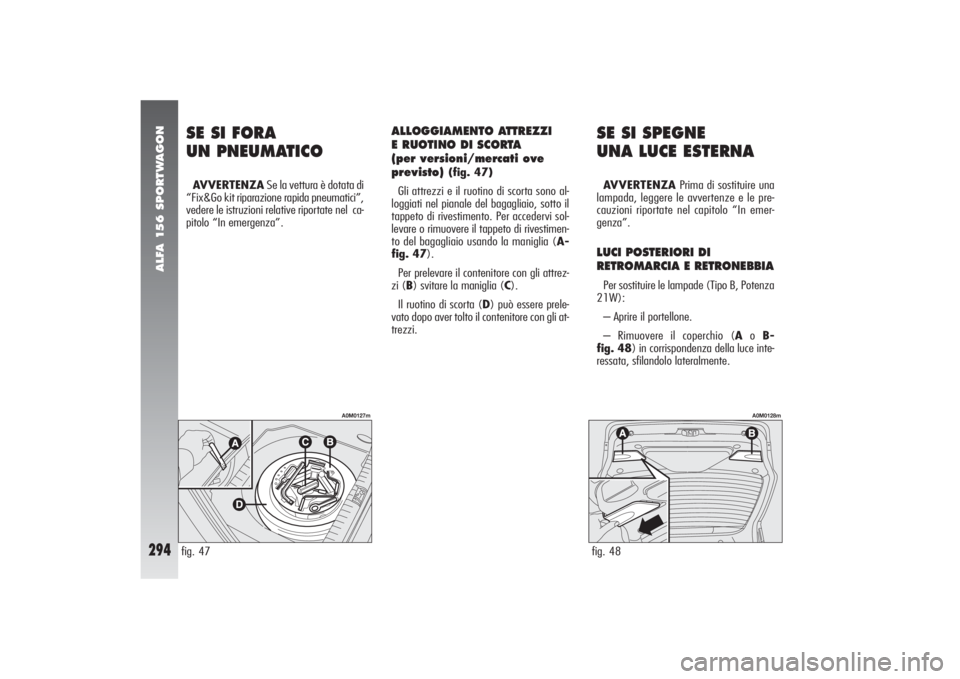

294
SE SI FORA
UN PNEUMATICOAVVERTENZASe la vettura è dotata di
“Fix&Go kit riparazione rapida pneumatici”,
vedere le istruzioni relative riportate nel ca-
pitolo “In emergenza”.fig. 47
A0M0127m
ALLOGGIAMENTO ATTREZZI
E RUOTINO DI SCORTA
(per versioni/mercati ove
previsto)
(fig. 47)
Gli attrezzi e il ruotino di scorta sono al-
loggiati nel pianale del bagagliaio, sotto il
tappeto di rivestimento. Per accedervi sol-
levare o rimuovere il tappeto di rivestimen-
to del bagagliaio usando la maniglia (A-
fig. 47).
Per prelevare il contenitore con gli attrez-
zi (B) svitare la maniglia (C).
Il ruotino di scorta (D) può essere prele-
vato dopo aver tolto il contenitore con gli at-
trezzi.
SE SI SPEGNE
UNA LUCE ESTERNAAVVERTENZAPrima di sostituire una
lampada, leggere le avvertenze e le pre-
cauzioni riportate nel capitolo “In emer-
genza”.LUCI POSTERIORI DI
RETROMARCIA E RETRONEBBIAPer sostituire le lampade (Tipo B, Potenza
21W):
– Aprire il portellone.
– Rimuovere il coperchio (Ao B-
fig. 48) in corrispondenza della luce inte-
ressata, sfilandolo lateralmente.fig. 48
A0M0128m
