CONOSCENZA DELLA VETTURA95
SpiaVisualizzazione
sul display¬
AVARIA AIR BAGRuotando la chiave in posizione MARla spia sul check panel si accende, ma deve spegnersi
dopo alcuni secondi. La spia si accende in modo permanente quando l’impianto Air bag presenta
delle anomalie di funzionamento.
F
AIR BAG FRONTALE LATO PASSEGGERO DISINSERITOLa spia
F
sul check panel si accende quando viene disinserito l’Air bag frontale lato passeggero
mediante il relativo commutatore a chiave. Con Air bag frontale lato passeggero inserito, ruotando la
chiave in posizione MARla spia sul check panel si accende ma deve spegnersi dopo circa 4 secondi.
Se la spia
¬
non si accende ruotando la chiave in posizione MAR op-
pure rimane accesa durante la marcia è possibile che sia presente una
anomalia nei sistemi di ritenuta; in tal caso gli air bag o i pretensionatori po-
trebbero non attivarsi in caso di incidente o, in un più limitato numero di casi,
attivarsi erroneamente. Prima di proseguire, rivolgersi ai Servizi Autorizzati
Alfa Romeo per l’immediato controllo del sistema.
L’avaria della spia
¬
(spia spenta) viene segnalata anche dal lampeggio oltre
i normali secondi della spia
F
che segnala Air bag frontale passeggero disin-
serito.
ATTENZIONE
La spia
F
segnala inoltre eventuali anomalie della spia
¬. Questa con-
dizione è segnalata dal lampeggio intermittente della spia F
anche ol-
tre i 4 secondi. In tal caso la spia
¬
potrebbe non segnalare eventuali anomalie
dei sistemi di ritenuta. Prima di proseguire rivolgersi ai Servizi Autorizzati Alfa
Romeo per l’immediato controllo del sistema.ATTENZIONE

CONOSCENZA DELLA VETTURA96
<
CINTURE DI SICUREZZA NON ALLACCIATELa spia sul check panel si accende per alcuni secondi quando, con chiave in posizione MAR, la cin-
tura del posto guida non è correttamente allacciata.
SpiaVisualizzazione
sul display
v
INSUFFICIENTE PRESSIONE OLIO MOTORERuotando la chiave in posizione MARla spia sul check panel si accende, ma deve spegnersi ap-
pena avviato il motore.
w
INSUFFICIENTE RICARICA BATTERIARuotando la chiave in posizione MARla spia sul check panel si accende, ma deve spegnersi ap-
pena avviato il motore (con motore al minimo è ammesso un breve ritardo nello spegnimento). Se
rimane accesa rivolgersi immediatamente ai Servizi Autorizzati Alfa Romeo.
Se la spia
v
si accende durante la marcia della vettura (unitamente
al messaggio + simbolo visualizzati dal display), arrestare immedia-
tamente il motore e rivolgersi ai Servizi Autorizzati Alfa Romeo.
ATTENZIONE

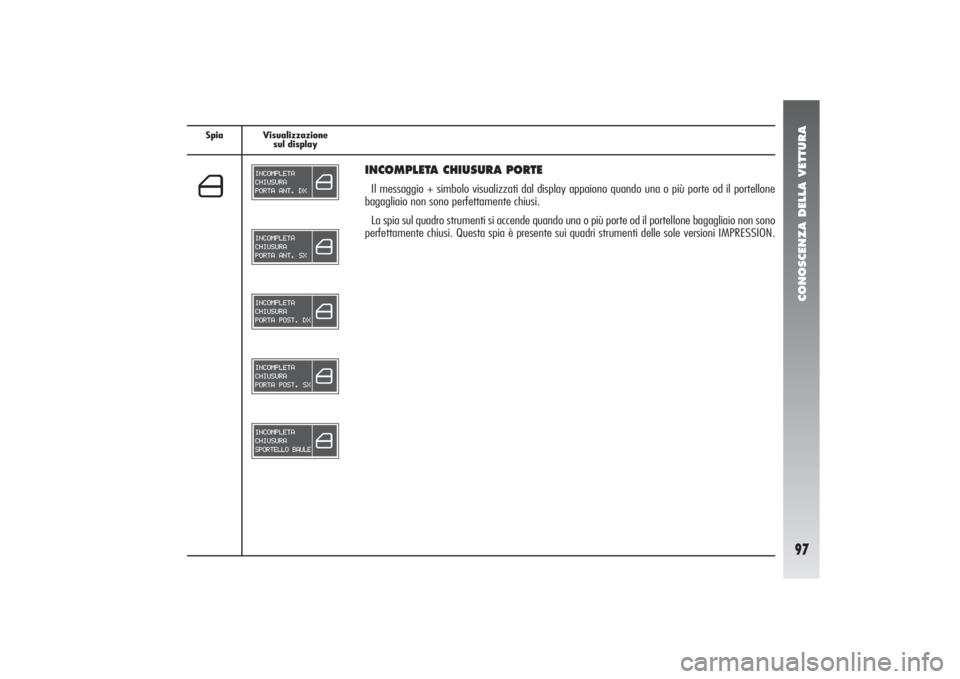

CONOSCENZA DELLA VETTURA97
Spia Visualizzazione
sul display
INCOMPLETA CHIUSURA PORTEIl messaggio + simbolo visualizzati dal display appaiono quando una o più porte od il portellone
bagagliaio non sono perfettamente chiusi.
La spia sul quadro strumenti si accende quando una o più porte od il portellone bagagliaio non sono
perfettamente chiusi. Questa spia è presente sui quadri strumenti delle sole versioni IMPRESSION.
´

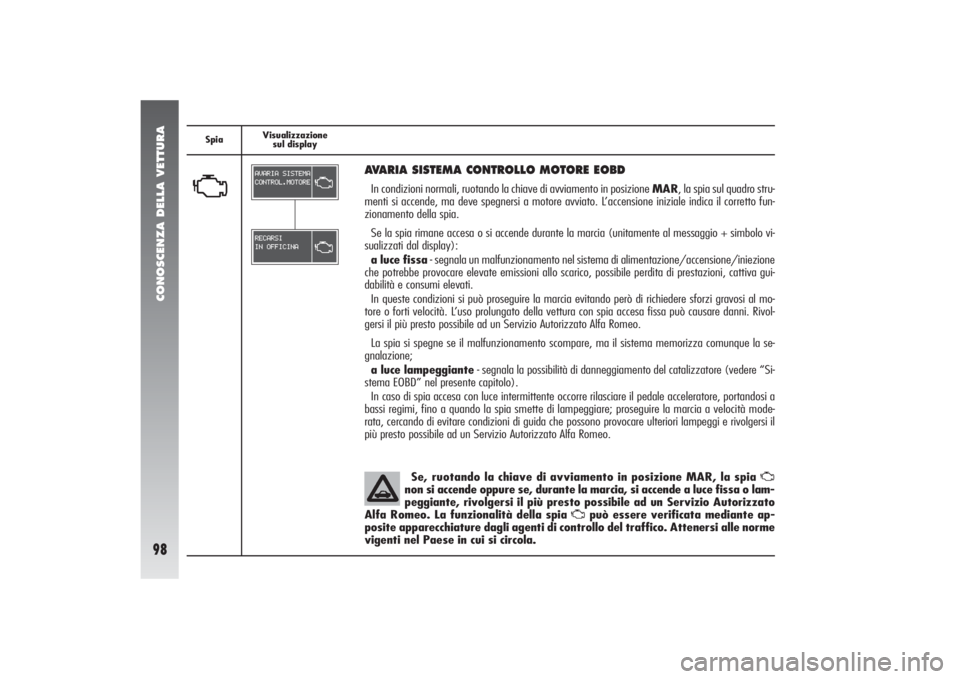

CONOSCENZA DELLA VETTURA98
SpiaVisualizzazione
sul display
U
AVARIA SISTEMA CONTROLLO MOTORE EOBDIn condizioni normali, ruotando la chiave di avviamento in posizione MAR, la spia sul quadro stru-
menti si accende, ma deve spegnersi a motore avviato. L’accensione iniziale indica il corretto fun-
zionamento della spia.
Se la spia rimane accesa o si accende durante la marcia (unitamente al messaggio + simbolo vi-
sualizzati dal display):
a luce fissa- segnala un malfunzionamento nel sistema di alimentazione/accensione/iniezione
che potrebbe provocare elevate emissioni allo scarico, possibile perdita di prestazioni, cattiva gui-
dabilità e consumi elevati.
In queste condizioni si può proseguire la marcia evitando però di richiedere sforzi gravosi al mo-
tore o forti velocità. L’uso prolungato della vettura con spia accesa fissa può causare danni. Rivol-
gersi il più presto possibile ad un Servizio Autorizzato Alfa Romeo.
La spia si spegne se il malfunzionamento scompare, ma il sistema memorizza comunque la se-
gnalazione;
a luce lampeggiante- segnala la possibilità di danneggiamento del catalizzatore (vedere “Si-
stema EOBD” nel presente capitolo).
In caso di spia accesa con luce intermittente occorre rilasciare il pedale acceleratore, portandosi a
bassi regimi, fino a quando la spia smette di lampeggiare; proseguire la marcia a velocità mode-
rata, cercando di evitare condizioni di guida che possono provocare ulteriori lampeggi e rivolgersi il
più presto possibile ad un Servizio Autorizzato Alfa Romeo.
Se, ruotando la chiave di avviamento in posizione MAR, la spia
U
non si accende oppure se, durante la marcia, si accende a luce fissa o lam-
peggiante, rivolgersi il più presto possibile ad un Servizio Autorizzato
Alfa Romeo. La funzionalità della spia
U
può essere verificata mediante ap-
posite apparecchiature dagli agenti di controllo del traffico. Attenersi alle norme
vigenti nel Paese in cui si circola.

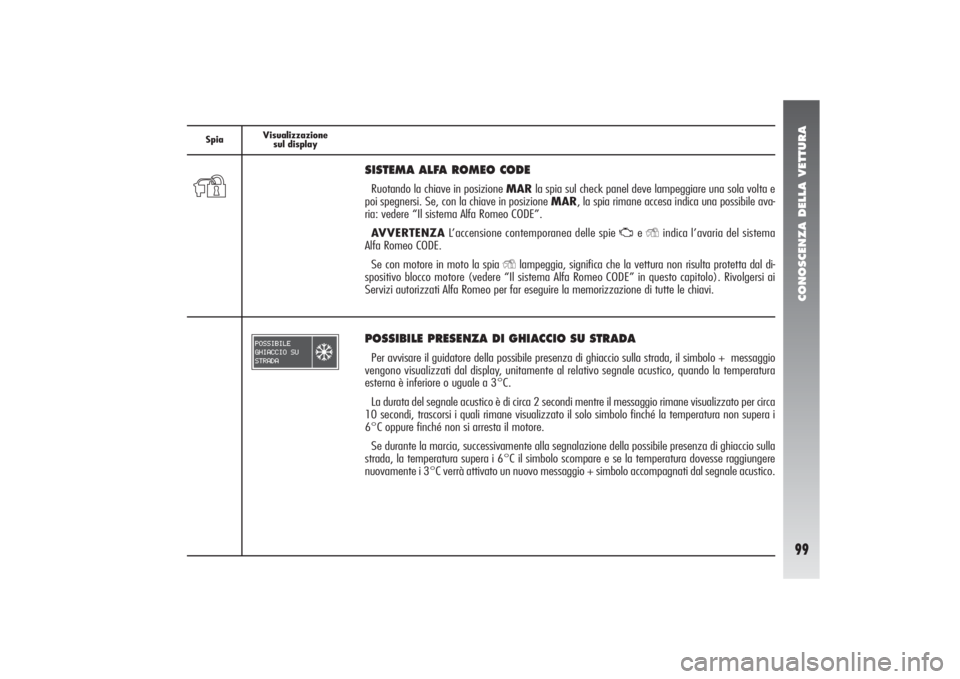

CONOSCENZA DELLA VETTURA99
SpiaVisualizzazione
sul display
Y
SISTEMA ALFA ROMEO CODERuotando la chiave in posizione MARla spia sul check panel deve lampeggiare una sola volta e
poi spegnersi. Se, con la chiave in posizione MAR, la spia rimane accesa indica una possibile ava-
ria: vedere “Il sistema Alfa Romeo CODE”.
AVVERTENZAL’accensione contemporanea delle spie
U
e Y
indica l’avaria del sistema
Alfa Romeo CODE.
Se con motore in moto la spia
Y
lampeggia, significa che la vettura non risulta protetta dal di-
spositivo blocco motore (vedere “Il sistema Alfa Romeo CODE” in questo capitolo). Rivolgersi ai
Servizi autorizzati Alfa Romeo per far eseguire la memorizzazione di tutte le chiavi.
POSSIBILE PRESENZA DI GHIACCIO SU STRADAPer avvisare il guidatore della possibile presenza di ghiaccio sulla strada, il simbolo + messaggio
vengono visualizzati dal display, unitamente al relativo segnale acustico, quando la temperatura
esterna è inferiore o uguale a 3°C.
La durata del segnale acustico è di circa 2 secondi mentre il messaggio rimane visualizzato per circa
10 secondi, trascorsi i quali rimane visualizzato il solo simbolo finché la temperatura non supera i
6°C oppure finché non si arresta il motore.
Se durante la marcia, successivamente alla segnalazione della possibile presenza di ghiaccio sulla
strada, la temperatura supera i 6°C il simbolo scompare e se la temperatura dovesse raggiungere
nuovamente i 3°C verrà attivato un nuovo messaggio + simbolo accompagnati dal segnale acustico.

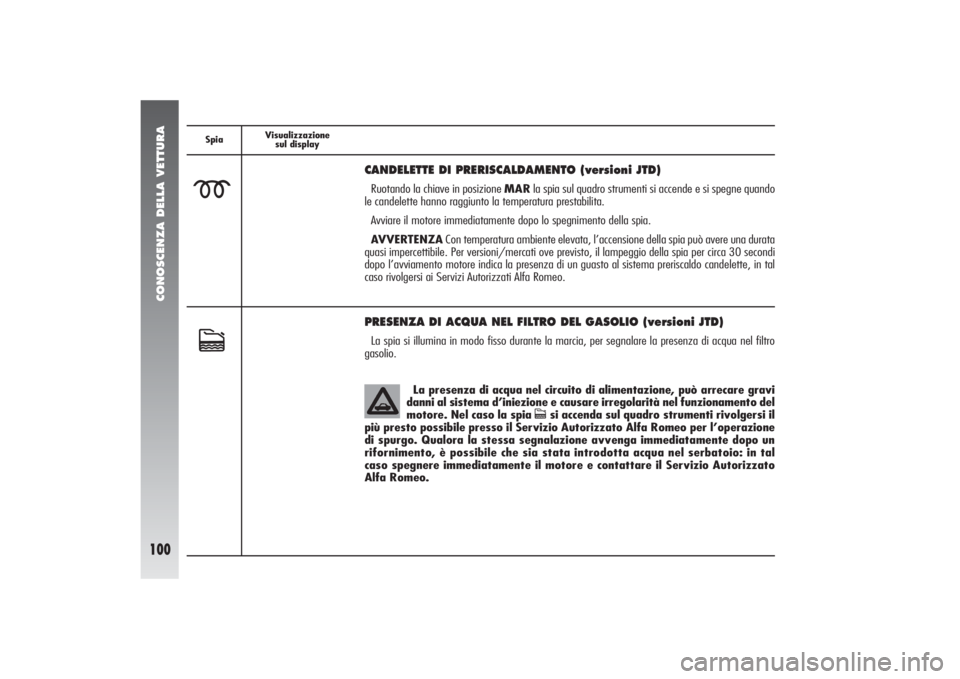

CONOSCENZA DELLA VETTURA
100
SpiaVisualizzazione
sul display
m
CANDELETTE DI PRERISCALDAMENTO (versioni JTD)Ruotando la chiave in posizione MARla spia sul quadro strumenti si accende e si spegne quando
le candelette hanno raggiunto la temperatura prestabilita.
Avviare il motore immediatamente dopo lo spegnimento della spia.
AVVERTENZACon temperatura ambiente elevata, l’accensione della spia può avere una durata
quasi impercettibile. Per versioni/mercati ove previsto, il lampeggio della spia per circa 30 secondi
dopo l’avviamento motore indica la presenza di un guasto al sistema preriscaldo candelette, in tal
caso rivolgersi ai Servizi Autorizzati Alfa Romeo.
c
PRESENZA DI ACQUA NEL FILTRO DEL GASOLIO (versioni JTD)La spia si illumina in modo fisso durante la marcia, per segnalare la presenza di acqua nel filtro
gasolio.
La presenza di acqua nel circuito di alimentazione, può arrecare gravi
danni al sistema d’iniezione e causare irregolarità nel funzionamento del
motore. Nel caso la spia
c
si accenda sul quadro strumenti rivolgersi il
più presto possibile presso il Servizio Autorizzato Alfa Romeo per l’operazione
di spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un
rifornimento, è possibile che sia stata introdotta acqua nel serbatoio: in tal
caso spegnere immediatamente il motore e contattare il Servizio Autorizzato
Alfa Romeo.

CONOSCENZA DELLA VETTURA

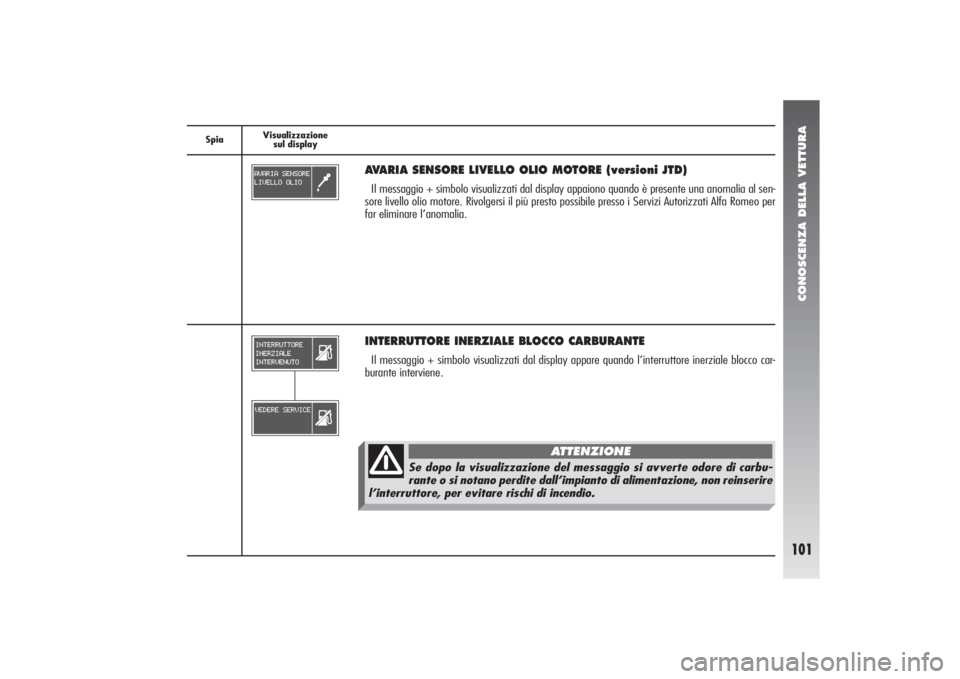

101
SpiaVisualizzazione
sul display
INTERRUTTORE INERZIALE BLOCCO CARBURANTEIl messaggio + simbolo visualizzati dal display appare quando l’interruttore inerziale blocco car-
burante interviene.AVARIA SENSORE LIVELLO OLIO MOTORE (versioni JTD)Il messaggio + simbolo visualizzati dal display appaiono quando è presente una anomalia al sen-
sore livello olio motore. Rivolgersi il più presto possibile presso i Servizi Autorizzati Alfa Romeo per
far eliminare l’anomalia.
Se dopo la visualizzazione del messaggio si avverte odore di carbu-
rante o si notano perdite dall’impianto di alimentazione, non reinserire
l’interruttore, per evitare rischi di incendio.
ATTENZIONE

La vettura è dotata di correttore elettronico di frenata (EBD). L’accen-
sione contemporanea delle spie sul quadro strumenti
>
e x
(unita-
mente al messaggio + simbolo visualizzati dal display) con motore in moto
indica un’anomalia del sistema EBD; in questo caso con frenate violente si può
avere un bloccaggio precoce delle ruote posteriori, con possibilità di sbanda-
mento. Guidando con estrema cautela raggiungere immediatamente il più vi-
cino Servizio Autorizzato Alfa Romeo per la verifica dell’impianto.

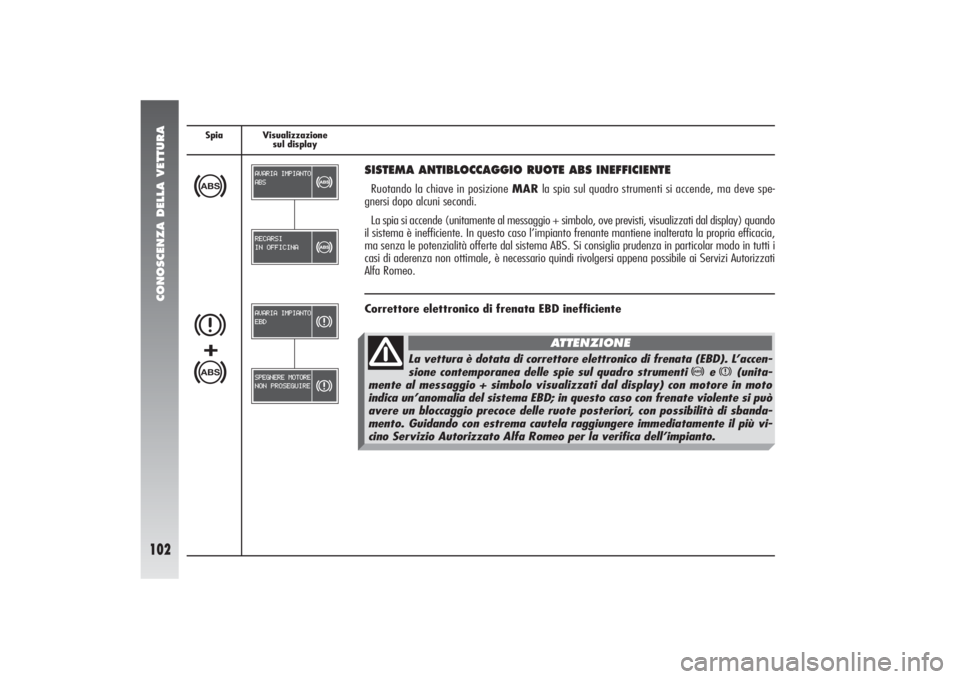

CONOSCENZA DELLA VETTURA
102
Spia Visualizzazione
sul display>
SISTEMA ANTIBLOCCAGGIO RUOTE ABS INEFFICIENTERuotando la chiave in posizione MARla spia sul quadro strumenti si accende, ma deve spe-
gnersi dopo alcuni secondi.
La spia si accende (unitamente al messaggio + simbolo, ove previsti, visualizzati dal display) quando
il sistema è inefficiente. In questo caso l’impianto frenante mantiene inalterata la propria efficacia,
ma senza le potenzialità offerte dal sistema ABS. Si consiglia prudenza in particolar modo in tutti i
casi di aderenza non ottimale, è necessario quindi rivolgersi appena possibile ai Servizi Autorizzati
Alfa Romeo.Correttore elettronico di frenata EBD inefficiente
x>+
ATTENZIONE
