DARE LA PRECEDENZA ALLA SICUREZZAInformazioni sulla sicurezza
1
Le moto sono veicoli affascinanti, che possono dare una incomparabile sensazione di potenza e libertà. Tuttavia,
essi pongono anche talune limitazioni che occorre accettare; anche la migliore fra le moto non può sfuggire alle
leggi della fisica.
Cura e manutenzione periodiche sono essenziali al fine di preservare il valore del motociclo e mantenerlo in per-
fette condizioni di funzionamento. Inoltre, ciò che vale per il mezzo conta anche per il pilota: buone prestazioni
dipendono dall’essere in ottima forma. Guidare sotto l’influsso di medicinali, droghe e alcool è ovviamente fuori
questione. I motociclisti—molto più che i conducenti di auto—devono essere sempre al meglio delle loro condi-
zioni, fisiche e mentali. Sotto l’influsso di quantità anche minime di alcolici, si ha la tendenza ad esporsi a mag-
giori rischi.
Un abbigliamento protettivo è indispensabile per il motociclista, come lo sono le cinture di sicurezza per condu-
centi e passeggeri di un’automobile. Indossare sempre una tuta integrale da motociclista (di pelle o di materiali
sintetici resistenti agli strappi, con protettori), stivali robusti, guanti da moto ed un casco che calzi bene.
In ogni caso, anche l’equipaggiamento protettivo migliore non vuole però dire che si può trascurare la sicurezza.
Anche se caschi e tute integrali possono creare un’illusione di totale sicurezza e protezione, i motociclisti sono
sempre vulnerabili. I piloti privi del necessario autocontrollo rischiano di correre troppo veloci, sfidando così la
sorte. Questo è ancora più pericoloso in presenza di condizioni atmosferiche cattive. Il buon motociclista guida in
modo sicuro, prevedibile ed è sempre all’erta—evitando tutti i pericoli, inclusi quelli causati da terzi.
Buon viaggio!
5PS-28199-H1 9/10/02 6:23 PM Page 8

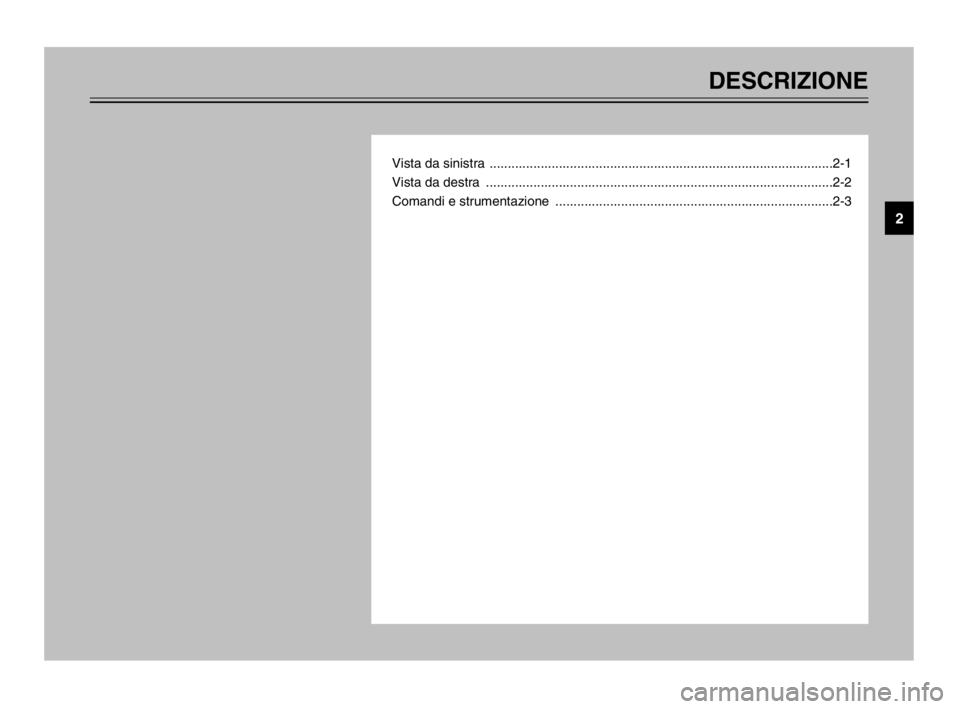

DESCRIZIONE
Vista da sinistra ..............................................................................................2-1
Vista da destra ...............................................................................................2-2
Comandi e strumentazione ............................................................................2-3
2
5PS-28199-H1 9/10/02 6:23 PM Page 9

2-1
HAU00026
DESCRIZIONEPosizione delle parti
2
1. Bullone di registro della precarica molla
della forcella (pagina 3-15)
2. Vite di registro delle forze di smorzamento
forcella (pagina 3-15)
3. Element filtro aria (pagina 6-16)
4. Manopola di registro della forza di
smorzamento in compressione del
gruppo dell’ammortizzatore (pagina 3-17)
5. Batteria (pagina 6-33)
6. Fusibili (pagina 6-34)
7. Scomparto portaoggetti (pagina 3-14)8. Maniglia
9. Attacco per le cinghie dei bagagli (pagina 3-18)
10. Serratura della sella (pagina 3-13)
11. Manopola di regolazione forza di
smorzamento in estensione dell’assieme
ammortizzatore (pagina 3-17)
12. Ghiera di registro della precarica della
molla assieme ammortizzatore (pagina 3-16)
13. Pedale del cambio (pagina 3-9)
14. Tappo filettato di scarico olio motore A (pagina 6-9)
12
345678
9 9 10 11 12 13 1412
345678
9 9 10 11 12 13 14Vista da sinistra
5PS-28199-H1 9/10/02 6:23 PM Page 10

2-2
DESCRIZIONE
2

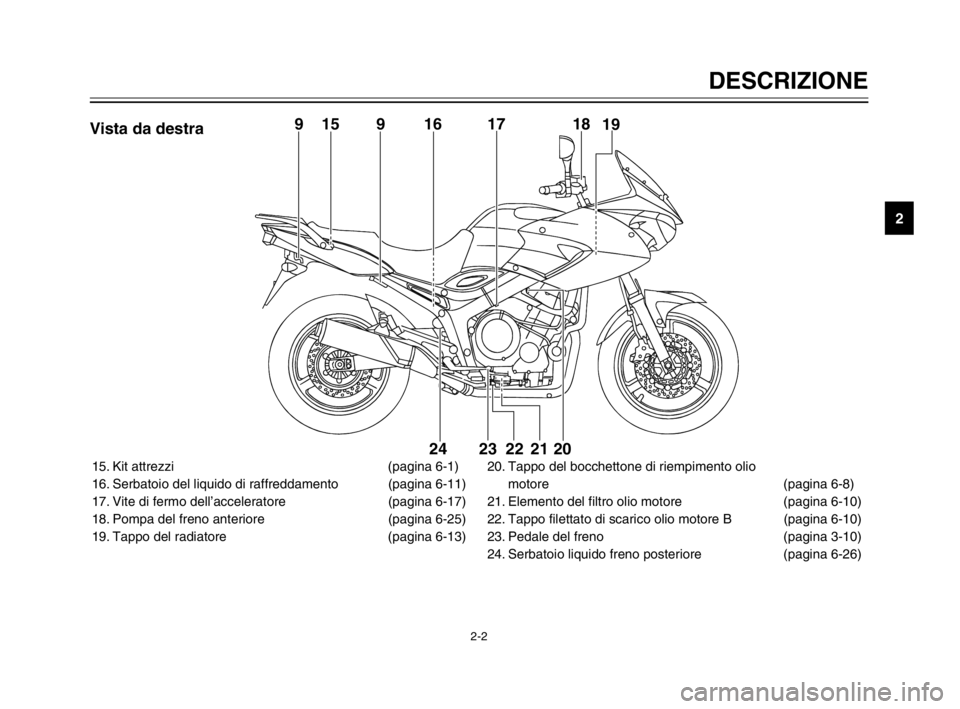

15. Kit attrezzi (pagina 6-1)
16. Serbatoio del liquido di raffreddamento (pagina 6-11)
17. Vite di fermo dell’acceleratore (pagina 6-17)
18. Pompa del freno anteriore (pagina 6-25)
19. Tappo del radiatore (pagina 6-13)20. Tappo del bocchettone di riempimento olio
motore (pagina 6-8)
21. Elemento del filtro olio motore (pagina 6-10)
22. Tappo filettato di scarico olio motore B (pagina 6-10)
23. Pedale del freno (pagina 3-10)
24. Serbatoio liquido freno posteriore (pagina 6-26)
915 16 17 18
19
20 21 22 23 249Vista da destra
5PS-28199-H1 9/10/02 6:23 PM Page 11

2-3
DESCRIZIONE
2
1. Leva della frizione (pagina 3-9)
2. Interruttori sul manubrio sinistro (pagina 3-7)
3. Gruppo tachimetro (pagina 3-4)
4. Blocchetto di accensione/ bloccasterzo (pagina 3-1)
5. Contagiri (pagina 3-5)6. Indicatore della temperatura del liquido di
raffreddamento (pagina 3-6)
7. Interruttori sul manubrio destro (pagina 3-8)
8. Leva del freno (pagina 3-9)
9. Manopola dell’acceleratore (pagina 6-18)
1 2 345 6 7 8 9
Comandi e strumentazione
5PS-28199-H1 9/10/02 6:23 PM Page 12

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
Blocchetto di accensione/bloccasterzo ..........................................................3-1
Spie di segnalazione e di avvertimento ..........................................................3-2
Gruppo tachimetro .........................................................................................3-4
Contagiri .........................................................................................................3-5
Indicatore della temperatura del liquido refrigerante ......................................3-6
Allarme antifurto (optional) .............................................................................3-7
Interruttori sul manubrio .................................................................................3-7
Leva della frizione ..........................................................................................3-9
Pedale del cambio ..........................................................................................3-9
Leva del freno ................................................................................................3-9
Pedale del freno ...........................................................................................3-10
Tappo del serbatoio del carburante .............................................................3-10
Carburante ...................................................................................................3-11
Tubetto di sfiato del serbatoio del carburante ..............................................3-12
Convertitore catalitico ...................................................................................3-12
Sella .............................................................................................................3-13
Scomparto portaoggetti ................................................................................3-14
Regolazione della forcella ............................................................................3-14
Regolazione del gruppo dell’ammortizzatore ...............................................3-16
Attacchi per le cinghie dei bagagli ................................................................3-18
Cavalletto laterale ........................................................................................3-18
Impianto di interruzione del circuito di accensione .......................................3-19
3
5PS-28199-H1 9/10/02 6:23 PM Page 13

3-1
HAU00029
Blocchetto di accensione/
bloccasterzo
Blocchetto di accensione/bloccasterzoIl blocchetto di accensione/bloccasterzo
comanda l’impianto di accensione e
l’impianto di illuminazione e viene inoltre
utilizzato per il bloccaggio dello sterzo. Di
seguito sono descritte le varie posizioni
del blocchetto.
HAU04926
ON (acceso)
Tutti i circuiti elettrici sono alimentati; si
accendono la luce pannello strumenti, la
luce fanalino posteriore e la luce ausilia-
ria, il motore è pronto per l’avviamento.
La chiave di accensione non può essere
sfilata.
HAU00027
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3
NOTA:
Il faro si accende automaticamente
all’avviamento del motore e rimane acce-
so fino a quando non si porta la chiave su
“OFF”.
HAU00038
OFF
Tutti gli impianti elettrici sono inattivi. In
questa posizione si può togliere la chiave
di accensione.
HAU00040
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti
elettrici sono inattivi. In questa posizione
si può togliere la chiave di accensione.
Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la
chiave e, tenendola premuta, girarla
su “LOCK”.
3. Sfilare la chiave.
Per sbloccare lo sterzo
Inserire la chiave e, tenendola premuta,
girarla su “OFF”.
Bloccare Sbloccare
OFF (premere)
LOCKOFF
LOCK
(premere)
5PS-28199-H1 9/10/02 6:23 PM Page 14

3-2
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3
HW000016
T
Non girare mai la chiave in posizione
di “OFF” o “LOCK” mentre il motoci-
clo è in movimento, altrimenti i circuiti
elettrici verranno disattivati, con il
rischio di perdere il controllo del vei-
colo o di incidenti. Assicurarsi che il
motociclo sia ben fermo prima di gira-
re la chiave in posizione di “OFF” o
“LOCK”.
ab
a. Premere.
b. Girare.
HAU03034
Spie di segnalazione e di
avvertimento
Spie di segnalazione e di avvertimento
HAU04478
Simbolo di avvertimento livello carbu-
rante “”
Simbolo di avvertimento livello carburanteQuesto simbolo di avvertimento del livello
carburante comincia a lampeggiare quan-
do il livello carburante scende al di sotto
di circa 3,5 L.
1. Simbolo di avvertimento livello carburante
“”
2. Spia degli indicatori di direzione sinistro
“4”
3. Spia abbagliante “&”
4. Spia del folle “N”
5. Spia problemi al motore “ ”
6. Spia degli indicatori di direzione destro
“6”
7. Spia del livello dell’olio “
7”
HAU01590
.(parcheggio)
Lo sterzo è bloccato e le luci di posizione
anteriore e posteriore sono accese, men-
tre tutti gli altri impianti elettrici sono inatti-
vi. In questa posizione si può togliere la
chiave di accensione.
Lo sterzo deve essere bloccato prima di
poter girare la chiave su “
.”.HCA00043
iI
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare la
batteria.
