4-46
ESD
Um die Position des Drehzapfens des Steuer-
seilzugs zu verändern:
1. Die äußere Ummantelung zurückziehen und
dann den Steuerseilzug abnehmen.
2. Das Verbindungsstück des Steuerseilzugs
vom Drehzapfen des Steuerseilzugs abneh-
men.
3. Den Drehzapfen lösen und mit der Sperr-
scheibe in die gewünschte Position (P1 oder
P2) einbauen. Sicherstellen, daß er bis zum
vorgeschriebenen Drehmoment festgezogen
wird.
4. Das Verbindungsstück des Steuerseilzugs auf
den Drehzapfen des Steuerseilzugs anbrin-
gen.
Um die Position der Lenkerbegrenzung zu ver-
ändern:
1. Die Mutter der Lenkerbegrenzung 2
auf der
Fahrerseite der Lenkersäule lösen.
2. Die Lenkerbegrenzung in die gewünschte Po-
sition (S1 oder S2) heben und drehen und
dann die Mutter der Lenkerbegrenzung fest-
ziehen. Sicherstellen, daß sie bis zum vorge-
schriebenen Drehmoment festgezogen wird.
3. Die Lenksäulenabdeckung fest installieren. Anzugsdrehmoment:
5,4 N·m (0,5 kgf·m, 3,9 ft·lb)
Anzugsdrehmoment:
31 N·m (3,1 kgf·m, 22,4 ft·lb) Para cambiar la posición del pasador de giro
del cable de la dirección:
1. Tire hacia atrás el forro exterior y seguida-
mente desconecte el cable de la dirección.
2. Extraiga la junta del cable de la dirección del
pasador de giro.
3. Afloje el pasador de giro y móntelo con la
arandela de seguridad en la posición deseada
(P1 o P2). Apriétela con el par especificado.
4. Monte la junta del cable de la dirección en el
pasador de giro.
Para cambiar la posición de tope del mani-
llar:
1. Afloje la tuerca del tope del manillar 2
en el
lado del piloto de la columna de la dirección.
2. Levante y gire el tope del manillar hasta la
posición deseada (S1 o S2) y seguidamente
apriete la tuerca. Apriétela con el par especi-
ficado.
3. Monte firmemente la tapa de la columna de
la dirección. Par de apriete:
5,4 N·m (0,5 kgf·m, 3,9 ft·lb)
Par de apriete:
31 N·m (3,1 kgf·m, 22,4 ft·lb)
UF1N81A0.book Page 46 Tuesday, June 4, 2002 4:26 PM

4-47
F
FJU01359
Spécifications
*1: Indice d’octane à la pompe
*2: Indice d’octane recherche
MODELE
ELEMENTUnitéSJ700
CAPACITE DU VEHICULE
Nombre maximum de personnes à bord Nombre de personnes 1
DIMENSIONS
Longueur mm (in) 2.240 (88,2)
Largeur mm (in) 680 (26,8)
Hauteur mm (in) 660 (26,0 )
Poids à sec kg (lb) 132 (291)
PERFORMANCES
Puissance maximum kW (PS) @ tr/min 53,7 (72) @ 6.300
Consommation maximum de carburant L/h (US gal/h, Imp gal/h) 29 (7,7, 6,4)
Rayon d’action à plein régime h. 0,6
Régime embrayétr/min 1.250–1.350
MOTEUR
Type de moteur 2 temps
Nombre de cylindres 2
Cylindrée du moteur
cm
3 (cu in)701 (42,78)
Alésage & course mm (in) 81 ×
68 (3,19 ×
2,68)
Taux de compression 7,2
Système de lubrification Prémélange de carburant
Système de refroidissement Refroidissement par eau
Système de démarrage Démarreur électrique
Système d’allumage CDI
Bougie BR7HS (NGK)
Ecartement des électrodes mm (in) 0,6–0,7 (0,024–0,028)
Capacité de la batterie V-AH 12-19
Système de charge Volant magnétique
UNITE D’ENTRAINEMENT
Système de propulsion Pompe de propulsion
Type de pompe de propulsion Flux axial, un seul étage
Rotation de la turbine Dans le sens contraire des aiguilles d’une montre
(vu de l’arrière)
Transmission Entraînement direct du moteur
Angle de la tuyère Degrés 37, 41, 45, 49
CARBURANT ET HUILE
Carburant recommandéEssence normale sans plomb
Indice d’octane minimum IOP (*1)
IOR (*2)86
90
Huile moteur recommandée YAMALUBE 2-W ou une huile marine TC-W3
équivalente certifiée NMMA
Rapport de mélange du carburant
(carburant/huile)50:1
Capacité du réservoir de carburant
Total L (US gal, Imp gal) 18 (4,8, 4,0)
Réserve L (US gal, Imp gal) 5,5 (1,45, 1,21)
UF1N81A0.book Page 47 Tuesday, June 4, 2002 4:26 PM

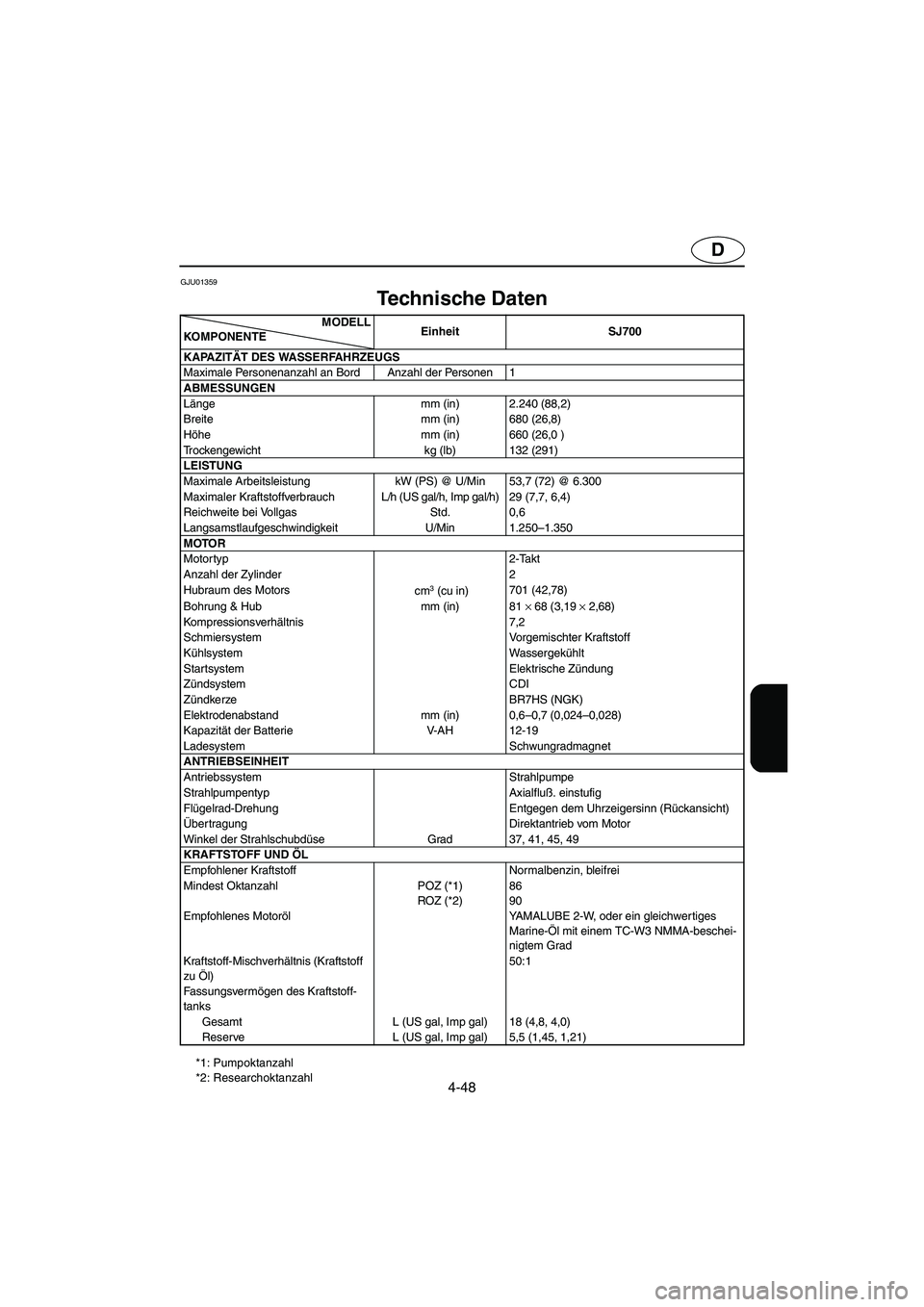

4-48
D
GJU01359
Technische Daten
*1: Pumpoktanzahl
*2: ResearchoktanzahlMODELL
KOMPONENTEEinheit SJ700
KAPAZITÄT DES WASSERFAHRZEUGS
Maximale Personenanzahl an Bord Anzahl der Personen 1
ABMESSUNGEN
Länge mm (in) 2.240 (88,2)
Breite mm (in) 680 (26,8)
Höhe mm (in) 660 (26,0 )
Trockengewicht kg (lb) 132 (291)
LEISTUNG
Maximale Arbeitsleistung kW (PS) @ U/Min 53,7 (72) @ 6.300
Maximaler Kraftstoffverbrauch L/h (US gal/h, Imp gal/h) 29 (7,7, 6,4)
Reichweite bei Vollgas Std. 0,6
Langsamstlaufgeschwindigkeit U/Min 1.250–1.350
MOTOR
Motortyp 2-Takt
Anzahl der Zylinder 2
Hubraum des Motors
cm
3 (cu in)701 (42,78)
Bohrung & Hub mm (in) 81 ×
68 (3,19 ×
2,68)
Kompressionsverhältnis 7,2
Schmiersystem Vorgemischter Kraftstoff
Kühlsystem Wassergekühlt
Startsystem Elektrische Zündung
Zündsystem CDI
Zündkerze BR7HS (NGK)
Elektrodenabstand mm (in) 0,6–0,7 (0,024–0,028)
Kapazität der Batterie V-AH 12-19
Ladesystem Schwungradmagnet
ANTRIEBSEINHEIT
Antriebssystem Strahlpumpe
Strahlpumpentyp Axialfluß. einstufig
Flügelrad-Drehung Entgegen dem Uhrzeigersinn (Rückansicht)
Übertragung Direktantrieb vom Motor
Winkel der Strahlschubdüse Grad 37, 41, 45, 49
KRAFTSTOFF UND ÖL
Empfohlener Kraftstoff Normalbenzin, bleifrei
Mindest Oktanzahl POZ (*1)
ROZ (*2)86
90
Empfohlenes Motoröl YAMALUBE 2-W, oder ein gleichwertiges
Marine-Öl mit einem TC-W3 NMMA-beschei-
nigtem Grad
Kraftstoff-Mischverhältnis (Kraftstoff
zu Öl)50:1
Fassungsvermögen des Kraftstoff-
tanks
Gesamt L (US gal, Imp gal) 18 (4,8, 4,0)
Reserve L (US gal, Imp gal) 5,5 (1,45, 1,21)
UF1N81A0.book Page 48 Tuesday, June 4, 2002 4:26 PM

4-49
ES
SJU01359
Especificaciones
*1: Octanaje en surtidor
*2: Octanaje Reseach
MODELO
ELEMENTOUnidad SJ700
CAPACIDAD DE LA MOTO DE AGUA
Número máximo de plazas Número de plazas 1
DIMENSIONES
Eslora mm (in) 2.240 (88,2)
Manga mm (in) 680 (26,8)
Puntal mm (in) 660 (26,0)
Peso en seco kg (lb) 132 (291)
PRESTACIONES
Potencia máxima kW (PS) @ r/min 53,7 (72) @ 6.300
Consumo máximo de combustible L/h (US gal/h, Imp gal/h) 29 (7,7, 6,4)
Autonomía a todo gas hr. 0,6
Ralentír/min 1.250–1.350
MOTOR
Tipo de motor 2 tiempos
Número de cilindros 2
Cilindrada del motor
cm
3 (cu in)701 (42,78)
Diámetro y carrera mm (in) 81 ×
68 (3,19 ×
2,68)
Relación de compresión7,2
Sistema de engrase Mezcla
Sistema de refrigeración Refrigeración por agua
Sistema de arranque Motor de arranque eléctrico
Sistema de encendido CDI
Bujía BR7HS (NGK)
Distancia entre electrodos mm (in) 0,6–0,7 (0,024–0,028)
Capacidad de la batería V-AH 12-19
Sistema de carga Magneto del volante
GRUPO PROPULSOR
Sistema de propulsión Bomba de chorro
Tipo de bomba de chorro Flujo axial, una etapa
Giro del rotor En el sentido contrario al de las agujas del reloj
(visto desde atrás)
TransmisiónTransmisión directa del motor
Ángulo de la tobera de propulsión Grados 37, 41, 45, 49
COMBUSTIBLE Y ACEITE
Combustible recomendado Gasolina normal sin plomo
Octanaje mínimo PON (*1)
RON (*2)86
90
Aceite de motor recomendado YAMALUBE 2-W, o aceite marino equivalente
homologado NMMA TC-W3
Proporción de mezcla
(combustible/aceite)50:1
Capacidad del depósito de combustible
Total L (US gal, Imp gal) 18 (4,8, 4,0)
Reserva L (US gal, Imp gal) 5,5 (1,45; 1,21)
UF1N81A0.book Page 49 Tuesday, June 4, 2002 4:26 PM

–MEMO–
UF1N81A0.book Page 50 Tuesday, June 4, 2002 4:26 PM

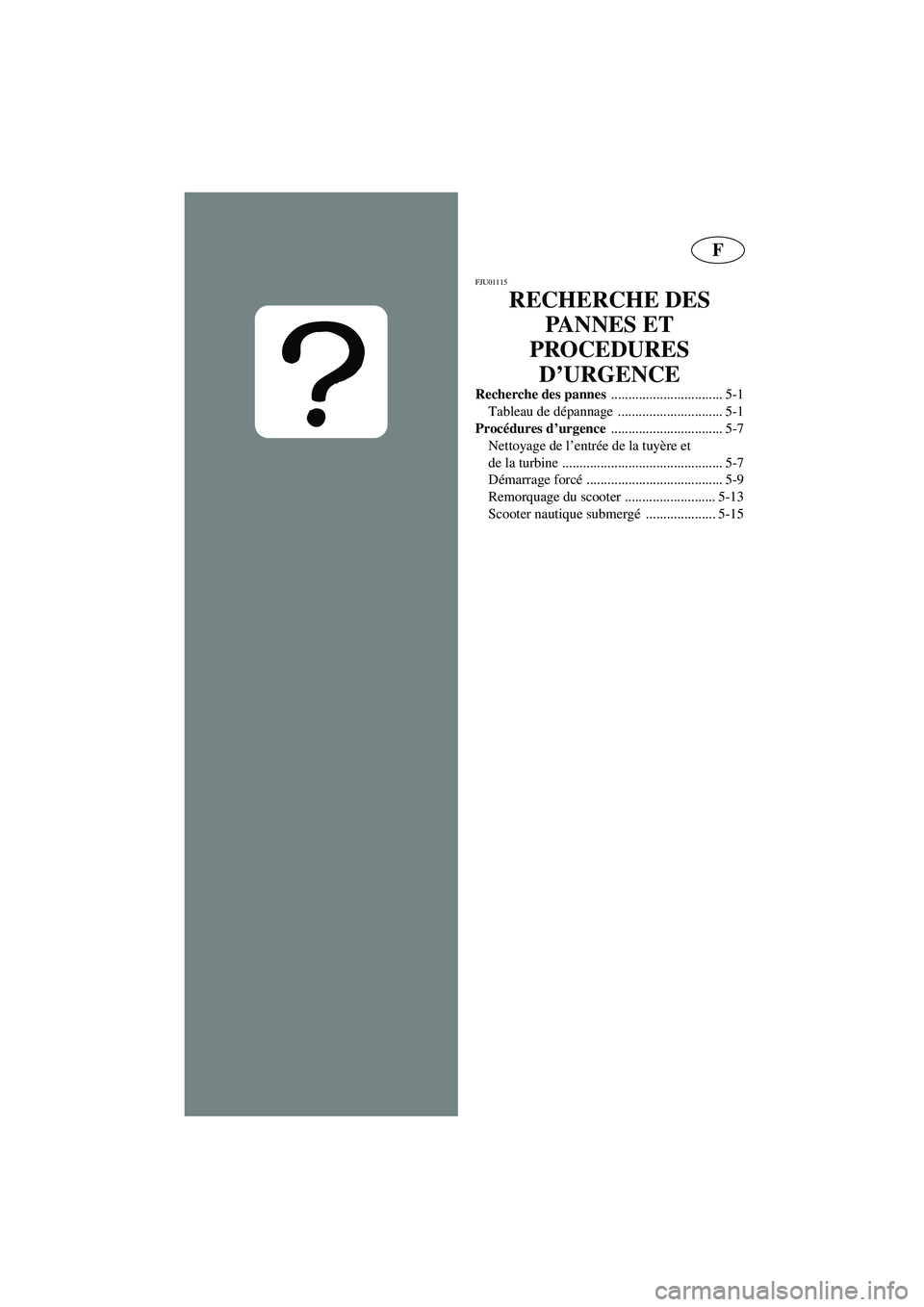

F
FJU01115
RECHERCHE DES
PANNES ET
PROCEDURES
D’URGENCE
Recherche des pannes
................................ 5-1
Tableau de dépannage .............................. 5-1
Procédures d’urgence
................................ 5-7
Nettoyage de l’entrée de la tuyère et
de la turbine .............................................. 5-7
Démarrage forcé ....................................... 5-9
Remorquage du scooter .......................... 5-13
Scooter nautique submergé .................... 5-15
UF1N81A0.book Page 1 Tuesday, June 4, 2002 4:26 PM

ESD
5
GJU01115
PROBLEMBEHEBUNG
UND
NOTFALLVERFAHREN
Problembehebung ....................................... 5-3
Störungssuchtabelle .................................. 5-3
Notfallverfahren ........................................... 5-8
Reinigung des Düseneinlasses und des
Flügelrads .................................................. 5-8
Überbrücken der Batterie ......................... 5-10
Abschleppen des Wasserfahrzeugs ........ 5-14
Untergegangenes Wasserfahrzeug ......... 5-16
SJU01115
IDENTIFICACIÓN DE
AV E RÍAS Y
PROCEDIMIENTOS DE
EMERGENCIA
Identificación de averías
............................ 5-5
Cuadro de identificación de averías ......... 5-5
Procedimientos de emergencia
................. 5-8
Limpieza de la admisión de chorro y
el rotor ...................................................... 5-8
Puentear la batería .................................. 5-10
Remolque de la moto de agua ................ 5-14
Hundimiento de la moto de agua ........... 5-16
UF1N81A0.book Page 2 Tuesday, June 4, 2002 4:26 PM

5-1
F
FJU01116
Recherche des pannes
Si vous avez quelque problème avec votre scooter, utilisez cette section pour en rechercher la cau-
se possible.
Si vous ne pouvez pas identifier la cause, ou si la procédure de remplacement ou de réparation
n’est pas décrite dans le présent manuel de l’utilisateur, demandez à un concessionnaire Yamaha de
procéder à l’intervention nécessaire.
FJU01367
Tableau de dépannage
PANNE CAUSE POSSIBLE REMEDE PAGE
Le moteur ne démarre
pasLe démarreur ne tourne pas
Coupe-circuit
du moteurAgrafe non en place Installer l’agrafe
2-9
Fusible Fondu Remplacer le fusible et
vérifier le câblage4-41
Batterie A plat Recharger 4-35
Connexions des bornes
défectueusesResserrer si nécessaire
4-35
Démarreur Défaillant Faire réviser par un
concessionnaire Yamaha—
Le démarreur tourne
Robinet de
carburantPlacé sur “OFF”Tourner le robinet de
carburant sur “ON”2-7
Carburant Vide Faites le plein le plus
rapidement possible3-7
Altéré ou contaminéFaire réviser par un
concessionnaire Yamaha4-21
Réservoir de
carburantPrésence d’eau ou de
saletésFaire réviser par un
concessionnaire Yamaha4-23
Bougie Encrassée ou défectueuse Nettoyer ou remplacer 4-27
Capuchon de
bougieNon installé ou pas serréRaccorder correctement
4-27
Carter-moteur Rempli d’eau Lancer le moteur sans
bougie jusqu’à ce qu’il
soit propre5-15
Filtre de
carburantObstrué ou présence
d’eauFaire réviser par un
concessionnaire Yamaha4-23
Starter Le bouton revient à sa
position de lui-mêmeSerrer l’écrou de réglage
du bouton de starter4-33
