2003 YAMAHA GRIZZLY 660 Manuale de Empleo (in Spanish)

8-112
FBU00717

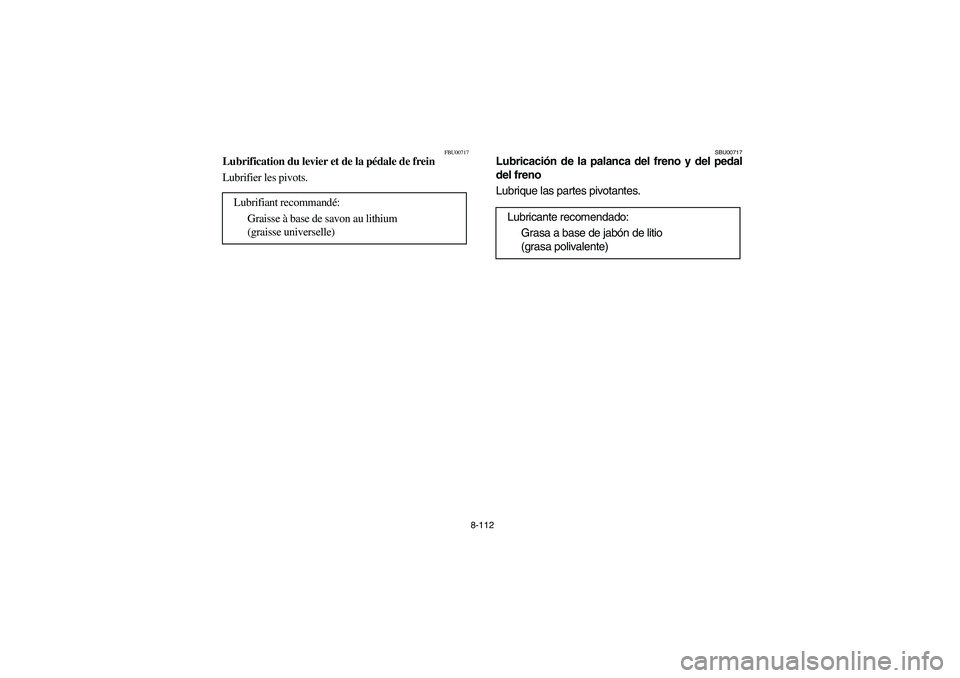

Lubrification du levier et de la pédale de frein
Lubrifier les pivots.
Lubrifiant recommandé:
Graisse à base de savon au lithium
(graisse universelle)
SBU00717
Lubricación de la palanca del freno y del pedal
del freno
Lubrique las partes pivotantes.
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente)
U5KM61.book Page 112 Friday, July 26, 2002 11:13 AM

8-113 1. Knuckle upper grease nipple
2. Knuckle lower grease nipple
1. Graisseur supérieur d’articulation
2. Graisseur inférieur d’articulation
1. Boquilla de engrase superior del muñón
2. Boquilla de engrase inferior del muñón
EBU01311
Rear knuckle upper and lower pivot lubrication
Lubricate the knuckle upper and lower pivots with
a grease gun.
Recommended lubricant:
Lithium-soap-based grease
U5KM61.book Page 113 Friday, July 26, 2002 11:13 AM

8-114
FBU01311
Lubrification des pivots supérieurs et inférieurs des
articulations arrière
Lubrifier les pivots supérieurs et inférieurs à l’aide d’un
graisseur.
Lubrifiant recommandé:
Graisse à base de savon au lithium
SBU01311
Lubricación de los pivotes superior e inferior del
muñón trasero
Lubrique los pivotes superior e inferior del muñón
con una pistola de engrase.
Lubricante recomendado:
Grasa a base de jabón de litio
U5KM61.book Page 114 Friday, July 26, 2002 11:13 AM

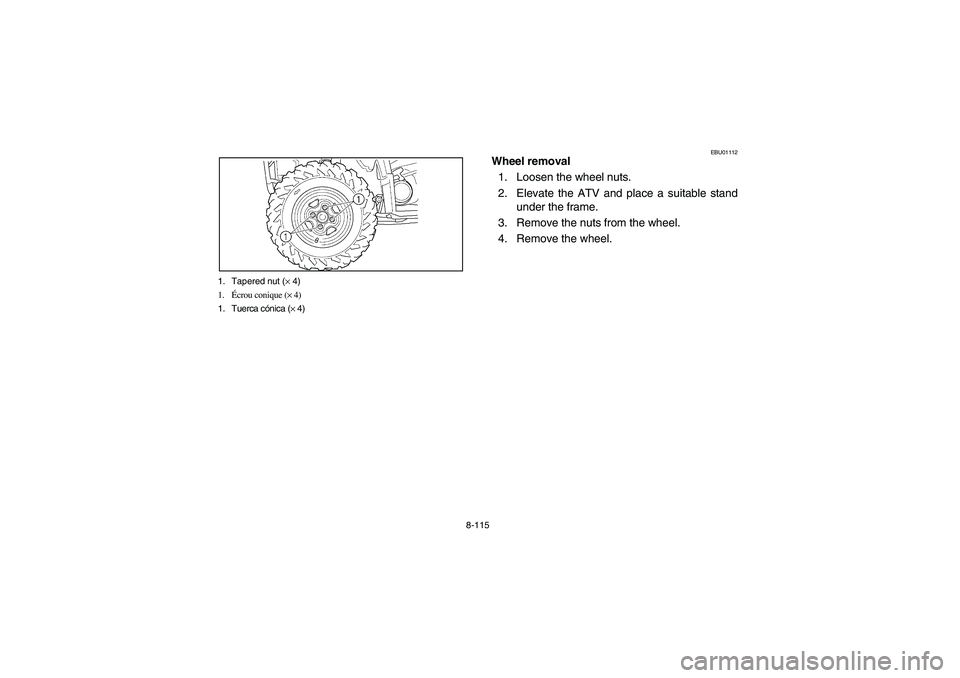

8-115 1. Tapered nut (× 4)
1.Écrou conique (× 4)
1. Tuerca cónica (× 4)
EBU01112
Wheel removal
1. Loosen the wheel nuts.
2. Elevate the ATV and place a suitable stand
under the frame.
3. Remove the nuts from the wheel.
4. Remove the wheel.
U5KM61.book Page 115 Friday, July 26, 2002 11:13 AM

8-116
FBU01112

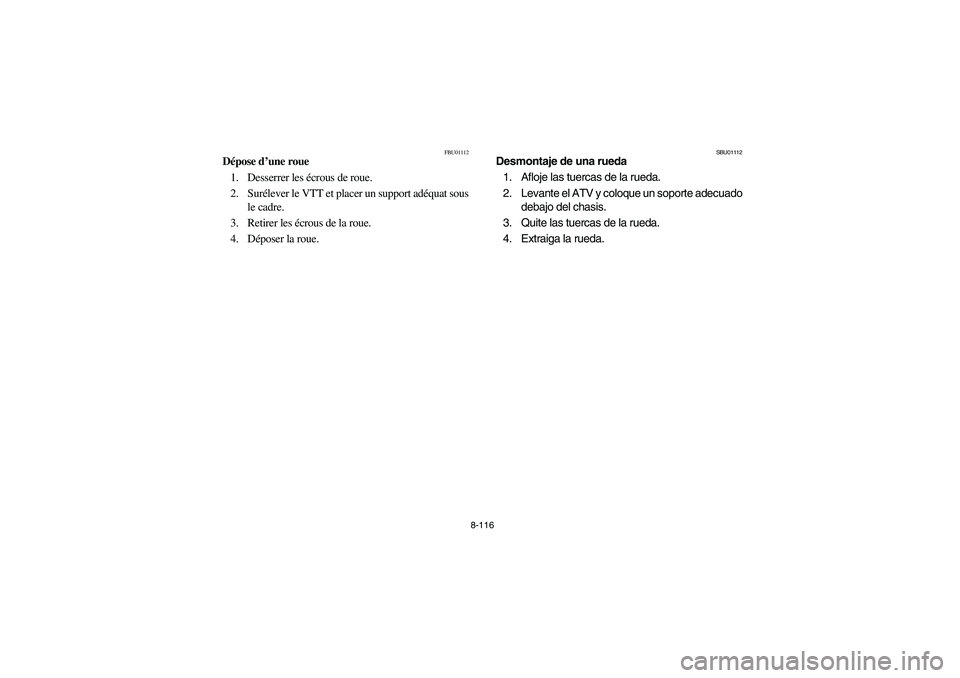

Dépose d’une roue
1. Desserrer les écrous de roue.
2. Surélever le VTT et placer un support adéquat sous
le cadre.
3. Retirer les écrous de la roue.
4. Déposer la roue.
SBU01112
Desmontaje de una rueda
1. Afloje las tuercas de la rueda.
2. Levante el ATV y coloque un soporte adecuado
debajo del chasis.
3. Quite las tuercas de la rueda.
4. Extraiga la rueda.
U5KM61.book Page 116 Friday, July 26, 2002 11:13 AM

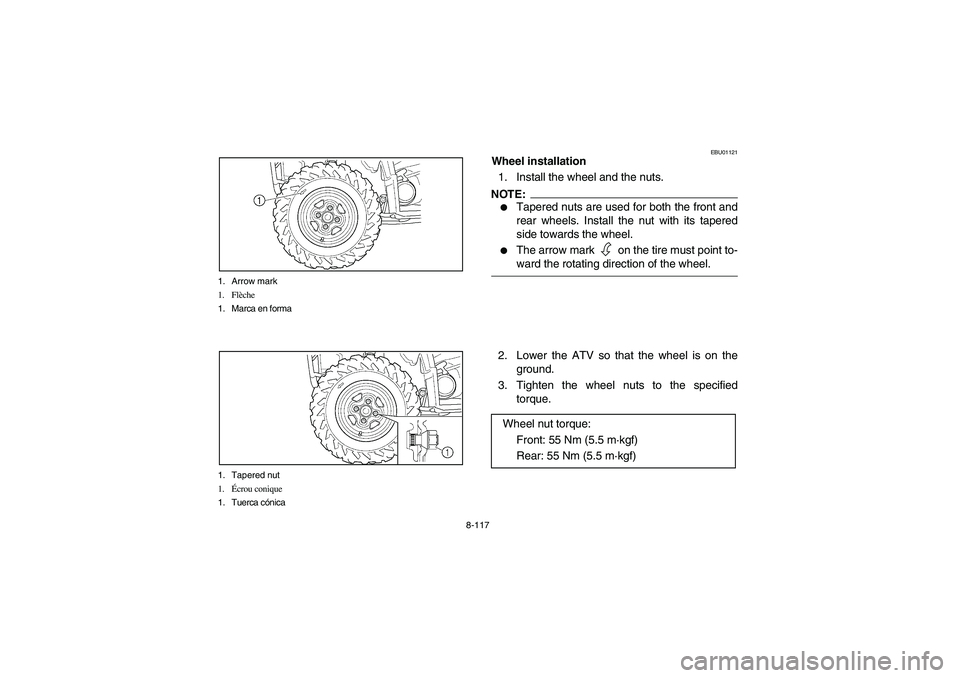

8-117 1. Arrow mark
1. Flèche
1. Marca en forma
1. Tapered nut
1.Écrou conique
1. Tuerca cónica
EBU01121
Wheel installation
1. Install the wheel and the nuts.NOTE:_

Tapered nuts are used for both the front and
rear wheels. Install the nut with its tapered
side towards the wheel.


The arrow mark on the tire must point to-
ward the rotating direction of the wheel.
2. Lower the ATV so that the wheel is on the
ground.
3. Tighten the wheel nuts to the specified
torque.
Wheel nut torque:
Front: 55 Nm (5.5 m·kgf)
Rear: 55 Nm (5.5 m·kgf)
U5KM61.book Page 117 Friday, July 26, 2002 11:13 AM

8-118
FBU01121
Repose d’une roue
1. Poser la roue et les écrous.N.B.:_

Les écrous de fixation des roues avant et arrière
sont de type conique. Monter les écrous en plaçant
leur partie conique du côté de la roue.


La flèche sur le pneu doit pointer dans la direc-
tion de rotation de la roue.
_2. Abaisser le véhicule afin que la roue repose sur le
sol.
3. Serrer les écrous de roue au couple de serrage spé-
cifié.
Couple de serrage d’écrou de roue:
Avant: 55 Nm (5,5 m·kgf)
Arrière: 55 Nm (5,5 m·kgf)
SBU01121
Montaje de las ruedas
1. Instale la rueda y las tuercas.NOTA:_

Se emplean tuercas ahusadas paras las rue-
das delanteras y traseras. Instale las tuercas
con su lado ahusado orientado a la rueda.


La marca en forma de flecha del neumático
deberá apuntar en sentido de rotación de la
rueda.
2. Baje el ATV para que la rueda se apoye en el
suelo.
3. Apriete las tuercas de la rueda a la torsión es-
pecificada.
Par de apriete de las tuercas de rueda:
Delanteras: 55 Nm (5,5 m·kgf)
Traseras: 55 Nm (5,5 m·kgf)
U5KM61.book Page 118 Friday, July 26, 2002 11:13 AM

8-119
EBU00381

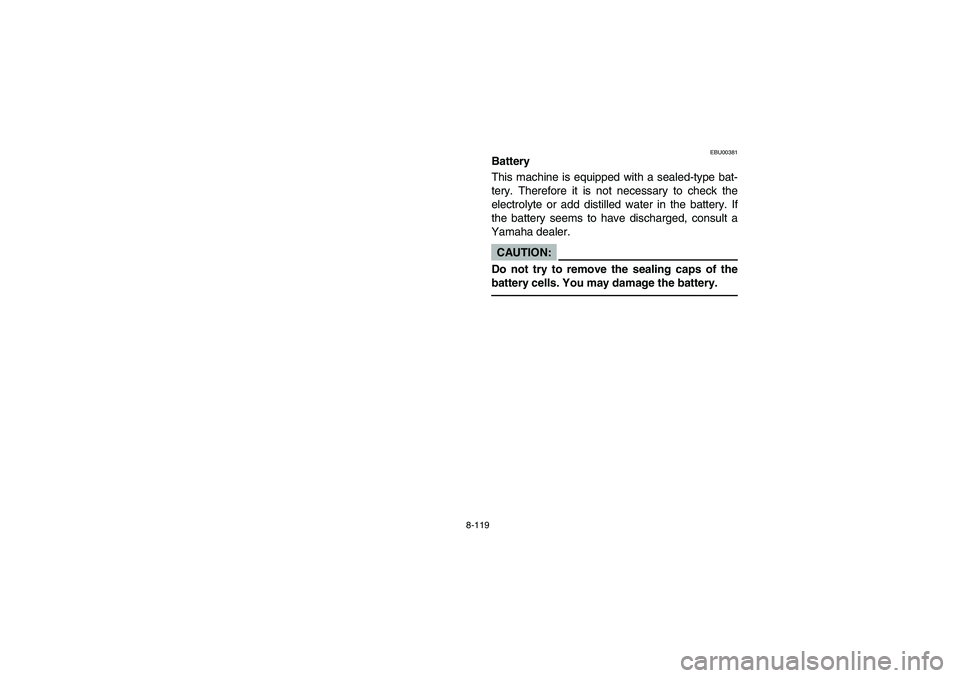

Battery
This machine is equipped with a sealed-type bat-
tery. Therefore it is not necessary to check the
electrolyte or add distilled water in the battery. If
the battery seems to have discharged, consult a
Yamaha dealer.CAUTION:
Do not try to remove the sealing caps of the
battery cells. You may damage the battery.
U5KM61.book Page 119 Friday, July 26, 2002 11:13 AM
