2003 YAMAHA GRIZZLY 660 Manuale de Empleo (in Spanish)

4-2
4
FBU00040
FONCTION DES COMMANDES
FBU00942
Contacteur à clé
Les positions du contacteur sont les suivantes:
ON (marche):
Placer le contacteur sur cette position pour mettre le mo-
teur en marche. Les phares et le feu arrière s’allument
quand le contacteur d’éclairage est activé.
OFF (arrêt):
Tous les circuits électriques sont coupés. La clé peut être
retirée.
SBU00040
FUNCIONES DE CONTROL
SBU00942
Interruptor principal
Las funciones correspondientes a cada una de las
posiciones del interruptor son las siguientes:
ON:
El motor sólo se puede poner en marcha con el inte-
rruptor en esta posición; si está conectado el inte-
rruptor de cambio de luces se encienden el faro y las
luces traseras.
OFF:
Se desconectan todos los circuitos eléctricos. En
esta posición puede extraerse la llave de contacto.
U5KM61.book Page 2 Friday, July 26, 2002 11:13 AM

4-3
1. Differential gear lock indicator light “DIFF. LOCK”
2. Low-range indicator light “L”
3. High-range indicator light “H”
4. Neutral indicator light “N”
5. Reverse indicator light “R”
6. Park indicator light “P”
7. Four-wheel-drive indicator “”/“”
8. Coolant temperature warning light “”
1. Témoin de blocage du différentiel “DIFF. LOCK”
2. Témoin du rapport inférieur “L”
3. Témoin du rapport supérieur “H”
4. Témoin de point mort “N”
5. Témoin de marche arrière “R”
6. Témoin de stationnement “P”
7. Indicateur 4x4 “”/“”
8. Témoin d’avertissement de la température du liquide de
refroidissement “”
1. Luz indicadora de bloqueo del diferencial “DIFF.LOCK”
2. Luz indicadora de margen bajo “L”
3. Luz indicadora de margen alto “H”
4. Luz de control de punto muerto “N”
5. Luz indicadora de marcha atrás “R”
6. Luz indicadora de estacionamiento “P”
7. Indicador del modo de tracción en las cuatro ruedas “”/“”
8. Luz de aviso de la temperatura del refrigerante “”
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
EBU00802
Indicator and warning lights
EBU01130
Differential gear lock indicator light
“DIFF. LOCK”
This indicator light comes on along with the differ-
ential gear lock indicator in the display when the
differential gear lock switch is set to the “LOCK-
4WD” position.
EBU01122
Low-range indicator light “L”
This indicator light comes on when the drive select
lever is in the “L” position.
EBU01064
High-range indicator light “H”
This indicator light comes on when the drive select
lever is in the “H” position.
EBU00972
Neutral indicator light “N”
This indicator light comes on when the drive select
lever is in the “N” position.
U5KM61.book Page 3 Friday, July 26, 2002 11:13 AM

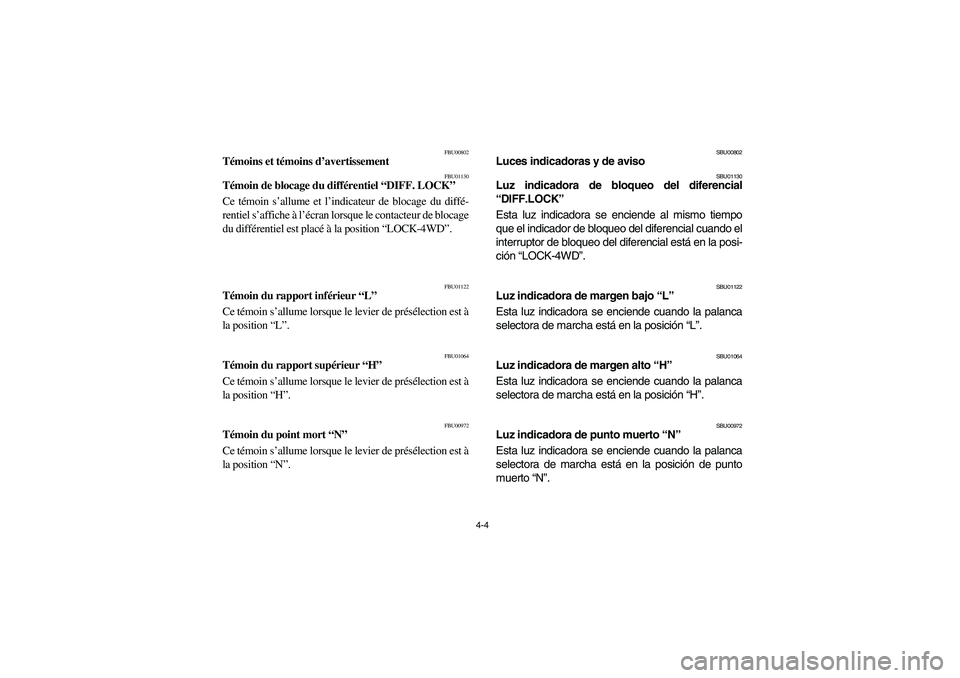

4-4
FBU00802
Témoins et témoins d’avertissement
FBU01130
Témoin de blocage du différentiel “DIFF. LOCK”
Ce témoin s’allume et l’indicateur de blocage du diffé-
rentiel s’affiche à l’écran lorsque le contacteur de blocage
du différentiel est placé à la position “LOCK-4WD”.
FBU01122
Témoin du rapport inférieur “L”
Ce témoin s’allume lorsque le levier de présélection est à
la position “L”.
FBU01064
Témoin du rapport supérieur “H”
Ce témoin s’allume lorsque le levier de présélection est à
la position “H”.
FBU00972
Témoin du point mort “N”
Ce témoin s’allume lorsque le levier de présélection est à
la position “N”.
SBU00802
Luces indicadoras y de aviso
SBU01130
Luz indicadora de bloqueo del diferencial
“DIFF.LOCK”
Esta luz indicadora se enciende al mismo tiempo
que el indicador de bloqueo del diferencial cuando el
interruptor de bloqueo del diferencial está en la posi-
ción “LOCK-4WD”.
SBU01122
Luz indicadora de margen bajo “L”
Esta luz indicadora se enciende cuando la palanca
selectora de marcha está en la posición “L”.
SBU01064
Luz indicadora de margen alto “H”
Esta luz indicadora se enciende cuando la palanca
selectora de marcha está en la posición “H”.
SBU00972
Luz indicadora de punto muerto “N”
Esta luz indicadora se enciende cuando la palanca
selectora de marcha está en la posición de punto
muerto “N”.
U5KM61.book Page 4 Friday, July 26, 2002 11:13 AM

4-5
1. Differential gear lock indicator light “DIFF. LOCK”
2. Low-range indicator light “L”
3. High-range indicator light “H”
4. Neutral indicator light “N”
5. Reverse indicator light “R”
6. Park indicator light “P”
7. Four-wheel-drive indicator “”/“”
8. Coolant temperature warning light “”
1. Témoin de blocage du différentiel “DIFF. LOCK”
2. Témoin du rapport inférieur “L”
3. Témoin du rapport supérieur “H”
4. Témoin de point mort “N”
5. Témoin de marche arrière “R”
6. Témoin de stationnement “P”
7. Indicateur 4x4 “”/“”
8. Témoin d’avertissement de la température du liquide de
refroidissement “”
1. Luz indicadora de bloqueo del diferencial “DIFF.LOCK”
2. Luz indicadora de margen bajo “L”
3. Luz indicadora de margen alto “H”
4. Luz de control de punto muerto “N”
5. Luz indicadora de marcha atrás “R”
6. Luz indicadora de estacionamiento “P”
7. Indicador del modo de tracción en las cuatro ruedas “”/“”
8. Luz de aviso de la temperatura del refrigerante “”
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
EBU00867
Reverse indicator light “R”
This indicator light comes on when the drive select
lever is in the “R” reverse position.NOTE:_ If the indicator light flashes or the speedometer
does not show the speed while riding, have a
Yamaha dealer check the speed sensor circuit. _
EBU00609
Park indicator light “P”
This indicator light comes on when the drive select
lever is in the “P” (park) position.
EBU01131
Four-wheel-drive indicator “”/“”
This indicator comes on when the “2WD”/“4WD”
switch is set to the “4WD” position. The differential
lock indicator “DIFF.LOCK” in the four-wheel-drive
indicator also comes on when the “LOCK”-“4WD”
switch is set to the “LOCK-4WD” position.NOTE:_ Due to the synchronizing mechanism in the differ-
ential gear case, the four-wheel drive indicator
may not come on until the ATV starts moving. _
DIFF.
LOCK
U5KM61.book Page 5 Friday, July 26, 2002 11:13 AM

4-6
FBU00867
Témoin de marche arrière “R”
Ce témoin s’allume lorsque le levier de présélection est à
la position “R”.N.B.:_ Si le témoin clignote ou si le compteur de vitesse n’affi-
che pas la vitesse lors de la conduite, faire contrôler le cir-
cuit du capteur de vitesse par un concessionnaire
Yamaha. _
FBU00609
Témoin de stationnement “P”
Ce témoin s’allume lorsque le levier de présélection est à
la position de stationnement “P”.
FBU01131
Indicateur 4x4 “”/“”
Cet indicateur s’allume lorsque le contacteur de traction
“2WD”/“4WD” est placé à la position “4WD”. L’indica-
teur de blocage du différentiel “DIFF.LOCK” s’affiche
dans l’indicateur 4x4 lorsque le contacteur de traction
“LOCK”-“4WD” est placé à la position “LOCK-4WD”.N.B.:_ En raison du mécanisme de synchronisation du différen-
tiel, l’indicateur 4x4 ne s’allume cependant pas toujours
tant que le véhicule est à l’arrêt. _
DIFF.
LOCK
SBU00867
Luz indicadora de marcha atrás “R”
Esta luz indicadora se enciende cuando la palanca
selectora de marcha está en la posición de marcha
atrás “R”. NOTA:_ Si la luz indicadora parpadea o si el velocímetro no
muestra la velocidad mientras circula, solicite a un
concesionario Yamaha que le compruebe el circuito
del sensor de velocidad. _
SBU00609
Luz indicadora de estacionamiento “P”
Esta luz indicadora se enciende cuando se pone la
palanca de selección de marcha en la posición “P”
(estacionamiento).
SBU01131
Indicador del modo de tracción en las cuatro rue-
das “”/“”
Este indicador se enciende cuando el selector
“2WD”/“4WD” se ajusta en la posición “4WD”. El indi-
cador de bloqueo del diferencial “DIFF.LOCK”, del
indicador de tracción en las cuatro ruedas, también
se enciende cuando se pone el selector “LOCK”-
“4WD” en la posición “LOCK-4WD”.NOTA:_ Debido al mecanismo de sincronización del cárter de
engranajes del diferencial, es posible que no se en-
cienda el indicador de tracción en las cuatro ruedas
esta luz hasta que se mueva el ATV. _
DIFF.
LOCK
U5KM61.book Page 6 Friday, July 26, 2002 11:13 AM

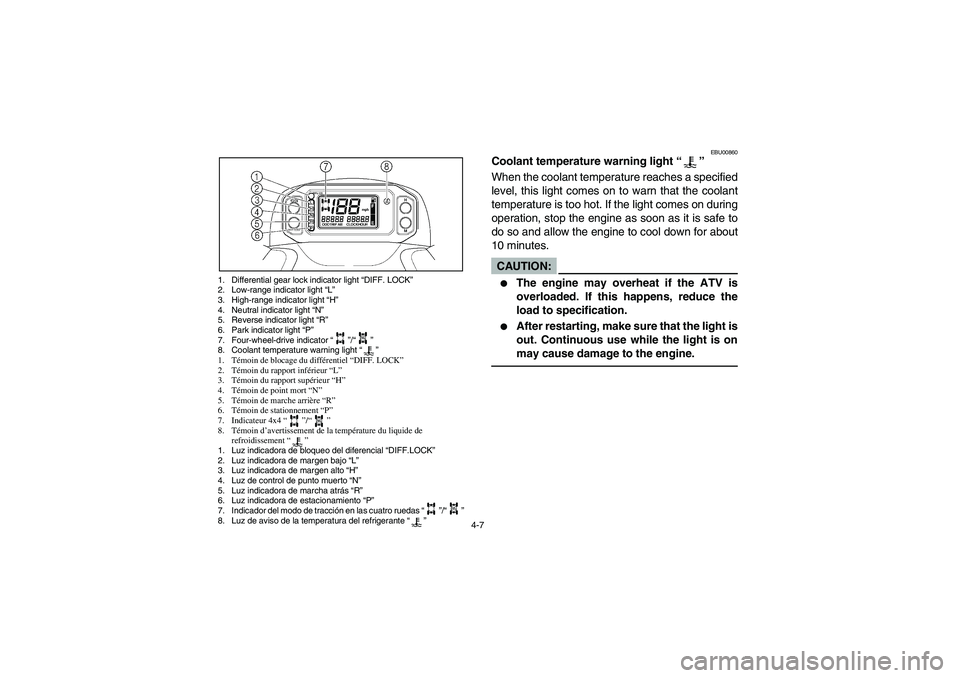

4-7
EBU00860
Coolant temperature warning light “”
When the coolant temperature reaches a specified
level, this light comes on to warn that the coolant
temperature is too hot. If the light comes on during
operation, stop the engine as soon as it is safe to
do so and allow the engine to cool down for about
10 minutes.CAUTION:_

The engine may overheat if the ATV is
overloaded. If this happens, reduce the
load to specification.


After restarting, make sure that the light is
out. Continuous use while the light is on
may cause damage to the engine.
_
1. Differential gear lock indicator light “DIFF. LOCK”
2. Low-range indicator light “L”
3. High-range indicator light “H”
4. Neutral indicator light “N”
5. Reverse indicator light “R”
6. Park indicator light “P”
7. Four-wheel-drive indicator “”/“”
8. Coolant temperature warning light “”
1. Témoin de blocage du différentiel “DIFF. LOCK”
2. Témoin du rapport inférieur “L”
3. Témoin du rapport supérieur “H”
4. Témoin de point mort “N”
5. Témoin de marche arrière “R”
6. Témoin de stationnement “P”
7. Indicateur 4x4 “”/“”
8. Témoin d’avertissement de la température du liquide de
refroidissement “”
1. Luz indicadora de bloqueo del diferencial “DIFF.LOCK”
2. Luz indicadora de margen bajo “L”
3. Luz indicadora de margen alto “H”
4. Luz de control de punto muerto “N”
5. Luz indicadora de marcha atrás “R”
6. Luz indicadora de estacionamiento “P”
7. Indicador del modo de tracción en las cuatro ruedas “”/“”
8. Luz de aviso de la temperatura del refrigerante “”
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
U5KM61.book Page 7 Friday, July 26, 2002 11:13 AM

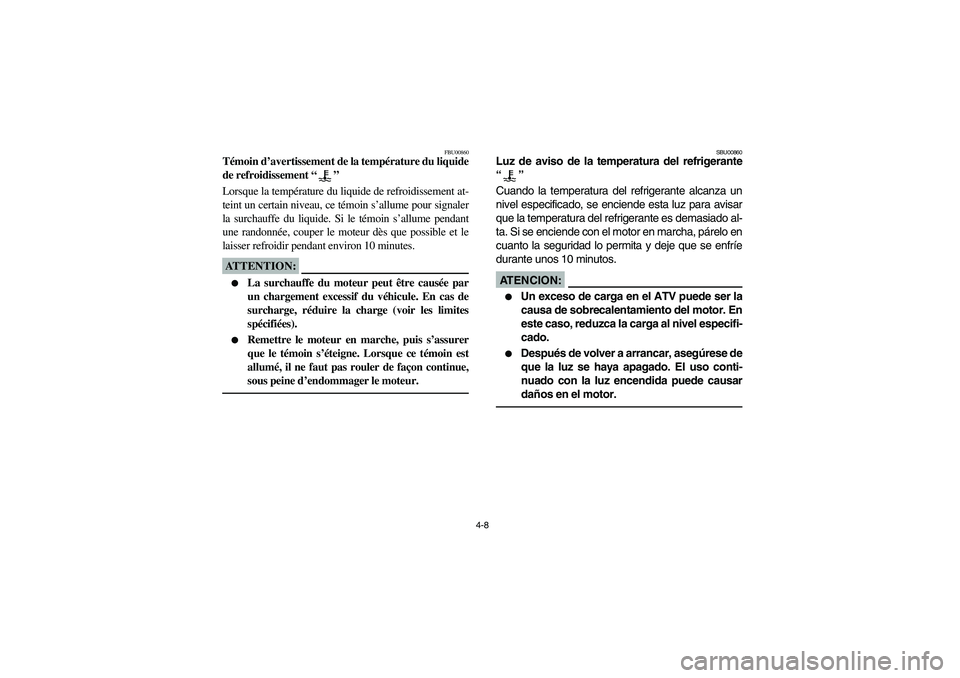

4-8
FBU00860
Témoin d’avertissement de la température du liquide
de refroidissement “”
Lorsque la température du liquide de refroidissement at-
teint un certain niveau, ce témoin s’allume pour signaler
la surchauffe du liquide. Si le témoin s’allume pendant
une randonnée, couper le moteur dès que possible et le
laisser refroidir pendant environ 10 minutes.ATTENTION:_

La surchauffe du moteur peut être causée par
un chargement excessif du véhicule. En cas de
surcharge, réduire la charge (voir les limites
spécifiées).


Remettre le moteur en marche, puis s’assurer
que le témoin s’éteigne. Lorsque ce témoin est
allumé, il ne faut pas rouler de façon continue,
sous peine d’endommager le moteur.
_
SBU00860
Luz de aviso de la temperatura del refrigerante
“”
Cuando la temperatura del refrigerante alcanza un
nivel especificado, se enciende esta luz para avisar
que la temperatura del refrigerante es demasiado al-
ta. Si se enciende con el motor en marcha, párelo en
cuanto la seguridad lo permita y deje que se enfríe
durante unos 10 minutos.AT E N C I O N :_

Un exceso de carga en el ATV puede ser la
causa de sobrecalentamiento del motor. En
este caso, reduzca la carga al nivel especifi-
cado.


Después de volver a arrancar, asegúrese de
que la luz se haya apagado. El uso conti-
nuado con la luz encendida puede causar
daños en el motor.
_
U5KM61.book Page 8 Friday, July 26, 2002 11:13 AM

4-9
EBU01132
Speedometer unit
The speedometer unit is equipped with the follow-
ing:

a speedometer (which shows the riding speed)


an odometer (which shows the total distance
traveled)


two tripmeters (which show the distance trav-
eled since they were last set to zero)


a clock


an hour meter (which shows the total time the
key has been turned to “ON”)
1. Speedometer
2. Odometer/Tripmeter A/Tripmeter B
3. Clock/Hour meter
4. TRIP/ODO button
5. Clock/Hour “”/“” button
6.“H” button
7.“M” button
1. Compteur de vitesse
2. Compteur kilométrique/totalisateurs journaliers A et B
3. Montre/compteur horaire
4. Bouton TRIP/ODO
5. Bouton de sélection montre/compteur horaire “”/“”
6. Bouton de réglage des heures “H”
7. Bouton de réglage des minutes “M”
1. Velocímetro
2. Cuentakilómetros/cuentakilómetros parcial A/
cuentakilómetros parcial B
3. Reloj/contador de horas
4. Botón TRIP/ODO
5. Reloj/Botón “”/“” de la hora
6. Botón “H”
7. Botón “M”U5KM61.book Page 9 Friday, July 26, 2002 11:13 AM
