2003 YAMAHA GRIZZLY 660 Manuale de Empleo (in Spanish)

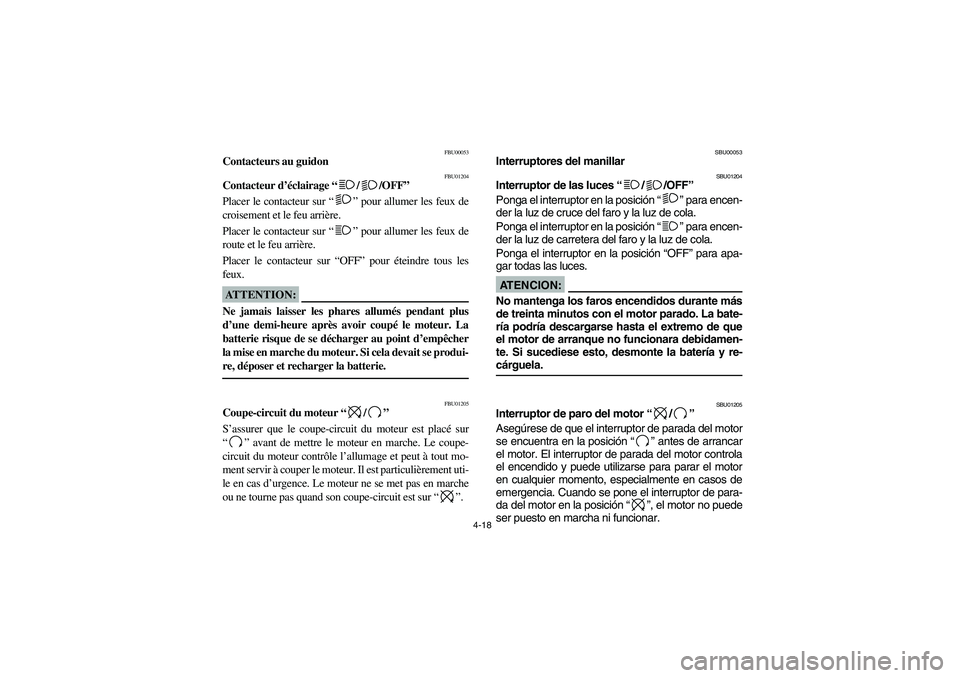

4-18
FBU00053
Contacteurs au guidon
FBU01204
Contacteur d’éclairage “/ /OFF”
Placer le contacteur sur “” pour allumer les feux de
croisement et le feu arrière.
Placer le contacteur sur “” pour allumer les feux de
route et le feu arrière.
Placer le contacteur sur “OFF” pour éteindre tous les
feux.ATTENTION:_ Ne jamais laisser les phares allumés pendant plus
d’une demi-heure après avoir coupé le moteur. La
batterie risque de se décharger au point d’empêcher
la mise en marche du moteur. Si cela devait se produi-
re, déposer et recharger la batterie. _
FBU01205
Coupe-circuit du moteur “/”
S’assurer que le coupe-circuit du moteur est placé sur
“” avant de mettre le moteur en marche. Le coupe-
circuit du moteur contrôle l’allumage et peut à tout mo-
ment servir à couper le moteur. Il est particulièrement uti-
le en cas d’urgence. Le moteur ne se met pas en marche
ou ne tourne pas quand son coupe-circuit est sur “”.
SBU00053
Interruptores del manillar
SBU01204
Interruptor de las luces “/ /OFF”
Ponga el interruptor en la posición “” para encen-
der la luz de cruce del faro y la luz de cola.
Ponga el interruptor en la posición “” para encen-
der la luz de carretera del faro y la luz de cola.
Ponga el interruptor en la posición “OFF” para apa-
gar todas las luces.AT E N C I O N :_ No mantenga los faros encendidos durante más
de treinta minutos con el motor parado. La bate-
ría podría descargarse hasta el extremo de que
el motor de arranque no funcionara debidamen-
te. Si sucediese esto, desmonte la batería y re-
cárguela. _
SBU01205
Interruptor de paro del motor “/”
Asegúrese de que el interruptor de parada del motor
se encuentra en la posición “” antes de arrancar
el motor. El interruptor de parada del motor controla
el encendido y puede utilizarse para parar el motor
en cualquier momento, especialmente en casos de
emergencia. Cuando se pone el interruptor de para-
da del motor en la posición “”, el motor no puede
ser puesto en marcha ni funcionar.
U5KM61.book Page 18 Friday, July 26, 2002 11:13 AM

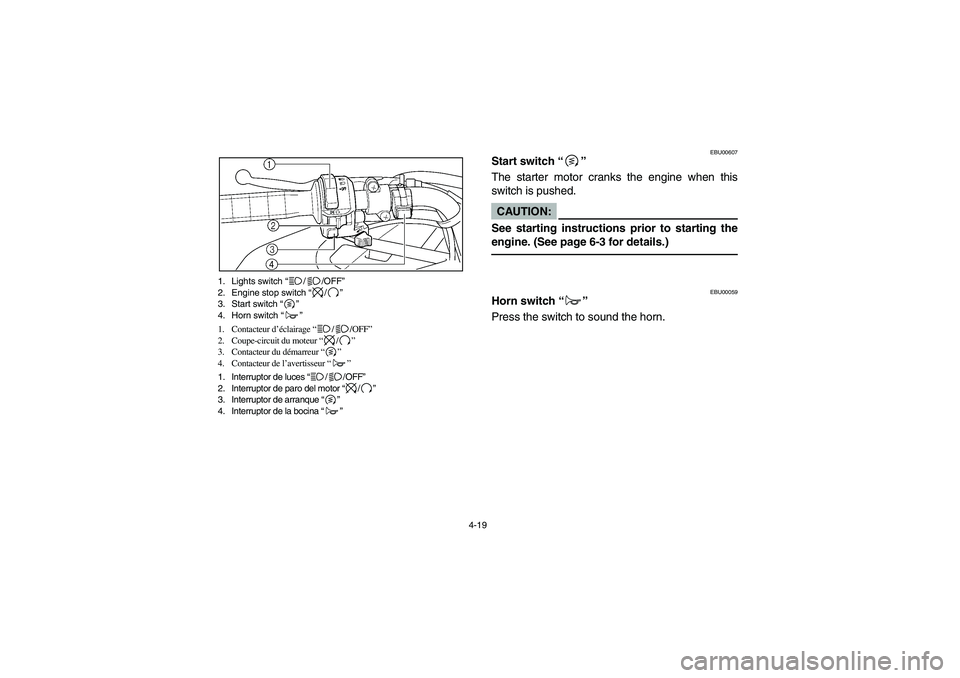

4-19 1. Lights switch “//OFF”
2. Engine stop switch “/”
3. Start switch “”
4. Horn switch “”
1. Contacteur d’éclairage “//OFF”
2. Coupe-circuit du moteur “/”
3. Contacteur du démarreur “”
4. Contacteur de l’avertisseur “”
1. Interruptor de luces “//OFF”
2. Interruptor de paro del motor “/”
3. Interruptor de arranque “”
4. Interruptor de la bocina “”
EBU00607
Start switch “”
The starter motor cranks the engine when this
switch is pushed.CAUTION:
See starting instructions prior to starting the
engine. (See page 6-3 for details.)
EBU00059
Horn switch “”
Press the switch to sound the horn.
U5KM61.book Page 19 Friday, July 26, 2002 11:13 AM

4-20
FBU00607
Contacteur du démarreur “”
Pour mettre le moteur en marche, enfoncer le contacteur
du démarreur.ATTENTION:_ Voir les instructions de mise en marche du moteur
avant de le mettre en marche. (Pour plus de détails,
voir page 6-4.) _
FBU00059
Contacteur de l’avertisseur “”
Appuyer sur ce contacteur pour actionner l’avertisseur.
SBU00607
Interruptor de arranque “”
Cuando se pulsa este interruptor, el motor de arran-
que hace que gire el motor principal.AT E N C I O N :Antes de poner en marcha el motor, vea las ins-
trucciones de arranque. (Para más detalles, ver
página 6-4.)
SBU00059
Interruptor de la bocina “”
Para hacer sonar la bocina pulse este interruptor.
U5KM61.book Page 20 Friday, July 26, 2002 11:13 AM

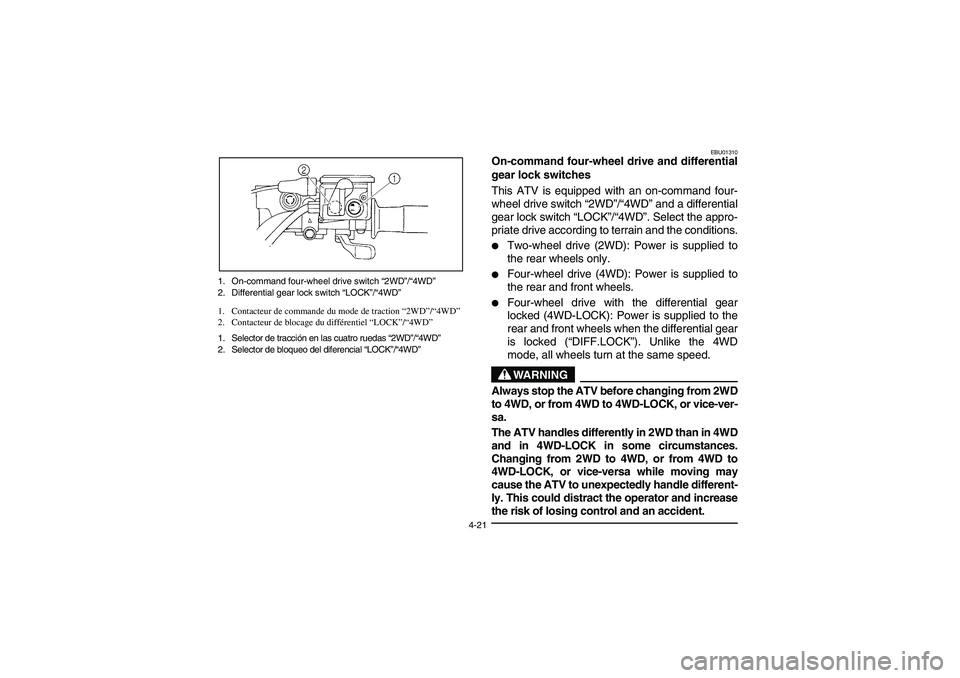

4-21 1. On-command four-wheel drive switch “2WD”/“4WD”
2. Differential gear lock switch “LOCK”/“4WD”
1. Contacteur de commande du mode de traction “2WD”/“4WD”
2. Contacteur de blocage du différentiel “LOCK”/“4WD”
1. Selector de tracción en las cuatro ruedas “2WD”/“4WD”
2. Selector de bloqueo del diferencial “LOCK”/“4WD”
EBU01310
On-command four-wheel drive and differential
gear lock switches
This ATV is equipped with an on-command four-
wheel drive switch “2WD”/“4WD” and a differential
gear lock switch “LOCK”/“4WD”. Select the appro-
priate drive according to terrain and the conditions.

Two-wheel drive (2WD): Power is supplied to
the rear wheels only.


Four-wheel drive (4WD): Power is supplied to
the rear and front wheels.


Four-wheel drive with the differential gear
locked (4WD-LOCK): Power is supplied to the
rear and front wheels when the differential gear
is locked (“DIFF.LOCK”). Unlike the 4WD
mode, all wheels turn at the same speed.WARNING
_ Always stop the ATV before changing from 2WD
to 4WD, or from 4WD to 4WD-LOCK, or vice-ver-
sa.
The ATV handles differently in 2WD than in 4WD
and in 4WD-LOCK in some circumstances.
Changing from 2WD to 4WD, or from 4WD to
4WD-LOCK, or vice-versa while moving may
cause the ATV to unexpectedly handle different-
ly. This could distract the operator and increase
the risk of losing control and an accident. _
U5KM61.book Page 21 Friday, July 26, 2002 11:13 AM

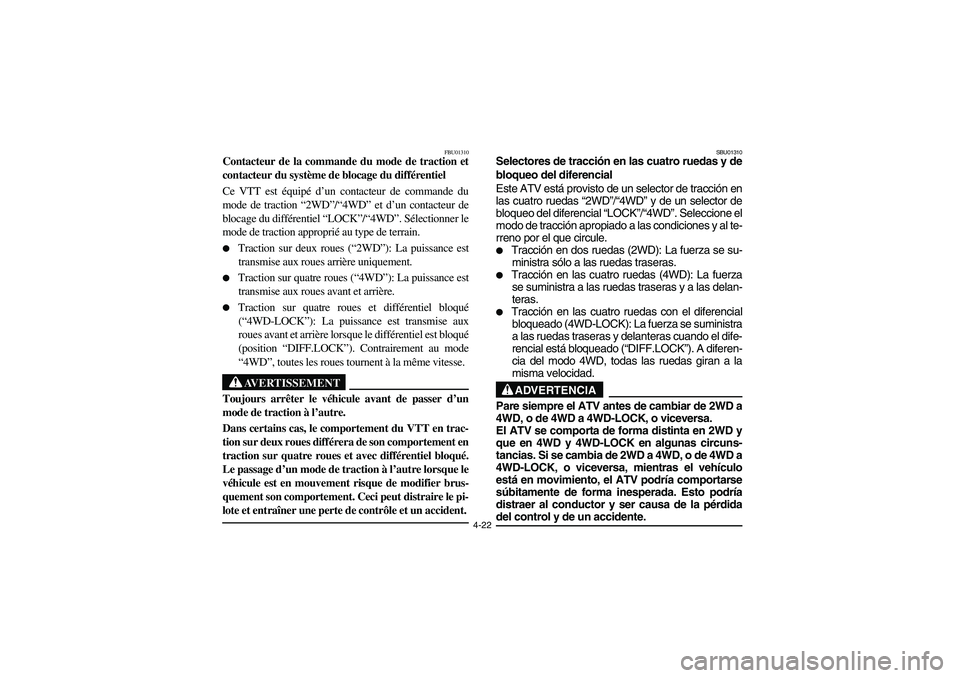

4-22
FBU01310
Contacteur de la commande du mode de traction et
contacteur du système de blocage du différentiel
Ce VTT est équipé d’un contacteur de commande du
mode de traction “2WD”/“4WD” et d’un contacteur de
blocage du différentiel “LOCK”/“4WD”. Sélectionner le
mode de traction approprié au type de terrain.

Traction sur deux roues (“2WD”): La puissance est
transmise aux roues arrière uniquement.


Traction sur quatre roues (“4WD”): La puissance est
transmise aux roues avant et arrière.


Traction sur quatre roues et différentiel bloqué
(“4WD-LOCK”): La puissance est transmise aux
roues avant et arrière lorsque le différentiel est bloqué
(position “DIFF.LOCK”). Contrairement au mode
“4WD”, toutes les roues tournent à la même vitesse.AVERTISSEMENT
_ Toujours arrêter le véhicule avant de passer d’un
mode de traction à l’autre.
Dans certains cas, le comportement du VTT en trac-
tion sur deux roues différera de son comportement en
traction sur quatre roues et avec différentiel bloqué.
Le passage d’un mode de traction à l’autre lorsque le
véhicule est en mouvement risque de modifier brus-
quement son comportement. Ceci peut distraire le pi-
lote et entraîner une perte de contrôle et un accident. _
SBU01310
Selectores de tracción en las cuatro ruedas y de
bloqueo del diferencial
Este ATV está provisto de un selector de tracción en
las cuatro ruedas “2WD”/“4WD” y de un selector de
bloqueo del diferencial “LOCK”/“4WD”. Seleccione el
modo de tracción apropiado a las condiciones y al te-
rreno por el que circule.

Tracción en dos ruedas (2WD): La fuerza se su-
ministra sólo a las ruedas traseras.


Tracción en las cuatro ruedas (4WD): La fuerza
se suministra a las ruedas traseras y a las delan-
teras.


Tracción en las cuatro ruedas con el diferencial
bloqueado (4WD-LOCK): La fuerza se suministra
a las ruedas traseras y delanteras cuando el dife-
rencial está bloqueado (“DIFF.LOCK”). A diferen-
cia del modo 4WD, todas las ruedas giran a la
misma velocidad.ADVERTENCIA
_ Pare siempre el ATV antes de cambiar de 2WD a
4WD, o de 4WD a 4WD-LOCK, o viceversa.
El ATV se comporta de forma distinta en 2WD y
que en 4WD y 4WD-LOCK en algunas circuns-
tancias. Si se cambia de 2WD a 4WD, o de 4WD a
4WD-LOCK, o viceversa, mientras el vehículo
está en movimiento, el ATV podría comportarse
súbitamente de forma inesperada. Esto podría
distraer al conductor y ser causa de la pérdida
del control y de un accidente. _
U5KM61.book Page 22 Friday, July 26, 2002 11:13 AM

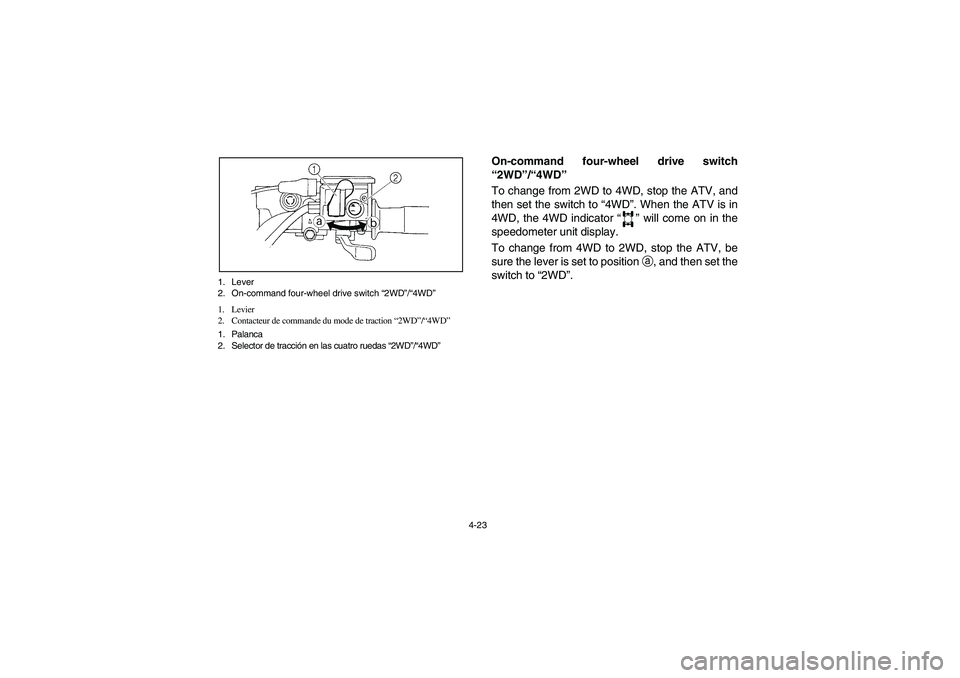

4-23 1. Lever
2. On-command four-wheel drive switch “2WD”/“4WD”
1. Levier
2. Contacteur de commande du mode de traction “2WD”/“4WD”
1. Palanca
2. Selector de tracción en las cuatro ruedas “2WD”/“4WD”
On-command four-wheel drive switch
“2WD”/“4WD”
To change from 2WD to 4WD, stop the ATV, and
then set the switch to “4WD”. When the ATV is in
4WD, the 4WD indicator “ ” will come on in the
speedometer unit display.
To change from 4WD to 2WD, stop the ATV, be
sure the lever is set to position
a, and then set the
switch to “2WD”.
E-4.fm Page 23 Friday, July 26, 2002 1:12 PM

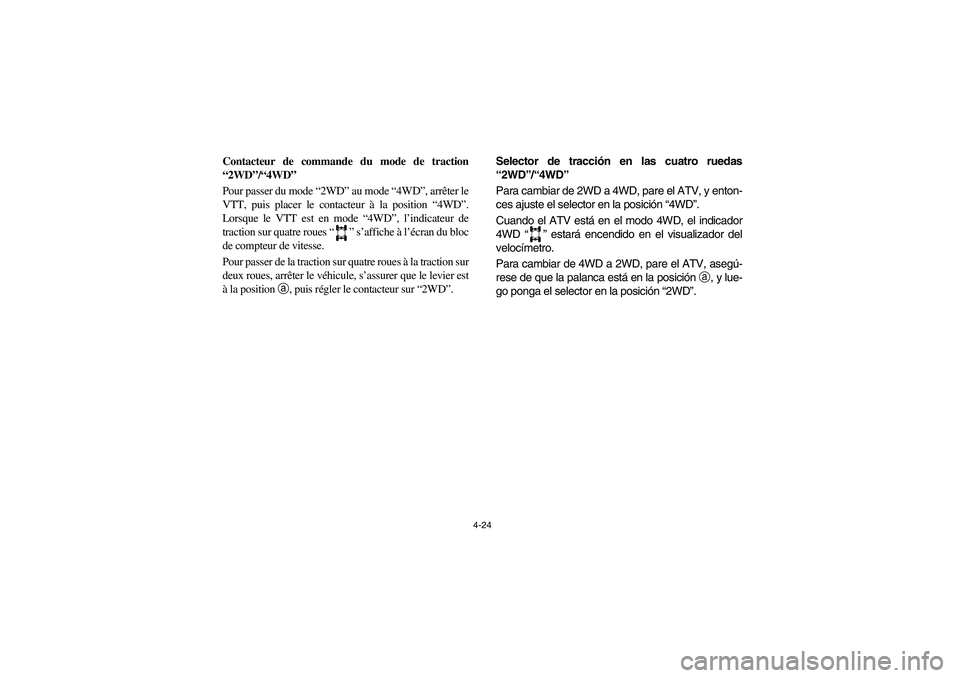

4-24
Contacteur de commande du mode de traction
“2WD”/“4WD”
Pour passer du mode “2WD” au mode “4WD”, arrêter le
VTT, puis placer le contacteur à la position “4WD”.
Lorsque le VTT est en mode “4WD”, l’indicateur de
traction sur quatre roues “” s’affiche à l’écran du bloc
de compteur de vitesse.
Pour passer de la traction sur quatre roues à la traction sur
deux roues, arrêter le véhicule, s’assurer que le levier est
à la position a, puis régler le contacteur sur “2WD”.
Selector de tracción en las cuatro ruedas
“2WD”/“4WD”
Para cambiar de 2WD a 4WD, pare el ATV, y enton-
ces ajuste el selector en la posición “4WD”.
Cuando el ATV está en el modo 4WD, el indicador
4WD “” estará encendido en el visualizador del
velocímetro.
Para cambiar de 4WD a 2WD, pare el ATV, asegú-
rese de que la palanca está en la posición
a, y lue-
go ponga el selector en la posición “2WD”.
U5KM61.book Page 24 Friday, July 26, 2002 11:13 AM

4-25 1. Differential gear lock switch “LOCK”/“4WD”
2. Lever
1. Contacteur de blocage du différentiel “LOCK”/“4WD”
2. Levier
1. Selector de bloqueo del diferencial “LOCK”/“4WD”
2. Palanca
Differential gear lock switch “LOCK”/“4WD”
To lock the differential gear in 4WD, make sure the
on-command four-wheel-drive switch is set to
“4WD”, stop the ATV, move the lever to
position
b, and then set the switch to “LOCK”.
When the differential gear is locked, the differential
gear lock indicator light (“DIFF.LOCK”) will come
on along with the indicator “” in the speedome-
ter unit display. To release the differential gear
lock, stop the ATV and set the switch to “4WD”.
DIFF.
LOCK
U5KM61.book Page 25 Friday, July 26, 2002 11:13 AM
