2003 YAMAHA GRIZZLY 660 Manuale de Empleo (in Spanish)

10-6
Headlight type: Krypton bulb
Bulb voltage, wattage
× quantity:
Headlight 12 V, 30 W / 30 W
× 2
Tail/brake light 12 V, 5 W / 21 W
× 1
Indicator light:
Neutral indicator light LED
× 1
Reverse indicator light LED
× 1
Coolant temperature warning light LED
× 1
Park position indicator light LED
× 1
High gear position indicator light LED
× 1
Low gear position indicator light LED
× 1
Differential gear lock indicator light LED
× 1
Specified fuses:
Main fuse 30 A
Headlight fuse 15 A
Ignition fuse 10 A
Auxiliary DC jack fuse 10 A
Four-wheel drive fuse 3 A
Signaling system fuse 10 A
Odometer fuse (backup) 10 AModel YFM660F
U5KM61.book Page 6 Friday, July 26, 2002 11:13 AM

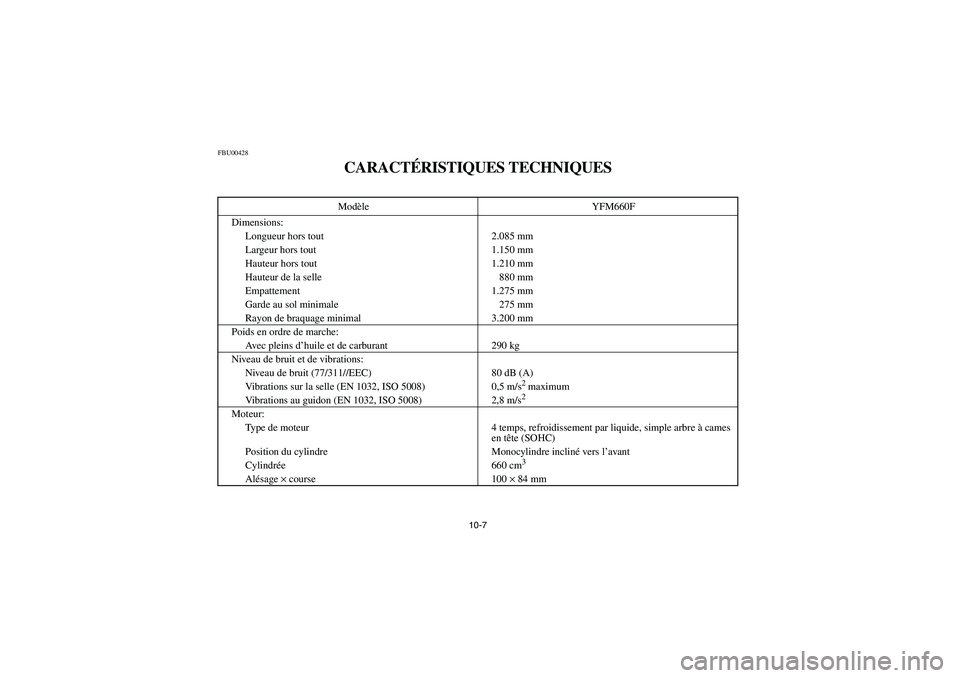

10-7
FBU00428
CARACTÉRISTIQUES TECHNIQUESModèle YFM660F
Dimensions:
Longueur hors tout 2.085 mm
Largeur hors tout 1.150 mm
Hauteur hors tout 1.210 mm
Hauteur de la selle 880 mm
Empattement 1.275 mm
Garde au sol minimale 275 mm
Rayon de braquage minimal 3.200 mm
Poids en ordre de marche:
Avec pleins d’huile et de carburant 290 kg
Niveau de bruit et de vibrations:
Niveau de bruit (77/311//EEC) 80 dB (A)
Vibrations sur la selle (EN 1032, ISO 5008) 0,5 m/s
2 maximum
Vibrations au guidon (EN 1032, ISO 5008) 2,8 m/s2
Moteur:
Type de moteur 4 temps, refroidissement par liquide, simple arbre à cames
en tête (SOHC)
Position du cylindre Monocylindre incliné vers l’avant
Cylindrée 660 cm
3
Alésage × course 100 × 84 mm
E-10-F.fm Page 7 Tuesday, July 30, 2002 11:20 AM

10-8
Taux de compression 9,1 : 1
Système de démarrage Démarreur électrique et à réenroulement
Système de graissage Carter humide
Huile de moteur:
Type
Classification d’huile de moteur recommandée API Service de type “SE”, “SF”, “SG” ou supérieur Modèle YFM660F
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATTENTION:
Ne pas mélanger d’additif chimique à l’huile afin d’éviter
tout patinage de l’embrayage, car l’huile moteur lubrifie
également l’embrayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur à celui spéci-
fié. S’assurer également de ne pas utiliser une huile por-
tant la désignation “ENERGY CONSERVING II” ou la
même désignation avec un chiffre plus élevé.
U5KM61.book Page 8 Friday, July 26, 2002 11:13 AM

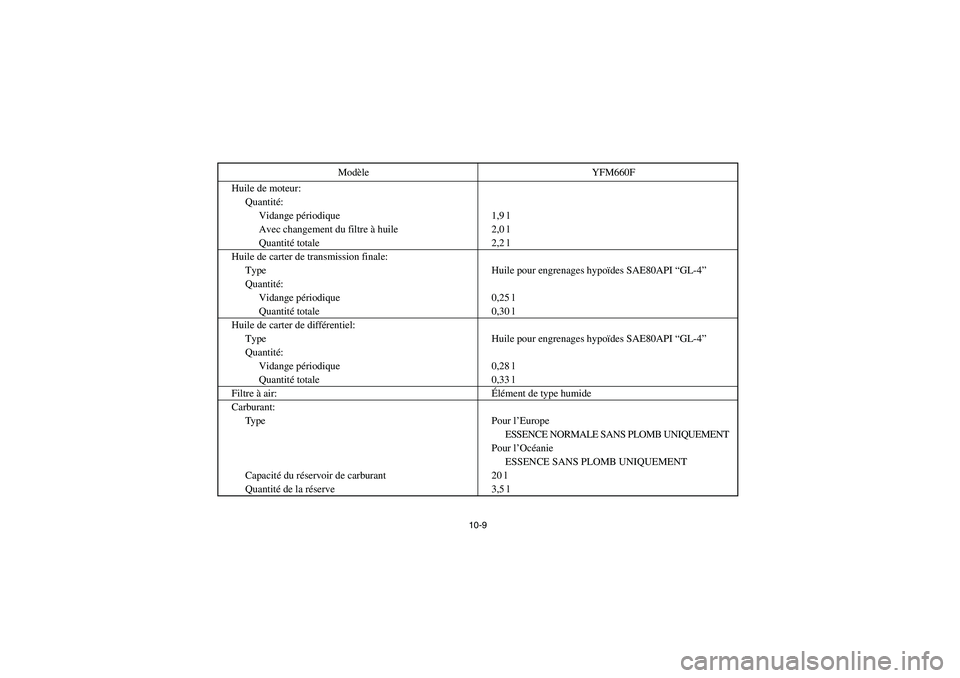

10-9
Huile de moteur:
Quantité:
Vidange périodique 1,9 l
Avec changement du filtre à huile 2,0 l
Quantité totale 2,2 l
Huile de carter de transmission finale:
Type Huile pour engrenages hypoïdes SAE80API “GL-4”
Quantité:
Vidange périodique 0,25 l
Quantité totale 0,30 l
Huile de carter de différentiel:
Type Huile pour engrenages hypoïdes SAE80API “GL-4”
Quantité:
Vidange périodique 0,28 l
Quantité totale 0,33 l
Filtre à air:Élément de type humide
Carburant:
Type Pour l’Europe
ESSENCE NORMALE SANS PLOMB UNIQUEMENT
Pour l’Océanie
ESSENCE SANS PLOMB UNIQUEMENT
Capacité du réservoir de carburant 20 l
Quantité de la réserve 3,5 lModèle YFM660F
U5KM61.book Page 9 Friday, July 26, 2002 11:13 AM

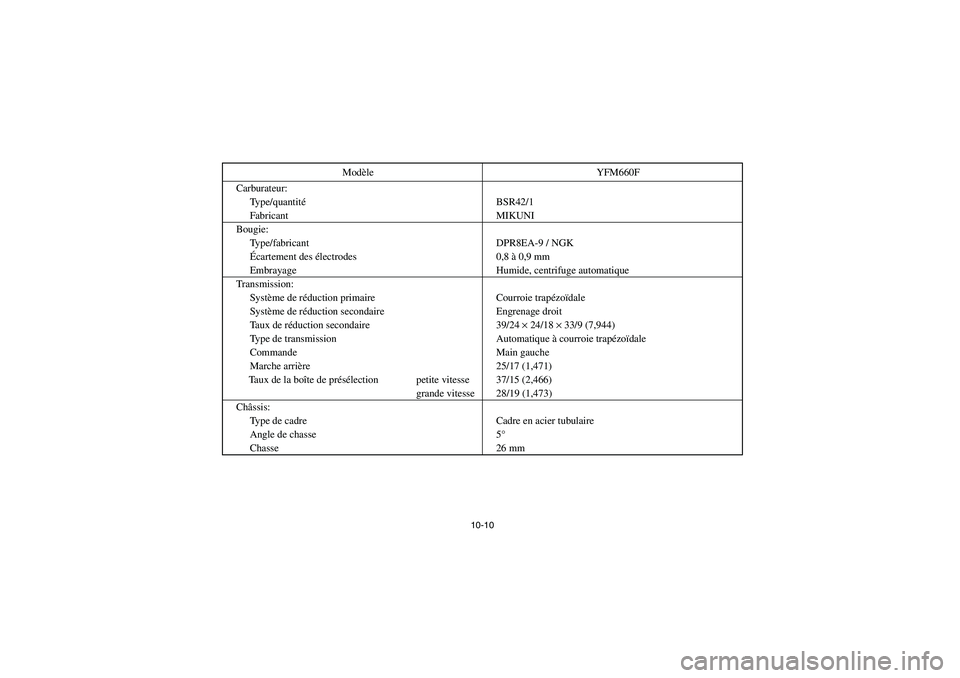

10-10
Carburateur:
Type/quantitéBSR42/1
Fabricant MIKUNI
Bougie:
Type/fabricant DPR8EA-9 / NGK
Écartement des électrodes 0,8 à 0,9 mm
Embrayage Humide, centrifuge automatique
Transmission:
Système de réduction primaire Courroie trapézoïdale
Système de réduction secondaire Engrenage droit
Taux de réduction secondaire 39/24 × 24/18 × 33/9 (7,944)
Type de transmission Automatique à courroie trapézoïdale
Commande Main gauche
Marche arrière 25/17 (1,471)
Taux de la boîte de présélection petite vitesse 37/15 (2,466)
grande vitesse 28/19 (1,473)
Châssis:
Type de cadre Cadre en acier tubulaire
Angle de chasse 5°
Chasse 26 mmModèle YFM660F
U5KM61.book Page 10 Friday, July 26, 2002 11:13 AM

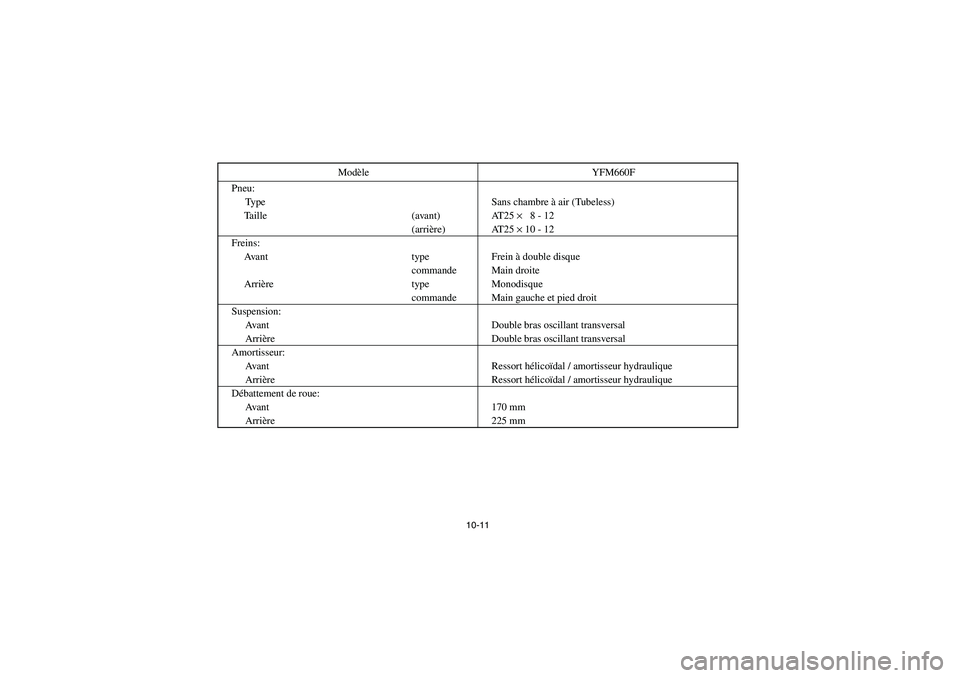

10-11
Pneu:
Type Sans chambre à air (Tubeless)
Taille (avant) AT25 × 8 - 12
(arrière) AT25 × 10 - 12
Freins:
Ava n t t y p e F r e i n à double disque
commande Main droite
Arrière type Monodisque
commande Main gauche et pied droit
Suspension:
Avant Double bras oscillant transversal
Arrière Double bras oscillant transversal
Amortisseur:
Avant Ressort hélicoïdal / amortisseur hydraulique
Arrière Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
Avant 170 mm
Arrière 225 mmModèle YFM660F
U5KM61.book Page 11 Friday, July 26, 2002 11:13 AM

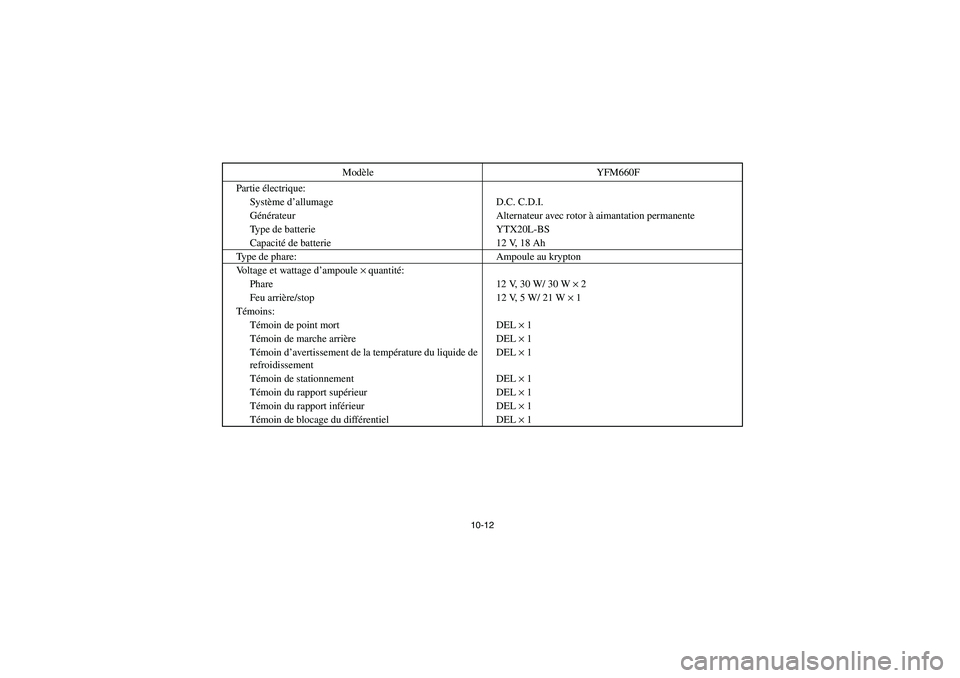

10-12
Partie électrique:
Système d’allumage D.C. C.D.I.
Générateur Alternateur avec rotor à aimantation permanente
Type de batterie YTX20L-BS
Capacité de batterie 12 V, 18 Ah
Type de phare: Ampoule au krypton
Voltage et wattage d’ampoule × quantité:
Phare 12 V, 30 W/ 30 W × 2
Feu arrière/stop 12 V, 5 W/ 21 W × 1
Témoins:
Témoin de point mort DEL × 1
Témoin de marche arrière DEL × 1
Témoin d’avertissement de la température du liquide de
refroidissementDEL × 1
Témoin de stationnement DEL × 1
Témoin du rapport supérieur DEL × 1
Témoin du rapport inférieur DEL × 1
Témoin de blocage du différentiel DEL × 1 Modèle YFM660F
U5KM61.book Page 12 Friday, July 26, 2002 11:13 AM

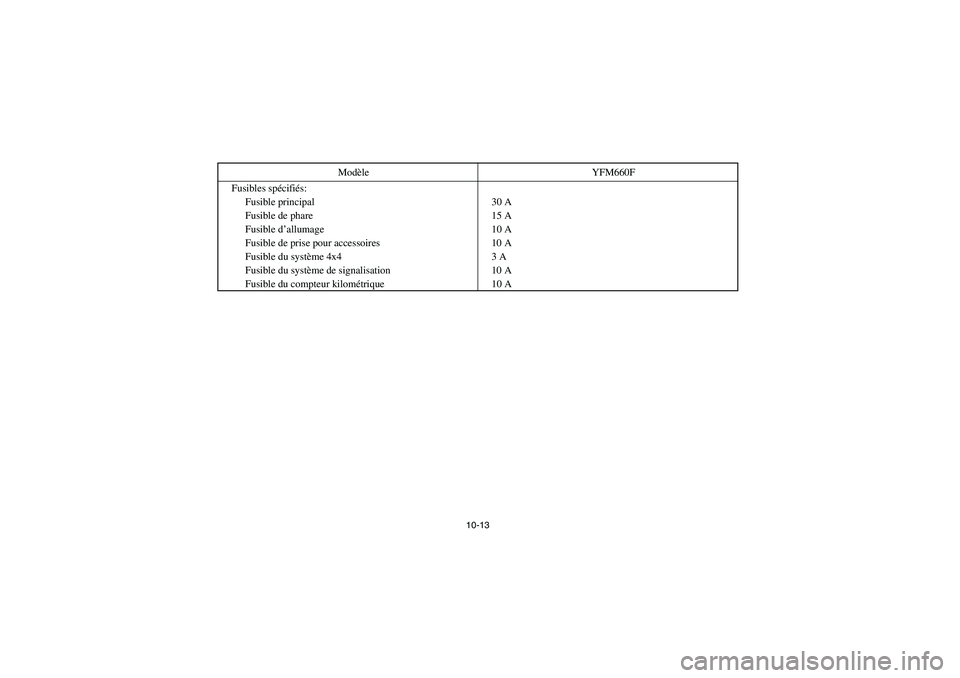

10-13
Fusibles spécifiés:
Fusible principal 30 A
Fusible de phare 15 A
Fusible d’allumage 10 A
Fusible de prise pour accessoires 10 A
Fusible du système 4x4 3 A
Fusible du système de signalisation 10 A
Fusible du compteur kilométrique 10 A Modèle YFM660F
U5KM61.book Page 13 Friday, July 26, 2002 11:13 AM
