2003 YAMAHA GRIZZLY 660 Manuale de Empleo (in Spanish)

8-24
FBU01141

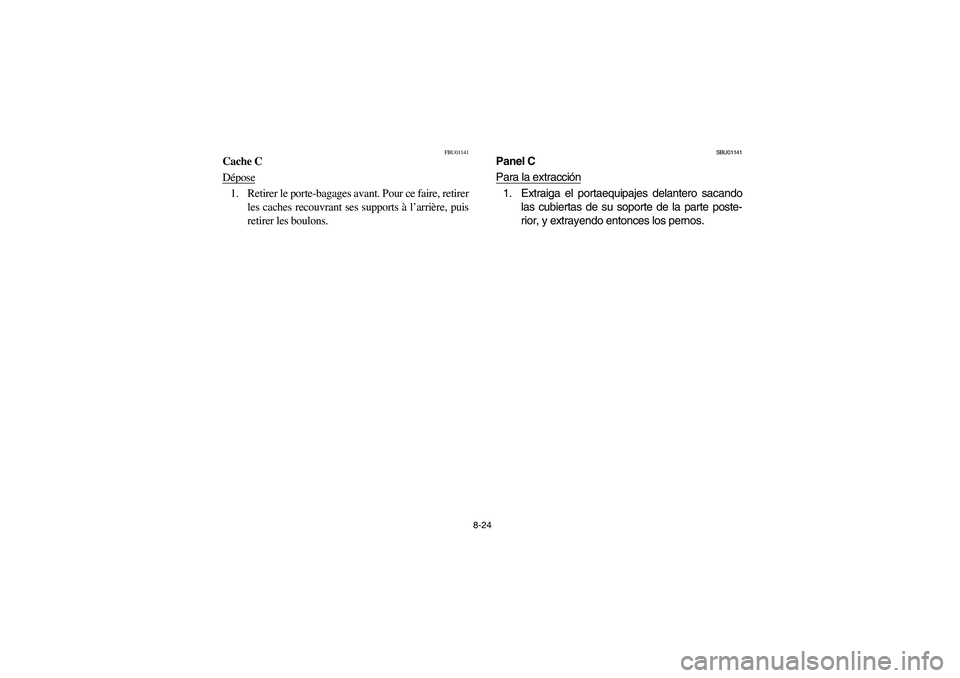

Cache C
Dépose1. Retirer le porte-bagages avant. Pour ce faire, retirer
les caches recouvrant ses supports à l’arrière, puis
retirer les boulons.
SBU01141
Panel C
Para la extracción1. Extraiga el portaequipajes delantero sacando
las cubiertas de su soporte de la parte poste-
rior, y extrayendo entonces los pernos.
U5KM61.book Page 24 Friday, July 26, 2002 11:13 AM

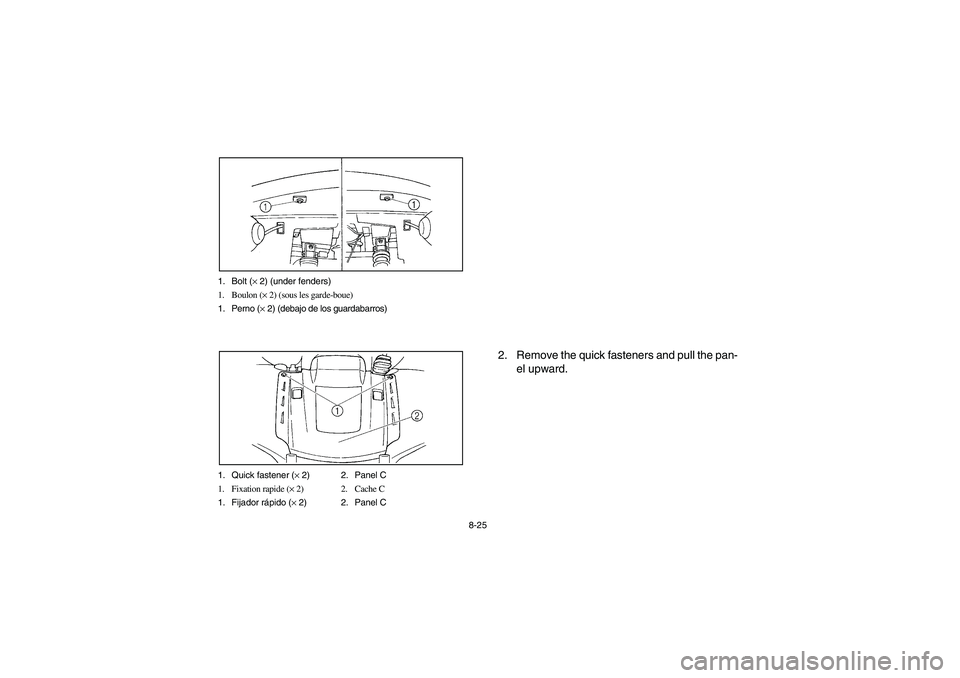

8-25 1. Bolt (× 2) (under fenders)
1. Boulon (× 2) (sous les garde-boue)
1. Perno (× 2) (debajo de los guardabarros)
1. Quick fastener (× 2) 2. Panel C
1. Fixation rapide (× 2) 2. Cache C
1. Fijador rápido (× 2) 2. Panel C
2. Remove the quick fasteners and pull the pan-
el upward.
U5KM61.book Page 25 Friday, July 26, 2002 11:13 AM

8-26
2. Retirer les rivets démontables et tirer le cache vers
le haut.2. Extraiga los fijadores rápidos y tire del panel
hacia arriba.
U5KM61.book Page 26 Friday, July 26, 2002 11:13 AM

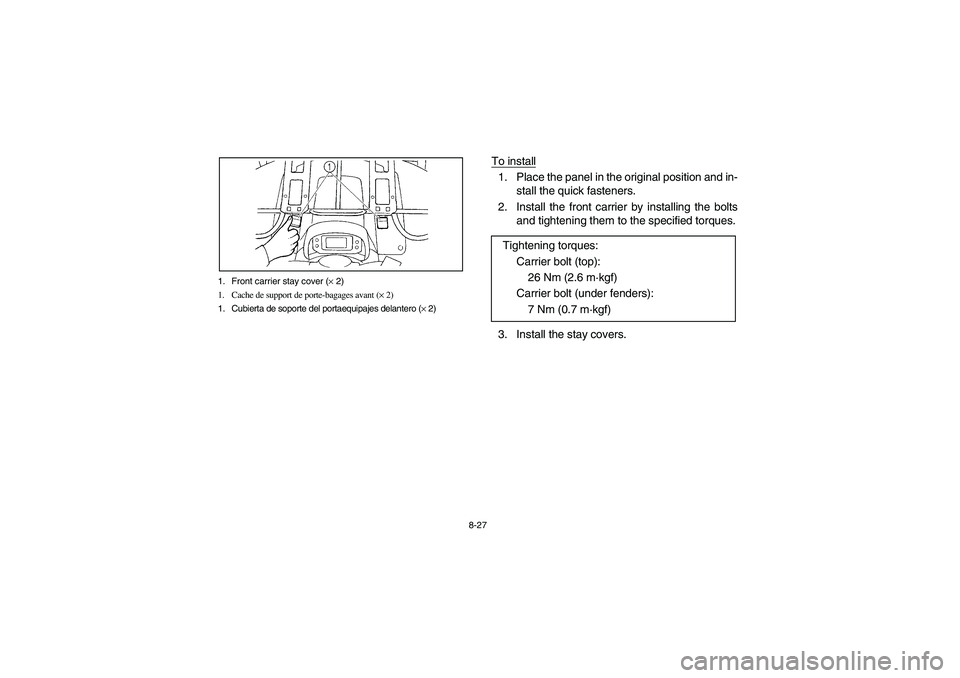

8-27 1. Front carrier stay cover (× 2)
1. Cache de support de porte-bagages avant (× 2)
1. Cubierta de soporte del portaequipajes delantero (× 2)
To install1. Place the panel in the original position and in-
stall the quick fasteners.
2. Install the front carrier by installing the bolts
and tightening them to the specified torques.
3. Install the stay covers.Tightening torques:
Carrier bolt (top):
26 Nm (2.6 m·kgf)
Carrier bolt (under fenders):
7 Nm (0.7 m·kgf)
U5KM61.book Page 27 Friday, July 26, 2002 11:13 AM

8-28
Mise en place1. Remettre le cache à sa place, puis monter les fixa-
tions rapides.
2. Remonter le porte-bagages avant et ses boulons,
puis serrer ces derniers aux couples spécifiés.
3. Remettre les caches recouvrant les supports. Couples de serrage:
Boulon de porte-bagages (haut):
26 Nm (2,6 m·kgf)
Boulon de porte-bagages (sous les garde-boue):
7 Nm (0,7 m·kgf)
Para la instalación1. Ponga el panel en la posición original e instale
los fijadores rápidos.
2. Instale el portaequipajes delantero montando
sus pernos y apretándolos a las torsiones es-
pecificadas.
3. Instale las cubierta delsoporte.Pares de torsión:
Perno del portaequipajes (superior):
26 Nm (2,6 m·kgf)
Perno del portaequipajes
(guardabarros inferior):
7 Nm (0,7 m·kgf)
U5KM61.book Page 28 Friday, July 26, 2002 11:13 AM

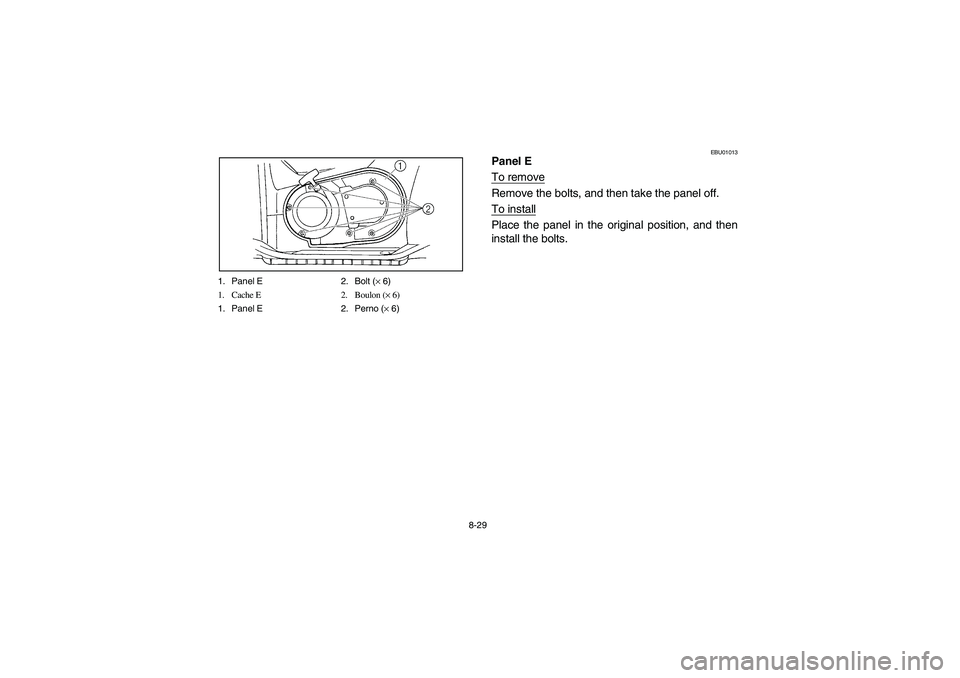

8-29 1. Panel E 2. Bolt (× 6)
1. Cache E 2. Boulon (× 6)
1. Panel E 2. Perno (× 6)
EBU01013
Panel E
To removeRemove the bolts, and then take the panel off.
To installPlace the panel in the original position, and then
install the bolts.
U5KM61.book Page 29 Friday, July 26, 2002 11:13 AM

8-30
FBU01013
Cache E
DéposeRetirer les boulons, puis déposer le cache.
Mise en placeRemettre le cache à sa place, puis monter les boulons.
SBU01013
Panel E
Para extraerloExtraiga los pernos. y luego extraiga el panel.
Para instalarloColoque el panel en su posición original, y luego ins-
tale los pernos.
U5KM61.book Page 30 Friday, July 26, 2002 11:13 AM

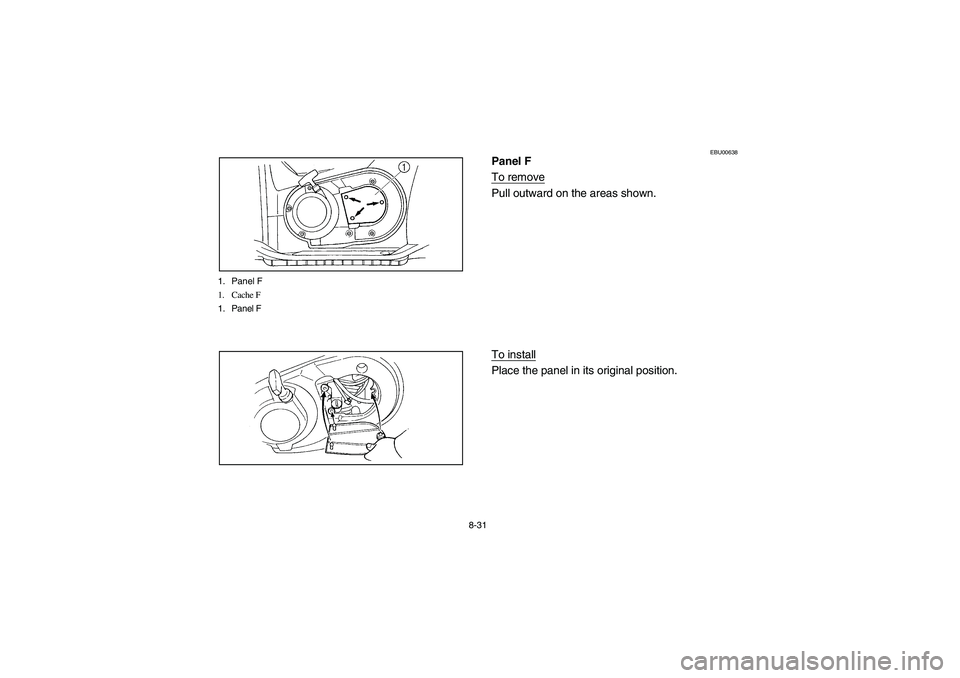

8-31 1. Panel F
1. Cache F
1. Panel F
EBU00638
Panel F
To removePull outward on the areas shown.
To installPlace the panel in its original position.
U5KM61.book Page 31 Friday, July 26, 2002 11:13 AM
