9-8
FBU00427

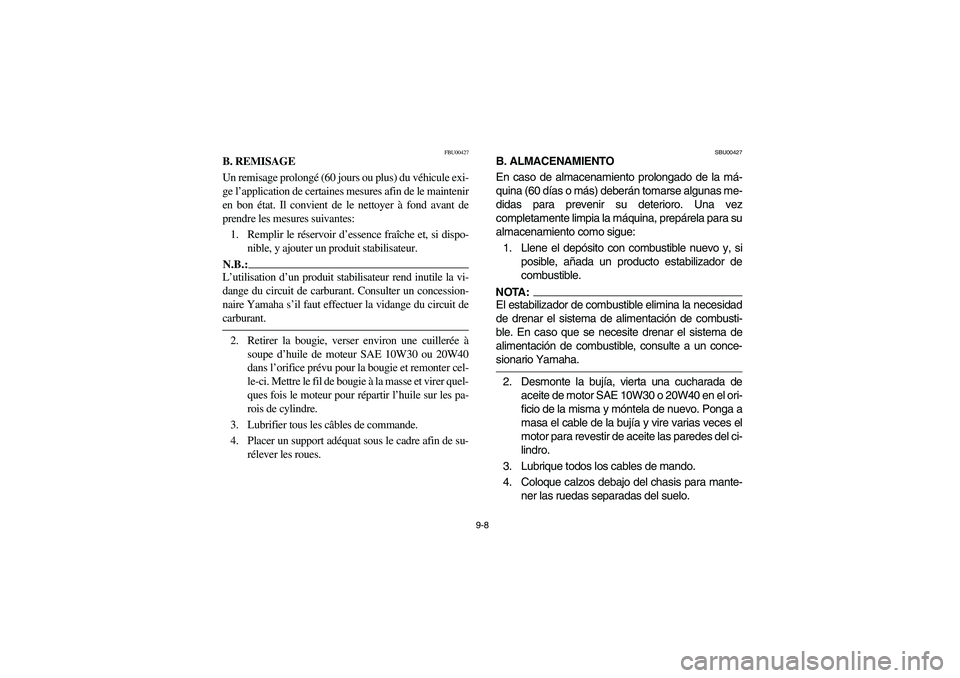

B. REMISAGE
Un remisage prolongé (60 jours ou plus) du véhicule exi-
ge l’application de certaines mesures afin de le maintenir
en bon état. Il convient de le nettoyer à fond avant de
prendre les mesures suivantes:
1. Remplir le réservoir d’essence fraîche et, si dispo-
nible, y ajouter un produit stabilisateur.N.B.:_ L’utilisation d’un produit stabilisateur rend inutile la vi-
dange du circuit de carburant. Consulter un concession-
naire Yamaha s’il faut effectuer la vidange du circuit de
carburant. _2. Retirer la bougie, verser environ une cuillerée à
soupe d’huile de moteur SAE 10W30 ou 20W40
dans l’orifice prévu pour la bougie et remonter cel-
le-ci. Mettre le fil de bougie à la masse et virer quel-
ques fois le moteur pour répartir l’huile sur les pa-
rois de cylindre.
3. Lubrifier tous les câbles de commande.
4. Placer un support adéquat sous le cadre afin de su-
rélever les roues.
SBU00427
B. ALMACENAMIENTO
En caso de almacenamiento prolongado de la má-
quina (60 días o más) deberán tomarse algunas me-
didas para prevenir su deterioro. Una vez
completamente limpia la máquina, prepárela para su
almacenamiento como sigue:
1. Llene el depósito con combustible nuevo y, si
posible, añada un producto estabilizador de
combustible.NOTA:El estabilizador de combustible elimina la necesidad
de drenar el sistema de alimentación de combusti-
ble. En caso que se necesite drenar el sistema de
alimentación de combustible, consulte a un conce-
sionario Yamaha.2. Desmonte la bujía, vierta una cucharada de
aceite de motor SAE 10W30 o 20W40 en el ori-
ficio de la misma y móntela de nuevo. Ponga a
masa el cable de la bujía y vire varias veces el
motor para revestir de aceite las paredes del ci-
lindro.
3. Lubrique todos los cables de mando.
4. Coloque calzos debajo del chasis para mante-
ner las ruedas separadas del suelo.
U5KM61.book Page 8 Friday, July 26, 2002 11:13 AM

9-9

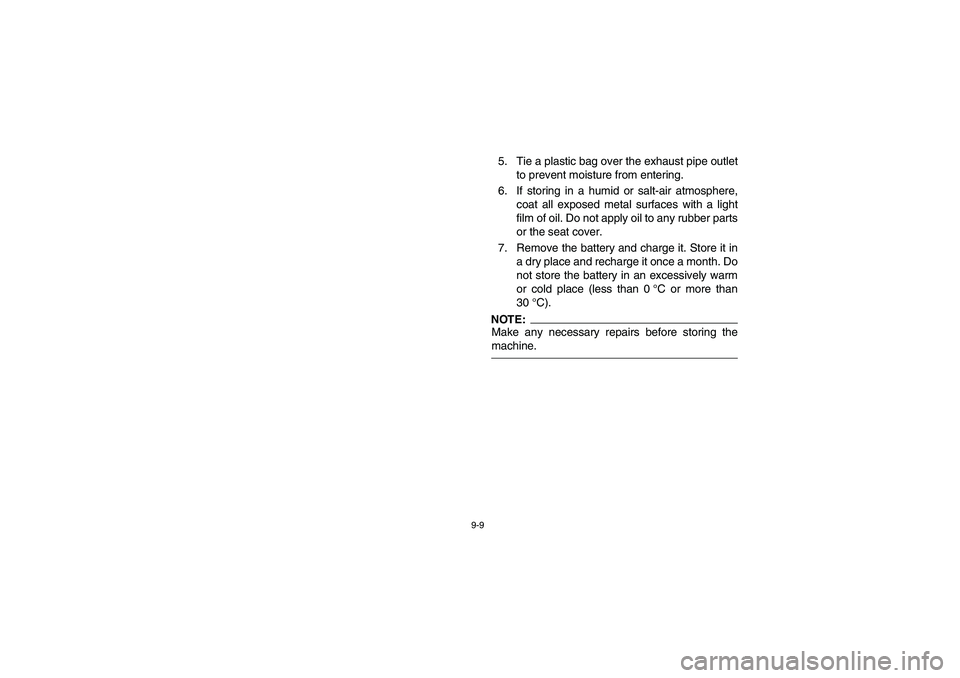

5. Tie a plastic bag over the exhaust pipe outlet
to prevent moisture from entering.
6. If storing in a humid or salt-air atmosphere,
coat all exposed metal surfaces with a light
film of oil. Do not apply oil to any rubber parts
or the seat cover.
7. Remove the battery and charge it. Store it in
a dry place and recharge it once a month. Do
not store the battery in an excessively warm
or cold place (less than 0°C or more than
30°C).NOTE:Make any necessary repairs before storing the
machine.
U5KM61.book Page 9 Friday, July 26, 2002 11:13 AM

9-10

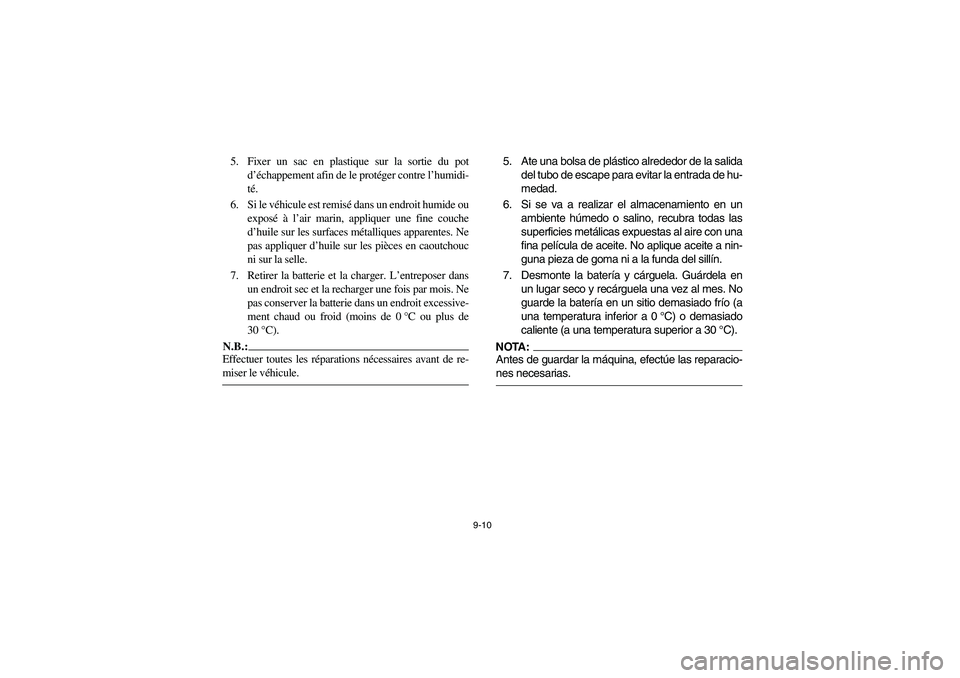

5. Fixer un sac en plastique sur la sortie du pot
d’échappement afin de le protéger contre l’humidi-
té.
6. Si le véhicule est remisé dans un endroit humide ou
exposé à l’air marin, appliquer une fine couche
d’huile sur les surfaces métalliques apparentes. Ne
pas appliquer d’huile sur les pièces en caoutchouc
ni sur la selle.
7. Retirer la batterie et la charger. L’entreposer dans
un endroit sec et la recharger une fois par mois. Ne
pas conserver la batterie dans un endroit excessive-
ment chaud ou froid (moins de 0°C ou plus de
30°C).N.B.:_ Effectuer toutes les réparations nécessaires avant de re-
miser le véhicule.
5. Ate una bolsa de plástico alrededor de la salida
del tubo de escape para evitar la entrada de hu-
medad.
6. Si se va a realizar el almacenamiento en un
ambiente húmedo o salino, recubra todas las
superficies metálicas expuestas al aire con una
fina película de aceite. No aplique aceite a nin-
guna pieza de goma ni a la funda del sillín.
7. Desmonte la batería y cárguela. Guárdela en
un lugar seco y recárguela una vez al mes. No
guarde la batería en un sitio demasiado frío (a
una temperatura inferior a 0°C) o demasiado
caliente (a una temperatura superior a 30°C).NOTA:Antes de guardar la máquina, efectúe las reparacio-
nes necesarias.
U5KM61.book Page 10 Friday, July 26, 2002 11:13 AM

10-1
EBU00428
12-SPECIFICATIONS
Model YFM660F
Dimensions:
Overall length 2,085 mm
Overall width 1,150 mm
Overall height 1,210 mm
Seat height 880 mm
Wheelbase 1,275 mm
Minimum ground clearance 275 mm
Minimum turning radius 3,200 mm
Basic weight:
With oil and full fuel tank 290 kg
Noise and vibration level:
Noise level (77/311/EEC) 80 dB (A)
Vibration on seat (EN1032, ISO5008) Not exceed 0.5 m/s
2
Vibration on handlebar (EN1032, ISO5008) 2.8 m/s
2
Engine:
Engine type Liquid-cooled 4-stroke, SOHC
Cylinder arrangement Forward-inclined single cylinder
Displacement 660 cm
3
Bore
× stroke 100
× 84 mm
U5KM61.book Page 1 Friday, July 26, 2002 11:13 AM

10-2
10

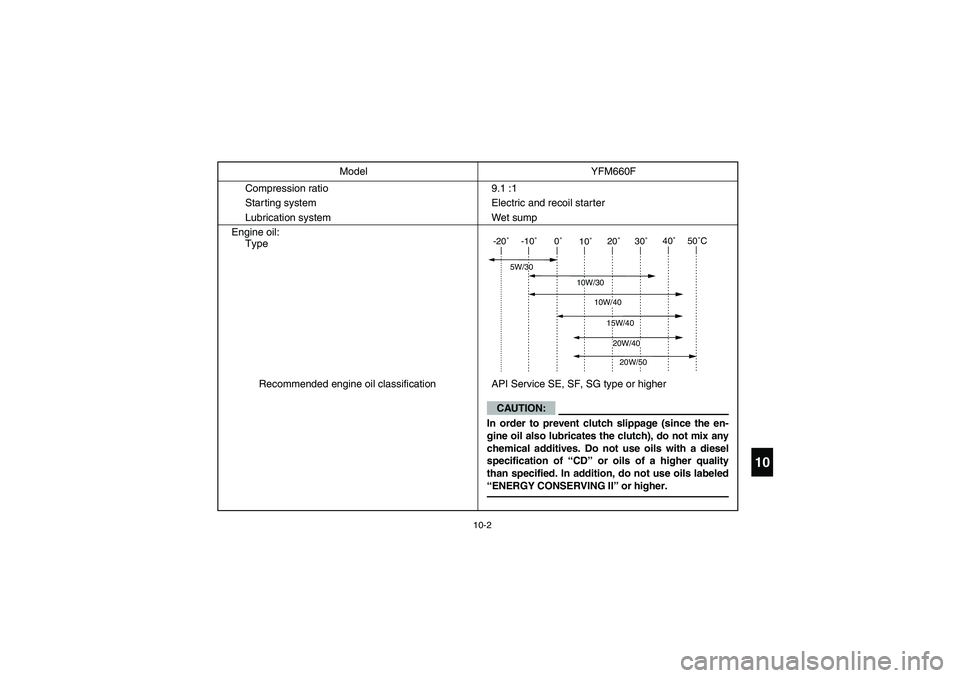

Compression ratio 9.1 :1
Starting system Electric and recoil starter
Lubrication system Wet sump
Engine oil:
Type
Recommended engine oil classification API Service SE, SF, SG type or higherModel YFM660F
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
CAUTION:
In order to prevent clutch slippage (since the en-
gine oil also lubricates the clutch), do not mix any
chemical additives. Do not use oils with a diesel
specification of “CD” or oils of a higher quality
than specified. In addition, do not use oils labeled
“ENERGY CONSERVING II” or higher.
U5KM61.book Page 2 Friday, July 26, 2002 11:13 AM

10-3
Engine oil:
Quantity:
Periodic oil change 1.9 L
With oil filter replacement 2.0 L
Total amount 2.2 L
Final gear case oil:
Type SAE80 API “GL-4” Hypoid gear oil
Quantity:
Periodic oil change 0.25 L
Total amount 0.30 L
Differential gear case oil:
Type SAE80 API “GL-4” Hypoid gear oil
Quantity:
Periodic oil change 0.28 L
Total amount 0.33 L
Air filter: Wet type element
Fuel:
Type For Europe
REGULAR UNLEADED GASOLINE ONLY
For Oceania
UNLEADED GASOLINE ONLY
Fuel tank capacity 20 L
Fuel reserve amount 3.5 LModel YFM660F
U5KM61.book Page 3 Friday, July 26, 2002 11:13 AM

10-4

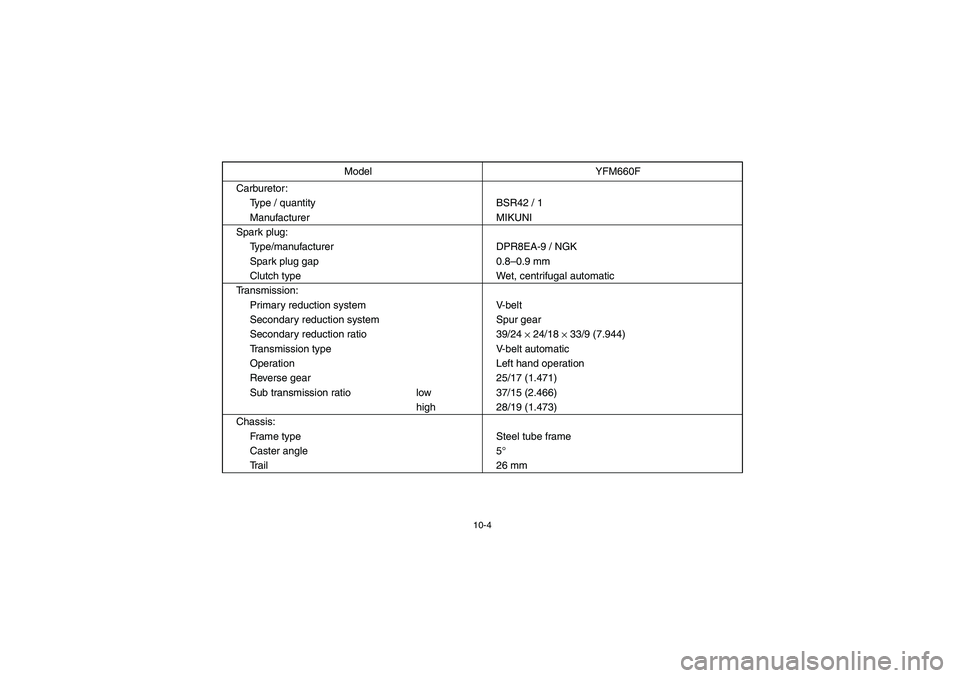

Carburetor:
Type / quantity BSR42 / 1
Manufacturer MIKUNI
Spark plug:
Type/manufacturer DPR8EA-9 / NGK
Spark plug gap 0.8–0.9 mm
Clutch type Wet, centrifugal automatic
Transmission:
Primary reduction system V-belt
Secondary reduction system Spur gear
Secondary reduction ratio 39/24
× 24/18
× 33/9 (7.944)
Transmission type V-belt automatic
Operation Left hand operation
Reverse gear 25/17 (1.471)
Sub transmission ratio low 37/15 (2.466)
high 28/19 (1.473)
Chassis:
Frame type Steel tube frame
Caster angle 5°
Trail 26 mmModel YFM660F
U5KM61.book Page 4 Friday, July 26, 2002 11:13 AM

10-5
Tire:
Type Tubeless
Size (front) AT25
× 8-12
(rear) AT25 ×10 - 12
Brake:
Front brake type Dual disc brake
operation Right hand operation
Rear brake type Single disc brake
operation Left hand and right foot operation
Suspension:
Front suspension Double wishbone
Rear suspension Double wishbone
Shock absorber:
Front shock absorber Coil spring / Oil damper
Rear shock absorber Coil spring / Oil damper
Wheel travel:
Front wheel travel 170 mm
Rear wheel travel 225 mm
Electrical:
Ignition system DC. C.D.I.
Generator system A.C. magneto
Battery type YTX20L-BS
Battery capacity 12 V, 18 AhModel YFM660F
