2003.5 Peugeot 307 Vodič za korisnike (in Croatian)

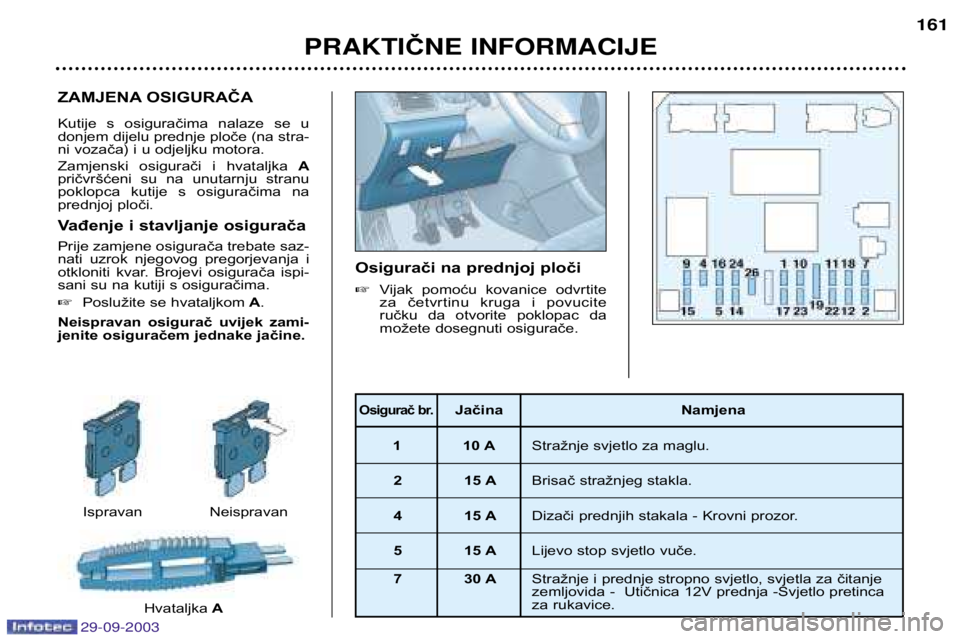

ZAMJENA OSIGURAČA
Kutije s osiguračima nalaze se u
donjem dijelu prednje ploče (na stra-
ni vozača) i u odjeljku motora.
Zamjenski osigurači i hvataljkaA
pričvršćeni su na unutarnju stranu
poklopca kutije s osiguračima na
prednjoj ploči.
Vađenje i stavljanje osigurača Prije zamjene osigurača trebate saz-
nati uzrok njegovog pregorjevanja i
otkloniti kvar. Brojevi osigurača ispi-
sani su na kutiji s osiguračima.  Poslužite se hvataljkom A.
Neispravan osigurač uvijek zami-
jenite osiguračem jednake jačine. Osigurači na prednjoj ploči
Vijak pomoću kovanice odvrtite
za četvrtinu kruga i povucite
ručku da otvorite poklopac da
možete dosegnuti osigurače.
 Č



Osigurač br.Jačina Namjena
1 10 A Stražnje svjetlo za maglu.
2 15 A Brisač stražnjeg stakla.
4 15 A Dizači prednjih stakala - Krovni prozor.
5 15 A Lijevo stop svjetlo vuče.
7 30 A Stražnje i prednje stropno svjetlo, svjetla za čitanje
zemljovida - Utičnica 12V prednja -Svjetlo pretinca
za rukavice.
Ispravan
Hvataljka A
Neispravan



Č



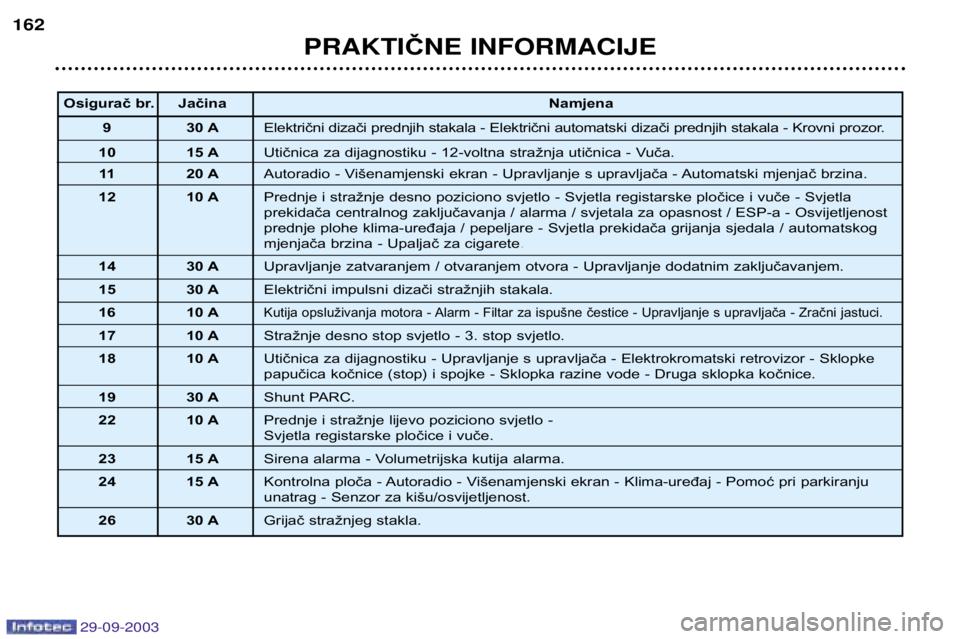

Osigurač br. Jačina
Namjena
9 30 A Električni dizači prednjih stakala - Električni automatski dizači prednjih stakala - Krovni prozor.
10 15 A Utičnica za dijagnostiku - 12-voltna stražnja utičnica - Vuča.
11 20 A Autoradio - Višenamjenski ekran - Upravljanje s upravljača - Automatski mjenjač brzina.
12 10 A Prednje i stražnje desno poziciono svjetlo - Svjetla registarske pločice i vuče - Svjetla
prekidača centralnog zaključavanja / alarma / svjetala za opasnost / ESP-a - Osvijetljenost
prednje plohe klima-uređaja / pepeljare - Svjetla prekidača grijanja sjedala / automatskog
mjenjača brzina - Upaljač za cigarete
.
14 30 A Upravljanje zatvaranjem / otvaranjem otvora - Upravljanje dodatnim zaključavanjem.
15 30 A Električni impulsni dizači stražnjih stakala.
16 10 A
Kutija opsluživanja motora - Alarm - Filtar za ispušne čestice - Upravljanje s upravljača - Zračni jastuci.
17 10 A Stražnje desno stop svjetlo - 3. stop svjetlo.
18 10 A Utičnica za dijagnostiku - Upravljanje s upravljača - Elektrokromatski retrovizor - Sklopke
papučica kočnice (stop) i spojke - Sklopka razine vode - Druga sklopka kočnice.
19 30 A Shunt PARC.
22 10 A Prednje i stražnje lijevo poziciono svjetlo -
Svjetla registarske pločice i vuče.
23 15 A Sirena alarma - Volumetrijska kutija alarma.
24 15 A Kontrolna ploča - Autoradio - Višenamjenski ekran - Klima-uređaj - Pomoć pri parkiranju
unatrag - Senzor za kišu/osvijetljenost.
26 30 A Grijač stražnjeg stakla.


ZAMJENA METLICA BRISAČA
Poseban položaj prednjih brisača Prije isteka roka od jedne minute
nakon prekida kontakta, uključite
brisače preko ručice i oni će se
postaviti u sredinu vjetrobrana
(položaj održavanja).
Zamjena metlice  Podignite krak, otkačite metlicu i
skinite je.
 Postavite novu metlicu i spustitekrak.

: kraća se metlica pos-
tavlja na krak onog brisača koji je na
desnoj strani vozila.
Da brisače postavite u normalan
položaj, uspostavite kontakt i
preko ručice ih uključite. FUNKCIJA ŠTEDLJIVOG
NAČINA RADA
Nakon što ugasite motor, ključ u
položaju uključene opreme, neke su
vam funkcije (brisači, dizači stakala,
stropna svjetla, autoradio, itd.) na ras-
polaganju samo određeno vrijeme,
trideset minuta kumulativno, da ne bi
došlo do ispražnjenja akumulatora.
Nakon ovih trideset minuta, na
višenamjenskom se ekranu pojavljujeporuka
"Prijelaz na štedljivi način
rada" , pa se funkcije koje su bile ukl-
jučene stavljaju na čekanje.
Ako se nekom od ovih funkcija ipak
želite koristiti, pokrenite motor i pus-
tite ga da neko vrijeme radi. FUNKCIJA RASTEREĆENJA U vožnji, neke funkcije (klimatizacija,
grijanje stražnjeg stakla, sustav
zagrijavanja kabine diesel vozila,
itd.) mogu biti privremeno neutralizi-
rane, ovisno o stanju napona aku-mulatora.
Neutralizirane funkcije bit će auto-
matski uključene, čim to dozvoli
napon akumulatora.
Napomena :
uz opasnost da ćete
isprazniti akumulator, neutralizirane
funkcije možete uključiti ručno.
 Č



Motor neće
temoći pokre-
nuti ako je akumulator prazan.


AKUMULATOR
Punjenje akumulatora punjačem :
- odvojite akumulator,
- pridržavajte se uputa proizvođača punjača,
- pri ponovnom spajanju akumulatora, počnite od stezaljke minusa (–),
- provjerite čistoću elektroda i stezaljki. Ako su prekrivene sulfatom (bjelkaste ilizelenkaste naslage), skinite ih i očistite.
Pokretanje pomoću drugog akumulatora :  crvenim kablom povežite stezaljke plusa (+) oba akumulatora,
 jedan kraj zelenog ili crnog kabla spojite na stezaljku minusa (–) pomoćnog akumulatora,
 drugi kraj zelenog ili crnog kabla spojite na masu vozila u kvaru, što je moguće
dalje od akumulatora.
Djelujte na elektropokretač, pustite da motor radi.
Pričekajte da motor počne raditi na malom broju okretaja i odvojite kablove.
 Č




Pri duljem neupotrebljavanju vozila, dulje od mjesec dana,
preporučujemo odvajanje akumulatora.

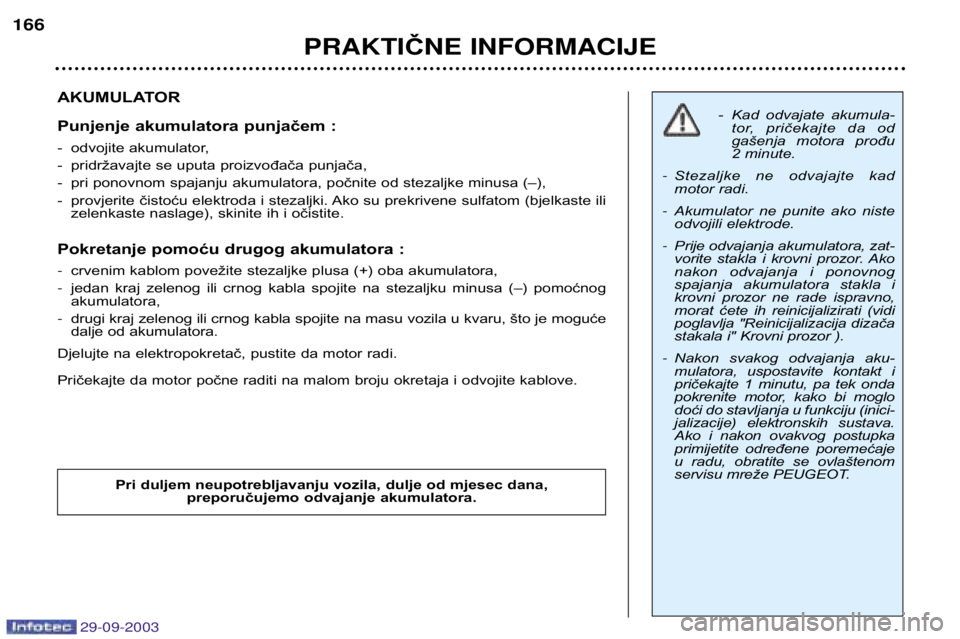

-Kad odvajate akumula-
tor, pričekajte da od
gašenja motora prođu
2 minute.
- Stezaljke ne odvajajte kad
motor radi.
- Akumulator ne punite ako niste
odvojili elektrode.
- Prije odvajanja akumulatora, zat-
vorite stakla i krovni prozor. Ako
nakon odvajanja i ponovnog
spajanja akumulatora stakla i
krovni prozor ne rade ispravno,
morat ćete ih reinicijalizirati (vidi
poglavlja "Reinicijalizacija dizača
stakala i" Krovni prozor ).
- Nakon svakog odvajanja aku-
mulatora, uspostavite kontakt i
pričekajte 1 minutu, pa tek onda
pokrenite motor, kako bi moglo
doći do stavljanja u funkciju (inici-
jalizacije) elektronskih sustava.
Ako i nakon ovakvog postupka
primijetite određene poremećaje
u radu, obratite se ovlaštenom
servisu mreže PEUGEOT.

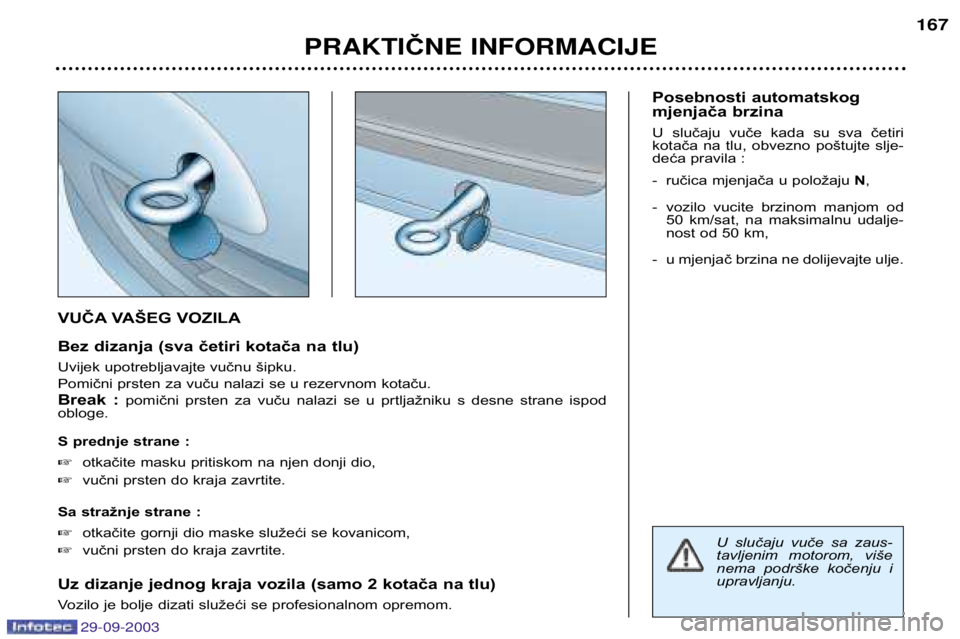

VUČA VAŠEG VOZILA
Bez dizanja (sva četiri kotača na tlu)
Uvijek upotrebljavajte vučnu šipku.
Pomični prsten za vuču nalazi se u rezervnom kotaču.
Break :pomični prsten za vuču nalazi se u prtljažniku s desne strane ispod
obloge.
S prednje strane :  otkačite masku pritiskom na njen donji dio,
 vučni prsten do kraja zavrtite.
Sa stražnje strane : otkačite gornji dio maske služeći se kovanicom,
 vučni prsten do kraja zavrtite.
Uz dizanje jednog kraja vozila (samo 2 kotača na tlu)
Vozilo je bolje dizati služeći se profesionalnom opremom. Posebnosti automatskog
mjenjača brzina
U slučaju vuče kada su sva četiri
kotača na tlu, obvezno poštujte slje-
deća pravila :
- ručica mjenjača u položaju
N,
- vozilo vucite brzinom manjom od 50 km/sat, na maksimalnu udalje-
nost od 50 km,
- u mjenjač brzina ne dolijevajte ulje.
 Č



U slučaju vuče sa zaus-
tavljenim motorom, više
nema podrške kočenju iupravljanju.


VUČA PRIKOLICE,
KAMP-KUĆICE, ČAMCA...
Upotrebljavajte samo originalne
PEUGEOTOVE vučne naprave koje
su bile isprobane i službeno prihva-
ćene već pri osmišljavanju vašegvozila.
Postavljanje ove naprave prepustite
servisu mreže PEUGEOT.
Vaše je vozilo prvenstveno
predviđeno za prijevoz osoba i prtlja-
ge, ali možete ga upotrijebiti i za
vuču prikolice.
Vozilo koje vuče prikolicu izloženo je
značajnijim naporima, a od vozača
zahtijeva posebnu pažnju.
Gustoća se zraka smanjuje s visi-
nom, što umanjuje radne osobine
motora. Najveće vučno opterećenje
treba smanjiti za 10% na svakih
1 000 metara nadmorske visine.
Kad vučete prikolicu, funkcija pomoći
pri parkiranju unatrag bit će auto-
matski neutralizirana.Savjeti za vožnju
Razmještaj tereta :
terete u prikolici

razmjestite da se najteži pred-
meti nalaze što bliže osovini i da se
opterećenje kraka približi maksimalno
dozvoljenoj vrijednosti, pazeći da je,
ipak, ne prekoračite.
Hlađenje : vuča prikolice na usponu
povećava temperaturu rashladne
tekućine motora.
Kako ventilator radi na struju, njegov
kapacitet hlađenja ne ovisi o optere-
ćenju motora.
Dapače, služite se višim stupnjem
prijenosa da smanjite broj okretaja
motora i smanjite brzinu.
Najveće dozvoljeno vučno optere-
ćenje na duljim usponima ovisi o
nagibu uspona i o vanjskoj tempera-turi.
U svakom slučaju, obratite pažnju na
temperaturu rashladne tekućinemotora.
U slučaju da se upali pokazivač  , čim prije se zaustavite i pre-
kinite rad motora. Gume :
provjerite tlak u gumama, na
vozilu i prikolici, pridržavajući se pre-
poručenih vrijednosti.
Kočnice : prilikom vuče, povećava
se zaustavni put.
Svjetla : provjerite svjetla na prikolici.
Bočni vjetar : vodite računa o pove-
ćanoj osjetljivosti na bočni vjetar.
 Č



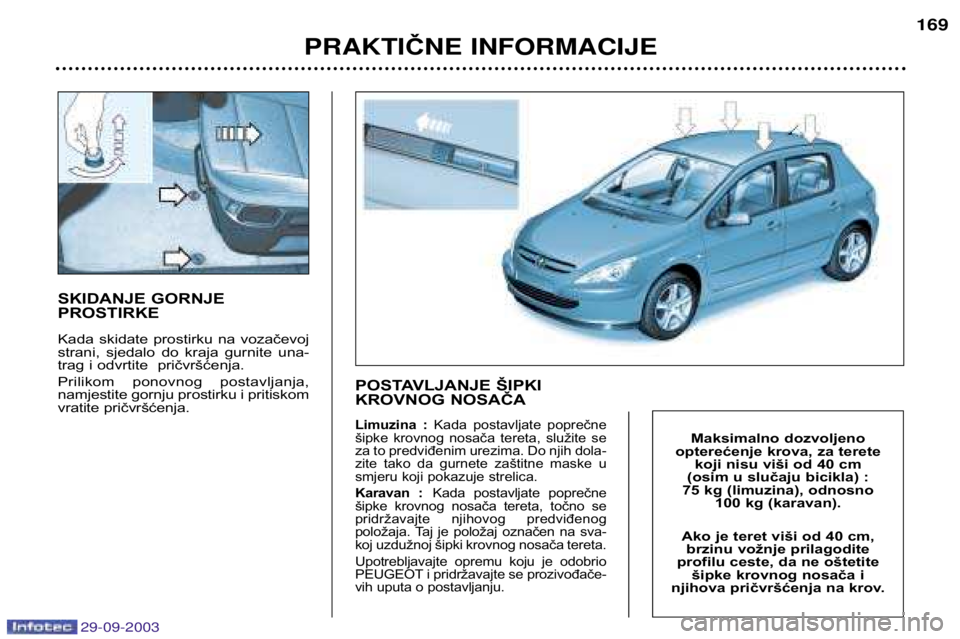

SKIDANJE GORNJE PROSTIRKE
Kada skidate prostirku na vozačevoj
strani, sjedalo do kraja gurnite una-
trag i odvrtite pričvršćenja.
Prilikom ponovnog postavljanja,
namjestite gornju prostirku i pritiskom
vratite pričvršćenja.POSTAVLJANJE ŠIPKI
KROVNOG NOSAČA
Limuzina :
Kada postavljate poprečne
šipke krovnog nosača tereta, služite se
za to predviđenim urezima. Do njih dola-
zite tako da gurnete zaštitne maske u
smjeru koji pokazuje strelica.
Karavan : Kada postavljate poprečne
šipke krovnog nosača tereta, točno se
pridržavajte njihovog predviđenog
položaja. Taj je položaj označen na sva-
koj uzdužnoj šipki krovnog nosača tereta.
Upotrebljavajte opremu koju je odobrio
PEUGEOT i pridržavajte se prozivođače-
vih uputa o postavljanju.
 Č



Maksimalno dozvoljeno
opterećenje krova, za terete koji nisu viši od 40 cm
(osim u slučaju bicikla) :
75 kg (limuzina), odnosno 100 kg (karavan).
Ako je teret viši od 40 cm, brzinu vožnje prilagodite
profilu ceste, da ne oštetite šipke krovnog nosača i
njihova pričvršćenja na krov.


Č



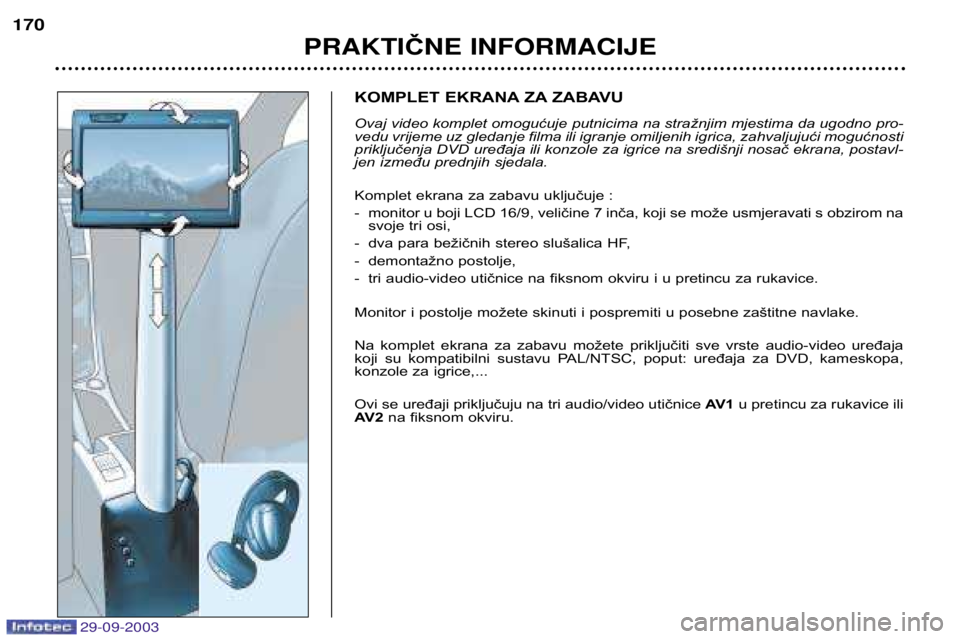

KOMPLET EKRANA ZA ZABAVU
Ovaj video komplet omogućuje putnicima na stražnjim mjestima da ugodno pro-
vedu vrijeme uz gledanje filma ili igranje omiljenih igrica, zahvaljujući mogućnosti
priključenja DVD uređaja ili konzole za igrice na središnji nosač ekrana, postavl-
jen između prednjih sjedala.
Komplet ekrana za zabavu uključuje :
- monitor u boji LCD 16/9, veličine 7 inča, koji se može usmjeravati s obzirom na
svoje tri osi,
- dva para bežičnih stereo slušalica HF,
- demontažno postolje,
- tri audio-video utičnice na fiksnom okviru i u pretincu za rukavice.
Monitor i postolje možete skinuti i pospremiti u posebne zaštitne navlake.
Na komplet ekrana za zabavu možete priključiti sve vrste audio-video uređaja
koji su kompatibilni sustavu PAL/NTSC, poput: uređaja za DVD, kameskopa,
konzole za igrice,... Ovi se uređaji priključuju na tri audio/video utičnice AV 1u pretincu za rukavice ili
AV 2 na fiksnom okviru.
