2003.5 Peugeot 307 Vodič za korisnike (in Croatian)


Č



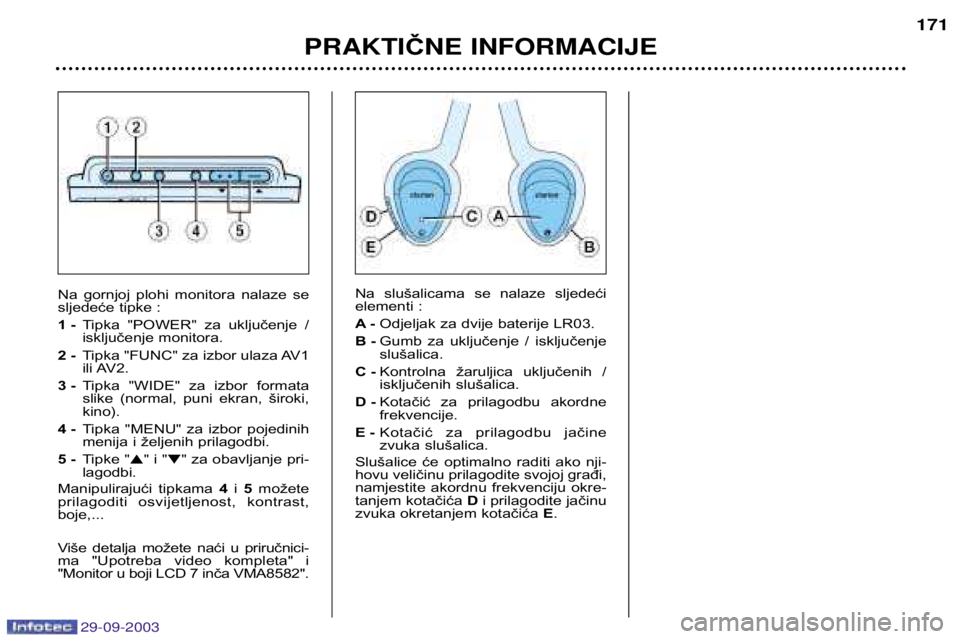

Na slušalicama se nalaze sljedeći
elementi : A-
Odjeljak za dvije baterije LR03.
B - Gumb za uključenje / isključenje slušalica.
C - Kontrolna žaruljica uključenih /
isključenih slušalica.
D - Kotačić za prilagodbu akordnefrekvencije.
E - Kotačić za prilagodbu jačine
zvuka slušalica.
Slušalice će optimalno raditi ako nji-
hovu veličinu prilagodite svojoj građi,
namjestite akordnu frekvenciju okre-tanjem kotačića Di prilagodite jačinu
zvuka okretanjem kotačića E.
Na gornjoj plohi monitora nalaze se
sljedeće tipke :
1 -
Tipka POWER za uključenje /
isključenje monitora.
2 - Tipka FUNC za izbor ulaza AV1
ili AV2.
3 - Tipka WIDE za izbor formata
slike (normal, puni ekran, široki, kino).
4 - Tipka MENU za izbor pojedinih
menija i željenih prilagodbi.
5 - Tipke  i  za obavljanje pri-
lagodbi.
Manipulirajući tipkama 4i5 možete
prilagoditi osvijetljenost, kontrast,boje,...
Više detalja možete naći u priručnici-
ma "Upotreba video kompleta" i
"Monitor u boji LCD 7 inča VMA8582".


Č



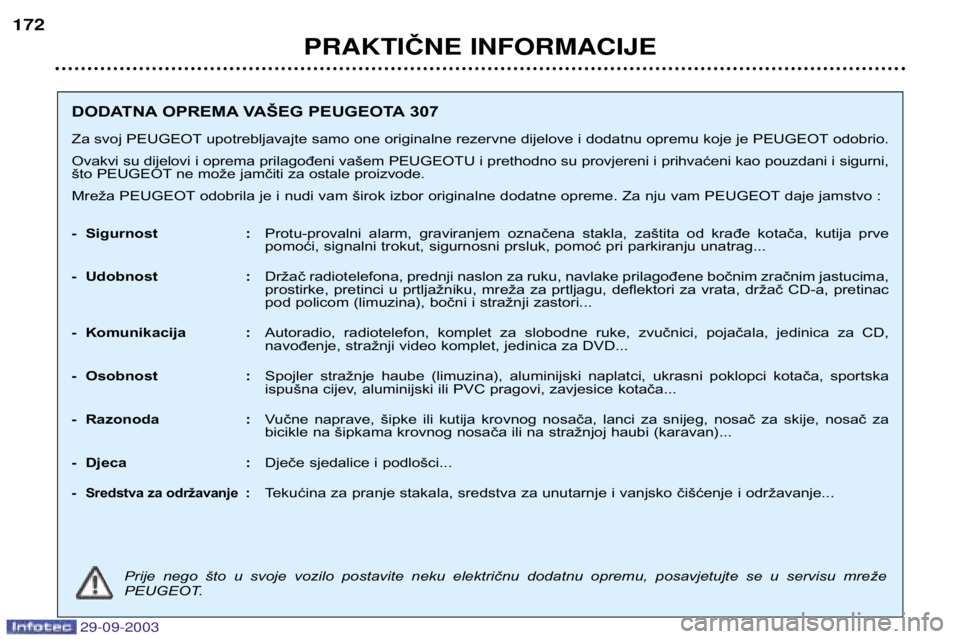

DODATNA OPREMA VAŠEG PEUGEOTA 307
Za svoj PEUGEOT upotrebljavajte samo one originalne rezervne dijelove i dodatnu opremu koje je PEUGEOT odobrio.
Ovakvi su dijelovi i oprema prilagođeni vašem PEUGEOTU i prethodno su provjereni i prihvaćeni kao pouzdani i sigurni,
što PEUGEOT ne može jamčiti za ostale proizvode.
Mreža PEUGEOT odobrila je i nudi vam širok izbor originalne dodatne opreme. Za nju vam PEUGEOT daje jamstvo :
- Sigurnost : Protu-provalni alarm, graviranjem označena stakla, zaštita od krađe kotača, kutija prve
pomoći, signalni trokut, sigurnosni prsluk, pomoć pri parkiranju unatrag...
- Udobnost : Držač radiotelefona, prednji naslon za ruku, navlake prilagođene bočnim zračnim jastucima,
prostirke, pretinci u prtljažniku, mreža za prtljagu, deflektori za vrata, držač CD-a, pretinac
pod policom (limuzina), bočni i stražnji zastori...
- Komunikacija : Autoradio, radiotelefon, komplet za slobodne ruke, zvučnici, pojačala, jedinica za CD,
navođenje, stražnji video komplet, jedinica za DVD...
- Osobnost : Spojler stražnje haube (limuzina), aluminijski naplatci, ukrasni poklopci kotača, sportska
ispušna cijev, aluminijski ili PVC pragovi, zavjesice kotača...
- Razonoda : Vučne naprave, šipke ili kutija krovnog nosača, lanci za snijeg, nosač za skije, nosač za
bicikle na šipkama krovnog nosača ili na stražnjoj haubi (karavan)...
- Djeca : Dječe sjedalice i podlošci...
- Sredstva za održavanje :Tekućina za pranje stakala, sredstva za unutarnje i vanjsko čišćenje i održavanje...
Prije nego što u svoje vozilo postavite neku električnu dodatnu opremu, posavjetujte se u servisu mreže
PEUGEOT.

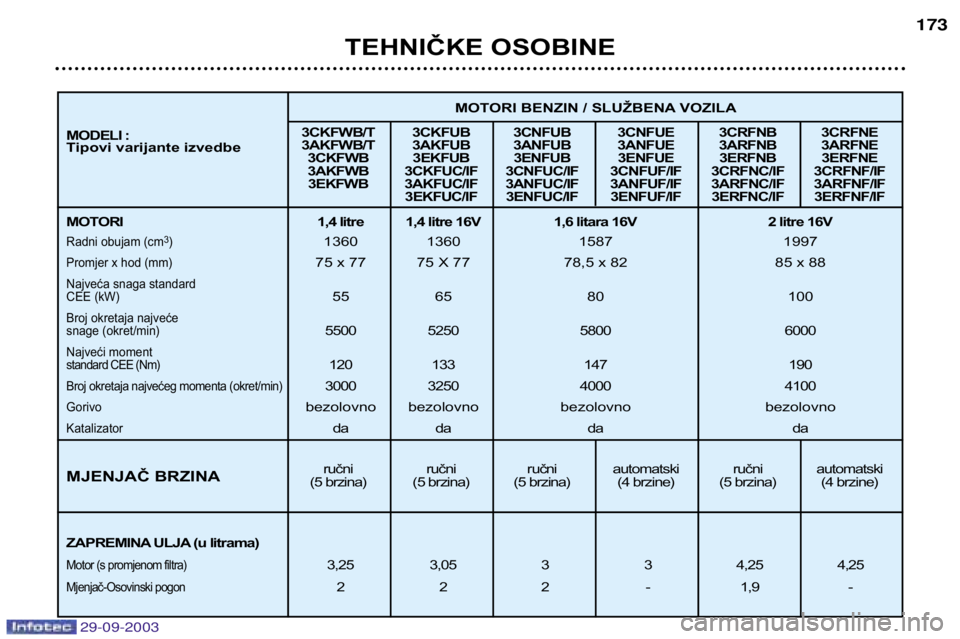

TEHNIČKE OSOBINE
ručni ručni ručni automatski ručni automatski
(5 brzina) (5 brzina) (5 brzina) (4 brzine) (5 brzina) (4 brzine) MOTORI BENZIN / SLUŽBENA VOZILA
MOTORI 1,4 litre 1,4 litre 16V 1,6 litara 16V 2 litre 16V
Radni obujam (cm
3
)1360 1360 1587 1997
Promjer x hod (mm)75 x 77 75 X 77 78,5 x 82 85 x 88
Najveća snaga standard CEE (kW)55 65 80 100
Broj okretaja najveće snage (okret/min)5500 5250 5800 6000
Najveći moment standard CEE (Nm)120 133 147 190
Broj okretaja najvećeg momenta (okret/min)3000 3250 4000 4100
Gorivobezolovno bezolovno bezolovno bezolovno
Katalizatorda da da da
ZAPREMINA ULJA (u litrama)
Motor (s promjenom filtra)3,25 3,05 3 3 4,25 4,25
Mjenjač-Osovinski pogon222 -1 ,9-
MODELI :
Tipovi varijante izvedbe MJENJAČ BRZINA
3CKFWB/T 3CKFUB 3CNFUB 3CNFUE 3CRFNB 3CRFNE
3AKFWB/T 3AKFUB 3ANFUB 3ANFUE 3ARFNB 3ARFNE
3CKFWB 3EKFUB 3ENFUB 3ENFUE 3ERFNB 3ERFNE
3AKFWB 3CKFUC/IF 3CNFUC/IF 3CNFUF/IF 3CRFNC/IF 3CRFNF/IF3EKFWB 3AKFUC/IF 3ANFUC/IF 3ANFUF/IF 3ARFNC/IF 3ARFNF/IF 3EKFUC/IF 3ENFUC/IF 3ENFUF/IF 3ERFNC/IF 3ERFNF/IF

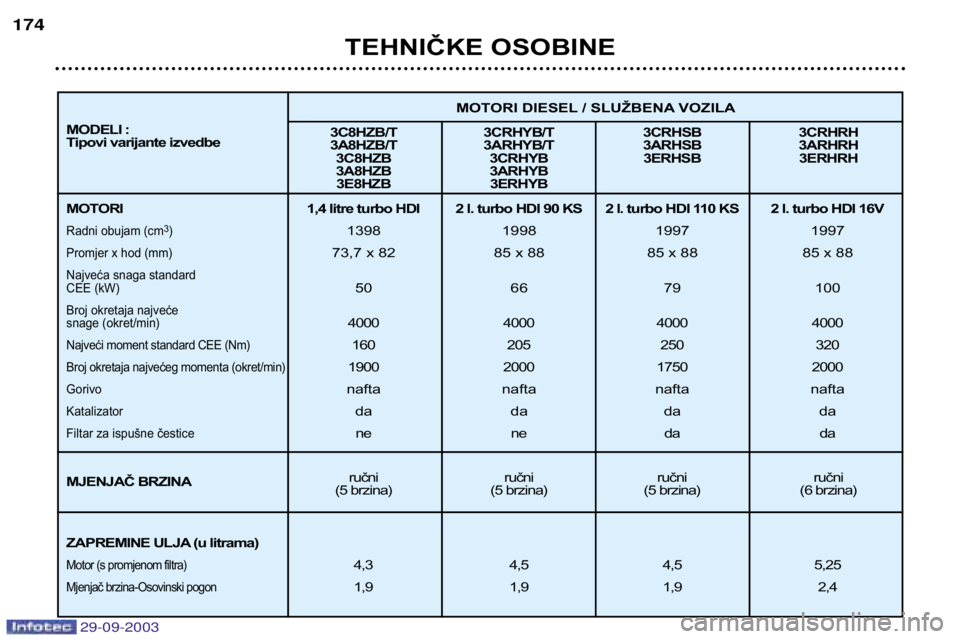

TEHNIČKE OSOBINE

3C8HZB/T 3CRHYB/T 3CRHSB 3CRHRH
3A8HZB/T 3ARHYB/T 3ARHSB 3ARHRH
3C8HZB 3CRHYB 3ERHSB 3ERHRH
3A8HZB 3ARHYB3E8HZB 3ERHYB
ručni ručni ručni ručni
(5 brzina) (5 brzina) (5 brzina) (6 brzina) MOTORI DIESEL / SLUŽBENA VOZILA
MOTORI 1,4 litre turbo HDI 2 l. turbo HDI 90 KS 2 l. turbo HDI 110 KS 2 l. turbo HDI 16V
Radni obujam (cm
3
) 1398 1998 1997 1997
Promjer x hod (mm) 73,7 x 82 85 x 88 85 x 88 85 x 88
Najveća snaga standard CEE (kW) 50 66 79 100
Broj okretaja najveće snage (okret/min) 4000 4000 4000 4000
Najveći moment standard CEE (Nm)160 205 250 320
Broj okretaja najvećeg momenta (okret/min)1900 2000 1750 2000
Gorivo nafta nafta nafta nafta
Katalizator da da da da
Filtar za ispušne čestice ne ne da da
ZAPREMINE ULJA (u litrama)
Motor (s promjenom filtra) 4,3 4,5 4,5 5,25
Mjenjač brzina-Osovinski pogon 1,9 1,9 1,9 2,4
MODELI :
Tipovi varijante izvedbe MJENJAČ BRZINA

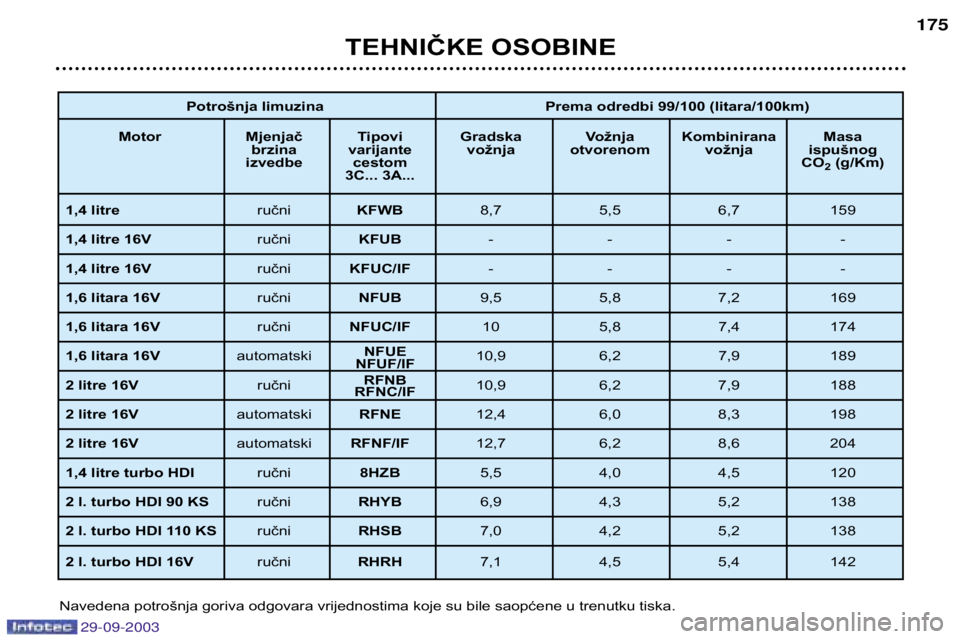

Potrošnja limuzina Prema odredbi 99/100 (litara/100km)
Motor Mjenjač Tipovi Gradska Vožnja Kombinirana Masa brzina varijante vožnja otvorenom vožnja ispušnog
izvedbe cestom CO
2(g/Km)
3C... 3A...
1,4 litre ručniKFWB 8,7 5,5 6,7 159
1,4 litre 16V ručniKFUB ----
1,4 litre 16V ručniKFUC/IF ----
1,6 litara 16V ručniNFUB 9,5 5,8 7,2 169
1,6 litara 16V ručni NFUC/IF 10 5,8 7,4 174
1,6 litara 16V automatski 10,9 6,2 7,9 189
2 litre 16V ručni 10,9 6,2 7,9 188
2 litre 16VautomatskiRFNE12,4 6,0 8,3 198
2 litre 16V automatskiRFNF/IF 12,7 6,2 8,6 204
1,4 litre turbo HDI ručni 8HZB 5,5 4,0 4,5 120
2 l. turbo HDI 90 KS ručni RHYB 6,9 4,3 5,2 138
2 l. turbo HDI 110 KS ručni RHSB 7,0 4,2 5,2 138
2 l. turbo HDI 16V ručniRHRH 7,1 4,5 5,4 142
TEHNIČKE OSOBINE
Navedena potrošnja goriva odgovara vrijednostima koje su bile saopćene u trenutku tiska.NFUE
NFUF/IF
RFNB
RFNC/IF


TEHNIČKE OSOBINE

Navedena potrošnja goriva odgovara vrijednostima koje su bile saopćene u trenutku tiska.
Potrošnja karavan Prema odredbi 99/100 (litara/100km)
Motor Mjenjač Tipovi Gradska Vožnja Kombinirana Masa brzina varijante vožnja otvorenom vožnja ispušnog
izvedbe cestom CO
2(g/Km)
1,4 litre
ručni3EKFWB 9 5,6 6,9 163
1,4 litre 16V ručni3EKFUB ----
1,4 litre 16V ručni3EKFUC/IF ----
1,6 litara 16V ručni 9,9 6,3 7,7 178
1,6 litara 16Vautomatski 11,2 6,4 8,3 194
2 litre 16V ručni3ERFNB ----
2 litre 16V ručni3ERFNC/IF 11,5 6,3 8,3 194
2 litre 16V automatski3ERFNE 13,1 6,5 8,8 206
2 litre 16V automatski3ERFNF/IF 13,1 6,4 8,9 211
1,4 litre turbo HDI ručni3E8HZB 5,7 4,2 4,7 124
2 l. turbo HDI 90 KS ručni3ERHYB 7,1 4,5 5,4 143
2 l. turbo HDI 110 KS ručni3ERHSB 7,2 4,4 5,4 143
2 l. turbo HDI 16V ručni3ERHRH 7,3 4,7 5,6 148
3ENFUB
3ENFUC/IF
3ENFUE
3ENFUF/IF

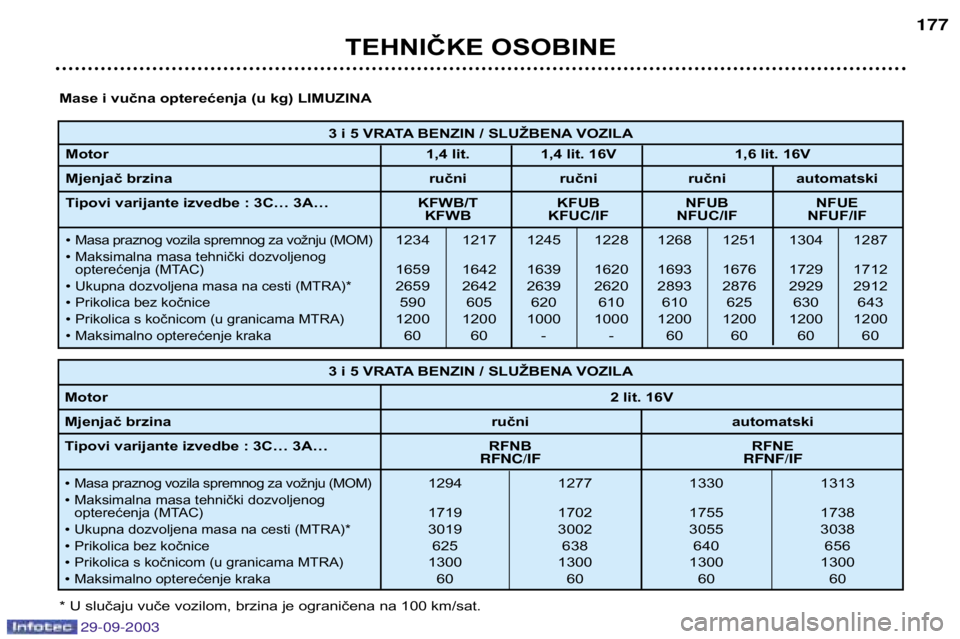

3 i 5 VRATA BENZIN / SLUŽBENA VOZILA
Motor 1,4 lit. 1,4 lit. 16V 1,6 lit. 16V
Mjenjač brzina ručni ručni ručni automatski
Tipovi varijante izvedbe : 3C… 3A… KFWB/T KFUB NFUB NFUE KFWB KFUC/IF NFUC/IF NFUF/IF


Masa praznog vozila spremnog za vožnju (MOM)1234 1217 1245 1228 1268 1251 1304 1287


Maksimalna masa tehnički dozvoljenog
opterećenja (MTAC)1659 1642 1639 1620 1693 1676 1729 1712

Ukupna dozvoljena masa na cesti (MTRA)*2659 2642 2639 2620 2893 2876 2929 2912

Prikolica bez kočnice590 605 620 610 610 625 630 643

Prikolica s kočnicom (u granicama MTRA)1200 1200 1000 1000 1200 1200 1200 1200
•
Maksimalno opterećenje kraka60 60 - - 60 60 60 60
TEHNIČKE OSOBINE
Mase i vučna opterećenja (u kg) LIMUZINA * U slučaju vuče vozilom, brzina je ograničena na 100 km/sat.
3 i 5 VRATA BENZIN / SLUŽBENA VOZILA
Motor 2 lit. 16V
Mjenjač brzina ručni automatski
Tipovi varijante izvedbe : 3C… 3A… RFNB RFNE






Masa praznog vozila spremnog za vožnju (MOM)1294 1277 1330 1313


Maksimalna masa tehnički dozvoljenog
opterećenja (MTAC)1719 1702 1755 1738

Ukupna dozvoljena masa na cesti (MTRA)*3019 3002 3055 3038

Prikolica bez kočnice625 638 640 656

Prikolica s kočnicom (u granicama MTRA)1300 1300 1300 1300

Maksimalno opterećenje kraka60 60 60 60


TEHNIČKE OSOBINE

Mase i vučna opterećenja (u kg) KARAVAN * U slučaju vuče vozilom, brzina je ograničena na 100 km/sat. 3 i 5 VRATA DIESEL / SLUŽBENA VOZILA
Motor
1,4 litre turbo HDI 2 l. turbo HDI 90 KS 2 l. turbo HDI 110 KS 2 l. turbo HDI 16V
Mjenjač brzina ručni ručni ručni ručni
Tipovi varijante izvedbe : 3C… 3A… 8HZB/T RHYB/T RHSB RHRH 8HZB RHYB


Masa praznog vozila spremnog za vožnju (MOM) 1271 1254 1335 1318 1371 1354 1427 1410

Maksimalna masa tehnički dozvoljenog
opterećenja (MTAC) 1696 1679 1760 1743 1796 1779 1816 1793

Ukupna dozvoljena masa na cesti (MTRA)* 2836 2819 3060 3043 3136 3119 3216 3193


Prikolica bez kočnice 635 627 655 659 685 677 710 705

Prikolica s kočnicom (u granicama MTRA)1140 1140 1300 1300 1340 1340 1400 1400
 Maksimalno opterećenje kraka 60 60 60 60 60 60 - -
