2002 Peugeot 406 Break Betriebsanleitung (in German)

IHR 406 IM EINZELNEN
86
AUDIO-SYSTEM 406 Break (RM2)
Vorbemerkung
Ihr 406 Break ist mit einer Hi-Fi Audio-Anlage der Marke JBL ausgestattet, die optimal auf den Innenraum des Fahrzeugs abgestimmt ist. Zentrales Element des Systems ist ein Multifunktions-Verstärker (1) mit 180 Watt Leistung (im Kof-
ferraum), der 10 akustisch hochauflösende Lautsprecher ansteuert.
Diese Lautsprecher ermöglichen eine optimale Wiedergabe und Klangverteilung im vorderen und hinteren Fahr- zeuginnenraum. Die Lautsprecher befinden sich:
– im Armaturenbrett: zwei Micro Tweeter (3), eingebettet in zwei Mitteltöner (4)für die frontale Erzeugung des Klangbilds.
– in den vorderen Türen: zwei Woofer (2)für die Wiedergabe der Tiefen (Tieffrequenzen) auf den Vordersitzen.
– an der Dachsäule des Kofferraums: zwei Micro Tweeter (5)für die Wiedergabe der Höhen (Hochfrequenzen), eingebet-
tet in zwei Mitteltöner (6) , die eine homogene Reproduktion des Klangs im gesamten Innenraum ermöglichen.
Einstellung im CD-Modus
Die Grundfunktionen sind die gleichen wie die des Autoradios.
Das JBL Audio-System bedarf keiner zusätzlichen Einstellung. Um die
Klangstärke der Anlage jedoch optimal zu nutzen, wird empfohlen, dieAUDIO-Funktionen (BASS, TREB, FAD, BAL) auf die Position "0"
(Null) und die Loudness (LOUD)auf die Position "ON"einzustellen.

IHR 406 IM EINZELNEN
88
Stellen Sie Ihre Antenne höchstens
so schräg, dass sie eine Verlänge-rung zur Windschutzscheibe bildet.
Empfohlene Stellung derAntenne (Limousine)

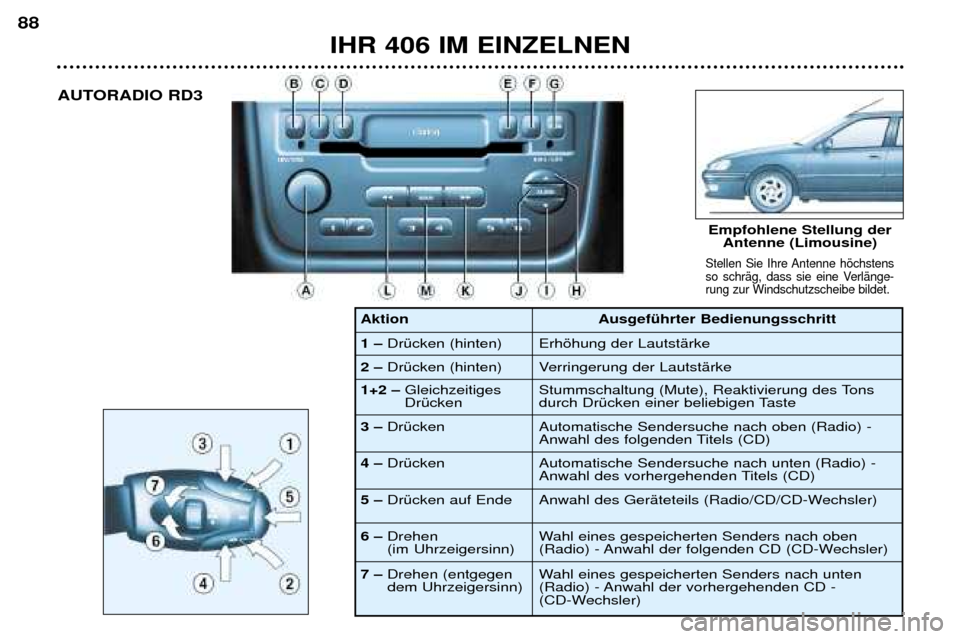

AUTORADIO RD3
1–Drücken (hinten)
2– Drücken (hinten) Ausgeführter Bedienungsschritt
Erhöhung der Lautstärke
Verringerung der Lautstärke
1+2 – Gleichzeitiges Drücken
3 – Drücken Stummschaltung (Mute), Reaktivierung des Tons
durch Drücken einer beliebigen Taste Automatische Sendersuche nach oben (Radio) -
Anwahl des folgenden Titels (CD)
4 – Drücken Automatische Sendersuche nach unten (Radio) -
Anwahl des vorhergehenden Titels (CD)
5 – Drücken auf Ende Anwahl des Geräteteils (Radio/CD/CD-Wechsler)
6 – Drehen
(im Uhrzeigersinn) Wahl eines gespeicherten Senders nach oben
(Radio) - Anwahl der folgenden CD (CD-Wechsler)
7– Drehen (entgegendem Uhrzeigersinn) Wahl eines gespeicherten Senders nach unten
(Radio) - Anwahl der vorhergehenden CD -
(CD-Wechsler)

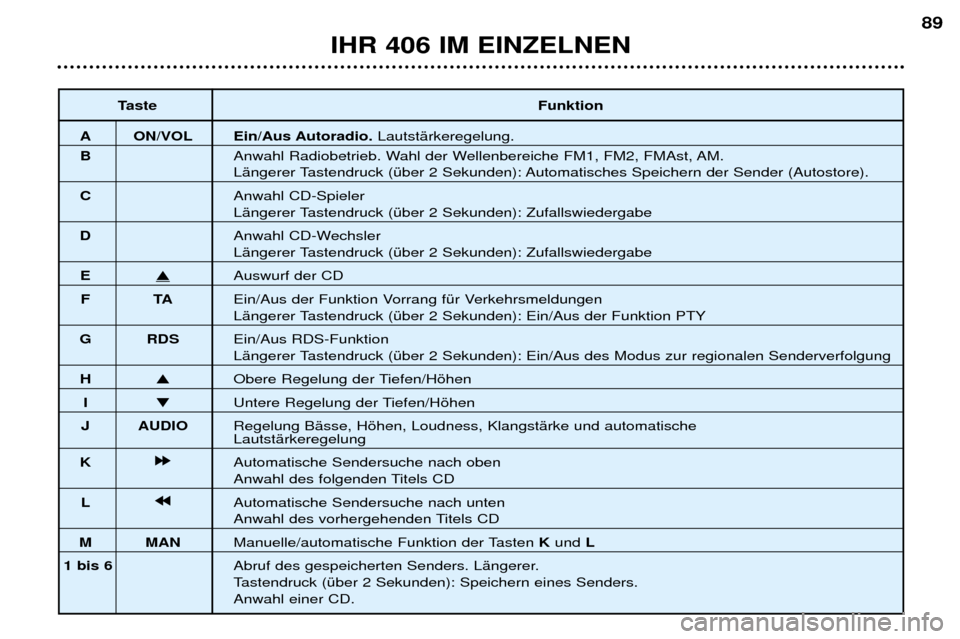

Aktion

TasteFunktion
A ON/VOL Ein/Aus Autoradio.Lautstärkeregelung.
B Anwahl Radiobetrieb. Wahl der Wellenbereiche FM1, FM2, FMAst, AM.
Längerer Tastendruck (über 2 Sekunden): Automatisches Speichern der Sender (Autostore).
C Anwahl CD-Spieler
Längerer Tastendruck (über 2 Sekunden): Zufallswiedergabe
D Anwahl CD-Wechsler
Längerer Tastendruck (über 2 Sekunden): Zufallswiedergabe
EAuswurf der CD
FT AEin/Aus der Funktion Vorrang für Verkehrsmeldungen
Längerer Tastendruck (über 2 Sekunden): Ein/Aus der Funktion PTY
G RDS Ein/Aus RDS-Funktion
Längerer Tastendruck (über 2 Sekunden): Ein/Aus des Modus zur regionalen Senderverfolgung
H Obere Regelung der Tiefen/Höhen
I Untere Regelung der Tiefen/Höhen
J AUDIO Regelung Bässe, Höhen, Loudness, Klangstärke und automatische
Lautstärkeregelung
KkkkkAutomatische Sendersuche nach oben
Anwahl des folgenden Titels CD
LjjjjAutomatische Sendersuche nach unten
Anwahl des vorhergehenden Titels CD
M MAN
Manuelle/automatische Funktion der Tasten Kund L
1 bis 6 Abruf des gespeicherten Senders. Längerer.
Tastendruck (über 2 Sekunden): Speichern eines Senders.Anwahl einer CD.
IHR 406 IM EINZELNEN
89

ALLGEMEINE FUNKTIONEN
Ein / AusDrücken Sie, wenn der Zündschlüssel auf ZUBEHÖR oder ZÜNDUNG steht, zum Ein- bzw. Ausschalten des Radios auf den Knopf "A".
Das Autoradio funktioniert für die Dauer einer halben Stunde auch bei ausgeschalteter Zündung.
Diebstahlsicherung
Das Autoradio ist so codiert, dass es nur in Ihrem Fahrzeug funktioniert. Es wäre unbrauchbar, wenn es in ein anderes Fahr- zeug eingebaut würde. Die Diebstahlsicherung ist automatisch und bedarf keiner Bedienung. KLANGREGELUNG Regelung der LautstärkeDrehen Sie Knopf "A"zur Erhöhung bzw. Verringerung der Lautstärke des Autoradios.
Hinweis
Wenn Sie über ein Autotelefon verfügen, das über einen "mute"Ausgang an das Radio angeschlossen ist,
wird das Radio automatisch auf "mute", also stummgeschaltet, sobald das Telefon benutzt wird.
REGELUNG DER KLANGFARBE UND -STÄRKE Drücken Sie mehrfach hintereinander auf die Taste "AUDIO", um die Funktionen zur Regelung der Bässe
(BASS) , der Höhen (TREB), der Loudness (LOUD), des Faders (FAD), der Balance (BAL)und der auto-
matischen Lautstärkeregelung (CAV)einzuschalten.
Der Audio-Modus wird automatisch wieder verlassen, wenn nach einigen Sekunden keine Einstellung vor- genommen worden ist, oder wenn man nach Einstellung der automatischen Lautstärkeregelung wieder auf
die Taste "AUDIO" drückt.
Hinweis: Die Einstellung der Bässe und Höhen gilt immer für die jeweilige Klangquelle. Für Radio, Kasset-
tenspieler oder CD-Wechsler können unterschiedliche Einstellungen vorgenommen werden.
IHR 406 IM EINZELNEN
90

Regelung der BässeDrücken Sie, wenn "BASS"in der Anzeige erscheint, auf die Taste Hoder I, um die gewünschte Einstel-
lung vorzunehmen: - "BASS –9" zur Abschwächung der Bässe auf ein Minimum,
- "BASS 0" zur normalen Betonung der Bässe,
- "BASS +9" zur maximalen Verstärkung der Bässe.
Regelung der Höhen Drücken Sie, wenn "TREB"in der Anzeige erscheint, auf die Taste Hoder I, um die gewünschte Einstellung vorzunehmen:
- "TREB –9" zur Abschwächung der Höhen auf ein Minimum,
- "TREB 0" zur normalen Betonung der Höhen,
- "TREB +9" zur maximalen Verstärkung der Höhen.
LoudnessregelungMit dieser Funktion lassen sich bei geringer Lautstärke die Bässe und Höhen automatisch betonen.
Drücken Sie auf die Taste Hoder I, um die Funktion zu aktivieren bzw. inaktivieren.
Verteilung der Klangstärke vorn/hinten (Fader) Drücken Sie, wenn "FAD"in der Anzeige erscheint, auf die Taste Hoder I, um die gewünschte Einstellung vorzunehmen.
Mit Taste Hwird die Lautstärke vorn erhöht.
Mit Taste Iwird die Lautstärke hinten erhöht.
Verteilung der Klangstärke rechts/links (Balance)Drücken Sie, wenn "BAL"in der Anzeige erscheint, auf die Taste Hoder I, um die gewünschte Einstellung vorzunehmen.
Mit Taste Hwird die Lautstärke rechts erhöht.
Mit Taste Iwird die Lautstärke links erhöht.
Automatische Lautstärkeregelung "CAV" Mit dieser Funktion lässt sich die Lautstärke je nach dem durch die Fahrzeuggeschwindigkeit erzeugten Geräuschpegel
automatisch regeln. Drücken Sie auf die Tasten Hoder I, um die Funktion zu aktivieren oder inaktivieren.
IHR 406 IM EINZELNEN
91

RADIOBETRIEB Hinweise zum Radioempfang
Ihr Autoradio ist besonderen Phänomenen ausgesetzt, die man bei einem fest im Raum installierten Gerät nicht vorfindet. Beim
Empfang auf Lang- und Mittelwelle (LW/MW), aber auch auf Ultrakurzwelle (FM) treten Störungen auf, die nichts mit der Qualität
der Anlage zu tun haben, sondern einzig und allein auf die Art der Signale und ihre Übertragung zurückzuführen sind. Im Lang- und Mittelwellenbereich (Amplitudenmodulation) können Störungen auftreten, wenn man unter einer Hochspan-
nungsleitung, einer Brücke oder durch einen Tunnel fährt.
Im UKW-Bereich (Frequenzmodulation) können Empfangsstörungen dadurch verursacht werden, dass man sich von einem Sender entfernt, das Signal an Hindernissen (Bergen, Hügeln, Gebäuden) reflektiert wird, oder man ein im Sendeschattenliegendes Gebiet passiert. Anwahl des RadiobetriebsTaste Bdrücken.
Wahl eines Wellenbereichs Durch kurzen Druck auf die Taste Bwerden die Wellenbereiche FM1, FM2, FMAst und AM angewählt.
Automatische Sendersuche Drücken Sie kurz auf die Taste Koder L, um den folgenden bzw. vorhergehen-
den Sender einzustellen. Wenn Sie die Taste in der gewählten Suchrichtung gedrückt halten, laufen die Frequenzen im Schnellgang durch.
Der Suchlauf bleibt, sobald die Taste losgelassen wird, bei dem als erstes aufge- fundenen Sender stehen.
Wenn die Funktion für den Verkehrsfunk TAeingeschaltet ist, werden nur Sender eingestellt, die Verkehrsmeldungen aus-
strahlen. Die Sendersuche erfolgt zunächst in der Suchlaufempfindlichkeitsstufe "LO"(Auswahl der stärksten Sender) über den
gesamten Wellenbereich, danach in der Suchlaufempfindlichkeitsstufe "DX"(in der auch die schwächsten und am weite-
sten entfernten Sender eingestellt werden).
Wenn Sie die Sendersuche direkt im DX-Modus vornehmen möchten, drücken Sie zweimal auf die Taste Koder L.
IHR 406 IM EINZELNEN
92

Manuelle SendersucheDrücken Sie die Taste "MAN".
Drücken Sie kurz auf die Taste Koder L, um den Sender mit der nächsthöheren
bzw. nächstniedrigeren Frequenz aufzusuchen.
Wenn Sie die Taste in der gewählten Suchrichtung gedrückt halten, laufen die Frequenzen im Schnellgang durch.
Der Suchlauf bleibt stehen, sobald die Taste losgelassen wird.
Durch erneuten Druck auf die Taste "MAN"schaltet das Gerät wieder auf den automatischen Sendersuchlauf um.
Manuelles Speichern der Sender Stellen Sie den gewünschten Sender ein.
Halten Sie eine der Tasten "1"bis "6" mehr als 2 Sekunden lang
gedrückt.
Der Ton fällt vorübergehend aus. Mit der Wiederkehr des Tons wird bestätigt, dass der Sender gespeichert wurde. Automatisches Speichern der FM-Sender (Autostore) Halten Sie die Taste Bfür die Dauer von mehr als zwei Sekunden gedrückt, um die sechs empfangsstärk-
sten Sender auf FM automatisch zu speichern. Diese Sender werden im Bereich FM3 gespeichert.
- Wenn das Gerät keine sechs Sender gefunden hat, bleiben die restlichen Speicherplätze unverändert.
Abruf der gespeicherten Sender
Durch kurzen Druck auf eine der Tasten "1"bis "6" wird der entsprechende Sender abgerufen. Dies gilt für alle Wellenbe-
reiche.
IHR 406 IM EINZELNEN
93

RDS-SYSTEM Benutzung der RDS-Funktion (Radio Data System) im FM-BandMit RDS können Sie ein und denselben Sender weiter empfangen, gleichgültig auf welcher Frequenz er in dem von Ihnen befahrenen Gebiet sendet.
Durch kurzen Druck auf die Taste "RDS"wird die Funktion aktiviert bzw. inaktiviert.
In der Anzeige erscheint: - "RDS", wenn die Funktion aktiviert ist,
- "(RDS)", wenn die Funktion aktiviert aber nicht verfügbar ist.
Verfolgung von RDS-Sendern
In der Anzeige erscheint der Name des gewählten Senders. Das Gerät sucht kontinuierlich den Sender auf, der das gleiche Programm ausstrahlt und die beste Empfangsqualität bietet.
Verkehrsfunk Drücken Sie auf die Taste "TA", um die Funktion zu aktivieren bzw. inaktivieren.
In der Anzeige erscheint: - "TA", wenn die Funktion aktiviert ist,
- "(TA)", wenn die Funktion aktiviert aber nicht verfügbar ist.
Jede Verkehrsmeldung wird vorrangig ausgestrahlt, gleichgültig in welcher Betriebsart sich das Gerät gerade befindet (Radio, Kassette oder CD).
Wenn Sie die Meldung unterbrechen möchten, drücken Sie auf die Taste "TA". Die Funktion ist nun inaktiviert.
Hinweis: Die Lautstärke der Verkehrsmeldungen ist unabhängig von der normalen Lautstärke des Radios. Sie lässt
sich während einer Verkehrsfunkmeldung mit dem Lautstärkeregler einstellen. Die Einstellung wird gespeichert und
gilt somit auch für die Ausstrahlung weiterer Verkehrsmeldungen. Regionale Senderverfolgung (REG)
Bestimmte Sender strahlen, wenn sie in einem Netz zusammengeschlossen sind, in ihren verschiedenen Sendegebieten Regionalprogramme aus. Im Modus zur regionalen Senderverfolgung können Sie ein und dasselbe Programm weiterverfolgen.
Drücken Sie, um diese Funktion zu aktivieren bzw. inaktivieren, länger als 2 Sekunden auf die Taste "RDS".
