2001 YAMAHA XL 1200 Notices Demploi (in French)

ESD
2
GJU00326
AUSSTATTUNGEN UND
FUNKTIONEN
Positionen der Hauptbestandteile .............. 2-2
Bedienung der Kontrollen und anderer
Funktionen ................................................. 2-10
Rücksitz ................................................... 2-10
Frontsitz ................................................... 2-12
Haube ...................................................... 2-14
Kraftstoff-Tankdeckel ............................... 2-16
Öl-Tankdeckel .......................................... 2-16
Drehknopf des Kraftstoffhahns ................ 2-18
Motorstoppschalter .................................. 2-20
Motor-Absperrschalter ............................. 2-20
Chokeknopf .............................................. 2-20
Gashebel .................................................. 2-22
Startschalter ............................................. 2-22
Kühlwasser-Kontrollstrahlauslaß ............. 2-24
Steuersystem ........................................... 2-24
Kipphebel ................................................. 2-26
Schalthebel .............................................. 2-28
Schnellschalt-Trimmsystem (QSTS)
Wahlschalter ............................................ 2-30
Überhitzungswarnsystem des Motors ...... 2-34
Handgriff .................................................. 2-38
Multifunktionsmesser ............................... 2-40
PADLOC (Programmierbare digitale
Zündsperre) ............................................. 2-42
Drehzahlmesser ....................................... 2-46
Geschwindigkeitsmesser ......................... 2-48
Kraftstoffmesser ....................................... 2-48
Motorölmesser ......................................... 2-50
Uhr ........................................................... 2-50
Stundenzähler .......................................... 2-52
Streckenzeitmesser ................................. 2-52
Streckenmesser ....................................... 2-54
Kraftstoff-Warnanzeiger ........................... 2-54
Öl-Warnanzeiger ...................................... 2-56
Überhitzungswarnanzeiger des Motors ... 2-56
Batterie-Warnanzeiger ............................. 2-58
Ablagefächer ............................................ 2-60
SJU00326
CARACTERÍSTICAS Y
FUNCIONES
Ubicación de los componentes principales ...... 2-2
Utilización de los mandos y otras
funciones..................................................... 2-10
Asiento trasero ................................................. 2-10
Asiento delantero ............................................. 2-12
Tapa ................................................................. 2-14
Tapón de llenado del depósito de
combustible ..................................................... 2-16
Tapón de llenado del depósito de aceite .......... 2-16
Llave de paso de combustible .......................... 2-18
Interruptor de paro del motor .......................... 2-20
Interruptor de paro de emergencia
del motor .......................................................... 2-20
Perilla del estárter ............................................ 2-20
Manilla del acelerador ..................................... 2-22
Interruptor de arranque .................................... 2-22
Surtidor testigo del agua de refrigeración ....... 2-24
Sistema de gobierno ........................................ 2-24
Palanca de inclinación ..................................... 2-26
Palanca del inversor ......................................... 2-28
Selector del sistema de trimado rápido
(QSTS) ............................................................. 2-30
Sistema de alarma de recalentamiento del
motor ............................................................... 2-34
Asidero ............................................................ 2-38
Visor multifunción .......................................... 2-40
PADLOC (Bloqueo digital programable del
encendido) ....................................................... 2-42
Tacómetro ........................................................ 2-46
Velocímetro ..................................................... 2-48
Indicador de combustible ................................ 2-48
Indicador de aceite del motor .......................... 2-50
Reloj ................................................................ 2-50
Cuenta horas .................................................... 2-52
Cronómetro ...................................................... 2-52
Cuentakilómetros parcial ................................. 2-54
Alarma de combustible .................................... 2-54
Alarma de aceite .............................................. 2-56
Alarma de recalentamiento del motor ............. 2-56
Indicador de aviso de la batería ....................... 2-58
Pañoles ............................................................. 2-60

2-1
F
FJU00327
Emplacement des composants principaux
1
Guidon
Permet de contrôler la direction
2
Repose-pieds
Emplacement des pieds, pour maintenir l’équilibre.
3
Appui-pieds
Permet à l’observateur de maintenir son équilibre
tout en faisant face vers l’arrière pour surveiller le
skieur.
4
Œil de proue
Permet d’attacher un câble pour le transport,
l’amarrage ou le remorquage du scooter nautique
en cas d’urgence.
5
Capot
6
Siège avant
7
Siège arrière
8
Flotteurs
9
Plat-bord

2-2
ESD
GJU00327
Positionen der
Hauptbestandteile
1Lenkergriffe
Verwenden, um die Richtung zu bestimmen.
2Fußraum
Verwenden, um die Füße zur Balance
daraufzustellen.
3Fußraste
Für einen Beobachter, um das richtige Gleichgewicht
halten zu können, während er nach hinten schaut,
um den Wasserskifahrer zu beobachten.
4Bugöse
Verwenden, um ein Seil für Transpor te anzubringen,
zur Vertäuung oder zum Abschleppen des
Wasserfahrzeugs in einem Notfall.
5Haube
6Frontsitz
7Rücksitz
8Seitliche Ausleger
9Dollbord
SJU00327
Ubicación de los
componentes principales
1Manillar
Sirve para gobernar.
2Reposapiés
Sirve para apoyar los pies a fin de mantener el
equilibrio.
3Reposapiés
Para mantener un equilibrio adecuado y vigilar al
esquiador, lleve a un observador sentado hacia
atrás.
4Pasacabos de proa
Sirve para afirmar un cabo a fin de transportar,
amarrar o remolcar la moto de agua en caso de
emergencia.
5Ta p a
6 Asiento delantero
7 Asiento trasero
8Aletas
9Regala

2-3
F

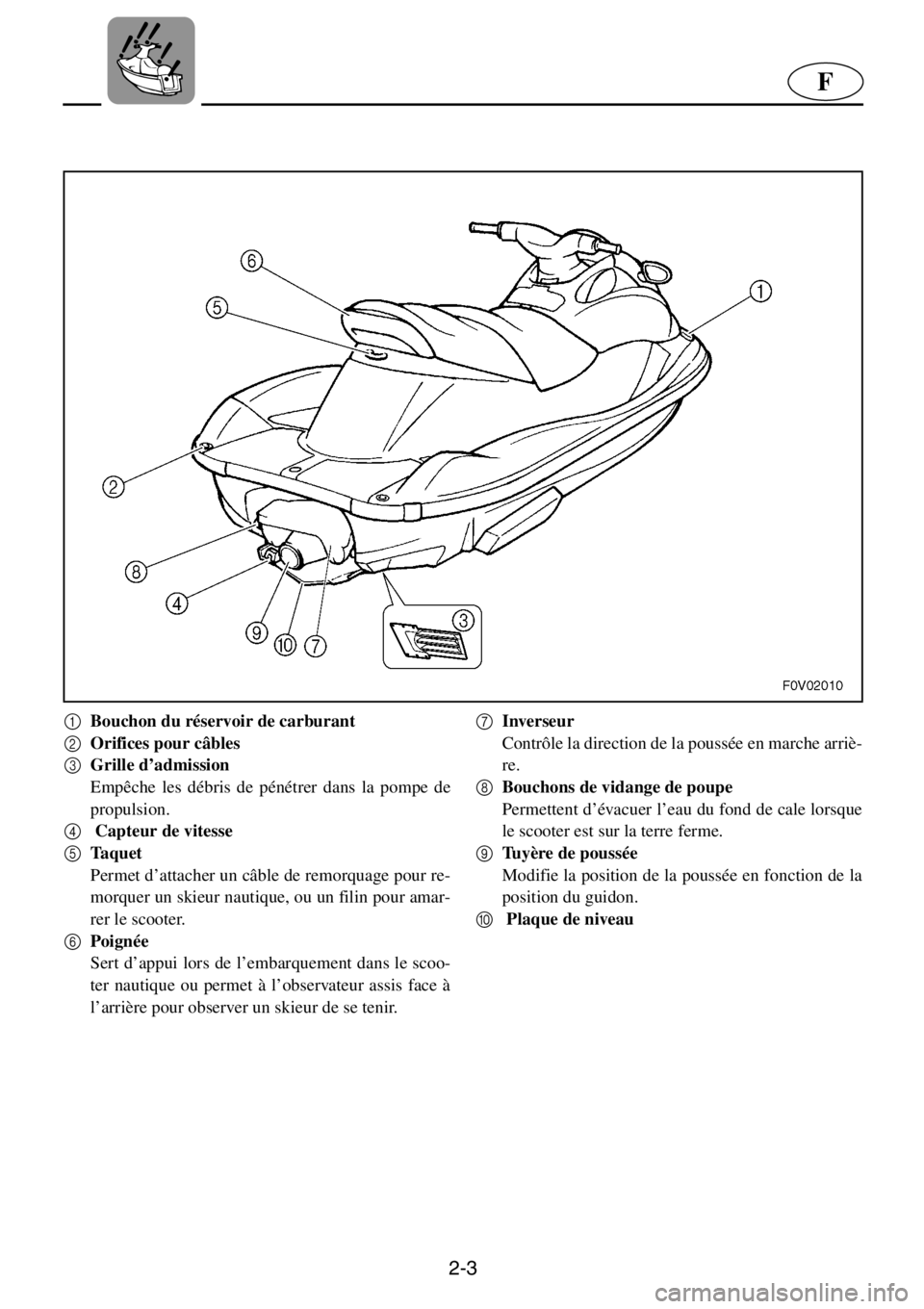

1
Bouchon du réservoir de carburant
2
Orifices pour câbles
3
Grille d’admission
Empêche les débris de pénétrer dans la pompe de
propulsion.
4
Capteur de vitesse
5
Taquet
Permet d’attacher un câble de remorquage pour re-
morquer un skieur nautique, ou un filin pour amar-
rer le scooter.
6
Poignée
Sert d’appui lors de l’embarquement dans le scoo-
ter nautique ou permet à l’observateur assis face à
l’arrière pour observer un skieur de se tenir. 7
Inverseur
Contrôle la direction de la poussée en marche arriè-
re.
8
Bouchons de vidange de poupe
Permettent d’évacuer l’eau du fond de cale lorsque
le scooter est sur la terre ferme.
9
Tuyère de poussée
Modifie la position de la poussée en fonction de la
position du guidon.
0
Plaque de niveau

2-4
ESD
1Kraftstoff-Tankdeckel
2Seilöffnungen
3Einlaßsieb
Hinder t Verschmutzungen am Eindringen in die
Strahlpumpe.
4Geschwindigkeitssensor
5Klampe
Verwenden, um ein Zugseil zum Ziehen eines
Wasserskifahrers, oder um ein Seil zum Vertäuen
des Wasserfahrzeugs anzubringen.
6Handgriff
Zur Unterstützung, beim Aufsteigen auf das
Wasserfahrzeug oder zum Festhalten beim
Rückwärtssitzen in der Funktion als Beobachter
eines Wasserskifahrers.
7Rückwärtsschleuse
Kontrolliert die Richtung des Strahlschubs in der
Rückwärtsfahrt.
8Heck-Ablaßstopfen
Verwenden, um Wasser aus der Bilge abzulassen,
wenn das Wasserfahrzeug an Land ist.
9Strahlschubdüse
Verändert die Richtung des Strahlschubs,
entsprechend der Lenkergriffstellung.
0Gleitplatte 1Tapón de llenado del depósito de combustible
2Pasacabos
3Rejilla de admisión
Evita que entren residuos en la bomba de chorro.
4Sensor de velocidad
5Cornamusa
Sirve para colocar una línea de esquí para llevar a
una esquiador o un cabo para amarrar la moto de
agua.
6Asidero
Sirve para asirse al embarcar o al sentarse hacia
atrás para observar al esquiador.
7Compuerta de inversión
Controla la dirección del chorro propulsor en mar-
cha atrás.
8Tapones de achique de popa
Sirven para achicar el agua de la sentina cuando la
moto de agua se encuentra en tierra.
9Tobera de propulsión
Cambia la dirección del chorro propulsor según la
posición del manillar.
0Tapa del grupo propulsor

2-5
F
1
Contacteur d’arrêt du moteur
Appuyez sur le contacteur pour arrêter le moteur
normalement.
2
Agrafe
Insérez-la dans le coupe-circuit du moteur pour
permettre le démarrage du moteur.
Enlevez-la pour arrêter le moteur ou empêcher tout
démarrage accidentel du moteur ou toute utilisation
non autorisée du scooter.
3
Sélecteur QSTS (système de réglage rapide de
l’assiette)
Permet de régler l’angle d’assiette du scooter nauti-
que.
4
Levier de verrouillage QSTS
5
Coupe-circuit du moteur
Enlevez l’agrafe pour arrêter le moteur et l’empê-
cher de démarrer.
6
Contacteur de démarrage
Permet de démarrer le moteur. 7
Robinet de carburant
Permet de sélectionner le circuit d’alimentation
normal ou de réserve depuis le réservoir jusqu’aux
carburateurs, ou de couper le débit de carburant.
8
Bouton de starter
Permet de démarrer un moteur froid.
9
Cordon du coupe-circuit du moteur
S’attache au poignet, de manière à couper le mo-
teur si le pilote tombe à l’eau.
0
Rétroviseurs réglables
A
Compteur multifonction
Permet de contrôler le fonctionnement du scooter.
B
Levier d’inversion
Permet de mettre le scooter en marche avant ou en
marche arrière.
C
Manette des gaz
Permet d’accélérer et de décélérer.
D
Levier d’inclinaison
Permet de régler l’inclinaison du guidon.
E
Boîte à gants

2-6
ESD
1Motorstoppschalter
Drücken, um den Motor normal anzuhalten.
2Sperrgabel
In den Motor-Absperrschalter einführen, damit der
Motor gestartet werden kann.
Abnehmen, um den Motor anzuhalten oder
versehentliches Starten des Motors oder unerlaubte
Benutzung des Wasserfahrzeugs zu verhindern.
3Schnellschalt-Trimmsystem (QSTS) Wahlschalter
Verwenden, um den Trimmwinkel des
Wasserfahrzeugs zu bestimmen.
4QSTS-Schaltsperrhebel
5Motor-Absperrschalter
Die Sperrgabel entfernen, um den Motor anzuhalten
und ihn am Starten zu hindern.
6Startschalter
Drücken, um den Motor zu starten.
7Drehknopf des Kraftstoffhahns
Verwenden, um entweder normalen oder Reserve-
Kraftstoffluß vom Kraftstofftank zu den Vergasern
einzustellen, oder um den Kraftstoffluß zu
unterbrechen.
8Chokeknopf
Verwenden, um einen kalten Motor zu starten.
9Motorstoppleine (Reißleine)
Am Handgelenk anbringen, so daß der Motor stoppt,
wenn der Fahrer vom Wasserfahrzeug fällt.
0Einstellbare Rückspiegel
AMultifunktionsmesser
Verwenden, um die Funktion des Wasserfahrzeugs
zu kontrollieren.
BSchalthebel
Verwenden, um das Wasserfahrzeug in die Vorwärts-
oder Rückwärtsfahrt zu stellen.
CGashebel
Zum Beschleunigen und Verlangsamen verwenden.
DKipphebel
Verwenden, um den Kippwinkel der Lenkergriffe
einzustellen.
EHandschuhfach1Interruptor de paro del motor
Se pulsa para parar el motor de forma normal.
2Pinza
Se coloca en el interruptor de paro del motor para
poder ponerlo en marcha.
Se quita para parar el motor o para impedir su
puesta en marcha accidental o el uso no autorizado
de la moto de agua.
3Selector del sistema de trimado rápido (QSTS)
Sirve para seleccionar el ángulo de trimado de la
moto de agua.
4Palanca de bloqueo del cambio QSTS
5Interruptor de paro de emergencia del motor
Extraiga la pinza para parar el motor e impedir que
se pueda poner en marcha.
6Interruptor de arranque
Se pulsa para arrancar el motor.
7Llave de paso de combustible
Sirve para seleccionar el paso normal o de reserva
desde el depósito de combustible hasta los carbura-
dores, o para cortar el paso de combustible.
8Perilla del estárter
Sirve para arrancar el motor en frío.
9Cordón de hombre al agua
Se pasa por la muñeca de forma que si el piloto se
cae de la moto de agua el motor se para.
0Retrovisores regulables
AVisor multifunción
Sirve para comprobar el funcionamiento de la moto
de agua.
BPalanca del inversor
Sirve para dar marcha avante o atrás.
CManilla del acelerador
Sirve para acelerar y desacelerar.
DPalanca de inclinación
Sirve para ajustar la inclinación del manillar.
EGuantera

2-7
F
1
Bougies/capuchons de bougies
2
Boîtier électrique
Protège les composants électriques de l’eau.
3
Connecteur du flexible de rinçage
Permet de rincer les passages d’eau de refroidisse-
ment du moteur.
4
Fil de bougie
5
Silencieux
6
Filtre de carburant
7
Réservoir de carburant 8
Réservoir d’huile
9
Batterie
