2024 PEUGEOT 308 Manuale duso (in Italian)

223
In caso di panne
8Montaggio di una ruota
Montaggio di una ruota di scorta in
acciaio o di tipo "ruotino"
Se il veicolo è equipaggiato di cerchi in
alluminio, le rondelle A non sono a contatto
con la ruota di scorta in acciaio o di tipo
"ruotino". La ruota è mantenuta in posizione
dalla superficie di contatto conica B di ogni
bullone.


► Montare la ruota sul mozzo.
► A vvitare manualmente i bulloni fino all'arresto.
►

Effettuare un preserraggio del bullone
antifurto con la chiave smonta ruota


5
dotata
della boccola antifurto

2
. ►

Effettuare un preserraggio degli altri bulloni
solo con la chiave smonta ruota

5
.


► Abbassare di nuovo completamente il
veicolo.
►

Ripiegare il cric

6
e rimuoverlo.


► Serrare il bullone antifurto con la chiave
smonta ruota 5 dotata della boccola antifurto 2 .
►

Serrare gli altri bulloni solo con la chiave
smonta ruota

5.
►

Riposizionare i copribulloni su ciascun
bullone (Secondo l'equipaggiamento).
►


Riporre l'attrezzatura.
Dopo la sostituzione di una ruota
La ruota forata non può essere collocata al posto
della ruota di scorta. Collocarla nel bagagliaio.
Con ruota di scorta non standard o di
tipo "ruotino"
Disattivare alcune funzioni di assistenza alla
guida (Active Safety Brake, Regolatore di
velocità adattativo, ecc.).
Non superare la velocità massima consentita
di 80 km/h o la distanza massima di 80 km.
È vietato guidare con più di una ruota di
scorta di questo tipo.
Non è necessario rimontare il copricerchio
della ruota sostituita.
Recarsi presso la Rete PEUGEOT o un
riparatore qualificato.
Far controllare il serraggio dei bulloni della
ruota di scorta e la pressione del relativo
pneumatico.
Far controllare il pneumatico forato. Dopo il
controllo, il tecnico indicherà se il pneumatico
può essere riparato o se deve essere
sostituito.

224
In caso di panne

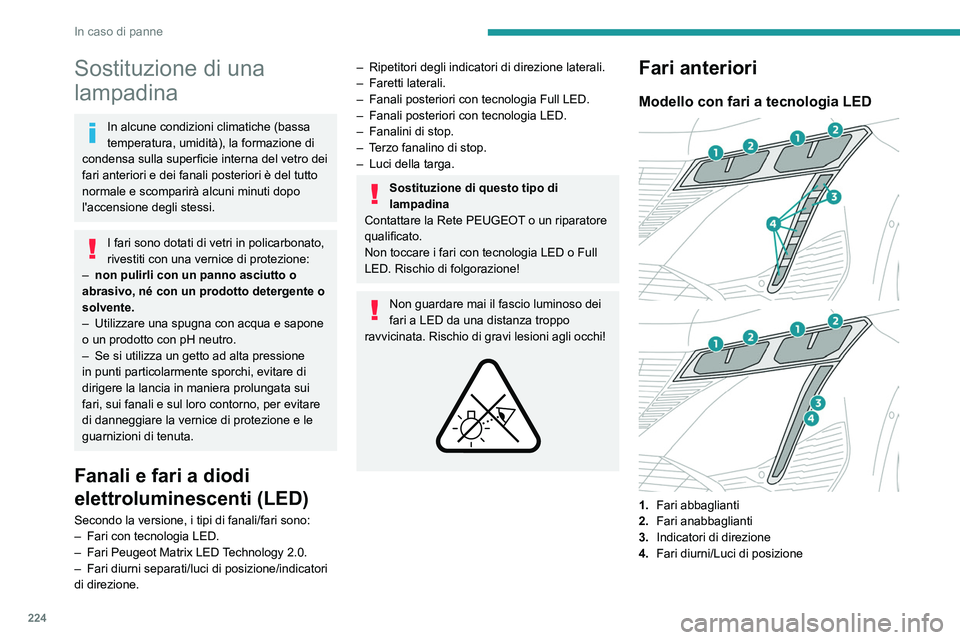

Sostituzione di una
lampadina
In alcune condizioni climatiche (bassa
temperatura, umidità), la formazione di
condensa sulla superficie interna del vetro dei
fari anteriori e dei fanali posteriori è del tutto
normale e scomparirà alcuni minuti dopo
l'accensione degli stessi.
I fari sono dotati di vetri in policarbonato,
rivestiti con una vernice di protezione:
–

non pulirli con un panno asciutto o
abrasivo, né con un prodotto detergente o
solvente.
–


Utilizzare una spugna con acqua e sapone
o un prodotto con pH neutro.
–


Se si utilizza un getto ad alta pressione
in punti particolarmente sporchi, evitare di
dirigere la lancia in maniera prolungata sui
fari, sui fanali e sul loro contorno, per evitare
di danneggiare la vernice di protezione e le
guarnizioni di tenuta.
Fanali e fari a diodi
elettroluminescenti (LED)
Secondo la versione, i tipi di fanali/fari sono:
– Fari con tecnologia LED.
–

Fari Peugeot Matrix LED
Technology 2.0.
–

Fari diurni separati/luci di posizione/indicatori
di direzione.
– Ripetitori degli indicatori di direzione laterali.
– Faretti laterali.
–

Fanali posteriori con tecnologia Full LED.
–


Fanali posteriori con tecnologia LED.
–


Fanalini di stop.
–


T
erzo fanalino di stop.
–

Luci della targa.
Sostituzione di questo tipo di
lampadina
Contattare la Rete PEUGEOT o un riparatore
qualificato.
Non toccare i fari con tecnologia LED o Full
LED. Rischio di folgorazione!
Non guardare mai il fascio luminoso dei
fari a LED da una distanza troppo
ravvicinata. Rischio di gravi lesioni agli occhi!


Fari anteriori
Modello con fari a tecnologia LED



1. Fari abbaglianti
2. Fari anabbaglianti
3. Indicatori di direzione
4. Fari diurni/Luci di posizione

225
In caso di panne

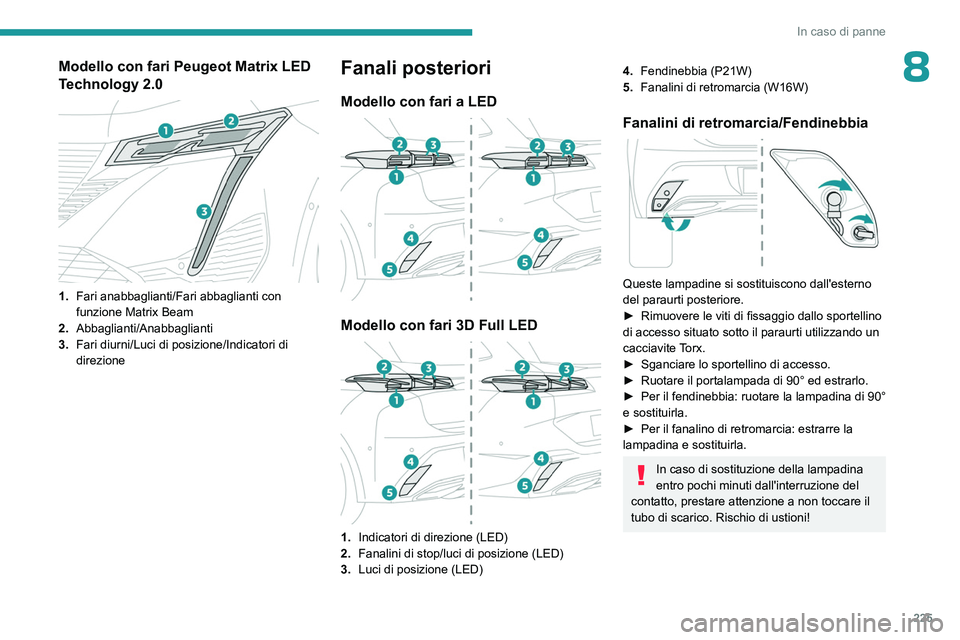

8Modello con fari Peugeot Matrix LED
Technology 2.0


1.Fari anabbaglianti/Fari abbaglianti con
funzione
Matrix Beam
2. Abbaglianti/Anabbaglianti
3. Fari diurni/Luci di posizione/Indicatori di
direzione
Fanali posteriori
Modello con fari a LED

Modello con fari 3D Full LED

1.Indicatori di direzione (LED)
2. Fanalini di stop/luci di posizione (LED)
3. Luci di posizione (LED)
4.Fendinebbia (P21W)
5. Fanalini di retromarcia (W16W)
Fanalini di retromarcia/Fendinebbia

Queste lampadine si sostituiscono dall'esterno
del paraurti posteriore.
►

Rimuovere le viti di fissaggio dallo sportellino
di accesso situato sotto il paraurti utilizzando un
cacciavite T

orx.
►

Sganciare lo sportellino di accesso.
►


Ruotare il portalampada di 90° ed estrarlo.
►


Per il fendinebbia:
ruotare la lampadina di 90°
e sostituirla.
►

Per il fanalino di retromarcia: estrarre la
lampadina e sostituirla.
In caso di sostituzione della lampadina
entro pochi minuti dall'interruzione del
contatto, prestare attenzione a non toccare il
tubo di scarico. Rischio di ustioni!

226
In caso di panne
Fusibili
Sostituzione di un fusibile
Qualsiasi intervento deve essere
realizzato esclusivamente dalla Rete
PEUGEOT o da un riparatore qualificato
La sostituzione di un fusibile ad opera di terzi
potrebbe provocare una grave anomalia del
veicolo.
Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito
per funzionare con gli equipaggiamenti di
serie oppure opzionali.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo, rivolgersi
alla Rete PEUGEOT o ad un riparatore
qualificato.
PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per le anomalie risultanti
dall'installazione di accessori non in dotazione
o non consigliati da PEUGEOT e non installati
secondo le specifiche, in particolare quando il
consumo combinato di tutto
l'equipaggiamento aggiuntivo collegato
supera i 10
mA.
Batteria da 12 V/Batterie
secondarie
Batterie d'avviamento al
piombo
Queste batterie contengono
sostanze
nocive (acido solforico e
piombo).
Devono essere smaltite secondo le norme e
non devono in nessun caso essere smaltite
con i rifiuti domestici.
Smaltire le batterie usate presso un punto di
raccolta designato.
Prima di manipolare la batteria,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulla batteria deve
essere effettuata in un ambiente ben ventilato
e lontano da fiamme libere o da scintille,
al fine di evitare il rischio di esplosione o di
incendio.
Lavarsi le mani al termine dell'operazione.
Unità di controllo elettronico/Fari con
tecnologia LED
Non collegare mail il cavo d'emergenza
negativo alla parte metallica delle unità di
controllo elettronico o alla parte posteriore
dei fari.
Rischio di distruzione delle unità di controllo
elettronico e/o dei fari!
Collegare al punto di massa separato fornito
a questo scopo.
Batteria congelata
Non tentare mai di caricare una batteria
ghiacciata - Rischio di esplosione!
Se la batteria è congelata, farla controllare
dalla Rete PEUGEOT o da un riparatore
qualificato, che verificheranno che i
componenti interni non siano danneggiati e
che l'alloggiamento non sia rotto, con il rischio
di perdite di acido tossico e corrosivo.
Cambio automatico
Non provare mai ad avviare il motore
spingendo il veicolo.
Veicoli elettrici
Batteria secondaria scarica
Non è più possibile avviare il motore o
ricaricare la batteria di trazione.
Precauzioni prima di lavorare sulla
batteria secondaria
Selezionare la modalità

P
, interrompere il
contatto, controllare che il quadro strumenti
sia spento e che il veicolo non sia in carica.

227
In caso di panne

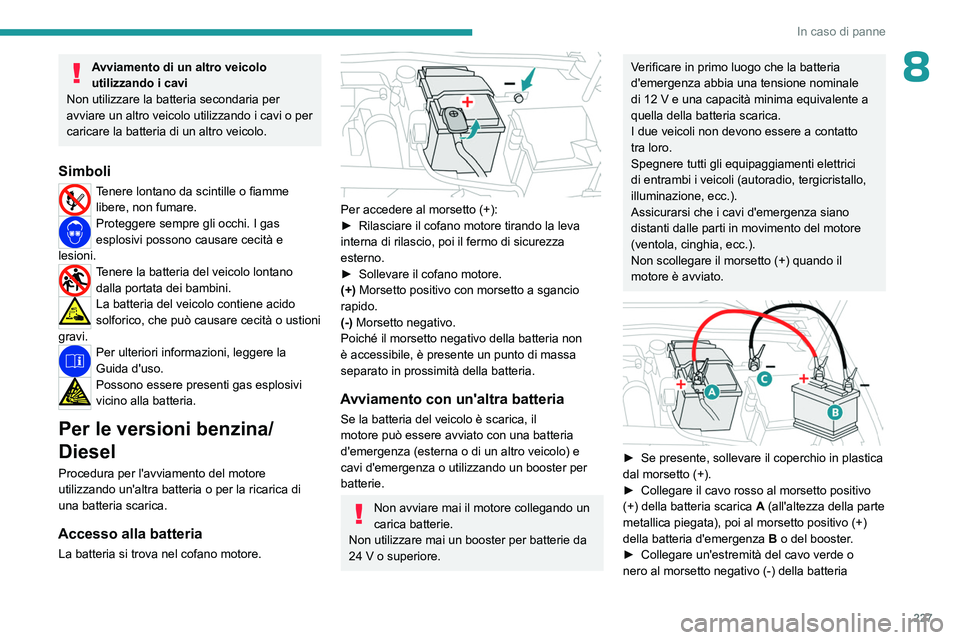

8Avviamento di un altro veicolo
utilizzando i cavi
Non utilizzare la batteria secondaria per
avviare un altro veicolo utilizzando i cavi o per
caricare la batteria di un altro veicolo.
Simboli
Tenere lontano da scintille o fiamme libere, non fumare.
Proteggere sempre gli occhi. I gas
esplosivi possono causare cecità e
lesioni.
Tenere la batteria del veicolo lontano dalla portata dei bambini.
La batteria del veicolo contiene acido
solforico, che può causare cecità o ustioni
gravi.
Per ulteriori informazioni, leggere la
Guida d'uso.
Possono essere presenti gas esplosivi
vicino alla batteria.
Per le versioni benzina/
Diesel
Procedura per l'avviamento del motore
utilizzando un'altra batteria o per la ricarica di
una batteria scarica.
Accesso alla batteria
La batteria si trova nel cofano motore.

Per accedere al morsetto (+):
► Rilasciare il cofano motore tirando la leva
interna di rilascio, poi il fermo di sicurezza
esterno.
►

Sollevare il cofano motore.
(+)

Morsetto positivo con morsetto a sgancio
rapido.
(-) Morsetto negativo.
Poiché il morsetto negativo della batteria non
è accessibile, è presente un punto di massa
separato in prossimità della batteria.
Avviamento con un'altra batteria
Se la batteria del veicolo è scarica, il
motore può essere avviato con una batteria
d'emergenza (esterna o di un altro veicolo) e
cavi d'emergenza o utilizzando un booster per
batterie.
Non avviare mai il motore collegando un
carica batterie.
Non utilizzare mai un booster per batterie da
24

V o superiore.
Verificare in primo luogo che la batteria
d'emergenza abbia una tensione nominale
di 12 V e una capacità minima equivalente a
quella della batteria scarica.
I due veicoli non devono essere a contatto
tra loro.
Spegnere tutti gli equipaggiamenti elettrici
di entrambi i veicoli (autoradio, tergicristallo,
illuminazione, ecc.).
Assicurarsi che i cavi d'emergenza siano
distanti dalle parti in movimento del motore
(ventola, cinghia, ecc.).
Non scollegare il morsetto (+) quando il
motore è avviato.


► Se presente, sollevare il coperchio in plastica
dal morsetto (+).
►

Collegare il cavo rosso al morsetto positivo
(+) della batteria scarica A

(all'altezza della parte
metallica piegata), poi al morsetto positivo (+)
della batteria d'emergenza

B
o del booster.
►

Collegare un'estremità del cavo verde o
nero al morsetto negativo (-) della batteria

228
In caso di panne

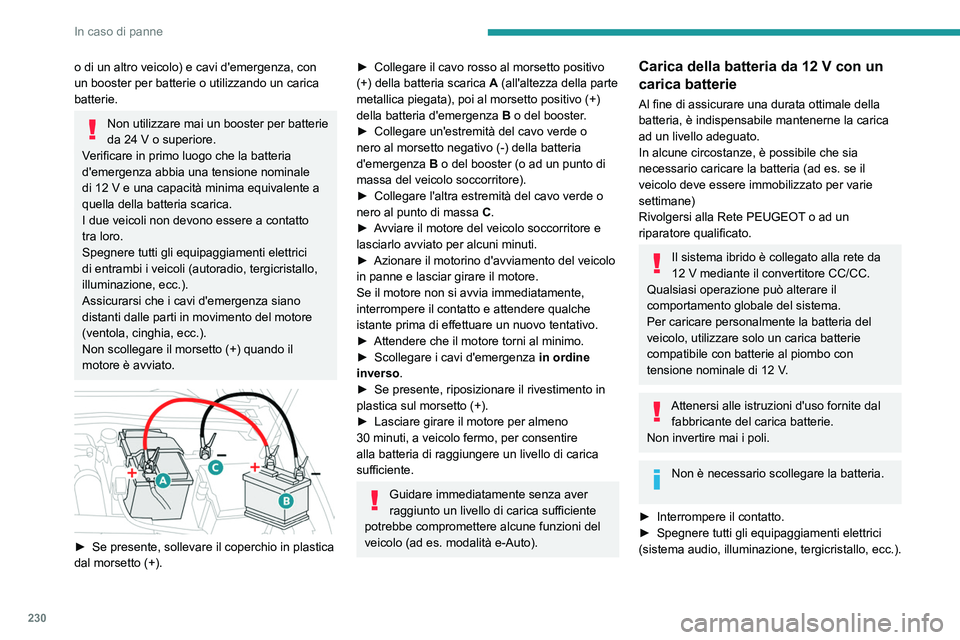

d'emergenza B o del booster (o ad un punto di
massa del veicolo soccorritore).
►

Collegare l'altra estremità del cavo verde o
nero al punto di massa


C
.
►

A
vviare il motore del veicolo soccorritore e
lasciarlo avviato per alcuni minuti.
►

Azionare il motorino d'avviamento del veicolo
in panne e lasciar girare il motore.
Se il motore non si avvia immediatamente,
interrompere il contatto e attendere qualche
istante prima di effettuare un nuovo tentativo.
►


Attendere che il motore torni al minimo.
►


Scollegare i cavi d'emergenza in ordine
inverso

.
►

Se presente, riposizionare il rivestimento in
plastica sul morsetto (+).
►


Lasciare girare il motore per almeno
30

minuti, a veicolo fermo, per consentire
alla batteria di raggiungere un livello di carica
sufficiente.
Guidare immediatamente senza aver
raggiunto un livello di carica sufficiente
potrebbe compromettere alcune funzioni del
veicolo (ad es. Stop & Start).
Carica della batteria con un carica
batterie
Al fine di assicurare una durata ottimale della
batteria, è indispensabile mantenerne la carica
ad un livello adeguato.
È possibile che sia necessario caricare la
batteria:
– Se si utilizza il veicolo essenzialmente per
brevi tragitti.
–

In previsione di un immobilizzo prolungato di
più settimane.
Rivolgersi alla Rete PEUGEOT

o ad un
riparatore qualificato.
Per caricare personalmente la batteria
del veicolo, utilizzare solo un carica
batterie compatibile con batterie al piombo
con tensione nominale di 12
V.
Attenersi alle istruzioni d'uso fornite dal fabbricante del carica batterie.
Non invertire mai i poli.
Non è necessario scollegare la batteria.
►

Interrompere il contatto.
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, illuminazione, tergicristallo, ecc.).


► Spegnere il carica batterie B prima di
collegare i cavi alla batteria, per evitare il rischio
di scintille.
►

V
erificare che i cavi del carica batterie siano
in buone condizioni.
►

Se presente, sollevare il rivestimento in
plastica del morsetto (+).
►


Collegare i cavi del carica batterie

B
come
segue: •

Il
cavo rosso positivo (+) al morsetto (+) della
batteria
A.
•

Il cavo nero negativo (-) al punto di massa

C

del veicolo.
►

Al termine della carica, spegnere il carica
batterie

B prima di scollegare i cavi dalla
batteria
A.
In presenza di questa etichetta, utilizzare
unicamente un carica batterie da 12 V
per evitare il rischio di danni irreversibili ai
componenti elettrici.
24V
12V
Scollegamento/Riconnessione della
batteria
Per mantenere uno stato di carica adeguato per
avviare il motore, raccomandiamo di scollegare

229
In caso di panne

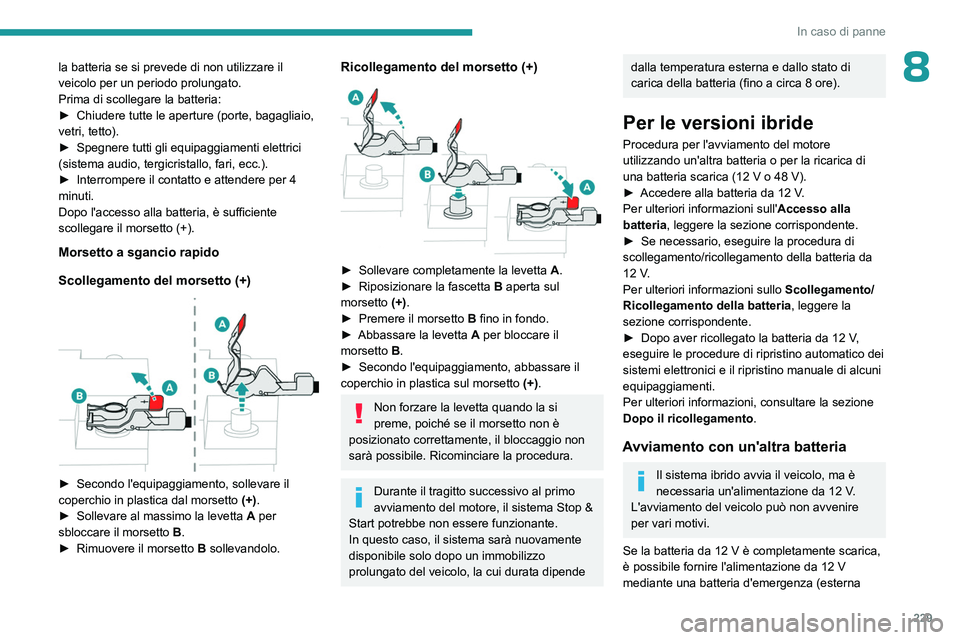

8la batteria se si prevede di non utilizzare il
veicolo per un periodo prolungato.
Prima di scollegare la batteria:
►
Chiudere tutte le aperture (porte, bagagliaio,
vetri, tetto).
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, tergicristallo, fari, ecc.).
►


Interrompere il contatto e attendere per 4
minuti.
Dopo l'accesso alla batteria, è sufficiente
scollegare il morsetto (+).
Morsetto a sgancio rapido
Scollegamento del morsetto (+)


► Secondo l'equipaggiamento, sollevare il
coperchio in plastica dal morsetto (+)
.
►

Sollevare al massimo la levetta

A
per
sbloccare il morsetto

B
.
►

Rimuovere il morsetto

B
sollevandolo.
Ricollegamento del morsetto (+)

► Sollevare completamente la levetta A .
► Riposizionare la fascetta B aperta sul
morsetto (+).
►

Premere il morsetto
B fino in fondo.
►

Abbassare la levetta

A
per bloccare il
morsetto
B.
►

Secondo l'equipaggiamento, abbassare il
coperchio in plastica sul morsetto (+)

.
Non forzare la levetta quando la si
preme, poiché se il morsetto non è
posizionato correttamente, il bloccaggio non
sarà possibile. Ricominciare la procedura.
Durante il tragitto successivo al primo
avviamento del motore, il sistema Stop &
Start potrebbe non essere funzionante.
In questo caso, il sistema sarà nuovamente
disponibile solo dopo un immobilizzo
prolungato del veicolo, la cui durata dipende
dalla temperatura esterna e dallo stato di
carica della batteria (fino a circa 8 ore).
Per le versioni ibride
Procedura per l'avviamento del motore
utilizzando un'altra batteria o per la ricarica di
una batteria scarica (12
V o 48 V).
►

Accedere alla batteria da 12
V.
Per ulteriori informazioni sull' Accesso alla
batteria, leggere la sezione corrispondente.
►

Se necessario, eseguire la procedura di
scollegamento/ricollegamento della batteria da
12

V.
Per ulteriori informazioni sullo Scollegamento/
Ricollegamento della batteria, leggere la
sezione corrispondente.
►

Dopo aver ricollegato la batteria da 12
V,
eseguire le procedure di ripristino automatico dei
sistemi elettronici e il ripristino manuale di alcuni
equipaggiamenti.
Per ulteriori informazioni, consultare la sezione
Dopo il ricollegamento .
Avviamento con un'altra batteria
Il sistema ibrido avvia il veicolo, ma è
necessaria un'alimentazione da 12 V.
L'avviamento del veicolo può non avvenire
per vari motivi.
Se la batteria da 12
V è completamente scarica,
è possibile fornire l'alimentazione da 12
V
mediante una batteria d'emergenza (esterna

230
In caso di panne
o di un altro veicolo) e cavi d'emergenza, con
un booster per batterie o utilizzando un carica
batterie.
Non utilizzare mai un booster per batterie
da 24 V o superiore.
Verificare in primo luogo che la batteria
d'emergenza abbia una tensione nominale
di 12
V e una capacità minima equivalente a
quella della batteria scarica.
I due veicoli non devono essere a contatto
tra loro.
Spegnere tutti gli equipaggiamenti elettrici
di entrambi i veicoli (autoradio, tergicristallo,
illuminazione, ecc.).
Assicurarsi che i cavi d'emergenza siano
distanti dalle parti in movimento del motore
(ventola, cinghia, ecc.).
Non scollegare il morsetto (+) quando il
motore è avviato.


► Se presente, sollevare il coperchio in plastica
dal morsetto (+).
► Collegare il cavo rosso al morsetto positivo
(+) della batteria scarica A
(all'altezza della parte
metallica piegata), poi al morsetto positivo (+)
della batteria d'emergenza

B
o del booster.
►

Collegare un'estremità del cavo verde o
nero al morsetto negativo (-) della batteria
d'emergenza


B
o del booster (o ad un punto di
massa del veicolo soccorritore).
►

Collegare l'altra estremità del cavo verde o
nero al punto di massa


C
.
►

A
vviare il motore del veicolo soccorritore e
lasciarlo avviato per alcuni minuti.
►

Azionare il motorino d'avviamento del veicolo
in panne e lasciar girare il motore.
Se il motore non si avvia immediatamente,
interrompere il contatto e attendere qualche
istante prima di effettuare un nuovo tentativo.
►


Attendere che il motore torni al minimo.
►


Scollegare i cavi d'emergenza in ordine
inverso

.
►

Se presente, riposizionare il rivestimento in
plastica sul morsetto (+).
►


Lasciare girare il motore per almeno
30

minuti, a veicolo fermo, per consentire
alla batteria di raggiungere un livello di carica
sufficiente.
Guidare immediatamente senza aver
raggiunto un livello di carica sufficiente
potrebbe compromettere alcune funzioni del
veicolo (ad es. modalità e-Auto).
Carica della batteria da 12 V con un
carica batterie
Al fine di assicurare una durata ottimale della
batteria, è indispensabile mantenerne la carica
ad un livello adeguato.
In alcune circostanze, è possibile che sia
necessario caricare la batteria (ad es.
se il
veicolo deve essere immobilizzato per varie
settimane)
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
Il sistema ibrido è collegato alla rete da
12 V mediante il convertitore CC/CC.
Qualsiasi operazione può alterare il
comportamento globale del sistema.
Per caricare personalmente la batteria del
veicolo, utilizzare solo un carica batterie
compatibile con batterie al piombo con
tensione nominale di 12
V.
Attenersi alle istruzioni d'uso fornite dal fabbricante del carica batterie.
Non invertire mai i poli.
Non è necessario scollegare la batteria.
►

Interrompere il contatto.
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, illuminazione, tergicristallo, ecc.).
