215
In caso di panne

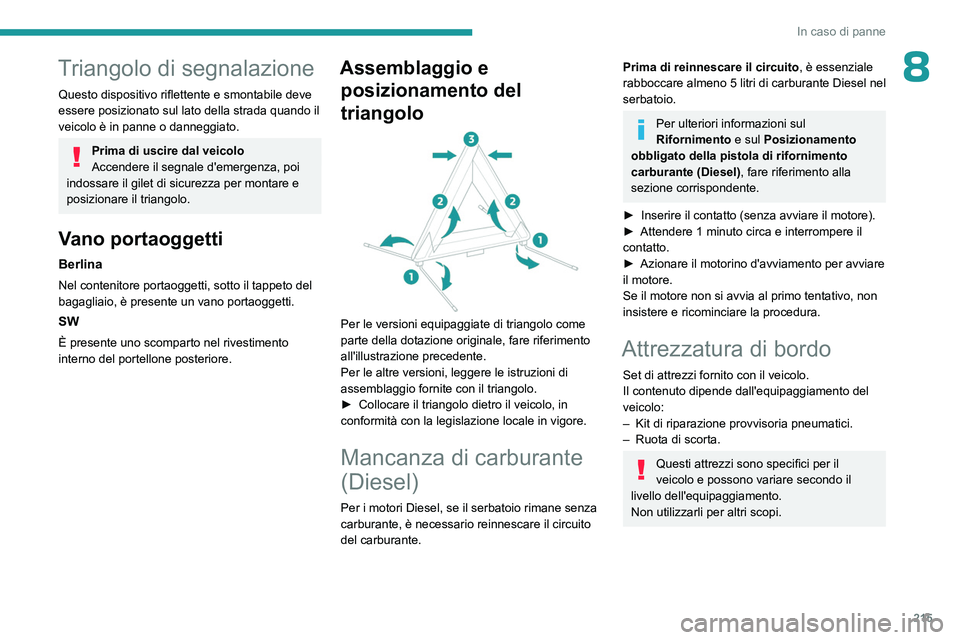

8Triangolo di segnalazione
Questo dispositivo riflettente e smontabile deve
essere posizionato sul lato della strada quando il
veicolo è in panne o danneggiato.
Prima di uscire dal veicolo
Accendere il segnale d'emergenza, poi
indossare il gilet di sicurezza per montare e
posizionare il triangolo.
Vano portaoggetti
Berlina
Nel contenitore portaoggetti, sotto il tappeto del
bagagliaio, è presente un vano portaoggetti.
SW
È presente uno scomparto nel rivestimento
interno del portellone posteriore.
Assemblaggio e posizionamento del
triangolo


Per le versioni equipaggiate di triangolo come
parte della dotazione originale, fare riferimento
all'illustrazione precedente.
Per le altre versioni, leggere le istruzioni di
assemblaggio fornite con il triangolo.
►

Collocare il triangolo dietro il veicolo, in
conformità con la legislazione locale in vigore.
Mancanza di carburante
(Diesel)
Per i motori Diesel, se il serbatoio rimane senza
carburante, è necessario reinnescare il circuito
del carburante.
Prima di reinnescare il circuito, è essenziale
rabboccare almeno 5 litri di carburante Diesel nel
serbatoio.
Per ulteriori informazioni sul
Rifornimento e sul Posizionamento
obbligato della pistola di rifornimento
carburante (Diesel) , fare riferimento alla
sezione corrispondente.
►

Inserire il contatto (senza avviare il motore).
►


Attendere 1 minuto circa e interrompere il
contatto.
►


Azionare il motorino d'avviamento per avviare
il motore.
Se il motore non si avvia al primo tentativo, non
insistere e ricominciare la procedura.
Attrezzatura di bordo
Set di attrezzi fornito con il veicolo.
Il contenuto dipende dall'equipaggiamento del
veicolo:
–

Kit di riparazione provvisoria pneumatici.
–


Ruota di scorta.
Questi attrezzi sono specifici per il
veicolo e possono variare secondo il
livello dell'equipaggiamento.
Non utilizzarli per altri scopi.

216
In caso di panne
Accesso al kit degli attrezzi
Il kit degli attrezzi si trova sotto il pianale del
bagagliaio.


Berlina
Station wagon
Versioni con pianale del bagagliaio rigido
► Aprire il bagagliaio.
► Sollevare il pianale del bagagliaio rigido.
►

Agganciare il gancio del pianale al supporto
superiore del bagagliaio.
Versioni con tappeto del bagagliaio
pieghevole (Ibrido ricaricabile o Elettrico)
► Aprire il bagagliaio.
► Distendere il tappetino pieghevole del
bagagliaio tirando la relativa maniglia, fino alla
completa apertura.
Versioni con pianale del bagagliaio a 2
posizioni (station wagon)
È possibile accedere agli attrezzi anche dai sedili
della seconda fila, inclinando lo schienale della
panchetta posteriore.
►

Aprire il bagagliaio.
►


Sollevare la copertura utilizzando il
cordoncino nella parte posteriore del bagagliaio.
oppure
►


Posizionare il pianale del bagagliaio mobile in
posizione alta.
►


Sollevare il pianale del bagagliaio regolabile
e inserirlo nei fermi laterali in posizione inclinata
per fissarlo in questa posizione.
Con kit di riparazione provvisoria
pneumatici

217
In caso di panne

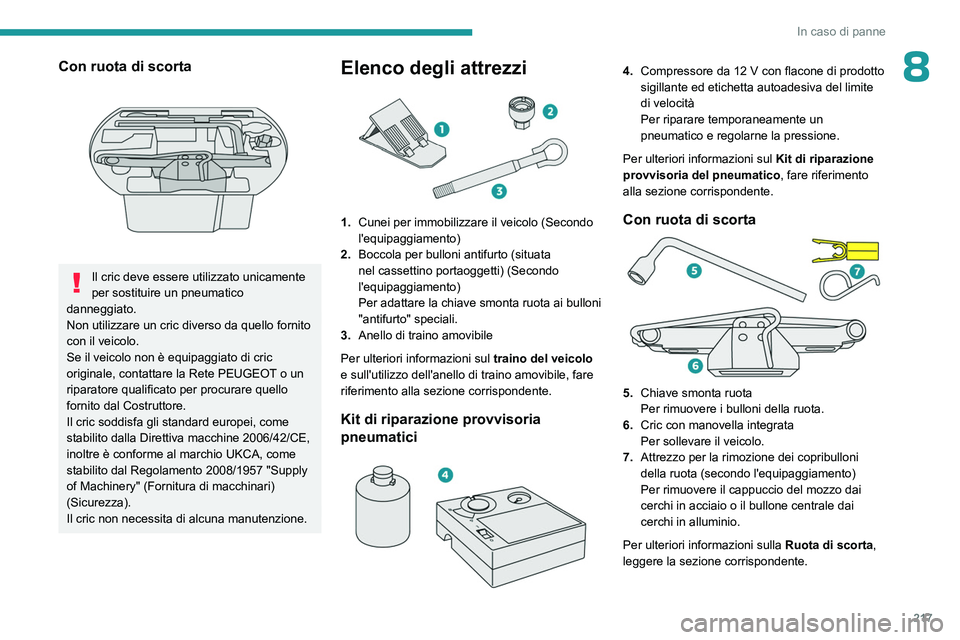

8Con ruota di scorta

Il cric deve essere utilizzato unicamente
per sostituire un pneumatico
danneggiato.
Non utilizzare un cric diverso da quello fornito
con il veicolo.
Se il veicolo non è equipaggiato di cric
originale, contattare la Rete PEUGEOT o un
riparatore qualificato per procurare quello
fornito dal Costruttore.
Il cric soddisfa gli standard europei, come
stabilito dalla Direttiva macchine 2006/42/CE,
inoltre è conforme al marchio UKCA, come
stabilito dal Regolamento 2008/1957 "Supply
of Machinery" (Fornitura di macchinari)
(Sicurezza).
Il cric non necessita di alcuna manutenzione.
Elenco degli attrezzi

1. Cunei per immobilizzare il veicolo (Secondo
l'equipaggiamento)
2. Boccola per bulloni antifurto (situata
nel cassettino portaoggetti) (Secondo
l'equipaggiamento)
Per adattare la chiave smonta ruota ai bulloni
"antifurto" speciali.
3. Anello di traino amovibile
Per ulteriori informazioni sul traino del veicolo
e sull'utilizzo dell'anello di traino amovibile, fare
riferimento alla sezione corrispondente.
Kit di riparazione provvisoria
pneumatici


4. Compressore da 12 V con flacone di prodotto
sigillante ed etichetta autoadesiva del limite
di velocità
Per riparare temporaneamente un
pneumatico e regolarne la pressione.
Per ulteriori informazioni sul Kit di riparazione
provvisoria del pneumatico , fare riferimento
alla sezione corrispondente.
Con ruota di scorta

5. Chiave smonta ruota
Per rimuovere i bulloni della ruota.
6. Cric con manovella integrata
Per sollevare il veicolo.
7. Attrezzo per la rimozione dei copribulloni
della ruota (secondo l'equipaggiamento)
Per rimuovere il cappuccio del mozzo dai
cerchi in acciaio o il bullone centrale dai
cerchi in alluminio.
Per ulteriori informazioni sulla Ruota di scorta,
leggere la sezione corrispondente.

218
In caso di panne

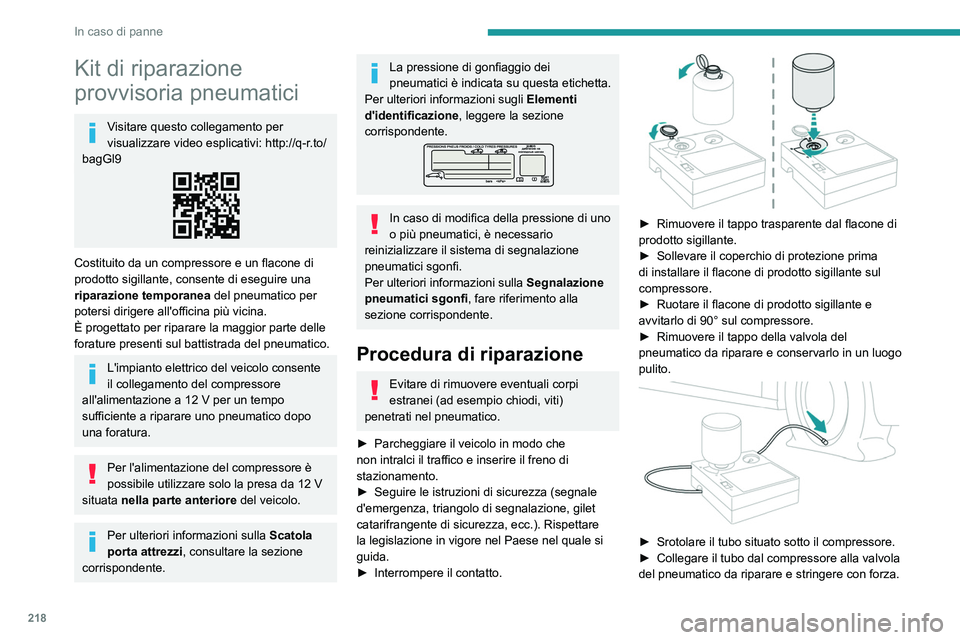

Kit di riparazione
provvisoria pneumatici
Visitare questo collegamento per
visualizzare video esplicativi: http://q-r.to/
bagGl9
Costituito da un compressore e un flacone di
prodotto sigillante, consente di eseguire una
riparazione temporanea del pneumatico per
potersi dirigere all'officina più vicina.
È progettato per riparare la maggior parte delle
forature presenti sul battistrada del pneumatico.
L'impianto elettrico del veicolo consente
il collegamento del compressore
all'alimentazione a 12
V per un tempo
sufficiente a riparare uno pneumatico dopo
una foratura.
Per l'alimentazione del compressore è
possibile utilizzare solo la presa da 12 V
situata nella parte anteriore del veicolo.
Per ulteriori informazioni sulla Scatola
porta attrezzi, consultare la sezione
corrispondente.
La pressione di gonfiaggio dei
pneumatici è indicata su questa etichetta.
Per ulteriori informazioni sugli Elementi
d'identificazione , leggere la sezione
corrispondente.
In caso di modifica della pressione di uno
o più pneumatici, è necessario
reinizializzare il sistema di segnalazione
pneumatici sgonfi.
Per ulteriori informazioni sulla Segnalazione
pneumatici sgonfi , fare riferimento alla
sezione corrispondente.
Procedura di riparazione
Evitare di rimuovere eventuali corpi
estranei (ad esempio chiodi, viti)
penetrati nel pneumatico.
►

Parcheggiare il veicolo in modo che
non intralci il traffico e inserire il freno di
stazionamento.
►


Seguire le istruzioni di sicurezza (segnale
d'emergenza, triangolo di segnalazione, gilet
catarifrangente di sicurezza, ecc.). Rispettare
la legislazione in vigore nel Paese nel quale si
guida.
►


Interrompere il contatto.

► Rimuovere il tappo trasparente dal flacone di
prodotto sigillante.
►

Sollevare il coperchio di protezione prima
di installare il flacone di prodotto sigillante sul
compressore.
►


Ruotare il flacone di prodotto sigillante e
avvitarlo di 90° sul compressore.
►


Rimuovere il tappo della valvola del
pneumatico da riparare e conservarlo in

un luogo
pulito.


► Srotolare il tubo situato sotto il compressore.
► Collegare il tubo dal compressore alla valvola
del pneumatico da riparare e stringere con forza.

219
In caso di panne

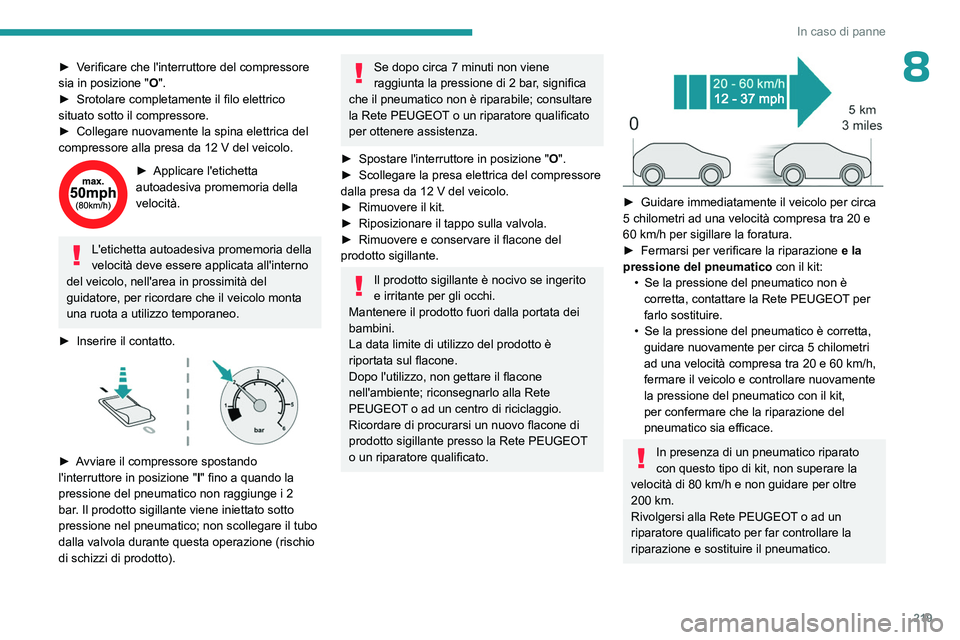

8► Verificare che l'interruttore del compressore
sia in posizione "O".
►

Srotolare completamente il filo elettrico
situato sotto il compressore.
►


Collegare nuovamente la spina elettrica del
compressore alla presa da 12

V del veicolo.
► Applicare l'etichetta
autoadesiva promemoria della
velocità.
L'etichetta autoadesiva promemoria della
velocità deve essere applicata all'interno
del veicolo, nell'area in prossimità del
guidatore, per ricordare che il veicolo monta
una ruota a utilizzo temporaneo.
►

Inserire il contatto.

► Avviare il compressore spostando
l'interruttore in posizione "I" fino a quando la
pressione del pneumatico non raggiunge i 2
bar. Il prodotto sigillante viene iniettato sotto
pressione nel pneumatico; non scollegare il tubo
dalla valvola durante questa operazione (rischio
di schizzi di prodotto).
Se dopo circa 7 minuti non viene
raggiunta la pressione di 2 bar, significa
che il pneumatico non è riparabile; consultare
la Rete PEUGEOT o un riparatore qualificato
per ottenere assistenza.
►

Spostare l'interruttore in posizione
"O".
►

Scollegare la presa elettrica del compressore
dalla presa da 12

V del veicolo.
►

Rimuovere il kit.
►


Riposizionare il tappo sulla valvola.
►


Rimuovere e conservare il flacone del
prodotto sigillante.
Il prodotto sigillante è nocivo se ingerito
e irritante per gli occhi.
Mantenere il prodotto fuori dalla portata dei
bambini.
La data limite di utilizzo del prodotto è
riportata sul flacone.
Dopo l'utilizzo, non gettare il flacone
nell'ambiente; riconsegnarlo alla Rete
PEUGEOT o ad un centro di riciclaggio.
Ricordare di procurarsi un nuovo flacone di
prodotto sigillante presso la Rete PEUGEOT
o un riparatore qualificato.


► Guidare immediatamente il veicolo per circa
5 chilometri ad una velocità compresa tra 20 e
60
km/h per sigillare la foratura.
►

Fermarsi per verificare la riparazione e la
pressione del pneumatico con il kit:
•


Se la pressione del pneumatico non è
corretta, contattare la Rete PEUGEOT

per
farlo sostituire.
•

Se la pressione del pneumatico è corretta,
guidare nuovamente per circa 5

chilometri
ad una velocità compresa tra
20 e 60 km/h,
fermare il veicolo e controllare nuovamente
la pressione del pneumatico con il kit,
per confermare che la riparazione del
pneumatico sia efficace.
In presenza di un pneumatico riparato
con questo tipo di kit, non superare la
velocità di 80
km/h e non guidare per oltre
200

km.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato per far controllare la
riparazione e sostituire il pneumatico.

220
In caso di panne

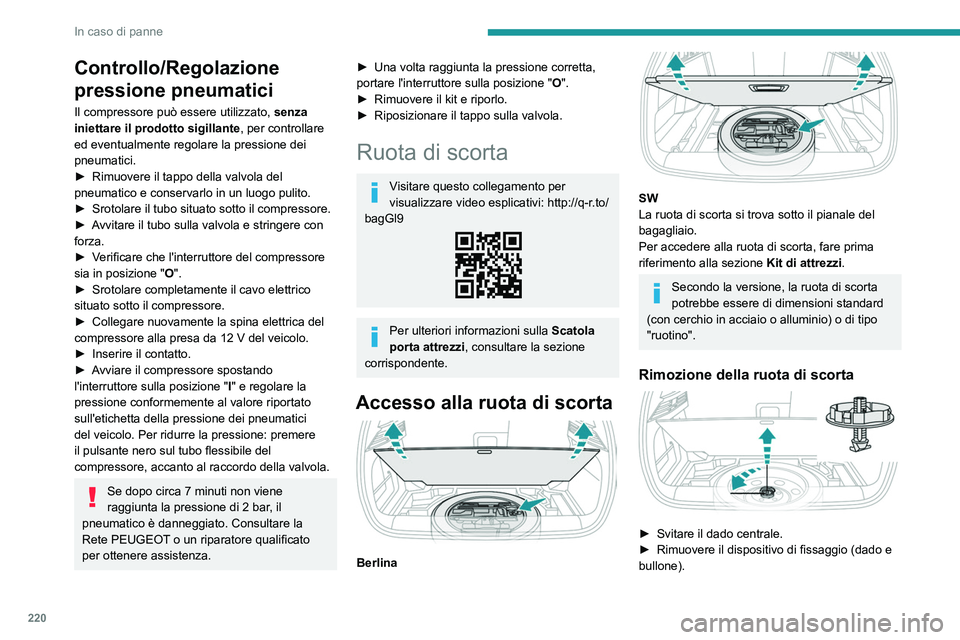

Controllo/Regolazione
pressione pneumatici
Il compressore può essere utilizzato, senza
iniettare il prodotto sigillante , per controllare
ed eventualmente regolare la pressione dei
pneumatici.
►

Rimuovere il tappo della valvola del
pneumatico e conservarlo in un luogo pulito.
►


Srotolare il tubo situato sotto il compressore.
►


A
vvitare il tubo sulla valvola e stringere con
forza.
►

V
erificare che l'interruttore del compressore
sia in posizione
"O".
►

Srotolare completamente il cavo elettrico
situato sotto il compressore.
►


Collegare nuovamente la spina elettrica del
compressore alla presa da 12

V del veicolo.
►

Inserire il contatto.
►


A
vviare il compressore spostando
l'interruttore sulla posizione
"I" e regolare la
pressione conformemente al valore riportato
sull'etichetta della pressione dei pneumatici
del veicolo. Per ridurre la pressione: premere
il pulsante nero sul tubo flessibile del
compressore, accanto al raccordo della valvola.
Se dopo circa 7 minuti non viene
raggiunta la pressione di 2 bar, il
pneumatico è danneggiato. Consultare la
Rete PEUGEOT o un riparatore qualificato
per ottenere assistenza.
► Una volta raggiunta la pressione corretta,
portare l'interruttore sulla posizione "O".
►

Rimuovere il kit e riporlo.
►


Riposizionare il tappo sulla valvola.
Ruota di scorta
Visitare questo collegamento per
visualizzare video esplicativi: http://q-r.to/
bagGl9
Per ulteriori informazioni sulla Scatola
porta attrezzi, consultare la sezione
corrispondente.
Accesso alla ruota di scorta

Berlina

SW
La ruota di scorta si trova sotto il pianale del
bagagliaio.
Per accedere alla ruota di scorta, fare prima
riferimento alla sezione Kit di attrezzi.
Secondo la versione, la ruota di scorta
potrebbe essere di dimensioni standard
(con cerchio in acciaio o alluminio) o di tipo
"ruotino".
Rimozione della ruota di scorta

► Svitare il dado centrale.
► Rimuovere il dispositivo di fissaggio (dado e
bullone).

221
In caso di panne

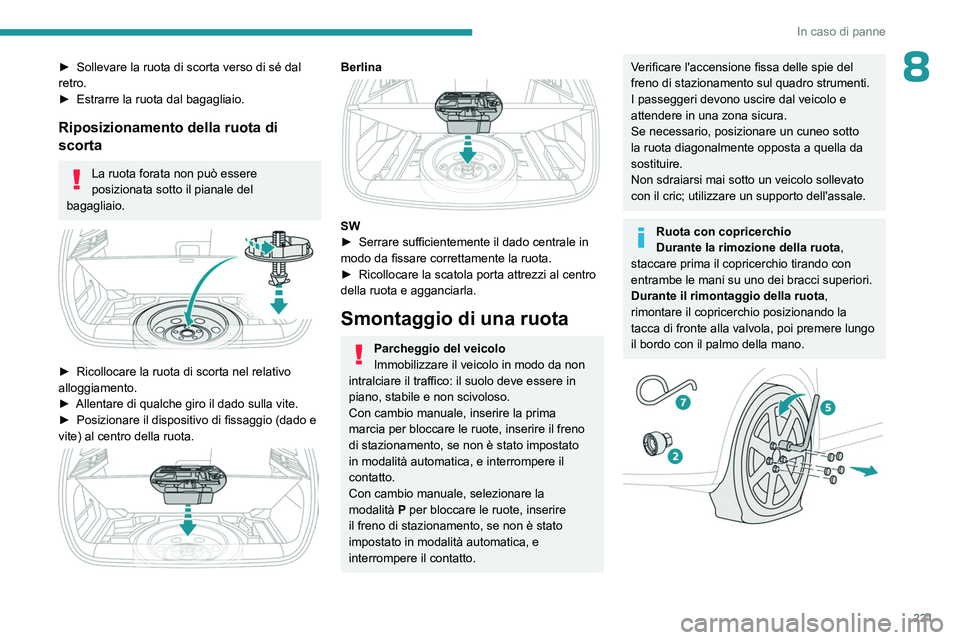

8► Sollevare la ruota di scorta verso di sé dal
retro.
►

Estrarre la ruota dal bagagliaio.
Riposizionamento della ruota di
scorta
La ruota forata non può essere
posizionata sotto il pianale del
bagagliaio.


► Ricollocare la ruota di scorta nel relativo
alloggiamento.
►

Allentare di qualche giro il dado sulla vite.
►


Posizionare il dispositivo di fissaggio (dado e
vite) al centro della ruota.


Berlina

SW
► Serrare sufficientemente il dado centrale in
modo da fissare correttamente la ruota.
►

Ricollocare la scatola porta attrezzi al centro
della ruota e agganciarla.
Smontaggio di una ruota
Parcheggio del veicolo
Immobilizzare il veicolo in modo da non
intralciare il traffico: il suolo deve essere in
piano, stabile e non scivoloso.
Con cambio manuale, inserire la prima
marcia per bloccare le ruote, inserire il freno
di stazionamento, se non è stato impostato
in modalità automatica, e interrompere il
contatto.
Con cambio manuale, selezionare la
modalità

P
per bloccare le ruote, inserire
il freno di stazionamento, se non è stato
impostato in modalità automatica, e
interrompere il contatto.
Verificare l'accensione fissa delle spie del
freno di stazionamento sul quadro strumenti.
I passeggeri devono uscire dal veicolo e
attendere in una zona sicura.
Se necessario, posizionare un cuneo sotto
la ruota diagonalmente opposta a quella da
sostituire.
Non sdraiarsi mai sotto un veicolo sollevato
con il cric; utilizzare un supporto dell'assale.
Ruota con copricerchio
Durante la rimozione della ruota ,
staccare prima il copricerchio tirando con
entrambe le mani su uno dei bracci superiori.
Durante il rimontaggio della ruota ,
rimontare il copricerchio posizionando la
tacca di fronte alla valvola, poi premere lungo
il bordo con il palmo della mano.

222
In caso di panne

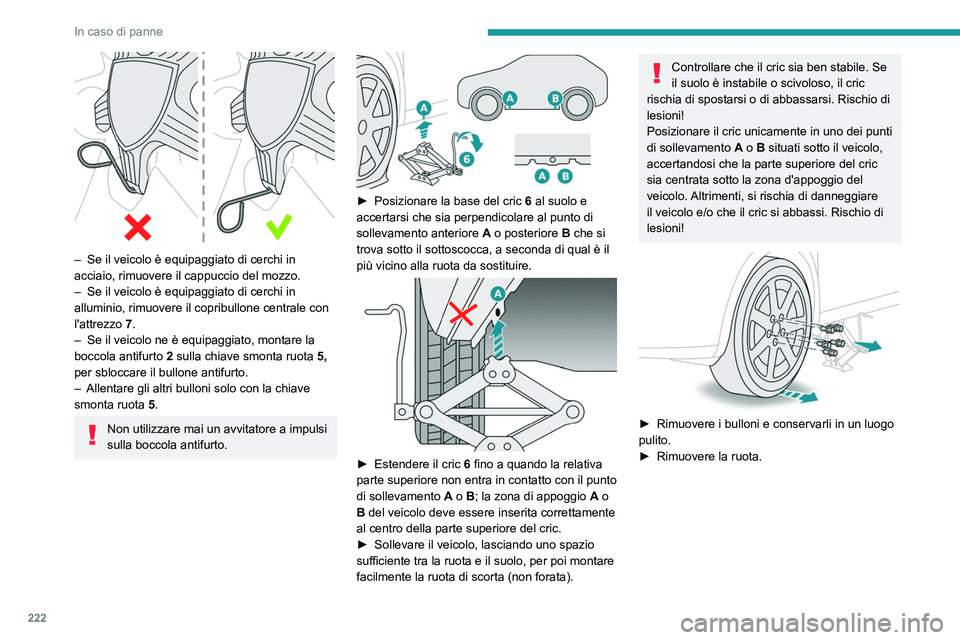

– Se il veicolo è equipaggiato di cerchi in
acciaio, rimuovere il cappuccio del mozzo.
–

Se il veicolo è equipaggiato di cerchi in
alluminio, rimuovere il copribullone centrale con
l'attrezzo

7.
–

Se il veicolo ne è equipaggiato, montare la
boccola antifurto 2

sulla chiave smonta ruota 5,
per sbloccare il bullone antifurto.
–

Allentare gli altri bulloni solo con la chiave
smonta ruota

5.
Non utilizzare mai un avvitatore a impulsi
sulla boccola antifurto.


► Posizionare la base del cric 6 al suolo e
accertarsi che sia perpendicolare al punto di
sollevamento anteriore

A
o posteriore B che si
trova sotto il sottoscocca, a seconda di qual è il
più vicino alla ruota da sostituire.


► Estendere il cric 6 fino a quando la relativa
parte superiore non entra in contatto con il punto
di sollevamento

A
o B; la zona di appoggio
A
o
B del veicolo deve essere inserita correttamente
al centro della parte superiore del cric.
►

Sollevare il veicolo, lasciando uno spazio
sufficiente tra la ruota e il suolo, per poi montare
facilmente la ruota di scorta (non forata).
Controllare che il cric sia ben stabile. Se
il suolo è instabile o scivoloso, il cric
rischia di spostarsi o di abbassarsi. Rischio di
lesioni!
Posizionare il cric unicamente in uno dei punti
di sollevamento

A
o B situati sotto il veicolo,
accertandosi che la parte superiore del cric
sia centrata sotto la zona d'appoggio del
veicolo. Altrimenti, si rischia di danneggiare
il veicolo e/o che il cric si abbassi. Rischio di
lesioni!


► Rimuovere i bulloni e conservarli in un luogo
pulito.
►

Rimuovere la ruota.
