2023 PEUGEOT LANDTREK Manuel du propriétaire (in French)

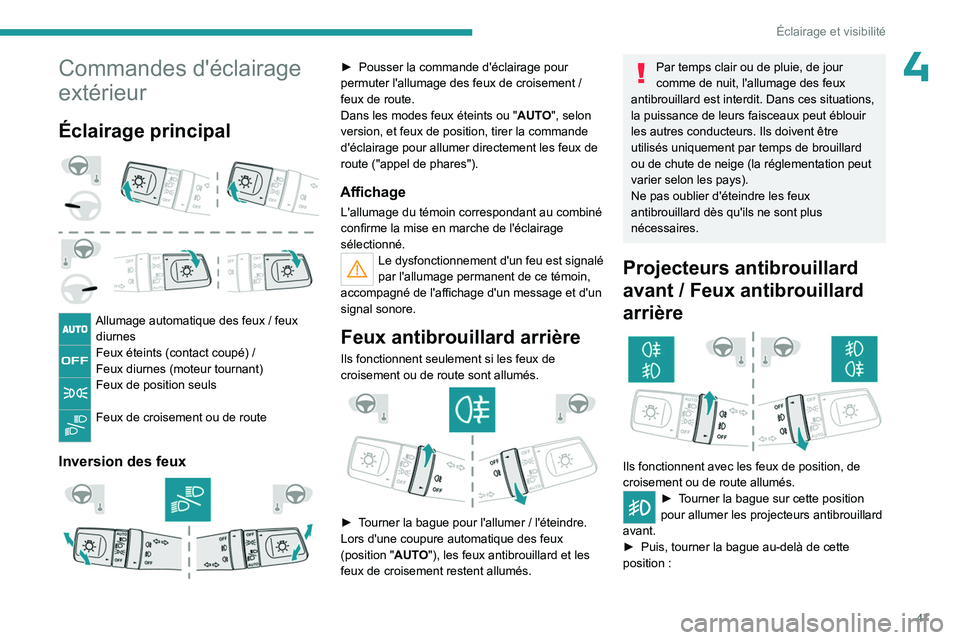

47
Éclairage et visibilité
4Commandes d'éclairage
extérieur
Éclairage principal

Allumage automatique des feux / feux
diurnes
Feux éteints (contact coupé) /
Feux diurnes (moteur tournant)
Feux de position seuls
Feux de croisement ou de route
Inversion des feux

► Pousser la commande d'éclairage pour
permuter l'allumage des feux de croisement /
feux de route.
Dans les modes feux éteints ou " AUTO", selon
version, et feux de position, tirer la commande
d'éclairage pour allumer directement les feux de
route ("appel de phares").
Affichage
L'allumage du témoin correspondant au combiné
confirme la mise en marche de l'éclairage
sélectionné.
Le dysfonctionnement d'un feu est signalé
par l'allumage permanent de ce témoin,
accompagné de l'affichage d'un message et d'un
signal sonore.
Feux antibrouillard arrière
Ils fonctionnent seulement si les feux de
croisement ou de route sont allumés.


► Tourner la bague pour l'allumer / l'éteindre.
Lors d'une coupure automatique des feux
(position " AUTO"), les feux antibrouillard et les
feux de croisement restent allumés.
Par temps clair ou de pluie, de jour
comme de nuit, l'allumage des feux
antibrouillard est interdit. Dans ces situations,
la puissance de leurs faisceaux peut éblouir
les autres conducteurs. Ils doivent être
utilisés uniquement par temps de brouillard
ou de chute de neige (la réglementation peut
varier selon les pays).
Ne pas oublier d'éteindre les feux
antibrouillard dès qu'ils ne sont plus
nécessaires.
Projecteurs antibrouillard
avant / Feux antibrouillard
arrière


Ils fonctionnent avec les feux de position, de
croisement ou de route allumés.
► Tourner la bague sur cette position
pour allumer les projecteurs antibrouillard
avant.
►

Puis, tourner la bague au-delà de cette
position

:

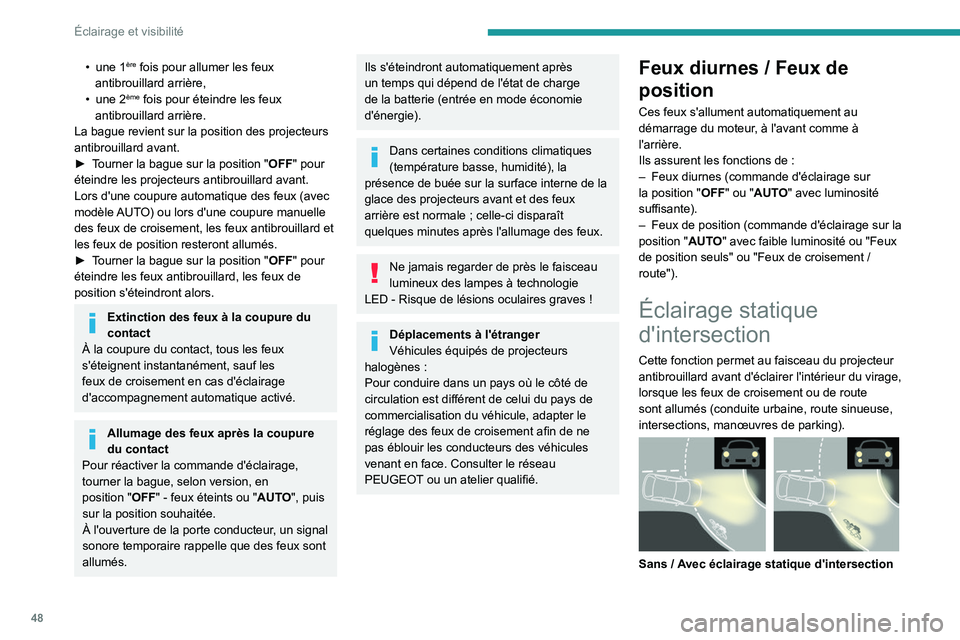

48
Éclairage et visibilité
• une 1ère fois pour allumer les feux
antibrouillard arrière,
•

une 2ème fois pour éteindre les feux
antibrouillard arrière.
La bague revient sur la position des projecteurs
antibrouillard avant.
►

T

ourner la bague sur la position " OFF" pour
éteindre les projecteurs antibrouillard avant.
Lors d'une coupure automatique des feux (avec
modèle AUTO) ou lors d'une coupure manuelle
des feux de croisement, les feux antibrouillard et
les feux de position resteront allumés.
►

T

ourner la bague sur la position " OFF" pour
éteindre les feux antibrouillard, les feux de
position s'éteindront alors.
Extinction des feux à la coupure du
contact
À la coupure du contact, tous les feux
s'éteignent instantanément, sauf les
feux de croisement en cas d'éclairage
d'accompagnement automatique activé.
Allumage des feux après la coupure
du contact
Pour réactiver la commande d'éclairage,
tourner la bague, selon version, en
position
"OFF"
- feux éteints ou "AUTO", puis
sur la position souhaitée.
À l'ouverture de la porte conducteur, un signal
sonore temporaire rappelle que des feux sont
allumés.
Ils s'éteindront automatiquement après
un temps qui dépend de l'état de charge
de la batterie (entrée en mode économie
d'énergie).
Dans certaines conditions climatiques
(température basse, humidité), la
présence de buée sur la surface interne de la
glace des projecteurs avant et des feux
arrière est normale
; celle-ci disparaît
quelques minutes après l'allumage des feux.
Ne jamais regarder de près le faisceau
lumineux des lampes à technologie
LED
- Risque de lésions oculaires graves !
Déplacements à l'étranger
Véhicules équipés de projecteurs
halogènes
:
Pour conduire dans un pays où le côté de
circulation est différent de celui du pays de
commercialisation du véhicule, adapter le
réglage des feux de croisement afin de ne
pas éblouir les conducteurs des véhicules
venant en face. Consulter le réseau
PEUGEOT ou un atelier qualifié.
Feux diurnes / Feux de
position
Ces feux s'allument automatiquement au
démarrage du moteur, à l'avant comme à
l'arrière.
Ils assurent les fonctions de
:
–

Feux diurnes (commande d'éclairage sur
la position

"OFF" ou "AUTO" avec luminosité
suffisante).
–

Feux de position (commande d'éclair
age sur la
position
"AUTO" avec faible luminosité ou "Feux
de position seuls" ou "Feux de croisement
/
route").
Éclairage statique
d'intersection
Cette fonction permet au faisceau du projecteur
antibrouillard avant d'éclairer l'intérieur du virage,
lorsque les feux de croisement ou de route
sont allumés (conduite urbaine, route sinueuse,
intersections, manœuvres de parking).


Sans / Avec éclairage statique d'intersection

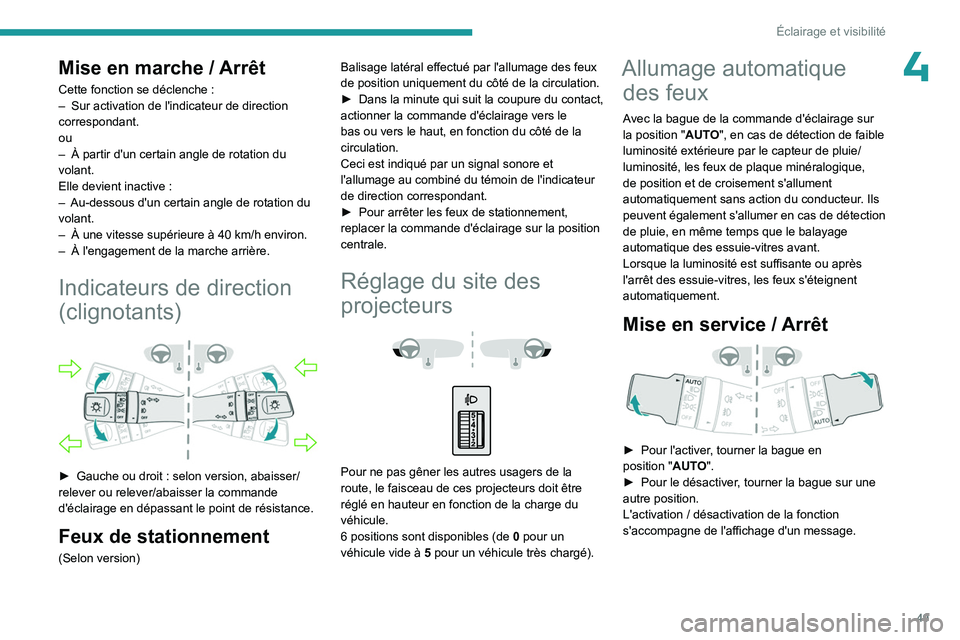

49
Éclairage et visibilité
4Mise en marche / Arrêt
Cette fonction se déclenche :
– Sur activation de l'indicateur de direction
correspondant.
ou
–

À partir d'un certain angle de rotation du
volant.
Elle devient inactive

:
–

Au-dessous d'un certain angle de rotation du
volant.
–


À une vitesse supérieure à 40
km/h environ.
–

À l'engagement de la marche arrière.
Indicateurs de direction
(clignotants)


► Gauche ou droit : selon version, abaisser/
relever ou relever/abaisser la commande
d'éclairage en dépassant le point de résistance.
Feux de stationnement
(Selon version) Balisage latéral effectué par l'allumage des feux
de position uniquement du côté de la circulation.
►

Dans la minute qui suit la coupure du contact,
actionner la commande d'éclairage vers le
bas ou vers le haut, en fonction du côté de la
circulation.
Ceci est indiqué par un signal sonore et
l'allumage au combiné du témoin de l'indicateur
de direction correspondant.
►

Pour arrêter les feux de stationnement,
replacer la commande d'éclairage sur la position
centrale.
Réglage du site des
projecteurs




Pour ne pas gêner les autres usagers de la
route, le faisceau de ces projecteurs doit être
réglé en hauteur en fonction de la charge du
véhicule.
6 positions sont disponibles (de 0 pour un
véhicule vide à 5 pour un véhicule très chargé).
Allumage automatique
des feux
Avec la bague de la commande d'éclairage sur
la position
"AUTO", en cas de détection de faible
luminosité extérieure par le capteur de pluie/
luminosité, les feux de plaque minéralogique,
de position et de croisement s'allument
automatiquement sans action du conducteur. Ils
peuvent également s'allumer en cas de détection
de pluie, en même temps que le balayage
automatique des essuie-vitres avant.
Lorsque la luminosité est suffisante ou après
l'arrêt des essuie-vitres, les feux s'éteignent
automatiquement.
Mise en service / Arrêt

► Pour l'activer , tourner la bague en
position "AUTO".
►

Pour le désactiver
, tourner la bague sur une
autre position.
L'activation
/ désactivation de la fonction
s'accompagne de l'affichage d'un message.

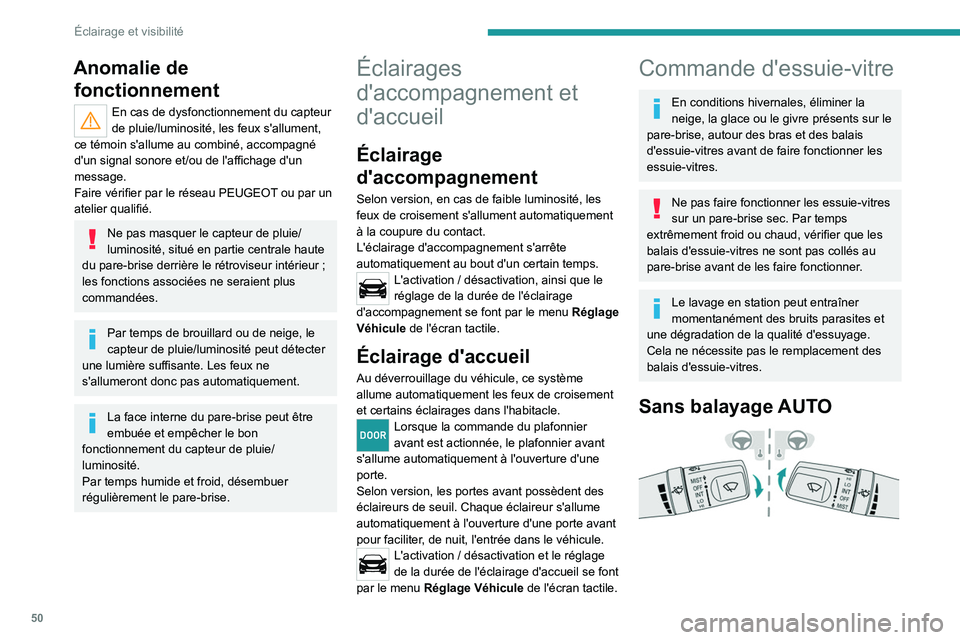

50
Éclairage et visibilité
Anomalie de fonctionnement
En cas de dysfonctionnement du capteur
de pluie/luminosité, les feux s'allument,
ce témoin s'allume au combiné, accompagné
d'un signal sonore et/ou de l'affichage d'un
message.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Ne pas masquer le capteur de pluie/
luminosité, situé en partie centrale haute
du pare-brise derrière le rétroviseur intérieur
;
les fonctions associées ne seraient plus
commandées.
Par temps de brouillard ou de neige, le
capteur de pluie/luminosité peut détecter
une lumière suffisante. Les feux ne
s'allumeront donc pas automatiquement.
La face interne du pare-brise peut être
embuée et empêcher le bon
fonctionnement du capteur de pluie/
luminosité.
Par temps humide et froid, désembuer
régulièrement le pare-brise.
Éclairages
d'accompagnement et
d'accueil
Éclairage
d'accompagnement
Selon version, en cas de faible luminosité, les
feux de croisement s'allument automatiquement
à la coupure du contact.
L'éclairage d'accompagnement s'arrête
automatiquement au bout d'un certain temps.
L'activation / désactivation, ainsi que le
réglage de la durée de l'éclairage
d'accompagnement se font par le menu Réglage
Véhicule
de l'écran tactile.
Éclairage d'accueil
Au déverrouillage du véhicule, ce système
allume automatiquement les feux de croisement
et certains éclairages dans l'habitacle.
DOORLorsque la commande du plafonnier
avant est actionnée, le plafonnier avant
s'allume automatiquement à l'ouverture d'une
porte.
Selon version, les portes avant possèdent des
éclaireurs de seuil. Chaque éclaireur s'allume
automatiquement à l'ouverture d'une porte avant
pour faciliter, de nuit, l'entrée dans le véhicule.
L'activation / désactivation et le réglage
de la durée de l'éclairage d'accueil se font
par le menu Réglage Véhicule
de l'écran tactile.
Commande d'essuie-vitre
En conditions hivernales, éliminer la
neige, la glace ou le givre présents sur le
pare-brise, autour des bras et des balais
d'essuie-vitres avant de faire fonctionner les
essuie-vitres.
Ne pas faire fonctionner les essuie-vitres
sur un pare-brise sec. Par temps
extrêmement froid ou chaud, vérifier que les
balais d'essuie-vitres ne sont pas collés au
pare-brise avant de les faire fonctionner.
Le lavage en station peut entraîner
momentanément des bruits parasites et
une dégradation de la qualité d'essuyage.
Cela ne nécessite pas le remplacement des
balais d'essuie-vitres.
Sans balayage AUTO

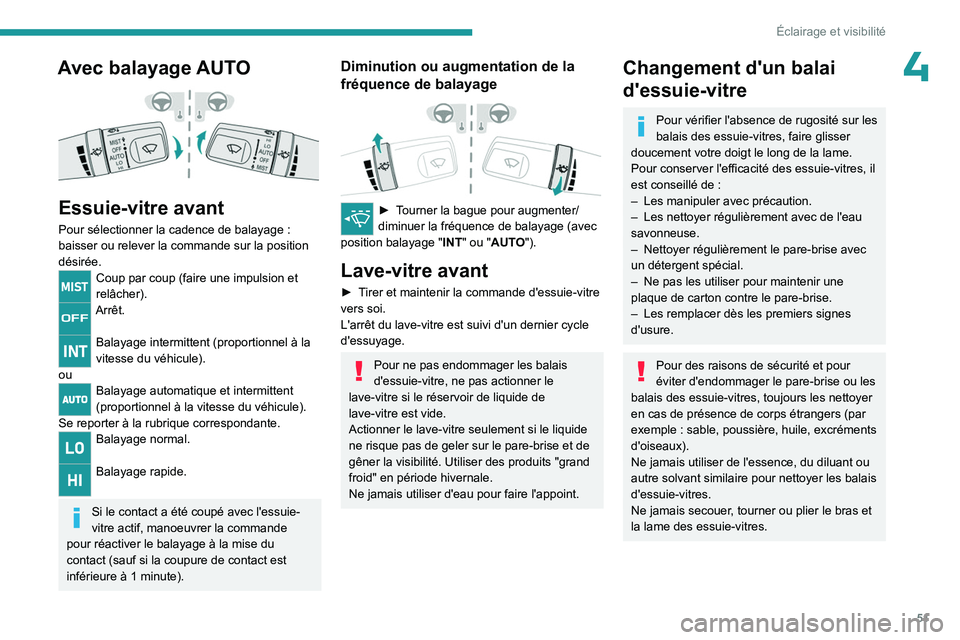

51
Éclairage et visibilité
4Avec balayage AUTO

Essuie-vitre avant
Pour sélectionner la cadence de balayage :
baisser ou relever la commande sur la position
désirée.
Coup par coup (faire une impulsion et
relâcher).
Arrêt.
Balayage intermittent (proportionnel à la
vitesse du véhicule).
ou
Balayage automatique et intermittent
(proportionnel à la vitesse du véhicule).
Se reporter à la rubrique correspondante.
Balayage normal.
Balayage rapide.
Si le contact a été coupé avec l'essuie-
vitre actif, manoeuvrer la commande
pour réactiver le balayage à la mise du
contact (sauf si la coupure de contact est
inférieure à 1
minute).
Diminution ou augmentation de la
fréquence de balayage


► Tourner la bague pour augmenter/
diminuer la fréquence de balayage (avec
position balayage " INT" ou "AUTO").
Lave-vitre avant
► Tirer et maintenir la commande d'essuie-vitre
vers soi.
L'arrêt du lave-vitre est suivi d'un dernier cycle
d'essuyage.
Pour ne pas endommager les balais
d'essuie-vitre, ne pas actionner le
lave-vitre si le réservoir de liquide de
lave-vitre est vide.
Actionner le lave-vitre seulement si le liquide
ne risque pas de geler sur le pare-brise et de
gêner la visibilité. Utiliser des produits "grand
froid" en période hivernale.
Ne jamais utiliser d'eau pour faire l'appoint.
Changement d'un balai
d'essuie-vitre
Pour vérifier l'absence de rugosité sur les
balais des essuie-vitres, faire glisser
doucement votre doigt le long de la lame.
Pour conserver l'efficacité des essuie-vitres, il
est conseillé de
:
–

Les manipuler avec précaution.
–


Les nettoyer régulièrement avec de l'eau
savonneuse.
–


Nettoyer régulièrement le pare-brise avec
un détergent spécial.
–


Ne pas les utiliser pour maintenir une
plaque de carton contre le pare-brise.
–


Les remplacer dès les premiers signes
d'usure.
Pour des raisons de sécurité et pour
éviter d'endommager le pare-brise ou les
balais des essuie-vitres, toujours les nettoyer
en cas de présence de corps étrangers (par
exemple
: sable, poussière, huile, excréments
d'oiseaux).
Ne jamais utiliser de l'essence, du diluant ou
autre solvant similaire pour nettoyer les balais
d'essuie-vitres.
Ne jamais secouer, tourner ou plier le bras et
la lame des essuie-vitres.

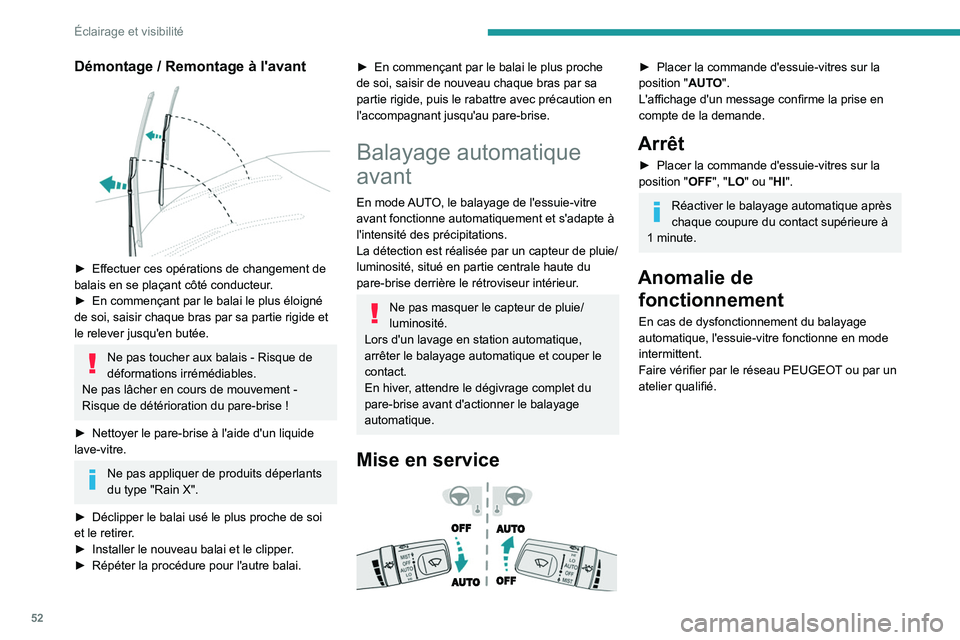

52
Éclairage et visibilité
Démontage / Remontage à l'avant

► Effectuer ces opérations de changement de
balais en se plaçant côté conducteur .
►

En commençant par le balai le plus éloigné
de soi, saisir chaque bras par sa partie rigide et
le relever jusqu'en butée.
Ne pas toucher aux balais - Risque de
déformations irrémédiables.
Ne pas lâcher en cours de mouvement
-
Risque de détérioration du pare-brise
!
►

Nettoyer le pare-brise à l'aide d'un liquide
lave-vitre.
Ne pas appliquer de produits déperlants
du type "Rain X".
►

Déclipper le balai usé le plus proche de soi
et le retirer

.
►

Installer le nouveau balai et le clipper
.
►

Répéter la procédure pour l'autre balai.
► En commençant par le balai le plus proche
de soi, saisir de nouveau chaque bras par sa
partie rigide, puis le rabattre avec précaution en
l'accompagnant jusqu'au pare-brise.
Balayage automatique
avant
En mode AUTO, le balayage de l'essuie-vitre
avant fonctionne automatiquement et s'adapte à
l'intensité des précipitations.
La détection est réalisée par un capteur de pluie/
luminosité, situé en partie centrale haute du
pare-brise derrière le rétroviseur intérieur.
Ne pas masquer le capteur de pluie/
luminosité.
Lors d'un lavage en station automatique,
arrêter le balayage automatique et couper le
contact.
En hiver, attendre le dégivrage complet du
pare-brise avant d'actionner le balayage
automatique.
Mise en service

► Placer la commande d'essuie-vitres sur la
position " AUT
O".
L'affichage d'un message confirme la prise en
compte de la demande.
Arrêt
► Placer la commande d'essuie-vitres sur la
position " OFF", "
LO" ou "HI".
Réactiver le balayage automatique après
chaque coupure du contact supérieure à
1

minute.
Anomalie de fonctionnement
En cas de dysfonctionnement du balayage
automatique, l'essuie-vitre fonctionne en mode
intermittent.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.

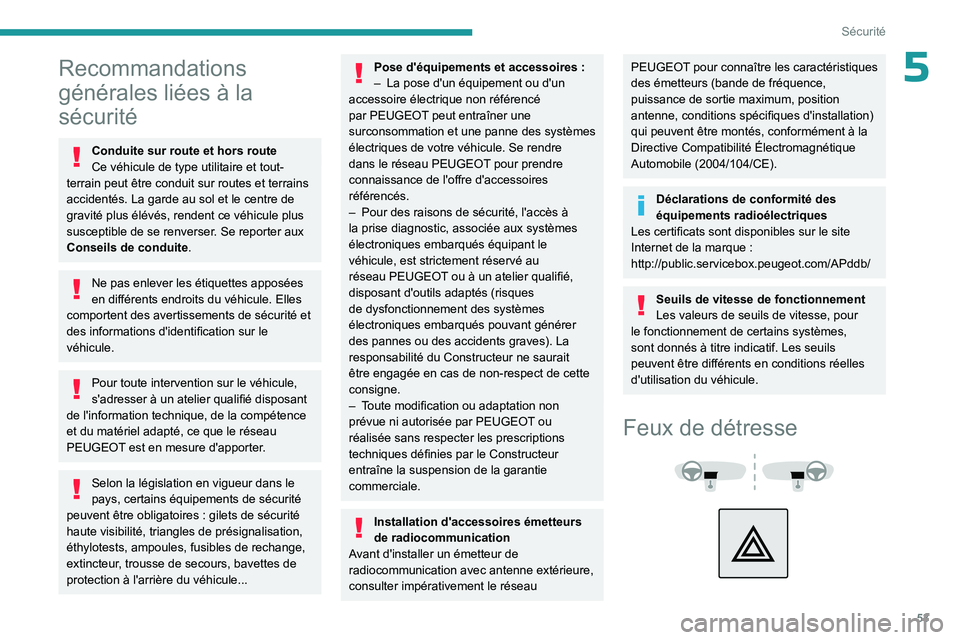

53
Sécurité
5Recommandations
générales liées à la
sécurité
Conduite sur route et hors route
Ce véhicule de type utilitaire et tout-
terrain peut être conduit sur routes et terrains
accidentés. La garde au sol et le centre de
gravité plus élévés, rendent ce véhicule plus
susceptible de se renverser. Se reporter aux
Conseils de conduite .
Ne pas enlever les étiquettes apposées
en différents endroits du véhicule. Elles
comportent des avertissements de sécurité et
des informations d'identification sur le
véhicule.
Pour toute intervention sur le véhicule,
s'adresser à un atelier qualifié disposant
de l'information technique, de la compétence
et du matériel adapté, ce que le réseau
PEUGEOT est en mesure d'apporter.
Selon la législation en vigueur dans le
pays, certains équipements de sécurité
peuvent être obligatoires
: gilets de sécurité
haute visibilité, triangles de présignalisation,
éthylotests, ampoules, fusibles de rechange,
extincteur, trousse de secours, bavettes de
protection à l'arrière du véhicule...
Pose d'équipements et accessoires :
– La pose d'un équipement ou d'un
accessoire électrique non référencé
par PEUGEOT
peut entraîner une
surconsommation et une panne des systèmes
électriques de votre véhicule. Se rendre
dans le réseau PEUGEOT pour prendre
connaissance de l'offre d'accessoires
référencés.
–

Pour des raisons de sécurité, l'accès à
la prise diagnostic, associée aux systèmes
électroniques embarqués équipant le
véhicule, est strictement réservé au
réseau PEUGEOT

ou à un atelier qualifié,
disposant d'outils adaptés (risques
de dysfonctionnement des systèmes
électroniques embarqués pouvant générer
des pannes ou des accidents graves). La
responsabilité du Constructeur ne saurait
être engagée en cas de non-respect de cette
consigne.
–

T

oute modification ou adaptation non
prévue ni autorisée par PEUGEOT ou
réalisée sans respecter les prescriptions
techniques définies par le Constructeur
entraîne la suspension de la garantie
commerciale.
Installation d'accessoires émetteurs
de radiocommunication
Avant d'installer un émetteur de
radiocommunication avec antenne extérieure,
consulter impérativement le réseau
PEUGEOT pour connaître les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques d'installation)
qui peuvent être montés, conformément à la
Directive Compatibilité Électromagnétique
Automobile (2004/104/CE).
Déclarations de conformité des
équipements radioélectriques
Les certificats sont disponibles sur le site
Internet de la marque
:
http://public.servicebox.peugeot.com/APddb/
Seuils de vitesse de fonctionnement
Les valeurs de seuils de vitesse, pour
le fonctionnement de certains systèmes,
sont donnés à titre indicatif. Les seuils
peuvent être différents en conditions réelles
d'utilisation du véhicule.
Feux de détresse

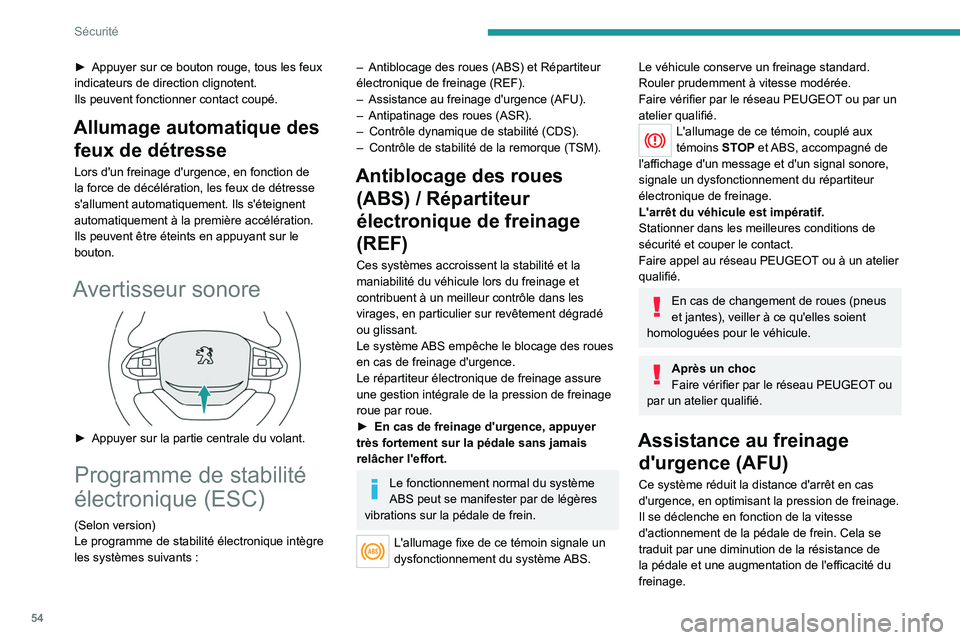

54
Sécurité
► Appuyer sur ce bouton rouge, tous les feux
indicateurs de direction clignotent.
Ils peuvent fonctionner contact coupé.
Allumage automatique des feux de détresse
Lors d'un freinage d'urgence, en fonction de
la force de décélération, les feux de détresse
s'allument automatiquement. Ils s'éteignent
automatiquement à la première accélération.
Ils peuvent être éteints en appuyant sur le
bouton.
Avertisseur sonore

► Appuyer sur la partie centrale du volant.
Programme de stabilité
électronique (ESC)
(Selon version)
Le programme de stabilité électronique intègre
les systèmes suivants
:
– Antiblocage des roues (ABS) et Répartiteur
électronique de freinage (REF).
–

Assistance au freinage d'urgence (AFU).
–


Antipatinage des roues (ASR).
–


Contrôle dynamique de stabilité (CDS).
–


Contrôle de stabilité de la remorque (TSM).
Antiblocage des roues (ABS) / Répartiteur
électronique de freinage
(REF)
Ces systèmes accroissent la stabilité et la
maniabilité du véhicule lors du freinage et
contribuent à un meilleur contrôle dans les
virages, en particulier sur revêtement dégradé
ou glissant.
Le système ABS empêche le blocage des roues
en cas de freinage d'urgence.
Le répartiteur électronique de freinage assure
une gestion intégrale de la pression de freinage
roue par roue.
►

En cas de freinage d'urgence, appuyer
très fortement sur la pédale sans jamais
relâcher l'effort.
Le fonctionnement normal du système
ABS peut se manifester par de légères
vibrations sur la pédale de frein.
L'allumage fixe de ce témoin signale un
dysfonctionnement du système ABS.
Le véhicule conserve un freinage standard.
Rouler prudemment à vitesse modérée.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
L'allumage de ce témoin, couplé aux
témoins STOP et ABS, accompagné de
l'affichage d'un message et d'un signal sonore,
signale un dysfonctionnement du répartiteur
électronique de freinage.
L'arrêt du véhicule est impératif.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
Faire appel au réseau PEUGEOT ou à un atelier
qualifié.
En cas de changement de roues (pneus
et jantes), veiller à ce qu'elles soient
homologuées pour le véhicule.
Après un choc
Faire vérifier par le réseau PEUGEOT ou
par un atelier qualifié.
Assistance au freinage d'urgence (AFU)
Ce système réduit la distance d'arrêt en cas
d'urgence, en optimisant la pression de freinage.
Il se déclenche en fonction de la vitesse
d'actionnement de la pédale de frein. Cela se
traduit par une diminution de la résistance de
la pédale et une augmentation de l'efficacité du
freinage.
