2023 PEUGEOT LANDTREK Manuel du propriétaire (in French)

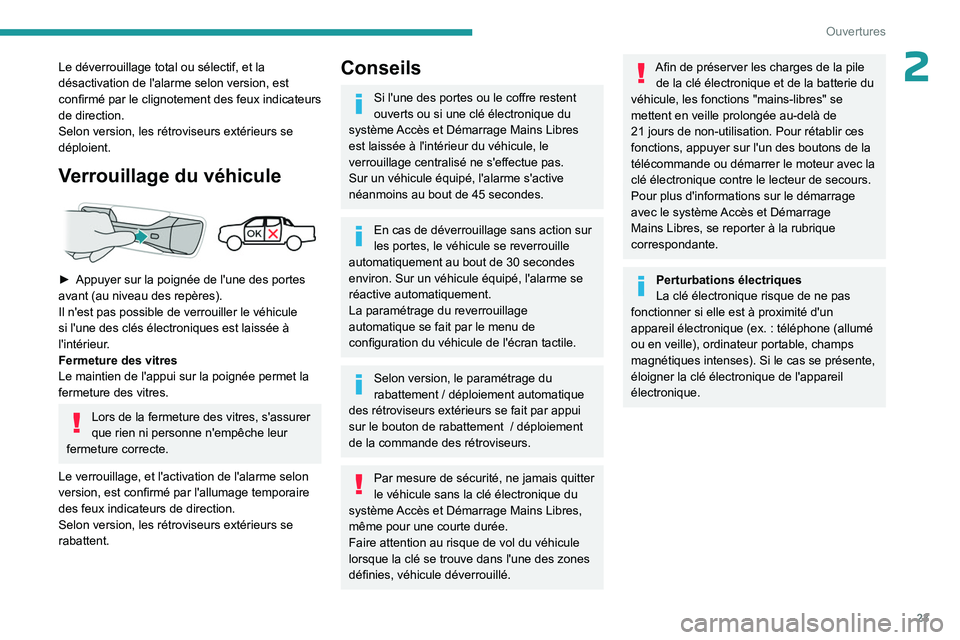

23
Ouvertures
2Le déverrouillage total ou sélectif, et la
désactivation de l'alarme selon version, est
confirmé par le clignotement des feux indicateurs
de direction.
Selon version, les rétroviseurs extérieurs se
déploient.
Verrouillage du véhicule

► Appuyer sur la poignée de l'une des portes
avant (au niveau des repères).
Il n'est pas possible de verrouiller le véhicule
si l'une des clés électroniques est laissée à
l'intérieur
.
Fermeture des vitres
Le maintien de l'appui sur la poignée permet la
fermeture des vitres.
Lors de la fermeture des vitres, s'assurer
que rien ni personne n'empêche leur
fermeture correcte.
Le verrouillage, et l'activation de l'alarme selon
version, est confirmé par l'allumage temporaire
des feux indicateurs de direction.
Selon version, les rétroviseurs extérieurs se
rabattent.
Conseils
Si l'une des portes ou le coffre restent
ouverts ou si une clé électronique du
système Accès et Démarrage Mains Libres
est laissée à l'intérieur du véhicule, le
verrouillage centralisé ne s'effectue pas.
Sur un véhicule équipé, l'alarme s'active
néanmoins au bout de 45
secondes.
En cas de déverrouillage sans action sur
les portes, le véhicule se reverrouille
automatiquement au bout de 30
secondes
environ. Sur un véhicule équipé, l'alarme se
réactive automatiquement.
La paramétrage du reverrouillage
automatique se fait par le menu de
configuration du véhicule de l'écran tactile.
Selon version, le paramétrage du
rabattement / déploiement automatique
des rétroviseurs extérieurs se fait par appui
sur le bouton de rabattement
/ déploiement
de la commande des rétroviseurs.
Par mesure de sécurité, ne jamais quitter
le véhicule sans la clé électronique du
système Accès et Démarrage Mains Libres,
même pour une courte durée.
Faire attention au risque de vol du véhicule
lorsque la clé se trouve dans l'une des zones
définies, véhicule déverrouillé.
Afin de préserver les charges de la pile de la clé électronique et de la batterie du
véhicule, les fonctions "mains-libres" se
mettent en veille prolongée au-delà de
21

jours de non-utilisation. Pour rétablir ces
fonctions, appuyer sur l'un des boutons de la
télécommande ou démarrer le moteur avec la
clé électronique contre le lecteur de secours.
Pour plus d'informations sur le démarrage
avec le système Accès et Démarrage
Mains Libres, se reporter à la rubrique
correspondante.
Perturbations électriques
La clé électronique risque de ne pas
fonctionner si elle est à proximité d'un
appareil électronique (ex.
: téléphone (allumé
ou en veille), ordinateur portable, champs
magnétiques intenses). Si le cas se présente,
éloigner la clé électronique de l'appareil
électronique.

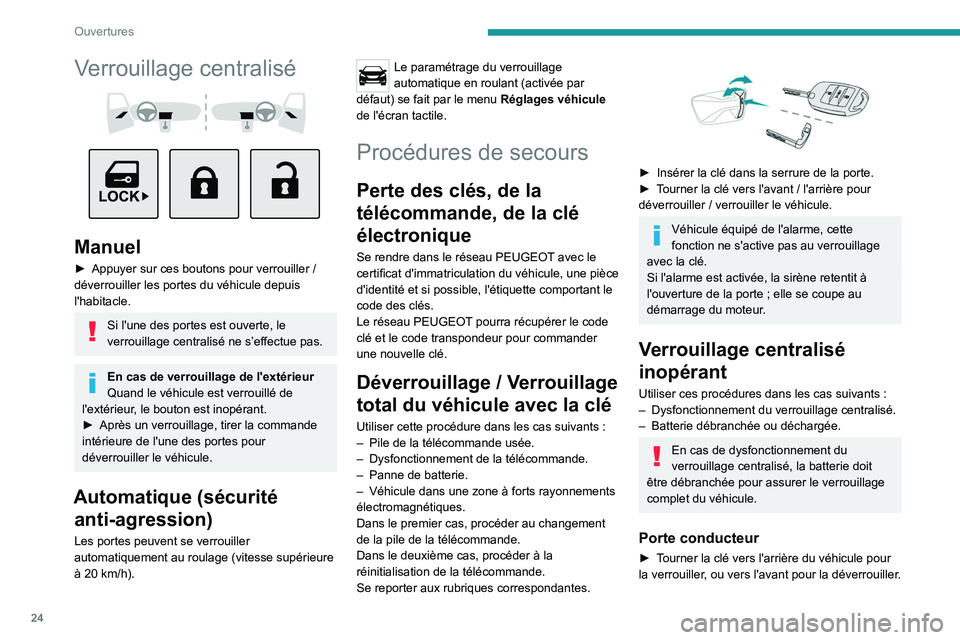

24
Ouvertures
Verrouillage centralisé



Manuel
► Appuyer sur ces boutons pour verrouiller /
déverrouiller les portes du véhicule depuis
l'habitacle.
Si l'une des portes est ouverte, le
verrouillage centralisé ne s’effectue pas.
En cas de verrouillage de l'extérieur
Quand le véhicule est verrouillé de
l'extérieur, le bouton est inopérant.
►

Après un verrouillage, tirer la commande
intérieure de l'une des portes pour
déverrouiller le véhicule.
Automatique (sécurité anti-agression)
Les portes peuvent se verrouiller
automatiquement au roulage (vitesse supérieure
à 20
km/h).
Le paramétrage du verrouillage
automatique en roulant (activée par
défaut) se fait par le menu Réglages véhicule
de l'écran tactile.
Procédures de secours
Perte des clés, de la
télécommande, de la clé
électronique
Se rendre dans le réseau PEUGEOT avec le
certificat d'immatriculation du véhicule, une pièce
d'identité et si possible, l'étiquette comportant le
code des clés.
Le réseau PEUGEOT pourra récupérer le code
clé et le code transpondeur pour commander
une nouvelle clé.
Déverrouillage / Verrouillage
total du véhicule avec la clé
Utiliser cette procédure dans les cas suivants :
– Pile de la télécommande usée.
–

Dysfonctionnement de la télécommande.
–


Panne de batterie.
–


Véhicule dans une zone à forts rayonnements
électromagnétiques.
Dans le premier cas, procéder au changement
de la pile de la télécommande.
Dans le deuxième cas, procéder à la
réinitialisation de la télécommande.
Se reporter aux rubriques correspondantes.


► Insérer la clé dans la serrure de la porte.
► T ourner la clé vers l'avant / l'arrière pour
déverrouiller / verrouiller le véhicule.
Véhicule équipé de l'alarme, cette
fonction ne s'active pas au verrouillage
avec la clé.
Si l'alarme est activée, la sirène retentit à
l'ouverture de la porte
; elle se coupe au
démarrage du moteur.
Verrouillage centralisé
inopérant
Utiliser ces procédures dans les cas suivants :
– Dysfonctionnement du verrouillage centralisé.
–

Batterie débranchée ou déchargée.
En cas de dysfonctionnement du
verrouillage centralisé, la batterie doit
être débranchée pour assurer le verrouillage
complet du véhicule.
Porte conducteur
► Tourner la clé vers l'arrière du véhicule pour
la verrouiller, ou vers l'avant pour la déverrouiller.

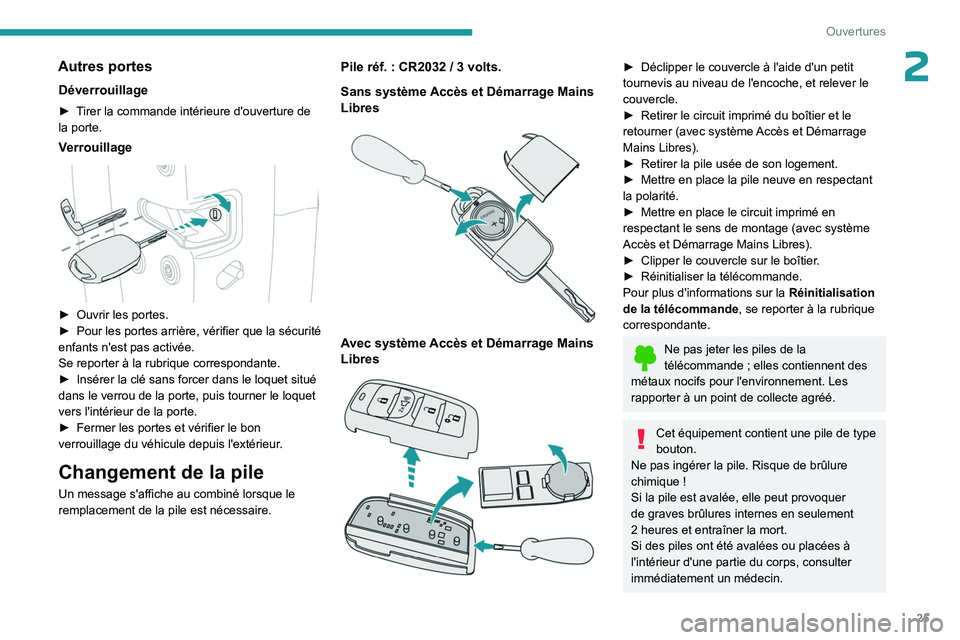

25
Ouvertures
2Autres portes
Déverrouillage
► Tirer la commande intérieure d'ouverture de
la porte.
Verrouillage

► Ouvrir les portes.
► Pour les portes arrière, vérifier que la sécurité
enfants n'est pas activée.
Se reporter à la rubrique correspondante.
►

Insérer la clé sans forcer dans le loquet situé
dans le verrou de la porte, puis tourner le loquet
vers l'intérieur de la porte.
►


Fermer les portes et vérifier le bon
verrouillage du véhicule depuis l'extérieur

.
Changement de la pile
Un message s'affiche au combiné lorsque le
remplacement de la pile est nécessaire.
Pile réf. : CR2032 / 3 volts.
Sans système Accès et Démarrage Mains
Libres


Avec système Accès et Démarrage Mains
Libres


► Déclipper le couvercle à l'aide d'un petit
tournevis au niveau de l'encoche, et relever le
couvercle.
►

Retirer le circuit imprimé du boîtier et le
retourner (avec système

Accès et Démarrage
Mains Libres).
►

Retirer la pile usée de son logement.
►


Mettre en place la pile neuve en respectant
la polarité.
►


Mettre en place le circuit imprimé en
respectant le sens de montage (avec système
Accès et Démarrage Mains Libres).
►


Clipper le couvercle sur le boîtier
.
►

Réinitialiser la télécommande.
Pour plus d'informations sur la Réinitialisation
de la télécommande

, se reporter à la rubrique
correspondante.
Ne pas jeter les piles de la
télécommande ; elles contiennent des
métaux nocifs pour l'environnement. Les
rapporter à un point de collecte agréé.
Cet équipement contient une pile de type
bouton.
Ne pas ingérer la pile. Risque de brûlure
chimique
!
Si la pile est avalée, elle peut provoquer
de graves brûlures internes en seulement
2

heures et entraîner la mort.
Si des piles ont été avalées ou placées à
l'intérieur d'une partie du corps, consulter
immédiatement un médecin.

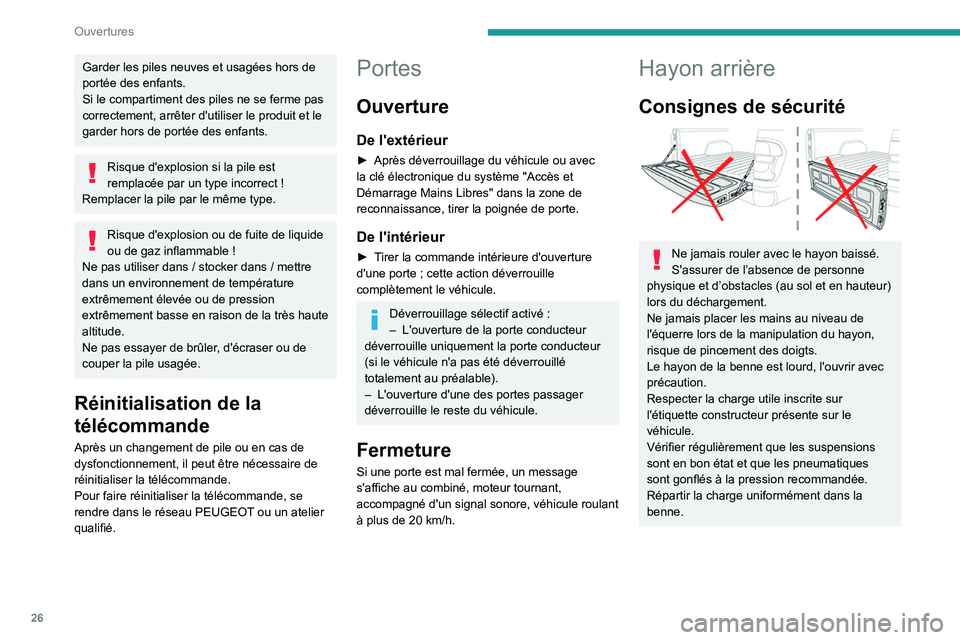

26
Ouvertures
Garder les piles neuves et usagées hors de
portée des enfants.
Si le compartiment des piles ne se ferme pas
correctement, arrêter d'utiliser le produit et le
garder hors de portée des enfants.
Risque d'explosion si la pile est
remplacée par un type incorrect !
Remplacer la pile par le même type.
Risque d'explosion ou de fuite de liquide
ou de gaz inflammable !
Ne pas utiliser dans
/ stocker dans / mettre
dans un environnement de température
extrêmement élevée ou de pression
extrêmement basse en raison de la très haute
altitude.
Ne pas essayer de brûler, d'écraser ou de
couper la pile usagée.
Réinitialisation de la
télécommande
Après un changement de pile ou en cas de
dysfonctionnement, il peut être nécessaire de
réinitialiser la télécommande.
Pour faire réinitialiser la télécommande, se
rendre dans le réseau PEUGEOT ou un atelier
qualifié.
Portes
Ouverture
De l'extérieur
► Après déverrouillage du véhicule ou avec
la clé électronique du système "Accès et
Démarrage Mains Libres" dans la zone de
reconnaissance, tirer la poignée de porte.
De l'intérieur
► Tirer la commande intérieure d'ouverture
d'une porte ; cette action déverrouille
complètement le véhicule.
Déverrouillage sélectif activé :
– L'ouverture de la porte conducteur
déverrouille uniquement la porte conducteur
(si le véhicule n'a pas été déverrouillé
totalement au préalable).
–

L'ouverture d'une des portes passager
déverrouille le reste du véhicule.
Fermeture
Si une porte est mal fermée, un message
s'affiche au combiné, moteur tournant,
accompagné d'un signal sonore, véhicule roulant
à plus de 20
km/h.
Hayon arrière
Consignes de sécurité

Ne jamais rouler avec le hayon baissé.
S'assurer de l’absence de personne
physique et d’obstacles (au sol et en hauteur)
lors du déchargement.
Ne jamais placer les mains au niveau de
l'équerre lors de la manipulation du hayon,
risque de pincement des doigts.
Le hayon de la benne est lourd, l'ouvrir avec
précaution.
Respecter la charge utile inscrite sur
l'étiquette constructeur présente sur le
véhicule.
Vérifier régulièrement que les suspensions
sont en bon état et que les pneumatiques
sont gonflés à la pression recommandée.
Répartir la charge uniformément dans la
benne.

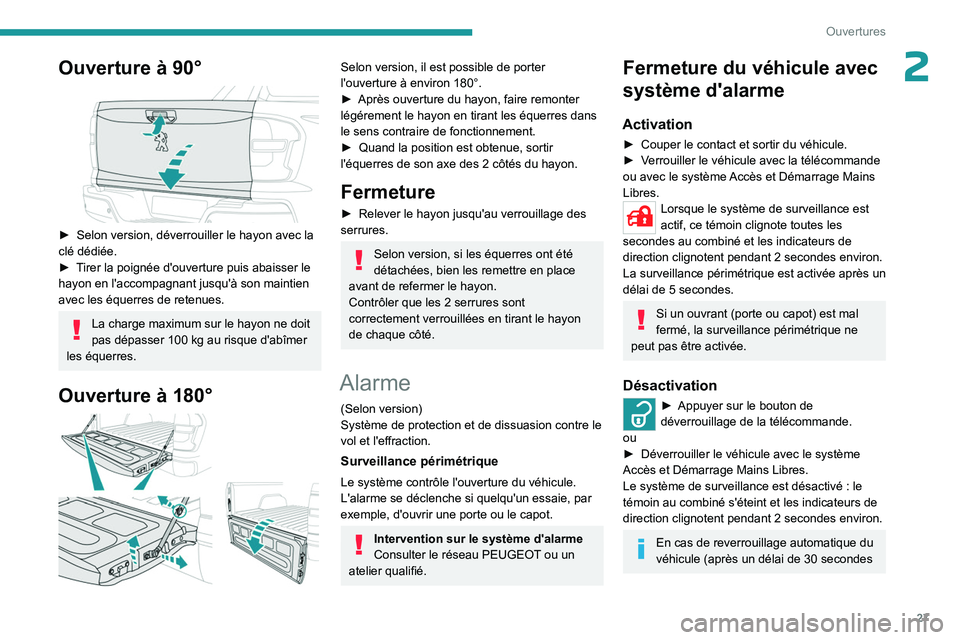

27
Ouvertures
2Ouverture à 90°

► Selon version, déverrouiller le hayon avec la
clé dédiée.
►

T
irer la poignée d'ouverture puis abaisser le
hayon en l'accompagnant jusqu'à son maintien
avec les équerres de retenues.
La charge maximum sur le hayon ne doit
pas dépasser 100 kg au risque d'abîmer
les équerres.
Ouverture à 180°

Selon version, il est possible de porter
l'ouverture à environ 180°.
►

Après ouverture du hayon, faire remonter
légérement le hayon en tirant les équerres dans
le sens contraire de fonctionnement.
►


Quand la position est obtenue, sortir
l'équerres de son axe des 2 côtés du hayon.
Fermeture
► Relever le hayon jusqu'au verrouillage des
serrures.
Selon version, si les équerres ont été
détachées, bien les remettre en place
avant de refermer le hayon.
Contrôler que les 2
serrures sont
correctement verrouillées en tirant le hayon
de chaque côté.
Alarme
(Selon version)
Système de protection et de dissuasion contre le
vol et l'effraction.
Surveillance périmétrique
Le système contrôle l'ouverture du véhicule.
L'alarme se déclenche si quelqu'un essaie, par
exemple, d'ouvrir une porte ou le capot.
Intervention sur le système d'alarme
Consulter le réseau PEUGEOT ou un
atelier qualifié.
Fermeture du véhicule avec
système d'alarme
Activation
► Couper le contact et sortir du véhicule.
► V errouiller le véhicule avec la télécommande
ou avec le système Accès et Démarrage Mains
Libres.
Lorsque le système de surveillance est
actif, ce témoin clignote toutes les
secondes au combiné et les indicateurs de
direction clignotent pendant 2
secondes environ.
La surveillance périmétrique est activée après un
délai de 5
secondes.
Si un ouvrant (porte ou capot) est mal
fermé, la surveillance périmétrique ne
peut pas être activée.
Désactivation
► Appuyer sur le bouton de
déverrouillage de la télécommande.
ou
►

Déverrouiller le véhicule avec le système
Accès et Démarrage Mains Libres.
Le système de surveillance est désactivé

: le
témoin au combiné s'éteint et les indicateurs de
direction clignotent pendant 2
secondes environ.
En cas de reverrouillage automatique du
véhicule (après un délai de 30 secondes

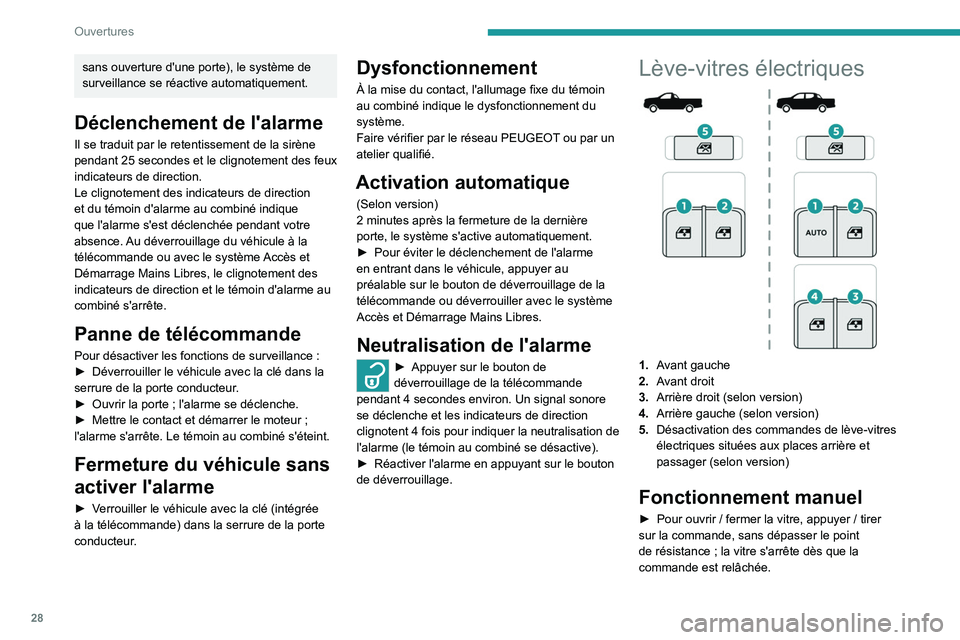

28
Ouvertures
sans ouverture d'une porte), le système de
surveillance se réactive automatiquement.
Déclenchement de l'alarme
Il se traduit par le retentissement de la sirène
pendant 25 secondes et le clignotement des feux
indicateurs de direction.
Le clignotement des indicateurs de direction
et du témoin d'alarme au combiné indique
que l'alarme s'est déclenchée pendant votre
absence. Au déverrouillage du véhicule à la
télécommande ou avec le système Accès et
Démarrage Mains Libres, le clignotement des
indicateurs de direction et le témoin d'alarme au
combiné s'arrête.
Panne de télécommande
Pour désactiver les fonctions de surveillance :
► Déverrouiller le véhicule avec la clé dans la
serrure de la porte conducteur
.
►

Ouvrir la porte
; l'alarme se déclenche.
►

Mettre le contact et démarrer le moteur
;
l'alarme s'arrête. Le témoin au combiné s'éteint.
Fermeture du véhicule sans
activer l'alarme
► Verrouiller le véhicule avec la clé (intégrée
à la télécommande) dans la serrure de la porte
conducteur.
Dysfonctionnement
À la mise du contact, l'allumage fixe du témoin
au combiné indique le dysfonctionnement du
système.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Activation automatique
(Selon version)
2 minutes après la fermeture de la dernière
porte, le système s'active automatiquement.
►

Pour éviter le déclenchement de l'alarme
en entrant dans le véhicule, appuyer au
préalable sur le bouton de déverrouillage de la
télécommande ou déverrouiller avec le système
Accès et Démarrage Mains Libres.
Neutralisation de l'alarme
► Appuyer sur le bouton de
déverrouillage de la télécommande
pendant 4
secondes environ. Un signal sonore
se déclenche et les indicateurs de direction
clignotent 4

fois
pour indiquer la neutralisation de
l'alarme (le témoin au combiné se désactive).
►

Réactiver l'alarme en appuyant sur le bouton
de déverrouillage.
Lève-vitres électriques
1. Avant gauche
2. Avant droit
3. Arrière droit (selon version)
4. Arrière gauche (selon version)
5. Désactivation des commandes de lève-vitres
électriques situées aux places arrière et
passager (selon version)
Fonctionnement manuel
► Pour ouvrir / fermer la vitre, appuyer / tirer
sur la commande, sans dépasser le point
de résistance
; la vitre s'arrête dès que la
commande est relâchée.

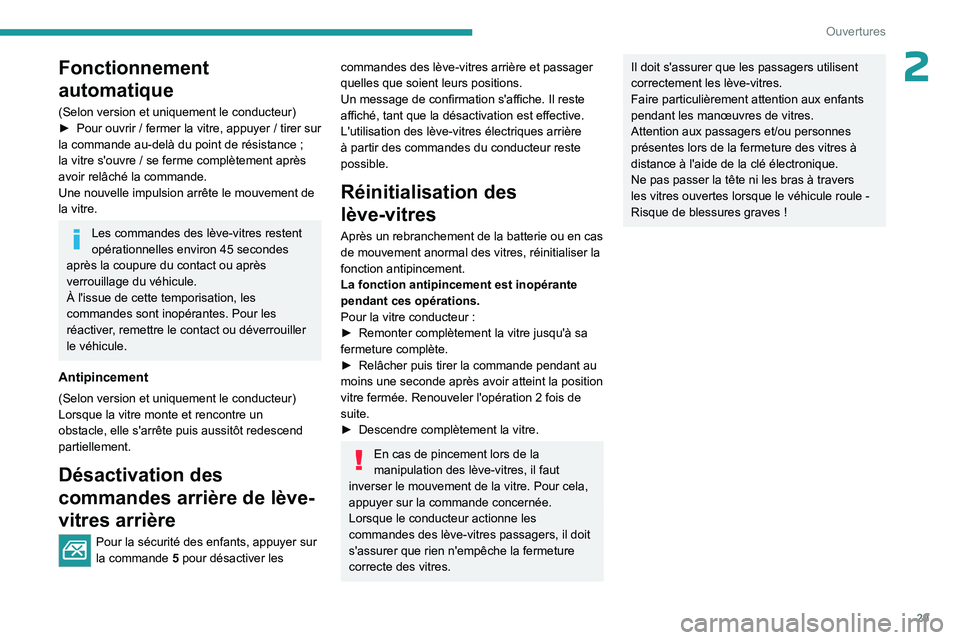

29
Ouvertures
2Fonctionnement
automatique
(Selon version et uniquement le conducteur)
► Pour ouvrir / fermer la vitre, appuyer / tirer sur
la commande au-delà du point de résistance
;
la vitre s'ouvre
/ se ferme complètement après
avoir relâché la commande.
Une nouvelle impulsion arrête le mouvement de
la vitre.
Les commandes des lève-vitres restent
opérationnelles environ 45 secondes
après la coupure du contact ou après
verrouillage du véhicule.
À l'issue de cette temporisation, les
commandes sont inopérantes. Pour les
réactiver, remettre le contact ou déverrouiller
le véhicule.
Antipincement
(Selon version et uniquement le conducteur)
Lorsque la vitre monte et rencontre un
obstacle, elle s'arrête puis aussitôt redescend
partiellement.
Désactivation des
commandes arrière de lève-
vitres arrière
Pour la sécurité des enfants, appuyer sur
la commande 5 pour désactiver les
commandes des lève-vitres arrière et passager
quelles que soient leurs positions.
Un message de confirmation s'affiche. Il reste
affiché, tant que la désactivation est effective.
L'utilisation des lève-vitres électriques arrière
à partir des commandes du conducteur reste
possible.
Réinitialisation des
lève-vitres
Après un rebranchement de la batterie ou en cas
de mouvement anormal des vitres, réinitialiser la
fonction antipincement.
La fonction antipincement est inopérante
pendant ces opérations.
Pour la vitre conducteur
:
►

Remonter complètement la vitre jusqu'à sa
fermeture complète.
►


Relâcher puis tirer la commande pendant au
moins une seconde après avoir atteint la position
vitre fermée. Renouveler l'opération 2 fois de
suite.
►


Descendre complètement la vitre.
En cas de pincement lors de la
manipulation des lève-vitres, il faut
inverser le mouvement de la vitre. Pour cela,
appuyer sur la commande concernée.
Lorsque le conducteur actionne les
commandes des lève-vitres passagers, il doit
s'assurer que rien n'empêche la fermeture
correcte des vitres.
Il doit s'assurer que les passagers utilisent
correctement les lève-vitres.
Faire particulièrement attention aux enfants
pendant les manœuvres de vitres.
Attention aux passagers et/ou personnes
présentes lors de la fermeture des vitres à
distance à l'aide de la clé électronique.
Ne pas passer la tête ni les bras à travers
les vitres ouvertes lorsque le véhicule roule
-
Risque de blessures graves
!

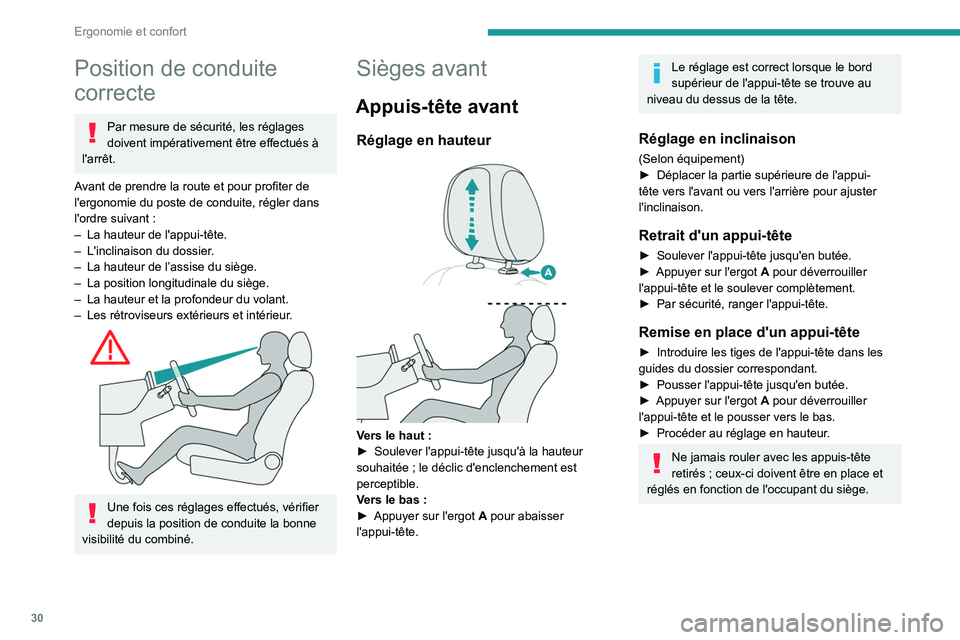

30
Ergonomie et confort
Position de conduite
correcte
Par mesure de sécurité, les réglages
doivent impérativement être effectués à
l'arrêt.
Avant de prendre la route et pour profiter de
l'ergonomie du poste de conduite, régler dans
l'ordre suivant
:
–

La hauteur de l'appui-tête.
–


L'inclinaison du dossier
.
–

La hauteur de l’assise du siège.
–


La position longitudinale du siège.
–


La hauteur et la profondeur du volant.
–


Les rétroviseurs extérieurs et intérieur
.


Une fois ces réglages effectués, vérifier
depuis la position de conduite la bonne
visibilité du combiné.
Sièges avant
Appuis-tête avant
Réglage en hauteur

Vers le haut :
► Soulever l'appui-tête jusqu'à la hauteur
souhaitée
; le déclic d'enclenchement est
perceptible.
Vers le bas
:
►

Appuyer sur l'ergot

A
pour abaisser
l'appui-tête.
Le réglage est correct lorsque le bord
supérieur de l'appui-tête se trouve au
niveau du dessus de la tête.
Réglage en inclinaison
(Selon équipement)
► Déplacer la partie supérieure de l'appui-
tête vers l'avant ou vers l'arrière pour ajuster
l'inclinaison.
Retrait d'un appui-tête
► Soulever l'appui-tête jusqu'en butée.
► Appuyer sur l'ergot A pour déverrouiller
l'appui-tête et le soulever complètement.
►

Par sécurité, ranger l'appui-tête.
Remise en place d'un appui-tête
► Introduire les tiges de l'appui-tête dans les
guides du dossier correspondant.
►

Pousser l'appui-tête jusqu'en butée.
►


Appuyer sur l'ergot

A
pour déverrouiller
l'appui-tête et le pousser vers le bas.
►

Procéder au réglage en hauteur
.
Ne jamais rouler avec les appuis-tête
retirés ; ceux-ci doivent être en place et
réglés en fonction de l'occupant du siège.
