2023 PEUGEOT LANDTREK Manuel du propriétaire (in French)

135
Caractéristiques techniques

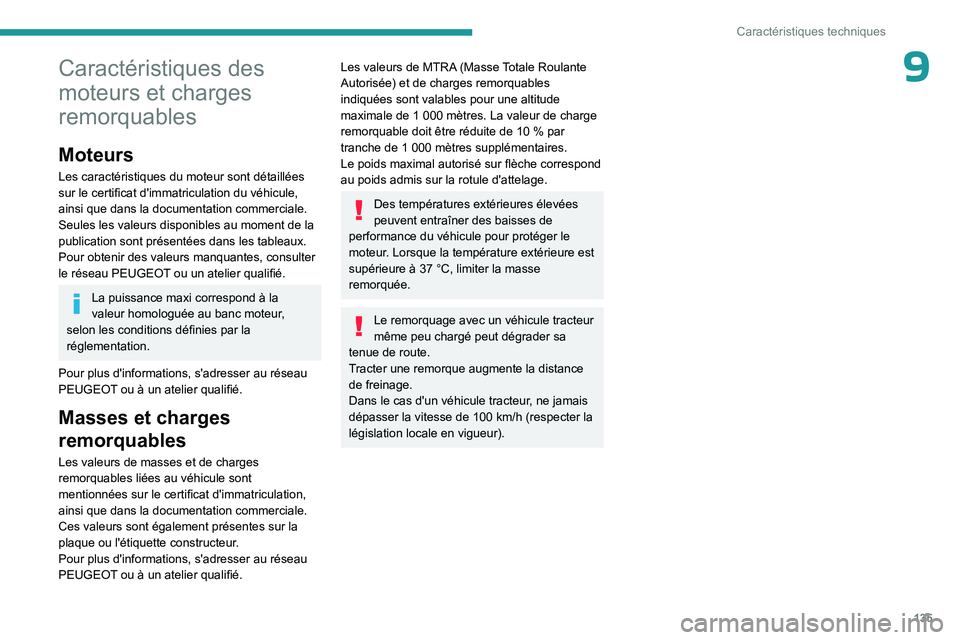

9Caractéristiques des
moteurs et charges
remorquables
Moteurs
Les caractéristiques du moteur sont détaillées
sur le certificat d'immatriculation du véhicule,
ainsi que dans la documentation commerciale.
Seules les valeurs disponibles au moment de la
publication sont présentées dans les tableaux.
Pour obtenir des valeurs manquantes, consulter
le réseau PEUGEOT ou un atelier qualifié.
La puissance maxi correspond à la
valeur homologuée au banc moteur,
selon les conditions définies par la
réglementation.
Pour plus d'informations, s'adresser au réseau
PEUGEOT ou à un atelier qualifié.
Masses et charges
remorquables
Les valeurs de masses et de charges
remorquables liées au véhicule sont
mentionnées sur le certificat d'immatriculation,
ainsi que dans la documentation commerciale.
Ces valeurs sont également présentes sur la
plaque ou l'étiquette constructeur.
Pour plus d'informations, s'adresser au réseau
PEUGEOT ou à un atelier qualifié.
Les valeurs de MTRA (Masse Totale Roulante
Autorisée) et de charges remorquables
indiquées sont valables pour une altitude
maximale de 1
000 mètres. La valeur de charge
remorquable doit être réduite de 10
% par
tranche de 1
000 mètres supplémentaires.
Le poids maximal autorisé sur flèche correspond
au poids admis sur la rotule d'attelage.
Des températures extérieures élevées
peuvent entraîner des baisses de
performance du véhicule pour protéger le
moteur. Lorsque la température extérieure est
supérieure à 37
°C, limiter la masse
remorquée.
Le remorquage avec un véhicule tracteur
même peu chargé peut dégrader sa
tenue de route.
Tracter une remorque augmente la distance
de freinage.
Dans le cas d'un véhicule tracteur, ne jamais
dépasser la vitesse de 100
km/h (respecter la
législation locale en vigueur).

136
Caractéristiques techniques

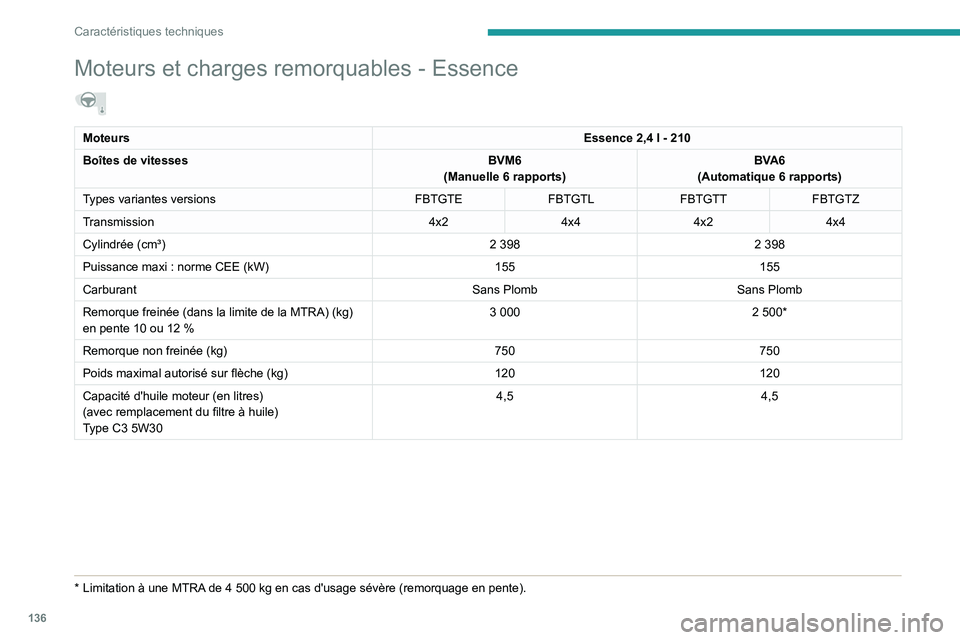

Moteurs et charges remorquables - Essence
MoteursEssence 2,4 l - 210
Boîtes de vitesses BVM6
(Manuelle 6
rapports)BVA6
(Automatique 6
rapports)
Types variantes versions FBTGTEFBTGTLFBTGTT FBTGTZ
Transmission 4x24x44x24x4
Cylindrée (cm³) 2
3982
398
Puissance maxi
: norme CEE (kW) 155155
Carburant Sans PlombSans Plomb
Remorque freinée (dans la limite de la MTRA) (kg)
en pente 10 ou 12
% 3
0002
500*
Remorque non freinée (kg) 750750
Poids maximal autorisé sur flèche (kg) 120120
Capacité d'huile moteur (en litres)
(avec remplacement du filtre à huile)
Type
C3 5W30 4,5
4,5
* Limitation à une MTRA de 4 500 kg en cas d'usage sévère (remorquage en pente).

137
Caractéristiques techniques

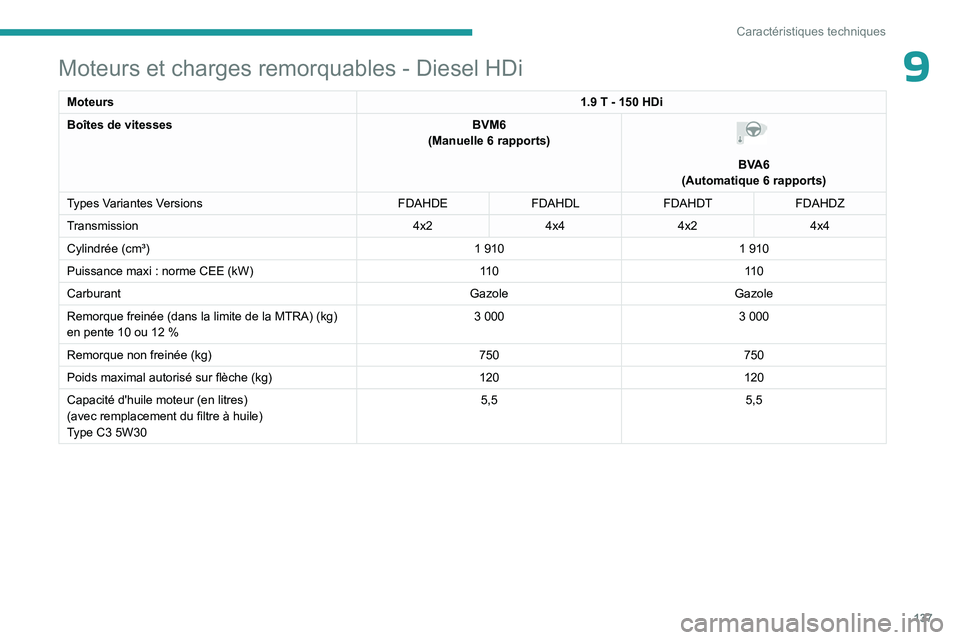

9Moteurs et charges remorquables - Diesel HDi
Moteurs1.9 T - 150 HDi
Boîtes de vitesses BVM6
(Manuelle 6
rapports)

BVA6
(Automatique 6 rapports)
Types Variantes Versions FDAHDEFDAHDLFDAHDT FDAHDZ
Transmission 4x24x44x24x4
Cylindrée (cm³) 1

910 1
910
Puissance maxi

: norme

CEE (kW) 11 011 0
Carburant GazoleGazole
Remorque freinée (dans la limite de la MTRA) (kg)
en pente 10 ou 12

% 3

000 3
000
Remorque non freinée (kg) 750750
Poids maximal autorisé sur flèche (kg) 120120
Capacité d'huile moteur (en litres)
(avec remplacement du filtre à huile)
Type

C3

5W30 5,5
5,5

138
Caractéristiques techniques

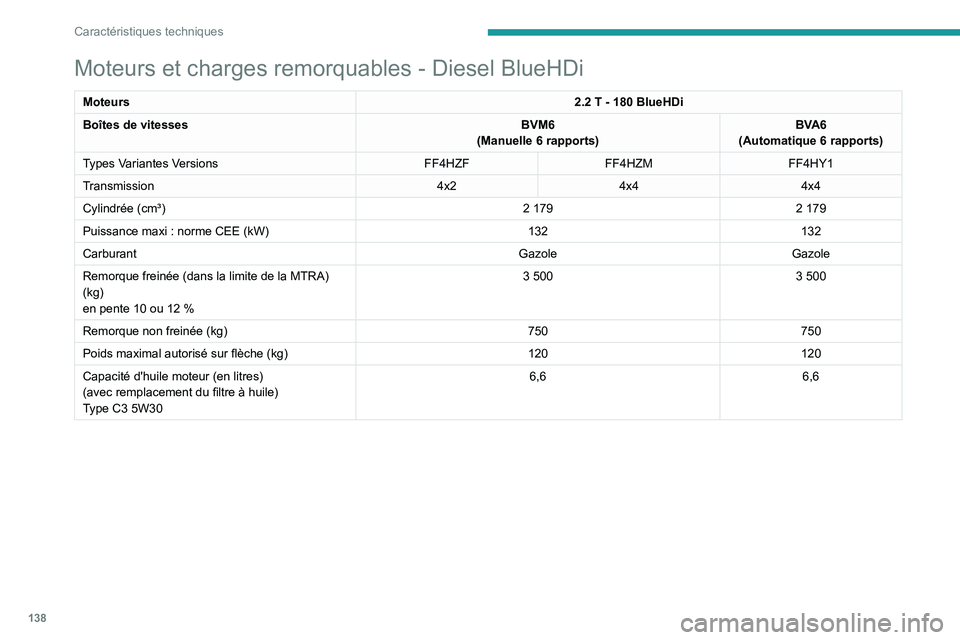

Moteurs et charges remorquables - Diesel BlueHDi
Moteurs2.2 T - 180 BlueHDi
Boîtes de vitesses BVM6
(Manuelle 6
rapports)BVA6
(Automatique 6
rapports)
Types Variantes Versions FF4HZFFF4HZM FF4HY1
Transmission 4x24x44x4
Cylindrée (cm³) 2
1792
179
Puissance maxi
: norme CEE (kW) 132132
Carburant GazoleGazole
Remorque freinée (dans la limite de la MTRA)
(kg)
en pente 10 ou 12
% 3
5003
500
Remorque non freinée (kg) 750750
Poids maximal autorisé sur flèche (kg) 120120
Capacité d'huile moteur (en litres)
(avec remplacement du filtre à huile)
Type
C3 5W30 6,6
6,6

139
Caractéristiques techniques

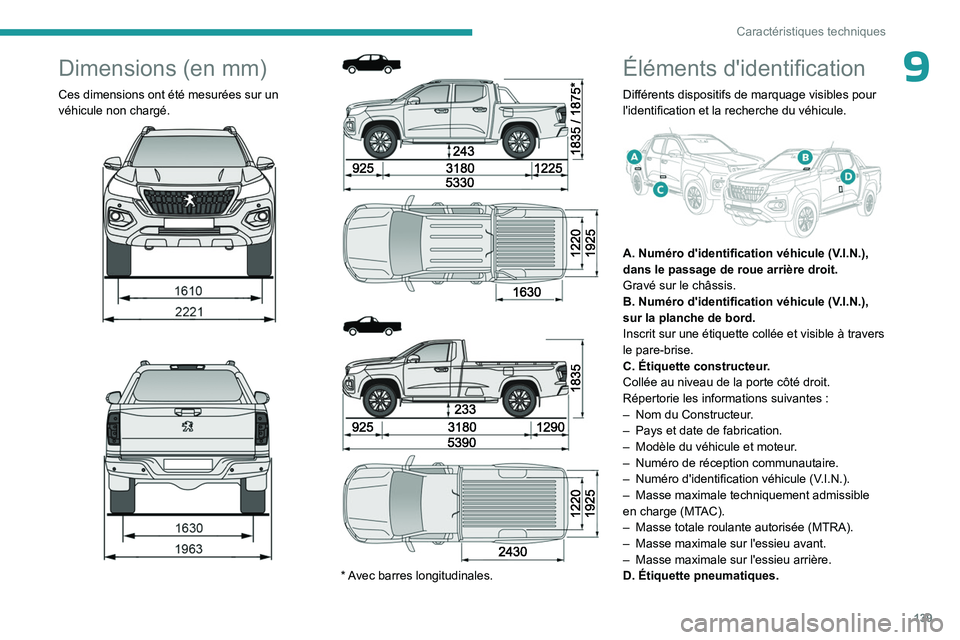

9Dimensions (en mm)
Ces dimensions ont été mesurées sur un
véhicule non chargé.








* Avec barres longitudinales.
Éléments d'identification
Différents dispositifs de marquage visibles pour
l'identification et la recherche du véhicule.


A. Numéro d'identification véhicule (V.I.N.),
dans le passage de roue arrière droit.
Gravé sur le châssis.
B. Numéro d'identification véhicule (V.I.N.),
sur la planche de bord.
Inscrit sur une étiquette collée et visible à travers
le pare-brise.
C. Étiquette constructeur.
Collée au niveau de la porte côté droit.
Répertorie les informations suivantes :
–

Nom du Constructeur
.
–

Pays et date de fabrication.
–


Modèle du véhicule et moteur
.
–

Numéro de réception communautaire.
–


Numéro d'identification véhicule (V
.I.N.).
–

Masse maximale techniquement admissible
en charge

(MTAC).
–

Masse totale roulante autorisée
(MTRA).
–

Masse maximale sur l'essieu avant.
–


Masse maximale sur l'essieu arrière.
D. Étiquette pneumatiques.

140
Caractéristiques techniques

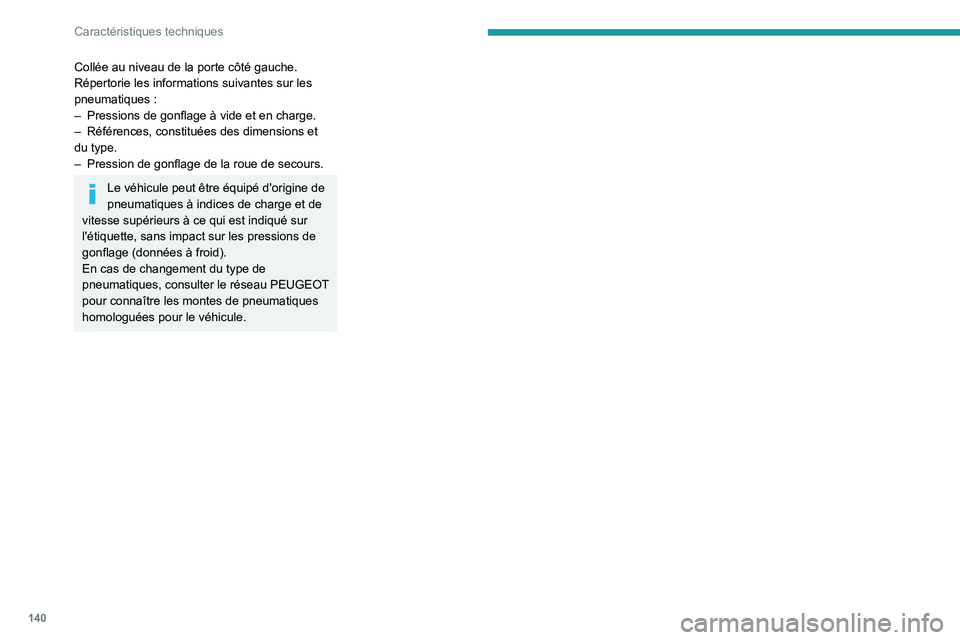

Collée au niveau de la porte côté gauche.
Répertorie les informations suivantes sur les
pneumatiques :
–

Pressions de gonflage à vide et en charge.
–


Références, constituées des dimensions et
du type.
–


Pression de gonflage de la roue de secours.
Le véhicule peut être équipé d'origine de
pneumatiques à indices de charge et de
vitesse supérieurs à ce qui est indiqué sur
l'étiquette, sans impact sur les pressions de
gonflage (données à froid).
En cas de changement du type de
pneumatiques, consulter le réseau PEUGEOT
pour connaître les montes de pneumatiques
homologuées pour le véhicule.

141
Radio Bluetooth®

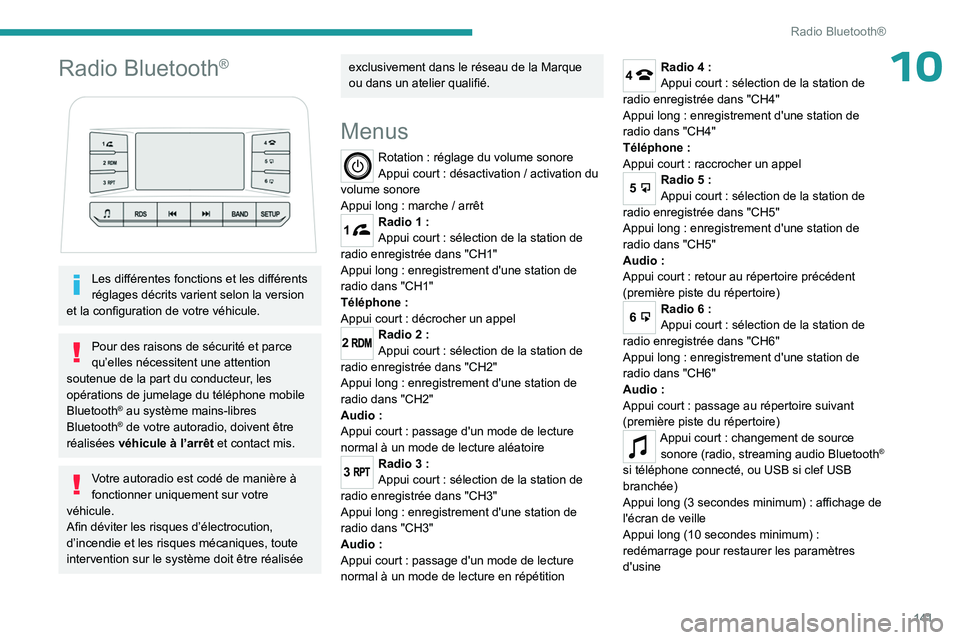

10Radio Bluetooth®


Les différentes fonctions et les différents
réglages décrits varient selon la version
et la configuration de votre véhicule.
Pour des raisons de sécurité et parce
qu’elles nécessitent une attention
soutenue de la part du conducteur, les
opérations de jumelage du téléphone mobile
Bluetooth
® au système mains-libres
Bluetooth® de votre autoradio, doivent être
réalisées véhicule à l’arrêt et contact mis.
Votre autoradio est codé de manière à
fonctionner uniquement sur votre
véhicule.
Afin déviter les risques d’électrocution,
d’incendie et les risques mécaniques, toute
intervention sur le système doit être réalisée
exclusivement dans le réseau de la Marque
ou dans un atelier qualifié.
Menus
Rotation : réglage du volume sonore
Appui court : désactivation / activation du
volume sonore
Appui long
: marche / arrêt
1Radio 1 :
Appui court : sélection de la station de
radio enregistrée dans "CH1"
Appui long
: enregistrement d'une station de
radio dans "CH1"
Téléphone
:
Appui court
: décrocher un appel
2Radio 2 :
Appui court : sélection de la station de
radio enregistrée dans "CH2"
Appui long
: enregistrement d'une station de
radio dans "CH2"
Audio
:
Appui court
: passage d'un mode de lecture
normal à un mode de lecture aléatoire
3Radio 3 :
Appui court : sélection de la station de
radio enregistrée dans "CH3"
Appui long
: enregistrement d'une station de
radio dans "CH3"
Audio
:
Appui court
: passage d'un mode de lecture
normal à un mode de lecture en répétition
4Radio 4 :
Appui court : sélection de la station de
radio enregistrée dans "CH4"
Appui long
: enregistrement d'une station de
radio dans "CH4"
Téléphone
:
Appui court
: raccrocher un appel
5Radio 5 :
Appui court : sélection de la station de
radio enregistrée dans "CH5"
Appui long
: enregistrement d'une station de
radio dans "CH5"
Audio
:
Appui court
: retour au répertoire précédent
(première piste du répertoire)
6Radio 6 :
Appui court : sélection de la station de
radio enregistrée dans "CH6"
Appui long
: enregistrement d'une station de
radio dans "CH6"
Audio
:
Appui court
: passage au répertoire suivant
(première piste du répertoire)
Appui court : changement de source
sonore (radio, streaming audio Bluetooth®
si téléphone connecté, ou USB si clef USB
branchée)
Appui long (3

secondes minimum)

: affichage de
l'écran de veille
Appui long (10

secondes minimum)

:
redémarrage pour restaurer les paramètres
d'usine

142
Radio Bluetooth®

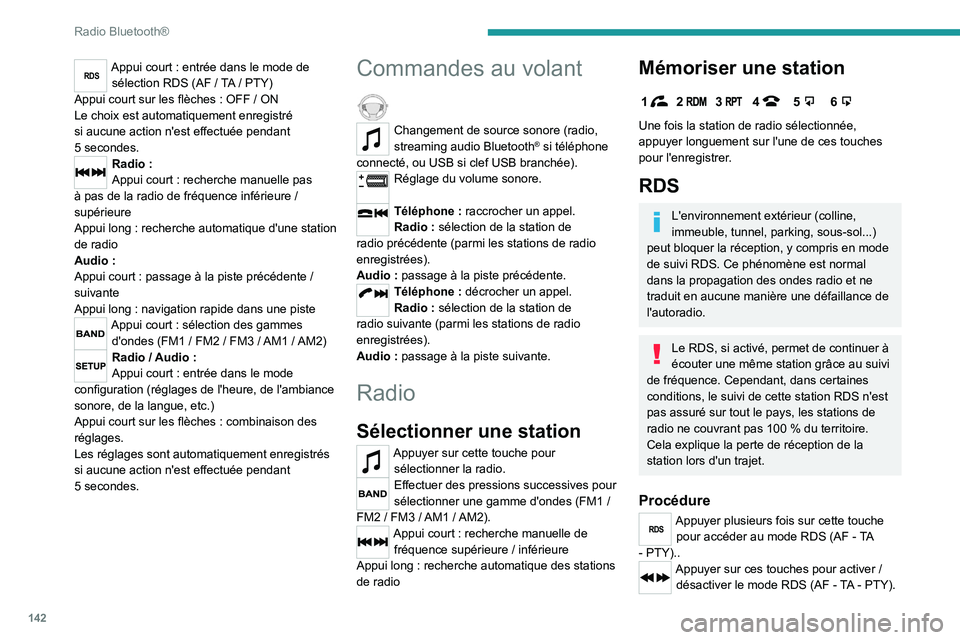

RDSAppui court : entrée dans le mode de
sélection RDS (AF / TA / PTY)
Appui court sur les flèches
: OFF / ON
Le choix est automatiquement enregistré
si aucune action n'est effectuée pendant
5

secondes.
Radio :
Appui court : recherche manuelle pas
à pas de la radio de fréquence inférieure
/
supérieure
Appui long
: recherche automatique d'une station
de radio
Audio
:
Appui court
: passage à la piste précédente /
suivante
Appui long
: navigation rapide dans une piste
Appui court : sélection des gammes
d'ondes (FM1 / FM2 / FM3 / AM1 / AM2)
Radio / Audio :
Appui court : entrée dans le mode
configuration (réglages de l'heure, de l'ambiance
sonore, de la langue, etc.)
Appui court sur les flèches
: combinaison des
réglages.
Les réglages sont automatiquement enregistrés
si aucune action n'est effectuée pendant
5

secondes.
Commandes au volant
Changement de source sonore (radio,
streaming audio Bluetooth® si téléphone
connecté, ou USB si clef USB branchée).
Réglage du volume sonore.
Téléphone : raccrocher un appel.
Radio : sélection de la station de
radio précédente (parmi les stations de radio
enregistrées).
Audio
: passage à la piste précédente.
Téléphone : décrocher un appel.
Radio : sélection de la station de
radio suivante (parmi les stations de radio
enregistrées).
Audio
: passage à la piste suivante.
Radio
Sélectionner une station
Appuyer sur cette touche pour
sélectionner la radio.
Effectuer des pressions successives pour
sélectionner une gamme d'ondes (FM1 /
FM2

/ FM3 / AM1 / AM2).
Appui court : recherche manuelle de
fréquence supérieure / inférieure
Appui long
: recherche automatique des stations
de radio
Mémoriser une station
123456
Une fois la station de radio sélectionnée,
appuyer longuement sur l'une de ces touches
pour l'enregistrer.
RDS
L'environnement extérieur (colline,
immeuble, tunnel, parking, sous-sol...)
peut bloquer la réception, y compris en mode
de suivi RDS. Ce phénomène est normal
dans la propagation des ondes radio et ne
traduit en aucune manière une défaillance de
l'autoradio.
Le RDS, si activé, permet de continuer à
écouter une même station grâce au suivi
de fréquence. Cependant, dans certaines
conditions, le suivi de cette station RDS n'est
pas assuré sur tout le pays, les stations de
radio ne couvrant pas 100
% du territoire.
Cela explique la perte de réception de la
station lors d'un trajet.
Procédure
Appuyer plusieurs fois sur cette touche pour accéder au mode RDS (AF - TA
- PTY)..
Appuyer sur ces touches pour activer /
désactiver le mode RDS (AF - TA - PTY).
