2023 PEUGEOT LANDTREK Manuel du propriétaire (in French)

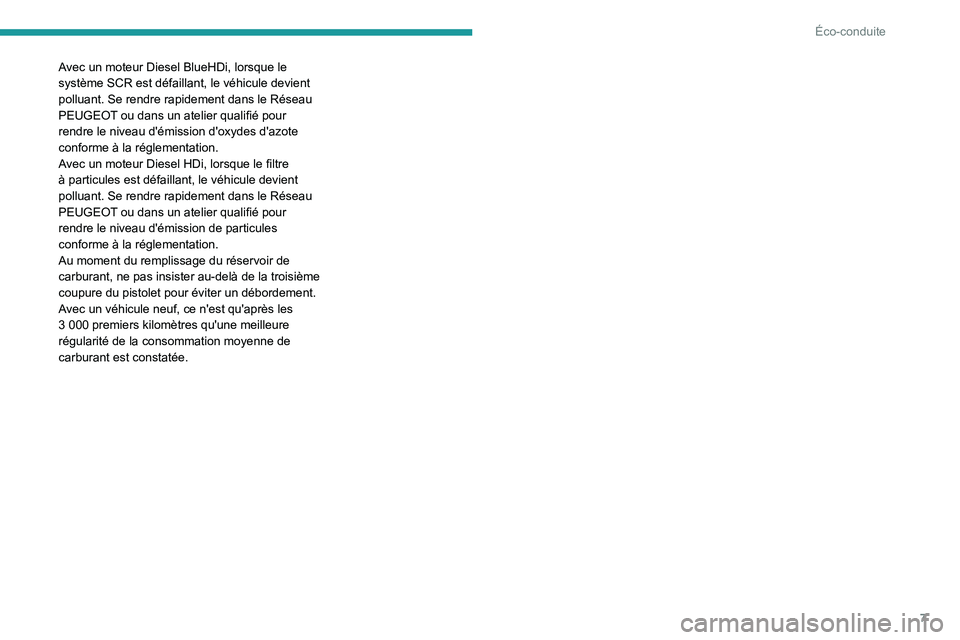

7
Éco-conduite
Avec un moteur Diesel BlueHDi, lorsque le
système SCR est défaillant, le véhicule devient
polluant. Se rendre rapidement dans le Réseau
PEUGEOT ou dans un atelier qualifié pour
rendre le niveau d'émission d'oxydes d'azote
conforme à la réglementation.
Avec un moteur Diesel HDi, lorsque le filtre
à particules est défaillant, le véhicule devient
polluant. Se rendre rapidement dans le Réseau
PEUGEOT ou dans un atelier qualifié pour
rendre le niveau d'émission de particules
conforme à la réglementation.
Au moment du remplissage du réservoir de
carburant, ne pas insister au-delà de la troisième
coupure du pistolet pour éviter un débordement.
Avec un véhicule neuf, ce n'est qu'après les
3
000 premiers kilomètres qu'une meilleure
régularité de la consommation moyenne de
carburant est constatée.

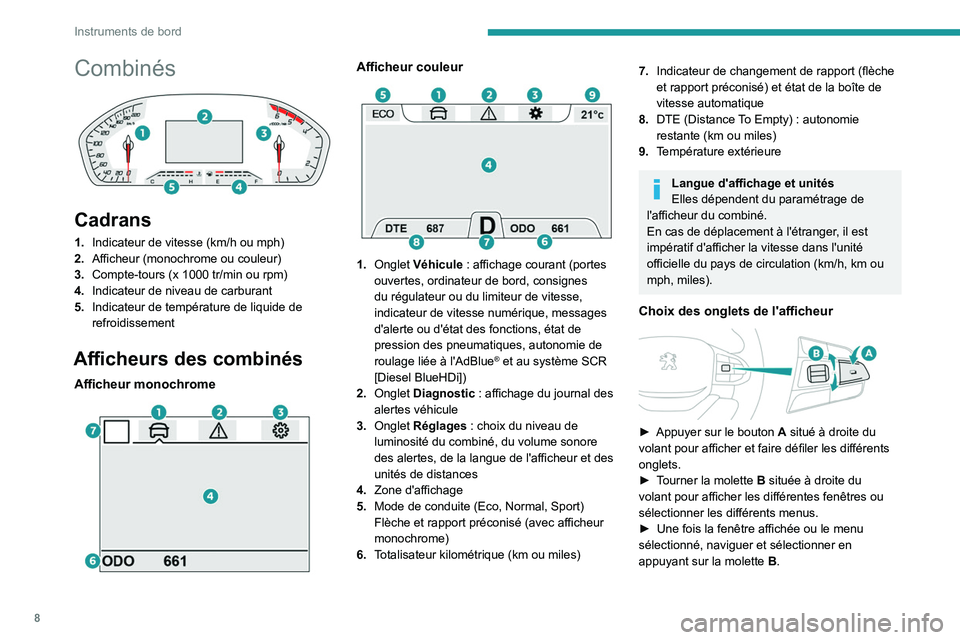

8
Instruments de bord
Combinés

Cadrans
1.Indicateur de vitesse (km/h ou mph)
2. Afficheur (monochrome ou couleur)
3. Compte-tours (x 1000 tr/min ou rpm)
4. Indicateur de niveau de carburant
5. Indicateur de température de liquide de
refroidissement
Afficheurs des combinés
Afficheur monochrome

Afficheur couleur

1.Onglet Véhicule : affichage courant (portes
ouvertes, ordinateur de bord, consignes
du régulateur ou du limiteur de vitesse,
indicateur de vitesse numérique, messages
d'alerte ou d'état des fonctions, état de
pression des pneumatiques, autonomie de
roulage liée à l'AdBlue
® et au système SCR
[Diesel BlueHDi])
2. Onglet Diagnostic : affichage du journal des
alertes véhicule
3. Onglet Réglages : choix du niveau de
luminosité du combiné, du volume sonore
des alertes, de la langue de l'afficheur et des
unités de distances
4. Zone d'affichage
5. Mode de conduite (Eco, Normal, Sport)
Flèche et rapport préconisé (avec afficheur
monochrome)
6. Totalisateur kilométrique (km ou miles)
7.Indicateur de changement de rapport (flèche
et rapport préconisé) et état de la boîte de
vitesse automatique
8. DTE (Distance To Empty)
: autonomie
restante (km ou miles)
9. Température extérieure
Langue d'affichage et unités
Elles dépendent du paramétrage de
l'afficheur du combiné.
En cas de déplacement à l'étranger, il est
impératif d'afficher la vitesse dans l'unité
officielle du pays de circulation (km/h, km ou
mph, miles).
Choix des onglets de l'afficheur

► Appuyer sur le bouton A situé à droite du
volant pour afficher et faire défiler les différents
onglets.
►

T
ourner la molette
B
située à droite du
volant pour afficher les différentes fenêtres ou
sélectionner les différents menus.
►

Une fois la fenêtre affichée ou le menu
sélectionné, naviguer et sélectionner en
appuyant sur la molette


B
.

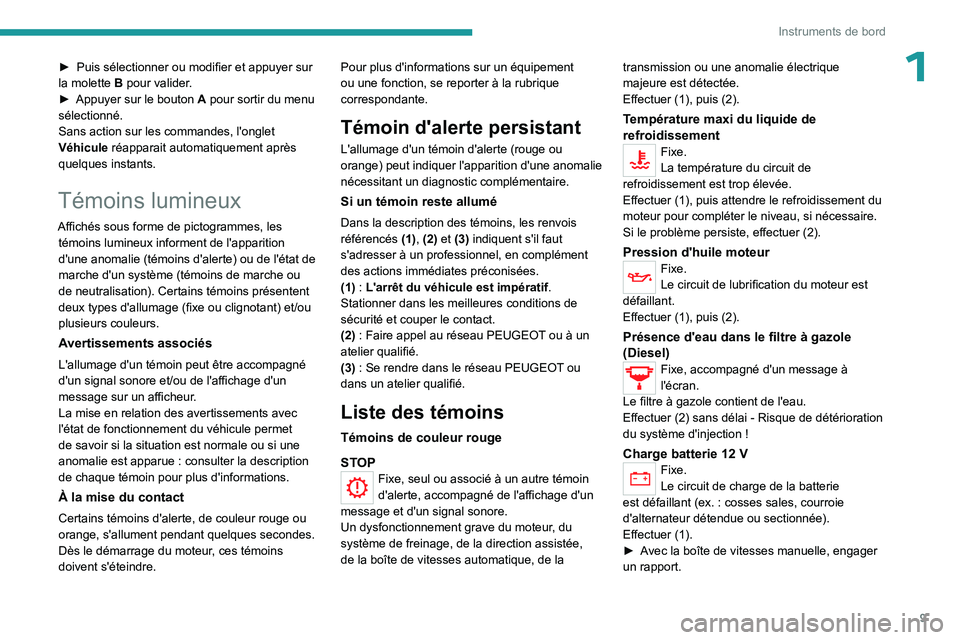

9
Instruments de bord
1► Puis sélectionner ou modifier et appuyer sur
la molette B pour valider.
►

Appuyer sur le bouton

A
pour sortir du menu
sélectionné.
Sans action sur les commandes, l'onglet
Véhicule réapparait automatiquement après
quelques instants.
Témoins lumineux
Affichés sous forme de pictogrammes, les témoins lumineux informent de l'apparition
d'une anomalie (témoins d'alerte) ou de l'état de
marche d'un système (témoins de marche ou
de neutralisation). Certains témoins présentent
deux types d'allumage
(fixe ou clignotant) et/ou
plusieurs couleurs.
Avertissements associés
L'allumage d'un témoin peut être accompagné
d'un signal sonore et/ou de l'affichage d'un
message sur un afficheur.
La mise en relation des avertissements avec
l'état de fonctionnement du véhicule permet
de savoir si la situation est normale ou si une
anomalie est apparue
: consulter la description
de chaque témoin pour plus d'informations.
À la mise du contact
Certains témoins d'alerte, de couleur rouge ou
orange, s'allument pendant quelques secondes.
Dès le démarrage du moteur, ces témoins
doivent s'éteindre. Pour plus d'informations sur un équipement
ou une fonction, se reporter à la rubrique
correspondante.
Témoin d'alerte persistant
L'allumage d'un témoin d'alerte (rouge ou
orange) peut indiquer l'apparition d'une anomalie
nécessitant un diagnostic complémentaire.
Si un témoin reste allumé
Dans la description des témoins, les renvois
référencés (1), (2) et (3) indiquent s'il faut
s'adresser à un professionnel, en complément
des actions immédiates préconisées.
(1)
: L'arrêt du véhicule est impératif.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
(2)
: Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
(3)
: Se rendre dans le réseau PEUGEOT ou
dans un atelier qualifié.
Liste des témoins
Témoins de couleur rouge
STOP
Fixe, seul ou associé à un autre témoin
d'alerte, accompagné de l'affichage d'un
message et d'un signal sonore.
Un dysfonctionnement grave du moteur, du
système de freinage, de la direction assistée,
de la boîte de vitesses automatique, de la transmission ou une anomalie électrique
majeure est détectée.
Effectuer (1), puis
(2).
Température maxi du liquide de
refroidissement
Fixe.
La température du circuit de
refroidissement est trop élevée.
Effectuer (1), puis attendre le refroidissement du
moteur pour compléter le niveau, si nécessaire.
Si le problème persiste, effectuer
(2).
Pression d'huile moteurFixe.
Le circuit de lubrification du moteur est
défaillant.
Effectuer (1), puis (2).
Présence d'eau dans le filtre à gazole
(Diesel)
Fixe, accompagné d'un message à
l'écran.
Le filtre à gazole contient de l'eau.
Effectuer (2) sans délai
- Risque de détérioration
du système d'injection
!
Charge batterie 12 VFixe.
Le circuit de charge de la batterie
est défaillant (ex.
: cosses sales, courroie
d'alternateur détendue ou sectionnée).
Effectuer (1).
►

A

vec la boîte de vitesses manuelle, engager
un rapport.

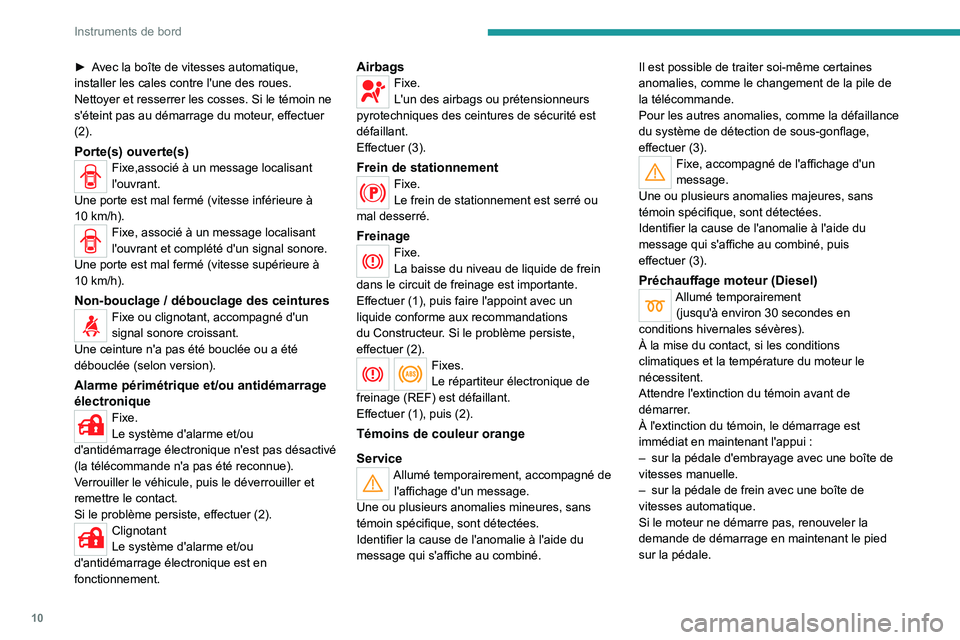

10
Instruments de bord
► Avec la boîte de vitesses automatique,
installer les cales contre l'une des roues.
Nettoyer et resserrer les cosses. Si le témoin ne
s'éteint pas au démarrage du moteur, effectuer
(2).
Porte(s) ouverte(s)Fixe,associé à un message localisant
l'ouvrant.
Une porte est mal fermé (vitesse inférieure à
10

km/h).
Fixe, associé à un message localisant
l'ouvrant et complété d'un signal sonore.
Une porte est mal fermé (vitesse supérieure à
10

km/h).
Non-bouclage / débouclage des ceinturesFixe ou clignotant, accompagné d'un
signal sonore croissant.
Une ceinture n'a pas été bouclée ou a été
débouclée (selon version).
Alarme périmétrique et/ou antidémarrage
électronique
Fixe.
Le système d'alarme et/ou
d'antidémarrage électronique n'est pas désactivé
(la télécommande n'a pas été reconnue).
Verrouiller le véhicule, puis le déverrouiller et
remettre le contact.
Si le problème persiste, effectuer (2).
Clignotant
Le système d'alarme et/ou
d'antidémarrage électronique est en
fonctionnement.
AirbagsFixe.
L'un des airbags ou prétensionneurs
pyrotechniques des ceintures de sécurité est
défaillant.
Effectuer (3).
Frein de stationnementFixe.
Le frein de stationnement est serré ou
mal desserré.
FreinageFixe.
La baisse du niveau de liquide de frein
dans le circuit de freinage est importante.
Effectuer (1), puis faire l'appoint avec un
liquide conforme aux recommandations
du Constructeur. Si le problème persiste,
effectuer
(2).
Fixes.
Le répartiteur électronique de
freinage

(REF) est défaillant.
Effectuer (1), puis
(2).
Témoins de couleur orange
Service
Allumé temporairement, accompagné de l'affichage d'un message.
Une ou plusieurs anomalies mineures, sans
témoin spécifique, sont détectées.
Identifier la cause de l'anomalie à l'aide du
message qui s'affiche au combiné. Il est possible de traiter soi-même certaines
anomalies, comme le changement de la pile de
la télécommande.
Pour les autres anomalies, comme la défaillance
du système de détection de sous-gonflage,
effectuer
(3).
Fixe, accompagné de l'affichage d'un
message.
Une ou plusieurs anomalies majeures, sans
témoin spécifique, sont détectées.
Identifier la cause de l'anomalie à l'aide du
message qui s'affiche au combiné, puis
effectuer
(3).
Préchauffage moteur (Diesel)Allumé temporairement(jusqu'à environ 30 secondes en
conditions hivernales sévères).
À la mise du contact, si les conditions
climatiques et la température du moteur le
nécessitent.
Attendre l'extinction du témoin avant de
démarrer.
À l'extinction du témoin, le démarrage est
immédiat en maintenant l'appui
:
–

sur la pédale d'embrayage avec une boîte de
vitesses manuelle.
–


sur la pédale de frein avec une boîte de
vitesses automatique.
Si le moteur ne démarre pas, renouveler la
demande de démarrage en maintenant le pied
sur la pédale.

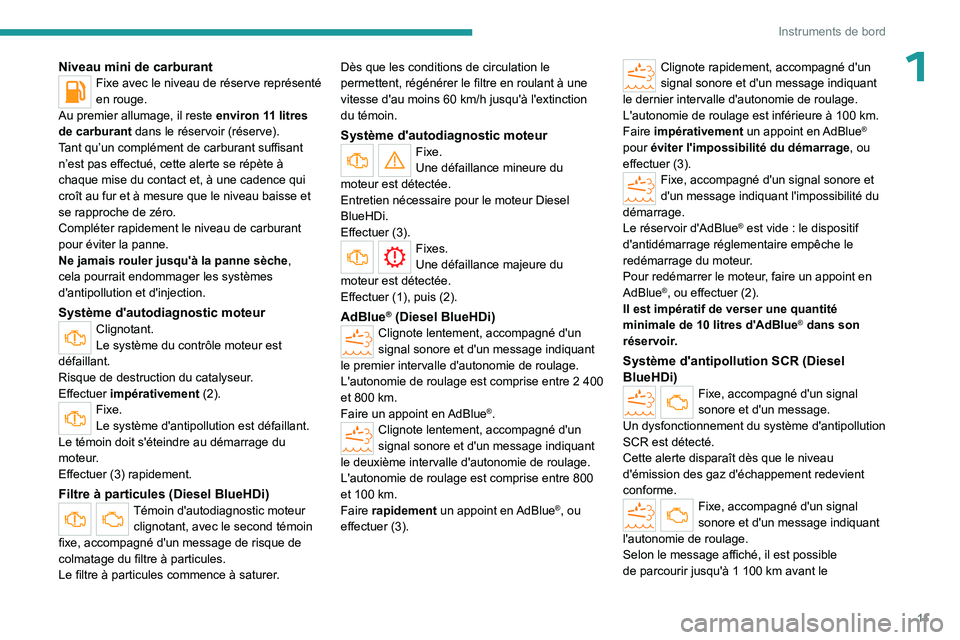

11
Instruments de bord
1Niveau mini de carburantFixe avec le niveau de réserve représenté
en rouge.
Au premier allumage, il reste environ 11 litres
de carburant dans le réservoir (réserve).
Tant qu’un complément de carburant suffisant
n’est pas effectué, cette alerte se répète à
chaque mise du contact et, à une cadence qui
croît au fur et à mesure que le niveau baisse et
se rapproche de zéro.
Compléter rapidement le niveau de carburant
pour éviter la panne.
Ne jamais rouler jusqu'à la panne sèche ,
cela pourrait endommager les systèmes
d'antipollution et d'injection.
Système d'autodiagnostic moteurClignotant.
Le système du contrôle moteur est
défaillant.
Risque de destruction du catalyseur.
Effectuer impérativement


(2).
Fixe.
Le système d'antipollution est défaillant.
Le témoin doit s'éteindre au démarrage du
moteur.
Effectuer (3) rapidement.
Filtre à particules (Diesel BlueHDi)Témoin d'autodiagnostic moteur clignotant, avec le second témoin
fixe, accompagné d'un message de risque de
colmatage du filtre à particules.
Le filtre à particules commence à saturer. Dès que les conditions de circulation le
permettent, régénérer le filtre en roulant à une
vitesse d'au moins 60
km/h jusqu'à l'extinction
du témoin.
Système d'autodiagnostic moteurFixe.
Une défaillance mineure du
moteur est détectée.
Entretien nécessaire pour le moteur Diesel
BlueHDi.
Effectuer

(3).
Fixes.
Une défaillance majeure du
moteur est détectée.
Effectuer (1), puis
(2).
AdBlue® (Diesel BlueHDi)Clignote lentement, accompagné d'un
signal sonore et d'un message indiquant
le premier intervalle d'autonomie de roulage.
L'autonomie de roulage est comprise entre 2
400
et 800

km.
Faire un appoint en AdBlue
®.
Clignote lentement, accompagné d'un
signal sonore et d'un message indiquant
le deuxième intervalle d'autonomie de roulage.
L'autonomie de roulage est comprise entre 800
et 100

km.
Faire rapidement un appoint en AdBlue
®, ou
effectuer

(3).
Clignote rapidement, accompagné d'un
signal sonore et d'un message indiquant
le dernier intervalle d'autonomie de roulage.
L'autonomie de roulage est inférieure à 100
km.
Faire impérativement un appoint en AdBlue
®
pour éviter l'impossibilité du démarrage, ou
effectuer

(3).
Fixe, accompagné d'un signal sonore et
d'un message indiquant l'impossibilité du
démarrage.
Le réservoir d'AdBlue
® est vide : le dispositif
d'antidémarrage réglementaire empêche le
redémarrage du moteur
.
Pour redémarrer le moteur, faire un appoint en
AdBlue
®, ou effectuer (2).
Il est impératif de verser une quantité
minimale de 10
litres d'AdBlue
® dans son
réservoir.
Système d'antipollution SCR (Diesel
BlueHDi)
Fixe, accompagné d'un signal
sonore et d'un message.
Un dysfonctionnement du système d'antipollution
SCR est détecté.
Cette alerte disparaît dès que le niveau
d'émission des gaz d'échappement redevient
conforme.
Fixe, accompagné d'un signal
sonore et d'un message indiquant
l'autonomie de roulage.
Selon le message affiché, il est possible
de parcourir jusqu'à 1
100 km avant le

12
Instruments de bord

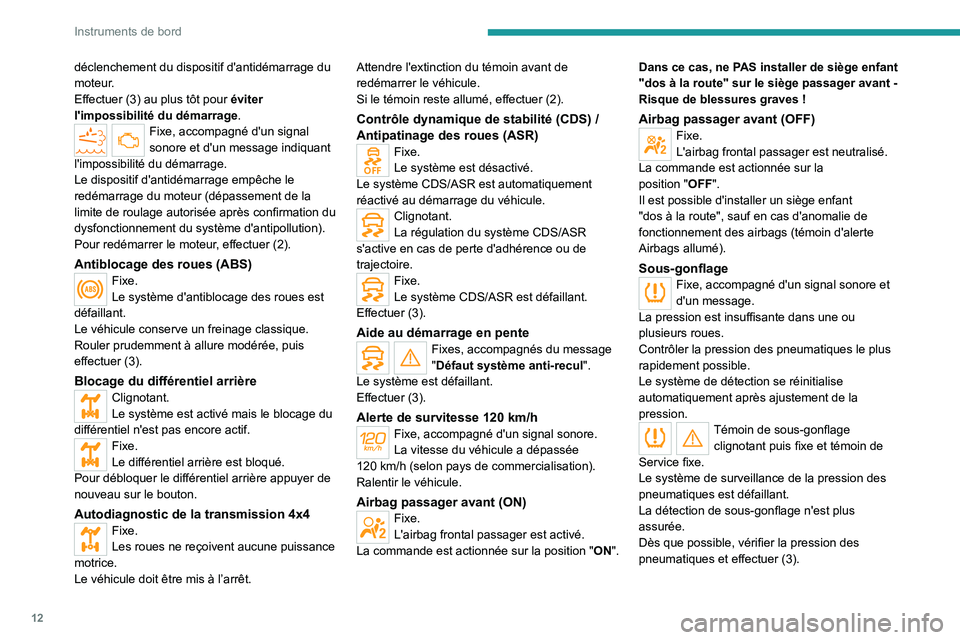

déclenchement du dispositif d'antidémarrage du
moteur.
Effectuer (3) au plus tôt pour éviter
l'impossibilité du démarrage .
Fixe, accompagné d'un signal
sonore et d'un message indiquant
l'impossibilité du démarrage.
Le dispositif d'antidémarrage empêche le
redémarrage du moteur (dépassement de la
limite de roulage autorisée après confirmation du
dysfonctionnement du système d'antipollution).
Pour redémarrer le moteur, effectuer
(2).
Antiblocage des roues (ABS)Fixe.
Le système d'antiblocage des roues est
défaillant.
Le véhicule conserve un freinage classique.
Rouler prudemment à allure modérée, puis
effectuer
(3).
Blocage du différentiel arrièreClignotant.
Le système est activé mais le blocage du
différentiel n'est pas encore actif.
Fixe.
Le différentiel arrière est bloqué.
Pour débloquer le différentiel arrière appuyer de
nouveau sur le bouton.
Autodiagnostic de la transmission 4x4Fixe.
Les roues ne reçoivent aucune puissance
motrice.
Le véhicule doit être mis à l’arrêt. Attendre l'extinction du témoin avant de
redémarrer le véhicule.
Si le témoin reste allumé, effectuer (2).
Contrôle dynamique de stabilité (CDS) /
Antipatinage des roues (ASR)
Fixe.
Le système est désactivé.
Le système CDS/ASR est automatiquement
réactivé au démarrage du véhicule.
Clignotant.
La régulation du système CDS/ASR
s'active en cas de perte d'adhérence ou de
trajectoire.
Fixe.
Le système CDS/ASR est défaillant.
Effectuer (3).
Aide au démarrage en penteFixes, accompagnés du message
"Défaut système anti-recul ".
Le système est défaillant.
Effectuer (3).
Alerte de survitesse 120 km/h
Fixe, accompagné d'un signal sonore.
La vitesse du véhicule a dépassée
120

km/h (selon pays de commercialisation).
Ralentir le véhicule.
Airbag passager avant (ON)Fixe.
L'airbag frontal passager est activé.
La commande est actionnée sur la position
"ON".Dans ce cas, ne PAS installer de siège enfant
"dos à la route" sur le siège passager avant
-
Risque de blessures graves !
Airbag passager avant (OFF)Fixe.
L'airbag frontal passager est neutralisé.
La commande est actionnée sur la
position
"OFF".
Il est possible d'installer un siège enfant
"dos à la route", sauf en cas d'anomalie de
fonctionnement des airbags (témoin d'alerte
Airbags allumé).
Sous-gonflageFixe, accompagné d'un signal sonore et
d'un message.
La pression est insuffisante dans une ou
plusieurs roues.
Contrôler la pression des pneumatiques le plus
rapidement possible.
Le système de détection se réinitialise
automatiquement après ajustement de la
pression.
Témoin de sous-gonflage clignotant puis fixe et témoin de
Service fixe.
Le système de surveillance de la pression des
pneumatiques est défaillant.
La détection de sous-gonflage n'est plus
assurée.
Dès que possible, vérifier la pression des
pneumatiques et effectuer
(3).

13
Instruments de bord

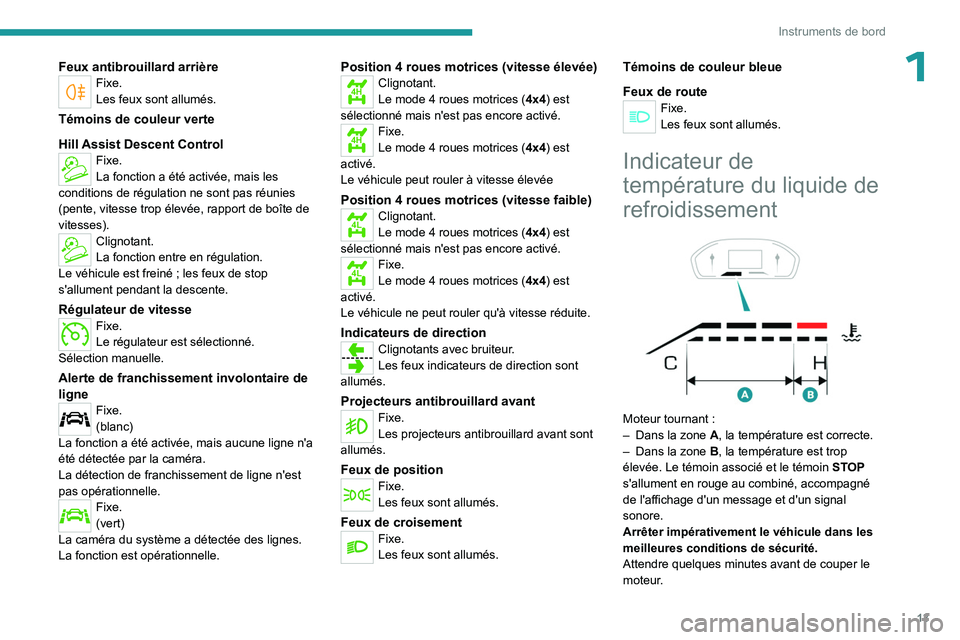

1Feux antibrouillard arrièreFixe.
Les feux sont allumés.
Témoins de couleur verte
Hill Assist Descent Control
Fixe.
La fonction a été activée, mais les
conditions de régulation ne sont pas réunies
(pente, vitesse trop élevée, rapport de boîte de
vitesses).
Clignotant.
La fonction entre en régulation.
Le véhicule est freiné
; les feux de stop
s'allument pendant la descente.
Régulateur de vitesseFixe.
Le régulateur est sélectionné.
Sélection manuelle.
Alerte de franchissement involontaire de
ligne
Fixe.
(blanc)
La fonction a été activée, mais aucune ligne n'a
été détectée par la caméra.
La détection de franchissement de ligne n'est
pas opérationnelle.
Fixe.
(vert)
La caméra du système a détectée des lignes.
La fonction est opérationnelle.
Position 4 roues motrices (vitesse élevée)
4HClignotant.
Le mode 4 roues motrices ( 4x4) est
sélectionné mais n'est pas encore activé.
4HFixe.
Le mode 4 roues motrices ( 4x4) est
activé.
Le véhicule peut rouler à vitesse élevée
Position 4 roues motrices (vitesse faible)
4LClignotant.
Le mode 4 roues motrices ( 4x4) est
sélectionné mais n'est pas encore activé.
4LFixe.
Le mode 4 roues motrices ( 4x4) est
activé.
Le véhicule ne peut rouler qu'à vitesse réduite.
Indicateurs de directionClignotants avec bruiteur.
Les feux indicateurs de direction sont
allumés.
Projecteurs antibrouillard avantFixe.
Les projecteurs antibrouillard avant sont
allumés.
Feux de positionFixe.
Les feux sont allumés.
Feux de croisementFixe.
Les feux sont allumés.
Témoins de couleur bleue
Feux de route
Fixe.
Les feux sont allumés.
Indicateur de
température du liquide de
refroidissement


Moteur tournant :
– Dans la zone A , la température est correcte.
–

Dans la zone

B
, la température est trop
élevée. Le témoin associé et le témoin STOP
s'allument en rouge au combiné, accompagné
de l'affichage d'un message et d'un signal
sonore.
Arrêter impérativement le véhicule dans les
meilleures conditions de sécurité.
Attendre quelques minutes avant de couper le
moteur.

14
Instruments de bord

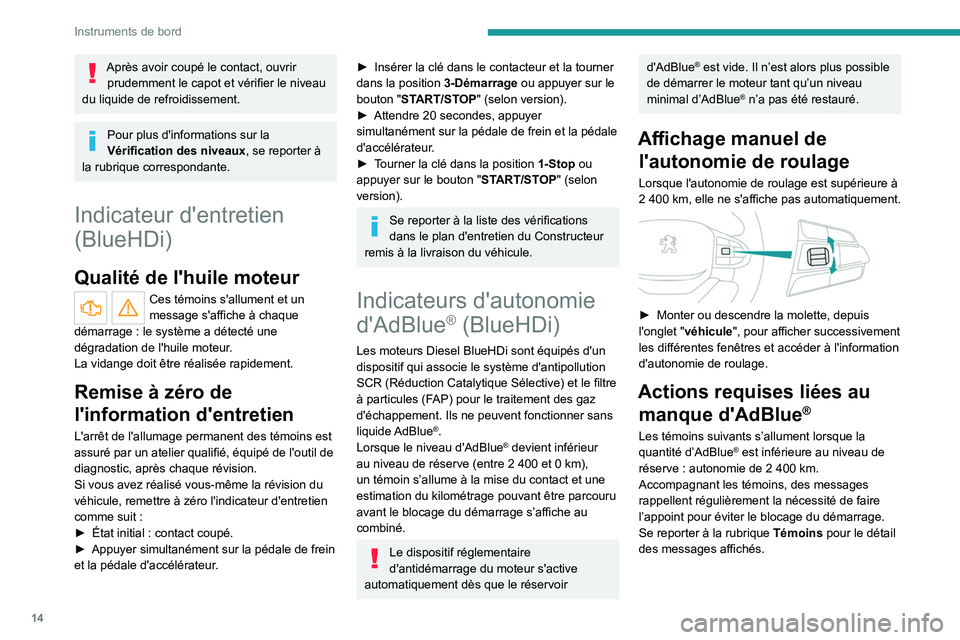

Après avoir coupé le contact, ouvrir prudemment le capot et vérifier le niveau
du liquide de refroidissement.
Pour plus d'informations sur la
Vérification des niveaux, se reporter à
la rubrique correspondante.
Indicateur d'entretien
(BlueHDi)
Qualité de l'huile moteur
Ces témoins s'allument et un
message s'affiche à chaque
démarrage

: le système a détecté une
dégradation de l'huile moteur.
La vidange doit être réalisée rapidement.
Remise à zéro de
l'information d'entretien
L'arrêt de l'allumage permanent des témoins est
assuré par un atelier qualifié, équipé de l'outil de
diagnostic, après chaque révision.
Si vous avez réalisé vous-même la révision du
véhicule, remettre à zéro l'indicateur d'entretien
comme suit :
►

État initial
: contact coupé.
►

Appuyer simultanément sur la pédale de frein
et la pédale d'accélérateur

.
► Insérer la clé dans le contacteur et la tourner
dans la position 3-Démarrage ou appuyer sur le
bouton "
START/STOP" (selon version).
►

Attendre 20
secondes, appuyer
simultanément sur la pédale de frein et la pédale
d'accélérateur.
►

T
ourner la clé dans la position
1-Stop
ou
appuyer sur le bouton " START/STOP" (selon
version).
Se reporter à la liste des vérifications
dans le plan d'entretien du Constructeur
remis à la livraison du véhicule.
Indicateurs d'autonomie
d'AdBlue
® (BlueHDi)
Les moteurs Diesel BlueHDi sont équipés d'un
dispositif qui associe le système d'antipollution
SCR (Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement. Ils ne peuvent fonctionner sans
liquide AdBlue
®.
Lorsque le niveau d'AdBlue® devient inférieur
au niveau de réserve (entre 2 400 et 0 km),
un témoin s’allume à la mise du contact et une
estimation du kilométrage pouvant être parcouru
avant le blocage du démarrage s’affiche au
combiné.
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue® est vide. Il n’est alors plus possible
de démarrer le moteur tant qu’un niveau
minimal d’AdBlue
® n’a pas été restauré.
Affichage manuel de l'autonomie de roulage
Lorsque l'autonomie de roulage est supérieure à
2
400 km, elle ne s'affiche pas automatiquement.


► Monter ou descendre la molette, depuis
l'onglet " véhicule", pour afficher successivement
les différentes fenêtres et accéder à l'information
d'autonomie de roulage.
Actions requises liées au manque d'AdBlue
®
Les témoins suivants s’allument lorsque la
quantité d’AdBlue® est inférieure au niveau de
réserve

: autonomie de 2 400 km.
Accompagnant les témoins, des messages
rappellent régulièrement la nécessité de faire
l’appoint pour éviter le blocage du démarrage.
Se reporter à la rubrique Témoins pour le détail
des messages affichés.
