167
Informacje praktyczne

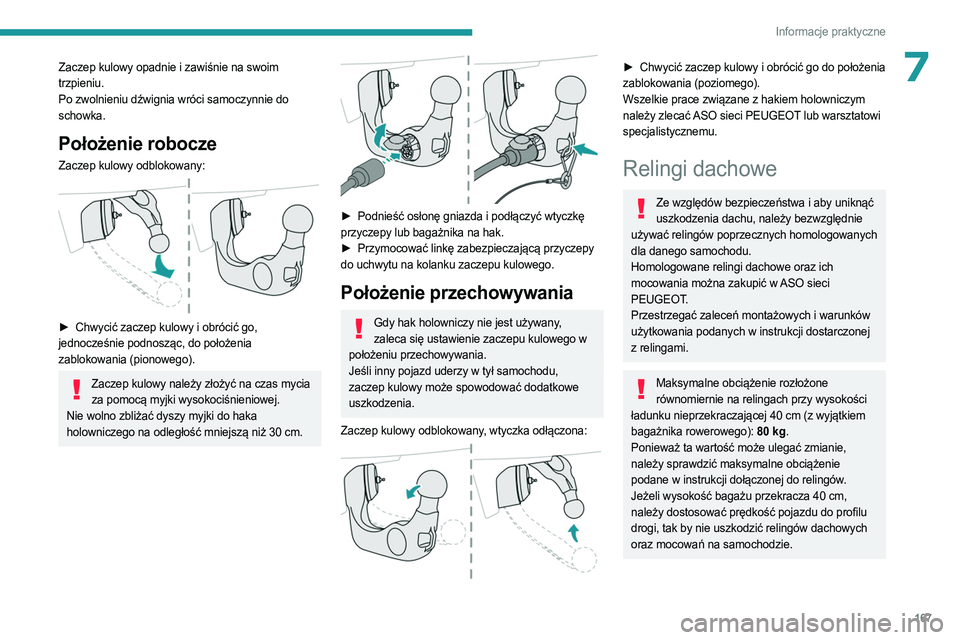

7Zaczep kulowy opadnie i zawiśnie na swoim
trzpieniu.
Po zwolnieniu dźwignia wróci samoczynnie do
schowka.
Położenie robocze
Zaczep kulowy odblokowany:

► Chwycić zaczep kulowy i obrócić go,
jednocześnie podnosząc, do położenia
zablokowania (pionowego).
Zaczep kulowy należy złożyć na czas mycia za pomocą myjki wysokociśnieniowej.
Nie wolno zbliżać dyszy myjki do haka
holowniczego na odległość mniejszą niż 30
cm.


► Podnieść osłonę gniazda i podłączyć wtyczkę
przyczepy lub bagażnika na hak.
►

Przymocować linkę zabezpieczającą przyczepy

do uchwytu na kolanku zaczepu kulowego.
Położenie przechowywania
Gdy hak holowniczy nie jest używany, zaleca się ustawienie zaczepu kulowego w
położeniu przechowywania.
Jeśli inny pojazd uderzy w tył samochodu,
zaczep kulowy może spowodować dodatkowe
uszkodzenia.
Zaczep kulowy odblokowany, wtyczka odłączona:


► Chwycić zaczep kulowy i obrócić go do położenia
zablokowania (poziomego).
Wszelkie prace związane z hakiem holowniczym
należy zlecać ASO sieci PEUGEOT lub warsztatowi
specjalistycznemu.
Relingi dachowe
Ze względów bezpieczeństwa i aby uniknąć uszkodzenia dachu, należy bezwzględnie
używać relingów poprzecznych homologowanych
dla danego samochodu.
Homologowane relingi dachowe oraz ich
mocowania można zakupić w ASO sieci
PEUGEOT.
Przestrzegać zaleceń montażowych i warunków
użytkowania podanych w instrukcji dostarczonej
z relingami.
Maksymalne obciążenie rozłożone równomiernie na relingach przy wysokości
ładunku nieprzekraczającej 40 cm (z wyjątkiem
bagażnika rowerowego): 80
kg.
Ponieważ ta wartość może ulegać zmianie,
należy sprawdzić maksymalne obciążenie
podane w instrukcji dołączonej do relingów.
Jeżeli wysokość bagażu przekracza 40 cm,
należy dostosować prędkość pojazdu do profilu
drogi, tak by nie uszkodzić relingów dachowych
oraz mocowań na samochodzie.

168
Informacje praktyczne

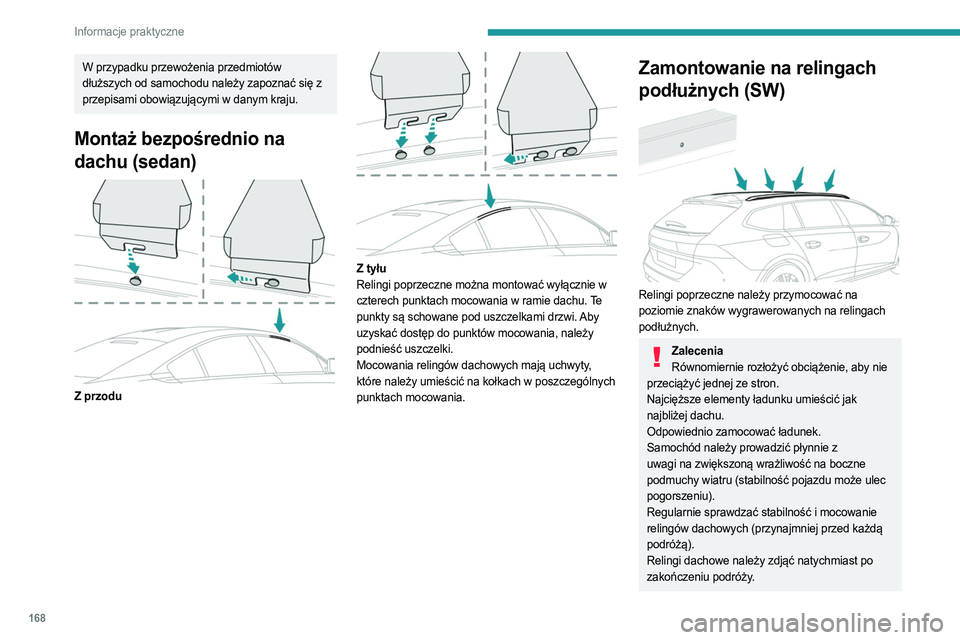

W przypadku przewożenia przedmiotów
dłuższych od samochodu należy zapoznać się z
przepisami obowiązującymi w danym kraju.
Montaż bezpośrednio na
dachu (sedan)


Z przodu

Z tyłu
Relingi poprzeczne można montować wyłącznie w
czterech punktach mocowania w ramie dachu. Te
punkty są schowane pod uszczelkami drzwi. Aby
uzyskać dostęp do punktów mocowania, należy
podnieść uszczelki.
Mocowania relingów dachowych mają uchwyty,
które należy umieścić na kołkach w poszczególnych
punktach mocowania.
Zamontowanie na relingach
podłużnych (SW)


Relingi poprzeczne należy przymocować na
poziomie znaków wygrawerowanych na relingach
podłużnych.
ZaleceniaRównomiernie rozłożyć obciążenie, aby nie
przeciążyć jednej ze stron.
Najcięższe elementy ładunku umieścić jak
najbliżej dachu.
Odpowiednio zamocować ładunek.
Samochód należy prowadzić płynnie z
uwagi na zwiększoną wrażliwość na boczne
podmuchy wiatru (stabilność pojazdu może ulec
pogorszeniu).
Regularnie sprawdzać stabilność i mocowanie
relingów dachowych (przynajmniej przed każdą
podróżą).
Relingi dachowe należy zdjąć natychmiast po
zakończeniu podróży.

169
Informacje praktyczne

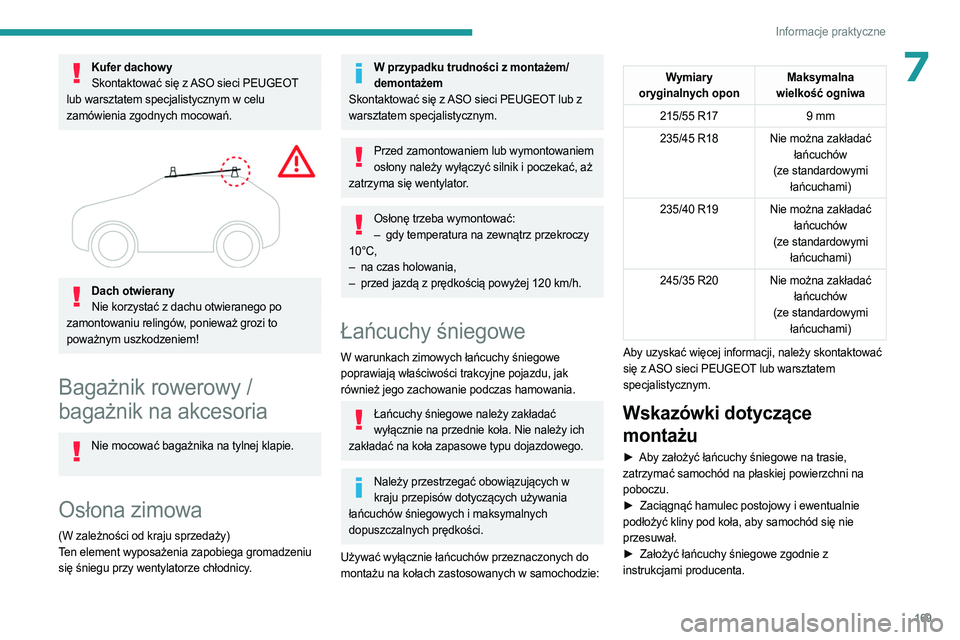

7Kufer dachowySkontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym w celu
zamówienia zgodnych mocowań.


Dach otwierany Nie korzystać z dachu otwieranego po
zamontowaniu relingów, ponieważ grozi to
poważnym uszkodzeniem!
Bagażnik rowerowy /
bagażnik na akcesoria
Nie mocować bagażnika na tylnej klapie.
Osłona zimowa
(W zależności od kraju sprzedaży)
Ten element wyposażenia zapobiega gromadzeniu
się śniegu przy wentylatorze chłodnicy.
W przypadku trudności z montażem/
demontażem
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Przed zamontowaniem lub wymontowaniem osłony należy wyłączyć silnik i poczekać, aż
zatrzyma się wentylator.
Osłonę trzeba wymontować: – gdy temperatura na zewnątrz przekroczy
10°C,
–

na czas holowania,
–


przed jazdą z prędkością powyżej 120
km/h.
Łańcuchy śniegowe
W warunkach zimowych łańcuchy śniegowe
poprawiają właściwości trakcyjne pojazdu, jak
również jego zachowanie podczas hamowania.
Łańcuchy śniegowe należy zakładać wyłącznie na przednie koła. Nie należy ich
zakładać na koła zapasowe typu dojazdowego.
Należy przestrzegać obowiązujących w kraju przepisów dotyczących używania
łańcuchów śniegowych i maksymalnych
dopuszczalnych prędkości.
Używać wyłącznie łańcuchów przeznaczonych do
montażu na kołach zastosowanych w samochodzie:
Wymiary
oryginalnych opon Maksymalna
wielkość ogniwa
215/55 R17 9
mm
235/45 R18 Nie można zakładać łańcuchów
(ze standardowymi łańcuchami)
235/40 R19 Nie można zakładać łańcuchów
(ze standardowymi łańcuchami)
245/35 R20 Nie można zakładać łańcuchów
(ze standardowymi łańcuchami)
Aby uzyskać więcej informacji, należy skontaktować
się z ASO sieci PEUGEOT lub warsztatem
specjalistycznym.
Wskazówki dotyczące
montażu
► Aby założyć łańcuchy śniegowe na trasie,
zatrzymać samochód na płaskiej powierzchni na
poboczu.
►

Zaciągnąć hamulec postojowy i ewentualnie

podłożyć kliny pod koła, aby samochód się nie
przesuwał.
►

Założyć łańcuchy śniegowe zgodnie z

instrukcjami producenta.

170
Informacje praktyczne
► Ruszyć powoli i jechać przez chwilę z prędkością
nieprzekraczającą 50 km/h.
►

Zatrzymać samochód i sprawdzić, czy łańcuchy

są odpowiednio naprężone.
Zdecydowanie zaleca się przećwiczenie zakładania łańcuchów śniegowych na
płaskiej, suchej powierzchni przed wyruszeniem
w podróż.
Aby uniknąć uszkodzenia opon samochodu oraz nawierzchni, unikać jazdy z łańcuchami
śniegowymi po drogach, z których usunięto
śnieg. Jeśli pojazd jest wyposażony w koła z
obręczami aluminiowymi, sprawdzić, czy żadna
część łańcucha lub jego mocowań nie styka się
obręczą aluminiową.
Pojazdy hybrydowe typu plug-in Łańcuchy śniegowe można zakładać
jedynie na koła przedniej osi.
Wybierak trybu jazdy musi zostać ustawiony w
położeniu 4WD (w zależności od wersji).
Tryb oszczędzania energii
W tym trybie jest ograniczany czas używania
niektórych funkcji przy wyłączonym zapłonie, aby
zachować wystarczający poziom naładowania
akumulatora.
Po wyłączeniu silnika na łączny okres maksymalnie
30 minut można nadal używać niektórych funkcji, np.
systemu audio, układu telematyki, świateł mijania lub
lampek sufitowych.
Włączanie trybu
Po włączeniu trybu oszczędzania energii pojawia się
komunikat z potwierdzeniem, a aktywne funkcje są
przełączane w stan czuwania.
Jeśli w momencie przechodzenia do trybu oszczędzania energii będzie prowadzona
rozmowa telefoniczna, będzie ją można
kontynuować jeszcze przez około 10 minut,
korzystając z funkcji zestawu głośnomówiącego
w systemie audio.
Wyłączanie trybu
Funkcje zostaną automatycznie włączone przy
następnym użyciu samochodu.
Aby od razu przywrócić wszystkie funkcje, należy
uruchomić silnik:
–

na mniej niż 10
minut, aby móc korzystać z
urządzeń przez około 5
minut;
–

na ponad 10
minut, aby móc korzystać z nich
przez około 30
minut.
Należy pamiętać o odpowiednio długiej pracy silnika,
aby zapewnić prawidłowe naładowanie akumulatora.
Nie należy uruchamiać zbyt często (ani na długo)
silnika jedynie w celu naładowania akumulatora.
Rozładowanie akumulatora uniemożliwia rozruch silnika.
Więcej informacji o akumulatorze 12
V zawiera
odpowiedni rozdział.
Tryb redukcji obciążenia
Przy określonym poziomie naładowania akumulatora
układ wyłącza niektóre nieużywane funkcje.
W pojeździe znajdującym się w ruchu mogą zostać
czasowo wyłączone niektóre funkcje, takie jak
klimatyzacja i ogrzewanie tylnej szyby.
Ich ponowne włączenie odbywa się automatycznie,
o ile umożliwia to poziom naładowania akumulatora.
Pokrywa komory silnika
Więcej informacji na temat aktywnej pokrywy
komory silnika zawiera odpowiedni paragraf.
Stop & Start Przed przystąpieniem do wykonywania
jakichkolwiek czynności pod pokrywą komory
silnika należy wyłączyć zapłon, aby uniknąć
ryzyka automatycznego uruchomienia silnika.
Należy uważać na przedmioty i części ubrania,
które mogłyby zostać pochwycone przez łopatki
wentylatora chłodzącego – istnieje ryzyko
uduszenia i odniesienia poważnych obrażeń!
Pojazdy hybrydowe typu plug-in Przed przystąpieniem do jakichkolwiek prac
w komorze silnika należy bezwzględnie wyłączyć
zapłon i odłączyć wtyk gniazda ładowania, jeśli
jest podłączony, upewnić się, że zgasła kontrolka

171
Informacje praktyczne

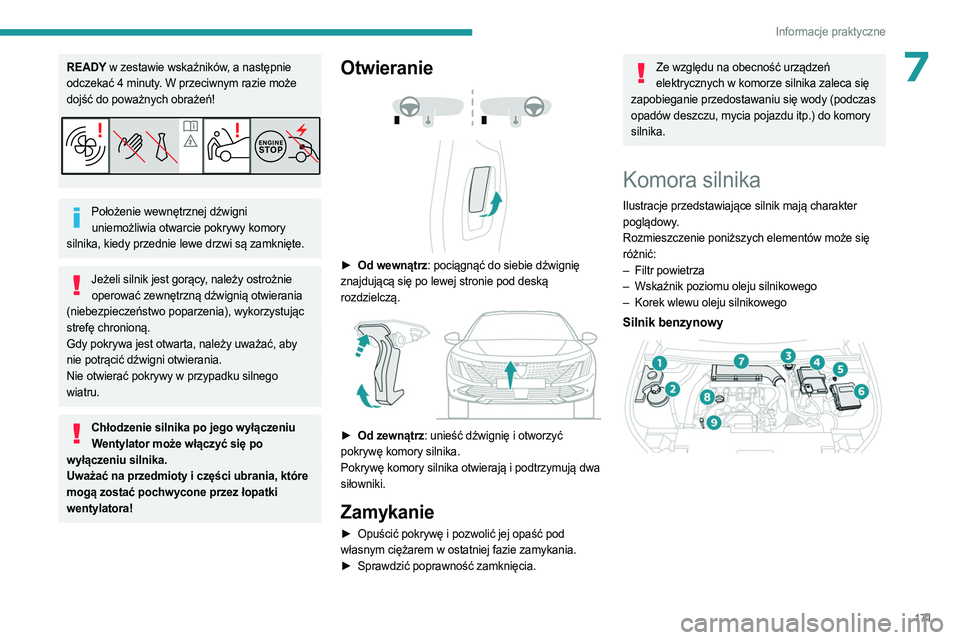

7READY w zestawie wskaźników, a następnie
odczekać 4 minuty. W przeciwnym razie może
dojść do poważnych obrażeń!
Położenie wewnętrznej dźwigni uniemożliwia otwarcie pokrywy komory
silnika, kiedy przednie lewe drzwi są zamknięte.
Jeżeli silnik jest gorący, należy ostrożnie operować zewnętrzną dźwignią otwierania
(niebezpieczeństwo poparzenia), wykorzystując
strefę chronioną.
Gdy pokrywa jest otwarta, należy uważać, aby
nie potrącić dźwigni otwierania.
Nie otwierać pokrywy w przypadku silnego
wiatru.
Chłodzenie silnika po jego wyłączeniu Wentylator może włączyć się po
wyłączeniu silnika.
Uważać na przedmioty i części ubrania, które
mogą zostać pochwycone przez łopatki
wentylatora!
Otwieranie



► Od wewnątrz : pociągnąć do siebie dźwignię
znajdującą się po lewej stronie pod deską
rozdzielczą.


► Od zewnątrz : unieść dźwignię i otworzyć
pokrywę komory silnika.
Pokrywę komory silnika otwierają i podtrzymują dwa
siłowniki.
Zamykanie
► Opuścić pokrywę i pozwolić jej opaść pod
własnym ciężarem w ostatniej fazie zamykania.
►

Sprawdzić poprawność zamknięcia.
Ze względu na obecność urządzeń elektrycznych w komorze silnika zaleca się
zapobieganie przedostawaniu się wody (podczas
opadów deszczu, mycia pojazdu itp.) do komory
silnika.
Komora silnika
Ilustracje przedstawiające silnik mają charakter
poglądowy.
Rozmieszczenie poniższych elementów może się
różnić:
–

Filtr powietrza
–


Wskaźnik poziomu oleju silnikowego
–


Korek wlewu oleju silnikowego
Silnik benzynowy

172
Informacje praktyczne

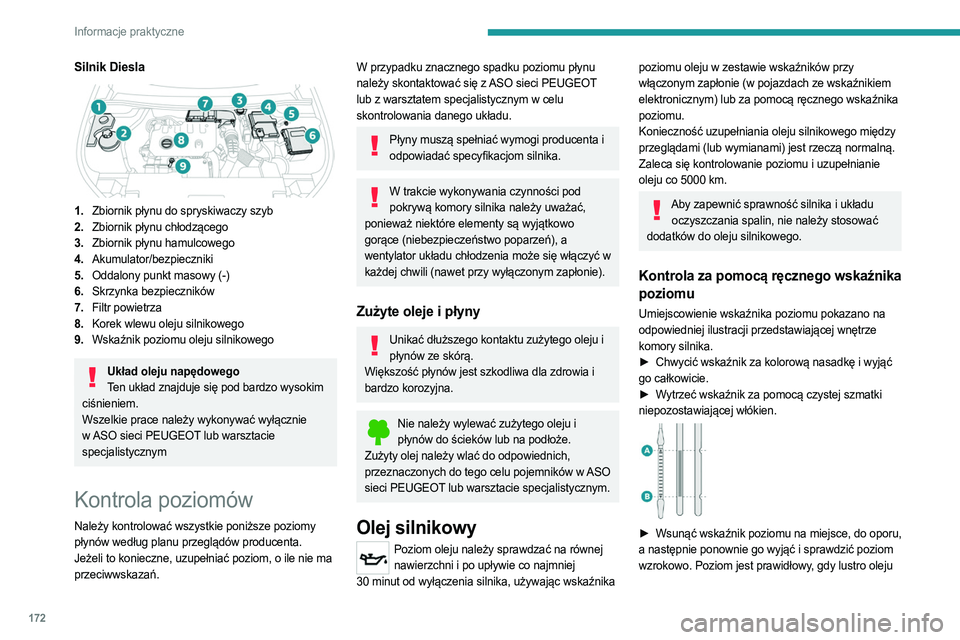

Silnik Diesla

1.Zbiornik płynu do spryskiwaczy szyb
2. Zbiornik płynu chłodzącego
3. Zbiornik płynu hamulcowego
4. Akumulator/bezpieczniki
5. Oddalony punkt masowy (-)
6. Skrzynka bezpieczników
7. Filtr powietrza
8. Korek wlewu oleju silnikowego
9. Wskaźnik poziomu oleju silnikowego
Układ oleju napędowego
Ten układ znajduje się pod bardzo wysokim
ciśnieniem.
Wszelkie prace należy wykonywać wyłącznie
w ASO sieci PEUGEOT lub warsztacie
specjalistycznym
Kontrola poziomów
Należy kontrolować wszystkie poniższe poziomy
płynów według planu przeglądów producenta.
Jeżeli to konieczne, uzupełniać poziom, o ile nie ma
przeciwwskazań.
W przypadku znacznego spadku poziomu płynu
należy skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym w celu
skontrolowania danego układu.
Płyny muszą spełniać wymogi producenta i odpowiadać specyfikacjom silnika.
W trakcie wykonywania czynności pod pokrywą komory silnika należy uważać,
ponieważ niektóre elementy są wyjątkowo
gorące (niebezpieczeństwo poparzeń), a
wentylator układu chłodzenia może się włączyć w
każdej chwili (nawet przy wyłączonym zapłonie).
Zużyte oleje i płyny
Unikać dłuższego kontaktu zużytego oleju i płynów ze skórą.
Większość płynów jest szkodliwa dla zdrowia i
bardzo korozyjna.
Nie należy wylewać zużytego oleju i płynów do ścieków lub na podłoże.
Zużyty olej należy wlać do odpowiednich,
przeznaczonych do tego celu pojemników w ASO
sieci PEUGEOT lub warsztacie specjalistycznym.
Olej silnikowy
Poziom oleju należy sprawdzać na równej nawierzchni i po upływie co najmniej
30

minut od wyłączenia silnika, używając wskaźnika
poziomu oleju w zestawie wskaźników przy
włączonym zapłonie (w pojazdach ze wskaźnikiem
elektronicznym) lub za pomocą ręcznego wskaźnika
poziomu.
Konieczność uzupełniania oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą normalną.
Zaleca się kontrolowanie poziomu i uzupełnianie
oleju co 5000 km.
Aby zapewnić sprawność silnika i układu oczyszczania spalin, nie należy stosować
dodatków do oleju silnikowego.
Kontrola za pomocą ręcznego wskaźnika
poziomu
Umiejscowienie wskaźnika poziomu pokazano na
odpowiedniej ilustracji przedstawiającej wnętrze
komory silnika.
►

Chwycić wskaźnik za kolorową nasadkę i wyjąć

go całkowicie.
►

W
ytrzeć wskaźnik za pomocą czystej szmatki
niepozostawiającej włókien.


► Wsunąć wskaźnik poziomu na miejsce, do oporu,
a następnie ponownie go wyjąć i sprawdzić poziom
wzrokowo. Poziom jest prawidłowy, gdy lustro oleju

173
Informacje praktyczne

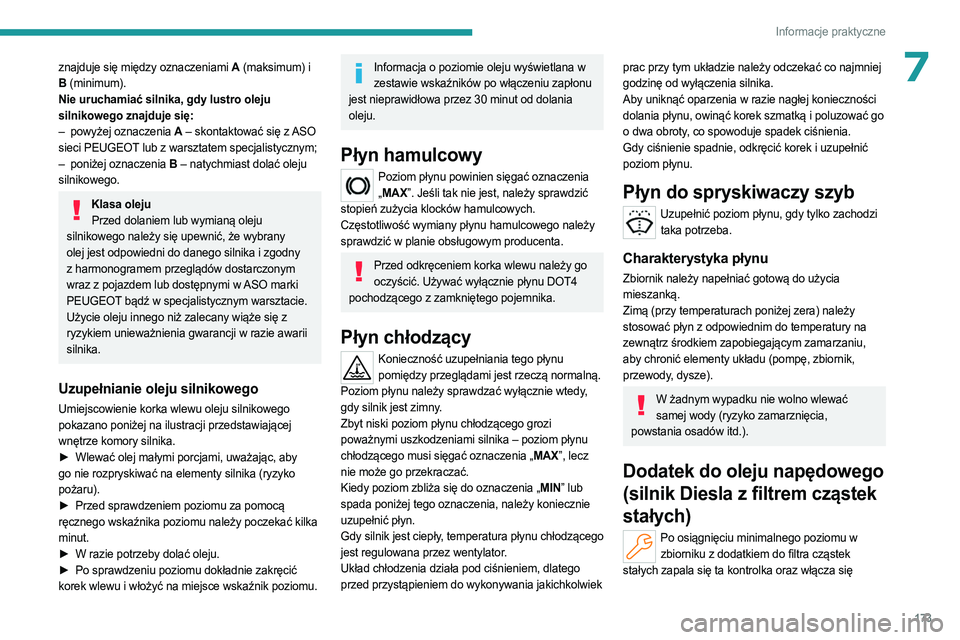

7znajduje się między oznaczeniami A (maksimum) i
B (minimum).
Nie uruchamiać silnika, gdy lustro oleju
silnikowego znajduje się:
–

powyżej oznaczenia
A – skontaktować się z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym;
–

poniżej oznaczenia
B – natychmiast dolać oleju
silnikowego.
Klasa oleju Przed dolaniem lub wymianą oleju
silnikowego należy się upewnić, że wybrany
olej jest odpowiedni do danego silnika i zgodny
z harmonogramem przeglądów dostarczonym
wraz z pojazdem lub dostępnymi w ASO marki
PEUGEOT bądź w specjalistycznym warsztacie.
Użycie oleju innego niż zalecany wiąże się z
ryzykiem unieważnienia gwarancji w razie awarii
silnika.
Uzupełnianie oleju silnikowego
Umiejscowienie korka wlewu oleju silnikowego
pokazano poniżej na ilustracji przedstawiającej
wnętrze komory silnika.
►

Wlewać olej małymi porcjami, uważając, aby

go nie rozpryskiwać na elementy silnika (ryzyko
pożaru).
►

Przed sprawdzeniem poziomu za pomocą

ręcznego wskaźnika poziomu należy poczekać kilka
minut.
►

W razie potrzeby dolać oleju.
►


Po sprawdzeniu poziomu dokładnie zakręcić

korek wlewu i włożyć na miejsce wskaźnik poziomu.
Informacja o poziomie oleju wyświetlana w zestawie wskaźników po włączeniu zapłonu
jest nieprawidłowa przez 30 minut od dolania
oleju.
Płyn hamulcowy
Poziom płynu powinien sięgać oznaczenia „ MAX”. Jeśli tak nie jest, należy sprawdzić
stopień zużycia klocków hamulcowych.
Częstotliwość wymiany płynu hamulcowego należy
sprawdzić w planie obsługowym producenta.
Przed odkręceniem korka wlewu należy go oczyścić. Używać wyłącznie płynu DOT4
pochodzącego z zamkniętego pojemnika.
Płyn chłodzący
Konieczność uzupełniania tego płynu pomiędzy przeglądami jest rzeczą normalną.
Poziom płynu należy sprawdzać wyłącznie wtedy,
gdy silnik jest zimny.
Zbyt niski poziom płynu chłodzącego grozi
poważnymi uszkodzeniami silnika – poziom płynu
chłodzącego musi sięgać oznaczenia „MAX”, lecz
nie może go przekraczać.
Kiedy poziom zbliża się do oznaczenia „MIN” lub
spada poniżej tego oznaczenia, należy koniecznie
uzupełnić płyn.
Gdy silnik jest ciepły, temperatura płynu chłodzącego
jest regulowana przez wentylator.
Układ chłodzenia działa pod ciśnieniem, dlatego
przed przystąpieniem do wykonywania jakichkolwiek
prac przy tym układzie należy odczekać co najmniej
godzinę od wyłączenia silnika.
Aby uniknąć oparzenia w razie nagłej konieczności
dolania płynu, owinąć korek szmatką i poluzować go
o dwa obroty, co spowoduje spadek ciśnienia.
Gdy ciśnienie spadnie, odkręcić korek i uzupełnić
poziom płynu.
Płyn do spryskiwaczy szyb
Uzupełnić poziom płynu, gdy tylko zachodzi taka potrzeba.
Charakterystyka płynu
Zbiornik należy napełniać gotową do użycia
mieszanką.
Zimą (przy temperaturach poniżej zera) należy
stosować płyn z odpowiednim do temperatury na
zewnątrz środkiem zapobiegającym zamarzaniu,
aby chronić elementy układu (pompę, zbiornik,
przewody, dysze).
W żadnym wypadku nie wolno wlewać samej wody (ryzyko zamarznięcia,
powstania osadów itd.).
Dodatek do oleju napędowego
(silnik Diesla z filtrem cząstek
stałych)
Po osiągnięciu minimalnego poziomu w zbiorniku z dodatkiem do filtra cząstek
stałych zapala się ta kontrolka oraz włącza się

174
Informacje praktyczne
sygnał dźwiękowy i pojawia się komunikat
ostrzegawczy.
Uzupełnianie
Ten dodatek należy uzupełnić szybko.
Udać się do ASO sieci PEUGEOT lub do warsztatu
specjalistycznego.
AdBlue® (BlueHDi)
Po osiągnięciu poziomu rezerwy włącza się alarm.
Więcej informacji na temat wskaźników, w
szczególności wskaźników zasięgu zależnego od
poziomu płynu AdBlue, zawiera odpowiedni punkt.
Aby uniknąć wymaganego prawem unieruchomienia
pojazdu, należy uzupełnić poziom płynu AdBlue w
zbiorniku.
Więcej informacji na temat płynu AdBlue
® (silniki
BlueHDi), w szczególności uzupełniania poziomu
płynu AdBlue, zawiera odpowiedni punkt.
Kontrole
Jeżeli nie ma innych zaleceń, należy kontrolować
elementy zgodnie z harmonogramem przeglądów
producenta i w zależności od silnika pojazdu.
Kontrolę należy wykonać w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
Należy stosować wyłącznie produkty zalecane przez markę PEUGEOT lub
produkty o podobnej jakości i parametrach
technicznych.
Aby zoptymalizować działanie tak ważnych
podzespołów jak elementy układu hamulcowego,
PEUGEOT wybiera i proponuje specjalne
produkty.
Akumulator 12 V
Akumulator jest bezobsługowy. Należy regularnie sprawdzać czystość
i dokręcenie klem (w wersjach bez złącza
zaciskowego).
Dodatkowe informacje oraz zalecenia w zakresie środków ostrożności, które należy
zastosować przed przystąpieniem do prac
związanych z akumulatorem 12
V, zawiera
odpowiedni rozdział.
Wersje wyposażone w układ Stop & Start mają akumulator kwasowo-ołowiowy 12 V o
specjalnej technologii i parametrach.
Akumulator ten należy wymieniać wyłącznie
w ASO sieci PEUGEOT lub warsztacie
specjalistycznym.
Filtr kabiny
W zależności od warunków zewnętrznych oraz eksploatacji samochodu (np. zapylenie
atmosfery, jazda miejska) w razie potrzeby filtr
należy wymieniać dwa razy częściej.
Zanieczyszczony filtr kabiny może zmniejszyć wydajność klimatyzacji oraz stać
się źródłem nieprzyjemnych zapachów.
Filtr powietrza
W zależności od warunków zewnętrznych oraz eksploatacji samochodu (np. zapylenie
atmosfery, jazda miejska) w razie potrzeby filtr
należy wymieniać dwa razy częściej.
Filtr oleju
Wymieniać filtr oleju przy każdej wymianie oleju silnikowego.
Filtr cząstek stałych (silnik
Diesla)
Początek zatykania filtra cząstek stałych jest sygnalizowany zapaleniem się na chwilę tej
kontrolki i pojawieniem się komunikatu alarmowego.
Gdy pozwalają na to warunki na drodze,
przeprowadzić regenerację filtra podczas jazdy
z

prędkością co najmniej 60 km/h, z obrotami
powyżej 2500
obr./min, przez około 15 minut
(koniec regeneracji sygnalizowany jest zgaśnięciem
kontrolki).
Jeśli nie jest możliwe osiągnięcie prędkości 60
km/h,
należy pozostawić silnik na obrotach jałowych przez
około 15
minut, a następnie prowadzić z obrotami
powyżej 2500
obr./min przez 15 minut.
Nie wyłączać silnika do momentu pełnej regeneracji; częste przerwy mogą
